BEDIENUNGSANLEITUNG 930SB MITSUBISHI

15-pin mini D-SUB Power Button

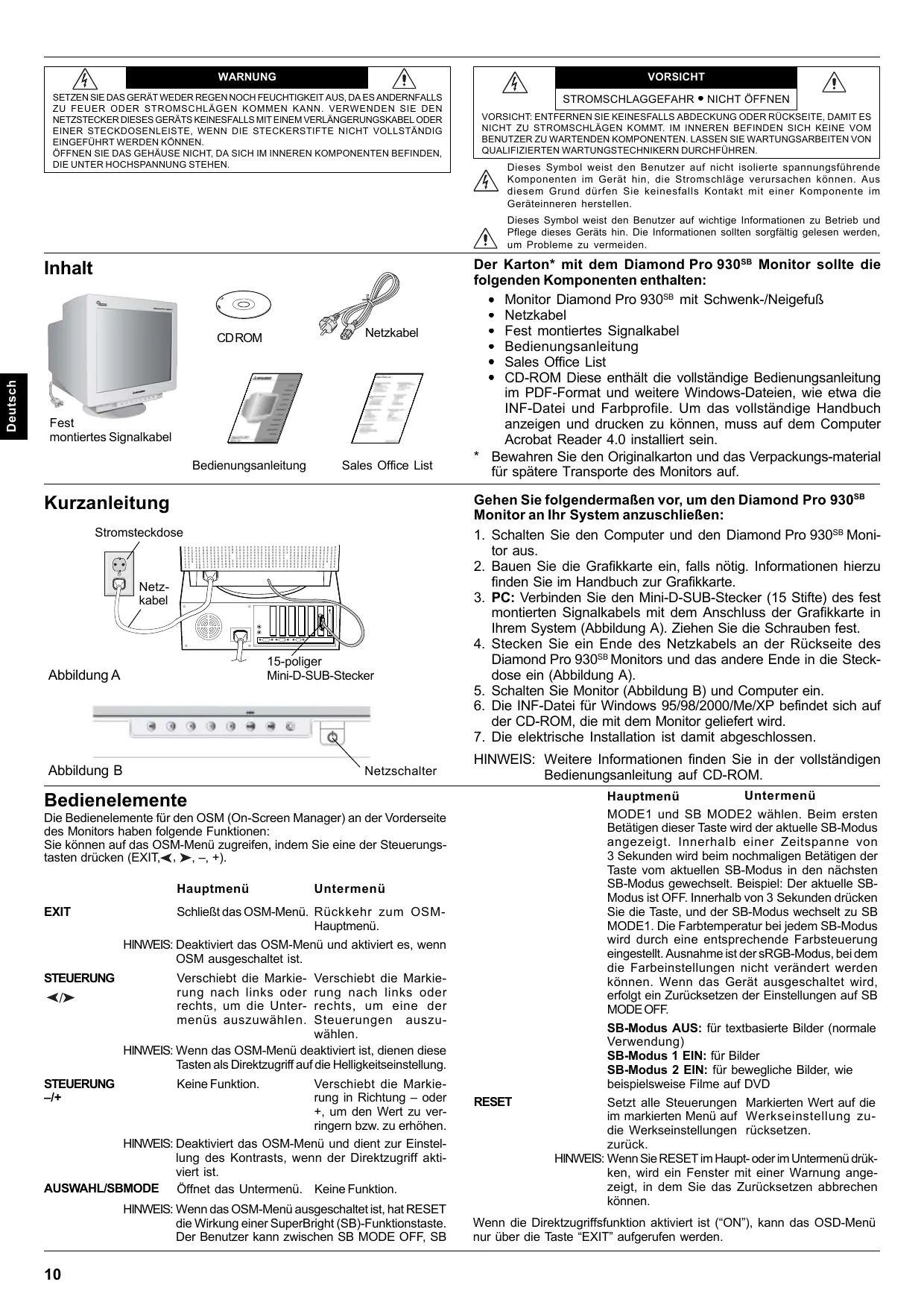

Bezpečnostní opatření a údržba:

WARNUNG VORSICHT SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.

STROMSCHLAGGEFAHR • NICHT ÖFFNEN VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Fest montiertes Signalkabel Bedienungsanleitung

Kurzanleitung Stromsteckdose

15-poliger Mini-D-SUB-Stecker

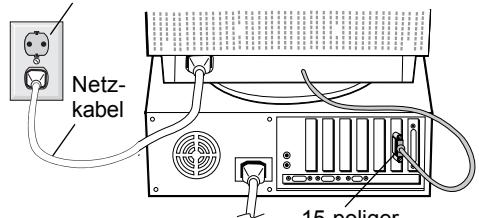

Abbildung A Abbildung B Netzschalter

Gehen Sie folgendermaßen vor, um den Diamond Pro 930SB Monitor an Ihr System anzuschließen: 1. Schalten Sie den Computer und den Diamond Pro 930SB Monitor aus. 2. Bauen Sie die Grafikkarte ein, falls nötig. Informationen hierzu finden Sie im Handbuch zur Grafikkarte. 3. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des fest montierten Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A). Ziehen Sie die Schrauben fest. 4. Stecken Sie ein Ende des Netzkabels an der Rückseite des Diamond Pro 930SB Monitors und das andere Ende in die Steckdose ein (Abbildung A). 5. Schalten Sie Monitor (Abbildung B) und Computer ein. 6. Die INF-Datei für Windows 95/98/2000/Me/XP befindet sich auf der CD-ROM, die mit dem Monitor geliefert wird. 7. Die elektrische Installation ist damit abgeschlossen. HINWEIS: Weitere Informationen finden Sie in der vollständigen Bedienungsanleitung auf CD-ROM.

Bedienelemente Die Bedienelemente für den OSM (On-Screen Manager) an der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten drücken (EXIT, , , –, +).

Schließt das OSM-Menü. Rückkehr zum OSMHauptmenü. HINWEIS: Deaktiviert das OSM-Menü und aktiviert es, wenn OSM ausgeschaltet ist.

CD ROM Der Karton* mit dem Diamond Pro 930SB Monitor sollte die folgenden Komponenten enthalten: • Monitor Diamond Pro 930SB mit Schwenk-/Neigefuß • Netzkabel • Fest montiertes Signalkabel • Bedienungsanleitung • Sales Office List • CD-ROM Diese enthält die vollständige Bedienungsanleitung im PDF-Format und weitere Windows-Dateien, wie etwa die INF-Datei und Farbprofile. Um das vollständige Handbuch anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein. * Bewahren Sie den Originalkarton und das Verpackungs-material für spätere Transporte des Monitors auf.

Verschiebt die Markierung nach links oder rechts, um die Untermenüs auszuwählen.

Verschiebt die Markierung nach links oder rechts, um eine der Steuerungen auszuwählen. HINWEIS: Wenn das OSM-Menü deaktiviert ist, dienen diese Tasten als Direktzugriff auf die Helligkeitseinstellung. Keine Funktion.

Verschiebt die Markierung in Richtung – oder +, um den Wert zu verringern bzw. zu erhöhen. HINWEIS: Deaktiviert das OSM-Menü und dient zur Einstellung des Kontrasts, wenn der Direktzugriff aktiviert ist. AUSWAHL/SBMODE Öffnet das Untermenü. Keine Funktion. HINWEIS: Wenn das OSM-Menü ausgeschaltet ist, hat RESET die Wirkung einer SuperBright (SB)-Funktionstaste. Der Benutzer kann zwischen SB MODE OFF, SB

RESET Untermenü Hauptmenü MODE1 und SB MODE2 wählen. Beim ersten Betätigen dieser Taste wird der aktuelle SB-Modus angezeigt. Innerhalb einer Zeitspanne von 3 Sekunden wird beim nochmaligen Betätigen der Taste vom aktuellen SB-Modus in den nächsten SB-Modus gewechselt. Beispiel: Der aktuelle SBModus ist OFF. Innerhalb von 3 Sekunden drücken Sie die Taste, und der SB-Modus wechselt zu SB MODE1. Die Farbtemperatur bei jedem SB-Modus wird durch eine entsprechende Farbsteuerung eingestellt. Ausnahme ist der sRGB-Modus, bei dem die Farbeinstellungen nicht verändert werden können. Wenn das Gerät ausgeschaltet wird, erfolgt ein Zurücksetzen der Einstellungen auf SB MODE OFF. SB-Modus AUS: für textbasierte Bilder (normale Verwendung) SB-Modus 1 EIN: für Bilder SB-Modus 2 EIN: für bewegliche Bilder, wie beispielsweise Filme auf DVD Setzt alle Steuerungen Markierten Wert auf die im markierten Menü auf Werkseinstellung zudie Werkseinstellungen rücksetzen. zurück. HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drükken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie das Zurücksetzen abbrechen können.

Wenn die Direktzugriffsfunktion aktiviert ist (“ON”), kann das OSD-Menü nur über die Taste “EXIT” aufgerufen werden.

Helligkeit-/Kontrast-Steuerungen Helligkeit: Bild- und Hintergrundhelligkeit des Bildschirms anpassen. Kontrast: Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. Entmagnetisierung: Damit werden magnetische Streufelder beseitigt, die den Verlauf des Elektronenstrahls stören. Dies führt zu besserer Farbreinheit, Bildschärfe und Konvergenz. Während des Entmagnetisierungsvorgangs wackelt das Bild und die Farbwiedergabe wird kurzzeitig verfälscht. Vorsicht: Zwischen jeder Ausführung der Entmagnetisierungsfunktion sollten mindestens 20 Minuten liegen. Größen- und Positionseinstellung Links/Rechts: Bild horizontal nach links oder rechts verschieben. Unten/Oben: Bild vertikal nach oben oder unten verschieben. Schmal/Breit: Horizontale Größe des Bildes verringern oder erhöhen. Klein/Groß: Vertikale Größe des Bildes verringern oder erhöhen. Color Control System (Farbsteuerungssystem) Wählen Sie eine der vordefinierten Farbeinstellungen. Der Balken wird durch die Farbeinstellungsauswahl ersetzt. Jede Farbeinstellung wurde werkseitig für den angegebenen Gradwert in Kelvin definiert. Wenn Sie eine Einstellung ändern, wird die Einstellung nicht mehr mit „Kelvin“ bezeichnet, sondern mit „Anwender“ (Ausnahme: sRGB-Modus). Rot, Grün, Blau: Das Color Control System (Farbsteuerungssystem) verringert und erhöht je nach Auswahl die Intensität der Farbstrahlen für Rot, Grün und Blau. Die Änderung der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung) an. Modus sRGB: Der Modus sRGB bietet immer die geeignete Bilddarstellung mit Farbanpassung. Die Farbanteile für Rot, Grün und Blau können nicht unabhängig voneinander eingestellt werden. Farbtemperatureinstellung: Hiermit lässt sich die Farbtemperarur des Bildes einstellen. Geometrie-Einstellungen Menü der Geometrie-Einstellungen Mit den Geometrie-Einstellungen können die Krümmung und die Seitenwinkel des Bildes korrigiert werden. Ein/Aus (Kissenausgleich): Krümmung der Seiten nach innen oder außen verringern oder erhöhen. Links/Rechts (Kissenverzerrung): Krümmung der Seiten nach links oder rechts verringern oder erhöhen. Parallel (Parallelogramm): Neigung der Bildseiten nach links oder rechts justieren. Trapez: Breite des unteren Bildrandes an die Breite des oberen Bildrandes anpassen. Drehen (Rasterlage): Das gesamte Bild wird im oder gegen den Uhrzeigersinn gedreht. Corner Correction (Eckenkorrektur): Mit dieser Funktion kann die Geometrie der Bildkanten justiert werden – Top (Oben) oder Bottom (Unten). Hilfsfunktionen 1 Moiré-Reduzierung: Der Moiré-Effekt erzeugt ein wellenförmiges Muster, das manchmal auf dem Bildschirm zu sehen ist. Das Muster wiederholt sich und überlagert sich in der Struktur des angezeigten Bildes. Der Effekt kann in verschiedenen Anwendungen unterschiedlich stark auftreten. Mit den Steuerungstasten –/+ kann der Moiré-Effekt minimiert werden. Linearität: Diese Option dient zur Einstellung der geometrisch exakten Bildwiedergabe. Mit dieser Funktion wird sichergestellt, dass ein Kreis mit dem Solldurchmesser 2 cm überall auf dem Bildschirm auch tatsächlich mit diesem Durchmesser erscheint. Die vertikale Linearität lässt sich am besten folgendermaßen bestimmen: • Zeichnen Sie mithilfe einer Grafikanwendung, die über eine Linealfunktion verfügt, horizontale Linien mit gleichmäßigem Abstand. • Korrigieren Sie die Ausrichtung der Linien am oberen und unteren Bildschirmrand mit der vertikalen Lageeinstellung.

• Korrigieren Sie die den Abstand zwischen den Linien im mittleren und oberen Bildschirmbereich mit der Einstellfunktion LINEARITÄT (VER.). Konvergenz: Die drei Grundfarben (Rot, Grün, Blau) werden zu gleichen Teilen überlagert, sodass sich Weiß ergibt. Mit dieser Funktion kann sichergestellt werden, dass eine weiße Linie auf dem Bildschirm so scharf und deutlich wie möglich angezeigt wird. • Mit KONVERGENZ (HOR.) kann die Ausrichtung der weißen Linien nach oben und unten korrigiert werden. • Mit KONVERGENZ (VER.) kann die Ausrichtung der weißen Linien nach links und rechts korrigiert werden. GlobalSync-Funktion: Unreinheiten in der Bilddarstellung, die durch das Magnetfeld der Erde verursacht werden, lassen sich beheben. In den Untermenüs (GLOBALSYNC, OBEN LINKS, OBEN RECHTS, UNTEN LINKS oder UNTEN RECHTS) ist mit den Tasten –/+ ein Feinabgleich der GlobalSync-Korrekturen möglich. HINWEIS: Mitsubishi empfiehlt die GlobalSync-Korrektur durchzuführen, während eine typische Anwendung, wie eine Textverarbeitung oder eine Tabellenkalkulation, ausgeführt wird. Hilfsfunktionen 2 Sprache: Die Menüs der OSM-Steuerungen sind in sechs Sprachen verfügbar. OSM-Position: Sie können festlegen, wo das OSM-Steuerungsmenü auf dem Bildschirm angezeigt werden soll. Zur Auswahl stehen die Positionen „Center“, „Top left“, „Top right“, „Bottom left“ und „Bottom right“ (Mitte, Oben links, Oben rechts, Unten links und Unten rechts). OSM Anzeigedauer: Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 5 bis 120 Sekunden. OSM Abschaltung: Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie versuchen, auf OSM-Funktionen zuzugreifen, während diese Sperre aktiviert ist, wird eine Meldung mit einem entsprechenden Hinweis angezeigt. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Taste SELECT gedrückt und drücken gleichzeitig die Taste +. Um die Funktion „OSM Abschaltung“ zu deaktivieren, halten Sie die Taste SELECT gedrückt und drücken gleichzeitig die Taste +. Modus IPM System Off (IPM-System aus): Freigegeben: Das IPM-System arbeitet normal, alle Energiesparstufen werden benutzt. Gesperrt: Der Off-Modus des IPM-Systems wird nicht benutzt. HINWEIS: Für Standardcomputer und -grafikkarten sollte die Voreinstellung FREIGEGEBEN beibehalten werden. HINWEIS: Lassen Sie den Monitor nicht eingeschaltet, wenn „Kein Signal“ angezeigt wird. Andernfalls könnte sich das Bild der Meldung „Kein Signal“ auf dem Bildschirm einbrennen. EdgeLock (Flankensperre): Wird der Monitor mit einem nicht standardgemäßen Signaltiming betrieben, erscheint das Bild eventuell dunkler als normal oder es weist Farbabweichungen auf. Mit der Funktion “EdgeLock” wird das Bild auf normale Werte korrigiert. Direktzugriff: Diese Option dient zum direkten Zugriff auf die Funktionen / als Helligkeitssteuerung und -/+ als Kontrast-steuerung. Wenn die Direktzugriffsfunktion aktiviert ist (“ON”), kann das OSDMenü nur über die Taste “EXIT” aufgerufen werden. Werkseinstellung: Mit der Option „Werkseinstellung“ werden die meisten OSM-Einstellungen wieder auf die Werkseinstellungen zurückgesetzt. Es wird eine entsprechende Warnmeldung angezeigt, die Sie bestätigen müssen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Y Information Display Mode (Anzeigemodus): Die aktuellen Einstellungen für Modus und Bildwiederholfrequenz des Monitors. Monitor Info: Die Modell- und die Seriennummer des Monitors. Refresh Notifier (Meldung zur Wiederholrate): Wenn das an den Monitor geleitete Bildsignal eine zu geringe Wiederholrate vorgibt, wird eine entsprechende Meldung angezeigt. Weitere Informationen hierzu finden Sie im Handbuch zur Grafikkarte bzw. zum Computer.

Sicherheitsvorkehrungen und Pflege: • ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen. • Verwenden Sie den Monitor in sauberer, trockener Umgebung. • Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf. • Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann. • Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen. • Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte. • Zur Trennung des Geräts von der Stromversorgung muss der Stecker an der Gerätebuchse abgezogen werden. • Wird der Diamond Pro 930SB in Europa (außer Großbritannien) an einem Wechselstromnetz mit 100 - 240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards Ihres Landes entspricht. • Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. • Wird der Diamond Pro 930 SB Monitor in Australien an einem Wechselstromnetz mit 220 - 240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

Reinigen des Monitors Die Oberfläche dieses Monitors ist mit einer speziellen Beschichtung versehen, um Reflexionen und eine statische Aufladung der Glasoberfläche zu vermeiden. Verwenden Sie zum Entfernen von Staub ein farbloses weiches Tuch aus Baumwolle oder einem vergleichbaren Material und ein nicht alkoholisches, neutrales und nicht scheuerndes Reinigungsmittel, um Beschädigungen der empfindlichen Oberflächenbeschichtung zu verhindern. Ist eine intensivere Reinigung erforderlich, befeuchten Sie ein weiches Tuch mit Wasser oder einem sanften Neutralreiniger, der mit viel Wasser verdünnt ist und verwenden Sie dieses nach dem Auswringen des Wassers, um die Glasoberfläche zu reinigen. Reinigen Sie den Monitor regelmäßig. VORSICHT: Die folgenden Reinigungsmittel führen zu einer Beschädigung der Kathodenstrahlröhre, wenn sie zur Reinigung der Glasoberfläche verwendet werden: Benzol, Verdünner, säure- bzw. laugenhaltige Reinigungsmittel, alkoholische Reinigungsmittel, Reinigungsmittel mit Scheuerpulver, Reinigungsmittel mit antistatischen Zusatzstoffen, scharfe Reinigungsmittel. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen: • Das Netzkabel oder der Netzstecker ist beschädigt. • Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen. • Der Monitor wurde Regen oder Wasser ausgesetzt. • Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt. • Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß. • Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen VORSICHT auf. Stellen Sie keine Gegenstände auf den Monitor. • Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist. • Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blikken. Platzieren Sie den Monitor in einem Abstand von 30 - 70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm. Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig. Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert. Ist das dargestellte Bild aufgrund von Reflexionen nur schwer zu erkennen, sollten Sie einen Blendschutzfilter verwenden. Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren. Stellen Sie neben dem Monitor einen Dokumentenhalter auf. Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen. Lassen Sie Ihre Augen regelmäßig untersuchen.

Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten: • Korrigieren Sie die Helligkeit, bis das Hintergrundraster nicht mehr erkennbar ist. • Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung. • Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen. • Verwenden Sie die voreingestellten Farbeinstellungen und die horizontalen Seiteneinstellungen. • Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 75 - 160 Hz. • Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. • Halten Sie den Monitor fern von Hochleistungstransformatoren, anderen elektrischen Bildschirmen und sonstigen Geräten, wie Lautsprecherboxen oder Ventilatoren, die starke magnetische Felder erzeugen können. • Richten Sie die Vorderseite des Monitors möglichst nach Osten aus, um die Wirkung des magnetischen Erdfeldes zu minimieren • Wird die Ausrichtung des Monitors während des Einschaltvorgangs geändert, kann dies zu einer Entfärbung des Bildes führen. Schalten Sie in solchen Fällen den Monitor für 20 Minuten aus und dann wieder ein.

NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGYSTARPartner festgestellt, dass dieses Gerät den ENERGYSTAR-Richtlinien für Energieeffizienz entspricht. Das ENERGYSTAR-Emblem stellt keine EPAAnerkennung eines Produkts oder einer Dienstleistung dar. Erklärung des Herstellers Wir bestätigen hiermit, dass der Farbmonitor Diamond Pro 930SB der EG-Richtlinie 73/23/EG entspricht: – EN 60950 EG-Richtlinie 89/336/EG: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 und mit folgendem Siegel gekennzeichnet ist
