MANUALE UTENTE 930SB MITSUBISHI

AVVERTENZA ATTENZIONE PER PREVENIRE RISCHI DI INCENDIO O SCOSSA ELETTRICA NON ESPORRE L’UNITA’ ALLA PIOGGIA O ALL’UMIDITA’ INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE SALVO I POLI DELLA SPINA NON SI INSERISCANO COMPLETAMENTE. NON APRIRE L’APPARECCHIO IN QUANTO ALL’INTERNO SONO PRESENTI COMPONENTI SOTTO ALTA TENSIONE. RIVOLGERSI A PERSONALE QUALIFICATO PER LA MANUTENZIONE.

PERICOLO DI SCOSSA ELETTRICA • NON APRIRE ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O LA COPERTURA POSTERIORE). ALL’INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scosse elettriche. Pertanto è pericoloso toccare in ogni modo qualsiasi componente interno all’unità. Questo simbolo segnala all’utente che è stato fornito importante materiale informativo relativo al funzionamento e alla manutenzione dell’unità. Leggere attentamente la documentazione fornita al fine di evitare l’insorgere di problemi.

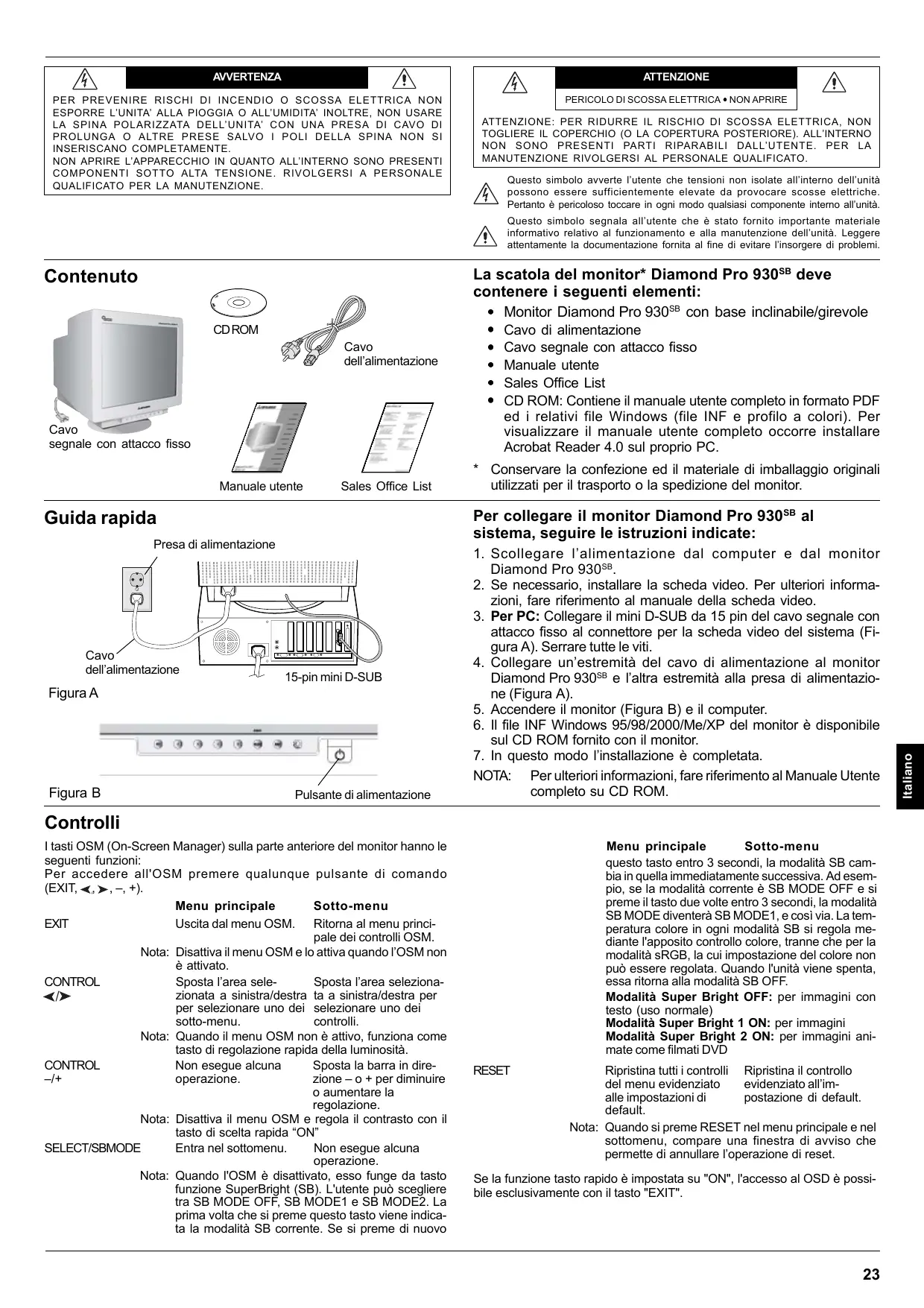

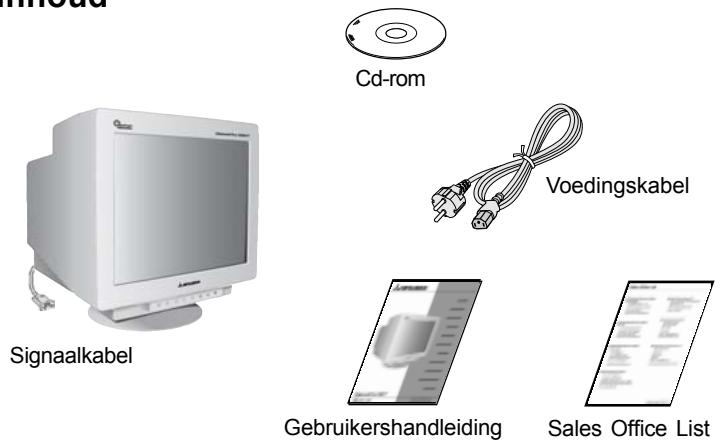

La scatola del monitor* Diamond Pro 930SB deve contenere i seguenti elementi:

Contenuto CD ROM Cavo dell’alimentazione

Cavo segnale con attacco fisso Manuale utente

Cavo di alimentazione Cavo segnale con attacco fisso Manuale utente Sales Office List CD ROM: Contiene il manuale utente completo in formato PDF ed i relativi file Windows (file INF e profilo a colori). Per visualizzare il manuale utente completo occorre installare Acrobat Reader 4.0 sul proprio PC.

* Conservare la confezione ed il materiale di imballaggio originali utilizzati per il trasporto o la spedizione del monitor.

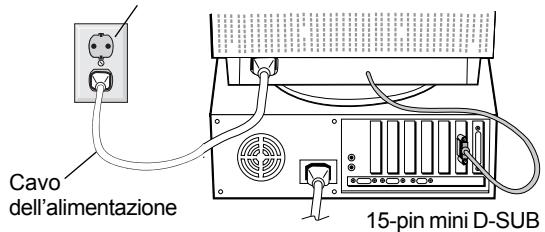

15-pin mini D-SUB Figura A Pulsante di alimentazione

1. Scollegare l’alimentazione dal computer e dal monitor Diamond Pro 930SB. 2. Se necessario, installare la scheda video. Per ulteriori informazioni, fare riferimento al manuale della scheda video. 3. Per PC: Collegare il mini D-SUB da 15 pin del cavo segnale con attacco fisso al connettore per la scheda video del sistema (Figura A). Serrare tutte le viti. 4. Collegare un’estremità del cavo di alimentazione al monitor Diamond Pro 930SB e l’altra estremità alla presa di alimentazione (Figura A). 5. Accendere il monitor (Figura B) e il computer. 6. Il file INF Windows 95/98/2000/Me/XP del monitor è disponibile sul CD ROM fornito con il monitor. 7. In questo modo l’installazione è completata. NOTA: Per ulteriori informazioni, fare riferimento al Manuale Utente completo su CD ROM.

Controlli I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni: Per accedere all'OSM premere qualunque pulsante di comando (EXIT, /,/ , –, +). Menu principale Sotto-menu EXIT Uscita dal menu OSM. Ritorna al menu principale dei controlli OSM. Nota: Disattiva il menu OSM e lo attiva quando l’OSM non è attivato. CONTROL Sposta l’area seleSposta l’area selezionazionata a sinistra/destra ta a sinistra/destra per / per selezionare uno dei selezionare uno dei sotto-menu. controlli. Nota: Quando il menu OSM non è attivo, funziona come tasto di regolazione rapida della luminosità. CONTROL Non esegue alcuna Sposta la barra in dire–/+ operazione. zione – o + per diminuire o aumentare la regolazione. Nota: Disattiva il menu OSM e regola il contrasto con il tasto di scelta rapida “ON” SELECT/SBMODE Entra nel sottomenu. Non esegue alcuna operazione. Nota: Quando l'OSM è disattivato, esso funge da tasto funzione SuperBright (SB). L'utente può scegliere tra SB MODE OFF, SB MODE1 e SB MODE2. La prima volta che si preme questo tasto viene indicata la modalità SB corrente. Se si preme di nuovo

Menu principale Sotto-menu questo tasto entro 3 secondi, la modalità SB cambia in quella immediatamente successiva. Ad esempio, se la modalità corrente è SB MODE OFF e si preme il tasto due volte entro 3 secondi, la modalità SB MODE diventerà SB MODE1, e così via. La temperatura colore in ogni modalità SB si regola mediante l'apposito controllo colore, tranne che per la modalità sRGB, la cui impostazione del colore non può essere regolata. Quando l'unità viene spenta, essa ritorna alla modalità SB OFF. Modalità Super Bright OFF: per immagini con testo (uso normale) Modalità Super Bright 1 ON: per immagini

Modalità Super Bright 2 ON: per immagini animate come filmati DVD Y Y Y RESET Ripristina tutti i controlli Ripristina il controllo del menu evidenziato evidenziato all’imalle impostazioni di postazione di default. default. Nota: Quando si preme RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare l’operazione di reset.

Se la funzione tasto rapido è impostata su "ON", l'accesso al OSD è possibile esclusivamente con il tasto "EXIT".

Presa di alimentazione

Figura B Monitor Diamond Pro 930SB con base inclinabile/girevole

Per collegare il monitor Diamond Pro 930SB al sistema, seguire le istruzioni indicate:

Cavo dell’alimentazione

Y Controlli – segue Luminosità: Regola la luminosità dell’immagine e dello schermo. Contrasto: Regola la luminosità dell’immagine in relazione allo sfondo. Smagnetizzazione: Elimina l’accumulo di campi magnetici latenti sullo schermo che modificano la corretta scansione del fascio di elettroni e che influiscono sulla nitidezza dei colori dello schermo, sulla focalizzazione e sulla convergenza. Una volta attivato, alla smagnetizzazione dello schermo l’immagine salterà e sfarfallerà leggermente. Attenzione: Lasciare trascorrere come minimo 20 minuti prima di utilizzare la funzione di smagnetizzazione.

Controlli Dimensione e Posizione Sin./Dest.: Sposta l’immagine orizzontalmente (a sinistra o a destra). Su/Giù: Sposta l’immagine verticalmente (in alto o in basso). Stretto/Largo: Diminuisce o aumenta la dimensione orizzontale dell’immagine. Lungo/Corto: Diminuisce o aumenta la dimensione verticale dell’immagine.

Color Control System (Sistema di controllo del colore) L’impostazione di colore desiderata è selezionata attraverso la predisposizione colori. La barra è sostituita dalla predisposizione colori prescelta. Ogni impostazione di colore è regolata in fabbrica ad un grado Kelvin definito. Se un’impostazione viene regolata, il nome dell’impostazione cambierà da grado Kelvin a Custom ad eccezione della modalità sRGB. Rosso, verde, blue: Il Color Control System (sistema di controllo del colore) aumenta o diminuisce il colore rosso, verde o blu del monitor a seconda di quale è selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre. Modalità sRGB: La modalità sRGB fornisce l’opportuna gestione del colore dell’immagine. Non è possibile modificare singolarmente i colori rosso, verde e blu, la luminosità e il contrasto. Regolazione temperatura colore: Regola la temperatura colore dell’immagine sullo schermo.

Controllo della geometria

Menu Controlli geometria I pulsanti Geometria permettono di regolare la curvatura o l’angolatura dell’immagine ai bordi dello schermo. Lati In/Out (ampiezza curvatura): Diminuisce o aumenta la curvatura dei lati verso l’interno o verso l’esterno. Lati sinistra/destra (bilanciamento ampiezza curvatura): Diminuisce o aumenta la curvatura dei lati a sinistra o a destra. Inclinazione dei lati (parallelogramma): Diminuisce o aumenta l’inclinazione dei lati a sinistra o a destra. Allineamento dei lati (trapezoidale): Diminuisce o aumenta la parte bassa dello schermo in modo che sia come quella superiore Rotazione (rotazione del quadro): Ruota l’intero schermo in senso orario o antiorario. Correzione angolo: Permette di regolare la geometria degli angoli dello schermo – in alto o in basso.

Strumenti 1 Cancellatore Moiré: Per Moiré si intende un disegno ondulato che talvolta può apparire sullo schermo. Si tratta di un disegno ripetitivo sovrapposto come immagini increspate. Se si lanciano determinate applicazioni, il disegno ondulato appare più evidente che non in altre. Per ridurre tale effetto, regolare il livello utilizzando i pulsanti di controllo –/+. Linearità: Questa selezione della linearità permette di regolare la spaziatura dell'area sullo schermo. Questo comando ha lo scopo di assicurare che un cerchio di 2 cm sia effettivamente un cerchio di 2 cm indipendentemente dalla sua posizione sullo schermo. Il modo migliore per determinare la linearità verticale è il seguente: • Tracciare delle linee orizzontali equamente distanziate utilizzando un'applicazione per disegni dotata di righello. • Utilizzare il comando Vertical Balance (bilanciamento verticale) per regolare le linee in prossimità della parte superiore ed inferiore dello schermo. • Utilizzare il comando LINEARITY (VER.) (linearità verticale) per regolare la spaziatura tra le linee in prossimità del centro e della parte superiore dello schermo.

Convergenza: Allinea i tre colori (R, G, B) fino ad ottenere un unico colore (bianco). Lo scopo di questo controllo è di assicurare che una linea bianca sullo schermo sia il più chiara e nitida possibile. • Utilizzare il controllo CONVERGENCE (HOR.) (convergenza orizzontale) per regolare l'allineamento delle linee nella direzione alto/basso. • Utilizzare il controllo CONVERGENCE (VER.) (convergenza verticale) per regolare l'allineamento delle linee nella direzione sinistra/destra. Controllo GlobalSync: Elimina le anomalie dell’immagine che possono derivare dal campo magnetico terrestre. Nei sottomenu (GLOBALSYNC, IN ALTO A SINISTRA, IN ALTO A DESTRA, IN BASSO A SINISTRA o IN BASSO A DESTRA), utilizzare i pulsanti –/+ per regolare in modo preciso le correzioni GlobalSync. NOTA: Mitsubishi raccomanda di eseguire la correzione GlobalSync durante l’esecuzione di un’applicazione tipica come un foglio elettronico o un documento di testo.

Strumenti 2 Lingua: I menu dei controlli OSM sono disponibili in 6 lingue. Posizione OSM: È possibile scegliere dove far comparire il menu OSM sullo schermo. Questa funzione permette di regolare manualmente la posizione menu dei controlli OSM scegliendo tra centro, in alto a sinistra, in alto a destra, in basso a sinistra e in basso a destra. Tempo di spegn. OSM: Il menu OSM rimane attivo per il tempo che è in uso. Nel sottomenu Tempo di spegn. OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte predefinite vanno da 5 a 120 secondi. OSM bloccato: Questo controllo blocca l’accesso a tutte le funzioni dei controlli OSM eccetto il controllo della luminosità e del contrasto. Se si tenta di attivare i controlli OSM in modalità di OSM bloccato, apparirà una schermata che informa del fatto che i controlli OSM sono bloccati. Per attivare la funzione di blocco OSM, premere SELECT e tenere + premuto contemporaneamente. Per attivare la funzione di blocco OSM, premere SELECT e tenere + premuto contemporaneamente.

Modo IPM OFF: Abilitato:

L’IPM lavora normalmente e sono attivati tutti gli stadi di risparmio energetico. Disabilitato: La modalità OFF del sistema IPM non è utilizzata. NOTA: Per sistemi e schede grafiche standard, mantenere l’impostazione di fabbrica ABILITATO. NOTA: Non tenere acceso il monitor quando compare il messaggio ‘Nessun segnale’. Questo potrebbe provocare la bruciatura dei fosfori dello schermo causata dal messaggio ‘Nessun segnale’ visualizzato. Controllo EdgeLock: Il funzionamento del monitor ad una temporizzazione non standard può comportare immagini più scure del normale o una distorsione del colore. Il controllo EdgeLock regola le immagini portandole al loro stato normale. Hot Key: Questa selezione permette di usare / come controllo della luminosità e –/+ come controllo del contrasto. Se la funzione tasto rapido è impostata su "ON", l'accesso al OSD è possibile esclusivamente con il tasto "EXIT". Config. di fabbrica: La configurazione di fabbrica permette di ripristinare la maggior parte delle impostazioni controllo OSM. Verrà visualizzato un messaggio di avviso per confermare se si desidera effettivamente ripristinare TUTTE le regolazioni. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET.

Y Controlli Luminosità/Contrasto

Y Informazioni Modalità Display: Indica la modalità corrente e l’impostazione di frequenza del monitor. Monitor Info.: Indica il modello e i numeri di serie del monitor. Notif. rinfresco: Verrà visualizzato un messaggio in caso la frequenza di rinfresco del segnale applicata al monitor dal computer sia troppo bassa. Per ulteriori informazioni vedere la scheda video o il manuale di sistema.

Prodotto ENERGYSTAR In qualità di partner ENERGYSTAR, NEC-Mitsubishi Electronics Display of America, Inc. ha stabilito che questo prodotto soddisfa le direttive di efficienza energetica E N E R G Y S TAR . Il simbolo E N E R G Y S TA R non rappresenta l’approvazione EPA per nessun prodotto o servizio.

Precauzioni di sicurezza e manutenzione: • NON APRIRE IL MONITOR. All’interno non esistono parti riparabili dall’utente e l’apertura o la rimozione dei coperchi può esporre a pericolose scosse elettriche o ad altri rischi. Affidare tutta la manutenzione a personale tecnico qualificato. • Utilizzare il monitor in un ambiente pulito e asciutto. • Non versare liquidi nella carrozzeria, né usare il monitor vicino all’acqua. • Non inserire alcun tipo di oggetto nelle fessure dell’apparecchio, in quanto potrebbe venire a contatto con componenti sotto tensione, con conseguenti possibili lesioni gravi o anche mortali per l’operatore o scosse elettriche, incendio o danni all’apparecchiatura. • Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può essere causa di scosse elettriche o di incendi. • Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor può cadere danneggiandosi seriamente. • Per scollegare l’apparecchiatura dall’alimentazione, togliere la spina dalla presa di ingresso. • Per il funzionamento del Diamond Pro 930SB con alimentazione CA 100 - 240 V nei paesi UE, eccetto il Regno Unito, utilizzare il cavo di alimentazione fornito. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. • In UK, utilizzare un cavo di alimentazione approvato BS con tappo stampato, dotato di un fusibile nero (5 A) installato per l’uso insieme al monitor. Se il cavo di alimentazione non viene fornito con il monitor, contattare il fornitore. • Quando si utilizza il monitor Diamond Pro 930SB con alimentazione 220 - 240 V AC in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor. Pulitura del monitor La superficie in vetro (CRT) del monitor è dotata di rivestimento speciale che ne riduce il riflesso e l’elettricità statica. Il rivestimento della superficie in vetro è delicato pertanto, per spolverare il monitor, utilizzare un panno non abrasivo (cotone o equivalente) privo di filacce e un detergente non alcolico, neutro e non abrasivo per ridurre al minimo la polvere Per una pulitura più a fondo, applicare un detergente neutro delicato miscelato ad acqua direttamente su un panno morbido e utilizzarlo previa strizzatura per pulire la superficie in vetro. Pulire regolarmente il monitor. ATTENZIONE: Le seguenti sostanze danneggiano il CRT se utilizzate per la pulitura della superficie in vetro: Benzene, solvente, detergente acido/alcalino, detergente alcolico, detergente con antistatico, detergente per pulizia. Scollegare immediatamente il monitor dalla presa di rete e affidare la manutenzione a personale tecnico qualificato se si verificano le seguenti condizioni: • Il cavo di alimentazione o la presa sono danneggiati. • E’ stato versato del liquido o sono caduti oggetti nel monitor. • Il monitor è stato esposto a pioggia o acqua. • Il monitor è stato fatto cadere o la carrozzeria è danneggiata. • Il monitor non funziona regolarmente seguendo le istruzioni d’uso. • Lasciare spazio attorno al monitor per un’adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o non sistemare il monitor in prossimità di radiatori o altre fonti di calore. Non appoggiare nulla sopra il monitor. • Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentaATTENZIONE zione. Il monitor deve essere posto vicino ad una presa di rete facilmente accessibile. • Maneggiare con cura durante il trasporto. Conservare l’imballaggio per il trasporto.

POSIZIONE E REGOLAZIONE CORRETTE DEL MONITOR POSSONO RIDURRE L’AFFATICAMENTO DELLA VISTA, DELLE SPALLE E DEL COLLO, CONTROLLARE QUANTO SEGUE AL POSIZIONAMENTO DEL MONITOR: • Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso. • Posizionare il monitor ad almeno 40 cm e a non più di 60 cm dagli occhi. La distanza ottimale è 50 cm. • Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi. • Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo. • Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso. • Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità. • Usare un supporto per documenti posto vicino allo schermo. • Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita. • Sottoporsi regolarmente all’esame della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda quanto segue: • Regolare la luminosità finché il raster dello sfondo non scompare. • Non impostare il controllo di contrasto al massimo. • Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard. • Utilizzare l’impostazione predefinita del colore e della dimensione destra/sinistra. • Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 75 - 160 Hz. • Non utilizzare il blu come colore primario su uno sfondo scuro, poiché risulta difficile distinguere le immagini, con conseguente affaticamento degli occhi dovuto a scarso contrasto. • Tenere il monitor lontano da trasformatori ad alta potenza, motori elettrici e altri dispositivi, quali altoparlanti o ventilatori esterni, che possono creare forti campi magnetici. • Se possibile, posizionare il monitor in modo che sia rivolto verso est per ridurre al minimo gli effetti del campo magnetico terrestre. • Evitare di cambiare la direzione del monitor quando è alimentato perché questo può provocare un’immagine sbiadita. Per correggere questo difetto, spegnere il monitor e tenerlo spento per 20 minuti prima di riaccenderlo. Dichiarazione del Costruttore Con la presente si certifica che il monitor a colori Diamond Pro 930SB è conforme alla Direttiva del Consiglio Europeo 73/23/CEE: – EN 60950 Direttiva del Consiglio Europeo 89/336/CE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ed è contrassegnato con

NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN

Raccomandazioni per l’uso
