MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

4. Caricamento dei materiali di consumo36

060 675 972 E MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

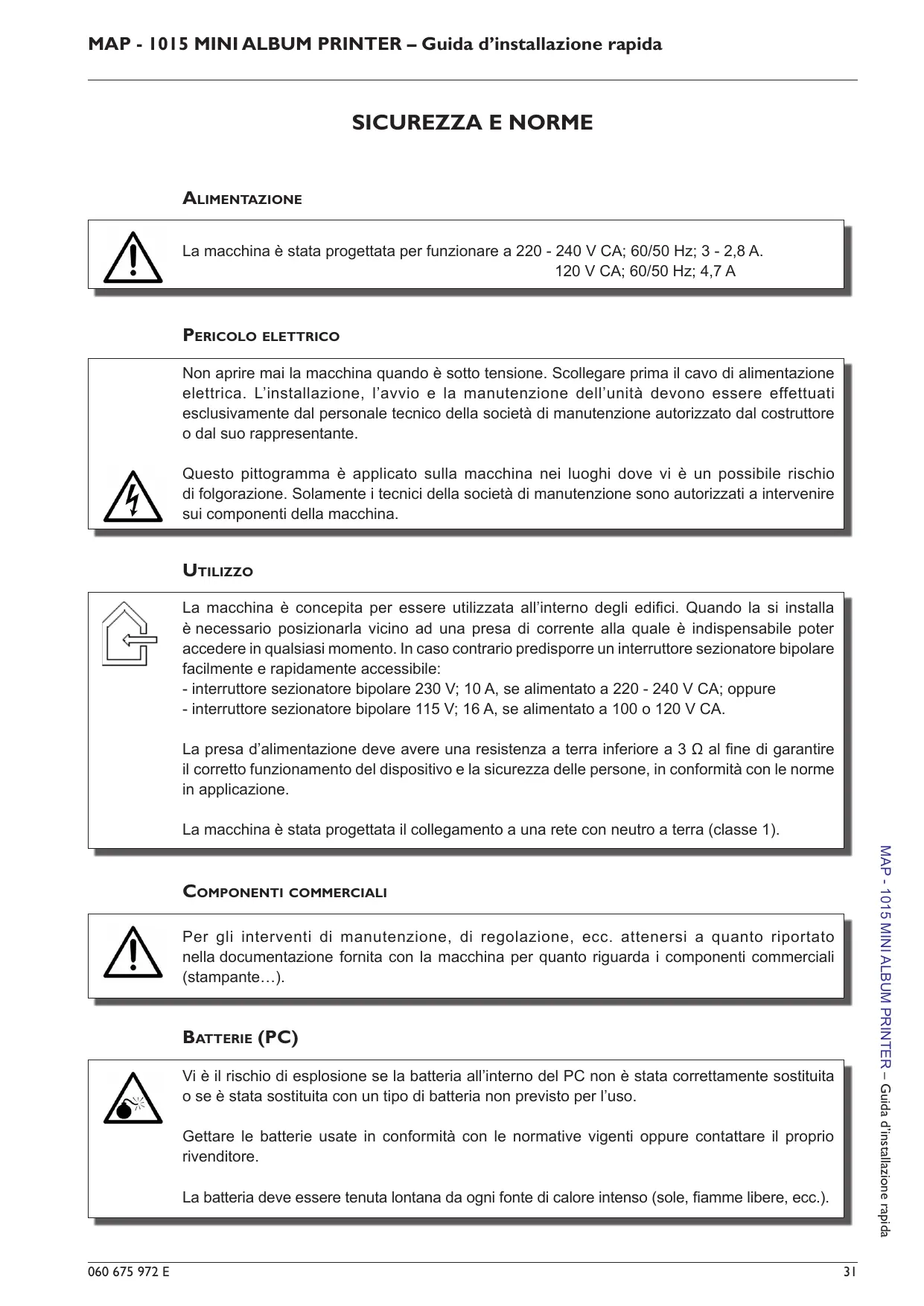

SICUREZZA E NORME Alimentazione La macchina è stata progettata per funzionare a 220 - 240 V CA; 60/50 Hz; 3 - 2,8 A.

120 V CA; 60/50 Hz; 4,7 A Pericolo elettrico Non aprire mai la macchina quando è sotto tensione. Scollegare prima il cavo di alimentazione elettrica. L’installazione, l’avvio e la manutenzione dell’unità devono essere effettuati esclusivamente dal personale tecnico della società di manutenzione autorizzato dal costruttore o dal suo rappresentante. Questo pittogramma è applicato sulla macchina nei luoghi dove vi è un possibile rischio di folgorazione. Solamente i tecnici della società di manutenzione sono autorizzati a intervenire sui componenti della macchina.

Utilizzo La macchina è concepita per essere utilizzata all’interno degli edifici. Quando la si installa è necessario posizionarla vicino ad una presa di corrente alla quale è indispensabile poter accedere in qualsiasi momento. In caso contrario predisporre un interruttore sezionatore bipolare facilmente e rapidamente accessibile: - interruttore sezionatore bipolare 230 V; 10 A, se alimentato a 220 - 240 V CA; oppure - interruttore sezionatore bipolare 115 V; 16 A, se alimentato a 100 o 120 V CA. La presa d’alimentazione deve avere una resistenza a terra inferiore a 3 Ω al fine di garantire il corretto funzionamento del dispositivo e la sicurezza delle persone, in conformità con le norme in applicazione. La macchina è stata progettata il collegamento a una rete con neutro a terra (classe 1). MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

Componenti commerciali Per gli interventi di manutenzione, di regolazione, ecc. attenersi a quanto riportato nella documentazione fornita con la macchina per quanto riguarda i componenti commerciali (stampante…).

Batterie (PC) Vi è il rischio di esplosione se la batteria all’interno del PC non è stata correttamente sostituita o se è stata sostituita con un tipo di batteria non previsto per l’uso. Gettare le batterie usate in conformità con le normative vigenti oppure contattare il proprio rivenditore. La batteria deve essere tenuta lontana da ogni fonte di calore intenso (sole, fiamme libere, ecc.).

MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

Pezzi di ricambio Si raccomanda di utilizzare solamente pezzi di ricambio e kit di materiali di consumo forniti dal produttore (rotoli di carta, rulli spandi colla, nastri inchiostratori, tubi fluorescenti, ecc.). Questi ricambi sono conformi a norme restrittive e sono stati testati con grande rigore per garantire la migliore qualità.

Utilizzo dei guanti Per gli interventi tecnici all’interno della macchina si consiglia di indossare dei guanti onde prevenire eventuali rischi di ferite da taglio causate dai bordi affilati della lamiera.

Altre rraccomandazioni Quando la macchina è in funzione chiudere tutti gli sportelli e i coperchi. Utilizzare unicamente il cavo di alimentazione fornito dal costruttore o quello conforme alle normative in applicazione nel proprio paese.

Conformità CE MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

Questo prodotto risponde ai requisiti della Direttiva europea 2006/95/CE relativa al materiale elettrico e alla Direttiva Compatibilità elettromagnetica 2004/108/CE.

060 675 972 E MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

1. Disimballaggio e installazione Il disimballaggio e l’installazione della macchina devono essere effettuati da tecnici autorizzati dal costruttore in conformità con la procedura descritta nelle relative guide utente.

> La macchina è destinata ad essere utilizzata in ambienti chiusi. > Deve essere installata su una superficie piatta, stabile, sicura e asciutta. > Evitare di installare la macchina su una superficie irregolare.

Rischio di ribaltamento Non separare mai la macchina dal proprio basamento. > Durante le pulizie dei locali, l’acqua non deve stagnare sotto la macchina né gocciolare su di essa. > Non esporre mai la macchina direttamente ai raggi del sole evitando di posizionarla in prossimità di una finestra. > Non installare la macchina vicino a termosifoni. > Temperatura di esercizio : +15 °C - +32 °C. Cfr. specifiche tecniche (umidità relativa dal 20 al 60% senza condensazione). > Lasciare spazio sufficiente per un agevole utilizzo della macchina (apertura del pannello anteriore, connessioni sul retro, ecc.). > La macchina deve essere installata in prossimità di una presa elettrica dotata di messa a terra.

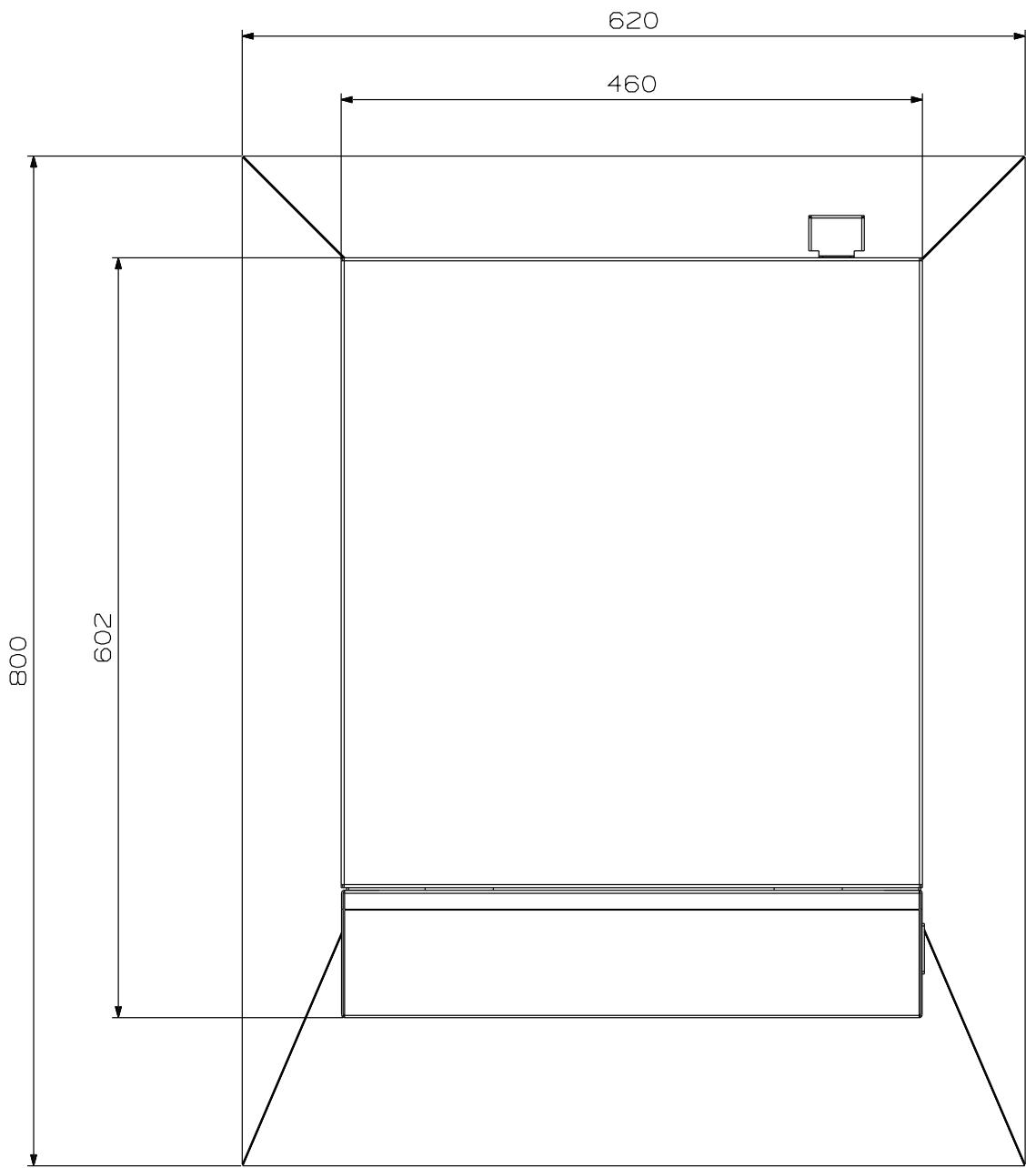

2. Dimensioni e ingombro

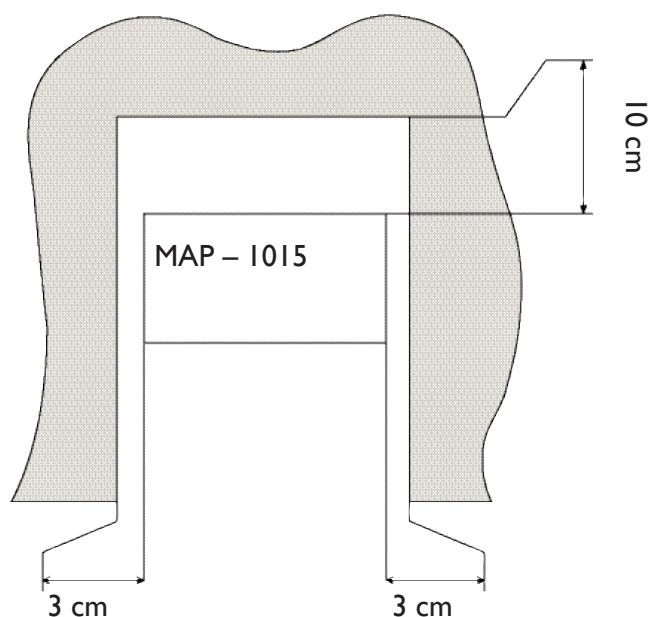

Per garantire il corretto funzionamento dell’unità, assicurarsi di lasciare lo spazio indicato intorno ad essa.

MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

La macchina non deve ostruire il passaggio o le uscite di sicurezza.

MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

Per il trasporto della macchina utilizzare l’imballaggio originale (cartone, spessori, pallet, ecc.).

060 675 972 E MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

3. Alimentazione elettrica Pericolo elettrico Non aprire mai la macchina quando è sotto tensione. Scollegare prima il cavo di alimentazione elettrica. L’installazione, l’avvio e la manutenzione dell’unità devono essere effettuati esclusivamente dal personale tecnico della società di manutenzione autorizzato dal costruttore o dal suo rappresentante. Questo pittogramma è applicato sulla macchina nei luoghi dove vi è un possibile rischio di folgorazione. Solamente i tecnici della società di manutenzione sono autorizzati a intervenire sui componenti della macchina. La macchina deve essere alimentata con il cavo di alimentazione dotato di messa a terra, fornito in dotazione. Il cavo deve essere collegato ad una presa di corrente: • versione 220 - 240 V: 10 A • versione 120 V: 16 A Prima di collegare la macchina alla presa di corrente verificare la tensione mediante un voltmetro. Non collegare mai il cavo a una morsettiera a vite.

Salvaguardare ulteriormente l’unità mediante un interruttore differenziale di 30 mA installato a monte della presa principale a cui è collegata la macchina (solo per l’Unione europea) : • Non alimentare, attraverso questo interruttore differenziale, altre apparecchiature al di fuori delle macchine per la stampa; • Non alimentare più di 3 macchine per la stampa sotto un unico interruttore differenziale. MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

La macchina è dotata di un interruttore disgiuntore generale luminoso (10 A). Esso è accessibile sulla parte superiore del pannello posteriore della macchina. Attendere sempre 10 secondi prima di riavviare la macchina.

MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

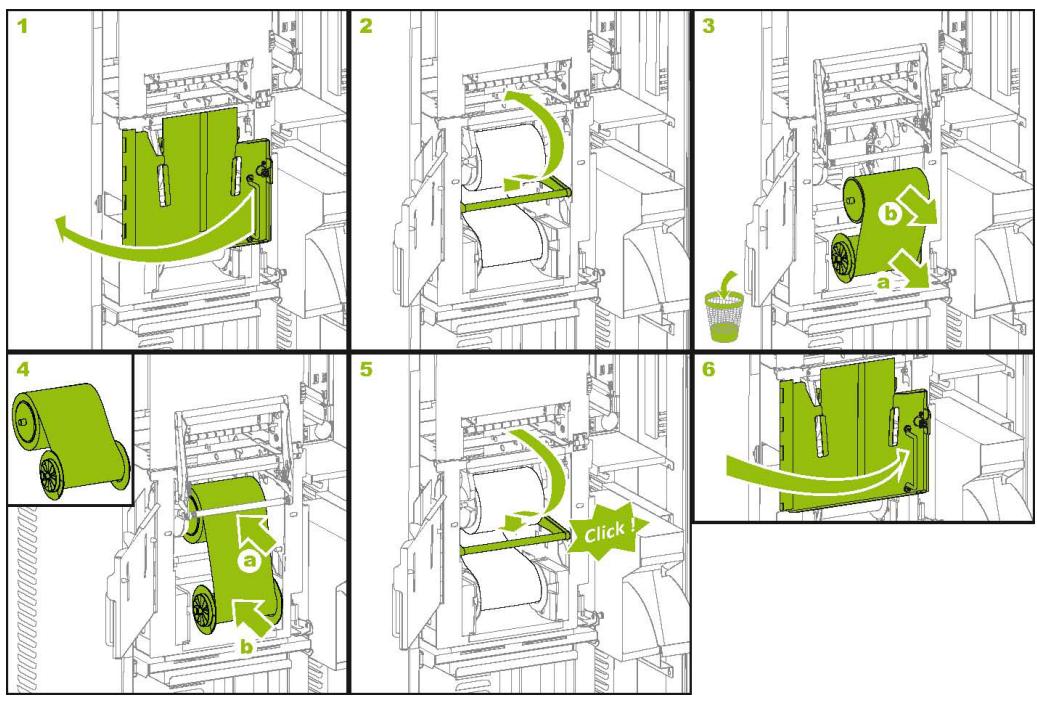

4. Caricamento dei materiali di consumo Colla

Stampante (come da configurazione)

MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

Caratteristiche tecniche Unità centrale

• Scheda madre Intel® Atom N450 1,6 GHz / Atom D5xx • Memoria 1 GB RAM DDRII

• Disco rigido 160 GB Specifiche elettriche

• Alimentazione 220 - 240 V CA; 60/50 Hz; 3 - 2,8 A. 120 V CA; 60/50 Hz; 4,7 A • Disgiuntore termico: 10 A

• Consumo in stand-by: 85 W Uscite

• Stampante: stampante a sublimazione da 6”, stampe 4” x 6” (10 x 15 cm) • Risoluzione: 300 dpi • Carta lucida • Formato dell’album : 6” x 4” (152 x 102 mm), da 10 a 30 pagine (compresa la copertina)

• Velocità di stampa: 1 pagina ogni 35 secondi (da 4 a 10 minuti per 1 album a seconda del numero delle pagine) • Capacità: 30 album fotografici da 20 pagine, ovvero un’autonomia di una settimana (3 album al giorno) senza dover caricare materiali di consumo.

CE - CB - cTUVus - FCC MAP - 1015 MINI ALBUM PRINTER – Guida d’installazione rapida

CONDIZIONI DI FUNZIONAMENTO • Temperatura d’esercizio: 15 - 32 °C • Temperatura di magazzinaggio: 5 - 50 °C • Umidità: 20 - 60%
