MANUAL DE USUARIO POCKETBOOK EXPRESS MITSUBISHI

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

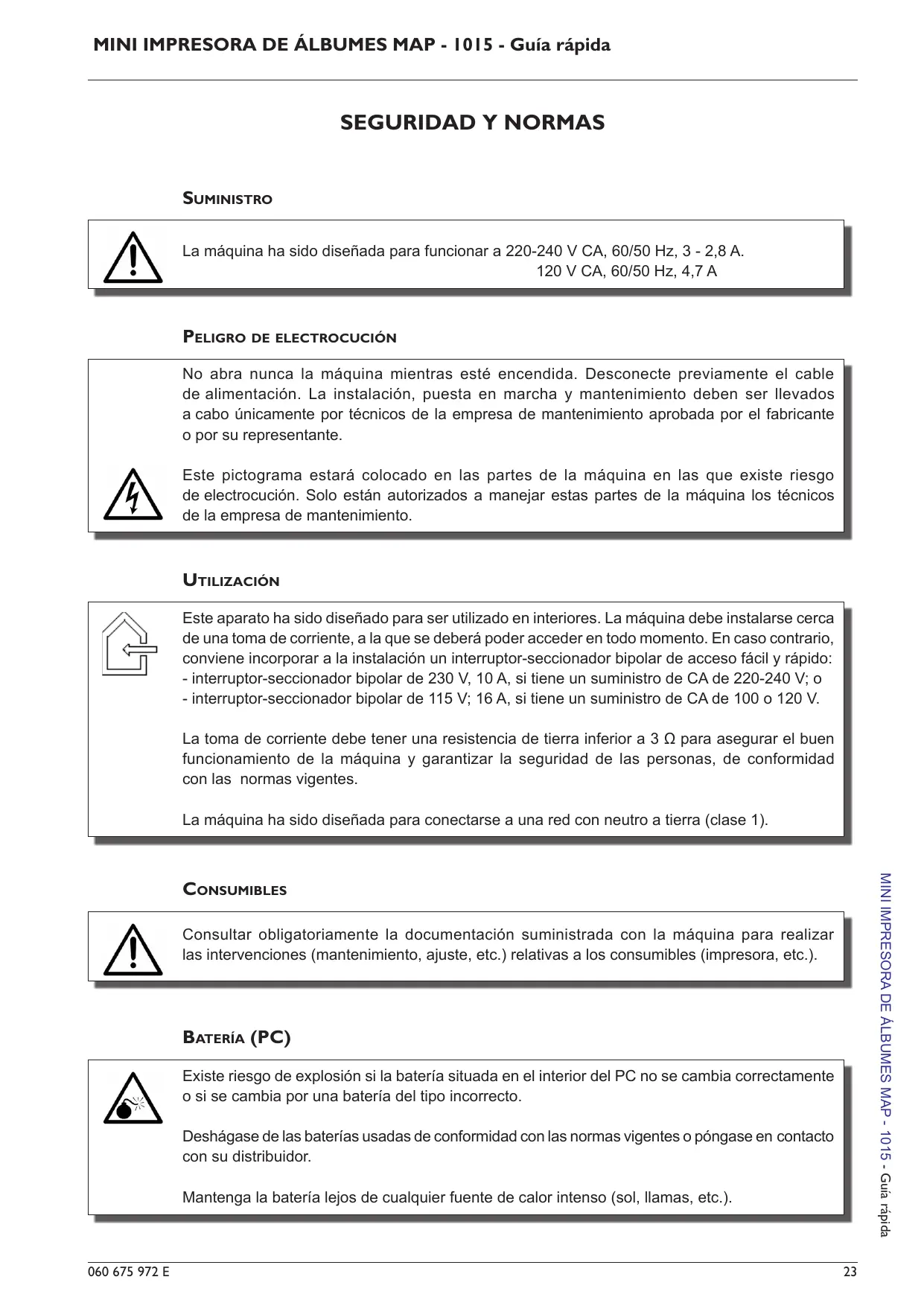

SEGURIDAD Y NORMAS Suministro

La máquina ha sido diseñada para funcionar a 220-240 V CA, 60/50 Hz, 3 - 2,8 A.

120 V CA, 60/50 Hz, 4,7 A Peligro de electrocución

No abra nunca la máquina mientras esté encendida. Desconecte previamente el cable de alimentación. La instalación, puesta en marcha y mantenimiento deben ser llevados a cabo únicamente por técnicos de la empresa de mantenimiento aprobada por el fabricante o por su representante. Este pictograma estará colocado en las partes de la máquina en las que existe riesgo de electrocución. Solo están autorizados a manejar estas partes de la máquina los técnicos de la empresa de mantenimiento.

Este aparato ha sido diseñado para ser utilizado en interiores. La máquina debe instalarse cerca de una toma de corriente, a la que se deberá poder acceder en todo momento. En caso contrario, conviene incorporar a la instalación un interruptor-seccionador bipolar de acceso fácil y rápido: - interruptor-seccionador bipolar de 230 V, 10 A, si tiene un suministro de CA de 220-240 V; o - interruptor-seccionador bipolar de 115 V; 16 A, si tiene un suministro de CA de 100 o 120 V. La toma de corriente debe tener una resistencia de tierra inferior a 3 Ω para asegurar el buen funcionamiento de la máquina y garantizar la seguridad de las personas, de conformidad con las normas vigentes. La máquina ha sido diseñada para conectarse a una red con neutro a tierra (clase 1).

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

Consultar obligatoriamente la documentación suministrada con la máquina para realizar las intervenciones (mantenimiento, ajuste, etc.) relativas a los consumibles (impresora, etc.).

Existe riesgo de explosión si la batería situada en el interior del PC no se cambia correctamente o si se cambia por una batería del tipo incorrecto. Deshágase de las baterías usadas de conformidad con las normas vigentes o póngase en contacto con su distribuidor. Mantenga la batería lejos de cualquier fuente de calor intenso (sol, llamas, etc.).

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

Se recomienda utilizar solamente piezas de repuesto y kits de consumibles suministrados por el fabricante (rollos de papel, rodillos de cola, cintas entintadas, tubos fluorescentes, etc.). Estas piezas se ajustan a normas estrictas y han sido probadas rigurosamente para asegurar la mejor calidad posible.

Utilización de guantes

Para cualquier operación técnica que se haya de realizar en el interior de la máquina, se aconseja utilizar guantes para evitar riesgos de cortes con los bordes de chapas de metal afiladas.

Otras recomendaciones

Todas las puertas y tapas deben estar cerradas durante la utilización de la máquina. Utilice solo el cable de alimentación suministrado por el fabricante o un cable conforme con las normas de su país.

Conformidad CE MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

Este producto responde a las exigencias de la Directiva Europea 2006/95/CE relativa al material eléctrico y de la Directiva 2004/108/CE sobre Compatibilidad Electromagnética.

060 675 972 E MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

1. Desembalaje e instalación

El desembalaje y la instalación de la máquina deben ser efectuados por un técnico aprobado por el fabricante y siguiendo el procedimiento descrito en las guías de desembalaje e instalación.

> La máquina está destinada a ser utilizada en interiores.

> Debe instalarse sobre un suelo llano, estable, seguro y seco. > Evite instalar la máquina sobre una superficie irregular.

No separar nunca la máquina de su base. > Durante la limpieza de las instalaciones no debe correr ni acumularse agua debajo de la máquina. > No exponga nunca la máquina directamente al sol, ni siquiera a través de una ventana. > No instale la máquina cerca de radiadores. > Temperatura de funcionamiento: de +15°C a +32°C.Ver características técnicas (humedad relativa del 20 al 60% sin condensación). > Deje suficiente espacio para utilizar la máquina (apertura de la puerta delantera, conexiones en la parte trasera, etc.). > La máquina debe estar instalada cerca de un enchufe con toma de tierra.

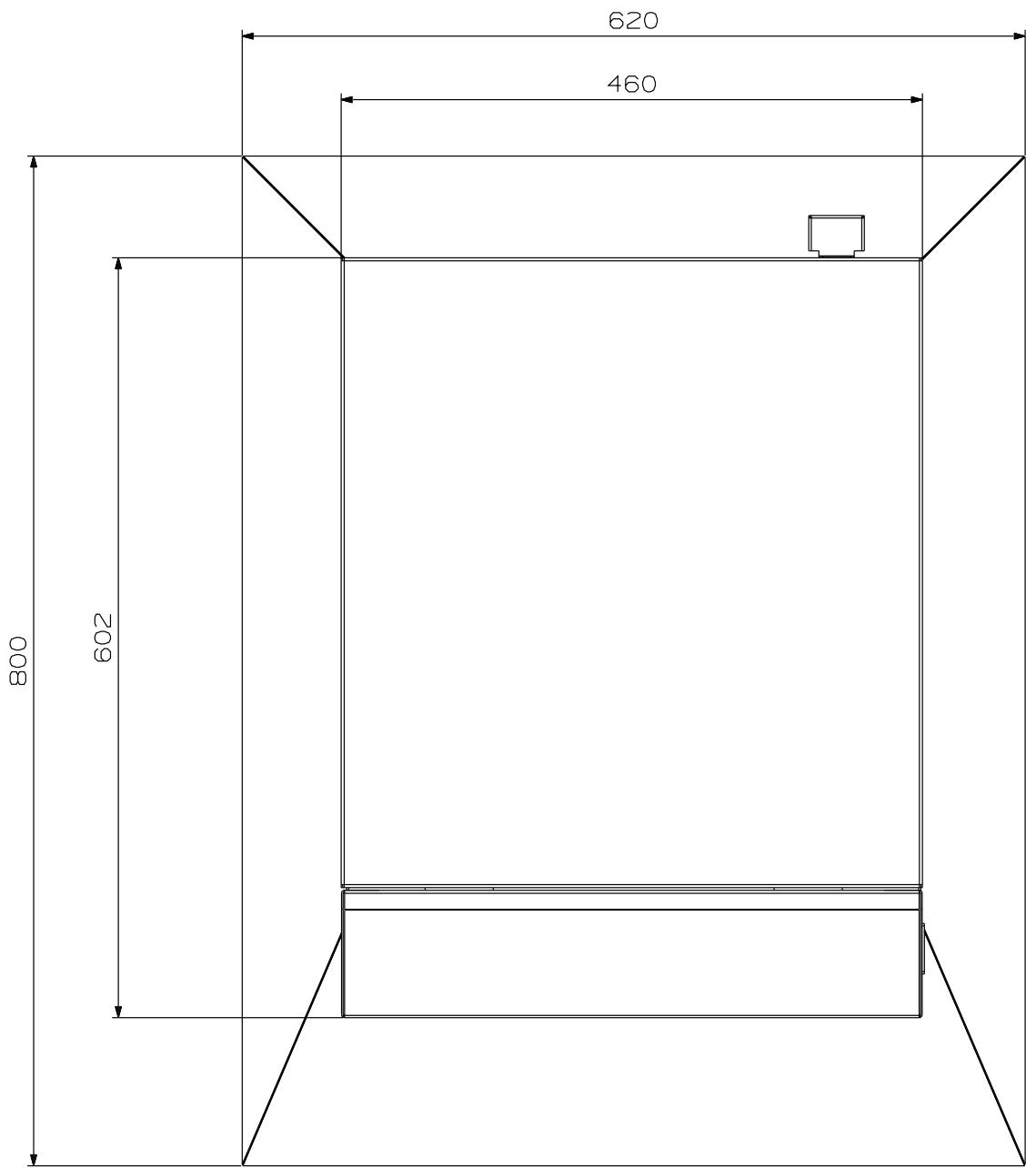

2. Dimensiones y medidas

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

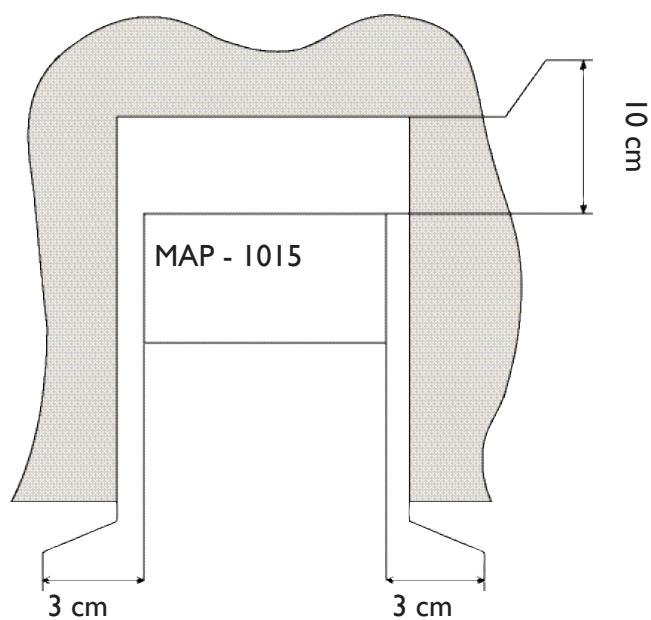

Para garantizar un funcionamiento óptimo, asegúrese de dejar el espacio indicado alrededor de la máquina.

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

La máquina no debe obstruir el paso o las salidas de emergencia.

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

Utilice el embalaje original (cartón, calzos, palets, etc.) durante el transporte de la máquina.

060 675 972 E MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

3. Suministro eléctrico

Peligro de electrocución No abra nunca la máquina mientras esté encendida. Desconecte previamente el cable de alimentación. La instalación, puesta en marcha y mantenimiento deben ser llevados a cabo únicamente por técnicos de la empresa de mantenimiento aprobada por el fabricante o por su representante. Este pictograma estará colocado en las partes de la máquina en las que existe riesgo de electrocución. Solo están autorizados a manejar estas partes de la máquina los técnicos de la empresa de mantenimiento. La máquina debe estar conectada mediante el cable de alimentación con toma de tierra suministrado con la misma. Este cable debe estar conectado a una toma de corriente: • versión 220-240 V: 10 A

• versión 120 V: 16 A Antes de conectar la máquina a la red, compruebe el voltaje con ayuda de un voltímetro.

No conecte nunca el cable a un panel de tornillos.

Es necesaria una protección adicional en forma de interruptor diferencial de 30 mA colocado antes de la toma principal a la que esté conectada la máquina (solo para la Unión Europea) :

• No conecte ningún otro dispositivo aparte de las máquinas detrás de este diferencial; • No conecte más de 3 máquinas al diferencial. MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

La máquina cuenta con un interruptor disyuntor general luminoso (10 A).

Se puede acceder a él por la parte superior trasera de la máquina. Espere siempre 10 segundos para volver a encender la máquina.

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

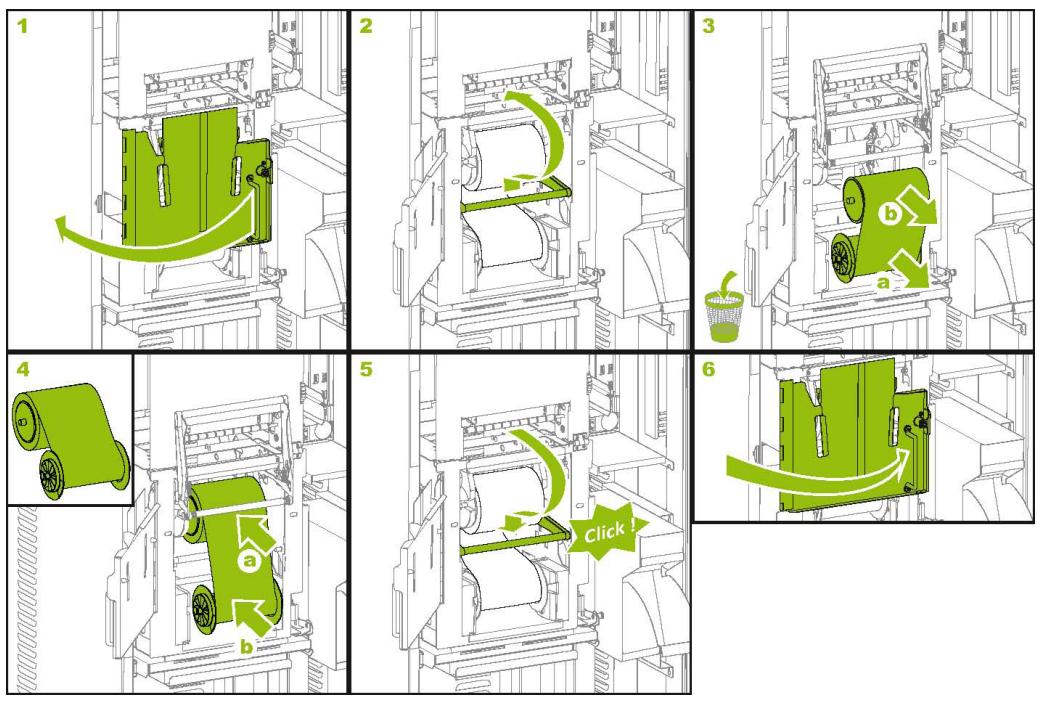

4. Carga de los consumibles

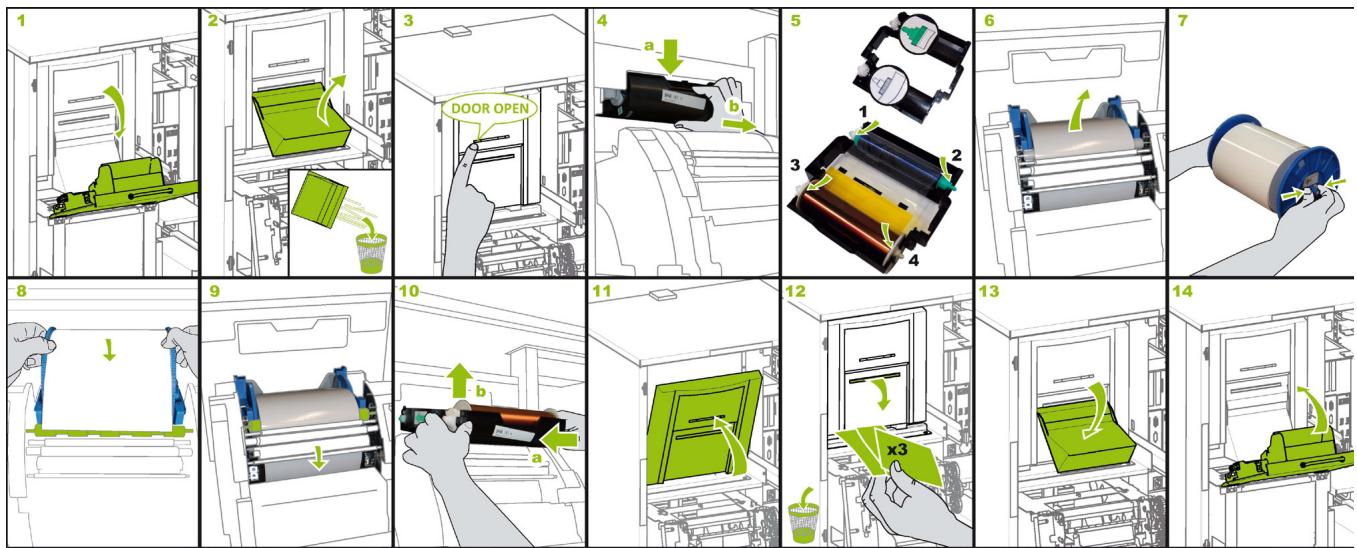

Impresora (siguiente configuración)

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

060 675 972 E MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

Características técnicas

• Placa madre con Intel® Atom N450 1,6 GHz / Atom D5xx

• Memoria de 1 GB RAM DDRII

• Disco duro de 160 GB Conexión eléctrica

• Suministro 220-240 V CA, 60/50 Hz, 3 - 2,8 A.

120 V CA, 60/50 Hz, 4,7 A • Disyuntor térmico: 10 A

• Consumo en reposo: 85 W Salidas

• Impresora: Impresora de sublimación de tinta de 6” con consumible de 4”x6” (10x15 cm)

• Resolución: 300 dpi • Papel brillante • Formato del álbum: 6”x4” (152 x 102 mm), de 10 a 30 páginas (incluida la cubierta)

• Velocidad de impresión: 1 página cada 35 segundos (de 4 a 10 minutos para 1 álbum en función del número de páginas)

• Capacidad: 30 fotolibros de 20 páginas, a saber, capacidad de una semana (3 álbumes/día) sin cambio de consumibles.

MINI IMPRESORA DE ÁLBUMES MAP - 1015 - Guía rápida

CONDICIONES DE FUNCIONAMIENTO

• Temperatura de funcionamiento: 15-32°C • Temperatura de almacenamiento: 5-50°C • Humedad: 20-60%

• Scheda madre Intel® Atom N450 1,6 GHz / Atom D5xx

• Memoria 1 GB RAM DDRII

• Disco rigido 160 GB Specifiche elettriche

Documento no contractual. El fabricante se reserva el derecho de modificar sus máquinas y el presente documento sin previo aviso. vvvvvvvvvvv
