POCKETBOOK EXPRESS - Impressora MITSUBISHI - Manual de utilização gratuito

Tipo de produto	Impressora
Marca	MITSUBISHI
Modelo	POCKETBOOK EXPRESS
Alimentação elétrica	220-240 V AC, 60/50 Hz, 3-2,8 A (ou 120 V AC, 60/50 Hz, 4,7 A)
Consumo em espera	85 W
Disjuntor térmico	10 A
Unidade central	Intel ATOM N450 1,6 GHz ou ATOM D5xx, 1 GB RAM DDRII, disco rígido 160 GB
Tecnologia de impressão	Sublimação térmica 6 polegadas
Consumível	Papel 4" × 6" (10 × 15 cm), brilhante
Resolução de impressão	300 dpi
Formato de álbum	152 × 102 mm, 10 a 30 páginas (capa inclusa)
Velocidade de impressão	1 página a cada 35 segundos (4 a 10 minutos por álbum)
Capacidade de produção	30 fotolivros de 20 páginas por conjunto de consumíveis (aproximadamente 3 álbuns/dia)
Temperatura de operação	15 °C a 32 °C
Umidade de operação	20 % a 60 % (sem condensação)
Temperatura de armazenamento	5 °C a 50 °C
Certificações	CE, CB, CTUV, US, FCC (Classe A)
Diretivas	2006/95/CE (baixa tensão), 2004/108/CE (EMC), DEEE
Instalação	Por técnico credenciado, em piso plano, estável, seco, próximo a uma tomada com terra
Segurança elétrica	Nunca abrir sob tensão; desconectar antes da intervenção
Peças de reposição recomendadas	Rolos de papel, rolos de cola, fitas de tinta, tubos fluorescentes (fornecedor)
Manutenção	Uso de luvas para intervenções, fechamento das portas e tampas
Uso previsto	Interior de edifícios, uso comercial

Perguntas frequentes - POCKETBOOK EXPRESS MITSUBISHI

Quais são os pré-requisitos elétricos para instalar a POCKETBOOK EXPRESS?

A máquina funciona em 220-240 V CA (60/50 Hz, 3-2,8 A) ou 120 V CA (60/50 Hz, 4,7 A). Deve ser ligada a uma tomada elétrica com terra, protegida por um disjuntor diferencial de 30 mA (UE). A resistência de terra deve ser inferior a 3 Ω.

Posso instalar a máquina eu mesmo?

Não, a instalação, inicialização e manutenção devem ser realizadas apenas por técnicos credenciados pelo fabricante ou seu representante.

Que tipos de consumíveis são usados?

A impressora utiliza papel brilhante no formato 4×6 polegadas (10×15 cm) e consumíveis específicos (rolos de papel, rolos de cola, fitas de tinta) fornecidos pelo fabricante.

Qual é a capacidade de produção do aparelho?

A máquina pode produzir aproximadamente 30 fotolivros de 20 páginas por conjunto de consumíveis, ou cerca de 3 álbuns por dia. A velocidade de impressão é de uma página a cada 35 segundos.

O que fazer em caso de mau funcionamento da impressão?

Verifique se os consumíveis estão corretamente instalados, se a máquina não está superaquecendo e se as tampas estão fechadas. Se o problema persistir, contate um técnico credenciado. Nunca abra a máquina sob tensão.

Quais são as condições ambientais exigidas?

A temperatura de operação deve estar entre 15°C e 32°C, com umidade relativa de 20% a 60% sem condensação. Evite exposição direta ao sol e instalação próxima a radiadores.

Como descartar a máquina no fim da vida útil?

De acordo com a diretiva DEEE, não descarte o aparelho com resíduos domésticos. Contate as autoridades locais para conhecer os canais de reciclagem adequados.

Posso usar consumíveis não fornecidos pelo fabricante?

É altamente recomendado usar apenas peças de reposição e kits de consumíveis fornecidos pelo fabricante, pois são testados para garantir qualidade ideal e segurança.

Há risco de explosão com a bateria interna?

Sim, há risco de explosão se a bateria do PC for substituída por um modelo incorreto. Mantenha-a longe de qualquer fonte de calor intensa e descarte as baterias usadas conforme as normas.

O que significam os pictogramas na máquina?

O pictograma de raio indica risco de eletrocussão. Apenas técnicos credenciados estão autorizados a intervir nessas partes. O pictograma DEEE indica a obrigatoriedade de reciclagem no fim da vida útil.

MANUAL DE UTILIZADOR POCKETBOOK EXPRESS MITSUBISHI

Guia de inizio=rápido

MAP-1015

122 Kg / 268.96 lb

0.28 m2 / 3.02 sq.ft

134 Kg / 295.42 lb

0.5 m2 / 5.38 sq.ft

156 Kg / 343.92 lb

INDEX DES LANGUES / LANGUAGES INDEX

FRANÇAIS / ENGLISH 3

14

ESPANOL 22

ITALIANO 30

NEDERLANDER 39

PORTUGUES 46

SVENSKA 54

SOMMAIRE / CONTENTS

SECURITE ET NORMES 4
SAFETY AND STANDARDS 6

I. Déballage et installation / Unpacking and installation......8
2. Dimensions et encombrement / Size and space requirements 8
3. Alimentation électrique / Power supply 10
4. Chargement des consommables / Loading consumables...... I I
5. Caracteristiques techniques / Technical specifications...... 12

SECURITE ET NORMES

ALIMENTATION

CONDICIONES DE FUNCIONAMENTO

RISCHIO DI RIBALTAMENTO

I. Desembalagem e instalacao 49
2. Dimensoes e espoço necessário 49
3.Alimentação eletrica. 51
4. Colocao de consumirves 52

SEGURANÇA E NORMAS

ALIMENTACION

A boaina foi concebida para funcionar, por predefinicao, a 220-240 V CA; 60/50 Hz; 3 - 2,8 A. 120 V CA; 60/50 Hz; 4,7 A

PERIGO ELECTRICO

Nunca abra a boa, quando esta estiver sob tensão. Desligue o cabo de alimentação antes da abertura. A instalação, a colocação em funcaoamento e a manutençao devem ser efectuadas apenas por tecnicos da Empresa de manutençao aprovaçaelo fabricante ouelo seu representante.

Este pictograma está a fixado na boa nao nos locais onde existe perigo de electrocussao. So os tectnicos da Empresa de manutencao está autorizados a travaHar nestas peças da boa.

UTILIZACAO

A boa, fei concebida para ser realizada no interior de edificios. Deve instalar a boa, junto a uma tomada eletrica. Essa devera estar imperativamente sempre accesivel. Casa contrario, forneça um interruptor secionador bipolar, fácil e rapidamente accesivel na instalacao:

• interruptor seccionador bipolar 230 V; 10 A, se alimentado em 220-240 V CA; ou
• interruptor seccionador bipolar 115 V; 16 A, se alimentado em 100 ou 120 V CA.

A tomada de alimentação deve ter uma resistência à massa inferior a 3 para garantir o bom funciona e a segurarça das pessoas, em conformidade com as normas em vigor.

Aquina foi concebida para ser ligada a uma rede com neutro ligado à massa ( classe 1).

MATERIALS COMERCIAIS

Consulte imperativamente a documentação fornecida com a boaquina para as intervenções (manutenção, regulações...) relatas ao material comercial (impressora...).

BATERIA (PC)

Existe risco de explosao se a bateria existente no interior do PC nao estiver colocada correctamente ou se for substituicao por una bateria de tipo Incorrecto.

Elimine as baterias gastes de acordo com as normas em vigor ou contacte o seu vendedor.

Mantena a bateria afastada de qualquer fonte de calor intenseo (sol, chamas...).

É recomendável utilizes as peças sobresselentes e os kits de consumíveis fornecidos pelo fabricante (rolos de papel, rolos de cola, fitas de impressão, lâmpadas fluorescentes...). Estas peças está em conformidade com normas exigentes e foram testadas com um grande rigor para garantir a melhor qualidade.

USO DE LUVAS

Para qualquer intervenção técnica no interior da máquina, é aconselhavel usar luvas para fazer o risco de golpes que podem ser causados pelas cordas cortantes da chapa.

OUTRAS RECOMENDACOs

Deve fechar todas as portas e tampas quando utilizes aquina.

Utilize abenas o cabo eletrico fornecido pelo fabricante, ou um cabo em conformidade com a regulamentacao do seu País.

CONFORMIDADE CE

Este produit cumpre os requisitos da Direcva Europeia 2006/95/CE, relativa ao material eletrico, e da Direcva sobre Compatibility Electromagnética 2004/108/CE.

I. DESEMBALAGEM E INSTALAÇÃO

A desembalagem e a instalacao da boa devem ser efectuadas por um专业技术 aprovado pelo fabricante, de acordo com o procedimento descrito nos guias de desembalagem e instalacao.

Amightina destina-se a serutilizada em espaços interiores.
Deve instalar a maquina numa superficie plana, estavel, segura e seca.
> Evite instalar a这其中 numa superficieir irregular.

RISCO DE QUEDA

Nunca solte a máquina da sua base.

A agua não deve correr ou acumular-se por boaixo da区管委会 durante a limpeza do local.
Nunca exponha a boaquina directamente ao sol, mesmo atraves de uma janela.
Não instale a boaquina junto a radiadores.
Temperatura de funciona: +15°C a +32°C. cf. espécificações tínicas (humidade relativa de 20 a 60% sem condensação).
Deixe espaço suficiente para utilizear a boa (abertura da porta frontal, ligações posteriores...).
Deve instalar a maquina junto a uma tomada eletrica com ligaço à massa.

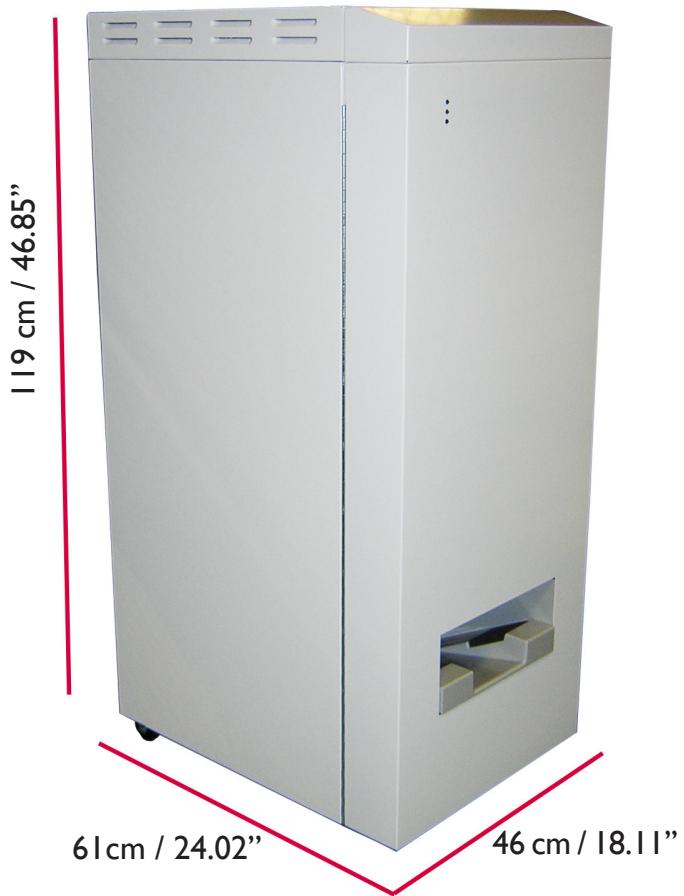

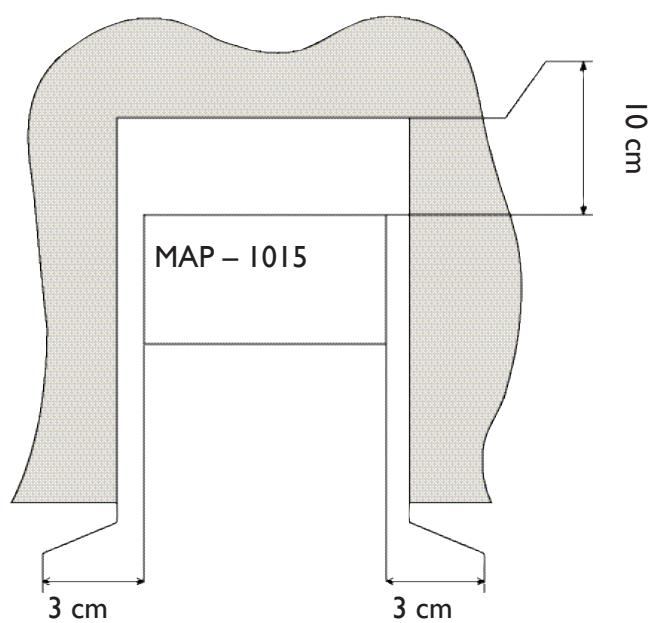

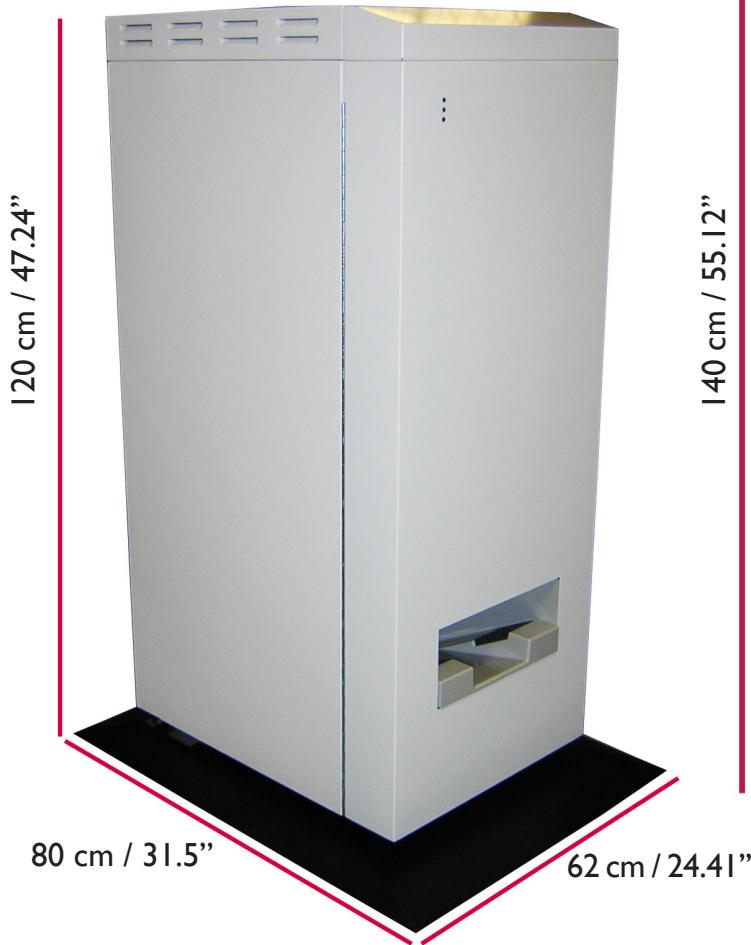

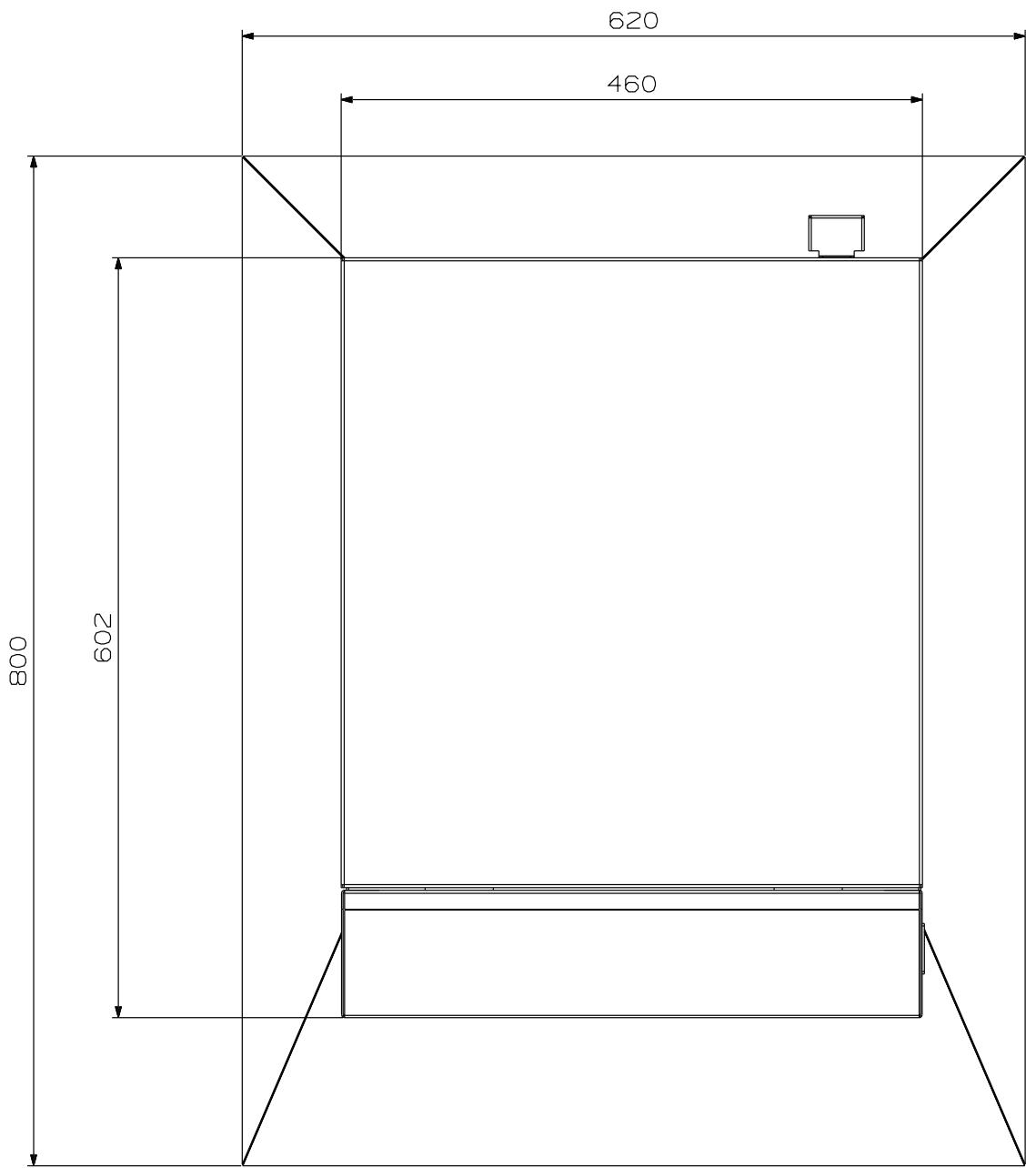

2. DIMENções E ESPAÇO NECCESSÁRIO

Para garantir um Functionamento sem obstáculos, certifique-se de que deixa o esgo indica a volta da boa.

A boaquina não deve obstruir a passagem ou as vias de emergência.

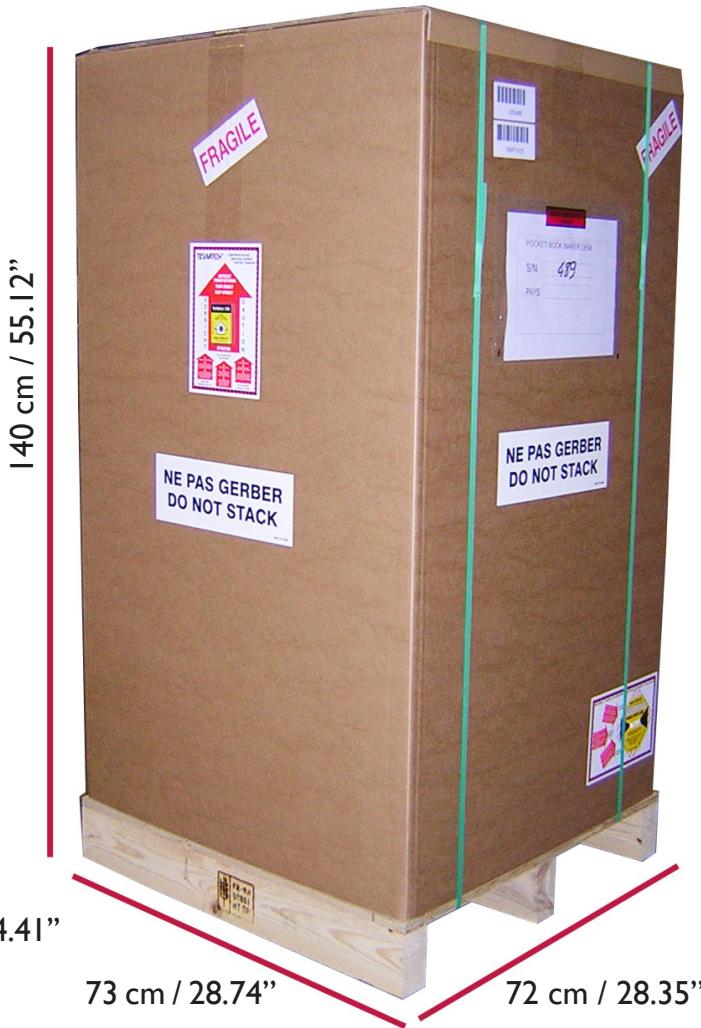

Utilize a embalagem original (cartão, calços, palettes, etc.) para transporte a boaquina.

3. ALIMENTACION ELECRICA

PERIGO ELECTRICO

Nunca abra a boaquina quando esta estiver sob tensão. Deslgue o cabo de alimentação antes da abertura. A instalação, a colocação em funçãoamento e a manutençao devem ser efectuadas apenas por tecnicos da Empresa de manutençao aprovada pelo fabricante ou pelo seurepresentante.

Este pictograma está afixedo na boaquina nos locaisonde existe perigo de electrocussao. So os先进技术 da Empresa de manutencao está autorizados a travaHar nestas peças da boaquina.

Utilize o cabo de alimentacao com ligaao a massa fornecido para alimentar a MQquina. Deve ligar este cabo a uma tomada eletrica:

• versão 220-240 V: 10 A
• versão 120V: 16A

Antes de ligar a boa aquina ao sector, verifique a tensao com um voltimetro.

Nunca ligue o cabo a um quadro.

Deve garantir uma proteção SUPPLEMENTAR atraves de uma proteção diferencial de 30mA a montante da tomada principal à qual a boaina está ligada (apenas na União Europeia):

• Não alimente outras materiais para algo mais que os outros.
• Não alimente mais de 3 miguelas atraves do diferencial.

A boa, está equipada com um interruptor disjuntor geral luminoso (10 A). Este é accesivel na parte traseira superior da boa.

Aguarde sempre 10segundosantes devoltaraligaraquina.

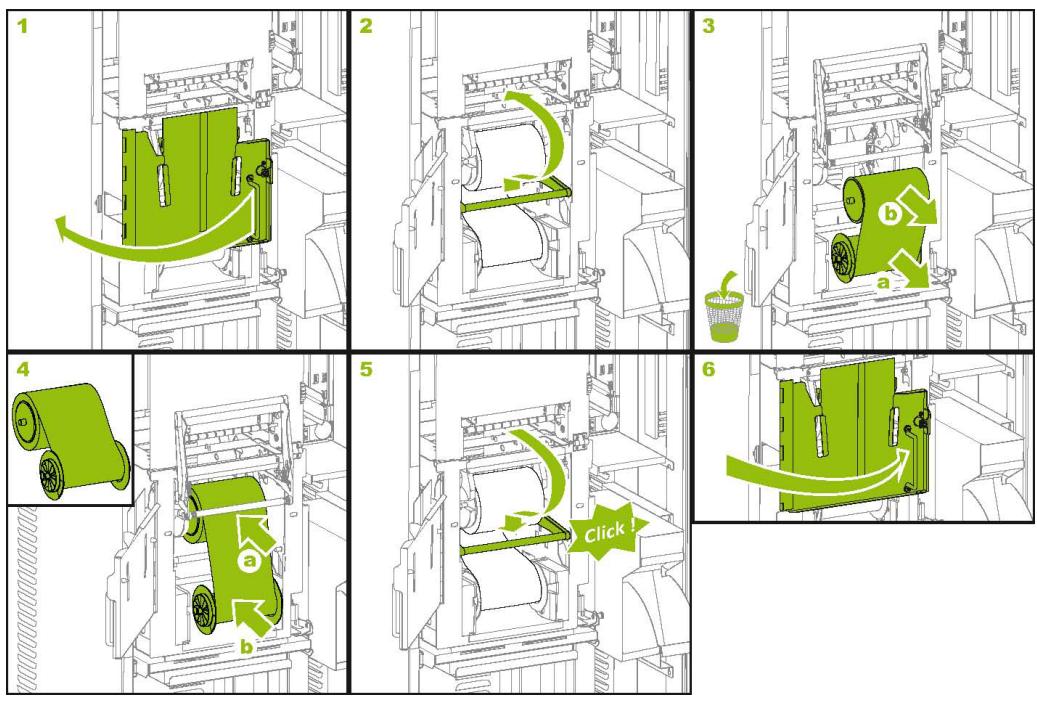

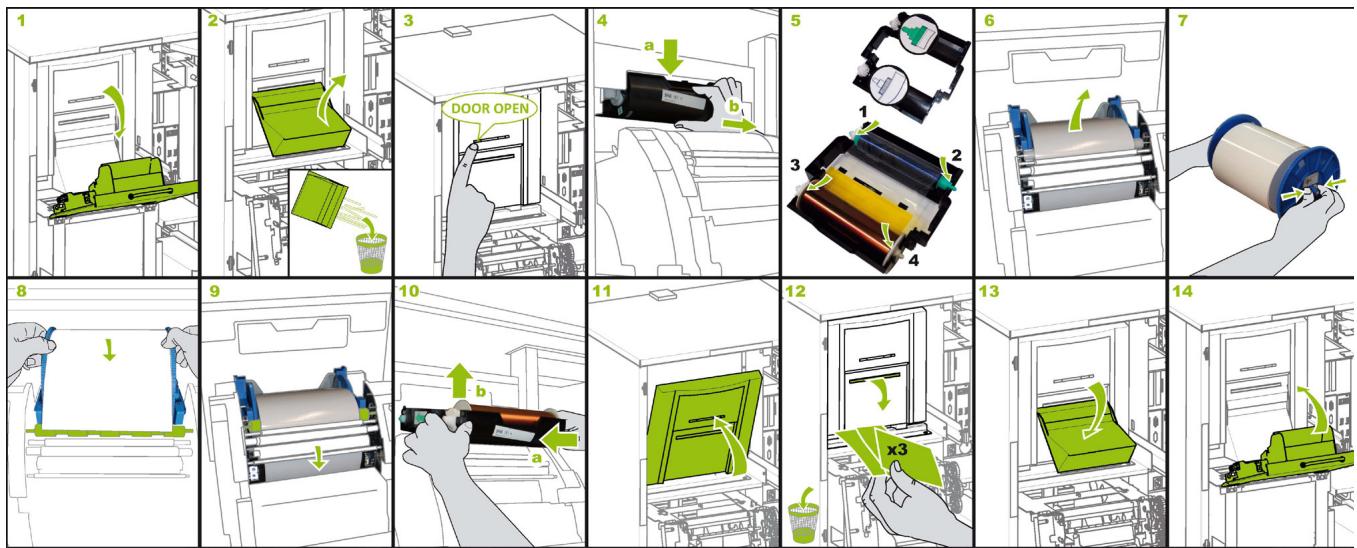

4. COLOÇÃO DE CONSUMÍVEIS

COLA

IMPRESSORA (DE ACORDO COM A CONFIGURAÇÃO)

MITSUBISHI CP9820

Especificações tíncicas

UNIDADE CENTRAL

• Placa principal com Intel® Atom N450 I,6 GHz / Atom D5xx
• Memória I Gb RAM DDRII
• Disco rígido 160 Gb

ELECTRICO

• Alimentação 220-240V CA; 60/50 Hz ; 3 - 2,8 A.

120VCA;60/50Hz;4,7A

Disjuntortermico:10A
- Consumo em espera: 85 W

SAÍDAS

• Impressora: Impressora de sublimação de 6", consumível 10 × 15 cm (4"×6")
• Resolução: 300 dpi
• Papel brilhante
• Formato doálbum: 152×102 mm (6"×4"), de 10 a 30 páginas (incluindo a capa)

PRODUTIVIDAE

• Velocidade de execucao: I pagina a cada 35 segundos (de 4 a 10 minutos para I album em funcao do numero de paginas)
• Capacidade: 30 álbuns fotograficos de 20 páginas, com capacidade para umamana (3 álbuns/día) sem mudança de consumível.

CERTIFICADA

CE-CB-cTUVus-FCC

CONDIÇÉS DE FUNCIONAMENTO

• Temperatura de funciona: 15-32°C
• Temperatura de armazenamento: 5 - 50^
• Humidade: 20-60%

SAMMANFATTNING

SÄKERHET OCH STANDARDER 55

Documento não contratual. O fabricante reserva-se o direito de modifieras susas máquinas e o documento presente sem avis prévio.
