060 675 972 E MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

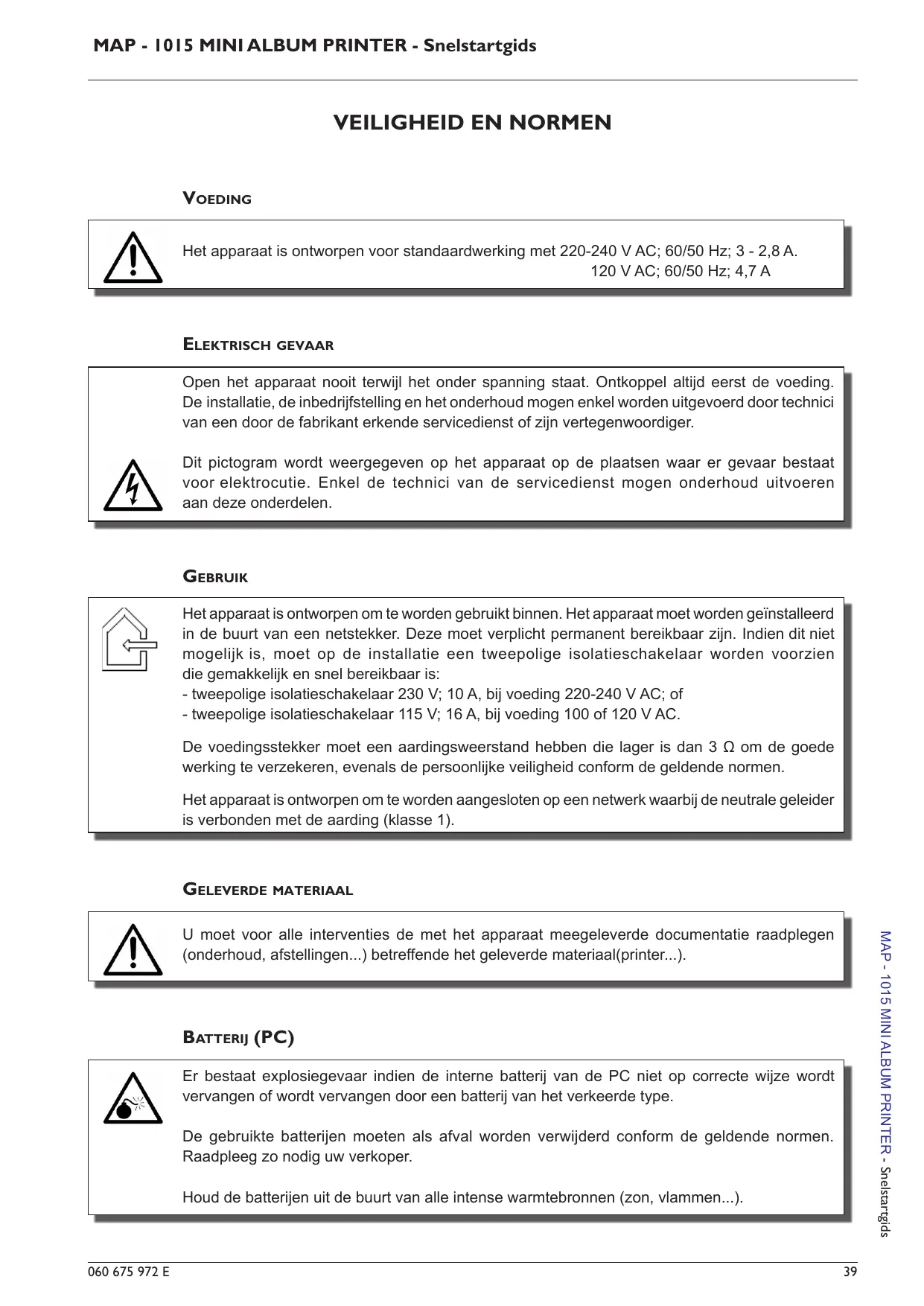

VEILIGHEID EN NORMEN Voeding Het apparaat is ontworpen voor standaardwerking met 220-240 V AC; 60/50 Hz; 3 - 2,8 A.

120 V AC; 60/50 Hz; 4,7 A Elektrisch gevaar Open het apparaat nooit terwijl het onder spanning staat. Ontkoppel altijd eerst de voeding. De installatie, de inbedrijfstelling en het onderhoud mogen enkel worden uitgevoerd door technici van een door de fabrikant erkende servicedienst of zijn vertegenwoordiger. Dit pictogram wordt weergegeven op het apparaat op de plaatsen waar er gevaar bestaat voor elektrocutie. Enkel de technici van de servicedienst mogen onderhoud uitvoeren aan deze onderdelen.

Gebruik Het apparaat is ontworpen om te worden gebruikt binnen. Het apparaat moet worden geïnstalleerd in de buurt van een netstekker. Deze moet verplicht permanent bereikbaar zijn. Indien dit niet mogelijk is, moet op de installatie een tweepolige isolatieschakelaar worden voorzien die gemakkelijk en snel bereikbaar is: - tweepolige isolatieschakelaar 230 V; 10 A, bij voeding 220-240 V AC; of - tweepolige isolatieschakelaar 115 V; 16 A, bij voeding 100 of 120 V AC. De voedingsstekker moet een aardingsweerstand hebben die lager is dan 3 Ω om de goede werking te verzekeren, evenals de persoonlijke veiligheid conform de geldende normen. Het apparaat is ontworpen om te worden aangesloten op een netwerk waarbij de neutrale geleider is verbonden met de aarding (klasse 1).

Geleverde materiaal MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

U moet voor alle interventies de met het apparaat meegeleverde documentatie raadplegen (onderhoud, afstellingen...) betreffende het geleverde materiaal(printer...).

Batterij (PC) Er bestaat explosiegevaar indien de interne batterij van de PC niet op correcte wijze wordt vervangen of wordt vervangen door een batterij van het verkeerde type. De gebruikte batterijen moeten als afval worden verwijderd conform de geldende normen. Raadpleeg zo nodig uw verkoper. Houd de batterijen uit de buurt van alle intense warmtebronnen (zon, vlammen...).

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Reserveonderdelen We bevelen aan enkel reserveonderdelen en kits met consumptieartikelen te gebruiken die door de fabrikant worden geleverd (papierrollen, lijmrollen, inktlinten, fluorescentielampen...). Deze onderdelen voldoen aan strenge normen en zijn zeer zorgvuldig getest om de beste kwaliteit te garanderen.

Het dragen van handschoenen We bevelen het dragen van handschoenen aan voor elke technische interventie in het apparaat, om te vermijden dat u zich zou verwonden aan de scherpe randen.

Andere aanbevelingen Alle kleppen en kappen moeten gesloten zijn tijdens het gebruik van de machine. Gebruik enkel de door de fabrikant meegeleverde netkabel of een kabel die voldoet aan de reglementering van uw land.

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Dit product voldoet aan de eisen van de Europese Richtlijn 2006/95/EG i.v.m. elektrische apparatuur en de Richtlijn i.v.m. elektromagnetische comptabiliteit 2004/108/EG.

060 675 972 E MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

1. Uitpakken en installatie Het uitpakken en de installatie van het apparaat moet gebeuren door een door de fabrikant erkend technicus. Daarbij moet de procedure worden gevolgd die is beschreven in de handleiding voor uitpakken en installatie.

> Dit apparaat is bedoeld voor gebruik binnen. > Het apparaat moet worden geïnstalleerd op een platte, stabiele, hard en droge vloer. > Vermijd de installatie van dit apparaat op een onregelmatig oppervlak.

Gevaar voor omkantelen Maak het apparaat nooit los van zijn sokkel.

> Bij het schoonmaken van de ruimte mag er geen water onder het apparaat stromen of daar een plas vormen. > Het apparaat nooit blootstellen aan direct zonlicht, zelfs niet doorheen een venster. > Het apparaat niet installeren in de buurt van een radiator. > Werkingstemperatuur: +15°C à +32°C. cf. technische kenmerken (relatieve vochtigheidsgraad 20 tot 60% zonder condensatie). > Laat voldoende ruimte voor het gebruik van de machine (openen van de voorklep, aansluitingen achteraan...). > Het apparaat moet worden geïnstalleerd in de buurt van een elektrische stekker met aarding.

2. Afmetingen en nodige ruimte

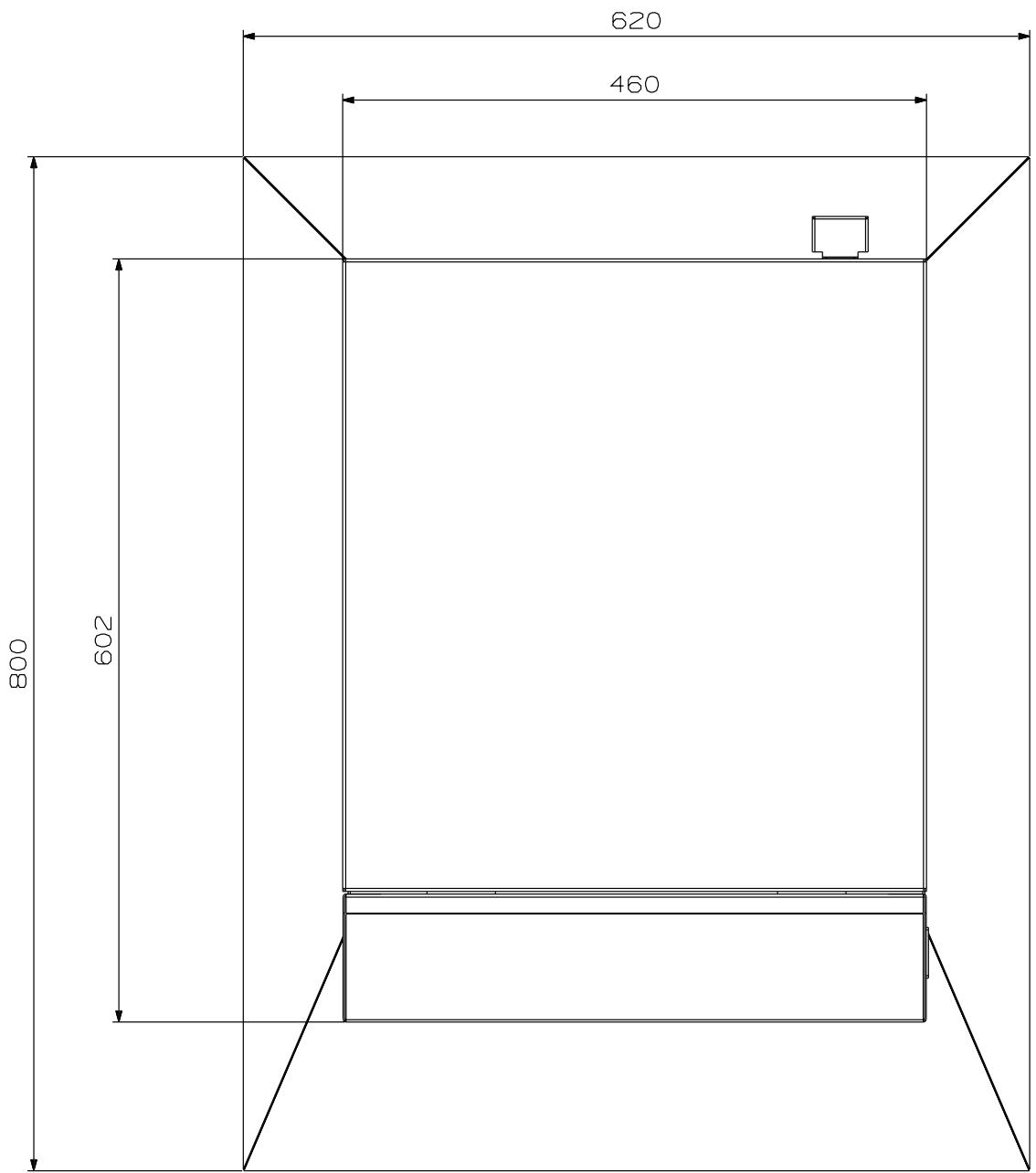

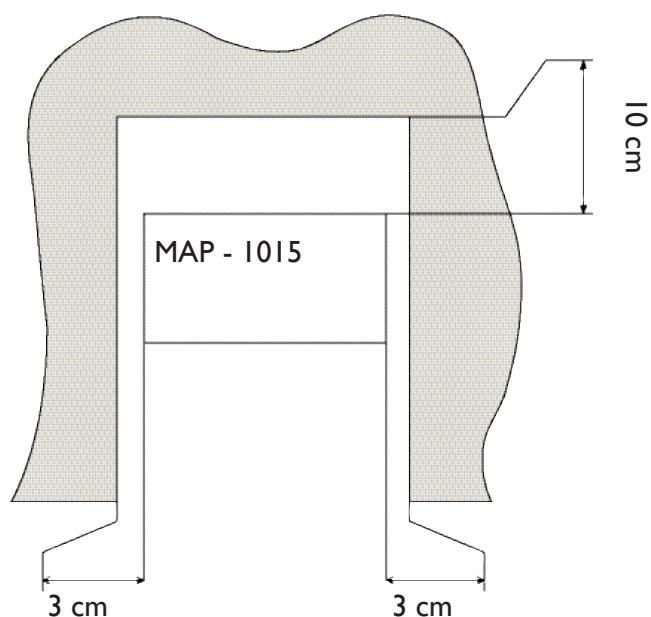

Voorzie voor een probleemloze werking de aangegeven vrije ruimte rondom het apparaat.

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Het apparaat mag de doorgang of nooduitgang niet versperren.

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Gebruik de originele verpakking (karton, blokjes, paletten, etc.) voor het transport van het apparaat.

060 675 972 E MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

3. Elektrische voeding Elektrisch gevaar Open het apparaat nooit terwijl het onder spanning staat. Ontkoppel altijd eerst de voeding. De installatie, de inbedrijfstelling en het onderhoud mogen enkel worden uitgevoerd door technici van een door de fabrikant erkende servicedienst of zijn vertegenwoordiger. Dit pictogram wordt weergegeven op het apparaat op de plaatsen waar er gevaar bestaat voor elektrocutie. Enkel de technici van de servicedienst mogen onderhoud uitvoeren aan deze onderdelen.

Het apparaat moet worden gevoed d.m.v. de meegeleverde kabel met aarding. Deze kabel moet op een netstekker worden aangesloten: • versie 220-240 V : 10 A • versie 120 V : 16 A Controleer de spanning vóór u het apparaat op het net aansluit. Sluit de kabel nooit aan op een schroefbord.

Er moet een bijkomende beveiliging worden voorzien met een differentieelschakelaar van 30 mA die zich bevindt voor de hoofdstekker waarop het apparaat is aangesloten (enkel in de Europese Gemeenschap): • Geen andere installaties aansluiten behalve deze apparaten na de differentieelschakelaar; • Niet meer dan 3 apparaten aansluiten na de differentieelschakelaar. Het apparaat is uitgerust met een hoofdstroomuitschakelaar met controlelampje (10 A). Deze bevindt zich aan de achterzijde bovenaan het apparaat.

060 675 972 E MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Wacht altijd 10 seconden vooraleer het apparaat opnieuw in te schakelen.

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

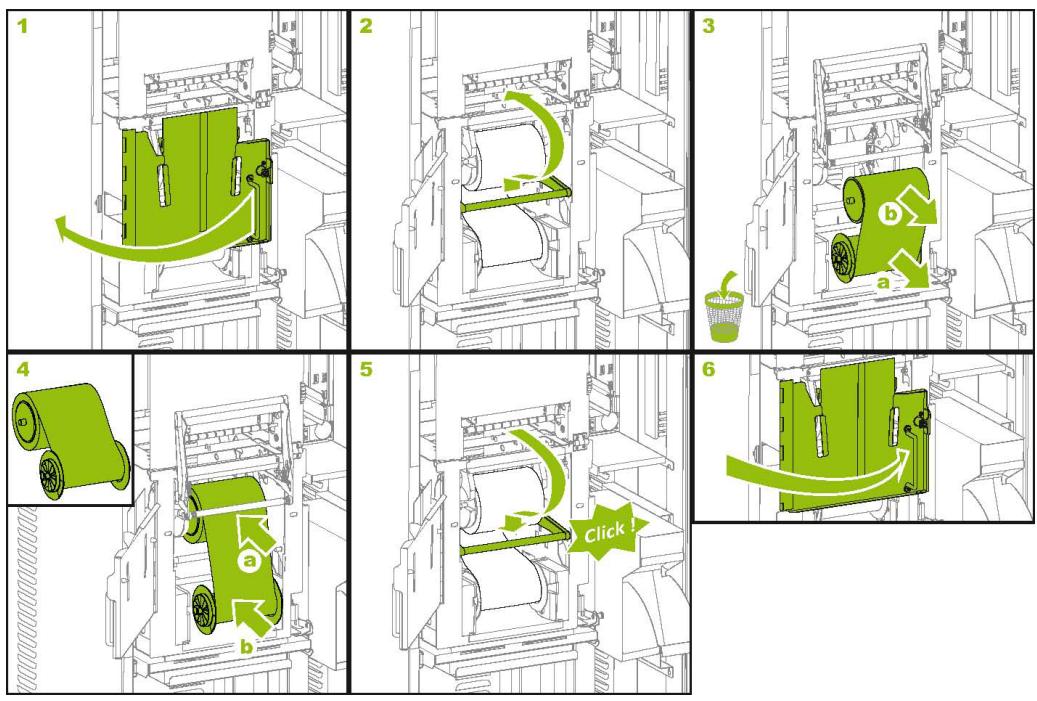

4. Laden van consumptieartikels Lijm

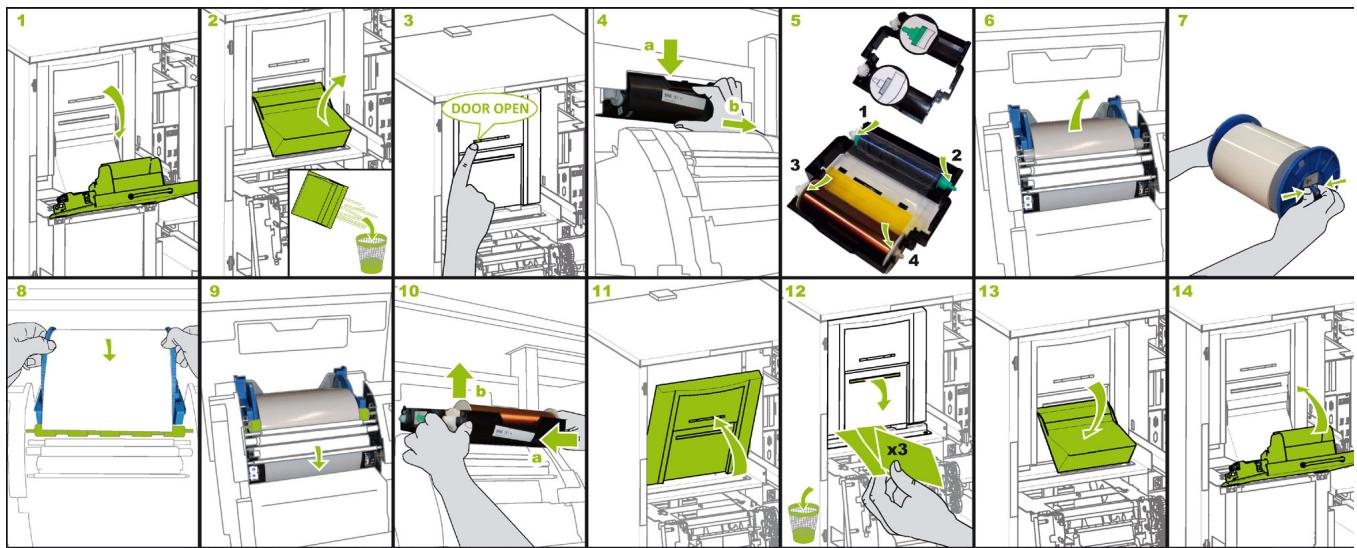

Printer (volgens configuratie)

MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

060 675 972 E MAP - 1015 MINI ALBUM PRINTER - Snelstartgids

Technische kenmerken Centrale eenheid

• Moederbord met Intel® Atom N450 1,6 GHz / Atom D5xx • Geheugen 1 Gb RAM DDRII • Harde schijf 160 Gb

• Voeding 220-240 V AC; 60/50 Hz; 3 - 2,8 A. 120 V AC; 60/50 Hz; 4,7 A • Thermische zekering : 10 A

• Verbruik in stand-by: 85 W Uitgangen

• Printer: 6” dye-sublimation printer, comsumptieartikel 4”x6” (10x15 cm) • Resolutie: 300 dpi • Glanspapier • Formaat album : 6”x4” (152 x 102 mm), 10 tot 30 pagina’s (met inbegrip van de cover)

• Werkingssnelheid: 1 pagina per 35 seconden (4 tot 10 minuten voor 1 album, volgens het aantal pagina’s) • Capaciteit: 30 photobooks van 20 pagina’s, dit komt overeen met de capaciteit van één week (3 albums/dag) zonder het opnieuw moeten laden van consumptieartikels.

CE - CB - cTUVus - FCC

WERKINGSCONDITIES • Bedrijfstemperatuur: 15-32°C • Opslagtemperatuur: 5-50°C • Vochtigheidsgraad: 20-60%

Niet-contractueel document. De fabrikant behoudt zich het recht voor de apparaten en dit document te wijzigen zonder voorafgaande waarschuwing. vvvvvvvvvvv
