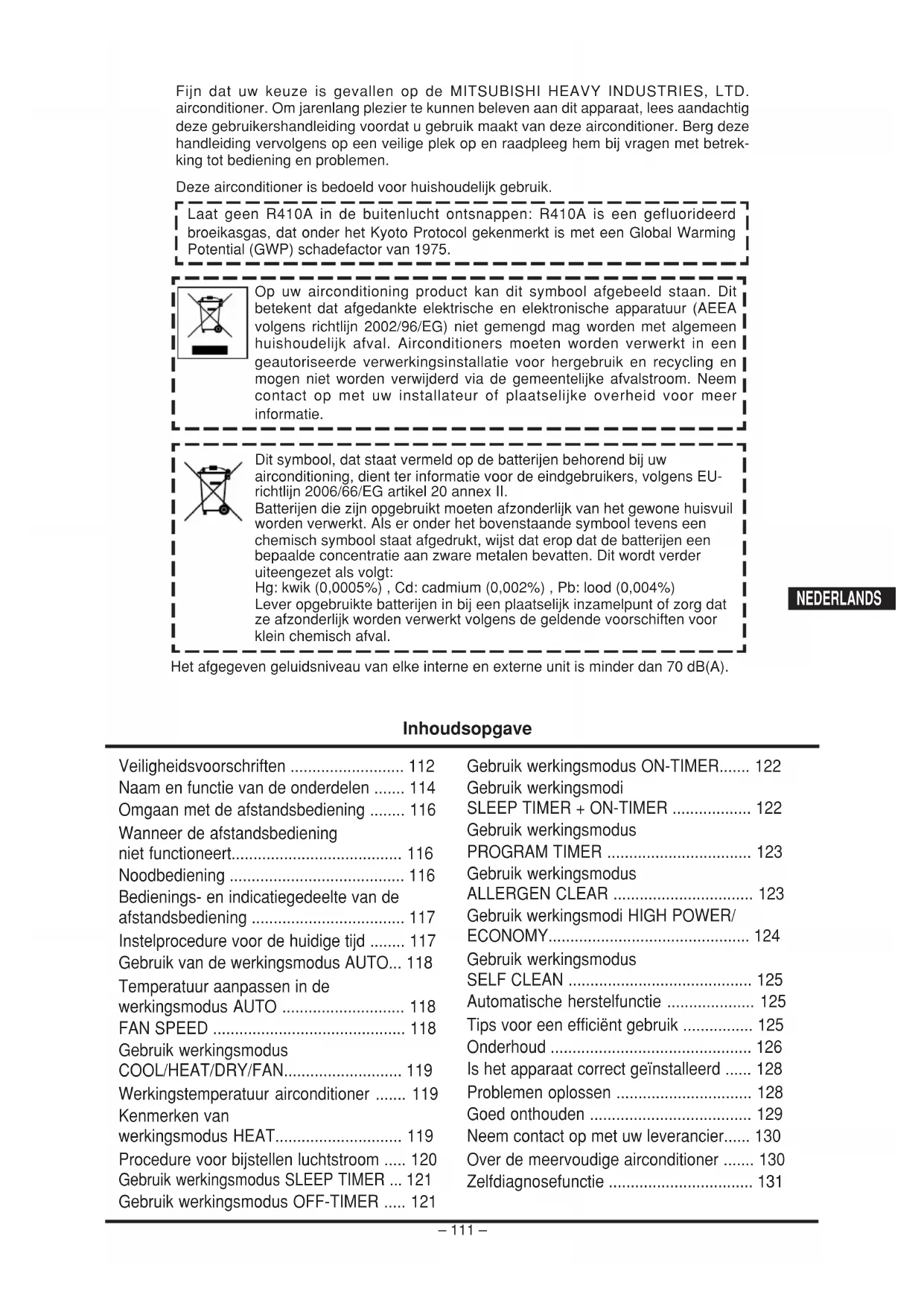

Fijn dat uw keuze is gevallen op de MITSUBISHI HEAVY INDUSTRIES, LTD.

airconditioner. Om jarenlang plezier te kunnen beleven aan dit apparaat, lees aandachtig

deze gebruikershandleiding voordat u gebruik maakt van deze airconditioner. Berg deze

handleiding vervolgens op een veilige plek op en raadpleeg hem bij vragen met betrek-

king tot bediening en problemen.

Deze airconditioner is bedoeld voor huishoudelijk gebruik.

Laat geen R410A in de buitenlucht ontsnappen: R410A is een gefluorideerd

broeikasgas, dat onder het Kyoto Protocol gekenmerkt is met een Global Warming

Potential (GWP) schadefactor van 1975.

NEDERLANDS Veiligheidsvoorschriften 112

Naam en functie van de onderdelen 114

Omgaan met de afstandsbediening 116

Wanneer de afstandsbediening

niet functioneert 116

Bedienings- en indicatiegedeelte van de

afstandsbediening 117

Instelprocedure voor de huidige tijd 117

Gebruik van de werkingsmodus AUTO... 118

Temperatuur aanpassen in de

werkingsmodus AUTO 118

Gebruik werkingsmodus

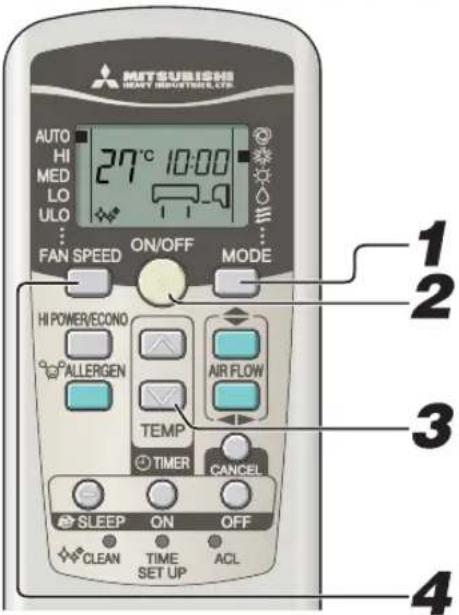

COOL/HEAT/DRY/FAN 119

Werkingstemperatuur airconditioner 119

werkingsmodus HEAT 119

Procedure voor bijstellen luchtstroom 120

Gebruik werkingsmodus SLEEP TIMER ...

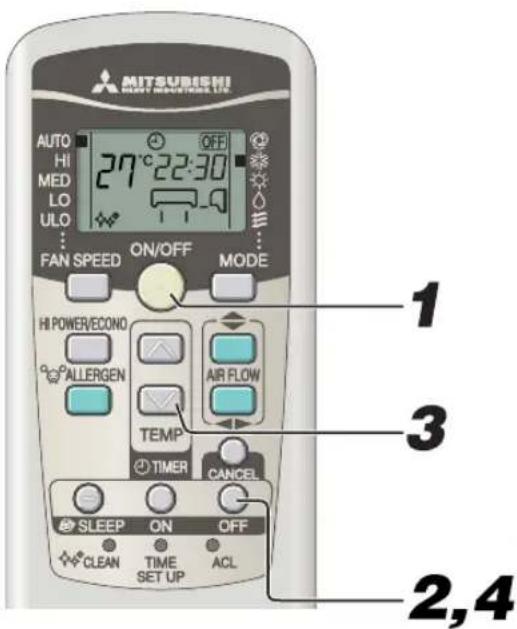

Gebruik werkingsmodus OFF-TIMER 121

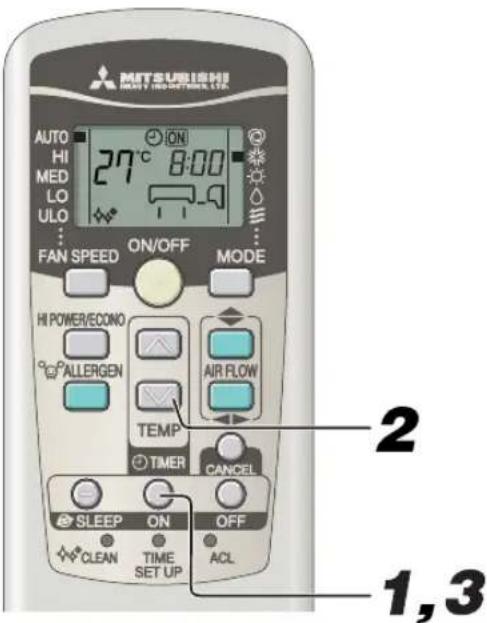

Gebruik werkingsmodus ON-TIMER 122

Gebruik werkingsmodi

SLEEP TIMER + ON-TIMER 122

Gebruik werkingsmodus

Gebruik werkingsmodus

Gebruik werkingsmodi HIGH POWER/

Gebruik werkingsmodus

Automatische herstelfunctie 125

Tips voor een efficiënt gebruik 125

Is het apparaat correct geïnstalleerd 128

Problemen oplossen 128

Neem contact op met uw leverancier 130

Over de meervoudige airconditioner 130

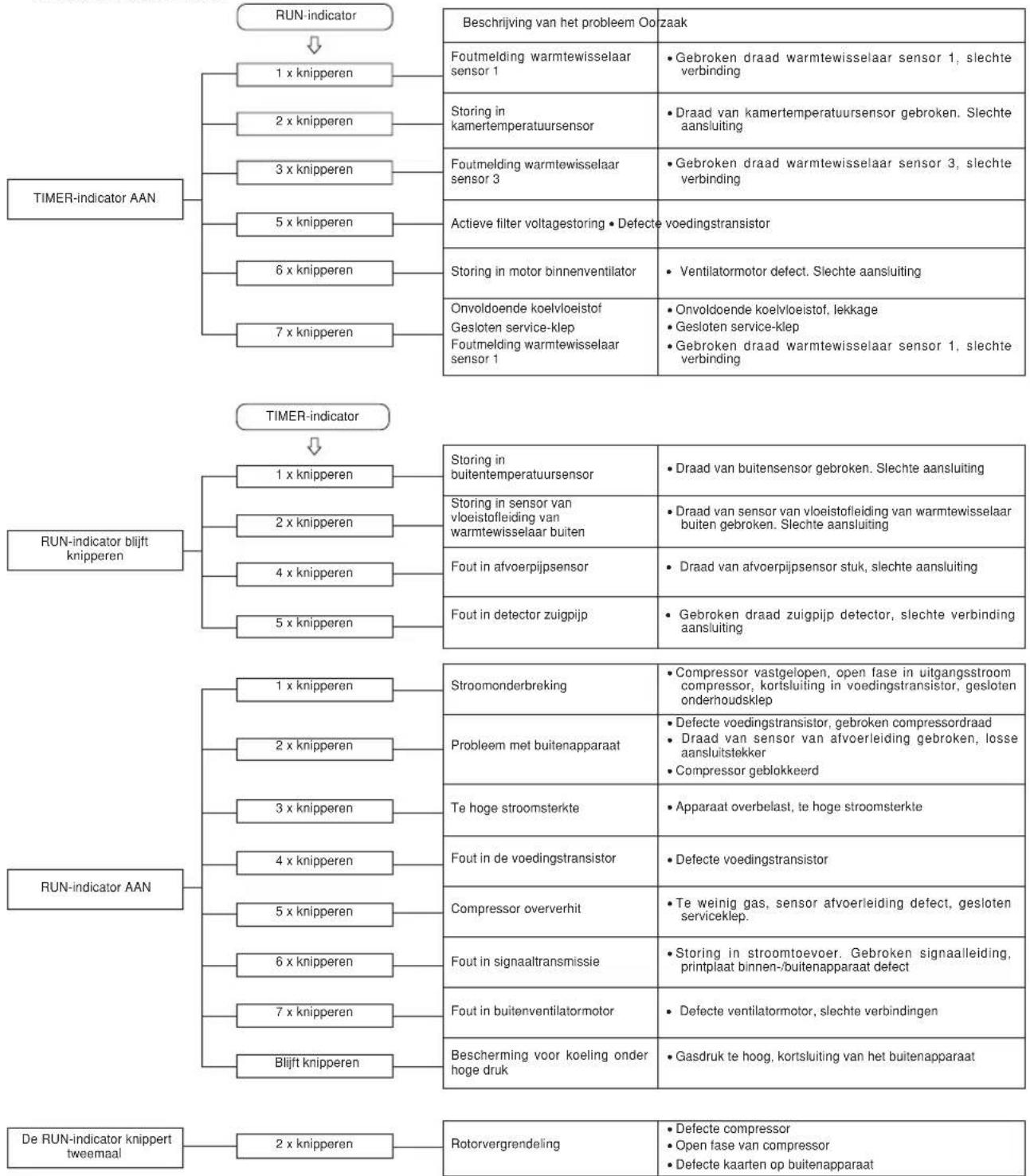

Zelfdiagnosefunctie 131

Op uw airconditioning product kan dit symbool afgebeeld staan. Dit

betekent dat afgedankte elektrische en elektronische apparatuur (AEEA

volgens richtlijn 2002/96/EG) niet gemengd mag worden met algemeen

huishoudelijk afval. Airconditioners moeten worden verwerkt in een

geautoriseerde verwerkingsinstallatie voor hergebruik en recycling en

mogen niet worden verwijderd via de gemeentelijke afvalstroom. Neem

contact op met uw installateur of plaatselijke overheid voor meer

Dit symbool, dat staat vermeld op de batterijen behorend bij uw

airconditioning, dient ter informatie voor de eindgebruikers, volgens EU-

richtlijn 2006/66/EG artikel 20 annex II.

Batterijen die zijn opgebruikt moeten afzonderlijk van het gewone huisvuil

worden verwerkt. Als er onder het bovenstaande symbool tevens een

chemisch symbool staat afgedrukt, wijst dat erop dat de batterijen een

bepaalde concentratie aan zware metalen bevatten. Dit wordt verder

uiteengezet als volgt:

Hg: kwik (0,0005%) , Cd: cadmium (0,002%) , Pb: lood (0,004%)

Lever opgebruikte batterijen in bij een plaatselijk inzamelpunt of zorg dat

ze afzonderlijk worden verwerkt volgens de geldende voorschiften voor

klein chemisch afval.

Het afgegeven geluidsniveau van elke interne en externe unit is minder dan 70 dB(A).

RKW012A401B_NL_111-121 12/08/2010, 14:15111– 112 –

Veiligheidsvoorschriften

• Lees voor gebruik zorgvuldig de “Veiligheidsvoorschriften”, zodat u op de juiste manier met de apparatuur kunt

• Bewaar de handleiding, nadat u hem hebt gelezen, voor toekomstige referentie. Zorg ervoor dat u de handleiding

doorgeeft als iemand anders het beheer over het apparaat overneemt.

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR INSTALLATIE

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR EEN VEILIGE WERKING GEVAAR

• Het systeem is voor huishoudelijk gebruik.

Bij gebruik in sommige omgevingen, zoals een werkplaats, kan het apparaat slecht functioneren.

OPGELET GEVAAR Volg deze voorschriften voor uw eigen veiligheid dus zorgvuldig op.

• De symbolen die in de tekst voorkomen, betekenen het volgende:

GEVAAR OPGELET Foutieve hantering kan leiden tot de dood, ernstige verwonding, enz.

Kan voor ernstige problemen zorgen, afhankelijk van de omstandigheden.

• Het systeem moet worden geïnstalleerd door de leverancier of door een professionele

Het wordt niet aangeraden om het systeem zelf te installeren, aangezien foutieve hantering kan leiden tot

een elektrische schok of brand.

• Installeer het apparaat niet op een plaats waar ontvlambaar gas kan lekken.

Gaslekken kunnen brand veroorzaken.

• Afhankelijk van de plaats van installatie, is het

mogelijk dat een stroomonderbreker

Als u geen stroomonderbreker installeert, kan dit

een elektrische schok veroorzaken.

• Laat de slang helemaal leeglopen, zodat er

geen water in de slang achterblijft.

Onzorgvuldige installatie kan waterlast in de

kamer veroorzaken, waardoor het meubilair nat

• Zorg ervoor dat het systeem goed is geaard.

Aardingslussen mogen niet verbonden worden met een gasleiding, de waterleiding, een bliksemafleider

of een telefoonkabel. Onjuiste installatie van de aarding kan elektrische schokken veroorzaken.

• Stel uzelf niet bloot aan koele lucht gedurende

Dit kan nadelig zijn voor uw lichamelijke

gesteldheid en kan gezondheidsproblemen

• Plaats geen voorwerpen in de

Dit kan letsel tot gevolg hebben omdat de interne

ventilator snel ronddraait.

• Berg de afstandsbediening op buiten bereik van kinderen.

Wanneer dit niet in acht wordt genomen, kan dit resulteren in het inslikken van batterijen of andere

• Gebruik enkel goedgekeurde zekeringen.

Het gebruik van stalen of koperen draden in plaats

van een goedgekeurde zekering is ten strengste

verboden, omdat dit kan resulteren in een storing

• Raak de schakelaars nooit aan met natte

U kunt hierdoor een elektrische schok krijgen.

• Ga niet aan het binnenapparaat hangen.

Als de unit op de grond valt, kunt u gewond raken.

• Plaats geen spuitbussen met ontvlambaar in-

secticide of verf bij de airconditioner en richt

deze niet rechtsreeks op het apparaat.

Dit kan brand veroorzaken.

• Plaats apparatuur die op verbranding werkt

nooit in de luchtstroom van de airconditioner.

De werking van deze apparatuur kan hierdoor

OPGELET RKW012A401B_NL_111-121 12/08/2010, 14:15112– 113 –

❚ Veiligheidsvoorschriften

❚ VEILIGHEIDSVOORSCHRIFTEN VOOR HET VERPLAATSEN OF HERSTELLEN GEVAAR OPGELET

• Maak de airconditioner niet met water

Dit kan elektrische schokken veroorzaken.

• Gebruik het systeem alleen waar voor het

bedoeld is en niet voor andere toepassingen,

zoals voor opslag van voedsel,

precisieapparatuur of kunstvoorwerpen of

voor het houden van planten of dieren.

Dit apparaat is alleen bedoeld voor gebruik in

gewone huiskamers. Het gebruik van het

apparaat op andere plaatsen kan schadelijk zijn

voor de kwaliteit van voedsel, enzovoort.

• Plaats geen voorwerpen met water, zoals een

vaas, op het apparaat.

Wanneer er water in het apparaat terechtkomt,

kan dit de installatie beschadigen en een

elektrische schok veroorzaken.

• Installeer het systeem niet op een plaats

waar de luchtstroom direct gericht is op

Dit is schadelijk voor hun gezondheid.

• Ga niet op de airconditioner zitten en plaats

Als de airconditioner omvalt of als er spullen

vanaf vallen, kan dit letsel tot gevolg hebben.

• Controleer na langdurig gebruik de

draagconstructie van de airconditioner en

herhaal dit van tijd tot tijd.

Als u schade aan het apparaat niet onmiddellijk

laat repareren, kan het apparaat naar beneden

vallen en verwondingen veroorzaken.

• Raak de aluminium ribben op

luchtwarmtewisselaar niet aan.

Dit kan resulteren in verwondingen

• Plaats geen huishoudelijke elektrische

apparaten of meubelen onder het binnen- of

Condensatie die van het apparaat valt, kan

vlekken maken en een ongeval of een

elektrische schok veroorzaken.

• Stel het systeem niet zonder de luchtfilter in

Dit kan storing aan het systeem veroorzaken

wegens het verstopt raken van de

• Niet onmiddellijk na werking de netvoeding

Wacht minstens 5 minuten, anders bestaat er

een risico voor waterlekkage of storing.

• Niet het systeem met de

hoofdvoedingschakelaar besturen.

Dit kan brand of waterlekkage veroorzaken.

Bovendien kan de ventilator onverwachts starten

wat persoonlijk letsel kan veroorzaken.

• Als u het systeem samen met een apparaat

gebruikt waarin verbranding plaatsvindt,

moet u de binnenlucht regelmatig ventileren.

Onvoldoende ventilatie kan ongelukken door

zuurstofgebrek veroorzaken.

• Ga stevig op een huishoudtrapje staan of een

ander stabiel voorwerp wanneer u het

inlaatpaneel en de filters verwijdert.

Wanneer deze instructie niet in acht wordt

genomen, kan dit resulteren in letsel doordat

onveilige voorwerpen omvallen.

• Wanneer u het systeem reinigt, schakel het

apparaat uit koppel de stroomtoevoer los.

Open het paneel nooit als de interne ventilator

• Plaats geen voorwerpen vlakbij het

buitenapparaat en zorg dat er zich geen

bladeren rond het buitenapparaat ophopen.

Als er zich voorwerpen of bladeren rond het

apparaat bevinden, kan er ongedierte in het

apparaat terecht komen die elektrische

onderdelen kunnen aanraken en dat kan leiden

tot een storing, rook of brand.

• Contacteer uw leverancier om de binnenzijde

van het binnenapparaat te reinigen. Probeer

dit zeker niet zelf te doen.

Het gebruik van niet-geschikte

reinigingsmiddelen of onjuiste

reinigingsmethoden, zou de plastic onderdelen

kunnen aantasten en lekkage kunnen

veroorzaken. Als het reinigingsmiddel in contact

komt met de elektrische onderdelen of de motor

van het apparaat kan er schade, rook of brand

• Schakel het apparaat uit en koppel de

stroomtoevoer los als er kans is op onweer

met donder en bliksem.

Dit kan schade veroorzaken aan het apparaat.

• Niet zelf reparaties of modificaties uitvoeren. Raadpleeg de dealer als de unit moet worden

Als u zelf de unit repareert of modificeert, kan dit waterlekkage, elektrische schok of brand veroorzaken.

• Raadpleeg uw leverancier voor herstellingen.

Ondeskundige reparatie kan elektrische

schokken, brand enzovoort, tot gevolg hebben.

• In het geval dat de airconditioner verplaatst

moet worden, raadpleeg uw leverancier of

een professionele vakman.

Verkeerde installatie kan waterlekkage,

elektrische schokken, brand enzovoort, tot

• Als u iets abnormaals waarneemt (zoals

brandgeur, …), schakel het apparaat uit,

koppel de stroomtoevoer los en contacteer

Als u het systeem onder dergelijke

omstandigheden blijft gebruiken, kan dit schade

aan het apparaat, elektrische schokken of brand

• Als de airconditioner niet goed koelt of verwarmt,

kan dat te wijten zijn aan een vloeistoflek. Neem

contact op met uw leverancier.

Als er koelmiddel bijgevuld moet worden,

raadpleeg dan uw dealer voor nadere

Als het koelmiddel in contact komt met de blote

huid, kan dit bevriezing veroorzaken.

Als u teveel koelgas inademt, kan dit een een

slechte werking van de zenuwen veroorzaken,

zoals duizeligheid en hoofdpijn of een slechte

werking van de hartfunctie zoals een

onregelmatige hartslag en hartkloppingen van

voorbijgaande aard. Als er echter toch

koelmiddel uit het apparaat zou lekken op een

verwarmingselement, fornuis, oven of een

andere warmtebron, kunnen schadelijke

RKW012A401B_NL_111-121 12/08/2010, 14:15113– 114 –

Naam en functie van de onderdelen

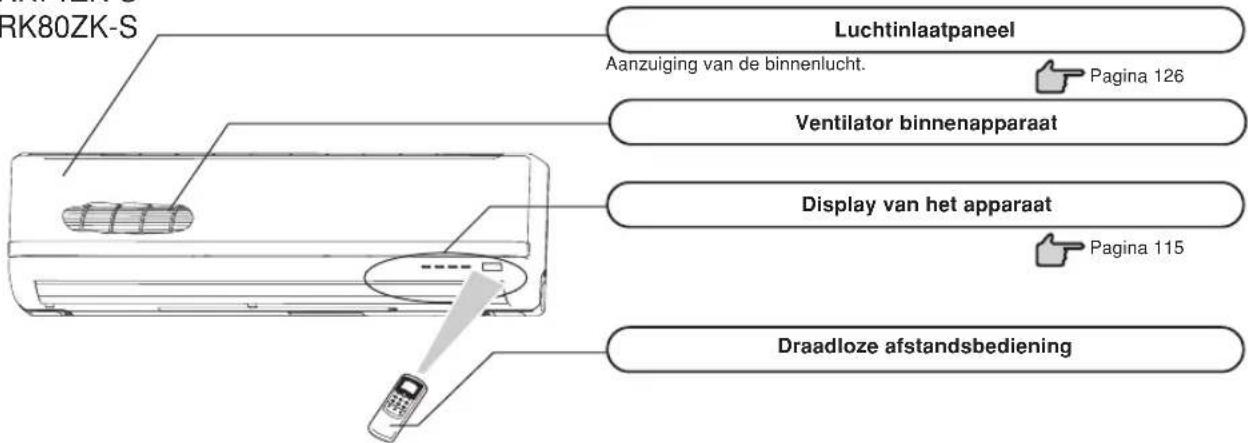

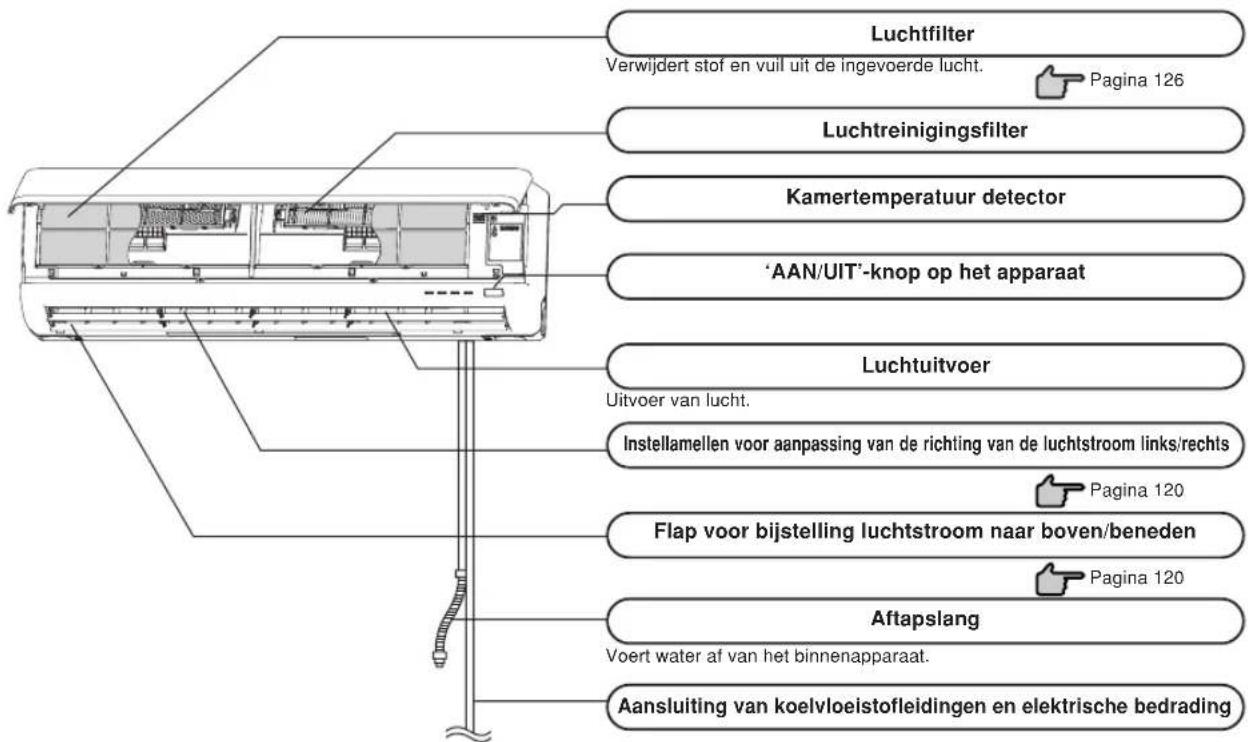

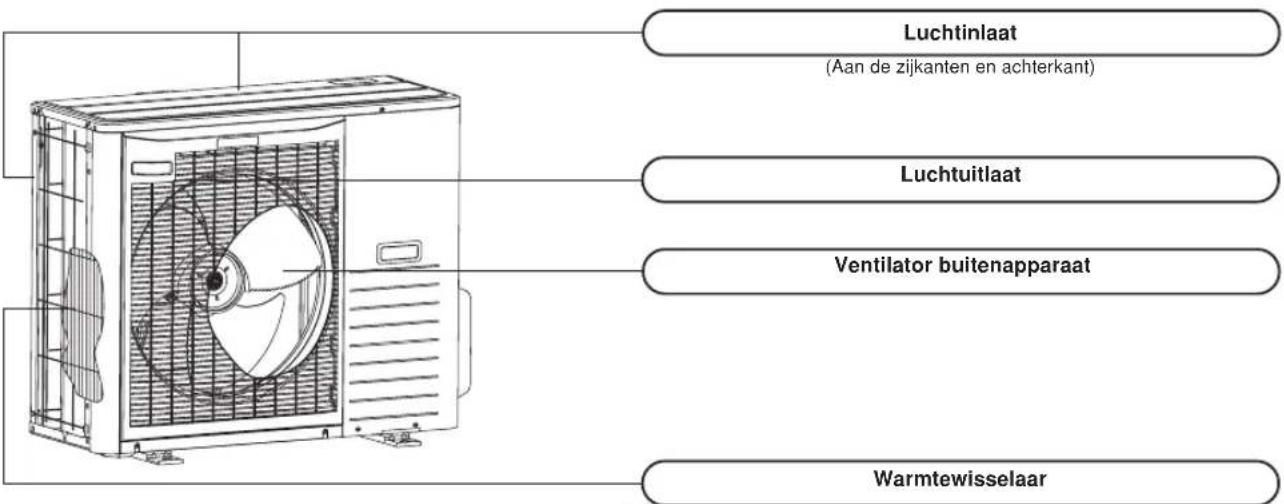

BINNENAPPARAAT BUITENAPPARAAT Luchtuitlaat

Luchtinlaat (Aan de zijkanten en achterkant) Ventilator buitenapparaat

SRK63ZK-S SRK71ZK-S SRK80ZK-S Luchtreinigingsfilter

Luchtinlaatpaneel Aanzuiging van de binnenlucht. Luchtfilter Verwijdert stof en vuil uit de ingevoerde lucht. ‘AAN/UIT’-knop op het apparaat

Kamertemperatuur detector

Aansluiting van koelvloeistofleidingen en elektrische bedrading

Flap voor bijstelling luchtstroom naar boven/beneden

Draadloze afstandsbediening

Aftapslang Voert water af van het binnenapparaat. Instellamellen voor aanpassing van de richting van de luchtstroom links/rechts

Luchtuitvoer Uitvoer van lucht. Display van het apparaat

Ventilator binnenapparaat Pagina 126 Pagina 126 Pagina 120 Pagina 120 Pagina 115 RKW012A401B_NL_111-121 12/08/2010, 14:15114– 115 –

Display van het apparaat

Naam en functie van de onderdelen

Houder voor draadloze

Houtschroef (aantal:2)

(voor bevestiging van de houder

voor de afstandsbediening)

Allergeenverwijderend filter

Fotokatalytisch, wasbaar,

geurverdrijvend filter

• Zoemer voor afstandsbediening

Als de vooraf ingestelde temperatuur 24°C, automatische werking en automatische luchtstroom zijn geselecteerd, klinkt de

Bij het uitschakelen van de airconditioner door op de aan-/uitknop te drukken (behalve in de modus CLEAN) klinkt de zoemer (Pi).

Deze functie is handig bij het gebruik van de airconditioner in het donker.

OPMERKING Vooraf ingestelde temperatuur

Instelling luchtstroom RUN TIMER ECONO ON

OFF HI POWER ECONO Iampje (oranje) Is verlicht als ECONOMY actief is. HI POWER lampje (groen) Is verlicht als HIGH POWER actief is. TIMER lampje (geel) Verlicht tijdens de werkingsmodus TIMER.Met deze knop kunt u het apparaat in of uitschakelenwanneer de afstandsbediening niet beschikbaar is.

Pagina 116 Knop ON/OFF op het apparaat

Ontvanger voor afstandsbedieningssignaal

ON OFF 1.5 sec.0.5 sec.3 sec.1 sec.

Omgaan met de afstandsbediening

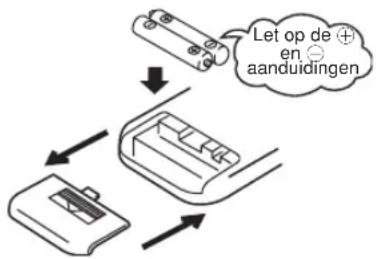

Batterijen vervangen De volgende gevallen duiden op lege batterijen. Vervang oude batterijen door nieuwe.• U hoort geen piep na het versturen van een signaal.• De weergave van de display is slecht zichtbaar.Verwijder het afdekplaatje enverwijder de oude batterijen.Plaats de nieuwe batterijen.R03 (AAA Micro-formaat) x2Plaats het afdekplaatjeterug.Druk de ACL-schakelaar metde punt van een balpen in.• Laat de afstandsbediening nietvallen. Ga er voorzichtig mee om.• Kom niet in de buurt vanwarmtebronnen, zoals eenelektrisch tapijt of oven.• Plaats geen zware voorwerpen opde afstandsbediening en ga er nietop staan.• Plaats geen obstakels tussen deairconditioner en deafstandsbediening.• Mors geen vloeistoffen op deafstandsbediening.• Laat de afstandsbediening nietliggen in direct zonlicht of andersterk licht. Waarschuwing bij het gebruik van de afstandsbediening • Gebruik geen oude en nieuwe batterijen samen.• Verwijder de batterijen als u de afstandsbediening gedurende lange tijd nietgebruikt.• De batterijen zouden 6 tot 12 maanden moeten werken bij een normaal gebruik,volgens JIS of IEC standaarden. Als de batterijen langer worden gebruikt, of alsu ongespecificeerde batterijen gebruikt, kan er vloeistof uit de batterijen lekken,waardoor er een storing in de afstandsbediening kan optreden.• De aanbevolen gebruiksduur van de batterijen staat aangegeven op debatterijen zelf. Dit kan, afhankelijk van de productiedatum, korter zijn dan dievan de airconditioner. De batterij kan echter nog steeds werkzaam zijn nahet verstrijken van zijn nominale levensduur.■ Wanneer de display iets abnormaals weergeeft, drukt u op de ACL-schakelaarmet de punt van een balpen. De houder van de afstandsbediening gebruiken U kunt de afstandsbediening met de houder aan demuur of aan een pilaar bevestigen. Controleer,voordat u de afstandsbediening op deze manier be-vestigt, of de airconditioner het signaal goed kanontvangen.U plaatst of verwijdert de afstandsbediening door dezein houder naar beneden of naar boven te bewegen.Let op de ,en -aanduidingen• Zijn de batterijen bijna leeg? “Batterijen vervangen” hierboven.Vervang de oude batterijen door nieuwe en probeeropnieuw. Wanneer de afstandsbediening niet functioneert • Als de afstandsbediening nog nietfunctioneert, gebruik dan de noodbediening.Raadpleeg uw leverancier om de afstandsbedieningte laten controleren. Strikt verbodenOPMERKING Hieronder Noodbediening • Met de knop ON/OFF op het apparaat schakelt u deairconditioner in en uit zonder gebruikmaking van deafstandsbediening.Werkingsprogramma• OPERATION MODE : AUTO• FAN SPEED : AUTO• AIR FLOW : AUTO• Het apparaat wordt ingeschakeld door te drukken op de knop ON/OFFop het apparaat; het wordt weer uitgeschakeld door nogmaals op deknop te drukken. • Houd de ON/OFF in/uitschakeltoets van het apparaat niet langer dan 5 seconden achtereen ingedrukt. (Bij het langer dan 5 seconden ingedrukt houden, wordt de automatische koeling ingeschakeld die gebruikt wordt tijdensonderhoud of het verplaatsen van de airconditioner.)OPMERKINGKnop ON/OFF op het apparaat RKW012A401B_NL_111-121 12/08/2010, 14:15116– 117 –

Bedienings- en indicatiegedeelte van de afstandsbediening

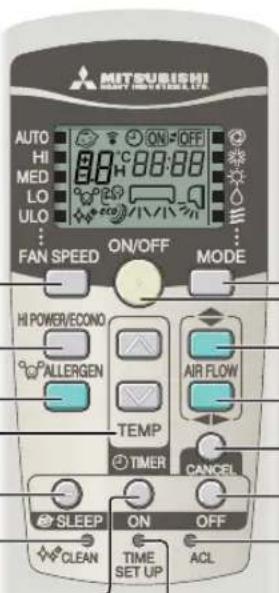

Transmissieprocedure

Wanneer u op een knop op de afstandsbediening drukt (waarbij de afstandsbediening op de airconditioner is gericht), wordt er een signaal overgezonden.Wanneer het signaal op de juiste wijze wordt ontvangen, laat het apparaat een piep horen.Voorbeeld: Instellen op 10:30. Druk op de TIME SET UP schakelaar. Druk deze knop in met de punt van een balpen of iets dergelijks.De display met de tijdsaanduiding knippert en kan ingesteld worden op dehuidige tijd. Druk op de knop of . (Ingesteld op 10:30) Druk op de TIME SET UP schakelaar. De display stopt met knipperen waarna de instelling is voltooid.Druk binnen de 60 seconden op deze knop na de actie uit stap 2, anderswordt de tijd niet ingesteld.OPMERKING 2 • De tijdklokfunctie werkt op basis van de klok. Stel deze dus correct in.• De afstandsbedieningsgegevens worden teruggesteld wanneer dehuidige tijd wordt ingesteld. 1

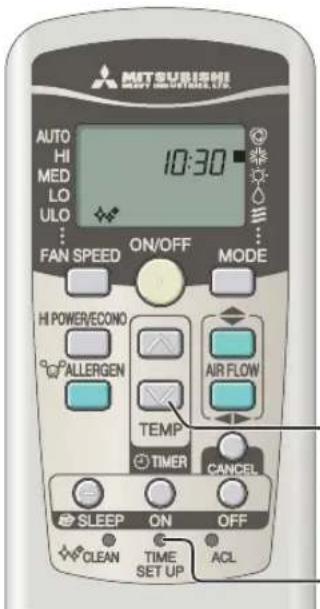

Instelprocedure voor de huidige tijd

■ Wanneer u de batterijen insteekt, maakt de huidige tijd automatisch plaats voor de tijdinstelstand. 13:00 wordt als actuele tijd weergegeven. Stel de juiste tijd in.Knop ALLERGEN CLEARMet deze knop kiest u dewerkingsmodus ALLERGEN CLEAR(allergenen verwijderen). Pagina 123Knop ON/OFF (verlicht)Druk om de werking te starten, druk nogeen keer om te stoppen.Knop HI POWER/ECONOMet deze knop schakelt u tussen destanden HIGH POWER en ECONOMY.Knop AIRFLOW (OMHOOG/OMLAAG)Met deze knop kunt u de richting van deluchtstroom (omhoog/omlaag) wijzigen. Pagina 120Schakelaar TIME SET UP (tijd instellen)Met de ‘TIME’-knop stelt u de tijd in. Pagina 117Knop SLEEPDeze knop selecteert dewerkingsmodus SLEEP. Pagina 121CLEAN-schakelaarDeze schakelaar selecteert de modusCLEAN. Pagina 125Knop AIRFLOW (LINKS/RECHTS)Met deze knop kunt u de richting van de luchtstroom(Left/right) wijzigen.Knop CANCELMet deze knop annuleert u de instellingvan de tijdklok voor ON, OFF en SLEEP.Knop FAN SPEEDElke keer er op een knop wordt gedrukt,wordt de display ingeschakeld. Pagina 118• De bovenstaande afbeelding toont alle bedienings-elementen, maar in de praktijk worden alleen derelevante onderdelen getoond.Knop TEMPERATUREMet deze knop stelt u dekamertemperatuur in. (Deze knoppenworden ook gebruikt om het huidigetijdstip en de tijdklokfunctie in testellen.)Knop ON TIMERMet deze knop schakelt u de tijdklok in. Pagina 122Selectieknop OPERATION MODEElke keer er op een knop wordt gedrukt,wordt de display ingeschakeld.Knop OFF TIMERMet deze knop schakelt u de tijdklok uit. Pagina 121ACL-schakelaarHiermee reset u de microcomputer. Pagina 116 Pagina 124 Pagina 118,119 Pagina 120 RKW012A401B_NL_111-121 12/08/2010, 14:15117– 118 –

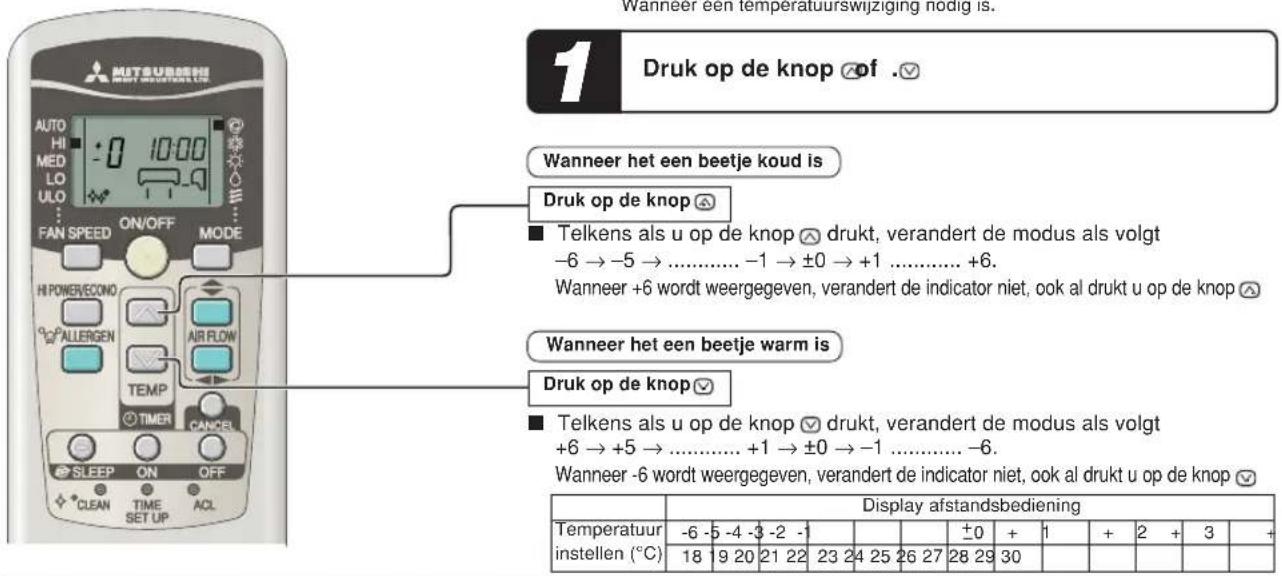

Temperatuur aanpassen in de werkingsmodus AUTO

■ Zelfs tijdens de werkingsmodus AUTO kan de luchttemperatuur worden aangepast. Met de knoppen en zijn 6

aanpassingsniveaus mogelijk.Tijdens de automatische werking wordt 24°C ingesteld, zowel voor verwarming als koeling. Wanneer een temperatuurswijziging nodig is. Druk op de knop of .

■ Telkens als u op de knop drukt, verandert de modus als volgt

–6 → –5 → –1 → ±0 → +1 +6.

Wanneer +6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop . Wanneer het apparaat niet in de werkmodus AUTO is: Druk op de knop MODE. Verplaats het [ merkteken] naar de positie (Auto).Richt de afstandsbediening naar de airconditioner, en Druk op de knop ON/OFF.

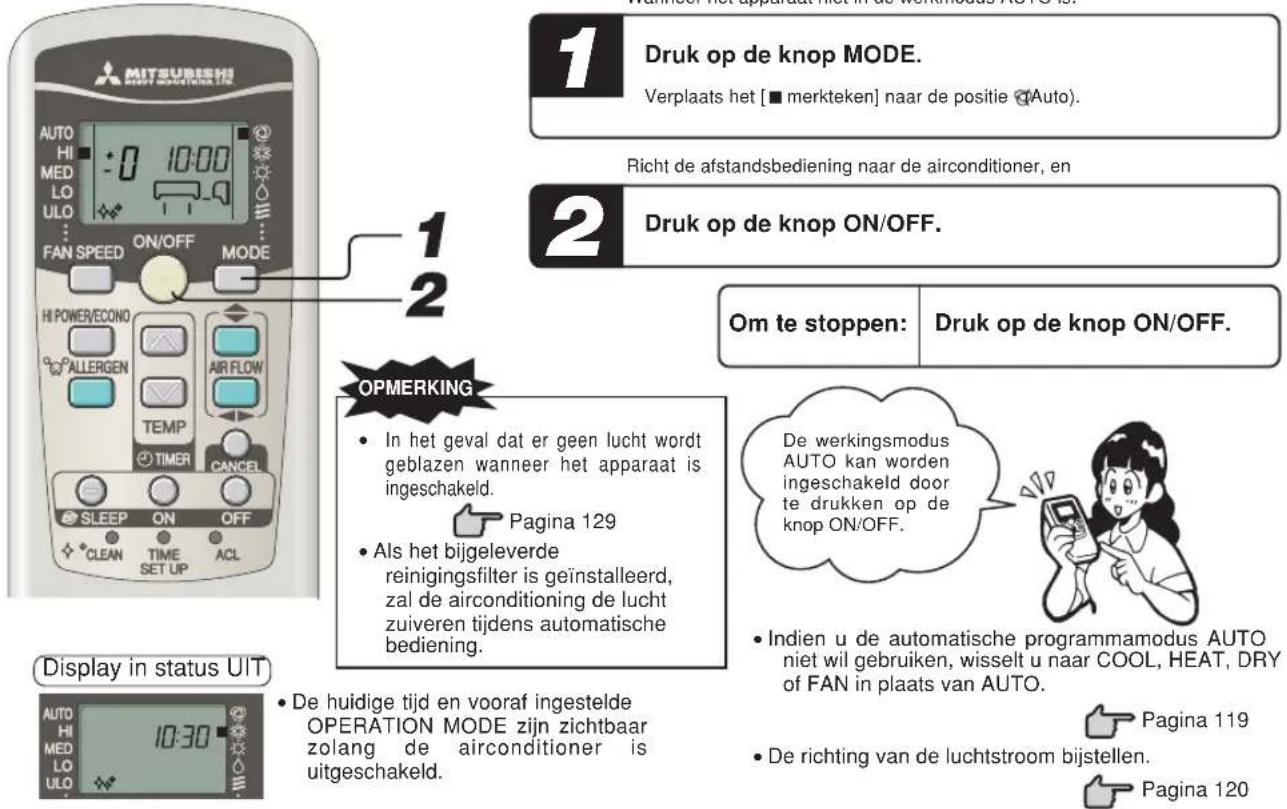

Gebruik van de werkingsmodus AUTO

■ De werkingsmodus AUTO selecteert automatisch de werkingsmodus (COOL, HEAT, DRY), afhankelijk van de kamertemperatuur op

het moment dat deze wordt ingeschakeld.

In het geval dat er geen lucht wordt

geblazen wanneer het apparaat is

• De richting van de luchtstroom bijstellen.

FAN SPEED Druk op de knop FAN SPEED Verplaats het [ merkteken] naar de gewenste ventilatorsnelheid. • Indien u de automatische programmamodus AUTO

niet wil gebruiken, wisselt u naar COOL, HEAT, DRY

of FAN in plaats van AUTO.

2 Druk op de knop . Om te stoppen: Druk op de knop ON/OFF.

1 Druk op de knop .Wanneer het een beetje warm isDe werkingsmodusAUTO kan wordeningeschakeld doorte drukken op deknop ON/OFF.

OPMERKING Pagina 120

• Als het bijgeleverde

reinigingsfilter is geïnstalleerd,

zal de airconditioning de lucht

zuiveren tijdens automatische

bediening. Wanneer het een beetje koud is ■ Telkens als u op de knop drukt, verandert de modus als volgt

+6 → +5 → +1 → ±0 → –1 –6.

Wanneer -6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop .

■ U kunt de capaciteit van de airconditioner instellen in de

modus verwarmen, koelen of ventileren.

• Wanneer u de FAN SPEED-schakelaar van HI naar LO omzet,

kunt u mogelijk de koelvloeistof door het systeem horen lopen.

OPMERKING Display in status UIT

• De huidige tijd en vooraf ingestelde

OPERATION MODE zijn zichtbaar

zolang de airconditioner is

uitgeschakeld. Display afstandsbediening-6 -5 -4 -3 -2 -1 + 0+1 +2+3 +4+5+618 19 20 21 22 23 24 25 26 27 28 29 30Temperatuurinstellen (°C)Capaciteit volgens uw keuzeFAN SPEEDAutomatisch ingesteld door computer AUTO Krachtig met grote capaciteit HI Standaardinstelling MED Energiespaarstand

LO Stille werking ULO AUTO HI MED LO ULO RKW012A401B_NL_111-121 12/08/2010, 14:16118– 119 –

Gebruik werkingsmodus COOL/HEAT/DRY/FAN Richt de afstandsbediening naar de airconditioner, enDruk op de selectieknop MODE.Verplaats het [ merkteken] naar de gewenste werkingsmodus.(Cool), (Heat), (Dry), (Fan)Druk op de knop ON/OFF.Druk op de knop TEMP.Druk op de knop of voor de gewenste temperatuur.StandaardDruk op de knop FAN SPEED.Stel de gewenste ventilatorsnelheid in.Om te stoppen:Druk op de knop ON/OFF.Procedure voor aanpassing richting luchtstroom. Pagina 120• In het geval dat er geen lucht wordt geblazen wanneer hetapparaat begint te verwarmen. Pagina 129 Werkingstemperatuur airconditioner

■ Gebruik het apparaat binnen het onderstaande werkingsbereik. Gebruik buiten dit bereik kan resulteren in inschakeling van beveiligingselementen waardoor het apparaat niet kan worden gebruikt.Koelfunctie VerwarmingsfunctieBuitentemperatuur Ca. -15 tot 46 °C Ca. -15 tot 21 °CBinnentemperatuur Ca. 18 tot 32 °C Ca. 15 tot 30 °CMinder dan ca. 80 %Het langdurig gebruik van het apparaat bij eenVochtigheid binnen vochtigheidsniveau van meer dan 80% kan resulteren incondensvorming op het oppervlak van binnenapparaat,wat waterdruppels tot gevolg heeft.

Kenmerken van werkingsmodus HEAT Mechanisme en capaciteit van werkingsmodus HEAT ■ Mechanisme • Het apparaat haalt warmte uit de koude buitenlucht, brengt die naar binnen en verwarmt de kamer. Een eigenschap van een warmtepompsysteem is dat de verwarmingscapaciteit afneemt wanneer de temperatuur van de buitenlucht kouder wordt. • Het kan een tijdje duren voordat de airconditioner warme lucht afgeeft, wanneer u het apparaat inschakelt.

• Indien de buitentemperatuur erg laag wordt, is het verstandig een aanvullende warmtebron te gebruiken.

Indien de buitentemperatuur laag wordt en de vochtigheid hoog is, kan de warmtewisselaar in het buitenapparaat bevriezen, hetgeen efficiënte verwarming verhindert. Als dat gebeurt, is de automatische ontdooifunctie geactiveerd en tijdens het ontdooien stopt de verwarming gedurende 5 tot 15 minuten.

• De ventilator in zowel het binnen- als het buitenapparaat stopt en de indicator RUN knippert langzaam (1,5 sec. ON, 0,5 sec. OFF) tijdens het ontdooien. • Het buitenapparaat kan stoom afgeven tijdens het ontdooien. Dit is om het ontdooien te helpen en is geen storing. • De werkingsmodus HEAT wordt hervat, zodra het ontdooien is voltooid. 4

1 OPMERKING• Het programma voor de werking kan tevens worden ingesteldof gewijzigd wanneer de airconditioner niet is ingeschakeld. —

RKW012A401B_NL_111-121 12/08/2010, 14:16119– 120 –

• Wanneer de verwarming wordt gestart, staan de flap en lamel vast op een bepaalde positie, horizontaal in het midden, om koude tocht te vermijden, en zullen terugkeren naar de positie die eerder was ingesteld nadat de warme luchttoevoer start. • De richting van de flap en lamel worden in de horizontale positie in het midden gezet wanneer de kamer de gewenste temperatuur bereikt en de compressor stopt of wanneer de ontdooifunctie actief is. • De richting van de luchtstroom kan niet worden gewijzigd in de bovenvermelde situaties. Wijzig de richting van de luchtstroom nadat de warme lucht wordt uitgeblazen en de flap/lamel naar de ingestelde positie gaat. Procedure voor bijstellen luchtstroom

■ U kunt de richting naar links of naar rechts aanpassen met de knop AIRFLOW (LEFT/RIGHT) op de afstandsbediening. Elke

keer als u op deze knop drukt wijzigt de modus als volgt:

Bijstellen modus AIRFLOW (LEFT/RIGHT).

MEMORY FLAP (FLAP OF LAMEL GESTOPT) Wanneer u éénmaal op de knop AIRFLOW (UP/DOWN of LEFT/RIGHT) drukt terwijl de flap oflamel in beweging is, zullen deze stoppen op hun positie. Omdat deze hoek wordt opgeslagen inde microcomputer, zullen de flap en lamel automatisch naar deze positie terugkeren als hetapparaat een volgende keer wordt opgestart. Aangezien deze hoek wordt opgeslagen in de micro-computer, wordt de flap of lamel automatisch weer op deze hoek ingesteld wanneer het apparaatopnieuw wordt ingeschakeld.

OPMERKING VOOR HET VERWARMEN HEAT COOL, DRY • Aanbevolen hoek voor de flap bij hetstoppen(Luchtstroomschuin naar voren)(Horizontaleluchtstroom) GEVAAR

Stel objecten niet gedurende lange tijd bloot aan de luchtstroom van de

Wanneer in werkingsmodus COOL of DRY, laat dan het apparaat niet

gedurende een lange periode werken als de luchtuitvoer naar beneden gericht

is. Anders kan er vocht condenseren op de buitenste rooster en naar beneden

druppelen. Hierdoor kan er vocht condenseren op het buitenste rooster en er

kan water gaan druppelen.

Probeer de flappen en lamellen niet met de hand te verstellen, omdat de

controlehoek kan veranderen en de flap of lamel dan niet meer volledig kan

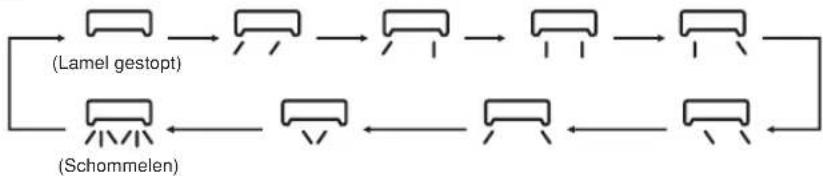

De richting van de luchtstroom aanpassen

■ U kunt de richting naar boven/naar benedenaanpassen met de knop AIRFLOW (OMHOOG/OMLAAG) op de afstandsbedie-

ning. Elke keer als u op deze knop drukt wijzigt de modus als volgt:

Bijstellen modus AIRFLOW (OMHOOG/OMLAAG). (Schommelen)(Flap is gestopt)(Lamel gestopt)(Schommelen) ■ Als de luchtschommeling naar boven/naar beneden en de luchtschommeling naar links/naar rechts tegelijk worden geactiveerd,

ontstaat er een luchtstroom in meerdere richtingen.

Luchtstroom in meerdere richtingen (luchtwerveling naar boven/naar beneden en

luchtwerveling naar links/naar rechts)

links/naar rechts Dikke lijn : beweegt snelDunne lijn : beweegt langzaamStopt 5 secondenin deze stand.Stopt 5 seconden indeze stand. In de werkingsmodus

HEAT Linkerlamel Rechterlamel • De feitelijke positie van de klep en het rooster kunnen afwijken van de illustratie.

OPMERKING In de werkingsmodi

COOL, DRY en FAN In de werkingsmodus

HEAT In de werkingsmodi

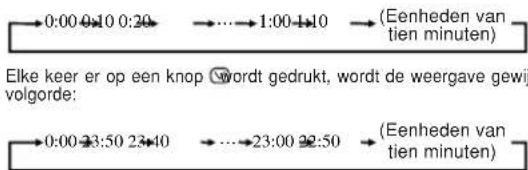

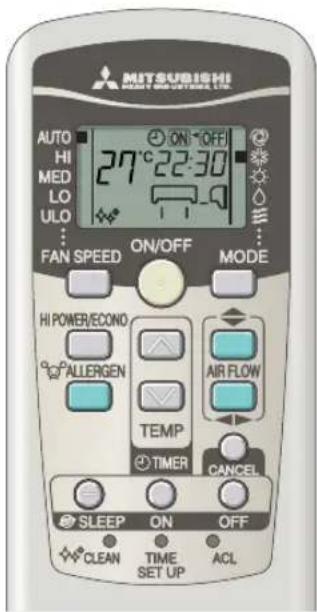

1 No indication(cancelled) ... (Units of one hour)■ Als u hierop drukt wanneer het apparaat is uitgeschakeld,De werkingsmodus SLEEP TIMER start met de vorige instellingen, en deairconditioner wordt terug uitgeschakeld wanneer de tijd verstreken is.■ Als u hierop drukt wanneer het apparaat is ingeschakeld,de airconditioner wordt uitgeschakeld wanneer de ingestelde tijd verstreken is.Elke keer als u op deze knop drukt, wijzigt de aanduiding als volgt:Voorbeeld: U wilt dat het apparaat na 7 uur wordt uitgeschakeldIngesteld op Het lampje van de tijdklok brandt (geel). h • Het apparaat stopt automatisch nadat de ingestelde tijdsduur is verstreken. Gebruik werkingsmodus SLEEP TIMER ■ Het apparaat stopt automatisch aan het einde van de ingestelde tijdsduur. De ingestelde temperatuur wordt automatisch geregeld wanneer een bepaalde tijd is verstreken om te vermijden dat het te koud of te warm wordt. Pagina 123De ingestelde tijd wijzigenStel een nieuwe tijd in door op de knop SLEEP tedrukken.De ingestelde tijd wijzigenStel een nieuwe tijd in met behulp van de knopOFF- TIMER.UitschakelingsprocedureDruk op de knop CANCEL om de tijdklok op dedisplay uit te schakelen. • De SLEEP ruststand werkt niet tijdens de ALLERGEN CLEAR filterwerking.• Dit kan niet samen met OFF-TIMER ingesteld worden.OPMERKINGUitschakelingsprocedureDruk op de knop CANCEL om de SLEEP-indicator uit te zetten.Voorbeeld: U wilt het apparaat uitschakelen om 22:30.Druk op de knop ON/OFF.Druk op de knop OFF-TIMER.De indicator OFF-TIMER knippert.Druk op de knop of .Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd inde volgorde:0:00 0:10 0:20 ... 1:00 1:10Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd inde volgorde:0:00 23:50 23:40 ... 23:00 22:50Ingesteld op 22:30.Druk op de knop OFF-TIMER.Als de display stopt met knipperen en continue brandt, is de instellingvoltooid.Het tijdkloklampje (geel) brandt.• Het apparaat stopt aan het einde van het ingestelde tijdvak.• Druk binnen 60 seconden op deze knop na de actie uit stap 3, anderswordt de tijd niet ingesteld.• De huidige tijd wordt niet getoond tijdens de werkingsmodus OFF-TIMER.• De OFF-TIMER uitschakelklok werkt niet tijdens de ALLERGEN CLEARfilterwerking.• Een verschil tussen de werkingsmodus SLEEP TIMER en OFF-TIMER isdat de temperatuur niet automatisch wordt ingesteld bij deze laatste.OPMERKINGDruk op de knop SLEEP. 1 (Eenheden vantien minuten)(Eenheden vantien minuten) 3

2 (Eenheden van één uur)Geen aanduiding(geannuleerd) Gebruik werkingsmodus OFF-TIMER ■ Het apparaat stopt automatisch wanneer de ingestelde tijd wordt bereikt.Start de operatie vanaf stap 1 als de airconditioner is uitgeschakeld. Als deze is ingeschakeld, begint u bij stap 2. 1

2 Voorbeeld: U wilt een aangename kamertemperatuur om 8:00. Druk op de knop ON-TIMER. De indicator ON TIMER knippert. 3

■ Het apparaat wordt 5 tot 60 minuten voor de ingestelde tijd ingeschakeld, zodat de kamer een optimale temperatuur bereikt op het ingestelde tijdstip. Pagina 123De werking van de ON-TIMER kan worden ingesteld ongeacht of het apparaat is ingeschakeld. Druk op de knop ON-TIMER. Als de display stopt met knipperen en continue brandt, is de instellingvoltooid.De schakelkloklamp (geel) brandt.De werkingsmodus stopt als dit is ingesteld tijdens de werking. Gebruik werkingsmodi SLEEP TIMER + ON-TIMER ■ Gecombineerd gebruik van de werkingsmodi SLEEP TIMER en ON-TIMER.Voorbeeld: Het apparaat dient binnen 3 uur te worden uitgeschakeld, en rond8:00 uur dient de ingestelde temperatuur terug bereikt te zijn. ■ Instelling SLEEP TIMER Instellen volgens de procedure op pagina 121.Ingesteld op ■ Instelling van de werkingsmodus ON-TIMER Stel de werkingsmodus ON-TIMER in volgens bovenstaande proce-dure.Ingesteld op Het instellen van het tijdkloklampje (geel) van dit apparaat is voltooid. h • Nadat de ingestelde tijd voor SLEEP TIMER bereikt is, stopt hetapparaat en dit wordt 5 tot 60 minuten voor de ingestelde tijd van ON-TIMER terug ingeschakeld.• Het tijdkloklampje wordt uitgeschakeld wanneer de ingestelde tijd vanON-TIMER wordt ingesteld. Uitschakelingsprocedure Druk op de knop CANCEL om deschakelklokindicator uit te zetten. De ingestelde tijd wijzigen Stel een nieuwe tijd in met behulp van de knopON- TIMER.• De werking begint 5 tot 60 minuten voor de ingestelde tijd. • Het timer-lampje (geel) gaat op de ingestelde tijd uit.• Druk binnen 60 seconden op deze knop na de actie uit stap 2, anders isde instelling niet voltooid.• De huidige tijd wordt niet getoond tijdens de werkingsmodus ON-TIMER. • De ON-TIMER inschakelklok werkt niet tijdens de ALLERGEN CLEARfilterwerking. Druk op de knop of . Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in devolgorde:0:00 0:10 0:20 ... 1:00 1:10Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in devolgorde:0:00 23:50 23:40 ... 23:00 22:50Ingesteld op 8:00.OPMERKING(Eenheden vantien minuten)(Eenheden vantien minuten) De ingestelde tijd wijzigen Stel een nieuwe tijd in met behulp van de knopSLEEP of de knop ON-TIMER. Uitschakelingsprocedure Druk op de knop CANCEL om de tijdklok op de display uit te schakelen. RKW012A401B_NL_122-132 12/08/2010, 14:17122– 123 – In werkingsmodus ON TIMER, schakelt het apparaat voor deingestelde tijd in, zodat de kamer de optimale temperatuur bereikt ophet ingestelde tijdstip. Dit wordt “Comfortstart” genoemd.• MechanismeDe kamertemperatuur wordtongeveer 60 minuten voor hetingestelde tijdstip gecontroleerd.Afhankelijk van de temperatuurop dat moment, wordt deairconditioner ingeschakeld 5 tot60 minuten voordat de tijdklok opde ON-tijd staat. • De functie is beschikbaar inwerkingsmodi COOL en HEAT(inclusief AUTO). Hij werkt nietvoor de werkingsmodi DRY. Gebruik werkingsmodus PROGRAM TIMER

■ De werking van de combinatie van de ON en OFF TIMER. Eens de werkingsmodi van de tijdklok zijn ingesteld zullen deze elke dag

opnieuw herhaald worden, tenzij op de knop ON/OFF wordt gedrukt. Voorbeeld: Wanneer het apparaat dient te worden uitgeschakeld om 22:30 ende kamer rond 8:00 uur de ingestelde temperatuur dient te bereiken. ■ Instellen van de OFF-TIMER-werking Volg voor het instellen de procedures op Pagina 121. ■ Instelling van de ON-TIMER-werking Volg voor het instellen de procedures op Pagina 122.Het tijdkloklampje (geel) op het apparaat zal oplichten als de instellingvoltooid is.De ingestelde tijd wordt weergegeven op de afstandsbediening. Deweergave op de display wijzigt afhankelijk van de werkingsstatus. Uitschakelingsprocedure

Druk op de knop CANCEL om de tijdklok op de display uit te

Wijzigen van de ingestelde tijd

Stel een nieuwe tijd in met behulp van de knoppen OFF-TIMER

en ON-TIMER. Wanneer SLEEP TIMER is geselecteerd, wordt de temperatuur naverloop van tijd automatisch aangepast, zodat de kamer niet te koudwordt tijdens het koelen of te warm wordt tijdens het verwarmen.• Tijdens het koelen: de vooraf ingestelde temperatuur wordt met 1°Cverlaagd aan het begin van de werkingsmodus SLEEP (wanneer detijdklok is ingesteld). Nadien stijgt de temperatuur met 1°C elk uur,totdat de temperatuur bereikt wordt die 1°C hoger is dan de huidigetemperatuur.• Tijdens het verwarmen: de vooraf ingestelde temperatuur wordt met1°C verlaagd bij het begin van de werkingsmodus SLEEP (wanneerde tijdklok is ingesteld). Nadat de temperatuur 3°C daalt in een uuren 6°C daalt in twee uur onder de huidige temperatuur. Comfortstart

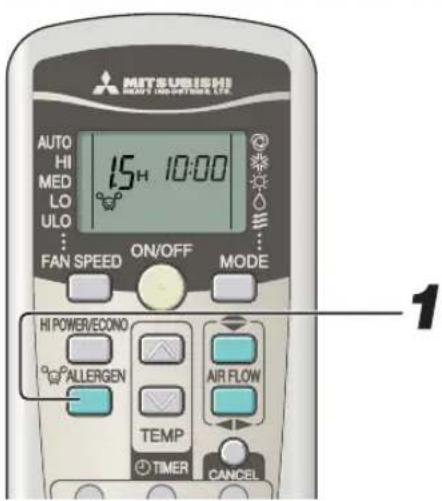

Gebruik werkingsmodus ALLERGEN CLEAR Richt de afstandsbediening naar de airconditioning. Druk op de knop ALLERGEN CLEAR.

Druk op de knop ON/OFF of

de knop ALLERGEN CLEAR.

• Aangezien de kamertemperatuur hierdoor sterk kan veranderen, wordt

aanbevolen deze functie te gebruiken wanneer er niemand in de kamer

is. (De functie wordt na ongeveer 90 minuten automatisch beëindigd).

• Tijdens de werkingsmodus ALLERGEN CLEAR kunt u de temperatuur,

de ventilatorsnelheid, de richting van de luchtstroom en de tijdklok niet

■ De kracht van enzymen wordt gebruikt om allergieveroorzakende allergenen te

verwijderen. Deze allergenen hopen zich op het allergeenverwijderende filter op.

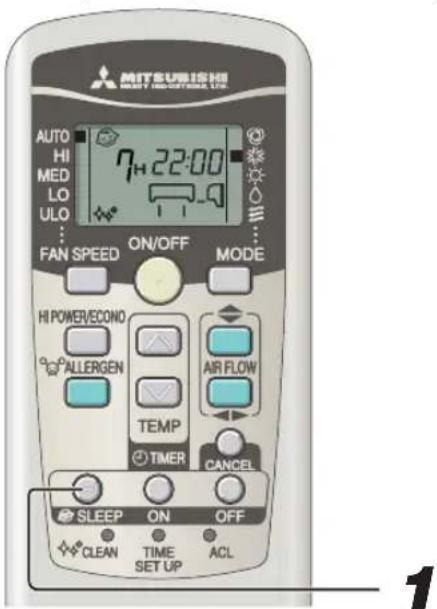

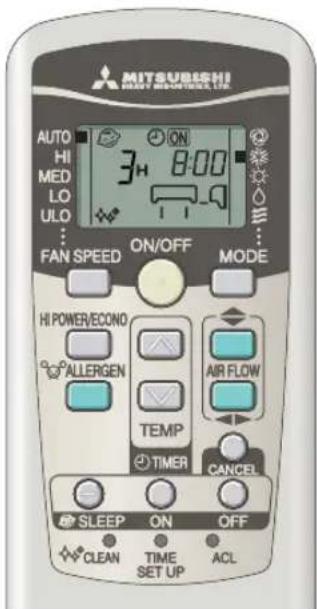

SLEEP TIMER Controleertkamertemp. 60min. van tevoren.ervoor.Ingestelde tijd (Ingeschakeld) ▼ Met ON-TIMER start de airconditioner. Met OFF-TIMER stopt de airconditioner vervolgens weer.Met OFF-TIMER stopt de airconditioner. Vervolgensstart de airconditioner weer bij ON-TIMER. In de werkingsmodus COOL(Stop) Apparaat ingeschakeld ▼ Ingestelde temperatuurIngesteld op Ingesteld op RKW012A401B_NL_122-132 12/08/2010, 14:17123– 124 – Als de airconditioner niet is ingeschakeld, richt u de afstandsbediening op hetapparaat en Druk op de knop ON/OFF.

Druk op de knop HI POWER/ECONO. • Als de werkingsmodus is ingesteld op AUTO, COOL of HEATElke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt deindicator gewijzigd in de volgorde:• Als de werkingsmodus is ingesteld op DRY of PROGRAM TIMERElke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt deindicator gewijzigd in de volgorde:

Met betrekking tot de werkingsmodus HIGH POWER Als u op de knop HI POWER/ECONO drukt, wordt het werkvermogen versterkt en wordt er 15 minuten onafgebroken met extra

vermogen gekoeld of verwarmd. De

afstandsbediening wordt weergegeven en de weergave van FAN SPEED verdwijnt.

• Tijdens de werkingsmodus HIGH POWER wordt de

kamertemperatuur niet geregeld. Wanneer deze overdadige

koeling of verwarming veroorzaakt, drukt u op de knop HI POWER/ECONO om de werkingsmodus HIGH POWER te

• In de DRY stand en tijdens geprogrammeerde tijdklokmodi is

de functie HIGH POWER niet beschikbaar.

Wanneer de werkingsmodus HIGH POWER is ingesteld na ON TIMER, zal de werkingsmodus HIGH POWER starten op het

ingestelde tijdstip.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de

werkingsmodus HIGH POWER geannuleerd worden.

1 Wanneer u opnieuw op de knop HI POWER/ECONO

2 Wanneer een andere werkingsmodus wordt

3 Wanneer er 15 min. zijn verstreken sinds de

werkingsmodus HIGH POWER is begonnen.

• Werkt niet terwijl de airconditioner is uitgeschakeld.

• Na HI POWER werking, kunt u koelvloeistof horen stromen.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de

ECONOMY modus worden geannuleerd.

1 Wanneer u opnieuw op de knop HI POWER/

2 Wanneer u de werkingsmodus omschakelt van DRY

• Werkt niet terwijl de airconditioner is uitgeschakeld.

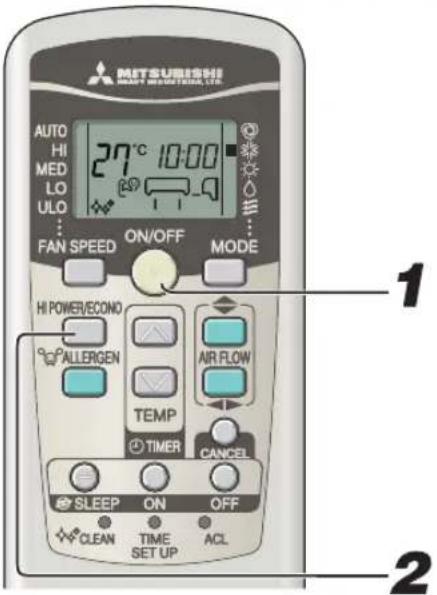

Gebruik werkingsmodi HIGH POWER/ECONOMY

( ECONOMY ) Geen weergave(Normale werking)

Met betrekking tot de werkingsmodus ECONOMY Door op de HI POWER/ECONO-knop te drukken, start u een zachte werking met de voeding in de lage stand om excessief afkoelen

of verwarmen te voorkomen.

Het apparaat werkt 1,5

°C hoger dan de ingestelde temperatuur tijdens het koelen of 2,5°C lager dan tijdens het verwarmen. De

wordt weergegeven en de weergave van FAN SPEED verdwijnt.

• De werkingsmodus ECONOMY wordt ingeschakeld de

volgende keer dat de airconditioner inschakelt, in het

1 Wanneer de airconditioner wordt gestopt door de

knop ON/OFF tijdens de werkingsmodus

2 Wanneer de airconditioner is gestopt in de

werkingsmodi SLEEP of OFF TIMER tijdens de

ECONOMY werkingsmodus.

3 Wanneer de werkingsmodus na de modi CLEAN of

ALLERGEN CLEAR wordt hervat. (Normale werking)Geen weergave RKW012A401B_NL_122-132 12/08/2010, 14:17124– 125 –

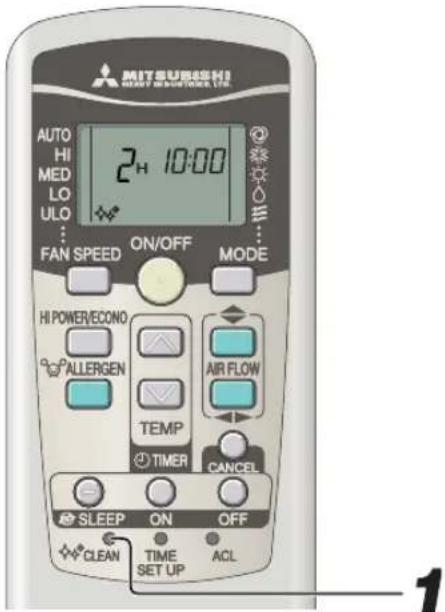

Gebruik werkingsmodus SELF CLEAN Om de werkingsmodus CLEAN te activeren, druk op

de schakelaar CLEAN met de punt van een balpen. Elke keer er op de schakelaar CLEAN wordt gedrukt, wordtde indicator gewijzigd in de volgorde: • Twee uur later stopt de airconditioner automatisch. Om de airconditioner

onmiddellijk te stoppen, drukt u op de aan-/uitknop.

• Werkingsmodus CLEAN kan niet worden gebruikt na de modi HEAT,

FAN, OFF-TIMER, SLEEP en ALLERGEN CLEAR.

• De ventilator van het binnenapparaat draait ongeveer twee uur in de

werkingsmodus CLEAN.

• Het RUN lampje brandt tijdens de CLEAN reinigingsprocedure.

• Door op de knop SLEEP of ALLERGEN CLEAR te drukken tijdens de

werkingsmodus CLEAN, zal deze modus CLEAN worden geannuleerd

en het apparaat verdergaan in werkingsmodi SLEEP of ALLERGEN CLEAR.

• Dit is geen functie voor het verwijderen van schimmel, bacteriën of vuil

dat zich al op het apparaat heeft afgezet.

Automatische herstelfunctie

■ Wat is de automatische herstelfunctie?

• De automatische herstelfunctie slaat de werkingsmodus van de airconditioner op net voordat deze door een stroomstoring werd

uitgeschakeld, en herstelt de werking automatisch nadat de stroomtoevoer is hersteld.

• De volgende instellingen worden geannuleerd:

1 Instellingen van de schakelklok

2 Gebruik in de ‘HIGH POWER’-stand

• De automatische herstelfunctie is ingeschakeld wanneer de airconditioner verscheept wordt uit de fabriek. Neem contact op met

uw dealer als deze functie moet worden uitgeschakeld.

• Bij een stroomstoring wordt de instelling van de timer geannuleerd. Nadat de stroomstoring is opgeheven, moet u de timer weer

■ De werkingsmodus CLEAN dient te worden uitgevoerd nadat AUTO, COOL en DRY zijn gebruikt om vocht uit het apparaat te

verwijderen om de groei van schimmel en bacteriën onder controle te houden. (CLEAN aan) (CLEAN uit) OPMERKING 3 sec.1 sec.

ON OFF Stel een normale kamertemperatuur

Extreem hoge of lage temperaturen zijn

niet goed voor uw gezondheid en

verspillen onnodig elektriciteit.

Gebruik het apparaat alleen wanneer

Gebruik de tijdklok op de juiste manier

zodat het apparaat alleen wordt

ingeschakeld wanneer het nodig is.

Stel de richting van de luchtstroom

Pas de luchtstroom naar boven/beneden

en links/rechts aan zodat een

regelmatige kamertemperatuur is

Gebruik geen warmtebronnen tijdens

Houd warmtebronnen zoveel mogelijk

Tips voor een efficiënt gebruik

■ Gebruik de onderstaande tips voor het meest zuinige en aangename gebruik van de airconditioner.

Maak de filters regelmatig schoon.

Verstopte filters blokkeren de

luchtstroom en veroorzaken een minder

effectieve werking. (Geen weergave) Voorkom direct zonlicht en tocht.

Sluit tijdens het koelen direct zonlicht

buiten met gordijnen of blindering. Houd

de ramen en deuren dicht, tenzij u

RKW012A401B_NL_122-132 12/08/2010, 14:17125– 126 –

• Mors geen vloeistoffen.

• Raak de aluminium koelribben van de

warmtewisselaar niet aan.

• Zorg ervoor dat u stevig op een ladder

of een ander stabiel voorwerp staat

wanneer u het inlaatpaneel en het fil-

Schakel de netstroom uit.

Gebruik geen van volgende producten: • Heet water (40°C of meer)Dit kan het apparaat vervormen ofverkleuren.• Wasbenzine, verfverdunner,reinigingsproducten, enz…Deze kunnen het apparaat vervormen ofkrassen. Verwijder het luchtfilter.

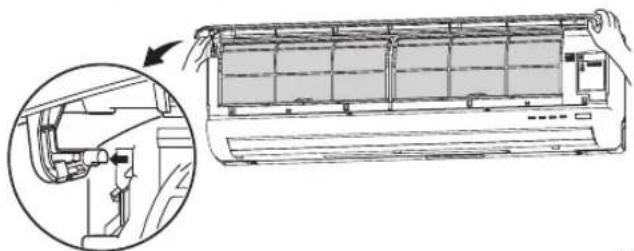

Het luchtfilter terugplaatsen • Houd de filter stevig vast aan beide zijdenzoals rechts wordt getoond, en plaats hetstevig terug.• Het gebruiken van de airconditioner zonder deluchtfilters terug te plaatsen maakt hetapparaat stoffig en kan schade veroorzaken. Schoonmaken

Schoonmaken van het apparaat • Maak het apparaat schoon met een zachte, droge doek of gebruik eenstofzuiger.• Als het apparaat erg vies is, maakt u het schoon met een doek diegedrenkt is in warm water. Tijdens het gebruiksseizoen

Het luchtinlaatpaneel schoonmaken • Het luchtinlaatpaneel verwijderen eninstalleren. • Het paneel kan met water worden afgewassen.Nadat het paneel met water is afgewassen,veegt u eventueel resterend water van hetpaneel en laat het dan in de zon drogen. Het luchtinlaatpaneel openen en sluiten • Maak de filters niet schoon met kokend water.• Droog ze niet boven een open vuur.• Trek ze voorzichtig naar buiten. 1

De standaardperiode is

eenmaal per twee weken OPGELET Openen Plaats uw vingers langs de uitsparingen aan beide zijden vanhet paneel en trek het paneel voorwaarts zodat het ongeveer60 graden open staat.• Trek het luchtinlaatpaneel naarvoren.• Houd het paneel vast aan deinkepingen en til het een beetje opom het paneel te verwijderen.Als het luchtfilter erg vies is, maakt u het metwarm water schoon (circa 30°C) en droogt uhet goed. Sluiten Druk even hard aan beide kanten, en vervolgens lichtjes in hetmidden. Verwijdering, plaatsing van luchtinlaatpaneel

Verwijdering Wanneer het luchtinlaatpaneel wordt verwijderd voor hetreinigen van de binnenkant of een andere reden, open hetpaneel ongeveer 80 graden en trek het paneel naar voor. Installatie Maak de bovenrand van het luchtinlaatpaneel vast door hetlicht in te drukken en sluit dan het paneel.Er bestaat het gevaarvan elektrischeschokken.Maak het apparaat schoonmet een zachte, drogedoek. Het luchtfilter schoonmaken

RKW012A401B_NL_122-132 12/08/2010, 14:17126– 127 –

Aan het einde van het seizoen

Schakel het apparaat uit en koppel de

netstroom los. Het apparaat verbruikt ongeveer 4W, zelfs wanneer hetapparaat niet in werking is.Koppel de netstroom los om energie en geld te besparen. Aan het begin van het seizoen

Zorg ervoor dat er geen objecten zijn die de

luchtstroom rond de luchtinlaat- en

luchtuitlaatopeningen blokkeren bij het

binnenapparaat en buitenapparaat.

Een luchtfilter dat verstopt is door stof enz., kan het afkoelen/verwarmen beïnvloeden en resulteren in een

hogere geluidsproductie van de airconditioner. Verder kan het apparaat meer elektriciteit gebruiken. Reinig het

luchtfilter op de aangegeven tussenperiodes.

Verwijder de batterijen uit de

Maak zowel het binnen- als het

buitenapparaat schoon.

Maak de luchtfilters schoon en plaats ze

Laat de ventilator 2 tot 3 uur werken. Droog de binnenkant van het apparaat. Controleer of er geen corrosie of roest is op

het basisframe van het buitenapparaat.

Plaats de batterijen in de afstandsbediening.

Schakel de netstroom in.

Controleer of de luchtfilters schoon zijn.

Installeren, inspectie en vervanging van het luchtreinigingsfilter

1. Open het luchtinlaatpaneel en verwijder de luchtfilters. Pagina 126

2. Verwijder de filterhouders, met daarin het luchtreinigingsfilter, uit de airconditioner.

3. Verwijder het allergeenverwijderende (licht oranje) filter uit de filterhouder en

inspecteer het filter. Verwijder met een stofzuiger alle stof en vuil uit het

allergeenverwijderende filter. Vervang het allergeenverwijderende filter als dit niet

schoongemaakt kan worden of ongeveer 1 jaar is gebruikt.(Het

allergeenverwijderende filter dient na ongeveer 1 jaar gebruik te worden vervan-

gen. De werkelijke vervangingsperiode kan echter verschillen, afhankelijk van de

omstandigheden waarin het filter is gebruikt.)

Verwijder het fotokatalytisch wasbaar, geurverdrijvend, filterh (oranje) uit de

filterhouder en inspecteer het filter. Verwijder periodiek alle stof of vuil uit het

fotokatalytisch wasbaar, geurverdrijvend, filter. Als het fotokatalytisch wasbaar,

geurverdrijvend, filter bijzonder vuil is, kunt u dit met water wassen. Het filter is

echter breekbaar, zodat u dit filter altijd dient te wassen terwijl het in de filterhouder

zit om te voorkomen dat u het beschadigd. Laat het filter in de zon drogen nadat u

dit hebt gewassen. Als u het filter in de zon legt, wordt het reukverwijderende effect

(Gooi de filterhouders niet weg. Ze kunnen hergebruikt worden. )

4. Installeer het luchtreinigingsfilter in de filterhouders en installeer dan de

filterhouders in de airconditioner.

• Het allergeenverwijderende filter en het fotokatalytisch, wasbaar,

geurverdrijvend filter kunnen zowel rechts als links in de

airconditioning worden geïnstalleerd.

• Installeer de allergeenverwijderend filter met de licht oranje kant

Artikel Functie Kleur

OPGELET • U kunt uw vingers verwonden aan dewarmtewisselaar. De kracht van enzymen wordt gebruikt om

allergieveroorzakende allergenen die zich op het filter

ophopen te verwijderen.

Reukbronnen op het filter worden afgebroken, met als

resultaat een reukverwijderend effect.

Fotokatalytisch, wasbaar,

geurverdrijvend filter

Allergeenverwijderend

Voor vervanging van het luchtreinigingsfilter, neemt u a.u.b. contact op met uw dealer.

5. Installeer de luchtfilters en sluit het luchtinlaatpaneel.

Pagina 126 FilterhouderFilter Controleer de aarding en controleer of die niet

is gebroken of losgekomen.

RKW012A401B_NL_122-132 12/08/2010, 14:17127– 128 –

Is het apparaat correct geïnstalleerd

Let goed op geluiden tijdens gebruik!

• Wanneer u het apparaat installeert dient u een plaats te kiezen die het gewicht van de airconditioner makkelijk kan dragen en

geluiden en vibratie tijdens gebruik niet doet toenemen. Als er vibraties door het huis gaan, kunt u dat oplossen door vibratie- absorberende kussentjes tussen het apparaat en de bevestigingspunten te plaatsen. • Selecteer een plaats waar koude of warme lucht en geluid van het binnen of -buitenapparaat geen overlast veroorzaken bij uw buren. • Laat geen hindernissen staan bij de luchtinlaat en -uitlaat van het buitenapparaat. Dit kan storingen veroorzaken en een toename van geluid tijdens gebruik. • Indien u tijdens het gebruik een vreemd geluid hoort, dient u contact op te nemen met uw leverancier.

Goede installatieplaats

• Plaats geen voorwerpen voor het binnenapparaat die een goede ventilatie of werking kunnen verhinderen. • Installeer het apparaat niet in één van de volgende plaatsen:• Plaatsen waar er ontvlambare gassen kunnen lekken.• Plaatsen waar veel olie wordt gespetterd. • Er kunnen storingen optreden vanwege corrosie wanneer de airconditioner in een kuuroord wordt geïnstalleerd waar

zwavelgassen ontstaan, of in een ontspanningsoord aan de kust waar deze blootgesteld wordt aan zeewinden. Neem contact op met uw leverancier. • De airconditioner en de afstandsbediening dienen tenminste 1 meter van TV of radio te zijn verwijderd.

• Voer het door het binnenapparaat aan de lucht onttrokken water af naar een plaats met goede afvoer.

In deze airconditioning wordt een nieuwe koelstof (R410A) gebruikt. Wanneer u de

leverancier raadpleegt over service, controle en onderhoud, leg dit uit aan de

leverancier. Staat de tijdklok in de positie“ON”?Is de netstroomingeschakeld?Is er een stroomstoring of iser een zekering gesprongen? Problemen oplossen Controleer het volgende voordat u contact opneemt met de servicedienst. Slechte koeling of verwarming Staan er deuren of ramenopen?Heeft u de thermostaat op eengoede temperatuur ingesteld?Is er een warmtebron in dekamer?Zijn er teveel mensen in dekamer?Is het luchtfilter schoon?(Niet verstopt?)Staat er direct zonlicht in dekamer?Als de airconditioner nog steedsniet goed functioneert nadat u depunten, links van deze tekst,heeft gecorrigeerd of wanneer u,na het raadplegen van pagina129 nog steeds twijfels heeft, ofals de omstandigheden zoalsgetoond op pagina 130plaatsvinden, schakelt u denetstroom uit en neemt u contactop met uw leverancier. De airconditioner werkt helemaal niet.

Slechte koeling Goedetemperatuur Inspectie en onderhoud

Afhankelijk van de natuurlijke omgeving, kan de binnenzijde van de airconditioner vuil worden na enkele jaren gebruik. Hierdoor

zullen de prestaties verminderen. Naast de normale reiniging, raden we aan om eveneens een controle en onderhoud te laten uitvoeren. (Hierdoor zal de levensduur van de airconditioner langer en probleemlozer zijn.) • Neem contact op met uw leverancier, of een distributeur, voor inspectie en onderhoud. (Voor deze dienstverlening dient te worden betaald).•U wordt aangeraden inspectie en onderhoud buiten het seizoen te laten plaatsvinden. • Indien het netsnoer van dit apparaat beschadigd is, dient het alleen te worden vervangen door een reparateur die is aangewezen door de fabrikant, aangezien speciaal gereedschap gebruikt moet worden. RKW012A401B_NL_122-132 12/08/2010, 14:17128– 129 –

Indien de airconditioner gedurende een lange periode in een

ruimte met een hoge vochtigheidsgraad wordt gebruikt, kan er

vocht condenseren op de luchtuitlaatroosters en hier vanaf

Er condenseert vocht op de luchtuitlaatroosters.

Het apparaat start niet onmiddellijk terug op nadat u het

(Indicator RUN brandt)

Er wordt geen lucht geblazen wanneer het apparaat net is

De luchtstroom is gestopt totdat de warmtewisselaar is

opgewarmd (2 tot 5 min.) om te voorkomen dat koude lucht

wordt uitgeblazen (HOT KEEP programma)

In de werkingsmodus HEATING wordt de eerst 5 tot 10

minuten geen lucht geblazen, of is de lucht die geblazen

De indicator RUN knippert langzaam

Wanneer de buitentemperatuur laag is en de vochtigheid hoog,

schakelt de airconditioner soms automatisch over op ontdooien.

U moet dan even geduld hebben. Tijdens het ontdooien kan er

water of stoom uit het buitenapparaat komen.

Er wordt geen lucht geblazen wanneer het apparaat net is

gestart in de werkingsmodus DRY.

(De indicator RUN brandt)

De ventilator kan stoppen om te voorkomen dat uit de lucht

onttrokken vocht opnieuw verdampt en om energie te sparen.

Tijdens de werkingsmodus COOL kan er stoom ontsnap-

Dit kan gebeuren wanneer de kamertemperatuur en -vochtigheid

erg hoog zijn. Zodra de temperatuur en vochtigheid afnemen, zal

De lucht die uit het apparaat geblazen wordt, ruikt vreemd. Dit

wordt veroorzaakt door tabak of cosmetica die in het apparaat

zijn terecht gekomen.

U hoort een zacht gorgelend geluid.

Dit wordt veroorzaakt door het stromen van de koelvloeistof in

U hoort een zacht krakend geluid.

Dit wordt veroorzaakt door warmte-expansie of door contractie.

U hoort een sissend of klikkend geluid.

Dit wordt veroorzaakt door de werking van de koelmiddelregel-

kleppen of de elektrische onderdelen.

Signalen van de afstandsbediening worden mogelijk niet

ontvangen indien de ontvanger van de airconditioner is

blootgesteld aan direct zonlicht of ander helder licht.

Indien dit het geval is, schermt u het zonlicht af of vermindert u

Als de automatische herstelfunctie niet is ingesteld, zal het

apparaat niet automatisch terug inschakelen. Gebruik de af-

standsbediening om het apparaat opnieuw in te schakelen.

Er worden geen signalen van de afstandsbediening ontvan-

Het buitenapparaat maakt een fluitend geluid.

Na een stroomonderbreking wordt het apparaat niet

opnieuw ingeschakeld, zelfs wanneer de stroomtoevoer is

Het geluid betekent dat de draaisnelheid van de compressor

toeneemt of afneemt.

Het opnieuw inschakelen van het apparaat lukt niet tot 3

minuten na het uitschakelen, dit is om het apparaat te

De microcomputer zal het apparaat zelf opnieuw inschakelen

wanneer de drie minuten verstreken zijn.

Binnenventilator: De ventilator zal na 2 uur nog niet stoppen

als er is ingesteld op de CLEAN

Buitenventilator: De ventilator zal na ongeveer 1 minuut pas

stoppen, om het apparaat te beschermen.

De ventilator stopt niet onmiddellijk nadat de werking van

het apparaat is gestopt.

Het RUN lampje brandt tijdens de CLEAN reinigingsfunctie.

Het RUN lampje dooft wanneer de CLEAN reinigingsfunctie is

Het RUN lampje blijft branden, ook al is de werking gestopt.

Dit is het normale geluid dat u hoort als er een andere

airconditioning wordt uitgeschakeld.

Het kan gebeuren dat u na het uitschakelen van het appa-

raat een geluid hoort (“SHOEEE”).

RKW012A401B_NL_122-132 12/08/2010, 14:17129– 130 –

Neem contact op met uw leverancier

■ In elk van de onderstaande situaties dient u de netstroom onmiddellijk uit te schakelen en uw leverancier te informeren:

De zekering brandt vaak door of de

aardlekschakelaar komt voortdurend

De TV, radio of andere apparatuur be-

ginnen storingen te ondervinden.

Wanneer er iets abnormaals gebeurt, schakel de netstroom

onmiddellijk uit en schakel het apparaat opnieuw in na 3

minuten. Schakel het apparaat opnieuw in met de knop ON/

OFF op de afstandsbediening en controleer of het probleem

Een schakelaar werkt niet goed. U hoort een vreemd geluid tijdens de

De lampjes RUN en TIMER op de display knipperen vlug (0,5

sec ON; 0,5 sec OFF) en werken niet.

De kabel wordt extreem warm.

Er zijn barsten in de bekleding van de kabel. Zekering brandtvaak door.

OPGELET Als het netsnoer beschadigd raakt, vraag dan uw dealer of een erkend

elektromonteur om een nieuw snoer aan te sluiten om ongelukken te voorkomen.

Over de meervoudige airconditioner

Gelijktijdig gebruik

• De airconditioners kunnen niet tegelijkertijd op verschillende werkingsstanden staan ingesteld, bijvoorbeeld één op KOELEN en

de andere op VERWARMEN.

• Als u twee apparaten op twee verschillende standen instelt, heeft de airconditioner die het eerst werd ingesteld voorrang. De

airconditioner die als tweede wordt ingesteld, komt automatisch op luchtblazen te staan.

• Als u de airconditioner die als tweede wordt bediend voorrang wilt geven, stop dan de airconditioner die oorspronkelijk voorrang

had of stel deze in op dezelfde werkingsstand als de tweede.

Automatische bediening

• Als de afstandsbediening op “AUTO” staat ingesteld, kiest de airconditioner bij inschakelen automatisch voor “KOELEN”,

“DROGEN” of “VERWARMEN”, afhankelijk van de kamertemperatuur.

• Tijdens gelijktijdig gebruik van meerdere airconditioners, kan de werkingsstand van een apparaat automatisch worden

omgeschakeld als de kamertemperatuur verandert; hierdoor zal het buitenapparaat worden stopgezet. In een dergelijk geval dient

u in te stellen op “KOELEN” of “VERWARMEN” en niet op “AUTO”. (Dit is alleen van toepassing als er meer dan één airconditioner

Hergebruik van koelvloeistof (olie)

• Als de binnenapparaten allemaal langere tijd niet worden gebruikt, is het mogelijk dat de koel- of verwarmingsprestaties tijdelijk

verminderen. Dit komt door het rondpompen van de koelvloeistof (olie) in een of meerdere uitgeschakelde binnenapparaten.

Wellicht hoort u daardoor het geluid van stromende koelvloeistof in de uitgeschakelde binnenapparaten.

RKW012A401B_NL_122-132 12/08/2010, 14:17130– 131 –

■ Wij proberen onze klanten steeds een nog betere service te bieden, door de installatie van hulpmiddelen die afwijkingen in de werking van het apparaat

onmiddellijk zichtbaar maken. Storing inkamertemperatuursensorFoutmelding warmtewisselaarsensor 3TIMER-indicator AAN• Draad van kamertemperatuursensor gebroken. Slechteaansluiting• Gebroken draad warmtewisselaar sensor 3, slechteverbindingBeschrijving van het probleem Oorzaak• Gebroken draad warmtewisselaar sensor 1, slechteverbindingFoutmelding warmtewisselaarsensor 13 x knipperen1 x knipperenRUN-indicator2 x knipperenTIMER-indicatorStoring in sensor vanvloeistofleiding vanwarmtewisselaar buitenStoring inbuitentemperatuursensor• Draad van buitensensor gebroken. Slechte aansluitingRUN-indicator blijftknipperen• Draad van sensor van vloeistofleiding van warmtewisselaarbuiten gebroken. Slechte aansluiting Fout in afvoerpijpsensor • Draad van afvoerpijpsensor stuk, slechte aansluiting RUN-indicator AANDe RUN-indicator knipperttweemaalRotorvergrendeling• Defecte compressor• Open fase van compressor• Defecte kaarten op buitenapparaat• Te weinig gas, sensor afvoerleiding defect, geslotenserviceklep.• Defecte voedingstransistor, gebroken compressordraad • Draad van sensor van afvoerleiding gebroken, losseaansluitstekker• Compressor geblokkeerd• Compressor vastgelopen, open fase in uitgangsstroomcompressor, kortsluiting in voedingstransistor, geslotenonderhoudsklep• Storing in stroomtoevoer. Gebroken signaalleiding,printplaat binnen-/buitenapparaat defect• Defecte voedingstransistor• Apparaat overbelast, te hoge stroomsterkteFout in de voedingstransistorStroomonderbrekingProbleem met buitenapparaatTe hoge stroomsterkteCompressor oververhitFout in signaaltransmissie Fout in buitenventilatormotor • Defecte ventilatormotor, slechte verbindingen Bescherming voor koeling onderhoge druk• Gasdruk te hoog, kortsluiting van het buitenapparaat1 x knipperen2 x knipperen4 x knipperen1 x knipperen2 x knipperen3 x knipperen4 x knipperen5 x knipperen6 x knipperen7 x knipperen Blijft knipperen2 x knipperen Fout in detector zuigpijp • Gebroken draad zuigpijp detector, slechte verbinding aansluiting5 x knipperenActieve filter voltagestoring • Defecte voedingstransistor5 x knipperen Storing in motor binnenventilator • Ventilatormotor defect. Slechte aansluiting 6 x knipperenOnvoldoende koelvloeistofGesloten service-klepFoutmelding warmtewisselaarsensor 1• Onvoldoende koelvloeistof, lekkage• Gesloten service-klep• Gebroken draad warmtewisselaar sensor 1, slechteverbinding7 x knipperen RKW012A401B_NL_122-132 12/08/2010, 14:17131– 132 –

RKW012A401B_NL_122-132 12/08/2010, 14:17132– 133 –
