SS-10235 - Paella Sogo - Manual d'usuari gratuït

Tipus de producte	Cuina de gas exterior (placa de cuina)
Marca	Sogo
Model	SS-10235
Categoria de gas	I3+ (GPL 28-30/37 mbar)
Nombre de cremadors	2 cremadors
Potència per cremador	2,2 kW per cremador
Potència total	4,4 kW
Consum de gas	160 g/h per cremador (G30 butà)
Pressió de gas recomanada	28-30 mbar per butà, 37 mbar per propà
Encès	Electrònic per piezo
Material principal	Metall amb recobriment
Graella	Graella metàl·lica extraïble
Tapa	Tapa de protecció
Ús previst	Exterior únicament
Garantia	3 anys
Servei postvenda	www.sogosat.com / 0034 902 222 161
Dimensions (aprox.)	Aproximadament 50 x 30 x 10 cm (estimació)
Pes (aprox.)	Aproximadament 3 kg (estimació)
Neteja	Dra humida i detergent suau, sense abrasius
Seguretat	No utilitzar a l'interior, allunyar de materials inflamables, no deixar sense vigilància

Preguntes freqüents - SS-10235 Sogo

Com instal·lar el tub de gas a la cuina Sogo SS-10235?

Fixeu el tub de gas (longitud màx. 1,5 m) al cap de connexió darrere de l'aparell, estreneu amb una abraçadora metàl·lica adequada. Utilitzeu un regulador ajustat a 28-30 mbar per butà o 37 mbar per propà. Comproveu l'estanquitat amb aigua sabonosa, mai amb una flama.

Puc utilitzar aquesta cuina a l'interior?

No, aquesta cuina està dissenyada únicament per a ús a l'exterior. No disposa de sistema d'evacuació dels gasos de combustió i pot provocar una intoxicació per monòxid de carboni.

Com encendre els cremadors?

Premeu la palanca del cremador i gireu-la en sentit antihorari fins a la posició màxima. Premeu fins que l'encès electrònic generi una espurna. Després, ajusteu la flama a l'alçada desitjada.

Què fer si sento olor de gas?

Tanqueu immediatament l'aixeta de l'ampolla de gas i el regulador. Obriu portes i finestres per ventilar. No enceneu cap flama ni aparell elèctric (no enceneu llums, no utilitzeu telèfon). Contacteu un servei tècnic autoritzat.

Quin tipus de regulador i tub he d'utilitzar?

Utilitzeu un regulador certificat TSE ajustat a 28-30 mbar per butà o 37 mbar per propà. El tub ha de ser conforme a la norma TS1846, de cautxú per a GLP, i no pot superar 1,5 m. Substituïu-lo cada 4 anys o tan aviat com estigui gastat.

Com netejar la cuina després de l'ús?

Deixeu refredar completament. Netegeu la superfície amb un drap humit i detergent de vaixella suau, després eixugueu. No utilitzeu mai productes abrasius, objectes punxeguts o aparells de vapor per evitar danyar el recobriment.

Quina és la garantia d'aquest producte?

Sogo ofereix una garantia de 3 anys a partir de la data de compra contra defectes de material o de fabricació. La garantia es cancela en cas d'ús incorrecte, d'incompliment de les instruccions o de reparacions no autoritzades.

Puc utilitzar estris de vidre o pots tancats?

No, està prohibit escalfar pots de vidre o llaunes de conserva tancades perquè la pressió podria fer-los esclatar i causar lesions.

Com comprovar les fuites de gas?

Obriu el regulador i apliqueu una solució sabonosa a les connexions. Si apareixen bombolles, hi ha una fuita. No utilitzeu mai una flama per comprovar. En cas de fuita, tanqueu el gas i contacteu un professional.

Què fer si el cremador no s'encén o si la flama és irregular?

Comproveu que els injectors i els venturis no estiguin bloquejats per residus d'aliments. Si el problema persisteix, contacteu un servei tècnic autoritzat. No intenteu reparar l'aparell vosaltres mateixos.

MANUAL D'USUARI SS-10235 Sogo

Descarrega el teu manual

KATEBACTO EYXEIPIOO aC

• Llegeixi sempre el llibre d'instruccions amb atenció abans d'usar-lo.
• Aquest manual es pot descarregar des de la nostra pàgina web, www.sogo.es
• Conservi aquestes instruccions per a futures consultes.

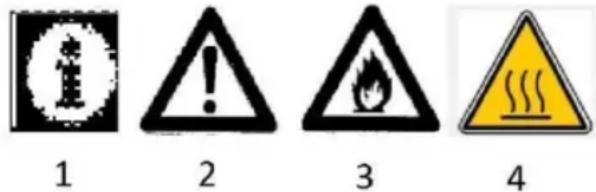

Símbols i descripcions:

Les següents descripcions formen part d'aquest manual:

1- Informació important per a l'ús. 2- Avís contra situacions perilloses respecte a la seva vida i propietat. 3- Avís de risc de foc. 4- Avís de superfícies calentes

INSTRUCCIONS DE SEGURETAT PER A L'USUARI

Ús previst

Aquest producte va ser dissenyat per a ús exteriors. No es permet l'ús comercial. "PRECAUCIÓ: Aquest producte pot ser utilitzat només per a cuinar. No ha de ser utilitzat per a escalfar l'habitació o qualsevol altre propòsit".

Vagi amb compte per a evitar cremar-se en tocar el panell superior de la taula de gas, ja que fa molta calor prop del cremador quan està en ús. - No apliqui una pressió excessiva sobre els botons de control de gas. - Per a evitar danys, no col·loqui carbó sobre els cremadors. - No permeti que els orificis dels cremadors s'obstrueixin. - Mantingui la taula de gas neta per a un millor servei i una vida útil més llarga. - A la nit o en sortir de la casa, asseguri's d'apagar no sols els botons de control de la taula de gas, sinó també la vàlvula de gas principal del butà de gas. - Per a una millor combustió completa, mantingui els cremadors nets. - Revisi regularment la mànega de gas de goma que connecta la cuina de gas a l'ampolla de gas per a detectar desgast o fuites, ha de reemplaçar-se ocasionalment. Mantingui-ho allunyat de les fonts de calor i mantingui-ho net. - Asseguri's que no hi hagi objectes inflamables prop de la cuina de gas - La cuina s'ha de connectar al butà amb una mànega de goma de GLP de conformitat amb les regulacions del país en el qual

s'utilitzarà la cuina.

• No mogui el foc quan s'usa.
• Mantingui tots els canals de ventilació sense obstacles al voltant d'ells.
• Després de cada ús del producte, asseguri's que la vàlvula reductora de pressió està tancada.
• No utilitzi objectes tallants i perforants per a netejar l'interior del producte; tals materials poden causar danys en el producte.
• La mànega no ha de tenir una longitud superior a 1,5 m i s'ha de reemplaçar complint amb la legislació vigent al país d'ús i, en qualsevol cas, després de 4 anys d'ús.
• Utilitzi sempre un regulador de baixa pressió per a connectar la cuina al cilindre. Aquest regulador ha de normalitzar-se amb un calibratge fix a 28-30 mbar per a butà i 37 mbar per a propà.
• Han d'usar-se clips metàl·lics de mànega adequats per al gas per a assegurar la mànega a la cuina i al regulador als països on es permet fixar la mànega a l'aparell.
• Si hi ha olor de gas (fugida), tanqui la vàlvula reductora de pressió immediatament.
• No usi flames per a verificar si hi ha fuites de gas. Usi sempre un esprai especial.
• Mai operi l'aparell si la mànega de goma no està fermament subjecta amb els clips recomanats.
• No utilitzi l'aparell si hi ha fuites, danys o mal funcionament.
• Asseguri's que els objectes estiguin col·locats almenys a 1 m de l'aparell en totes les direccions.
• No permeti que les mascotes vagin lliurement en les proximitats de l'aparell.
• Mai deixi l'aparell encès sense supervisió.
• Mai deixi que els nens s'acostin a l'aparell.
• En cas de mal funcionament o olor de gas, mai revisi l'escalfador vostè mateix, porti'l als distribuïdors. En qualsevol cas, tanqui la clau del cilindre de gas immediatament.
• Obri totes les portes i finestres si fa olor de gas i NO encengui el foc o NO endolli cap dispositiu que pugui causar una espurna.
• Protegir el sistema d'encesta electrònica de l'aigua
• L'encenedor electrònic no funcionarà si es mulla. Vagi amb compte de no vessar aigua.
• Aquest producte no està dissenyat per a ús de persones discapacitades, mentals, físiques i sensorialment o per qualsevol persona que no tingui el coneixement i l'experiència (incloent nens), tret que siguin supervisats per una persona que pugui assumir la seva seguretat o donar instruccions d'ús d'aquest. Els nens seran supervisats i mai se'ls permetrà jugar amb el producte.
• PRECAUCIÓ: Durant el funcionament del grill, les parts del producte poden estar calents. Mantingui els nens petits lluny d'ell.
• És arriscat que els nens menors de 8 anys d'edat entrin en contacte amb el producte sense la supervisió d'una persona adulta.
• Aquest producte pot ser utilitzat pels nens majors de 8 anys d'edat i/o per qualsevol persona física, sensorialment o mentalment deficient si se'ls informa sobre els riscos i se'ls ensenya el funcionament correcte.
• Els nens no han de jugar amb el producte. La neteja i el manteniment del producte no poden ser realitzats pels nens sense ser supervisats per persones adultes.
• Si l'injector del seu fogó s'obstrueix a causa del desbordament dels aliments, posi's en contacte amb el centre de servei autoritzat per a netejar-lo.
• Si el producte està danyat o té algun defecte visible, no utilitzi el producte.
• No realitzi cap reparació o modificació en el producte.
• No usi el producte quan el seu discerniment sofreixi deterioració pel consum de drogues i/o alcohol.
• Sempre cridi a un centre de servei autoritzat per a les operacions d'instal·lació i reparació. L'empresa de fabricació no es farà responsable de qualsevol mal que pugui sorgir com a resultat de les operacions per part de persones no autoritzades i la garantia perd la seva validesa a conseqüència d'això.
• Vagi amb compte en usar alcohol en el seu menjar. L'alcohol s'evapora a temperatura elevada, i quan entra en contacte amb superfícies calentes, hi ha risc de causar un incendi.
• No escalfi llaunes i flascons de vidre tancats.
• La pressió pot provocar l'explosió d'aquests.
• Netegeu els materials inflamables quan el producte funciona perquè els seus costats poden estar calents.
• El producte es pot escalfar durant el seu funcionament.
• El producte i les seves parts accessibles manualment estan calents quan s'utilitza.
• El producte pot estar calent després de l'ús. Si ha de tocar, utilitzeu les manoples.

Especifications G	30 30mbar Injector	Fornet amb 1 Foc	Fornet amb 2 Focs	Fornet amb 3 Focs	Fornet amb 4 Focs
Categoria de Gas I	3+(28-30/37) I3+	(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)	30/37) I3+(28-30/37)	30/37) I3+(28-30/37)	30/37) I3+(28-30/37)
Cremador de gas eléctric	Ø 0.7 mm Ø 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW 1 X 1 KW	4 x 2.2 KW
Diâmetre del cre- mador de gas		1 x Ø 103mm 2	x Ø 103mm 2 x	Ø 103mm 1 x Ø 68.6 mm	4 x Ø 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h	g/h 2 x 160 g/h		1 x 75 g/h	8,8 KW

Classificació de Pressió
No. Model Categoria	Pressió
SS-10233, SS-10235; SS-10237, SS-10275	13+28 - 30/37mbar 28 - 30/37mbar

• El producte funciona amb gas G28-30/ 37mbar (LPG). No és possible canviar el tipus de gas a un altre.
• Utilitza una vàlvula 1.5kg / *300mm SS segons les normes TSE
• No utilitzeu el producte a l'exterior.
• Especificacions tècniques poden canviar per a millorar el producte.
• Algunes figures indicades en aquest manual són esquemàtiques i poden no coincidir exactament amb el producte.
• Els valors declarats en les marques dels productes o en altres documents impresos previstos juntament amb el producte són valors obtinguts en laboratori de conformitat amb les normes respectives. Aquests valors poden variar depenent de l'ús i el medi ambient del producte.

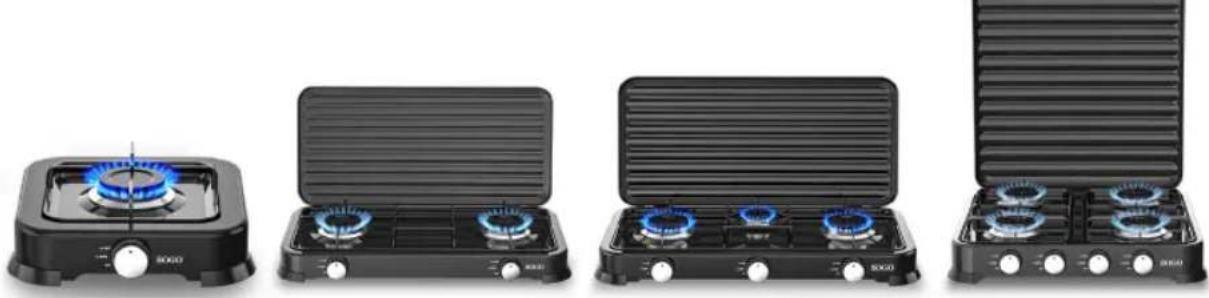

Producte

SS-10233 SS-10235 SS-10237 SS-10275

Aspecte General

A. Tapa B. Cremadors C. Cos metàl·lic de la cuina de gas D. Poms E. Graella

Instal·lació

• Instal·leu el vostre foc en les mides mostrades a la figura.
• Assegureu-vos que els orificis de ventilació estan oberts.
• Assegureu-vos que el lloc on s'instal·la el foc és d'un material resistent a la calor. No el col·loqueu sobre plàstic i/o materials similars.
• Assegureu-vos que la instal·lació de gas és adequada.
• Assegureu-vos que tant la preparació del lloc d'instal·lació, com la instal·lació de gas són adequades.
• Les regles establertes en les normes locals aplicables en relació amb el gas han d'observar-se durant la instal·lació del producte.
• Productes danyats poden causar perill per a la seva seguretat.
• Qualsevol operació dels equips i sistemes de gas ha de ser realitzada per persones autoritzades i competents.
• El producte no està equipat amb un sistema d'evacuació dels gasos que es poden formar després de la combustió. El producte ha de ser instal·lat i connectat d'acord amb les normes d'instal·lació aplicables. Els requisits relacionats amb la ventilació han de ser especialment observats.

▲ Connexions

Mal a la propietat!

No utilitzeu la mànega de gas de cobertura i/o interruptors de control de gas per transportar o moure el producte.

Connexions de gas

• Qualsevol operació dels equips i sistemes de gas ha de ser realitzada per persones autoritzades i competents.
• Abans de la instal·lació, assegureu-vos que les condicions locals de distribució (tipus de gas i pressió del gas) són compatibles amb la configuració del producte.

Connexió LPG

Vagi amb compte que la mànega de gas i la vàlvula de gas reductor que utilitzarà per al foc ha de ser fiable. Fixeu la mànega de subministrament de gas a la boquilla de la mànega situada darrere del foc, i estrenyiu amb una abraçadora de la mànega i el tornavís. Assegureu-vos que estigui ben ajustat.

• La longitud de la mànega de gas del foc no ha de ser superior a 1500 mm.
• La pressió de la vàlvula de gas reductor que s'utilitza per al GLP ha de ser d'1,5 kg / 300 mm SS i degudament certificada.
• Les mànegues gastades, esquerdades, estovades, endurides i utilitzades més de 2 anys han de ser reemplaçades.
• Les mànegues de connexió han de complir la norma TS1846 i han de ser fetes de tal material, que no es veuran afectats pel gas.
• Utilitzeu el seu foc amb un recipient de gas de 12 kg.
• La temperatura de la mànega de gas no ha d'excedir de 90 °C.
• Asseguri's que el sistema no tingui fuites de gas abans del seu ús.

Control de fuites

Obri la vàlvula reductora de gas, i amb aigua sabonosa altament escumejada pot detectar qualsevol fuita de gas en la connexió, mitjançant l'aparició de bombolles. De ser així, contacti amb un professional.

Mai comprovar-ho amb foc.

Control final

1. Asseguri's que la instal·lació del foc és adequada.
2. Controlar les funcions. Preparació preliminar

Primer ús

Asseguri's que s'han complert els requisits establerts en el manual.

Primera neteja

Alguns detergents i productes de neteja poden generar danys en la superfície

1. Retiri tots els materials d'embalatge.
2. Netegeu la superfície del producte amb un drap humit o una esponja i assequeu-la fregant amb un drap.

Descripció de l'ús del producte

1: Premeu i gireu cap a l'esquerra l'interruptor del foc de gas per a portar-lo a foc alt. 2: Enceneu l'encenedor d'acord amb les característiques del seu foc. 3: Porteu-lo a la posició de flama desitjada. 4: Quan la cocció hagi acabat, gireu l'interruptor cap a la dreta fins al punt més alt per a tancar el cremador.

El flux de gas va ser tallat Flama alta Flama baixa

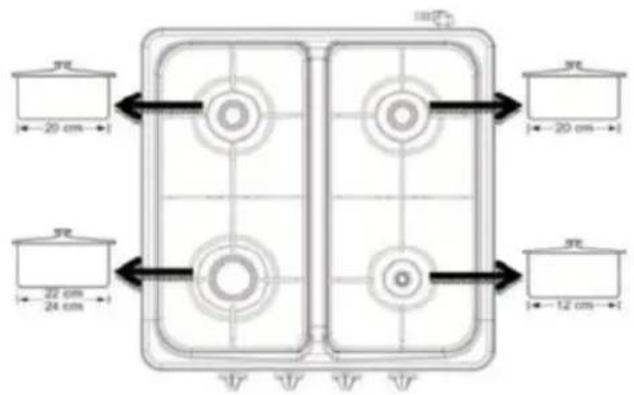

La grandària del recipient i la grandària de la flama de gas han de coincidir exactament entre si. Ajusteu la flama de gas de tal manera que no excedeixi la base del recipient. Col·loqueu el recipient al centre de la safata de suport.

Manteniment i neteja

Si el producte es neteja amb regularitat, el seu temps de servei s'allargarà i es reduiran gran part dels problemes freqüents que sorgeixin per l'ús.

Les superfícies calentes poden causar cremades

Deixeu que el producte es refredi abans de netejar-lo.

• El producte ha de ser netejat a fons després de cada ús. Així, els dipòsits d'aliments es netegen fàcilment i s'evita d'aquesta manera que aquests dipòsits entorpeixin la combustió en l'ús posterior del producte.
• No es requereix cap producte de neteja especial per a netejar el producte. Netegeu el producte amb el líquid de rentada, aigua tèbia i un drap suau o una esponja i després assequeu-lo.
• Assegureu-vos que no quedi líquid després del procés de neteja i netegeu immediatament qualsevol esquitxada dels aliments durant la cocció.
• No utilitzeu cap producte de neteja que contingui àcid o clor per a netejar les superfícies d'acer inoxidable.

Alguns detergents i agents de neteja poden generar danys en la superfície. No utilitzeu detergents agressius, productes de neteja en pols/crema o objectes esmolats.

No utilitzeu productes de neteja a vapor per a la neteja del producte.

Neteja del panell de control

• Netegeu el panell de control i els botons de control amb un drap humit i assequeu-lo amb un drap sec.
• El panell de control es pot danyar! No traieu l'interruptor de control per netejar el panell de control.

Eliminació de l'embalatge

Els materials d'embalatge són perillosos per als nens. Mantingueu els materials d'embalatge en un lloc fora de l'abast dels nens.

L'embalatge del producte es fa amb materials reciclables. No els llenceu juntament amb les escombraries domèstiques.

• Conserveu les instruccions originals del producte i porteu el producte dins d'aquesta caixa. Compliu amb les instruccions donades en els pictogrames. Si la caixa no està disponible, es recomana embolicar-lo amb embolcall de bombolles o un embolcall gruixut.
• No utilitzeu la coberta o dispositiu per transportar o moure el producte.
• No poseu cap article sobre el producte.
• Comproveu visualment que el producte no sofreixi danys que puguin haver ocorregut durant el maneig.

Eliminació del producte usat

• Elimineu el producte vell de manera que no faci malbé el medi ambient. El producte porta un símbol (RAEE) que indica que els residus d'aparells elèctrics i electrònics s'han de recollir per separat.
• Heu de complir la Directiva 2002/96/CE per reciclar o dividir en parts per minimitzar el possible efecte sobre el medi ambient. Per a més informació, adreceu-vos a les autoritats locals o regionals.
• Els productes electrònics no sotmesos a l'operació de recollida controlada constituirien un risc potencial tant per al medi ambient com per a la salut humana a causa dels materials nocius que contenen.
• Podeu posar-vos en contacte amb el vostre distribuïdor o amb el departament de recollida d'escombraries del municipi.

PERÍODE DE GARANTIA:

SOGO li ofereix 3 anys de garantia a partir de la data de compra contra qualsevol defecte degut a defectes de material o mà d'obra del producte. Si el producte presenta algun defecte o es torna defectuós durant aquest període, SOGO el repararà sense cost (canvi en certs casos) en qualsevol dels centres de servei postvenda propis o autoritzats.

La garantia no cobreix si el producte s'ha utilitzat de manera incorrecta o si s'ha utilitzat per a un ús diferent del previst. No seguir les pautes del manual SOGO per a garantir la seguretat del producte i de l'usuari donarà lloc a l'extinció de la garantia. A més, la garantia serà invàlida si el servei o reparació del producte ha estat realitzat per qualsevol centre de servei que no sigui SOGO, els seus propis centres de servei o centres oficialment autoritzats.

Per a tenir la informació completa sobre els problemes de postvenda i una llista completa de la informació dels nostres centres de servei autoritzats, visiteu el lloc web de servei al client de SOGO que es troba al final d'aquest manual. Allí pot trobar les dades de contacte del nostre centre de servei principal.

Benvingut a la família SOGO i esperem que l'ús i manteniment correctes del producte li brindin una llarga vida útil.

IMPORTANT:

Aquest dispositiu compleix amb la Directiva de Reglament d'Aparells de Gas (GAR) (UE) 2016/426/AB EN 484:2019 / TS EN 484:2019 relativa als aparells que cremen combustibles gasosos i amb la Directiva 2015/863/UE sobre restriccions a l'ús de determinades substàncies perilloses.

Aquest símbol en el producte o en l'embalatge indica que aquest producte no es pot rebutjar com a escombraries normals o residus domèstics. Tots els equips elèctrics, electrònics i unitats que funcionen amb bateries han de reciclar-se de manera adequada i d'acord amb les lleis municipals locals. Pot reciclar-los portant-los a un centre d'eliminació autoritzat pel govern o a contenidors especialitzats que pot trobar en qualsevol gran supermercat proper, botigues de productes electrònics o electrodomèstics o centres comercials que tinguin aquest tipus d'instal·lacions disponibles.

Dissenyat per: SOGO basada en les normes de qualitat europees

Importat per: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 València, Espanya

Producte fabricat a LA XINA. Servei postvenda: www.sogosat.com [e-mail] / 0034 902 222 161

SOGO

Human Technology
