SS-10275 - Paella Sogo - Manual d'usuari gratuït

Marca	Sogo
Model	SS-10275
Tipus de producte	Taula de cocció a gas (cuina exterior)
Nombre de cremadors	4
Tipus de gas	GLP (Butà/Propà) – categoria I3+ (28-30/37 mbar)
Potència total	8,8 kW (4 x 2,2 kW)
Diàmetre dels cremadors	103 mm cadascun
Injectors	Ø 0,5 mm
Pressió de gas (Butà)	28-30 mbar
Pressió de gas (Propà)	37 mbar
Consum de gas (Butà)	640 g/h (4 x 160 g/h)
Ús	Exterior únicament
Material del cos	Metàl·lic (acer esmaltat/inox)
Dimensions (L x A x H)	Aproximadament 580 x 520 x 120 mm (estimació)
Pes net	Aproximadament 8 kg (estimació)
Encesa	Electrònica per botó giratori
Seguretat	Reductor de pressió baixa, tub ≤1,5 m, verificació d'estanquitat amb solució sabonosa
Manteniment	Neteja amb detergent suau i esponja no abrasiva
Garantia	3 anys
Accessoris inclosos	Reductor de pressió 1,5 kg / 300 mm SS
País de fabricació	Xina

Preguntes freqüents - SS-10275 Sogo

Com instal·lar el tub de gas?

Utilitzeu un tub de goma de GLP conforme a les normes (màx 1,5 m). Fixeu-lo al cap de tub a la part posterior de la cuina i estrenyeu-lo amb una abraçadora de subjecció. La pressió del reductor ha de ser d'1,5 kg / 300 mm SS. Verifiqueu l'estanquitat amb una solució sabonosa, mai amb una flama.

Com encendre els cremadors?

Premeu el botó giratori i gireu-lo en sentit antihorari fins a la posició màxima. Mantingueu-lo premut fins que s'activi l'encesa electrònica. Ajusteu la flama al nivell desitjat. Per apagar, gireu el botó en sentit horari fins a la posició d'aturada.

Què fer en cas d'olor de gas?

Tanqueu immediatament el reductor. Obriu totes les portes i finestres per airejar. No enceneu cap flama ni connecteu cap aparell elèctric. No ho verifiqueu vosaltres mateixos, contacteu un servei tècnic autoritzat.

Es pot utilitzar aquesta cuina a l'interior?

No, aquest producte està dissenyat únicament per a un ús a l'exterior. No hi ha sistema d'evacuació dels gasos de combustió. Utilitzar-lo a l'interior presenta risc d'intoxicació.

Com netejar els cremadors?

Després de refredar, traieu les graelles i els cremadors. Netegeu-los amb aigua tèbia i un detergent suau, després assequeu-los acuradament. No utilitzeu objectes punxeguts o abrasius. Assegureu-vos que els forats dels cremadors no estiguin obstruïts.

Quin tipus de reductor utilitzar?

Utilitzeu un reductor de baixa pressió certificat amb un calibratge fix a 28-30 mbar per al butà i 37 mbar per al propà. El model recomanat és d'1,5 kg / 300 mm SS, conforme a les normes TSE.

Què fer si un cremador no s'encén?

Verifiqueu que l'encesa electrònica no estigui molla. Assegureu-vos que els forats del cremador no estiguin obstruïts i que arribi gas (reductor obert). Si el problema persisteix, contacteu el servei postvenda autoritzat.

Puc utilitzar recipients de vidre o llaunes?

No escalfeu pots de vidre ni llaunes de conserves tancades. La pressió podria fer-los esclatar. Utilitzeu recipients adequats per a la cocció a gas.

Com verificar les fuites de gas?

Utilitzeu una solució sabonosa sobre les connexions (tub, reductor, entrada de l'aparell). Si apareixen bombolles, hi ha una fuita. Mai utilitzeu una flama per verificar.

Quina és la garantia del producte?

Sogo ofereix una garantia de 3 anys contra defectes de material o fabricació. La garantia no cobreix un ús incorrecte o reparacions no autoritzades. Per al servei postvenda, contacteu [e-mail] o el 0034 902 222 161.

MANUAL D'USUARI SS-10275 Sogo

Descàrrega el teu manual

• Llegeixi sempre el llibre d'instruccions amb atenció abans d'usar-lo.
• Aquest manual es pot descarregar des de la nostra pàgina web, www.sogo.es
• Conservi aquestes instruccions per a futures consultes.

Símbols i descripcions:

Les següents descripcions formen part d'aquest manual:

1- Informació important per a l'ús. 2- Avís contra situacions perilloses respecte a la seva vida i propietat. 3- Avís de risc de foc. 4- Avís de superfícies calentes

INSTRUCCIONS DE SEGURETAT PER A L'USUARI

Ús Previst

Aquest producte va ser dissenyat per a ús en exteriors. No es permet l'ús comercial. "PRECAUCIÓ: Aquest producte pot ser utilitzat només per a cuinar. No ha de ser utilitzat per a escalfar l'habitació o qualsevol altre propòsit".

• Vagi amb compte per a evitar cremar-se en tocar el panell superior de la taula de gas, ja que fa molta calor prop del cremador quan està en ús.
• No apliqui una pressió excessiva sobre els botons de control de gas.
• Per a evitar danys, no col·loqui carbó sobre els cremadors.
• No permeti que els orificis d'us cremadors s'obstrueixin.
• Mantingui la taula de gas neta per a un millor servei i una vida útil més llarga.
• A la nit o en sortir de casa, asseguri's d'apagar no sols els botons de control de la taula de gas, sinó també la vàlvula de gas principal del butà.
• Per a una millor combustió completa, mantingui els cremadors nets.
• Revisi regularment la mànega de gas de goma que connecta la cuina de gas a l'ampolla de gas per detectar desgast o fuites; s'ha de reemplaçar ocasionalment. Mantingui-la allunyada de les fonts de calor i mantingui-la neta.
• Asseguri's que no hi hagi objectes inflamables a prop de la cuina de gas.
• La cuina s'ha de connectar al butà amb una mànega de goma de GLP de conformitat amb les regulacions del país on

s'utilitzarà la cuina.

• No mogui el fogó quan s'usi.
• Mantingui tots els canals de ventilació sense obstacles al seu voltant.
• Després de cada ús del producte, asseguri's que la vàlvula reductora de pressió està tancada.

- No utilitzi objectes tallants ni perforants per netejar l'interior del producte; aquests materials poden causar danys al producte.

- La mànega no ha de tenir una longitud superior a 1,5 m i s'ha de reemplaçar complint amb la legislació vigent al país d'ús i, en qualsevol cas, després de 4 anys d'ús.

- Utilitzi sempre un regulador de baixa pressió per connectar la cuina al cilindre. Aquest regulador ha d'estar normalitzat amb un calibratge fix de 28-30 mbar per a butà i 37 mbar per a propà.

- Han d'usar-se clips metàl·lics de mànega adequats per al gas per assegurar la mànega a la cuina i al regulador als països on es permet fixar la mànega a l'aparell.

- Si sent olor de gas (fuita), tanqui la vàlvula reductora de pressió immediatament.

- No usi flames per verificar si hi ha fuites de gas. Usi sempre un esprai especial.

- Mai operi l'aparell si la mànega de goma no està fermament subjecta amb els clips recomanats.

- No utilitzi l'aparell si hi ha fuites, danys o mal funcionament.

- Asseguri's que els objectes estiguin col·locats almenys a 1 m de l'aparell en totes les direccions.

- No permeti que les mascotes vagin lliurement en les proximitats de l'aparell.

- Mai deixi l'aparell encès sense supervisió.

- Mai deixi que els nens s'acostin a l'aparell.

- En cas de mal funcionament o olor de gas, mai revisi l'escalfador vostè mateix, porti'l als distribuïdors. En qualsevol cas, tanqui la clau del cilindre de gas immediatament.

- Obri totes les portes i finestres si fa olor de gas i NO encengui el foc o NO endolli cap dispositiu que pugui causar una espurna.

- Protegir el sistema d'encesa electrònica de l'aigua.

- L'encenedor electrònic no funcionarà si es mulla. Vagi amb compte de no vessar aigua.

- Aquest producte no està dissenyat per a ús de persones discapacitades, mental, física i sensorialment o per qualsevol persona que no tingui el coneixement i l'experiència (incloent nens), tret que siguin supervisats per una persona que pugui assumir la seva seguretat o donar instruccions d'ús d'aquest. Els nens seran supervisats i mai se'ls permetrà jugar amb el producte.

• PRECAUCIÓ: Durant el funcionament del grill, les parts del producte poden estar calents. Mantingui als nens petits lluny d'ell.
• És arriscat que els nens menors de 8 anys d'edat entrin en contacte amb el producte sense la supervisió d'una persona adulta.
• Aquest producte pot ser utilitzat pels nens majors de 8 anys d'edat i / o per qualsevol persona física, sensorialment o mentalment deficient si se'ls informa sobre els riscos i se'ls mostra el funcionament correcte.
• Els nens no han de jugar amb el producte. La neteja i el manteniment del producte no poden ser realitzats pels nens sense ser supervisats per les persones adultes.
• Si l'injector del seu fogó s'obstrueix a causa del desbordament dels aliments, posi's en contacte amb el centre de servei autoritzat per a netejar-lo.
• Si el producte està danyat o té algun defecte visible, no utilitzi el producte.
• No realitzi cap reparació o modificació en el producte.
• No usi el producte quan el seu discerniment sofreix deterioració pel consum de drogues i/o alcohol.
• Sempre cridi a un centre de servei autoritzat per a les operacions d'instal·lació i reparació. L'empresa de fabricació no es farà responsable de qualsevol mal que pugui sorgir com a resultat de les operacions per part de persones no autoritzades i la garantia perd la seva validesa a conseqüència d'això.
• Vagi amb compte en usar alcohol en el seu menjar. L'alcohol s'evapora a temperatura elevada, i quan entra en contacte amb superfícies calentes, hi ha risc de causar un incendi.
• No escalfi llaunes i flascons de vidre tancat.
• La pressió pot provocar l'explosió d'aquests.
• No acosti materials inflamables quan el producte funciona perquè els seus costats poden estar calents.
• El producte es pot escalfar durant el seu funcionament.
• El producte i les seves parts accessibles manualment estan calentes quan s'utilitza.
• El producte pot estar calent després de l'ús. Si ha de tocar, usi les manoples.

Especificacions G	30 30mbarInjector	Fornet amb1 Foc	Fornet amb 2 Focs	Fornet amb 3 Focs	Fornet amb 4 Focs
Categoria de Gas I3+(28-30/37) I3+		(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)
Cremador degas elèctric	∅ 0.7 mm∅ 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW1 X 1 KW	4 x 2.2 KW
Diàmetre del cre-mador de gas		1 x ∅ 103mm 2	x ∅ 103mm 2 x	∅ 103mm1 x ∅ 68.6 mm	4 x ∅ 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Classificació de Pressió
No. Model Categoría	Pressió
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 – 30/37mbar 28 – 30/37mbar

• El fogó funciona amb gas G28-30/*37mbar (*LPG). No és possible canviar el tipus de gas a un altre.
• Utilitza una vàlvula 1.5 kg/*300mm SS segons les normes TSE.
• Només utilitzar el producte en l'exterior.
• Especificacions tècniques poden canviar per a millorar el producte.
• Algunes figures indicades en aquest manual són esquemàtiques i poden no coincidir exactament amb el producte.
• Els valors declarats en les marques dels productes o en altres documents impresos previstos juntament amb el producte són valors obtinguts en laboratori de conformitat amb les normes respectives. Aquests valors poden variar depenent de l'ús i el medi ambient del producte.

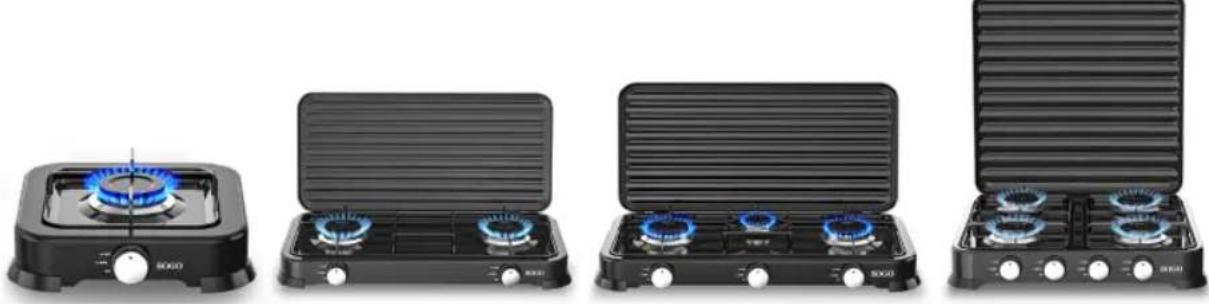

Producte

A. Tapa B. Cremadors C. Cos metàl·lic de la cuina de gas D. Poms E. Graella

Instal·lació

- Instal·lar el seu fogó en les grandàries mostrades en la figura.

- Asseguri's que els orificis de ventilació estan oberts.

- Asseguri's que el lloc on s'instal·la el fogó és d'un material resistent a la calor. No ho col·loqui sobre plàstic i/o materials similars.

- Asseguri's que la instal·lació de gas és adequada.

- Assegurin-se que tant la preparació del lloc d'instal·lació com la instal·lació de gas són adequades.

- Les regles establertes en les normes locals aplicables en relació amb el gas han d'observar-se durant la instal·lació del producte.

- Productes danyats poden causar perill per a la seva seguretat.

- Qualsevol operació dels equips i sistemes de gas ha de ser realitzada per persones autoritzades i competents.

- El producte no està equipat amb un sistema d'evacuació dels gasos que es poden formar després de la combustió. El producte ha de ser instal·lat i connectat d'acord amb les normes d'instal·lació aplicables. Els requisits relacionats amb la ventilació han de ser especialment observats.

Connexions

Mal a la propietat!

No utilitzi la mànega de gas de cobertura i/o interruptors de control de gas per a transportar o moure el producte.

Connexions de Gas

• Qualsevol operació dels equips i sistemes de gas ha de ser realitzada per persones autoritzades i competents.
• Abans de la instal·lació, asseguri's que les condicions locals de distribució (tipus de gas i pressió del gas) són compatibles amb la configuració del producte.

Connexió LPG

- Vagi amb compte que la mànega de gas i la vàlvula de gas reductor que utilitzarà per al fogó ha de ser fiable. Fixar la mànega de subministrament de gas a la boquilla de la mànega situada darrere del fogó, i estrenyi amb una abraçadora de la mànega i el tornavís. Asseguri's que estigui ben ajustat.

- La longitud de la mànega de gas del fogó no ha de ser superior a 1500mm.

- Pressió de la vàlvula de gas reductor que s'utilitza per al GLP ha de ser de 1,5 kg / 300mm SS i degudament certificada

- Les mànegues velles, esquerdades, emblandides, endurides i utilitzades més de 2 anys han de ser reemplaçats.

- Les mànegues de connexió han de complir la norma TS1846 i han de ser fetes de tal material, que no es veuran afectats pel gas.

- Usi el seu fogó amb 12 kg recipient de gas.

- Temperatura de la mànega de gas no ha d'excedir de 90 °C.

- Asseguri's que el sistema no tingui fugues de gas abans del seu ús

Obri la vàlvula reductora de gas, i amb aigua sabonosa altament escumejada pot detectar qualsevol fuga de gas en la connexió, mitjançant l'aparició de bombolles. De ser així, contacti amb un professional.

Mai controlar-ho amb foc

Control final

1. Asseguri's que la instal·lació del fogó és adequat
2. Controlar les funcions. Preparació Preliminar

Primer Ús

Asseguri's que s'han complert els requisits establerts en el manual.

Primera Neteja

Alguns detergents i productes de neteja poden generar danys en la superfície

1. Retiri tots els materials d'embalatge.
2. Netejar la superfície del producte amb un drap humit o una esponja i assequi fregant amb un drap.

Descripció de l'ús del producte

1: Embranzida i giri cap a l'esquerra l'interruptor del fogó de gas per a portar a foc alt. 2: Encendre l'encenedor d'acord amb les característiques del seu fogó 3: Portar-ho a la posició de flama desitjat. 4: Quan la cocció ha acabat, giri l'interruptor cap a la dreta fins al punt més alt per a tancar el cremador

El flux de gas va ser tallat

Flama alta

Flama baixa

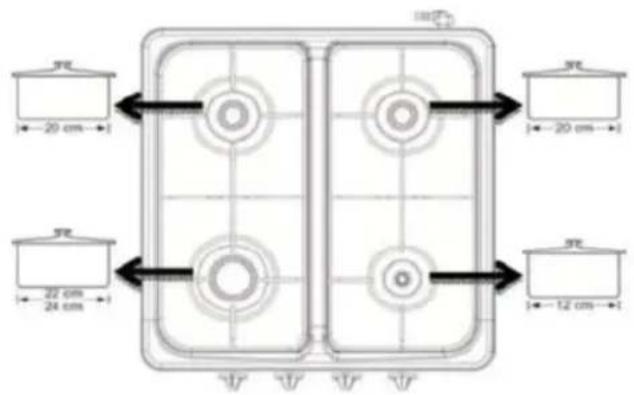

La grandària del recipient i la grandària de la flama de gas han de coincidir exactament entre si. Ajusti la flama de gas de tal manera que no excedeixi la base del recipient. Col·loqui el recipient en el centre de la safata de suport.

Manteniment i Neteja

Indicacions Generals

Si el producte es neteja amb regularitat, el seu temps de servei s'ampliarà i es reduiran gran part dels problemes freqüents que sorgeixen per l'ús.

Les superfícies calentes poden causar cremades

Deixi que el producte es refredi abans de netejar el producte.

• El producte ha de ser netejat a fons després de cada ús. Així, els dipòsits d'aliments es netegen fàcilment i s'evita d'aquesta manera que aquests dipòsits entorpeixin la combustió en l'ús posterior del producte.
• No es requereix cap producte de neteja especial per a netejar el producte. Netegi el producte amb el líquid de rentada, aigua tèbia i un drap suau o una esponja i després assequi.
• Asseguri's que no quedi líquid després del procés de neteja i netegi immediatament qualsevol esquitxada dels aliments durant la cocció.
• No utilitzi cap producte de neteja que contingui àcid o clor per a netejar les superfícies d'acer inoxidable.

Alguns detergents i agents de neteja poden generar danys en la superfície. No utilitzi detergents agressius, productes de neteja en pols / crema o objectes esmolats.

• Netejar el panell de control i botons de control amb un drap humit i assequi amb un drap sec.
• El panell de control pot resultar danyat! No retiri l'interruptor de control per a netejar el panell de control.

Tirar l'Embalatge

Els materials d'embalatge són perillosos per als nens. Mantingui els materials d'embalatge en un lloc fora de l'abast dels nens.

L'embalatge del producte es produeix amb materials reciclables. No els tiri juntament amb les escombraries domèstiques.

• Mantingui les instruccions originals del producte i porti el producte dins d'aquesta caixa. Compleixi amb les instruccions donades en els pictogrames. Si la caixa no està disponible, es recomana embolicar-ho amb embalatge de bombolla o un embolcall gruixut.
• No utilitzi la coberta o dispositiu per a transportar o moure el producte.
• No posi cap article sobre el producte.
• Controli visualment que el producte no sofreixi danys que puguin haver ocorregut durant el maneig.

Eliminació del producte usat.

• Elimineu el producte vell de manera que no faci malbé el medi ambient. El producte porta un símbol (RAEE) que indica que els residus d'aparells elèctrics i electrònics s'han de recollir per separat.
• Ha de complir la Directiva 2002/96/CE per reciclar o dividir en parts per minimitzar el possible efecte sobre el medi ambient. Per a més informació, adreceu-vos a les autoritats locals o regionals.
• Els productes electrònics no sotmesos a l'operació de recollida controlada constituirien un risc potencial tant per al medi ambient com per a la salut humana a causa dels materials nocius que contenen.
• Podeu posar-vos en contacte amb el vostre distribuïdor o amb el departament de recollida d'escombraries del municipi.

PERÍODE DE GARANTIA:

SOGO li ofereix 3 anys de garantia a partir de la data de compra contra qualsevol defecte degut a defectes de material o mà d'obra del producte. Si el producte presenta algun defecte o es torna defectuós durant aquest període, SOGO el repararà sense cost (canvi en uns certs casos) en qualsevol dels centres de servei postvenda propis o autoritzats.

La garantia no cobreix si el producte s'ha utilitzat de manera incorrecta o si s'ha utilitzat per a un ús diferent del previst. No seguir les pautes del manual SOGO per a garantir la seguretat del producte i de l'usuari donarà lloc a l'extinció de la garantia. A més, la garantia serà invàlida si el servei o reparació del producte ha estat realitzat per qualsevol centre de servei que no sigui SOGO, els seus propis centres de servei o centres oficialment autoritzats.

Per a obtenir la informació completa sobre els problemes de postvenda i una llista completa de la informació dels nostres centres de servei autoritzats, visiti el lloc web de servei al client de SOGO que es troba al final d'aquest manual. Allí també pot trobar les dades de contacte del nostre centre de servei principal.

Benvingut a la família SOGO i esperem que l'ús i manteniment correctes del producte li brindin una llarga vida útil.

IMPORTANT:

DECLARACIÓ DE CONFORMITAT

Aquest dispositiu compleix amb la Directiva de Reglament d'Aparells de Gas (GAR) (UE) 2016/426/AB EN 484: 2019 / TS EN 484: 2019 relativa als aparells que cremen combustibles gasosos i amb la Directiva 2015/863/UE sobre restriccions a l'ús de determinades substàncies perilloses.

Aquest símbol en el producte o en l'embalatge indica que aquest producte no es pot rebutjar com a escombraries normals o residus domèstics. Tots els equips elèctrics, electrònics i unitats que funcionen amb bateries han de reciclar-se de manera adequada i d'acord amb les lleis municipals locals. Pot reciclar-los portant-los a un centre d'eliminació autoritzat pel govern o a contenidors especialitzats que pot trobar en qualsevol gran supermercat pròxim, botigues de productes electrònics o electrodomèstics o centres comercials que tinguin aquest tipus d'instal·lacions disponibles.

Dissenyat per: SOGO basada en les normes de qualitat europees Importat per: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 València, Espanya Producte fabricat a LA XINA. Servei postvenda: www.sogosat.com [e-mail] / 0034 902 222 161
