Marca	Sogo
Modello	SS-10275
Tipo di prodotto	Piano cottura a gas (fornello da esterno)
Numero di bruciatori	4
Tipo di gas	GPL (Butano/Propano) – categoria I3+ (28-30/37 mbar)
Potenza totale	8,8 kW (4 x 2,2 kW)
Diametro dei bruciatori	103 mm ciascuno
Iniettori	Ø 0,5 mm
Pressione del gas (Butano)	28-30 mbar
Pressione del gas (Propano)	37 mbar
Consumo di gas (Butano)	640 g/h (4 x 160 g/h)
Utilizzo	Solo per esterno
Materiale del corpo	Metallo (acciaio smaltato/inox)
Dimensioni (L x P x H)	Circa 580 x 520 x 120 mm (stima)
Peso netto	Circa 8 kg (stima)
Accensione	Elettronica tramite pulsante rotativo
Sicurezza	Regolatore di bassa pressione, tubo ≤1,5 m, verifica di tenuta con soluzione saponata
Manutenzione	Pulizia con detergente delicato e spugna non abrasiva
Garanzia	3 anni
Accessori inclusi	Regolatore 1,5 kg / 300 mm SS
Paese di fabbricazione	Cina

Domande frequenti - SS-10275 Sogo

Come installare il tubo del gas?

Utilizzare un tubo di gomma GPL conforme alle norme (max 1,5 m). Fissarlo alla testa del tubo sul retro del fornello e stringere con un morsetto. La pressione del regolatore deve essere di 1,5 kg / 300 mm SS. Verificare la tenuta con soluzione saponata, mai con una fiamma.

Come accendere i bruciatori?

Premere il pulsante rotativo e ruotarlo in senso antiorario fino alla posizione massima. Tenerlo premuto fino all'attivazione dell'accensione elettronica. Regolare quindi la fiamma al livello desiderato. Per spegnere, ruotare la manopola in senso orario fino alla posizione di arresto.

Cosa fare in caso di odore di gas?

Chiudere immediatamente il regolatore. Aprire tutte le porte e finestre per arieggiare. Non accendere fiamme e non collegare alcun apparecchio elettrico. Non verificare da soli, contattare un servizio tecnico autorizzato.

Si può usare questo fornello all'interno?

No, questo prodotto è progettato esclusivamente per uso esterno. Non è presente un sistema di evacuazione dei gas di combustione. Usarlo all'interno comporta un rischio di intossicazione.

Come pulire i bruciatori?

Dopo il raffreddamento, rimuovere le griglie e i bruciatori. Pulirli con acqua tiepida e un detergente delicato, quindi asciugare accuratamente. Non utilizzare oggetti appuntiti o abrasivi. Assicurarsi che i fori dei bruciatori non siano ostruiti.

Quale tipo di regolatore utilizzare?

Utilizzare un regolatore di bassa pressione certificato con taratura fissa a 28-30 mbar per butano e 37 mbar per propano. Il modello consigliato è di 1,5 kg / 300 mm SS, conforme alle norme TSE.

Cosa fare se un bruciatore non si accende?

Verificare che l'accenditore elettronico non sia bagnato. Assicurarsi che i fori del bruciatore non siano ostruiti e che il gas arrivi (regolatore aperto). Se il problema persiste, contattare il servizio post-vendita autorizzato.

Posso usare recipienti di vetro o lattine?

Non riscaldare barattoli di vetro o lattine chiuse. La pressione potrebbe farli scoppiare. Utilizzare recipienti adatti alla cottura a gas.

Come verificare le perdite di gas?

Utilizzare una soluzione saponata sui raccordi (tubo, regolatore, ingresso dell'apparecchio). Se compaiono bolle, c'è una perdita. Non usare mai una fiamma per verificare.

Qual è la garanzia del prodotto?

Sogo offre una garanzia di 3 anni contro difetti di materiale o fabbricazione. La garanzia non copre un uso improprio o riparazioni non autorizzate. Per l'assistenza post-vendita, contattare [e-mail] o il 0034 902 222 161.

MANUALE UTENTE SS-10275 Sogo

Scarica il tuo manuale

Stáhněte si manuál

Download din manual

Prenesite svoj priročnik

Dichiarazione di conformità, Responsabilità dello smaltimento dei prodotti elettronici, Informazioni sugli importatori eAssistenza post-vendita nelle ultime pagine.

IMPORTANTE:

- Leggere sempre attentamente il libretto di istruzioni prima dell'uso.

- Questo manuale può essere scaricato dalla nostra pagina web, www.sogo.es

- Conservare queste istruzioni per riferimento futuro.

Simboli e descrizioni.

Nel manuale sono utilizzati questi simboli:

1

2

3

4

1- Informazioni importanti e suggerimenti di utilizzo.
2- Avvertenza di situazioni pericolose per la vita.
3- Avvertenza di rischio di incendio.
4- Avvertenza di superfici calde.

ISTRUZIONI DI SICUREZZA PER L'UTENTE

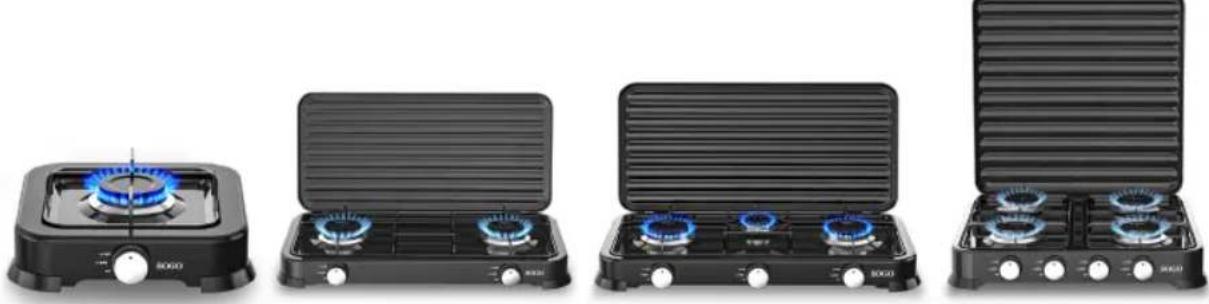

Utilizzo previsto

Questo prodotto è progettato per un utilizzo all'aperto. Non è per impiego commerciale. ATTENZIONE: questo prodotto deve essere utilizzato solo per cucinare. Non deve essere utilizzato per riscaldare l'ambiente o altri scopi.

• Fare attenzione a non bruciarsi toccando il pannello superiore del tavolo a gas, dato che diventa molto caldo vicino al bruciatore quando è in uso.
• Non applicare una pressione eccessiva sulle manopole di controllo del gas.
• Per evitare danni, non posizionare carbone sui bruciatori.
• Non permettere che i fori dei bruciatori ad occludersi.
• Mantenere pulito il piano del gas per un servizio migliore e una durata più lunga.
• Di notte o quando si esce di casa, assicurarsi di spegnere non solo le manopole di controllo del tavolo a gas, ma anche la valvola principale del gas della bombola del gas.
• Per una migliore combustione completa, mantenere puliti i bruciatori.
• Controllare regolarmente il tubo del gas in gomma che collega il fornello a gas alla bombola del gas per verificare se presenta segni di usura o perdite, deve essere sostituito occasionalmente. Tenerlo lontano da fonti di calore e tenerlo pulito.
• Assicurarsi che non ci siano oggetti infiammabili vicino al tavolo del gas.
• La cucina deve essere collegata al cilindro con un tubo in

gomma di GPL in conformità con le normative del paese in cui verrà utilizzata la cucina.

- Non muovere il fornello durante l'uso.

- Lasciare liberi i fori di ventilazione.

- Dopo l'utilizzo del fornello, chiudere la valvola di erogazione del regolatore di pressione.

- Non utilizzare oggetti appuntiti per pulire la parte interna e il vetro del fornello, lo danneggereste.

- Attenzione ai pericoli d'incendio, quando si utilizza dell'olio caldo.

- Il tubo non deve essere più lungo di 1,5 m e deve essere sostituito in conformità con la 12 vigente nel paese di utilizzo e in ogni caso dopo 4 anni di utilizzo.

- Utilizzare sempre un regolatore di bassa pressione per collegare la cucina al cilindro. Questo regolatore deve essere normalizzato con taratura fissa a 28-30 mbar per butano e 37 mbar per propano.

- Per assicurare il tubo al fornello e al regolatore nei paesi in cui è consentito il fissaggio del tubo all'apparecchio, è necessario utilizzare delle fascette metalliche idonee per il gas.

- Se sentite odore di gas, chiudere immediatamente la valvola sul regolatore di pressione

- Non utilizzare mai le fiamme per verificare la presenza di perdite di gas. Usare sempre uno spray speciale.

- Non utilizzare mai l'apparecchio se il tubo di gomma non è fissato saldamente con le clip raccomandate.

- Non utilizzare l'apparecchio in caso di perdite, danni o malfunzionamenti.

- Assicurarsi che gli oggetti siano posizionati ad almeno 1 m de l'apparecchio in tutte le direzioni

- Non permettere agli animali di muoversi liberamente nelle vicinanze de l'apparecchio

• Non lasciare mai acceso il apparecchio senza supervisione

- Non permettere mai che i bambini si avvicinino a l'apparecchio

- In caso di malfunzionamento o odore di gas, non controllare mai il riscaldatore da soli, portarlo ai concessionari. In ogni caso chiudere immediatamente il rubinetto della bombola del gas.

- Aprire tutte le porte e le finestre se c'è odore di gas e NON accendere il fuoco o NON collegare alcun dispositivo che possa causare scintille.

- Proteggere il sistema di accensione elettronica dall'acqua.

- L'accenditore elettronico non funzionerà se si bagna. Fare attenzione a non versare acqua.

• Questo prodotto non deve essere utilizzato da persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano controllati da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
• Attenzione: durante l'uso, le parti accessibili possono essere molto calde. Tenere lontani i bimbi piccoli.
• E' pericoloso per i bimbi sotto gli 8 anni utilizzare il prodotto se non sono supervisionati da un adulto.
• Questo prodotto può essere utilizzato da bambini di più di 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali solo se sono state informate degli eventuali rischi e istruite sull'utilizzo del prodotto stesso.
• I bambini non devono giocare con l'apparecchiatura. La pulizia e la manutenzione del prodotto non dovrebbero essere eseguite da bambini senza la supervisione di un adulto.
• Se l'ugello del fornello dovesse intasarsi a causa della fuoriuscita di cibo, contattare il centro assistenza per la pulizia.
• Se il prodotto fosse danneggiato o avesse difetti visibili, non utilizzarlo.
• Non effettuare modifiche o riparazioni al prodotto.
• Non utilizzare il prodotto se si è sotto l'effetto di alcool o droghe.
• Per eventuali riparazioni, rivolgersi sempre a un centro assistenza autorizzato. Il produttore non è responsabile per danni derivanti da riparazioni effettuate da personale non autorizzato. Ciò invaliderà la garanzia.
• Attenzione a usare alcool sul cibo. L'alcool evapora ad alta temperatura e quando viene in contatto con superfici calde divampa, causando possibili incendi.
• Non riscaldare barattoli di latta chiusi e barattoli in vetro.
• La pressione che sisviluppa può causarne l'esplosione.
• Non utilizzare il fornello vicino a materiali infiammabili. I lati possono essere caldi.
• Durante il funzionamento il prodotto diventa caldo. Non toccare le parti interne, la griglia o il bruciatore.
• Il prodotto e le parti accessibili con le mani diventano calde durante l'utilizzo.
• Se dovete toccare parti calde, utilizzare dei guanti resistenti al calore.

Specifiche tecniche

Specifiche tecniche	G30 30mbar Ugello	Fornello a 1 fuoco	Fornello a 2 fuoco	Fornello a 3 fuoco	Fornello a 4 fuoco
Categoria gas I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)
Bruciatore a gas di potenza	∅ 0.7 mm∅ 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2 KW	1 X 1 KW	4 x 2.2 KW
Diametro del bruciatore a gas		1 x ∅ 103mm 2	x ∅ 103mm 2 x ∅ 103mm 1 x ∅ 68.6 mm	∅ 103mm 1 x ∅ 68.6 mm	4 x ∅ 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Noted de Pression (Bar)
Modello Categoria Pressione
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 – 30/37mbar 28 – 30/37mbar

• Il vostro fornello è progettato per funzionare con gas G28-30 /37mbar (GPL). Non è possibile convertire il fornello per l'utilizzo con altri tipi di gas..
  • Utilizzare sull'unità un riduttore di pressione 1.5kg/300mm SS come da standard TSE
• Solo per utilizzo esterno
• Prodotto soggetto a modifich senza preavviso.
• I disegni nel manuale sono solo esplicativi e potrebbero non rispecchiare in maniera esatta il vostro prodotto.
• I valori dichiarati sulla serigra ia del prodotto o negli altri documenti stampati forniti sono valori ottenuti in laboratorio secondo i rispettivi standard. Questi valori possono variare in funzione dell'uso e dell'ambiente di utilizzo del prodotto

Prodotto

• Installare il fornello rispettando le misure in figura

- Accertarsi che le prese d'aria siano aperte

- Accertarsi che il materiale su cui appoggia il fornello sia resistente al calore. Non posizionarlo su plastica o simili

- Accertarsi che l'installazione del gas sia corretta.

- La preparazione del luogo di installazione e dell'allacciamento del gas è a cura dell'utente.

- Durante l'installazione, osservare le disposizioni definite dallo standard locale per il gas.

- Un prodotto danneggiato può essere pericoloso per la sicurezza.

- Qualsiasi operazione su apparecchi a gas deve essere effettuata da personale competente.

- Il prodotto non dispone di un sistema di dispersione dei gas che si possono formare dopo la combustione. Il prodotto deve essere installato e collegato secondo precise regole. Soprattutto vanno osservate le disposizioni previste per la ventilazione.

Collegamenti

Non utilizzare il coperchio, gli ugelli del gas o le manopole di controllo per trasportare o muovere il fornello.

Collegamento del gas

• Qualsiasi operazione su apparecchiature a gas deve essere effettuata da personale competente ed autorizzato.
• Prima dell'installazione accertarsi che il tipo e la pressione del gas siano compatibili con le impostazioni del prodotto

Connessione gas liquido

- Accertarsi che il tubo e il regolatore di pressione che volete utilizzare per il fornello siano affidabili. Fissare il tubo del gas all'apposito attacco sul retro del fornello e fissarlo con una fascetta a vite (fig.6). Verificare che sia stretto bene.

- Il tubo non deve superare 1,5m di lunghezza.

- La pressione del regolatore (certificato) deve essere 1.5kg/300mm SS.

- Tubi vecchi, incrinati, induriti, ammorbiditi o usati per più di due anni devono essere sostituiti.

- I tubi di collegamento tra bombola e fornello devono essere conforme allo standard TS1846 e di materiale che non sia influenzato dal gas.

- Utilizzare bombole da 10 kg.

- Il tubo del gas non deve passare vicino a parti calde sul retro del fornello. La temperatura del tubo non deve superare i 90°C.

- Accertarsi che non vi siano predite di gas, prima di utilizzare il fornello.

Controllo di perdite

Aprire il rubinetto sul regolatore di pressione e verificare con acqua saponata se vi sono perdite di gas dove avete fatto i collegamenti.

Non fare mai controlli di questo tipo usando una fiamma.

Controllo finale

1. Verificare l'installazione del fornello.

2. Controllare le funzioni.

Preparativi per l'uso

Primo utilizzo

Accertarsi che i requisiti descritti in precedenza siano rispettati.

Prima pulizia

Alcuni detergenti potrebbero danneggiare la superficie del fornello.

1. Togliere tutto l'imballo.

2. Pulire la superficie con un panno umido e quindi asciugare.

Descrizione dell'uso del prodotto

1. Premere e ruotare in senso antiorario la manopola per alzare la fiamma.

2. Utilizzare un accendino per accendere la fiamma.

3. Selezionare l'altezza della fiamma desiderata.

4. A fine cottura, ruotare la manopola sul puntino, per spegnere la fiamma.

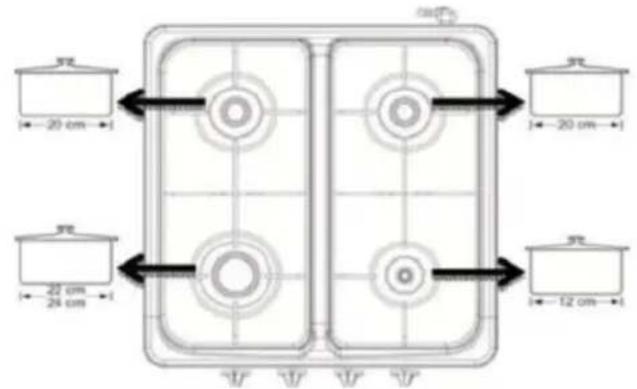

Le dimensioni della pentola e del bruciatore devono coincidere. Regolare la fiamma in modo che non fuoriesca dalla base della pentola.

Posizionare la pentola al centro della griglia di appoggio.

Pulizia e manutenzione

Informazioni generali

• Se il prodotto viene pulito regolarmente, funzionerà per lungo tempo senza problemi.
  • Le superfici calde possono causare ustioni! Attendere che il prodotto si raffreddi prima di pulirlo.
• Il fornello deve essere pulito a fondo dopo ogni utilizzo. In questo modo i depositi di cibo possono essere rimossi facilmente e non provocheranno incrostazioni al prossimo utilizzo del fornello.
• Per la pulizia, non è richiesto alcun detersivo particolare. Utilizzare sapone liquido con acqua tiepida e una spugna morbida. Quindi asciugare.
• Accertarsi che non rimangano liquidi dopo la pulizia. Rimuovere immediatamente qualsiasi fuoriuscita di cibo durante la cottura.
• Per la pulizia delle parti in acciaio inox, non utilizzare prodotti contenenti acidi o cloro. Pulire passando in una sola direzione un panno morbido insaponato.

• Alcuni detergenti possono danneggiare la superficie. Non utilizzare detergenti aggressivi, polveri, creme o oggetti appuntiti.
• Per la pulizia, non utilizzare pulitori a vapore.

Pulizia del pannello

• Pulire il pannello di controllo e le manopole con un panno inumidito e asciugare.
• Il pannello può danneggiarsi! Non togliere le manopole per pulirlo.

Smaltimento del prodotto

L'imballo può essere pericoloso per i bambini. Tenere l'imballo lontano dalla loro portata. L'imballo è prodotto con materiale riciclabile. Smaltirlo in maniera opportuna e non nella comune immondizia.

Procedura di trasporto futuro

• Tenere il cartone originale, per trasportare il prodotto. Seguire le istruzioni scritte sul cartone stesso. Se la scatola originale non fosse più disponibile, utilizzare della plastica mille bolle o del cartone spesso.
  • Fissare bene i bruciatori e la griglia.
• Non inserire altro. Il prodotto non andrebbe capovolto.

La presenza del simbolo del bidone barrato 📁 indica che:

Questo apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento Deve pertanto essere effettuato mediante raccolta separata.

Lo smaltimento effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un nuovo apparecchio.

L'uso improprio dell'apparecchiatura o di parti di essa può costituire un potenziale pericolo per l'ambiente e per la salute. Lo smaltimento improprio dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza.

PERIODO DI GARANZIA:

SOGO fornisce 3 anni di garanzia dalla data di acquisto contro qualsiasi difetto dovuto a materiale difettoso o lavorazione del prodotto. Se il prodotto presenta un difetto o diventa difettoso durante questo periodo, SOGO lo riparerà gratuitamente (modifica in alcuni casi) in uno dei propri centri di assistenza post-vendita autorizzati.

La garanzia non copre se il prodotto è stato utilizzato in modo errato o è stato utilizzato per un uso diverso da quello previsto. La mancata osservanza delle linee guida del manuale SOGO per garantire la sicurezza del prodotto e dell'utente comporterà l'estinzione della garanzia. Inoltre, la garanzia non sarà valida se l'assistenza o la riparazione del prodotto è stata eseguita da qualsiasi centro di assistenza diverso da SOGO, dai propri centri di assistenza o dai centri ufficialmente autorizzati.

Per ottenere le informazioni complete sui problemi post-vendita e l'elenco completo delle informazioni sui nostri centri di assistenza autorizzati, visitare il sito Web del servizio clienti SOGO riportato alla fine di questo manuale. Lì puoi anche trovare i dettagli di contatto del nostro centro servizi principale.

Benvenuti nella famiglia SOGO e speriamo che l'uso e la manutenzione corretti del prodotto vi diano una lunga durata.

DŮLEŽITÉ:

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva sulla regolazione degli apparecchi a gas (GAR) (UE) 2016/426/AB EN 484: 2019 / TS EN 484: 2019 relativa agli apparecchi che bruciano combustibili gassosi e alla Direttiva 2015/863/UE sulle restrizioni all'uso di determinate sostanze pericolose.

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valenza, Spagna Prodotto fabbricato in CHINA. Servizio post-vendita: www.sogosat.com [e-mail] / 0034 902 222 161
