MANUALE UTENTE SS-10265 Sogo

• Leggere sempre attentamente il libretto di istruzioni prima dell'uso.
• Questo manuale può essere scaricato dalla nostra pagina web, www.sogo.es
• Conservare queste istruzioni per riferimento futuro.

Simboli e descrizioni.

Nel manuale sono utilizzati questi simboli:

1

1- Informazioni importanti e suggerimenti di utilizzo.
2- Avvertenza di situazioni pericolose per la vita.
3- Avvertenza di rischio di incendio.
4- Avvertenza di superfici calde.

ISTRUZIONI DI SICUREZZA PER L'UTENTE

Utilizzo previsto

Questo prodotto è progettato per un utilizzo all'aperto. Non è per impiego commerciale. ATTENZIONE: questo prodotto deve essere utilizzato solo per cucinare. Non deve essere utilizzato per riscaldare l'ambiente o altri scopi.

- Fare attenzione a non bruciarsi toccando il pannello superiore del tavolo a gas, dato

che diventa molto caldo vicino al bruciatore quando è in uso.

- Non applicare una pressione eccessiva sulle manopole di controllo del gas.

- Per evitare danni, non posizionare carbone sui bruciatori.

- Non permettere che i fori dei bruciatori ad occludersi.

- Mantenere pulito il piano del gas per un servizio migliore e una durata più lunga.

- Di notte o quando si esce di casa, assicurarsi di spegnere non solo le manopole di controllo del tavolo a gas, ma anche la valvola principale del gas della bombola del gas.

- Per una migliore combustione completa, mantenere puliti i bruciatori.

- Controllare regolarmente il tubo del gas in gomma che collega il fornello a gas alla bombola del gas per verificare se presenta segni di usura o perdite, deve essere sostituito occasionalmente. Tenerlo lontano da fonti di calore e tenerlo pulito.

• Assicurarsi che non ci siano oggetti infiammabili vicino al tavolo del gas.

- La cucina deve essere collegata al cilindro con un tubo in gomma di GPL in conformità con le normative del paese in cui verrà utilizzata la cucina.

• Non muovere il fornello durante l'uso.

- Lasciare liberi i fori di ventilazione.

- Dopo l'utilizzo del fornello, chiudere la valvola di erogazione del regolatore di

pressione.

• Non utilizzare oggetti appuntiti per pulire la parte interna e il vetro del fornello, lo danneggereste.
• Attenzione ai pericoli d'incendio, quando si utilizza dell'olio caldo.
• Il tubo non deve essere più lungo di 1,5 m e deve essere sostituito in conformità con la 12 vigente nel paese di utilizzo e in ogni caso dopo 4 anni di utilizzo.
• Utilizzare sempre un regolatore di bassa pressione per collegare la cucina al cilindro. Questo regolatore deve essere normalizzato con taratura fissa a 30 mbar per butano e 37 mbar per propano (50 mbar solo per Austria e Germania)
• Per assicuràre il tubo al fornello e al regolatore nei paesi in cui è consentito il fissaggio del tubo all'apparecchio, è necessario utilizzare delle fascette metalliche idonee per il gas.
  • Se sentite odore di gas, chiudere immediatamente la valvola sul regolatore di pressione
  • Non utilizzare mai le fiamme per verificare la presenza di perdite di gas. Usare sempre uno spray speciale.
• Non utilizzare mai l'apparecchio se il tubo di gomma non è fissato saldamente con le clip raccomandate.
  • Non utilizzare l'apparecchio in caso

di perdite, danni o malfunzionamenti.

• Assicurarsi che gli oggetti siano posizionati ad almeno 1 m de l'apparecchio in tutte le direzioni
• Non permettere agli animali di muoversi liberamente nelle vicinanze de l'apparecchio
• Non lasciare mai acceso il apparècchio senza supervisione
  • Non permettere mai che i bambini si avvicinino a l'apparecchio
• In caso di malfunzionamento o odore di gas, non controllare mai il riscaldatore da soli, portarlo ai concessionari. In ogni caso chiudere immediatamente il rubinetto della bombola del gas.
• Aprire tutte le porte e le finestre se c'è odore di gas e NON accendere il fuoco o NON collegare alcun dispositivo che possa causare scintille.
• Proteggere il sistema di accensione elettronica dall'acqua.
• L'accenditore elettronico non funzionerà se si bagna. Fare attenzione a non versare acqua.
• Questo prodotto non deve essere utilizzato da persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano controllati da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

- Attenzione: durante l'uso, le parti accessibili possono essere molto calde. Tenere lontani i bimbi piccoli.

- E' pericoloso per i bimbi sotto gli 8 anni utilizzare il prodotto se non sono supervisionati da un adulto.

- Questo prodotto può essere utilizzato da bambini di più di 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali solo se sono state informate degli eventuali rischi e istruite sull'utilizzo del prodotto stesso.

- I bambini non devono giocare con l'apparecchiatura. La pulizia e la manutenzione del prodotto non dovrebbero essere eseguite da bambini senza la supervisione di un adulto.

- Se l'ugello del fornello dovesse intasarsi a causa della fuoriuscita di cibo, contattare il centro assistenza per la pulizia.

- Se il prodotto fosse danneggiato o avesse difetti visibili, non utilizzarlo.

• Non effettuare modifiche o riparazioni al prodotto.

- Non utilizzare il prodotto se si è sotto l'effetto di alcool o droghe.

- Per eventuali riparazioni, rivolgersi sempre a un centro assistenza autorizzato. Il produttore non è responsabile per danni derivanti da riparazioni effettuate da personale non autorizzato. Ciò invaliderà la garanzia.

• Arenzione a usare alcool sul cibo.
  L'alcool evapora ad alta temperatura e quando viene in contatto con superfici calde divampa, causando possibili incendi.
  • Non riscaldare barattoli di latta chiusi e barattoli in vetro.
• pressione che sisviluppa può causarne l'esplosione.
  • non utilizzare il fornello vicino a materiali infiammabili. I lati possono essere caldi.
• Durante il funzionamento il prodotto diventa caldo. Non toccare le parti interne, la griglia o il bruciatore.
• Il prodotto e le parti accessibili con le mani diventano calde durante l'utilizzo.
• Se dovete toccare parti calde, utilizzare dei guanti resistenti al calore.

Specifiche tecniche

Specifiche Ugello G30 30mbar		Fuoco singolo D	Doppio fuoco Triplo	fuoco Quadruplo fuoco
Categoria Gas	13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P 13B/P	1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.8
Bruciatore rapido	∅ 0.65 1.85 KW	1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.85 KW 1.
Bruciatore normale	∅ 0.60 1.50 KW	1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1.50 KW 2x1.50 KW 1
Bruciatore ausiliario	∅ 0.50 1 KW 1 KW	KW

Noted de Pression (Bar)
Modello Categoria Pressione
SS-10255, SS-10260SS-10265, SS-10270	I3+ 28 – 30/37mbar

• Il vostro fornello è progettato per funzionare con gas G30 29mbar (GPL). Non è possibile convertire il fornello per l'utilizzo con altri tipi di gas..
  • Utilizzare sull'unità un riduttore di pressione 1.5kg/300mm SS come da standard TSE
  • Solo per utilizzo esterno
  • iProdotto soggetto a modifiche senza preavviso.
  • I disegni nel manuale sono solo esplicativi e potrebbero non rispecchiare in maniera esatta il vostro prodotto.
• I valori dichiarati sulla serigrafia del prodotto o negli altri documenti stampati forniti sono valori ottenuti in laboratorio secondo i rispettivi standard. Questi valori possono variare in funzione dell'uso e dell'ambiente di utilizzo del prodotto

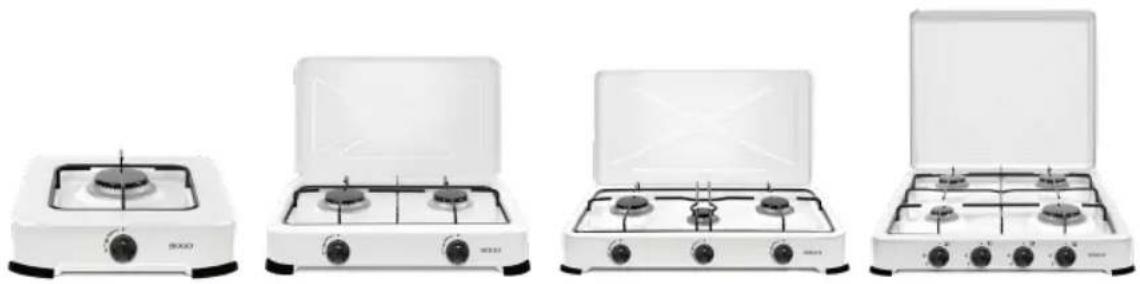

Prodotto

A. Bruciatore rapido
B. Bruciatore normale
C. Bruciatore ausiliario
D. Griglia superiore
E. Corpo
F. Comandi

Installazione

• Installare il fornello rispettando le misure in figura
- Accertarsi che le prese d'aria siano aperte
- Accertarsi che il materiale su cui appoggia il fornello sia resistente al calore. Non posizionarlo su plastica o simili
- Accertarsi che l'installazione del gas sia corretta.
• La preparazione del luogo di installazione e dell'allacciamento del gas è a cura dell'utente.
- Durante l'installazione, osservare le disposizioni definite dallo standard locale per il gas.
• Un prodotto danneggiato può essere pericoloso per la sicurezza.
- Qualsiasi operazione su apparecchi a gas deve essere effettuata da personale competente.
- Il prodotto non dispone di un sistema di dispersione dei gas che si possono formare dopo la combustione. Il prodotto deve essere installato e collegato secondo precise regole. Soprattutto vanno osservate le disposizioni previste per la ventilazione.

Collegamenti

Possibili danni!

Non utilizzare il coperchio, gli ugelli del gas o le manopole di controllo per trasportare o muovere il fornello.

Collegamento del gas

• Qualsiasi operazione su apparecchiature a gas deve essere effettuata da personale competente ed autorizzato.
• Prima dell'installazione accertarsi che il tipo e la pressione del gas siano compatibili con le impostazioni del prodotto

Connessione gas liquido

• Accertarsi che il tubo e il regolatore di pressione che volete utilizzare per il fornello siano affidabili. Fissare il tubo del gas all'apposito attacco sul retro del fornello e fissarlo con una fascetta a vite (fig.6). Verificare che sia stretto bene.
• Il tubo non deve superare 1,5m di lunghezza.
• La pressione del regolatore (certificato) deve essere 1.5kg/300mm SS.
• Tubi vecchi, incrinati, induriti, ammorbiditi o usati per più di due anni devono essere sostituiti.
• I tubi di collegamento tra bombola e fornello devono essere conforme allo standard TS1846 e di materiale che non sia influenzato dal gas.
• Utilizzare bombole da 10 kg.
• Il tubo del gas non deve passare vicino a parti calde sul retro del fornello. La temperatura del tubo non deve superare i 90°C.
• Accertarsi che non vi siano predite di gas, prima di utilizzare il fornello.

Controllo di perdite

Aprire il rubinetto sul regolatore di pressione e verificare con acqua saponata se vi sono perdite di gas dove avete fatto i collegamenti.

on fare mai controlli di questo tipo usando una fiamma.

Controllo finale

1. Verificare l'installazione del fornello.
2. Controllare le funzioni.

Preparativi per l'uso

Primo utilizzo

Accertarsi che i requisiti descritti in precedenza siano rispettati.

Prima pulizia

Alcuni detergenti potrebbero danneggiare la superficie del fornello.

1. Togliere tutto l'imballo.
2. Pulire la superficie con un panno umido e quindi asciugare.

Descrizione dell'uso del prodotto

1. Premere e ruotare in senso antiorario la manopola per alzare la fiamma.
2. Utilizzare un accendino per accendere la fiamma.
3. Selezionare l'altezza della fiamma desiderata.
4. A fine cottura, ruotare la manopola sul puntino, per spegnere la fiamma.

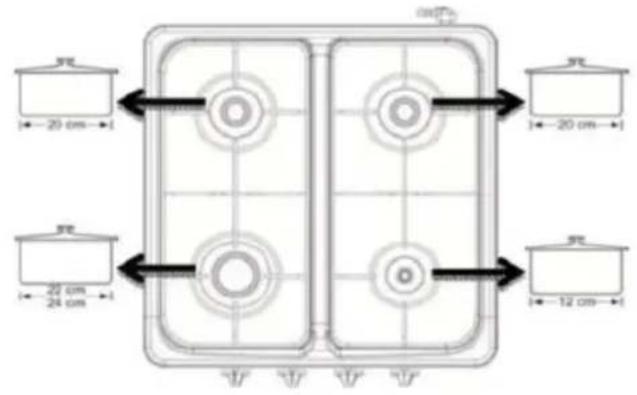

20 cm 20 cm 20 cm 24 cm 24 cm 12 cm

Il flusso di gas è stato interrotto Fiamma alta Fiamma bassa

Le dimensioni della pentola e del bruciatore devono coincidere. Regolare la fiamma in modo che non fuoriesca dalla base della pentola.

Posizionare la pentola al centro della griglia di appoggio.

Pulizia e manutenzione

Informazioni generali

• Se il prodotto viene pulito regolarmente, funzionerà per lungo tempo senza problemi.
  • Le superfici calde possono causare ustioni! Attendere che il prodotto si raffreddi prima di pulirlo.
• Il fornello deve essere pulito a fondo dopo ogni utilizzo. In questo modo i depositi di cibo possono essere rimossi facilmente e non provocheranno incrostazioni al prossimo utilizzo del fornello.
• Per la pulizia, non è richiesto alcun detersivo particolare. Utilizzare sapone liquido con acqua tiepida e una spugna morbida. Quindi asciugare.
• Accertarsi che non rimangano liquidi dopo la pulizia. Rimuovere immediatamente qualsiasi fuoriuscita di cibo durante la cottura.
• Per la pulizia delle parti in acciaio inox, non utilizzare prodotti contenenti acidi o cloro. Pulire passando in una sola direzione un panno morbido insaponato.

• Alcuni detergenti possono danneggiare la superficie. Non utilizzare detergenti aggressivi, polveri, creme o oggetti appuntiti.
  • Per la pulizia, non utilizzare pulitori a vapore.

Pulizia del pannello

• Pulire il pannello di controllo e le manopole con un panno inumidito e asciugare.
  • Il pannello può danneggiarsi! Non togliere le manopole per pulirlo.

Smaltimento del prodotto

L'imballo può essere pericoloso per i bambini. Tenere l'imballo lontano dalla loro portata. L'imballo è prodotto con materiale riciclabile. Smaltirlo in maniera opportuna e non nella comune immondizia.

Procedura di trasporto futuro

• Tenere il cartone originale, per trasportare il prodotto. Seguire le istruzioni scritte sul cartone stesso. Se la scatola originale non fosse più disponibile, utilizzare della plastica mille bolle o del cartone spesso.
  • Fissare bene i bruciatori e la griglia.
  • Non inserire altro. Il prodotto non andrebbe capovolto.

La presenza del simbolo del bidone barrato 🏠 indica che:

Questo apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento Deve pertanto essere effettuato mediante raccolta separata.

Lo smaltimento effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto può essere restituito al distributore all' atto dell' acquisto di un nuovo apparecchio.

L'uso improprio dell'apparecchiatura o di parti di essa può costituire un potenziale pericolo per l'ambiente e per la salute. Lo smaltimento improprio dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza.

PERIODO DI GARANZIA:

SOGO fornisce 2 anni di garanzia dalla data di acquisto contro qualsiasi difetto dovuto a materiale difettoso o lavorazione del prodotto. Se il prodotto presenta un difetto o diventa difettoso durante questo periodo, SOGO lo riparerà gratuitamente (modifica in alcuni casi) in uno dei propri centri di assistenza post-vendita autorizzati.

La garanzia non copre se il prodotto è stato utilizzato in modo errato o è stato utilizzato per un uso diverso da quello previsto. La mancata osservanza delle linee guida del manuale SOGO per garantire la sicurezza del prodotto e dell'utente comporterà l'estinzione della garanzia. Inoltre, la garanzia non sarà valida se l'assistenza o la riparazione del prodotto è stata eseguita da qualsiasi centro di assistenza diverso da SOGO, dai propri centri di assistenza o dai centri ufficialmente autorizzati.

Per ottenere le informazioni complete sui problemi post-vendita e l'elenco completo delle informazioni sui nostri centri di assistenza autorizzati, visitare il sito Web del servizio clienti SOGO riportato alla fine di questo manuale. Lì puoi anche trovare i dettagli di contatto del nostro centro servizi principale.

Benvenuti nella famiglia SOGO e speriamo che l'uso e la manutenzione corretti del prodotto vi diano una lunga durata.

_

| _

一

1

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva sulla regolazione degli apparecchi a gas (GAR) (UE) 2016/426/AB EN 484: 2019 / TS EN 484: 2019 relativa agli apparecchi che bruciano combustibili gassosi e alla Direttiva 2015/863/UE sulle restrizioni all'uso di determinate sostanze pericolose.

Questo simbolo indica che nel caso in qui si desidera smaltire il prodotto una volta la sua vita lavorativa è finite si dovrebbe prendere ad un agente autorizzato di rifiuti per la raccolta selettiva di apparecchi elettriche ed elettroniche (WEEE).

Importato da:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2

Prodotto fatto a Turchia - Disegnato da SOGO in base alla Norme di Qualità Europea

Servizio al cliente: www.sogosat.com /

[e-mail] / 0034 902 222 161
