SS-10265 - Frigideira Sogo - Manual de utilização gratuito

Tipo de produto	Mesa de cozimento a gás para exteriores
Marca	Sogo
Modelo	SS-10265
Categoria de gás	GLP (G30 30 mbar, G31 37 mbar)
Queimadores	4 queimadores: 1 rápido (1,85 kW), 1 normal (1,50 kW), 1 auxiliar (1,00 kW), 1 queimador adicional não especificado
Ignição	Ignição eletrônica (bateria)
Dimensões (aprox.)	70 x 40 x 10 cm
Peso (aprox.)	10 kg
Alimentação	Botija de gás GLP 12 kg com regulador 1,5 kg/300 mm SS
Uso	Exterior apenas (não doméstico)
Material	Aço inoxidável, vidro
Manutenção e limpeza	Limpeza com detergente suave e pano úmido; evitar abrasivos e vapor
Segurança	Verificar vazamentos com solução de sabão; manter afastado de materiais inflamáveis; não deixar sem vigilância
Peças de reposição	Não especificadas; contatar o serviço pós-venda
Reparabilidade	Intervenções reservadas a um serviço técnico autorizado
Garantia	2 anos contra defeitos de fabricação
Informações gerais	Conforme à diretiva GAR (UE) 2016/426 e à diretiva RoHS

Perguntas frequentes - SS-10265 Sogo

Que tipo de gás usar com o fogão Sogo SS-10265?

Use um gás GLP do tipo butano (G30) ou propano (G31) com uma pressão de 30 mbar para o butano e 37 mbar para o propano (ou 50 mbar na Áustria e Alemanha). O regulador deve ser certificado e ajustado para 1,5 kg/300 mm SS.

Posso usar este fogão em ambientes internos?

Não, este fogão foi projetado exclusivamente para uso externo. Ele não possui sistema de exaustão dos gases de combustão e não deve ser usado em espaço fechado.

Como acender os queimadores?

Pressione a manivela do queimador desejado e gire-a no sentido anti-horário até a posição máxima. Mantenha pressionado até que a ignição eletrônica acione a chama. Em seguida, ajuste o fogo para a posição desejada.

Como verificar um vazamento de gás?

Nunca use uma chama. Aplique uma solução de sabão nas conexões e abra o regulador. Bolhas indicam vazamento. Se um vazamento for detectado, feche imediatamente o regulador e mande reparar por um profissional.

Quais utensílios de cozinha usar?

Use panelas e frigideiras adequadas ao tamanho dos queimadores. A chama não deve ultrapassar o fundo do recipiente. Centralize sempre o recipiente sobre o queimador.

Como limpar a mesa de cozimento?

Deixe esfriar completamente. Limpe com um detergente suave para máquina de lavar louça, água morna e um pano macio ou esponja. Nunca use produtos abrasivos, pó para esfregar ou limpador a vapor.

O que fazer em caso de cheiro de gás?

Feche imediatamente a válvula da botija de gás. Abra todas as portas e janelas. Não acenda fogo e não conecte nenhum aparelho elétrico que possa produzir faísca. Mandar verificar a instalação por um profissional.

Qual é a vida útil da mangueira de gás?

A mangueira de gás deve ser substituída pelo menos a cada 2 anos, ou imediatamente se apresentar fissuras, deformações ou se endurecer. O comprimento não deve exceder 1,5 metro.

Posso converter o fogão para outro tipo de gás?

Não, este fogão é ajustado de fábrica para funcionar com GLP (G30 a 30 mbar). Não é possível convertê-lo para outro gás como o gás natural.

Como apagar os queimadores com segurança?

Gire a manivela do queimador no sentido horário até a posição de desligado (ponto superior). Certifique-se de que a chama está apagada. Em caso de ausência prolongada, feche também a válvula da botija de gás.

MANUAL DE UTILIZADOR SS-10265 Sogo

• Sempre leia o livro de instruções cuidadosamente antes de usar.
• Este manual pode ser baixado de nossa página da web, www.sogo.es
• Guarde estas instruções para referência futura.

Símbolos e suas explicações:

O manual contém esses símbolos

1

1- Informações importantes e indicação para o uso benéfico. 2- Aviso de situação de perigo a pessoas e o produto. 3- Aviso perigo de incêndio. 4- Aviso superfície quente.

INSTRUÇÕES DE SEGURANÇA PARA O USUÁRIO

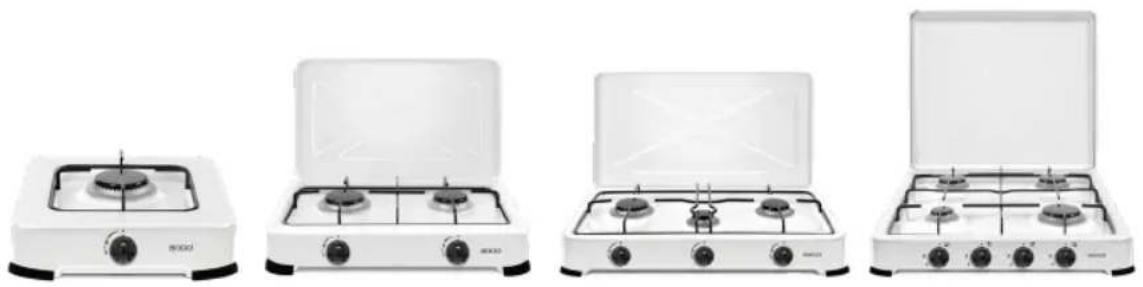

Propósito de uso

Este produto é destinado para uso doméstico. Não é permitido o uso comercial. “CUIDADO: este produto deve ser usado apenas para fins de cozinhar. Não deve ser utilizado para fins diferentes como aquecer o quarto”.

- Tenha cuidado para não se queimar tocando no painel superior da mesa de gás, pois fica muito quente perto do queimador quando está em uso.

- Não aplique pressão excessiva nos botões de controle de gás.

- Para evitar danos, não coloque carvão nos queimadores.

- Não permita que os orifícios dos queimadores fiquem obstruídos.

- Mantenha a mesa de gás limpa para um melhor serviço e maior vida útil.

- À noite ou ao sair de casa, certifique-se de desligar não apenas os botões de controle da mesa de gás, mas também a válvula de gás principal da garrafa de gás.

- Para uma combustão melhor e completa, mantenha os queimadores limpos.

- Verifique regularmente a mangueira de gás de borracha que conecta o fogão a gás à garrafa de gás quanto a desgaste ou vazamento; ela deve ser substituída ocasionalmente. Mantenha-a afastada de fontes de calor e mantenha-a limpa.

- Certifique-se de que não haja objetos inflamáveis perto da mesa de gás.

- O fogão deve ser conectado ao cilindro usando uma mangueira de borracha de GLP em conformidade com as regulamentações do país em que o fogão vai ser usado.

- Não mover o produto quando estiver em utilização.

• Deixar abertos todos os lugares destinados à aeração.
• Depois de usar o produto, assegure-se de que o fogão e o detento estão desligados.
• Para limpar o produto, não usar esponjas de aço ou produtos corrosivos.
• Não use objetos pontiagudos e perfurantes para limpar a parte interna do produto; tais materiais podem causar danos ao produto.
• A mangueira não deve ter mais de 1,5m e deve ser substituída conforme a legislação vigente no país de uso e, em qualquer caso, após 4 anos de uso.
• Sempre use um regulador de baixa pressão para conectar o fogão ao cilindro. Este regulador deve ser normalizado com calibração fixa a 30 mbar para o butano e 37 mbar para o propano (50 mbar apenas para a Áustria e a Alemanha).
• As braçadeiras metálicas adequadas para gás devem ser usadas para fixar a mangueira ao fogão e ao regulador nos países onde é permitido fixar a mangueira ao aparelho.
• Se sentir cheiro de gás, deve desligar o fogão e o detento imediatamente.
• Nunca use chamas para verificar vazamentos de gás. Use sempre um spray especial.
• Nunca opere o aparelho se a mangueira de borracha não estiver bem presa com os clipes recomendados.

- Não utilize o aparelho se houver vazamentos, danos ou defeitos.

- Certifique-se de que os objetos estão posicionados a pelo menos 1 m do aparelho em todas as direções.

- Não deixe animais de estimação vagar livremente nas proximidades do aparelho.

- Nunca deixe o aparelho aceso sem supervisão.

- Nunca deixe as crianças se aproximarem do aparelho.

- Em caso de mau funcionamento ou cheiro de gás, nunca verifique o aquecedor, leve-o aos revendedores. Em qualquer caso, feche a torneira do cilindro de gás imediatamente.

- Abra todas as portas e janelas se houver cheiro de gás e NÃO acenda o fogo ou NÃO ligue qualquer dispositivo que possa causar uma faísca.

- Proteja o sistema de ignição eletrônica da água.

- O dispositivo eletrônico de ignição não funcionará se ficar molhado. Tenha cuidado para não derramar água.

- Este produto não foi concebido para uso por pessoas com deficiência física, sensorial ou mental ou pessoas sem experiência ou sem instrução (inclusive crianças) sem acompanhamento para dar instruções necessárias.

- As crianças devem ser fiscalizadas e não deve permitir brincar com o produto.

- Quando o produto estiver em uso ou depois de usar até que esfrie, as crianças devem ser mantidas longe do produto.

• AVISO: no uso do fogão as peças aparentes podem estar quentes. As crianças devem ser mantidas longe do produto.

- Crianças abaixo de 8 anos não devem tocar o produto sem a supervisão de um adulto.

- Em caso de que as informações e as demonstrações forem feitas corretamente, as crianças acima de 8 anos e/ou pessoas com limitações físicas, sensoriais e mentais podem usar este aparelho.

- Crianças não devem brincar com o produto, podendo limpar e fazer a manutenção sob supervisão de um adulto.

- Em caso de entupimento das bocas resultante de derrame de alimentos, entrar em contato com o serviço autorizado para limpar estas partes entupidas.

- Se o produto estiver danificado ou tenha um defeito aparente, não usar o produto.

- Não fazer modificações ou consertos no seu produto, podendo fazer somente alguns ajustes.

- Em caso de uso de medicamentos e/ou álcool que influencie sua atenção, não usar o produto.

- Ao utilizar álcool, tomar devidos cuidados: álcool com temperaturas altas evapora e, se tocar em superfície aquecida,

pode provocar incêndio.

• Não aquecer latas de conservas fechadas ou vidros herméticos, pois a pressão acumulada pode causar explosão.
• A pressão pode fazer com que explodam.

- Não colocar produtos inflamáveis perto do produto.

- No momento de utilização, o produto pode estar quente ao tocar as partes quentes, internas e externas.

- As peças acessíveis do produto durante o uso podem estar quentes.

- O produto pode estar quente após o uso; sempre usar luvas apropriadas se precisar tocar.

Especificações técnicas

Especificações	Injetor G30 30mbar	Injetor G30 30mbar	Fogao a duas bocas	Fogao a tres bocas	Fogao a quatro bocas
Cat. de gas 13B/P 13B/P 13B/P		13B/P 13B/P
Qeimador forte	∅ 0.65 1.85 KW	1.85 KW 1.85 KW	W 1.85 KW
Qeimador normal	∅ 0.60 1.50 KW	1.50 KW 2x1.50 KW
Queimador auxiliar	∅ 0.50 1 KW 1 KW

Avaliação de pressão (Bar)
Modelo Categoria Pressão
SS-10255, SS-10260SS-10265, SS-10270	I3+ 28 – 30/37mbar

• O fogão é projetado para operar com gás G30 a 29 mbar (GLP). Não é possível a conversão para um tipo de gás diferente.
• Utiliza um injetor de 1,5 kg/300 mmSS no seu fogão, conforme o padrão TSE.
• Este produto destina-se apenas a ser utilizado no exterior.
• As especificações técnicas podem ser modificadas sem prévio aviso para aumentar a qualidade do produto.
• As figuras neste manual são esquemáticas e podem não corresponder exatamente ao seu produto.
• Os valores que se encontram acima do produto ou nos documentos fornecidos junto com o produto são valores obtidos no ambiente de laboratório seguindo os padrões relacionados com o produto. Estes valores podem variar em função das condições e do local de uso.

Produto

A. Queimador forte B. Queimador normal C. Queimador auxiliar D. Grelha superior E. Corpo F. Botão de controle

Montagem

• Fazer a instalação do seu fogão de acordo com as medidas mostradas na figura.
• Deixar abertos todos os locais destinados à ventilação.
• O local onde o fogão será instalado deve ser feito de material resistente ao calor.
• Não instalar acima de materiais como plástico ou similares.

• Deve assegurar que a instalação de gás está adequada.

- A preparação do local onde o produto vai ser colocado e das instalações do sistema de gás é por conta do cliente.

- Na instalação do produto, devem ser observadas as regras específicas das normas locais relacionadas com o gás.

- Produtos danificados vão representar um risco para a segurança.

- Todos os tipos de intervenções sobre equipamentos de gás e sistemas devem ser feitos por pessoas habilitadas.

- O produto dispõe de um sistema de evacuação dos gases de combustão. O produto deve ser instalado e ligado de acordo com as normas de instalação em vigor. Um cuidado especial deve ser tomado sobre os requisitos de aeração.

Ligações

Dano material!

Não usar a tampa, a mangueira e/ou os botões de controle para transportar ou mover o produto.

Ligação de gás

Todos os tipos de intervenções sobre equipamentos de gás e sistemas devem ser feitos por pessoas habilitadas. Antes da instalação, assegure-se de que as condições de distribuição local são adequadas com os ajustes do produto (tipo de pressão de gás).

• A mangueira do gás e o regulador devem ser apropriados e com certificado de segurança.
• O tamanho da mangueira não deve ultrapassar 1500mm.
• As mangueiras rachadas, amolecidas, endurecidas ou usadas por mais de 2 anos devem ser trocadas.
• As mangueiras de conexão com botijões devem estar conforme os padrões da TS1846 e de tipo e especificação que não seja afetado por gás.
• Utilize seu fogão com botijões de 12 kg.

A mangueira do gás não deve passar pelo lado onde esquenta na parte traseira do fogão. A mangueira do gás não aguenta temperaturas maiores a 90°C.

Antes de usar o forno, assegure-se de que não haja vazamento de gás.

Controle de impermeabilidade

Abra o regulador e passe água com sabão para verificar se há vazamento.

Nunca faça o teste com fogo.

Última verificação

1- Verifique se a instalação do produto é adequada. 2- Controle as funções.

Preparação

Primeira utilização

Assegure-se de que as condições indicadas no manual de instruções estão fornecidas.

Primeira limpeza

Alguns detergentes ou materiais de limpeza podem danificar a superfície do produto.

1. Remova todos os materiais de embalagem.
2. Remova e limpe todos os resíduos da superfície do produto com um pano ou esponja úmido e seque com um pano seco.

Explicação do uso do fogão a gás:

1: Pressione e gire o botão do fogão no sentido contrário ao do relógio e coloque na posição de fogo alto. 2: Acenda com a ajuda de um acendedor. 3: Ajuste o nível de fogo desejado. 4: Terminado o uso do fogão, apague a boca e gire o botão no sentido do relógio até atingir a posição mais alta, ou seja, o inverso.

Cortar a gás

Fogo alto

Fogo baixo

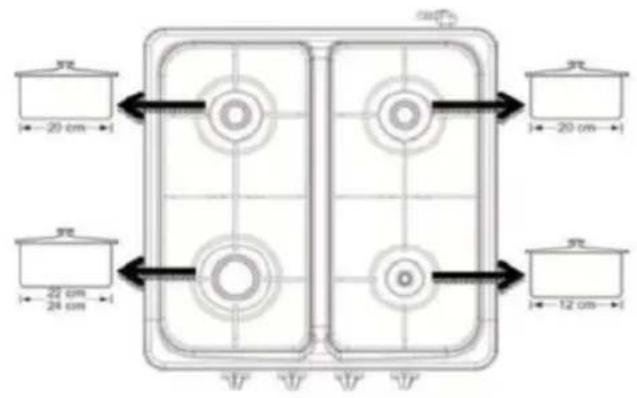

O tamanho da panela deve ser compatível com o tamanho da chama, e o fogo do gás deve ser ajustado para não ultrapassar o fundo do recipiente. Colocar a panela acima das grades, centralizada.

Manutenção e limpeza

Informações gerais

Se limpar em intervalos regulares, a vida útil do produto será prolongada e os problemas comuns serão raros.

As superfícies quentes podem provocar queimaduras! Antes de limpar o produto, esperar esfriar. O produto deve ser cuidadosamente limpo após cada utilização. Desta maneira, os restos de alimentos podem ser limpos facilmente e na próxima utilização evitaremos a queima de resíduos de alimentos.

Para limpar o produto, não precisa de nenhum tipo de material de limpeza especial. Limpar o produto com detergente lava-louças usando água morna com um pano ou esponja e secar com um pano seco. Após a limpeza, assegurar que todos os líquidos e alimentos foram retirados.

Não utilizar materiais de limpeza com cloro ou ácido para limpar a superfície e o puxador. Limpar com pano e sabão ou detergente líquido e não usar esponja metálica.

Algum tipo de detergente e material de limpeza pode estragar a superfície; não usar pó de limpeza ou creme de limpeza. Não usar produto de limpeza com vaporizador.

Limpeza do Painel de Controle

• Limpar o painel de controle e os botões com pano molhado e secar com pano seco.
• O painel de controle pode se danificar! Não retirar os botões de controle para limpar o painel de controle.

Eliminação da embalagem

Os materiais de embalagem são perigosos para as crianças. Manter fora do alcance das crianças os materiais de embalagem. A embalagem do produto é fabricada a partir de materiais reciclados. Classificar os resíduos de acordo com as instruções de descarte. Não descartar junto com o lixo doméstico normal.

Transporte futuro

• Guardar a caixa original do produto e transportar usando esta caixa. Siga as instruções descritas na caixa. Se não tiver a caixa original do produto, enrole em materiais como plástico bolha ou cartão grosso e amarrar firmemente com uma fita.
• Prender firmemente com fita colante os queimadores e as grades.
• Não usar a tampa ou o puxador para mover o produto.
• Não coloque objetos sobre o produto. O produto deve ser transportado na posição vertical. Por todo tipo de dano que possa acontecer durante o transporte, verifique visualmente o produto na sua totalidade na chegada.

Eliminação dos produtos antigos

Descarte o produto antigo sem danificar o meio ambiente. Este produto contém um símbolo (WEEE) que indica como descartar os equipamentos elétricos e eletrônicos separadamente. Isso significa que o equipamento deve ser tratado de acordo com a diretiva 2002/96/EC da União Europeia, com a finalidade de diminuir os efeitos deste equipamento no meio ambiente, deve ser reciclado ou destruído. Para obter mais informações, por favor, entre em contato com as autoridades locais ou regionais. Os produtos eletrônicos que não estão sujeitos à coleta de lixo controlado podem causar danos à natureza ou ao ser humano por causa dos materiais nocivos contidos e apresentam um perigo potencial. Para saber como eliminar o seu produto, entre em contato com o vendedor autorizado ou com os centros de coleta de lixo da prefeitura.

PERÍODO DE GARANTIA:

A garantia não é produzida se for utilizado de forma incorreta ou para um uso diferente do pretendido. Não seguir as pautas do manual SOGO para garantir a segurança do produto e do usuário dará a extensão da garantia. Além disso, a garantia ficará inválida se o serviço ou reparação do produto tiver sido realizado por qualquer centro de serviço que não seja SOGO, seus próprios centros de serviço ou centros oficialmente autorizados.

Para obter as informações completas sobre os problemas da pós-venda e uma lista completa das informações dos nossos centros de serviço autorizados, visite o site do serviço ao cliente da SOGO que se encontra no final deste manual. Ao mesmo tempo, você pode verificar os dados de contato do nosso principal centro de serviços.

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Diretiva de Regulamentação de Dispositivos a Gás (GAR) (UE) 2016/426/AB, EN 484: 2019 / TS EN 484: 2019 relacionada a aparelhos que queimam combustíveis gasosos, e com a Diretiva 2015/863/EU sobre restrições de uso de certas substâncias perigosas.

Este símbolo significa que, se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos autorizado para a recolha seletiva de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Importado por:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2

46002 Valência, Espanha

Produto fabricado na Turquia - projetado pela SOGO com base nas normas de qualidade europeias.

Serviço pós-venda: www.sogosat.com / [e-mail] / 0034 902 222 161

46002 Valência, Espanha
