Tipo de produto	Fogão a gás para exterior (mesa de cozimento)
Marca	Sogo
Modelo	SS-10235
Categoria de gás	I3+ (GPL 28-30/37 mbar)
Número de queimadores	2 queimadores
Potência por queimador	2,2 kW por queimador
Potência total	4,4 kW
Consumo de gás	160 g/h por queimador (G30 butano)
Pressão de gás recomendada	28-30 mbar para butano, 37 mbar para propano
Ignição	Eletrônica por piezo
Material principal	Metal com revestimento
Grelha	Grelha metálica removível
Tampa	Tampa de proteção
Uso previsto	Apenas para exterior
Garantia	3 anos
Serviço pós-venda	www.sogosat.com / 0034 902 222 161
Dimensões (aprox.)	Aproximadamente 50 x 30 x 10 cm (estimativa)
Peso (aprox.)	Aproximadamente 3 kg (estimativa)
Limpeza	Pano úmido e detergente suave, sem abrasivos
Segurança	Não usar em ambientes fechados, manter afastado de materiais inflamáveis, não deixar sem supervisão

Perguntas frequentes - SS-10235 Sogo

Como instalar a mangueira de gás no fogão Sogo SS-10235?

Fixe a mangueira de gás (comprimento máximo 1,5 m) na cabeça de conexão atrás do aparelho, aperte com uma braçadeira metálica adequada. Use um regulador ajustado para 28-30 mbar para butano ou 37 mbar para propano. Verifique a estanqueidade com água com sabão, nunca com uma chama.

Posso usar este fogão em ambientes fechados?

Não, este fogão foi projetado apenas para uso em exteriores. Ele não possui sistema de exaustão dos gases de combustão e pode causar intoxicação por monóxido de carbono.

Como acender os queimadores?

Pressione o botão do queimador e gire-o no sentido anti-horário até a posição máxima. Pressione até que a ignição eletrônica produza uma faísca. Em seguida, ajuste a chama na altura desejada.

O que fazer se sentir cheiro de gás?

Feche imediatamente a válvula do botijão de gás e o regulador. Abra portas e janelas para arejar. Não acenda nenhuma chama ou aparelho elétrico (não acender luzes, não usar telefone). Contacte um serviço técnico autorizado.

Que tipo de regulador e mangueira devo usar?

Use um regulador certificado TSE ajustado para 28-30 mbar para butano ou 37 mbar para propano. A mangueira deve estar em conformidade com a norma TS1846, de borracha para GLP, e não deve exceder 1,5 m. Substitua-a a cada 4 anos ou assim que estiver desgastada.

Como limpar o fogão após o uso?

Deixe esfriar completamente. Limpe a superfície com um pano úmido e detergente neutro para louça, depois seque. Nunca use produtos abrasivos, objetos pontiagudos ou aparelhos a vapor para evitar danificar o revestimento.

Qual é a garantia deste produto?

A Sogo oferece uma garantia de 3 anos a partir da data da compra contra defeitos de material ou fabricação. A garantia é anulada em caso de uso incorreto, desrespeito às instruções ou reparos não autorizados.

Posso usar utensílios de vidro ou potes fechados?

Não, é proibido aquecer potes de vidro ou latas de conserva fechadas pois a pressão pode fazê-los explodir e causar ferimentos.

Como verificar vazamentos de gás?

Abra o regulador e aplique uma solução com sabão nas conexões. Se surgirem bolhas, há vazamento. Nunca use uma chama para verificar. Em caso de vazamento, feche o gás e contacte um profissional.

O que fazer se o queimador não acender ou se a chama estiver irregular?

Verifique se os injetores e os venturis não estão obstruídos por resíduos alimentares. Se o problema persistir, contacte um serviço técnico autorizado. Não tente reparar o aparelho por conta própria.

MANUAL DE UTILIZADOR SS-10235 Sogo

• Sempre leia o livro de instruções cuidadosamente antes de usar.
• Este manual pode ser baixado da nossa página web, www.sogo.es
• Guarde estas instruções para referência futura.

Símbolos e suas explicações:

O manual contém esses símbolos

1

2

3

4

1- Informações importantes e indicação para o uso benéfico. 2- Aviso de situação de perigo a pessoas e o produto. 3- Aviso perigo de incêndio. 4- Aviso superfície quente.

INSTRUÇÕES DE SEGURANÇA PARA O USUÁRIO

Proposto de uso

Este produto é destinado para uso doméstico. Não é permitido o uso comercial. "CUIDADO: este produto deve ser usado apenas para fins de cozinha. Não deve ser utilizado para fins domésticos como aquecer o quarto".

• Tenha cuidado para não se queimar tocando no painel superior da mesa de gás, quando fica muito quente perto do queimador quando está em uso.
• Não aplique pressão excessiva nos botões de controle de gás.
• Para evitar danos, não coloque carvão nos queimadores.
• Não permita que os orifícios dos queimadores fiquem obstruídos.
• Mantenha a mesa de gás limpa para um melhor serviço e maior vida útil.
• À noite ou ao sair de casa, certifique-se de desligar não apenas os botões de controle da mesa de gás, mas também a válvula de gás principal da garrafa de gás.
• Para uma combustão melhor e completa, mantenha os queimadores limpos.
• Verifique regularmente a mangueira de gás de borracha que conecta o fogão a gás à garrafa de gás quanto a desgaste ou vazamento; ela deve ser substituída ocasionalmente. Mantenha-a afastada de fontes de calor e mantenha-a limpa.
• Certifique-se de que não haja objetos inflamáveis perto da mesa de gás.
• O fogão pode ser conectado ao cilindro usando uma mangueira

de borracha de GLP em conformidade com as regulamentações do país em que o fogão vai ser usado.

• Não mover o produto quando está em utilização.
• Deixar abertos todos os lugares destinados à aeração.
• Depois de usar o produto, assegure-se de que o fogão e o detento estão desligados.
• Para limpar o produto, não usar esponjas de aço ou produtos corrosivos.
• Não use objetos pontiagudos e perfurantes para limpar a parte interna do produto; tais materiais podem causar danos ao produto.
• A mangueira não deve ter mais de 1,5m e deve ser substituída pelo cumprimento da legislação vigente no país de uso e, em qualquer caso, antes de 4 anos de uso.
• Sempre use um regulador de baixa pressão para conectar o fogão ao cilindro. Este regulador deve ser normalizado com calibração fixa a 28-30 mbar para o butano e 37 mbar para o propano.
• As braçadeiras metálicas adequadas para gás devem ser usadas para fixar a mangueira ao fogão e ao regulador nos países onde é permitido fixar a mangueira ao aparelho.
• Se sentir cheiro de gás, desligue o fogão e o detentor imediatamente.
• Nunca use chamas para verificar vazamentos de gás. Use sempre um spray especial.
• Nunca opere o aparelho se a mangueira de borracha não estiver bem presa com os clipes recomendados.
• Não utilize o aparelho se houver vazamentos, danos ou defeitos.
• Certifique-se de que os objetos estão posicionados a pelo menos 1 m do aparelho em todas as direções.
• Não deixe animais de estimação vagarem livremente nas proximidades do aparelho.
• Nunca deixe o aparelho aceso sem supervisão.
• Nunca deixe as crianças se aproximarem do aparelho.
• Em caso de mau funcionamento ou cheiro de gás, nunca verifique o aquecedor, leve-o aos revendedores. Em qualquer caso, feche a torneira do cilindro de gás imediatamente.
• Abra todas as portas e janelas se houver cheiro de gás e NÃO acenda o fogo ou NÃO ligue qualquer dispositivo que possa fazer uma faísca.
• Proteja o sistema de ignição eletrônica da água.
• O dispositivo eletrônico de ignição não funciona se ficar molhado. Tenha cuidado para não derramar água.
• Este produto não foi concebido para uso por pessoas com deficiência física, sensorial ou mental ou pessoas sem

experiência ou sem instrução (inclusive crianças) sem acompanhamento para dar instruções necessárias.

• As crianças devem ser fiscalizadas e não deve permitir brincar com o produto.
• Quando o produto estiver em uso ou depois de usar, até que esfrie, as crianças devem ser mantidas longe do produto.
• AVISO: no uso do fogão, as peças aparentes podem estar quentes. As crianças devem ser mantidas longe do produto.
• Crianças abaixo de 8 anos não devem fazer o produto sem a supervisão de um adulto.
• Em caso de que as informações e as demonstrações forem feitas corretamente, as crianças acima de 8 anos e/ou pessoas com limitações físicas, sensoriais e mentais podem usar este aparelho.
• Crianças não devem brincar com o produto, podendo limpar e fazer a manutenção sob supervisão de um adulto.
• Em caso de entupimento das bocas resultante de derrame de alimentos, entrar em contato com o serviço autorizado para limpar estas partes entupidas.
• Se o produto estiver danificado ou tenha um defeito aparente, não usar o produto.
• Não fazer modificações ou consertos no seu produto, podendo fazer somente eles ajustes.
• Em caso de uso de medicamentos e/ou álcool que influencie sua atenção, não usar o produto.
• Quando usar álcool, devidos cuidados: álcool com temperaturas altas evapora e se toca em superfície aquecida pode provocar incêndio.
• Não aquecer latas de conservas fechadas ou vidros herméticos, quando a pressão acumulada pode causar explosão.
• A pressão pode fazer com que explodam.
• Não colocar produtos inflamáveis perto do produto.
• No momento de utilização, o produto pode estar quente ao tocar nas partes quentes internas e externas.
• As peças acessíveis do produto durante o uso podem estar quentes.
• O produto pode estar quente ao uso, sempre usar luvas apropriadas se precisar tocar.

Especificações técnicas

Especificações	Injetor G30 30mbar	Injetor G30 30mbar	Fogao a duas bocas	Fogao a tres bocas	Fogao a quatro bocas
Categoria de gás I3	+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)	+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)	+(28-30/37) I3+(28-30/37) I3+(28-30/37)	+(28-30/37) I3+(28-30/37)	+(28-30/37) I3+(28-30/37)
Queimador a gás potente	Ø 0.7 mmØ 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW1 X 1 KW	4 x 2.2 KW
Diâmetro do quei-mador de gás		1 x Ø 103mm 2	x Ø 103mm 2 x	Ø 103mm1 x Ø 68.6 mm	4 x Ø 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Avaliação de pressão (Bar)
Modelo Categoria Pressão
SS-10233, SS-10235; SS-10237, SS-10275	13+28 - 30/37mbar 28 - 30	0/37mbar

• O fogão é projetado para operar com gás G28-30 / 37mbar (GLP). Não é possível a conversão para um tipo de gás diferente.
• Utiliza um detento 1,5 kg/300mmSS no seu fogão, conforme o padrão TSE.
• Este produto destina-se apenas a ser utilizado no exterior.
• As especificações técnicas podem ser modificadas sem prévio aviso para melhorar a qualidade do produto.
• Figuras neste manual são esquemáticas e podem não corresponder exatamente com o seu produto.
• Os valores que se encontram acima do produto ou nos documentos fornecidos junto com o produto são valores obtidos no ambiente de laboratório seguindo os padrões relacionados com o produto. Estes valores podem variar em função das condições e lugar de uso, normas respectivas. Estes valores podem variar dependendo do uso e do meio ambiente do produto.

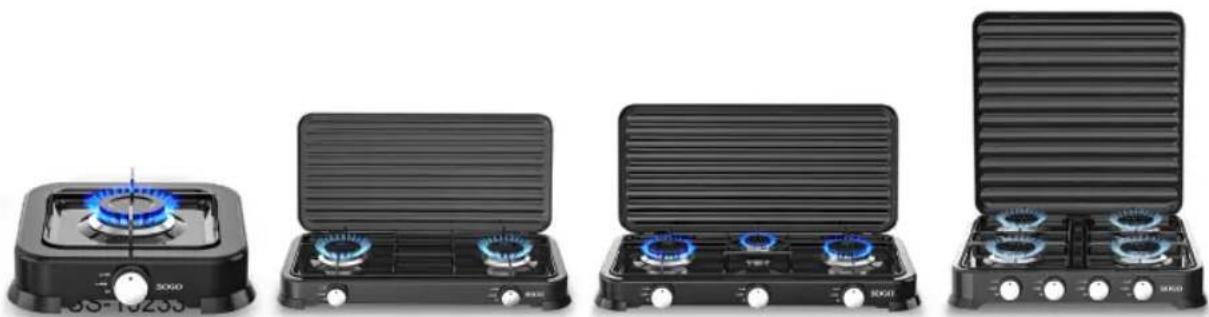

Produto SS-10235 SS-10237 SS-10275

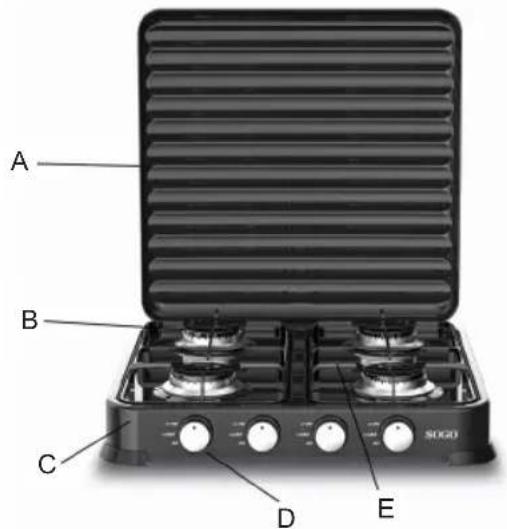

Visualização geral

A. Tampa B. Queimadores C. Corpo metálico do fogão a gás D. Manípulos E. Grelhador

Montagem

• Fazer instalação do seu fogão de acordo com as medidas apresentadas na figura.
• Deixar abertos todos os lugares destinados à aeração.
• O local onde o fogão será instalado deve ser feito de material resistente ao calor.
• Não instalar acima de materiais como plástico ou similares.

Assegurar que a instalação de gás está adequada.

A preparação do local onde o produto vai ser colocado e as ligações do sistema de gás são por conta do cliente.

Na instalação do produto, devem ser observadas as regras específicas das normas locais e relacionadas com o gás.

Produtos danificados vão representar um risco para a segurança.

Os temas de intervenções sobre equipamentos de gás e sistemas devem ser feitos por pessoas habilitadas.

Cuidado com a disposição de um sistema de evacuação dos gases de combustão. O produto deve ser instalado e ligado de acordo com as normas de instalação em vigor. Um cuidado especial deve ser feito sobre os requisitos de aeração.

Ligações

Dano material!

Não usar a tampa, a mangueira e/ou os botões de controle para transporte ou mover o produto.

Ligação de gás

Todas as intervenções sobre equipamentos de gás e sistemas devem ser feitas por pessoas habilitadas. Antes da instalação, assegure-se de que as condições de distribuição local são adequadas com os ajustes do produto (como a pressão de gás).

Ligação de GLP

• A mangueira do gás e o regulador devem ser apropriados e com certificado de segurança.
• O tamanho da mangueira não deve ultrapassar 1500mm.
• As mangueiras rachadas, amolecidas, endurecidas ou usadas por mais de 2 anos devem ser trocadas.
• As mangueiras de conexão com botijões devem ser conforme os padrões de TS1846 e de tipo e especificação que não fica afetado por gás.
• Utilize seu fogão com botijões de 12 kg.

A mangueira do gás não deve passar pelo lado que esquenta na parte traseira do fogão. A mangueira do gás não aguenta temperaturas maiores a 90°C.

Antes de usar o forno, assegure-se de que não tenha vazamento de gás.

Controle de impermeabilidade

Abrir o regulador e passar água com sabão para verificar se tem vazamento.

Nunca fazer o teste com fogo.

Última verificação

1- Verifique se a instalação do produto é adequada. 2- Controlar as funções.

Preparação

Primeira utilização

Assegure-se de que as condições indicadas no manual de instruções estão fornecidas.

Primeira limpeza

Alguns detergentes ou materiais de limpeza podem danificar a superfície do produto.

1. Remova todos os materiais de embalagem.
2. Remover e limpar todos os resíduos da superfície do produto com um pano ou esponja úmido e secar com um pano seco.

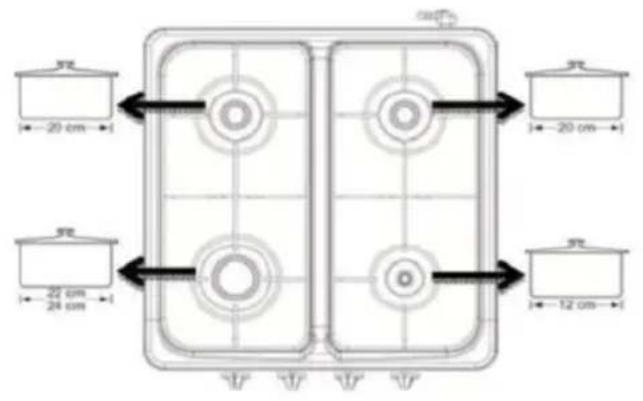

Explicação do uso de fogão a gás:

1: Pressionar e girar o botão do fogão na direção contrária do sentido do relógio e colocar na posição de fogo alto. 2: Acender com ajuda de acendedor. 3: Ajustar o nível de fogo desejado. 4: Terminado o uso do fogão, apagar a boca e girar o botão na direção do sentido do relógio até atingir a posição mais alta, ou seja, o inverso.

O tamanho da panela deve ser compatível com o tamanho da chama, o fogo do gás deve ser ajustado para não transbordar o fundo do recipiente. Colocar a panela acima das grades centralizada.

Manutenção e limpeza

Informações gerais

Se limpar em intervalos regulares, a vida útil do produto será prolongada e os problemas comuns serão raros.

As superfícies quentes podem provocar queimaduras! Antes de limpar o produto, esperar para esfriar. O produto deve ser cuidadosamente limpo antes de cada utilização. Desta maneira, os restos dos alimentos podem ser limpos facilmente e na próxima utilização evitarão a queima de resíduos de alimentos.

Para limpar o produto não precisa de nenhum tipo de material de limpeza especial. Limpar o produto com detergente lava-louças usando água morna com um pano ou esponja e secar com um pano seco. Após a limpeza, assegurar que todos os líquidos e alimentos foram retirados.

Não utilize materiais de limpeza com cloro ou ácido para limpar a superfície e puxador. Limpar com pano e sabão ou detergente líquido e não usar esponja metálica.

Algum tipo de detergente e material de limpeza pode estragar a superfície, não usar pó de limpeza ou creme de limpeza. Não usar produtos de limpeza com vaporizador.

Limpeza do Painel de Controle

• Limpar o painel de controle e os botões com pano molhado e secar com pano seco.
• O painel de controle pode se danificar! Não retire os botões de controle para limpar o painel de controle.

Eliminação da embalagem

Os materiais de embalagem são perigosos para as crianças. Manter fora do alcance das crianças os materiais de embalagem. Embalagem do produto é fabricada a partir de materiais reciclados. Classificar os resíduos de acordo com as instruções de descarte. Não descartar junto com o lixo doméstico normal.

Transporte futuro

Guardar a caixa original do produto e transportar usando esta caixa. Siga as instruções descritas na caixa. Se não tem a caixa original do produto, enrole em materiais como plástico bolha ou em cartão grosso e amarrar firmemente com uma fita. - Prender firmemente com fita adesiva os queimadores e as grades. - Não usar a tampa ou o puxador para mover o produto. - Não coloque objetos sobre o produto. O produto deve ser transportado na posição vertical. Por todo tipo de dano que possa acontecer durante transporte, verifique visualmente o produto na sua totalidade na chegada.

Eliminação dos produtos antigos

Descarte o produto antigo sem danificar o meio ambiente. Este produto contém um símbolo (WEEE) que indica como descartar os equipamentos elétricos e eletrônicos separadamente. Isso significa que o equipamento deve ser tratado de acordo com a diretiva 2002/96/EC da União Europeia com finalidade de diminuir os efeitos deste equipamento no meio ambiente, deve ser reciclado ou destruído. Para obter mais informações, por favor, entre em contato com as autoridades locais ou regionais. Os produtos eletrônicos que não estão sujeitos a coleta de lixo controlado podem causar danos à natureza ou ser humano por causa dos materiais nocivos contidos e aparecem um perigo potencial. Para saber como eliminar o seu produto, entre em contato com o vendedor autorizado ou com os centros de coleta de lixo da prefeitura.

PERÍODO DE GARANTIA:

A garantia não é produzida se for realizado de forma incorreta ou para um uso diferente do pretendido. Não siga as pautas do manual SOGO para garantir a segurança do produto e o Usuário está a extensão da garantia. Além disso, a garantia ficará inválida se o serviço ou reparação do produto tiver sido realizado por qualquer centro de serviço que não seja SOGO, seus próprios centros de serviço ou centros oficialmente autorizados.

Para obter as informações completas sobre os problemas da pós-venda e uma lista completa dos outros centros de serviço autorizados, visite o site do serviço ao cliente da SOGO que se encontra no final deste manual. Ao mesmo tempo, você pode verificar os dados de contato do centro principal de serviços.

Este dispositivo está em conformidade com a Diretiva de Regulamento de Dispositivos a Gás (GAR) (UE) 2016/426/AB EN 484: 2019 / TS EN 484: 2019 relacionada a aparelhos que queimam combustíveis gasosos e com a Diretiva 2015/863/EU sobre restrições de uso de certas substâncias perigosas.

Este símbolo no produto ou na embalagem indica que este produto não pode ser descartado como lixo normal ou lixo doméstico. Todos os equipamentos elétricos, eletrônicos e unidades a bateria devem ser reciclados de maneira adequada e de acordo com as leis municipais locais. Você pode reciclá-los levando-os a um centro de descarte autorizado pelo governo ou a lixeiras especializadas que você pode encontrar em grandes supermercados próximos, lojas de produtos eletrônicos ou eletrodomésticos ou shopping que tenham esse tipo de instalações disponíveis.

Desenhado por: SOGO baseado em padrões de qualidade europeus Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Espanha Produto fabricado na CHINA. Serviço pós-venda: www.sogosat.com [e-mail] / 0034 902 222 161
