Vrsta izdelka	Zunanji plinski štedilnik (kuhalna plošča)
Znamka	Sogo
Model	SS-10235
Kategorija plina	I3+ (UNP 28-30/37 mbar)
Število gorilnikov	2 gorilnika
Moč na gorilnik	2,2 kW na gorilnik
Skupna moč	4,4 kW
Poraba plina	160 g/h na gorilnik (G30 butan)
Priporočeni tlak plina	28-30 mbar za butan, 37 mbar za propan
Vžig	Elektronski s piezom
Glavni material	Kovina s premazom
Rešetka	Snemljiva kovinska rešetka
Pokrov	Zaščitni pokrov
Predvidena uporaba	Samo zunaj
Garancija	3 leta
Poprodajna storitev	www.sogosat.com / 0034 902 222 161
Dimenzije (približno)	Približno 50 x 30 x 10 cm (ocena)
Teža (približno)	Približno 3 kg (ocena)
Čiščenje	Vlažna krpa in blago čistilo, brez abrazivov
Varnost	Ne uporabljajte v zaprtih prostorih, hranite stran od vnetljivih materialov, ne puščajte brez nadzora

Pogosto zastavljena vprašanja - SS-10235 Sogo

Kako namestiti plinsko cev na štedilnik Sogo SS-10235 ?

Pritrdite plinsko cev (največja dolžina 1,5 m) na priključek na zadnji strani naprave, zategnite s primerno kovinsko objemko. Uporabite regulator, nastavljen na 28-30 mbar za butan ali 37 mbar za propan. Preverite tesnost z milnico, nikoli s plamenom.

Ali lahko ta štedilnik uporabljam v zaprtih prostorih?

Ne, ta štedilnik je zasnovan samo za zunanjo uporabo. Nima sistema za odvajanje dimnih plinov in lahko povzroči zastrupitev z ogljikovim monoksidom.

Kako prižgati gorilnike?

Pritisnite ročico gorilnika in jo zavrtite v nasprotni smeri urinega kazalca do najvišjega položaja. Pritisnite, dokler elektronski vžig ne sproži iskre. Nato nastavite plamen na želeno višino.

Kaj storiti, če zavoham plin?

Takoj zaprite ventil na plinski jeklenki in regulator. Odprite vrata in okna za prezračevanje. Ne prižigajte nobenega plamena ali električne naprave (ne prižigajte luči, ne uporabljajte telefona). Pokličite pooblaščeni servis.

Kakšen regulator in cev naj uporabim?

Uporabite regulator s certifikatom TSE, nastavljen na 28-30 mbar za butan ali 37 mbar za propan. Cev mora biti skladna s standardom TS1846, gumijasta za UNP, in ne sme presegati 1,5 m. Zamenjajte ga vsaka 4 leta ali takoj, ko je obrabljen.

Kako očistiti štedilnik po uporabi?

Pustite, da se popolnoma ohladi. Površino očistite z vlažno krpo in blagim pomivalnim sredstvom, nato posušite. Nikoli ne uporabljajte abrazivnih čistil, ostrih predmetov ali parnih čistilnikov, da ne poškodujete premaza.

Kakšna je garancija za ta izdelek?

Sogo ponuja 3-letno garancijo od datuma nakupa za napake v materialu ali izdelavi. Garancija preneha veljati v primeru nepravilne uporabe, neupoštevanja navodil ali nepooblaščenih popravil.

Ali lahko uporabljam steklene pripomočke ali zaprte kozarce?

Ne, prepovedano je segrevati steklene kozarce ali zaprte pločevinke, saj bi tlak lahko povzročil njihovo pokanje in poškodbe.

Kako preveriti puščanje plina?

Odprite regulator in nanesite milnico na priključke. Če se pojavijo mehurčki, je puščanje. Nikoli ne uporabljajte plamena za preverjanje. V primeru puščanja zaprite plin in pokličite strokovnjaka.

Kaj storiti, če se gorilnik ne prižge ali je plamen nepravilen?

Preverite, ali so injektorji in venturiji zamašeni s ostanki hrane. Če težava vztraja, pokličite pooblaščeni servis. Ne poskušajte sami popraviti naprave.

NAVODILA ZA UPORABO SS-10235 Sogo

Pred uporabo vedno natančno preberite navodila za uporabo. - Ta priročnik lahko prenesete z naše spletne strani www.sogo.es. - Ta navodila shranite za poznejšo uporabo.

Simboli in opis:

1

2

3

4

1- Pomembne informacije in koristni napotki za uporabo 2- Opozarjanje na nevarne situacije z vidika življenja in premoženja. 3- Opozorilo pred požarnim tveganjem 4- Opozorilo pred vročimi površinami

VARNOSTNA NAVODILA ZA UPORABNIKA

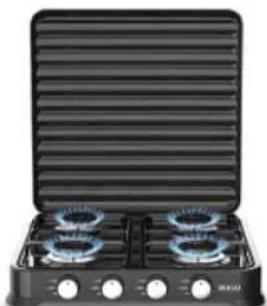

Predvidena uporaba

Ta izdelek je zasnovan za zunanjo uporabo. Ni dovoljen za komercialno uporabo. "POZOR: Ta izdelek se lahko uporablja samo za kuhanje. Ne sme se uporabljati za ogrevanje prostora ali za kakršen koli drug namen."

Pazite, da se ne opečete, če se dotaknete zgornje plošče plinske mize, saj se med uporabo v bližini gorilnika zelo segreje. - Ne pritiskajte pretirano na gumbe za upravljanje plina. Da bi se izognili poškodbam, na gorilnike ne postavljajte oglja. - Ne dovolite, da se luknje v gorilnikih zamašijo. - Za boljše delovanje in daljšo življenjsko dobo plinske mize jo vzdržujte čisto. - Ponoči ali ko zapustite hišo, ne izklopite le krmilnih gumbov mize, temveč tudi glavni plinski ventil plinske jeklenke. - Za boljše in popolno izgorevanje gorilnikov poskrbite, da bodo ti čisti. - Gumijasto plinsko cev, ki povezuje plinski štedilnik s plinsko jeklenko, redno preverjajte glede obrabe ali puščanja, saj jo je treba občasno zamenjati. Hranite jo stran od vira toplote in jo vzdržujte čisto. - Poskrbite, da v bližini plinske mize ni vnetljivih predmetov. - Kuhalnik je treba na jeklenko priključiti z gumijasto cevjo za utekočinjeni naftni plin v skladu s predpisi države, v kateri se kuhalnik uporablja. - Med uporabo peči ne premikajte. - Okoli njih naj bodo vsi prezračevalni kanali neovirani. - Po vsaki uporabi izdelka se prepričajte, da je ventil za zmanjševanje tlaka zaprt. - Za čiščenje notranjosti in stekla izdelka ne uporabljajte ostrih in prebadajočih materialov; ti lahko poškodujejo izdelek.

• Cev ne sme biti daljša od 1,5 m in jo je treba zamenjati v skladu z veljavno zakonodajo v državi uporabe, vsekakor pa po 4 letih uporabe.
• Za priključitev štedilnika na jeklenko vedno uporabite nizkotlačni regulator. Ta regulator mora imeti normirano fiksno kalibracijo pri 28-30 mbar za butan in 37 mbar za propan.
• Za pritrditev cevi na kuhalnik in regulator je treba v državah, v katerih se uporablja plin, uporabiti kovinske sponke, primerne za plin. Je dovoljeno pritrditi cev na napravo.
• Ko začutite vonj po plinu (uhajanje), takoj zaprite ventil za zmanjševanje tlaka.
• Za preverjanje uhajanja plina nikoli ne uporabljajte plamena. Vedno uporabite posebno pršilo.
• Naprave nikoli ne uporabljajte, če gumijasta cev ni trdno pritrjena s priporočenimi sponkami.
• Naprave ne uporabljajte, če pride do puščanja, poškodb ali nepravilnega delovanja.
• Prepričajte se, da so predmeti v vseh smereh oddaljeni vsaj 1 m od štedilnika.
• Hišnim ljubljenčkom ne dovolite, da se prosto gibljejo v bližini štedilnika.
• Nikoli ne puščajte štedilnika prižganega brez nadzora.
• Nikoli ne dovolite otrokom, da se približajo štedilniku.
• V primeru okvare ali vonja po plinu nikoli ne preverjajte grelnika sami, temveč ga odnesite k prodajalcu. V vsakem primeru takoj zaprite pipo plinske jeklenke.
• Odprite vrata in okna, če se pojavi vonj po plinu, in NE prižigajte ognja ali ne uporabljajte naprav, ki bi lahko povzročile iskrenje.
• Elektronski vžigalni sistem zaščitite pred vodo.
• Elektronski vžigalnik ne bo deloval, če se zmoči. Pazite, da se ne polijete z vodo.
• Ta izdelek ni namenjen za uporabo za invalide, duševno, telesno in čutno prizadete osebe ali osebe, ki nimajo znanja in izkušenj (vključno z otroki), razen če jih spremlja oseba, ki lahko poskrbi za njihovo varnost ali jim da navodila za uporabo. Otroci morajo biti pod nadzorom in ne smejo uporabljati izdelka.
• Med delovanjem izdelka in po njem bodo izpostavljeni deli izdelka ostali vroči, dokler se ne ohladijo; otroke držite stran od njega.
• POZOR: Med delovanjem žara so dostopni deli lahko vroči. Majhne otroke držite stran od njega.
• Otroci, mlajši od 8 let, lahko pridejo v stik z izdelkom, če jim ne

pomaga odrasla oseba. - Ta izdelek lahko uporabljajo otroci, starejši od 8 let, in/ali vse osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, če so obveščene o tveganjih in jim je prikazano pravilno delovanje izdelka. - Čiščenja in vzdrževanja izdelka ne smejo opravljati otroci, ki niso pod nadzorom odraslih oseb. - Embalažni materiali so lahko nevarni za otroke. Hranite jih na mestih, ki so otrokom nedosegljiva, in jih odstranite v skladu z navodili za ravnanje z odpadki. - Če se prezračevalne odprtine vašega štedilnika zamašijo zaradi prevelike količine hrane, se obrnite na pooblaščeni servisni center in odmašite oko štedilnika. - Če je izdelek poškodovan ali ima kakršno koli vidno napako, ga ne uporabljajte. - Na izdelku ne izvajajte nobenih popravil ali sprememb. - Izdelka ne uporabljajte, če je vaša sposobnost razločevanja zmanjšana zaradi uživanja drog in/ali alkohola. - Za namestitev in popravila vedno pokličite pooblaščeni servisni center. Proizvajalec ne odgovarja za morebitno škodo, ki bi nastala zaradi posegov nepooblaščenih oseb, in zaradi tega garancija preneha veljati. - Pri uporabi alkohola v hrani bodite previdni. Alkohol izhlapeva pri visoki temperaturi in ko pride v stik z vročo površino, se vžge in povzroči nevarnost požara. - Ne segrevajte zaprtih pločevink in steklenih kozarcev. - Tlak lahko povzroči njihovo eksplozijo. - Med delovanjem izdelka ne približujte vnetljivih materialov, saj so lahko njegove stranice vroče. - Izdelek se lahko med delovanjem segreje. - Izdelek in njegovi deli, dostopni z rokami, so med uporabo vroči. - Izdelek je lahko po uporabi vroč. Če se ga morate dotakniti, nosite rokavice, odporne na vročino.

Tehnične specifikacije

Specifikacja G30	30mbar Inyector	štedilnik z 1 gorilniko	štedilnik z 2 gorilniki	štedilnik s 3 gorilniki	štedilnik s 4 gorilniki
Kategorija plina I3+	(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)
Elektrichi plinski gorilnik	Ø 0.7 mm Ø 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW 1 X 1 KW	4 x 2.2 KW
Premer plinskega gorilnika		1 x Ø 103mm 2 x Ø 103mm 2 x	Ø 103mm 1 x Ø 68.6 mm		4 x Ø 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Razvrstitev tlaka (Bar)
Modeli št. Kategorija	Tlak
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 - 30/37mbar 28 - 30/37mbar

Štedilnik je zasnovan za delovanje na plin G28-30 / 37mbar (LPG). Peči ni mogoče prilagoditi za delovanje na druge pline.

Pri štedilniku uporabite 1,5 kg/300 mm SS ventil za zmanjševanje tlaka v skladu s standardi TSE.

Izdelek je zasnovan za uporabo na prostem.

Tehnične specifikacije se lahko zaradi izboljšanja kakovosti izdelka spremenijo brez predhodnega obvestila.

Slike v priročniku so shematske in se morda ne ujemajo natančno z vašim izdelkom.

Navedene vrednosti na oznakah izdelkov ali v drugih tiskanih dokumentih, priloženih izdelku, so vrednosti, pridobljene v laboratoriju v skladu z ustreznimi standardi. Te vrednosti se lahko razlikujejo glede na uporabo in okolje izdelka.

Izdelek SS-10233 SS-10235

SS-10237

SS-10275

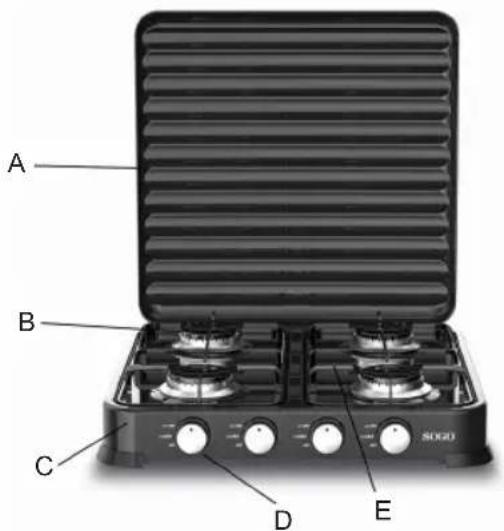

Splošni videz

A. Pokrov B. Gorilniki C. Kovinsko ohišje plinskega štedilnika D. Gumbi E. Žar

Namestitev

• Pečico namestite v velikostih, ki so prikazane na sliki
• Prepričajte se, da so zračniki odprti.
• Prepričajte se, da je mesto, kamor namestite peč, izdelano iz toplotno odpornega materiala. Ne postavljajte ga na plastiko in podobne materiale.

Prepričajte se, da je plinska napeljava pravilna. Za pripravo mesta namestitve in plinske napeljave je odgovoren izvajalec. - Pri namestitvi izdelka je treba upoštevati pravila iz veljavnih lokalnih standardov glede plina. - Poškodovani izdelki lahko ogrozijo vašo varnost. - Posege na plinski opremi in sistemih smejo izvajati pooblaščene in usposobljene osebe. Izdelek ni opremljen s sistemom za odvajanje plinov, ki lahko nastanejo po izgorevanju. - Izdelek je treba namestiti in priključiti v skladu z veljavnimi predpisi za namestitev. Posebej je treba upoštevati zahteve v zvezi s prezračevanjem.

Povezave

Materialna šifra!

Pokrova, plinske cevi in/ali stikal za nadzor plina ne uporabljajte za prenašanje ali premikanje izdelka.

Priključki za plin

Vse posege na plinski opremi in sistemih morajo opravljati pooblaščene in usposobljene osebe. - Pred namestitvijo se prepričajte, da so lokalni pogoji distribucije (vrsta plina in tlak plina) skladni z nastavitvami izdelka.

Priključek za LPG

• Pazite, da sta plinska cev in ventil za zmanjševanje plina, ki ju boste uporabili za štedilnik, zanesljiva. Pritrdite cev za dovod plina na nastavek za pečjo in jo zategnite s cevno objemko in izvijačem (slika 6). Prepričajte se, da je dobro zategnjena.
• Dolžina plinske cevi peči ne sme biti daljša od 1500 mm.

Tlak ventila za zmanjševanje plina, ki se uporablja za utekočinjeni naftni plin, mora biti 1,5 kg/300 mm SS in ustrezno certificiran.

Zamenjati je treba stare, razpokane, zmehčane, otrdele in več kot dve leti uporabljene cevi.

• Cevi za povezavo posod z opremo morajo biti v skladu s standardom TS1846 in morajo biti izdelane iz materiala, na katerega plin ne vpliva.
• Pečico uporabljajte z 12-kilogramsko posodo za plin. Cev za dovod plina ne sme potekati skozi vroč del na zadnji strani peči. Temperatura plinske cevi ne sme presegati 90°C. Pred uporabo sistema se prepričajte, da iz njega ne uhaja plin.

Nadzor uhajanja

Odprite ventile za zmanjševanje plina in z močno spenjeno milnico preverite, ali na priključku, ki ste ga naredili, ne uhaja plin.

Nikoli ga ne nadzorujte s

plamenom. Končni nadzor

1- Prepričajte se, da je namestitev peči pravilna. 2- Nadzor funkcij.

Predhodna priprava

Prva uporaba

Prepričajte se, da so izpolnjene zahteve, določene v priročniku.

Prvo čiščenje

Nekateri detergenti ali čistila lahko poškodujejo površino.

1. Odstranite vso embalažo.
2. Površino izdelka obrišite z vlažno krpo ali gobo in jo nato obrišite do suhega s krpo.

Opis uporabe peči

1: Pritisnite in obrnite stikalo plinskega štedilnika v nasprotni smeri urinega kazalca, da se prižge visok plamen. 2: Vžigalnik vžgite v skladu z značilnostmi vašega štedilnika. 3: Postavite ga v zeleni položaj plamena. 4: Ko je kuhanje končano, obrnite stikalo v smeri urinega kazalca do najvišje točke, da izklopite gorilnik.

- Pretok plina je bil - Prekinjen o Visok plamen - Nizki plamen

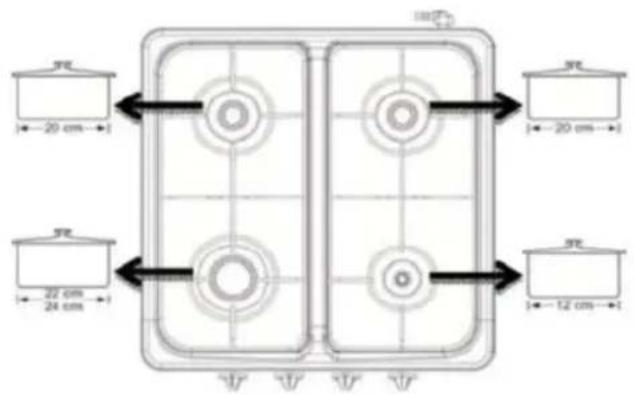

Velikost posode in velikost plinskega plamena morata biti natančno usklajeni. Plinski plamen nastavite tako, da bo presegal dno posode. Posodo postavite na sredino podpornika posode.

Vzdrževanje in čiščenje Splošne

informacije

Če izdelek redno čistite, se podaljša čas uporabe in zmanjša število pogostih težav.

Vroče površine lahko povzročijo opekline! Pred čiščenjem izdelka počakajte, da se izdelek ohladi. - Izdelek je treba po vsaki uporabi temeljito očistiti. Tako se usedline hrane zlahka očistijo in preprečijo, da bi se pri naslednji uporabi izdelka zažgale. Za čiščenje izdelka ni potrebno posebno čistilno sredstvo. Izdelek očistite s pralno tekočino, mlačno vodo in mehko krpo ali gobo ter ga obrišite do suhega - Prepričajte se, da po čiščenju ni ostalo nobenih tekočin in da ste takoj očistili morebitne madeže hrane med kuhanjem. Za čiščenje nerjavečih ali inox površin in ročajev ne uporabljajte čistil, ki vsebujejo kislino ali klor. Čistite z brisanjem v eni smeri s pomočjo mehke krpe z milom in tekočim čistilnim sredstvom (brez prask).

Nekateri detergenti ali čistila lahko poškodujejo površino. Ne uporabljajte agresivnih čistilnih sredstev, čistilnega praška/kreme ali ostrih predmetov.

Za čiščenje ne uporabljajte izdelkov za čiščenje s paro.

Čiščenje nadzorne plošče

Nadzorno ploščo in gumbe za upravljanje očistite z vlažno krpo in jih obrišite s suho krpo. - Nadzorna plošča je lahko poškodovana! Za čiščenje nadzorne plošče ne odstranjujte upravljalnega stikala.

Odstranjevanje izdelka Uničenje

embalaže

Embalažni materiali so nevarni za otroke. Embalažni material hranite na mestu, ki je nedosegljivo otrokom. Embalaža izdelka je izdelana iz materialov, ki jih je mogoče reciklirati. Razvrstite jih v skladu z navodili za ravnanje z odpadki in jih odstranite. Ne mečite jih skupaj z gospodinjskimi odpadki.

Prihodnji postopki ravnanja z odpadki

• Ohranite originalno embalažo izdelka in izdelek prenašajte v tej škatli. Upoštevajte navodila, navedena na embalaži. Če originalne embalaže ni na voljo, izdelek zavijte v mehurčkasto folijo ali debel karton in ga tesno prevezite.
• Previdno pritrdite glave in nosilce ponve. Pokrova ali ročaja ne uporabljajte za prenašanje ali premikanje izdelka. Na izdelek ne polagajte nobenih izdelkov. Izdelek je treba prenašati v vodoravnem položaju. Izdelek vizualno preverite, ali ni poškodovan med ravnanjem z njim.

Odstranjevanje starega izdelka

• Stari izdelek odstranite tako, da ne boste povzročili škode okolju. Na izdelku je simbol (OEEO), ki označuje, da je treba odpadno električno in elektronsko opremo zbirati ločeno.
• Upoštevati morate Direktivo 2002/96/ES, da bi ga reciklirali ali razdelili na dele za zmanjšanje njegovega morebitnega vpliva na okolje. Za dodatne informacije se obrnite na lokalne ali regionalne organe.
• Elektronski izdelki, ki niso predmet nadzorovanega zbiranja, bi zaradi škodljivih materialov, ki jih vsebujejo, lahko predstavljali potencialno tveganje za okolje in zdravje ljudi.
• Obrnite se na prodajalca ali občinski oddelek za odvoz smeti.

GARANCIJSKI ROK:

SOGO vam zagotavlja 3-letno garancijo od datuma nakupa za vse napake zaradi pomanjkljivega materiala ali izdelave izdelka. Če izdelek v tem obdobju pokaže kakršno koli napako ali se pokvari, ga bo SOGO brezplačno popravil (v določenih primerih zamenjal) v katerem koli svojem ali pooblaščenem poprodajnem servisnem centru.

Garancija ne velja, če je bil izdelek uporabljen na napačen način ali če je bil uporabljen drugače, kot je bilo predvideno. Če ne boste upoštevali navodil iz priročnika SOGO, da bi zagotovili varnost izdelka in uporabnika, bo garancija prenehala veljati. Prav tako garancija ne velja, če je servisiranje ali popravilo izdelka opravil kateri koli servisni center, ki ni lastni servisni center SOGO ali uradno pooblaščeni center.

Če želite pridobiti vse informacije o poprodajnih vprašanjih in popoln seznam pooblaščenih servisnih centrov, obiščite spletno stran SOGO za stranke, ki je navedena na koncu tega priročnika. Tam lahko najdete tudi kontaktne podatke našega glavnega servisnega centra.

Dobrodošli v družini SOGO in upamo, da vam bosta pravilna uporaba in vzdrževanje izdelka zagotovila dolgo življenjsko dobo.

POMEMBNO:

Pred uporabo vedno natančno preberite navodila. Ta priročnik lahko prenesete z našega spletišča www.sogo.es. Shranite ta navodila za poznejšo uporabo.

Simboli Opis:

1

2

3

4

1 - Pomembne informacije in koristni nasveti za uporabo. 2 - Opozorilo na nevarne situacije za življenje in premoženje. 3 - Opozorilo na nevarnost požara. 4 - Opozorilo na vroče površine.

VARNOSTNA NAVODILA ZA UPORABNIKA

Namen

Opis uporabe štedilnika

Ta naprava je skladna z Direktivo o plinskih napravah (GAR) (EU) 2016/426/AB EN 484: 2019 / TS EN 484: 2019, ki se nanaša na naprave, ki uporabljajo plinasta goriva, in z Direktivo 2015/863/EU o omejevanju uporabe nekaterih nevarnih snovi.

IZJAVA O SKLADNOSTI

Ta naprava je skladna z Uredbo o plinskih napravah (GAR) (EU) 2016/426/AB EN 484: 2019 / TS EN 484: 2019, ki se nanaša na naprave, ki uporabljajo plinasta goriva, in z Direktivo 2015/863/EU o omejevanju uporabe nekaterih nevarnih snovi.

IZJAVA O SKLADNOSTI

Ta simbol na izdelku ali na embalaži pomeni, da tega izdelka ni mogoče odvreči med običajne smeti ali med gospodinjske odpadke. Vso električno in elektronsko opremo ter baterijske enote je treba reciklirati na ustrezen način in v skladu z lokalnimi občinskimi zakoni. Lahko jih reciklirate tako, da jih odnesete v pooblaščene centre za odlaganje odpadkov ali specializirane zabojnike, ki jih najdete v bližini velikih supermarketov, trgovin z elektroniko ali gospodinjskimi izdelki ali nakupovalnih središč, ki imajo tovrstne objekte.

Oblikoval: SOGO na podlagi evropskih standardov kakovosti

Uvoznik: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Španija

Izdelek proizveden na Kitajskem. Poprodajne storitve: www.sogosat.com, [e-mail] / 0034 902 222 161

Ta simbol na izdelku ali na embalaži označuje, da tega izdelka ni dovoljeno odlagati kot običajne smeti ali gospodinjske odpadke. Vsa električna in elektronska oprema ter enote, ki delujejo na baterije, morajo biti reciklirane na pravilen način in v skladu z lokalnimi predpisi. Lahko jih reciklirate tako, da jih odnesete v pooblaščene centre za ravnanje z odpadki ali v posebne zabojnike, ki jih najdete v bližnjih večjih supermarketih, trgovinah z elektroniko ali električnimi izdelki za gospodinjstvo ali v nakupovalnih središčih, ki imajo takšne objekte.
