SS-10235 - Сковорода Sogo - Безкоштовний посібник користувача

Тип продукту	Газова плита для зовнішнього використання (варочна панель)
Марка	Sogo
Модель	SS-10235
Категорія газу	I3+ (ГПГ 28-30/37 мбар)
Кількість пальників	2 пальники
Потужність пальника	2,2 кВт на пальник
Загальна потужність	4,4 кВт
Споживання газу	160 г/год на пальник (G30 бутан)
Рекомендований тиск газу	28-30 мбар для бутану, 37 мбар для пропану
Запалювання	Електронне п'єзозапалювання
Основний матеріал	Метал з покриттям
Решітка	Металева знімна решітка
Кришка	Захисна кришка
Призначення	Тільки для зовнішнього використання
Гарантія	3 роки
Післяпродажне обслуговування	www.sogosat.com / 0034 902 222 161
Розміри (прибл.)	Приблизно 50 x 30 x 10 см
Вага (прибл.)	Приблизно 3 кг
Чищення	Волога ганчірка з м'яким миючим засобом, без абразивів
Безпека	Не використовувати в приміщенні, тримати подалі від легкозаймистих матеріалів, не залишати без нагляду

Часті запитання - SS-10235 Sogo

Як встановити газовий шланг на плиту Sogo SS-10235?

Закріпіть газовий шланг (макс. довжина 1,5 м) до з'єднувальної головки ззаду пристрою, затягніть відповідним металевим хомутом. Використовуйте редуктор, налаштований на 28-30 мбар для бутану або 37 мбар для пропану. Перевірте герметичність мильною водою, ніколи не використовуйте полум'я.

Чи можна використовувати цю плиту в приміщенні?

Ні, ця плита призначена лише для використання на відкритому повітрі. Вона не має системи відведення продуктів згоряння і може спричинити отруєння чадним газом.

Як запалити пальники?

Натисніть на ручку пальника і поверніть її проти годинникової стрілки до максимального положення. Тримайте натиснутою, поки електронне запалювання не дасть іскру. Потім відрегулюйте полум'я до потрібної висоти.

Що робити, якщо відчуваю запах газу?

Негайно закрийте вентиль на газовому балоні та редуктор. Відчиніть двері та вікна для провітрювання. Не запалюйте жодного полум'я та не вмикайте електроприлади (не вмикайте світло, не користуйтеся телефоном). Зверніться до авторизованої сервісної служби.

Який редуктор і шланг потрібно використовувати?

Використовуйте редуктор сертифікований TSE, налаштований на 28-30 мбар для бутану або 37 мбар для пропану. Шланг повинен відповідати стандарту TS1846, бути гумовим для скрапленого газу, довжиною не більше 1,5 м. Замінюйте кожні 4 роки або при зношенні.

Як чистити плиту після використання?

Дайте повністю охолонути. Почистіть поверхню вологою ганчіркою з м'яким миючим засобом для посуду, потім витріть насухо. Ніколи не використовуйте абразивні засоби, гострі предмети або пароочисники, щоб не пошкодити покриття.

Яка гарантія на цей виріб?

Sogo надає гарантію 3 роки з дати покупки на дефекти матеріалу або виробництва. Гарантія втрачає чинність у разі неправильного використання, недотримання інструкцій або неавторизованого ремонту.

Чи можна використовувати скляний посуд або закриті банки?

Ні, заборонено нагрівати скляні банки або закриті консервні банки, оскільки тиск може спричинити їх вибух і призвести до травм.

Як перевірити витік газу?

Відкрийте редуктор і нанесіть мильний розчин на з'єднання. Якщо утворюються бульбашки, є витік. Ніколи не використовуйте полум'я для перевірки. У разі витоку закрийте газ і зверніться до фахівця.

Що робити, якщо пальник не запалюється або полум'я нерівномірне?

Перевірте, чи не забиті форсунки та вентурі залишками їжі. Якщо проблема не зникає, зверніться до авторизованої сервісної служби. Не намагайтеся самостійно ремонтувати пристрій.

ПОСІБНИК КОРИСТУВАЧА SS-10235 Sogo

Класифіказь{TиSCу (6ap)
Мосянiki Кaterорія	ТиSCK
SS-10233, SS-10235;SS-10237, SS-10275	I3+28 - 30/37 m6ap 28 - 30/37 m6ap

• Прилад призначений для роботи на зрідженому газі G28-30 / 37 мбар (LPG). Неможливо переобладнати цей прилад на інші гази. Використовуйте редукційний клапан 1,5 кг/300 мм згідно зі стандартами TSE. Виріб призначений для використання лише на відкритому повітрі.
• Технічні характеристики можуть бути змінені без попереднього повідомлення з метою покращення якості продукції. Інформація, наведена в посібнику, є схематичною і може не повністю відповідати вашому виробу. Задекларовані значення на маркуванні продукції або в інших друкованих документах, що постачаються разом з продукцією, є значеннями, отриманими в лабораторних умовах згідно з відповідними стандартами. Ці значення можуть змінюватися залежно від використання та середовища, в якому знаходиться виріб.

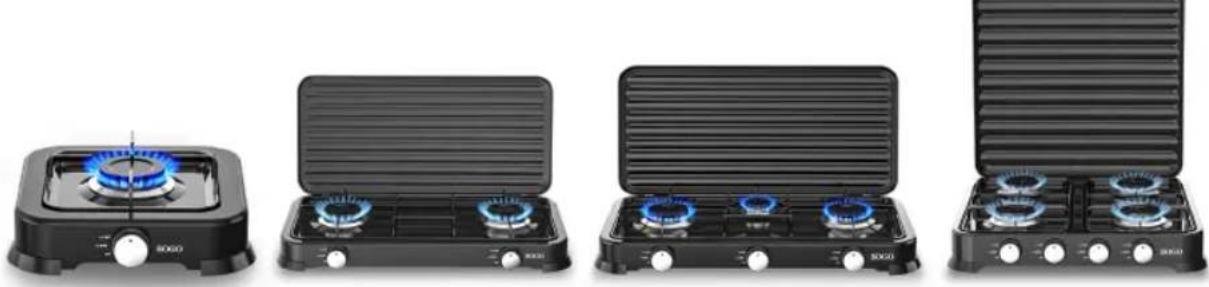

Продукт SS-10233 SS-10235 SS-10237 SS-10275

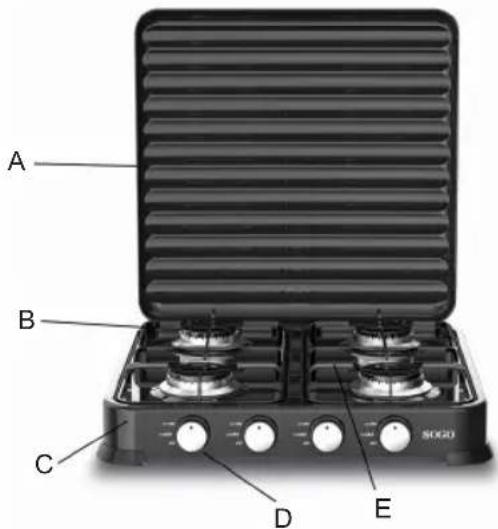

Загальний вигляд

A. Кришка B. Пальники C. Металевий корпус газової плити D. Ручки E. Ґрати.

Встановлення

Встановіть відповідно до розмірів, показаних на малюнку. Переконайтеся, що вентиляційні отвори відкриті. Переконайтеся, що місце, де ви встановлюєте піч, зроблене з термостійкого матеріалу. Не ставте її на пластик і подібні матеріали. Переконайтеся, що газове з'єднання виконано правильно. Точка місця встановлення також газове підключення обов'язково виробника. Під час встановлення виробу слід дотримуватися правил, викладених у відповідних місцевих стандартах, що стосуються зрідженого газу. Неправильне встановлення виробу становить загрозу для вашої безпеки. Будь-які операції з газовим обладнанням та системами повинні виконуватися кваліфікованими та компетентними особами. Виріб не призначений для системи відведення газів, які можуть утворюватися після згоряння. Виріб слід встановлювати та підключати відповідно до чинних правил монтажу. Особливо слід дотримуватися вимог щодо вентиляції.

З'єднання

Маніпуляції з підключенням!

Не використовуйте кришку, газовий шланг і/або перемикачі газового керування для переміщення або переміщення виробу.

Підключення газу

Будь-які роботи з газовим обладнанням та системами повинні виконуватися кваліфікованими та компетентними особами. Перед встановленням переконайтеся, що місцеві умови подачі газу (тип газу і тиск газу) відповідають параметрам виробу.

Підключення зрідженого газу

• Переконайтеся, що газовий редукційний клапан, який ви використовуєте для плити, повинен бути наповнений. Приєднайте шланг подачі газу до патрубка позаду плити і затягніть його за допомогою хомута та викрутки (малюнок 6). Переконайтеся, що ви добре затягнули.

Повна газова шланга плити не повинна перевищувати 1500 мм.

Тиск редукційного клапана, коли буде використовуватись зрідженого газу, повинен бути 1.5 кг/300 мм² і надійним чином сертифікований.

Старі, тріснуті, розміщені, затверділі шланги, а також шланги, що використовувались більше 2 років, слід замінити.

Шланги підключення контейнерів до обладнання повинні відповідати стандарту TS1846 і бути виготовлені з такого матеріалу, щоб не піддаватись впливу газу.

Використовуйте плиту з газовим балоном на 12 кг. Шланг подачі газу не повинен проходити через гарячу частину в задній частині плити. Температура газового шланга не повинна перевищувати 90°C. Перед використанням системи переконайтесь, що з неї не витікає газ.

Контроль витоків

Відкрийте редукційний клапан і перевірте за допомогою сильно спіненого мильного розчину, немає витоку газу на з'єднанні, яке ви зробили.
