MANUAL DE USUARIO SS-10275 Sogo

ES Manual de instrucciones

Declaración de conformidad, Responsabilidad de la eliminación de productos electrónicos, Datos del importador y Servicio posventa en las últimas páginas.

- Lea siempre el libro de instrucciones con atención antes de usarlo.

- Este manual se puede descargar desde nuestra página web, www.sogo.es

- Conserve estas instrucciones para futuras consultas.

Símbolos y descripciones:

Las siguientes descripciones forman parte de este manual:

1- Información importante para el uso.
2- Aviso contra situaciones peligrosas con respecto a su vida y propiedad.
3- Aviso de riesgo de fuego.
4- Aviso de superficies calientes.

INSTRUCCIONES DE SEGURIDAD PARA EL USUARIO

Uso Previsto

Este producto fue diseñado para uso en exteriores. No se permite el uso comercial. "PRECAUCIÓN: Este producto puede ser utilizado sólo para cocinar. No debe ser utilizado para calentar la habitación o cualquier otro propósito".

• Tenga cuidado para evitar quemarse al tocar el panel superior de la mesa de gas, ya que hace mucho calor cerca del quemador cuando está en uso.
• No aplique una presión excesiva sobre los botones de control de gas.
• Para evitar daños, no coloque carbón sobre los quemadores.
• No permita que los orificios de los quemadores se obstruyan.
• Mantenga la mesa de gas limpia para un mejor servicio y una vida útil más larga.
• Por la noche o al salir de la casa, asegúrese de apagar no solo los botones de control de la mesa de gas, sino también la válvula de gas principal del butano de gas.
• Para una mejor combustión completa, mantenga los quemadores limpios.
• Revise regularmente la manguera de gas de goma que conecta la cocina de gas a la botella de gas para detectar desgaste o fugas, debe reemplazarse ocasionalmente. Manténgalo alejado de las fuentes de calor y manténgalo limpio.
• Asegúrese de que no haya objetos inflamables cerca de la cocina de gas.

• La cocina se debe conectar al butano con una manguera de goma de GLP de conformidad con las regulaciones del país en el que se va a utilizar la cocina.

• No mueva el hornillo cuando se usa.

• Mantenga todos los canales de ventilación sin obstáculos alrededor de ellos.
• Después de cada uso del producto, asegúrese de que la válvula reductora de presión está cerrada.
• No utilice objetos cortantes y perforantes para limpiar el interior del producto; tales materiales pueden causar daños en el producto.
• La manguera no debe tener una longitud superior a 1,5 m y se debe reemplazar cumpliendo con la legislación vigente en el país de uso y, en cualquier caso, después de 4 años de uso.
• Utilice siempre un regulador de baja presión para conectar la cocina al cilindro. Este regulador debe normalizarse con una calibración fija a 28-30 mbar para butano y 37 mbar para propano.
• Deben usarse clips metálicos de manguera adecuados para el gas para asegurar la manguera a la cocina y al regulador en los países donde se permite fijar la manguera al aparato.
• Silvole a gas (fuga), cierre la válvula reductora de presión inmediatamente.
• Núra use llamas para verificar si hay fugas de gas. Use siempre un espray especial.
• Nunca opere el aparato si la manguera de goma no está firmemente sujeta con los clips recomendados.
• No utilice el aparato si hay fugas, daños o mal funcionamiento.
• Asegúrese de que los objetos estén colocados al menos a 1 m del aparato en todas las direcciones
• No permita que las mascotas vaguen libremente en las proximidades del aparato.
• Nunca deje el aparato encendido sin supervisión.
• Nunca deje que los niños se acerquen al aparato.
• En caso de mal funcionamiento o olor a gas, nunca revise el calentador usted mismo, llévelo a los distribuidores. En cualquier caso, cierre la llave del cilindro de gas inmediatamente.
• Abra todas las puertas y ventanas si huele a gas y NO encienda el fuego o NO enchufe ningún dispositivo que pueda causar una chispa.
• Proteger el sistema de encendido electrónico del agua
• El encendedor electrónico no funcionará si se moja. Tenga cuidado de no derramar agua.

• Este producto no está diseñado para uso de personas discapacitadas, mental, física y sensorialmente o por cualquier personas que no tienen el conocimiento y la experiencia (incluyendo niños), a menos que sean supervisados por una persona que pueda asumir su seguridad o dar instrucciones de uso de la misma. Los niños serán supervisados y nunca se les permitirá jugar con el producto.

• PRECAUCIÓN: Durante el funcionamiento del grill, las partes del producto pueden estar calientes. Mantenga a los niños pequeños lejos de él.

• Es arriesgado que los niños menores de 8 años de edad entren en contacto con el producto sin la supervisión de una persona adulta.
• Este producto puede ser utilizado por los niños mayores de 8 años de edad y / o por cualquier persona física, sensualmente o mentalmente deficientes si se les informa acerca de los riesgos y se les muestra el funcionamiento correcto.
• Los niños no deben jugar con el producto. Limpieza y mantenimiento del producto no pueden ser realizadas por los niños sin ser supervisados por las personas adultas.
• Si el inyector de su hornillo se obstruye debido al desbordamiento de los alimentos, póngase en contacto con el centro de servicio autorizado para limpiarlo.
• Si el producto está dañado o tiene algún defecto visible, no utilice el producto.
• No realizar cualquier reparación o modificación en el producto.
• No use el producto cuando su discernimiento sufre deterioro por el consumo de drogas y / o alcohol.
• Siempre llame a un centro de servicio autorizado para las operaciones de instalación y reparación. La empresa de fabricación no se hará responsable de cualquier daño que pueda surgir como resultado de las operaciones por parte de personas no autorizadas y la garantía pierde su validez como consecuencia de ello.
• Tenga cuidado al usar alcohol en su comida. El alcohol se evapora a temperatura elevada, y cuando entra en contacto con superficies calientes, hay riesgo de causar un incendio.
• No caliente latas y frascos de vidrio cerrado.
• La presión puede provocar la explosión de los mismos.
• No acerque materiales inflamables cuando el producto funciona porque sus lados pueden estar calientes.
• El producto se puede calentar durante su funcionamiento.
• El producto y sus partes accesibles manualmente están calientes cuando se utiliza.
• El producto puede estar caliente después del uso. Si tiene que tocar, usar use las manoplas.

Especificaciones Técnicas

Especificaciones	G30 30mbarInyector	Hornillocon 1 Fuego	Hornillo con2 Fuegos	Hornillocon 3 Fuegos	Hornillo con4 Fuegos
Categoría de Gas	13+(28-30/37) 13+	(28-30/37) 13+(28-30/37) 13+(28-30/37) 13+(28-30/37)	28-30/37) 13+(28-30/37) 13+(28-30/37) 13+(28-30/37)	-30/37) 13+(28-30/37)	13+(28-30/37)
Quemador degas eléctrico	∅ 0.7 mm ∅ 0.5 mm	1 × 2.2 KW 2 × 2.2	2.2 KW 2 × 2.2	KW 1 × 1 KW	4 × 2.2 KW
Diámetro del quemador de gas		1 × ∅ 103 mm 2 × ∅ 103 mm 2 × 103	1 × ∅ 103 mm 2 × 103	∅ 103 mm 1 × ∅ 68.6 mm	4 × ∅ 103 mm
LPG 28-30 mbar	1 × 160 g/h 2 × 160 g/h 2 × 160 g/h			1 × 75 g/h	8,8 KW

Clasificación de Presión
No. Modelo Categoría	Presión
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 – 30/37mbar 28 – 30/37mbar

• E:hornillo funciona con gas G28-30 / 37mbar (LPG) No es posible cambiar el tipo de gas a otro.
• Utiliza una válvula 1.5 kg/300mm SS según las normas TSE
• Solo utilizar el producto en el exterior.
• Especificaciones técnicas pueden cambiar para mejorar el producto.
• Algunas figuras indicadas en este manual son esquemáticas y pueden no exactamente coincidir con el producto.
• Los valores declarados en las marcas de los productos o en otros documentos impresos previstos junto con el producto son valores obtenidos en laboratorio de conformidad con las normas respectivas. Estos valores pueden variar dependiendo del uso y el medio ambiente del producto.

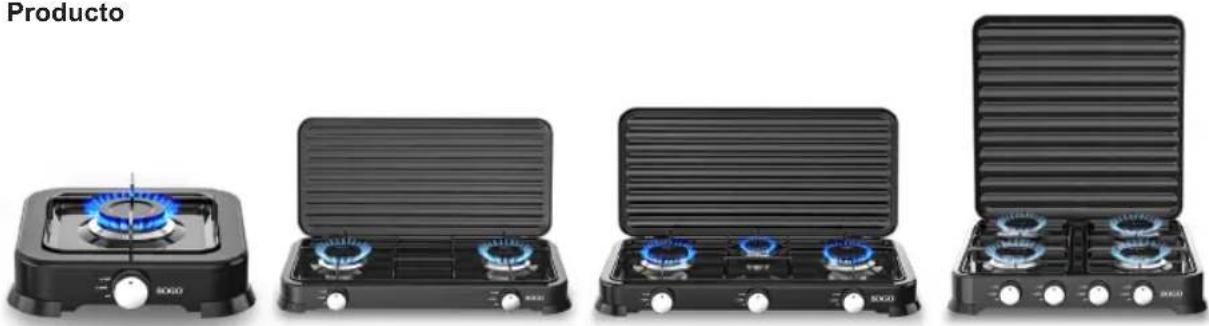

Producto

A. Tapa
B. Quemadores
C. Cuerpo metálico de la cocina de gas
D. Pomos
E. Parrilla

Instalación

- Instalar su hornillo en los tamaños mostrados en la figura.

- Asegúrese de que los orificios de ventilación están abiertos.

- Asegúrese de que el lugar donde se instala el hornillo es de un material resistente al calor. No lo coloque sobre plástico y / o materiales similares.

- Asegúrese de que la instalación de gas es adecuada.

- Asegúrense de que tanto la Preparación del lugar de instalación, como la instalación de gas son adecuadas.

- Las reglas establecidas en las normas locales aplicables en relación con el gas deben observarse durante la instalación del producto.

- Productos dañados pueden causar peligro para su seguridad.

- Cualquier operación de los equipos y sistemas de gas debe ser realizada por personas autorizadas y competentes.

- El producto no está equipado con un sistema de evacuación de los gases que se pueden formar después de la combustión. El producto debe ser instalado y conectado de acuerdo con las normas de instalación aplicables. Los requisitos relacionados con la ventilación deben ser especialmente observadas.

Conexiones

¡Daño a la propiedad!

No utilice la manguera de gas de cobertura y / o interruptores de control de gas para transportar o mover el producto.

Conexiones de Gas

• Cualquier operación de los equipos y sistemas de gas debe ser realizada por personas autorizadas y competentes.
• Antes de la instalación, asegúrese de que las condiciones locales de distribución (tipo de gas y presión del gas) son compatibles con la configuración del producto.

- Tenga cuidado de que la manguera de gas y la válvula de gas reductor que va a utilizar para el hornillo debe ser fiable. Fijar la manguera de suministro de gas a la boquilla de la manguera ubicada detrás del hornillo, y apriete con una abrazadera de la manguera y el destornillador. Asegúrese de que esté bien ajustado.

- La longitud de la manguera de gas del hornillo no debe ser superior a 1500mm.

- Presión de la válvula de gas reductor que se utiliza para el GLP debe ser de 1,5 kg / 300mm SS y debidamente certificada.

- Las mangueras viejas, agrietadas, emblandecidas, endurecidas y utilizadas más de 2 años deben ser reemplazados.

- Las mangueras de conexión deben cumplir la norma TS1846 y deben ser hechas de tal material, que no se verán afectados por el gas.

- Use su hornillo con 12 kg recipiente de gas.

- Temperatura de la manguera de gas no debe exceder de 90°C.

- Asegúrese de que el sistema no tenga fugas de gas antes de su uso.

Abra la válvula reductora de gas, y con agua jabonosa altamente espumada puede detectar cualquier fuga de gas en la conexión, mediante la aparición de burbujas. De ser así, contacte con un profesional.

Nunca controlarlo con fuego

Control final

1. Asegúrese de que la instalación del hornillo es adecuado
2. Controlar las funciones.

Preparación Preliminar

Primer Uso

Asegúrese de que se han cumplido los requisitos establecidos en el manual.

Primera Limpieza

Algunos detergentes y productos de limpieza pueden generar daños en la superficie.

1. Retire todos los materiales de embalaje.

2. Limpiar la superficie del producto con un paño húmedo o una esponja y seque frotando con un paño.

Descripción del uso del producto

1: Empuje y gire hacia la izquierda el interruptor del hornillo de gas para llevar a fuego alto.
2: Encender el mechero de acuerdo a las características de su hornillo
3: Llevarlo a la posición de llama deseado.
4: Cuando la cocción ha terminado, gire el interruptor hacia la derecha hasta el punto más alto para cerrar el quemador.

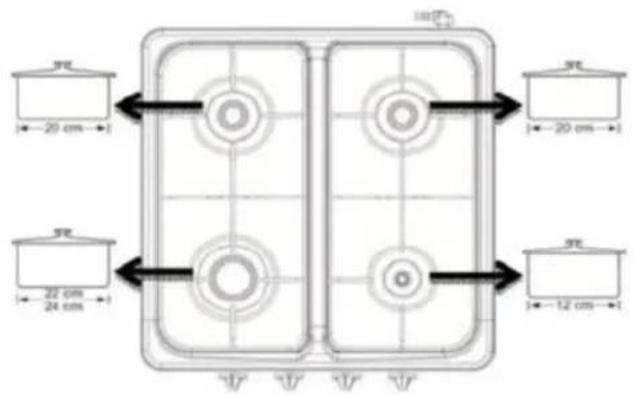

20 cm 20 cm 22 cm 24 cm 12 cm

El flujo de gas fue cortado Llama alta Llama baja

El tamaño del recipiente y el tamaño de la llama de gas deben coincidir exactamente entre sí. Ajuste la llama de gas de tal manera que no exceda la base del recipiente. Coloque el recipiente en el centro de la bandeja de soporte.

Mantinimiento y Limpieza

Indicaciones Generales

Si el producto se limpia con regularidad, su tiempo de servicio se ampliará y se reducirán gran parte de los problemas frecuentes que surgen por el uso.

Las superficies calientes pueden causar quemaduras!

Deje que el producto se enfríe antes de limpiar el producto.

• El producto debe ser limpiado a fondo después de cada uso. Así, los depósitos de alimentos se limpian fácilmente y se evita de este modo que dichos depósitos entorpezcan la combustión en el uso posterior del producto.
• No se requiere ningún producto de limpieza especial para limpiar el producto. Limpie el producto con el líquido de lavado, agua tibia y un paño suave o una esponja y luego segue.
• Asegúrese de que no quede líquido después del proceso de limpieza y limpie inmediatamente cualquier salpicadura de los alimentos durante la cocción.
• No utilice ningún producto de limpieza que contenga ácido o cloro para limpiar las superficies de acero inoxidable.

Algunos detergentes y agentes de limpieza pueden generar daños en la superficie. No utilice detergentes agresivos, productos de limpieza en polvo / crema u objetos afilados.

No utilice productos de limpieza a vapor para la limpieza del producto.

Limpieza del Panel de Control

• Limpiar el panel de control y botones de control con un paño húmedo y seque con un paño seco.
• Panel de control puede resultar dañado! No retire el interruptor de control para limpiar el panel de control.

Tirar el Embalaje

Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje en un lugar fuera del alcance de los niños.

Embalaje del producto se produce con materiales reciclables. No los tire junto con la basura doméstica.

Proceso de Transporte en el Futuro

• Mantenga las instrucciones originales del producto y llevar el producto dentro de esta caja. Cumplir con las instrucciones dadas en los pictogramas. Si la caja no está disponible, se recomienda envolverlo con envase de burbuja o un envoltorio grueso.
• No utilice la cubierta o dispositivo para transportar o mover el producto.
• No ponga ningún artículo sobre el producto..
• Controlar visualmente que el producto no sufra daños que puedan haber ocurrido durante el manejo.

Eliminación del producto usado

• Elimine el producto viejo de forma que no dañe el medio ambiente. El producto lleva un símbolo (RAEE) que indica que los residuos de aparatos eléctricos y electrónicos deben recogerse por separado.
• Debe cumplir la Directiva 2002/96/CE para reciclar o dividir en partes para minimizar de su posible efecto sobre el medio ambiente. Para más información, diríjase a las autoridades locales o regionales.
• Los productos electrónicos no sometidos a la operación de recogida controlada constituirían un riesgo potencial para tanto para el medio ambiente como para la salud humana debido a los materiales nocivos que contienen.
• Puede ponerse en contacto con su distribuidor o con el departamento de recogida de basuras del municipio.

PERÍODO DE GARANTÍA:

SOGO le ofrece 3 años de garantía a partir de la fecha de compra contra cualquier defectodebido a defectos de material o mano de obra del producto. Si el producto presenta algún defecto o se vuelve defectuoso durante este período, SOGO lo reparará sin costo (cambio en ciertos casos) en cualquiera de los centros de servicio postventa propios o autorizados.

La garantía no cubre si el producto se ha utilizado de forma incorrecta o si se ha utilizado para un uso diferente al previsto. No seguir las pautas del manual SOGO para garantizar la seguridad del producto y del usuario dará lugar a la extinción de la garantía. Además, la garantía será inválida si el servicio o reparación del producto ha sido realizado por cualquier centro de servicio que no sea SOGO, sus propios centros de servicio o centros oficialmente autorizados.

Para obtener la información completa sobre los problemas de posventa y una lista completa de la información de nuestros centros de servicio autorizados, visite el sitio web de servicio al cliente de SOGO que se encuentra al final de este manual. Allí también puede encontrar los datos de contacto de nuestro centro de servicio principal.

Bienvenido a la familia SOGO y esperamos que el uso y mantenimiento correctos del producto le brinden una larga vida útil.

IMPORTANT:

SOGO ofrece 3 anos de garantia a partir da fecha de compra contra cualquier defecto debido a defectos de material ou mano de obra del producto. Se o produto apresentar algum defeito em algún ou se vuelve defectuoso durante este período, a SOGO o convertará sem custo (Cambio en ciertos case) en cualquiera de los centres de servicio postventa propios o autorizado.

Bienvenido a la familia SOGO y esperamos that el use y mantenimiento correctos del producto le brinden una largo vida útil.

WICHTIG:

- Asegúrese de que el sistema no tenga fugas de gas antes de su uso.

Descripción del uso del producto

Especificaciones Técnicas

Specifikacije G30	30mbarInjektor	1 Plamekštednjak	2 Plamekštednjak	3 Plamekštednjak	4 Plamekštednjak
Categoría de Gas I	3+(28-30/37) I3+	(28-30/37) I3+(2	28-30/37) I3+(28-	30/37) I3+(28-30/37)
Quemador degas eléctrico	∅ 0.7 mm∅ 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW1 X 1 KW	4 x 2.2 KW
Diámetro del quemador de gas		1 x ∅ 103mm 2	x ∅ 103mm 2 x	∅ 103mm1 x ∅ 68.6 mm	4 x ∅ 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Klasifikacija Tlak (Bar)
Modeli br.. Kategorija	Tlak
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 – 30/37mbar 28 – 30/37mbar

1- Información importante para el uso.
2- Aviso contra situaciones peligrosas con respecto a su vida y propiedad.
3- Aviso de riesgo de fuego.
4- Aviso de superficies calientes.

Especificaciones Técnicas

No utilitzi productes de neteja a vapor per a la neteja del producto.

Neteja del Panell de Control

Procés de Transport en el Futur

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la Directiva de regulación de Aparatos de Gas (GAR)(UE) 2016/426/AB EN 484:2019 / TS EN 484: 2019 relacionada con los aparatos que queman combustibles gaseosos y con la Directiva 2015/863/UE sobre la restricciones a la utilización de determinadas sustancias peligrosas.

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de manera adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basada en las normas de calidad europeas Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España Producto fabricado en CHINA. Servicio postventa: www.sogosat.com [e-mail] / 0034 902 222 161
