Marque	Sogo
Modèle	SS-10275
Type de produit	Table de cuisson à gaz (poêle extérieur)
Nombre de brûleurs	4
Type de gaz	GPL (Butane/Propane) – catégorie I3+ (28-30/37 mbar)
Puissance totale	8,8 kW (4 x 2,2 kW)
Diamètre des brûleurs	103 mm chacun
Injecteurs	Ø 0,5 mm
Pression de gaz (Butane)	28-30 mbar
Pression de gaz (Propane)	37 mbar
Consommation de gaz (Butane)	640 g/h (4 x 160 g/h)
Utilisation	Extérieur uniquement
Matériau du corps	Métal (acier émaillé/inox)
Dimensions (L x P x H)	Environ 580 x 520 x 120 mm (estimation)
Poids net	Environ 8 kg (estimation)
Allumage	Électronique par bouton rotatif
Sécurité	Détendeur basse pression, tuyau ≤1,5 m, vérification d'étanchéité avec solution savonneuse
Entretien	Nettoyage avec détergent doux et éponge non abrasive
Garantie	3 ans
Accessoires inclus	Détendeur 1,5 kg / 300 mm SS
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - SS-10275 Sogo

Comment installer le tuyau de gaz ?

Utilisez un tuyau en caoutchouc GPL conforme aux normes (max 1,5 m). Fixez-le à la tête de tuyau à l'arrière de la cuisinière et serrez avec un collier de serrage. La pression du détendeur doit être de 1,5 kg / 300 mm SS. Vérifiez l'étanchéité avec une solution savonneuse, jamais avec une flamme.

Comment allumer les brûleurs ?

Appuyez sur le bouton rotatif et tournez-le dans le sens antihoraire jusqu'à la position maximum. Maintenez enfoncé jusqu'au déclenchement de l'allumage électronique. Réglez ensuite la flamme au niveau souhaité. Pour éteindre, tournez le bouton dans le sens horaire jusqu'à la position d'arrêt.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le détendeur. Ouvrez toutes les portes et fenêtres pour aérer. N'allumez pas de flamme et ne branchez aucun appareil électrique. Ne vérifiez pas vous-même, contactez un service technique agréé.

Peut-on utiliser cette cuisinière à l'intérieur ?

Non, ce produit est conçu uniquement pour une utilisation en extérieur. Il n'y a pas de système d'évacuation des gaz de combustion. L'utiliser à l'intérieur présente un risque d'intoxication.

Comment nettoyer les brûleurs ?

Après refroidissement, retirez les grilles et les brûleurs. Nettoyez-les avec de l'eau tiède et un détergent doux, puis séchez soigneusement. N'utilisez pas d'objets pointus ou abrasifs. Assurez-vous que les trous des brûleurs ne sont pas bouchés.

Quel type de détendeur utiliser ?

Utilisez un détendeur basse pression certifié avec un étalonnage fixe à 28-30 mbar pour le butane et 37 mbar pour le propane. Le modèle recommandé est de 1,5 kg / 300 mm SS, conforme aux normes TSE.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'allumeur électronique n'est pas mouillé. Assurez-vous que les trous du brûleur ne sont pas obstrués et que le gaz arrive (détendeur ouvert). Si le problème persiste, contactez le service après-vente agréé.

Puis-je utiliser des récipients en verre ou des conserves ?

Ne chauffez pas de bocaux en verre ou de boîtes de conserves fermées. La pression pourrait les faire éclater. Utilisez des récipients adaptés à la cuisson sur gaz.

Comment vérifier les fuites de gaz ?

Utilisez une solution savonneuse sur les raccordements (tuyau, détendeur, entrée de l'appareil). Si des bulles apparaissent, il y a une fuite. Ne jamais utiliser une flamme pour vérifier.

Quelle est la garantie du produit ?

Sogo offre une garantie de 3 ans contre les défauts de matériau ou de fabrication. La garantie ne couvre pas une utilisation incorrecte ou des réparations non autorisées. Pour le service après-vente, contactez [e-mail] ou le 0034 902 222 161.

MODE D'EMPLOI SS-10275 Sogo

CA Manual d'instruccions

Téléchargez votre manuel

Baixe seu manual

Déclaration de conformité, Responsabilité de l'élimination des produits électroniques, Coordonnées des importateurs et Service après-vente sur les dernières pages.

• Lisez toujours attentivement le manuel d'instructions avant de l'utiliser.
• Ce manuel peut être téléchargé à partir de notre page Web www.sogo.es
• Conservez ces instructions pour référence future.

Les Symboles et les Explications:

Les symboles ci-dessous se trouvent dans le mode d'emploi.

1

2

3

4

1- Informations utiles et conseils importants sur l'utilisation
2- Mise en garde contre les situations dangereuses du point de vue de vie et des biens
3- Mise en garde contre le risque d'incendie
4- Mise en garde contre les surfaces chaudes

CONSIGNES DE SÉCURITÉ POUR L'UTILISATEUR ALERTE

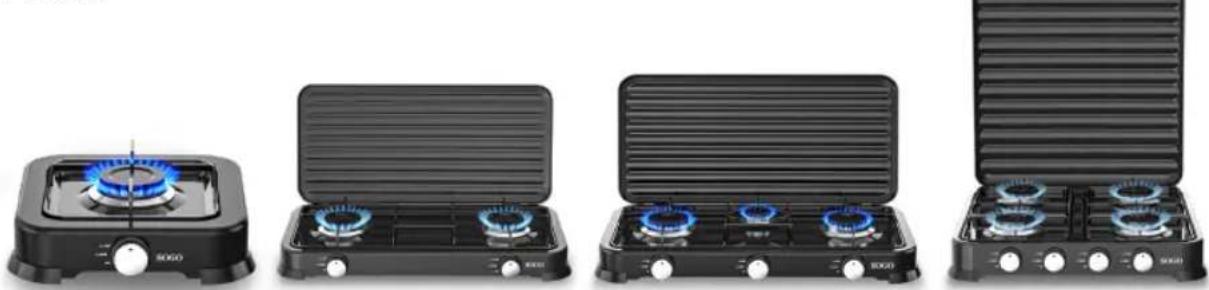

But d'utilisation

Ce produit a été conçu afin d'être utilisé hors domicile. Il n'est pas autorisé pour une utilisation en but commercial. « ATTENTION ce produit doit être utilisé uniquement pour cuisson. Il ne peut être utilisé pour de différents buts tels que chauffer la salle.»

• Faites attention à ne pas vous brûler en touchant le panneau supérieur de la table à gaz, car il fait très chaud près du brûleur lors de son utilisation.
• N'exercez pas de pression excessive sur les boutons de contrôle du gaz.
• Pour éviter les dommages, ne placez pas de charbon de bois sur les brûleurs.
• Ne laissez pas les trous dans les brûleurs se boucher.
• Gardez la table à gaz propre pour un meilleur service et une plus longue durée de vie.
• La nuit ou lorsque vous quittez la maison, veillez à éteindre non seulement les boutons de commande de la table à gaz, mais également le robinet de gaz principal de la bouteille de gaz.
• Pour une meilleure combustion complète, maintenez les brûleurs propres.
• Vérifiez que le tuyau de gaz en caoutchouc qui relie la cuisinière à gaz à la boyteille de gaz ne soit pas usé ou fuit, il doit être remplacé à l'occasion. Eloignez-le des sources de chaleur et maintenez-le propre.
• Assurez-vous qu'il n'y a pas d'objets inflammables à proximité de la table à gaz.
• La cuisinière doit être raccordée à la bouteille à l'aide d'un tuyau

en caoutchouc en GPL conforme aux réglementations du pays d'utilisation de la cuisinière.

- Ne pas déplacer la cuisinière en cours de fonctionnement.

- Laissez libre l'entourage de tous les conduits d'air.

- Soyez sûr que la cuisinière et le détendeur sont éteints après chaque utilisation.

- Ne pas utilisez des objets pointus et coupants pour nettoyer l'intérieur du produit et le verre, ces objets peuvent endommager votre produit.

- Le tuyau ne doit pas dépasser 1,5 m et doit être remplacé conformément à la législation en vigueur dans le pays d'utilisation et, en tout état de cause, après 4 ans d'utilisation.

- Utilisez toujours un détendeur basse pression pour connecter la cuisinière à la bouteille. Ce régulateur doit être normalisé avec un étalonnage fixe à 28-30 mbar pour le butane et 37 mbar pour le propane.

- Des colliers de serrage métalliques adaptés au gaz doivent être utilisés pour fixer le tuyau à la cuisinière et au régulateur dans les pays où il est autorisé de fixer le tuyau à l'appareil.

- En cas de remarque d'odeur de gaz (fuite) fermez immédiatement le détendeur.

- N'oisez jamais de flammes pour vérifier les fuites de gaz. Toujours utiliser un spray spécial.

- Ne faire jamais fonctionner l'appareil si le tuyau en caoutchouc n'est pas bien fixé avec les clips recommandés.

- N' misez pas l'appareil s'il devrait y avoir des plis, des dommages ou un dysfonctionnement.

- Assurez-vous que les objets sont placés à au moins 1 m de la cuisinière dans toutes les directions.

- Ne laissez pas les animaux errer librement à proximité de l'appareil

- Ne laissez jamais l'appareil allumée sans surveillance

- Ne laissez jamais les enfants s'approcher de l'appareil

- En cas de dysfonctionnement ou d'odeur de gaz, ne jamais vérifier vous-même l'appareil de chauffage, apportez-le au revendeur. Dans tous les cas, fermez immédiatement le robinet de la bouteille de gaz.

- Ouvrez toutes les portes et les fenêtres s'il y a une odeur de gaz et NE PAS allumer le feu ou NE PAS brancher un appareil qui pourrait provoquer une étincelle.

- Protégez le système d'allumage électronique de l'eau

• L'allumeur électronique ne fonctionnera pas s'il est mouillé. Veillez à ne pas renverser d'eau

- Ce produit n'a pas été conçu pour une utilisation par les personnes inexpérimentées ou ignorantes ou qui sont insuffisants dans leurs capacités physiques, sensorielles ou mentales (y compris les enfants) ; tant qu'il n y a pas une personne à leur côté qui pourra être responsable de leurs sécurités ou pouvant donner les instructions nécessaires

pour l'utilisation du produit. Les enfants doivent être absolument sous contrôle et il ne faut pas les autoriser à jouer avec ce produit.

• En cours de fonctionnement et après utilisation, certaines parties du four restent chaudes jusqu'à ce qu'ils refroidissent ; à garder les enfants à distance.
• ATTENTION: Lors de l'utilisation de la cuisinière, les parties accessibles peuvent devenir chaudes. A garder les petits enfants à distance du produit.
• Il est dangereux que les enfants de moins de 8 ans touchent le produit sans la présence d'un adulte à leur côté.
• Cet appareil peut être utilisé par des enfants ayant plus de 8 ans et/ou des personnes handicapées mentales, physiques, sensorielles s'ils sont informés sur les dangers et sur la forme d'utilisation en toute sécurité.
• Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien de l'appareil ne peuvent absolument pas être faits par les enfants, sans surveillance.
• En cas de blocage des venturis survenu à cause du débordement des plats de votre cuisinière, veuillez vous adresser au service technique agréé pour faire nettoyer la plaque de cuisson bloquée.
• Ne mettez pas en marche le produit si le produit est endommagé ou s'il y a des dommages visibles.
• Ne pas effectuer de réparations ou de modifications sur le produit.
• Ne pas utiliser le produit dans les cas comme la consommation de drogue et/ou la consommation d'alcool pouvant affecter votre capacité de raisonnement.
• Faités toujours effectuer les opérations d'installation et de réparation à un Service Technique Agréé. En cas de dommages provoqués par des opérations faites par les personnes non autorisées, le fabricant ne pourra être tenu responsable et la garantie du produit deviendra invalide.
• Soyez prudent lorsque vous utilisez de l'alcool dans vos mets. L'alcool s'évapore à des températures élevées et s'enflamme au contact avec des surfaces chaudes et peut provoquer un incendie.
• Ne pas chauffer les bocaux en verre et les boîtes de conserves fermés. La pression pouvant survenir, peut faire éclater le bocal.
• Comme en cours de fonctionnement les bords du produit seront chauds, ne mettez pas à sa proximité de matériaux inflammables.
• Cetappareil doit être tenu à l'écart des matériaux inflammables.
• Ne pas toucher le produit après usage, car il peut être chaud.
• Au cas où êtes obligé de le toucher, mettez des gants de cuisine résistants à la chaleur.

Caractéristiques Techniques

Caractéristiques	G30 30m barInjecteur	BrûleurSimple	BrûleurDouble	BrûleurTriple	Brûleurà Quatres
Catégorie Gaz I3+	(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37) I3+(28-30/37)
Brûleur à gaz puissant	0.7 mm 0.5 mm	1X 2.2 KW 2 X	2.2 KW 2 x 2.2	KW1 X 1 KW	4 x 2.2 KW
Diamètre du brûleur à gaz		1 x 103mm 2	x 103mm 2 x	103mm1 x 68.6 mm	4 x 103mm
LPG 28-30 mbar 1	x 160 g/h 2 x 160 g/h 2 x 160 g/h			1 x 75 g/h	8,8 KW

Note de pression (Bar)
Modele Catégorie Pression
SS-10233, SS-10235; SS-10237, SS-10275	I3+28 – 30/37mbar 28 – 30/37mbar

• Votre cuisinière a été conçue de manière à fonctionner avec du gaz (GPL) G28-30 / 37mbar. Il n'est pas possible de convertir en de différents gaz la cuisinière.
  • Veuillez utiliser le Détendeur 1,5kg / 300mm SS conforme aux normes de la TSE.
• Ce produit est uniquement destiné à être utilisé à l'extérieur des domiciles.
• I'est possible d'apporter des modifications aux caractéristiques techniques sans préavis pour améliorer la qualité du produit.
• Les figures de ce manuel sont schématiques et peuvent ne pas correspondre à votre produit.
• Les valeurs déclarées sur les autres documents imprimés fournis avec le produit ou les marquages se trouvant sur le produit, sont obtenues en milieu laboratoire à partir des normes concernées. Ces valeurs peuvent varier selon les conditions d'utilisation du produit et de l'environnement.

Produit

A. Couvercle
B. Brûleurs
C. Corps de la cuisinière à gaz en métal
D. Boutons
E. Grille

Installation

• Faire le montage de votre cuisinière à partir des mesures montrées sur la figure.
• Sovez sûr que les conduits d'air sont ouverts.
• Soyez sûr que l'emplacement où a été monté la cuisinière est fait de matériaux résistants à la chaleur. Ne mettez pas sur des matériaux plastiques ou similaires.
  • Assurez-vous que l'installation gaz est la bonne.
• La préparation de l'installation de gaz et de l'emplacement du produit est à la charge du client.
• Les normes locales en vigueur relatives au gaz doivent être respectées lors de l'installation du produit.
• Les produits endommagés poseront un danger pour votre sécurité.
• Tous les travaux de système et équipement de gaz doivent être effectués par des personnes compétentes et qualifiées.
  • Il a pas de système d'évacuation pour les gaz formés suite à une combustion, dans les produits. Le produit doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Il faut surtout faire attention aux exigences concernant l'aération.

Raccordements

Dommages matériels!

Ne pas utiliser le couvercle, le tuyau de gaz et/ou les boutons de commande de gaz pour transporter ou déplacer le produit.

Raccordement de gaz

• Tous types de travaux devant être effectués sur les systèmes et équipements de gaz doivent être réalisés par des personnes qualifiées et habilitées.
• Veuillez vérifier avant l'installation que les conditions de la distribution locale (type de gaz et pression du gaz) sont compatibles ou non avec les paramètres du produit.

Raccordement GPL

• Veuillez faire attention à ce que le tuyau de gaz et le détendeur de gaz que vous allez utiliser soit fiable. Faites passer le tuyau de gaz à la tête du tuyau qui se trouve derrière le four et serrez avec l'aide d'un tournevis la bague de serrage. (figure 6) Assurez-vous qu'il l'est bien serré.
• La longueur du tuyau de gaz du four doit être inférieure à 1500 mm.
• La pression du détendeur qui sera utilisée pour le GPL doit être 1,5kg /300mm SS et être certifiée.
• Il faut remplacer les tuyaux anciens, fissurés, adoucis, durcis ou utilisés depuis plus de 2 ans.
• Les tuyaux assurant le raccordement des tubes à l'appareil doivent être de type et de caractéristique ne s'affectant pas au gaz et en conforme à la norme de (TS1846).
• Utilisez votre cuisinière avec un tube de 12 kg.

Le tuyau de gaz ne doit pas passer derrière les parties chaudes du four. Le tuyau de gaz ne doit pas dépasser la température de 90°C (degré).

Vérification de l'étanchéité:

Ouvrez le détendeur et vérifier qu'il n'y a pas de fuite de gaz en utilisant une solution savonneuse sur le raccordement que vous avez fait.

Ne jamais vérifier avec une flamme.

Dernier contrôle

1. Vérifier que votre cuisinière est conforme au montage.
2. Vérifier les fonctions.

Préliminaire

Première utilisation

Assurez-vous que les conditions déterminées dans le mode d'emploi soient bien fournies.

Premier nettoyage

Certains détergents ou agents de nettoyage peuvent endommager la surface.

1. Retirez tous les matériaux d'emballage.
2. Nettoyez la surface du produit avec un chiffon humide ou une éponge et essuyer avec un chiffon.

Explication de l'utilisation de la cuisinière:

1: Appuyez sur la manette de la cuisinière gaz et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum.
2: Appuyez jusqu'au déclenchement selon la particularité de votre cuisinière.
3: Réglez le feu à la position désirée.
4: Pour éteindre le brûleur lorsque la cuisson est terminée tournez la manette dans le sens des aiguilles d'une montre et ramener-la au point supérieur.

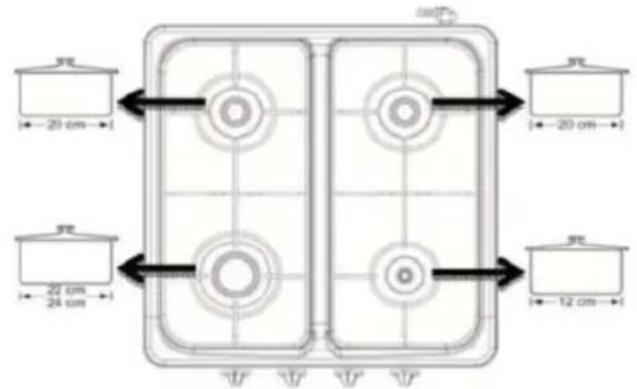

20 cm 20 cm 22 cm 24 cm 12 cm

L'arrivée du gaz est arrêtée Haute flamme Faible flamme

• La taille du récipient et la taille de la flamme doivent être compatible entre elles.
• La flamme de gaz doit être réglée de manière à ne pas déborder la base du récipient.
• Centrez le récipient sur le plan de cuisson.

Entretien et nettoyage

Informations générales

- En cas de nettoyage fréquent, la durée de vie du produit se prolongera et les problèmes rencontrés diminueront.

- Les surfaces chaudes peuvent provoquer des brûlures! Avant de commencer à nettoyer le produit, laissez refroidir le produit.

- Le produit doit bien être nettoyé après chaque utilisation. Ainsi les résidus alimentaires peuvent facilement être nettoyés et lorsque plus tard le produit sera réutilisé, la combustion de ces résidus sera empêché.

- Il n'est pas nécessaire d'agent de nettoyage spécial pour le nettoyage du produit. Nettoyez le produit avec du détergent pour lave-vaisselle, de l'eau tiède et un chiffon doux ou une éponge, puis séchez avec un chiffon sec.

- Assurez-vous que vous avez bien nettoyé les liquides restés après l'opération de nettoyage et bien nettoyé les aliments parsemés lors de la cuisson.

- Ne pas utiliser de produit nettoyants contenant de l'acide ou du chlore pour le nettoyage de la poignée et des surfaces inox ou acier inoxydable. Nettoyez en prenant soin d'essuyer dans un sens avec l'aide du détergent liquide (non abrasif) et un chiffon doux savonneux.

• Certains détergents ou agents de nettoyage peuvent endommager la surface.
• Ne pas utiliser de détergents abrasifs, de détergents en poudre/crème ou d'objets pointus.
• Pour le nettoyage, ne pas utiliser d'appareils à vapeur.

Nettoyage du tableau de bord

• Nettoyez le tableau de bord et les boutons de contrôle avec un chiffon humide et essuyer avec un chiffon sec.
• Le tableau de bord peut s'endommager!
• Ne pas démonter le bouton de contrôle pour nettoyer le tableau de bord.

Elimination de l'emballage

• Les éléments de l'emballage sont dangereux pour les enfants. Ne pas laisser les éléments de l'emballage à la portée des enfants.
• L'emballage du produit est fabriqué à partir de matériaux recyclés. Jetez-les à la poubelle conformément aux instructions de déchets. Ne pas jeter avec les ordures ménagères.

Procédure de transport à l'avenir

• Conservez l'emballage original du produit et transportez le produit dans cet emballage. Suivre les instructions se trouvant sur l'emballage. S'il n'y a pas de carton original, enroulez le produit avec du matériel d'emballage papier bulle ou un carton épais et fermez avec l'aide d'un ruban adhésif.
• Fixez fermement avec l'aide d'un ruban adhésif les chapeaux et les supports de casseroles.

Elimination des vieux produits

Jetez le produit de manière à ce qu'il ne nuise pas l'environnement. Sur ce produit, se trouve un symbole (WEEE) qui représente qu'il faut séparer les déchets des appareils électriques et électroniques. Cela indique qu'il faut recycler ou séparer en pièces les équipements afin de minimiser l'impact sur l'environnement conformément à la Directive Européenne 2002/96/CE. Pour plus d'informations veuillez vous adresser aux autorités locales et régionales. Les produits électroniques non soumis à ce traitement de recyclage contrôlé, forment un risque potentiel en termes de l'environnement et la santé humaine à cause des substances nocives qu'ils contiennent. Veuillez vous adresser à votre revendeur ou au bureau compétent du centre de collecte de votre commune au sujet du rejet du produit.

PÉRIODE DE GARANTIE:

SOGO vous offre une garantie de 3 ans à compter de la date d'achat contre tout défaut dû à un défaut de matériau ou de fabrication du produit. Si le produit présente un défaut ou devient défectueux pendant cette période, SOGO le réparerara gratuitement (modification dans certains cas) dans l'un de ses centres de service après-vente ou agréés.

La garantie ne couvre pas si le produit a été utilisé de manière incorrecte ou a été utilisé à d'autres fins que l'usage auquel il est destiné. Le non-respect des directives du manuel SOGO afin d'assurer la sécurité du produit et de l'utilisateur entraînera l'extinction de la garantie. De plus, la garantie sera invalide si l'entretien ou la réparation du produit a été effectué par un centre de service autre que celui de SOGO, ses propres centres de service ou des centres officiellement autorisés.

Afin d'obtenir des informations complètes sur les problèmes après-vente et la liste complète des informations de nos centres de service agréés, veuillez visiter le site Web du service client SOGO indiqué à la fin de ce manuel. Vous y trouverez également les coordonnées de notre centre de service principal.

Bienvenue dans la famille SOGO et espérons que l'utilisation et l'entretien corrects du produit vous offriront une longue durée de vie.

IMPORTANTE:

Cet appareil est conforme à la directive de réglementation des appareils à gaz (GAR) (UE) 2016/426/AB EN 484 : 2019 / TS EN 484 : 2019 relative aux appareils qui brûlent des combustibles gazeux et à la directive 2015/863/UE relative aux restrictions d'utilisation de certaines substances dangereuses.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne peut pas être jeté comme un déchet normal ou un déchet ménager. Tous les équipements électriques, électroniques et les appareils à piles doivent être recyclés de manière appropriée et conformément aux lois municipales locales. Vous pouvez les recycler en les apportant à un centre d'élimination agréé par le gouvernement ou dans des poubelles spécialisées que vous pouvez trouver dans tous les grands supermarchés à proximité, les magasins de produits électroniques ou électroménagers ou les centres commerciaux qui disposent de ces types d'installations.

Élaboré par: SOGO basé sur les normes de qualité européennes Importé par: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valence, Espagne Produit fabriqué en CHINA. Service après-vente: www.sogosat.com [e-mail] / 0034 902 222 161
