РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BR 3512 C Bp Kärcher

Преди първото използване на Вашия уред прочетете това ори-

гинално инструкцуя за работа, действайте според него и го запазете за по-късно из-ползване или за следващия притежател.

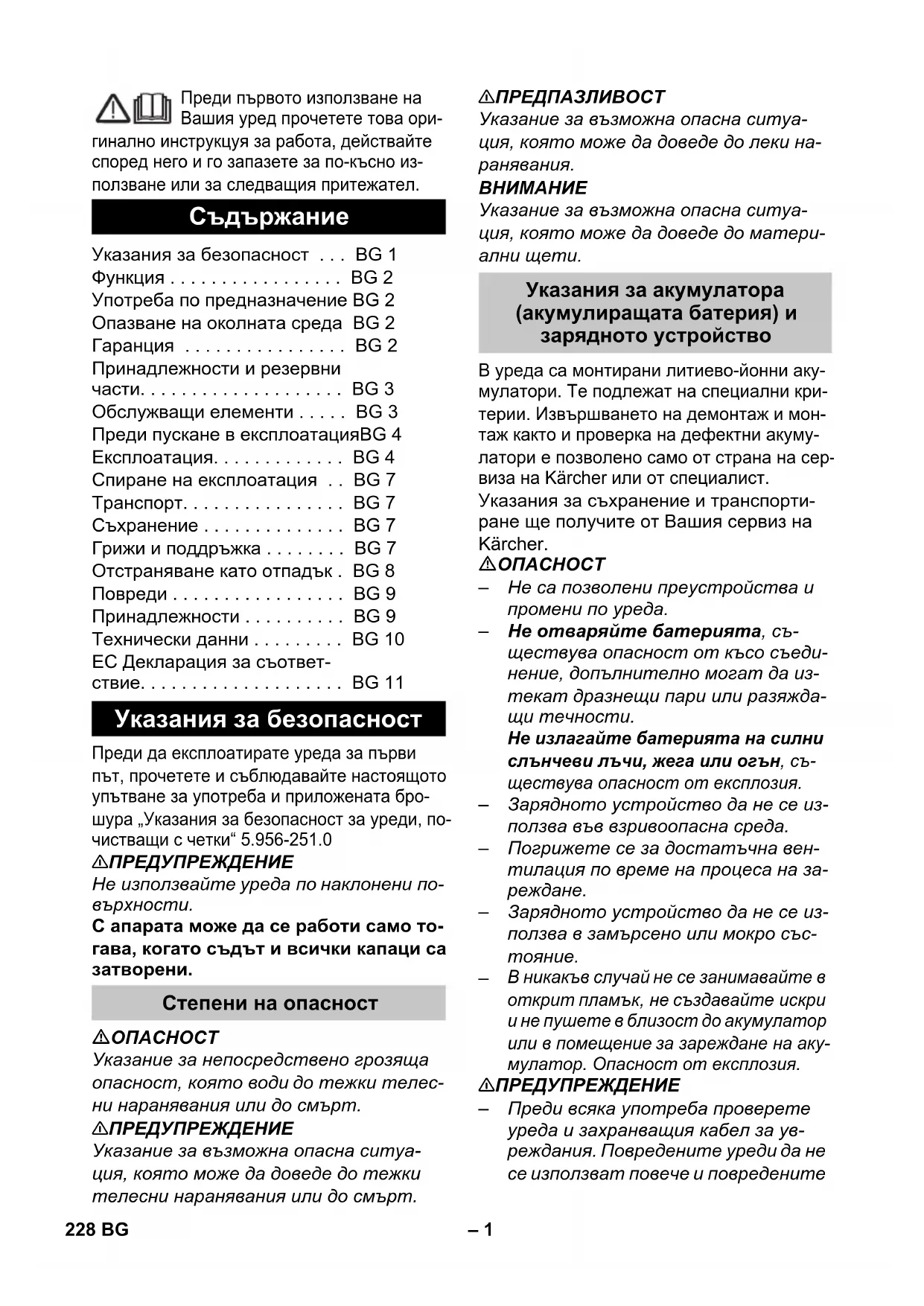

Съдържание

Указания за безопасност ... BG 1

Функция ...... BG 2

Употреба по предназначение BG 2

Опазване на околната среда BG 2

Обслужващи елементи ..... BG 3

Преди пускане в експлоатацияBG 4

Експлоатация..... BG 4

Спиране на експлоатация .. BG 7

Транспорт..... BG 7

Съхранение ...... BG 7

Грижи и поддръжка ..... BG 7

Отстраняване като отпадък. BG 8

Повреди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Технически данни ..... BG 10

ЕС Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 11

Указания за безопасност

Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте настоящото упътване за употреба и приложената брошура „Указания за безопасност за уреди, почистващи с четки“ 5.956-251.0

⚠ПРЕДУПРЕЖДЕНИЕ

Не използвайте уреда по наклонени повърхности.

С апарата може да се работи само тогава, когато съдът и всички капаци са затворени.

Степени на опасност

⚠️ ОПАСНОСТ

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.

⚠ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Указания за акумулатора (акумулиращата батерия) и зарядното устройство

В уреда са монтирани литиево-йонни акумулатори. Те подлежат на специални критерии. Извършването на демонтаж и монтаж както и проверка на дефектни акумулатори е позволено само от страна на сервиса на Kärcher или от специалист.

Указания за съхранение и транспорти- ране ще получите от Вашия сервис на Kärcher.

⚠️ ОПАСНОСТ

- Не отваряйте батерията, съществува опасност от късо съединение, допълнително могат да изтекат дразнещи пари или разяждащи течности.

Не излагайте батерията на силни слънчеви лъчи, жега или огън, съществува опасност от експлозия.

– Зарядното устройство да не се използва във взривоопасна среда.

– Погрижете се за достатъчна вентиляция по време на процеса на зареждане.

— Зарядното устройство да не се използва в замърсено или мокро състояние.

— В никакъв случай не се занимавайте в открит пламък, не създавайте искри и не пушете в близост до акумулатор или в помещение за зареждане на акумулатор. Опасност от експлозия.

⚠ПРЕДУПРЕЖДЕНИЕ

– Преди всяка употреба проверете уреда и захранващия кабел за увреждания. Повредените уреди да не се използват повече и повредените

части да се поправят от специализиран персонал.

Дръжте децата далеч от акумула- торите и зарядното устройство.

Kärcher с подмяна на повредените акумулатори.

– Не изхвърляйте дефектния акуму- латор при домашните отпадъци, информрайте сервиса на Kärcher.
- Да се избягва контакт с излизащи- те от дефектните батерии теч- ности. При случаен контакт теч- ността да се изплакне с вода. При контакт с очите допълнително се консултирайте с лекар.

⚠ПРЕДПАЗЛИВОСТ

• Непременно спазвайте това упътване за работа. Спазвайте препоръките на законодателя при боравене с акумулатори.
  – Напрежението от мрежата трябва да съвпада с посоченото напрежение на фирмената табелка на уреда.
• Зарядното устройство да се из- ползва само за зареждане на позво- лената акумулаторна батерия.
  – Акумулиращата батерия трябва да се използва само с този уред, използването й за други цели и забранено и опасно.

Ако се пусне предпазния прекъсвач, задвижването на четките се изключва.

Функция

Търкащата изсмукваща машина се използва за мокро почистване на равни подове.

Посредством настройка на количеството на водата тя може да бъде лесно адаптирана към съответната задача за почистване.

Работната ширина от 350 мм и вместимостта на резервоара за чиста и мръсна вода от 12 л позволяват ефективно почистване при голяма продължителност на работа.

Акумулаторът може да се зарежда посредством поставено зарядно устройство на контакт 230-V.

Употреба по

предназначение

Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация.

– Този уред е годен за професионална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.
– Уредът може да бъде използван само за почистване на не чувствителни на влага и не чувствителни на полиране гладки повърхности.
– Този уред е предназначен за употреба във вътрешни помещения.
– Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).
– Уредът може да се оборудва само с оригинални принадлежности и резервни части.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте вките при домашните отпадъци, а едайте на вторични суровини с цел орна употреба.

Старите уреди съдържат ценни ма- териали, подлежащи на рециклира- не, които могат да бъдат употребени

повторно. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Във всяка страна са валидни издадените от оторизирания ни дистрибутор гаранционни условия. Евентуални повреди на Вашите принадлежности ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В случай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия

Ви оторизиран сервис, като представите и документите за покупката.

Използвайте само оригинални аксесо-ари и оригинални резервни части, по

този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.

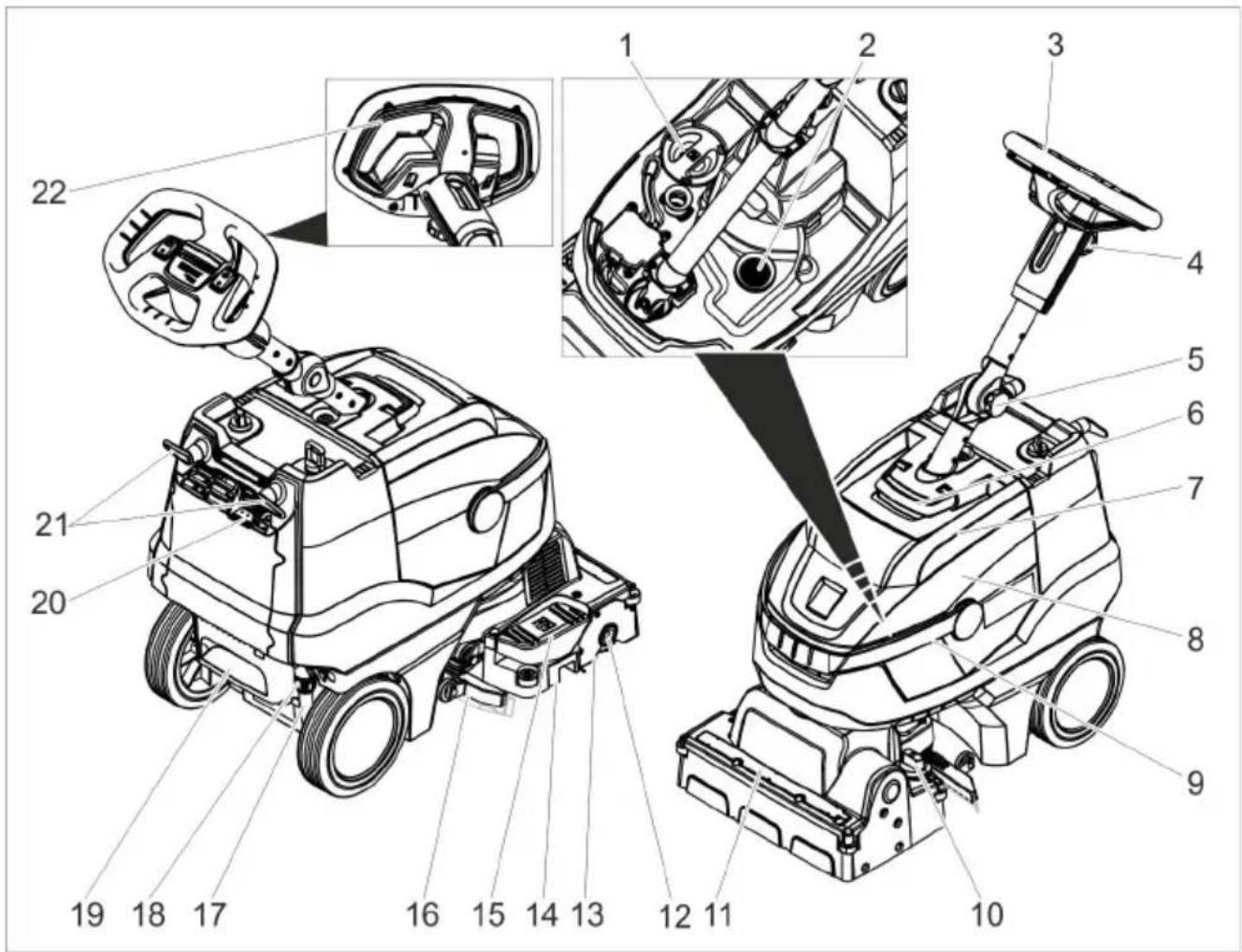

Обслужващи елементи

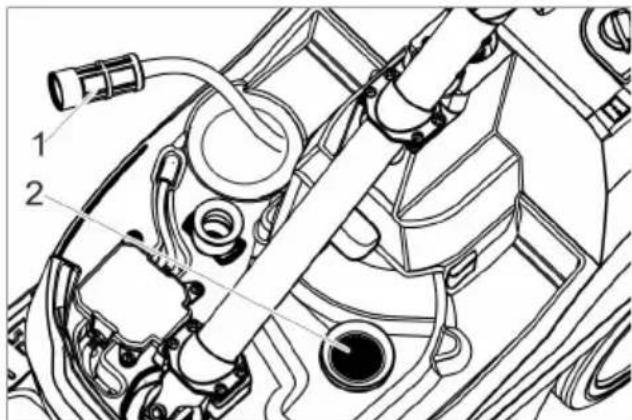

1 Капак резервоар за чиста вода
2 Цедка за власинки
3 Волан
4 Звездообразна дръжка, регулиране на височината на волана
5 Звездообразна дръжка, транспортно положение на волана
6 Деблокиране, капак на резервоара за мръсна вода
7 Капак резервоар мръсна вода
8 Резервоар мръсна вода
9 Дръжка резервоар за мръсна вода
10 Въртяща се ръчка налягане на притискане на четките

(1=мин, 4=макс)

11 Водоразделителна лайсна

12 Блокиращ механизмъм, вал на четката

13 Валяк с четка

14 Резервоар за груби отпадъци

15 Педал повдигане на лента засмукване

16 Лента засмукване

17 Индикация за нивото на чистата вода

18 Куплунг за изпускане на чиста вода

19 Жлеб за натискане

20 Индикация за зареждане на акумула- тора

21 Кука за кабела, въртяща се:

22 Предпазен прекъсвач

1 2 3 4 5 6 7 8 9

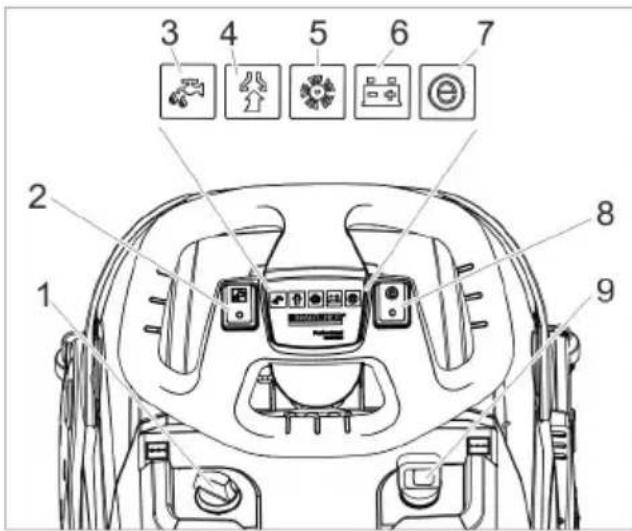

1 Дозиране на почистващ разтвор
2 Прекъсвач почистващ разтвор
3 Контролна лампа нанасяне на по- чистващ разтвор
4 Контролна лампа засмукване

Зелено: Всмукателна турбина в експлоатация

Оранжево, мигащо: Всмукателна турбина претоварена

5 Контролна лампа задвижване на чет- ките

Зелено: Четката се върти

Оранжево, мигащо: Четка претоварена

6 Индикация за състоянието на акуму- латора

Зелено: Акумулатор зареден

Оранжево: Акумулаторът е почти празен

Червено: Уредът се изключва - Заредете акумулатора

7 Контролна лампа режим Eco
8 Прекъсвач режим Eco
9 Ключ на уреда

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достигне все още допустимата минимална степен на капацитет, уредът се изключва.

Времето на зареждане възлиза на при- близително 3 часа.

Зарядното устройство приключва самостоятельно процеса на зареждане.

При необходимост уредът може да се използва отново и преди акумулаторът да се е заредил напълно.

Индикация за зареждане на акумулатора

FULL CHARGE ERR 1 2 3

1 Акумулаторът е зареден (зелено)
2 Акумулаторът се зарежда (жълто, мигащо)
3 Неизправност (червено)

Експлоатация

→ Освободете звездообразната дръжка за транспортно положение.
→ Насочете управляващата колонка направо.
→ Затегнете звездообразната дръжка.

Напълнете горивни материали

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от увреждане. Използвайте единствено предписаните почистващи препарати. За останалите почистващи препарати има повишена опасност за потребителя по отношение на производствената безопасност, опасност от злополуки и намаляване на срока на експлоатация на уреда. Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина.

Спазвайте указанията за безопасност за почистващите средства.

Указание:

Да не се използват силно пенливи по- чистващи средства.

Спазвайте указанията за дозиране.

→ Завъртете нагоре дръжката за носене на резервоара за мръсна вода.
→ Повдигнете резервоара за мръсна вода и го поставете настрани.
→ Свалете капака на резервоара за чиста вода.
→ Напълнете чиста вода (максимум 50 °C).
→ Добавете почистващо средство. Спазвайте указанията за дозиране.

Препоръчително средство за почистване:

Употреба Почистващ	препарат
Поддържащо почиства-не(и при чувствителни към алкали подове)	RM 745RM 746
Почистване на мазни замърсявания	RM 69 ASFRM 69 ASF
Основно почистване (търкане) на устойчиви на алкали твърди по-крития	RM 752
Основно почистване (търкане) на линолеум	RM 754
Препарат за основно почистване, кисел	RM 751
Дезинфекционно по-чистващо средство	RM 732

Почистващите препарати могат да се закупят в магазините.

→ Затворете капака на резервоара за чиста вода.

→ Поставете резервоара за мръсна вода върху уреда.

Настройки

→ Освободете звездообразната дръжка на волана.

→ Поставете волана на желаната висо- чина.

→ Затегнете звездообразната дръжка.

→ Настройте дозирането на почиства- щия разтвор в съответствие със за-

мърсяването и вида на подовата на- стилка.

→ Въртящата се ръчка за налягане на притискане на четките настройте на желаната стойност.
Настройвайте силата на притискане на четките само при повдигната по- чистваща глава.

Указание:

Ако при работа уредът тегли твърде много напред, намалете силата на притискане.

→ Поставете прекъсвача за режим Есс в желаното положение.

Нормален режим: Уредът работи с максимальни обороти на четката и най-висока мощност на всмукване.

Eco: Уредът работи с намалени обороти на четката и мощност на всмукване. При това се намалява и разходът на енергия. Възможната продължителност на работа с един заряд на акумулатора се увеличава.

Почистване

ВНИМАНИЕ

Опасност от увреждане на подовата настилка. Не оставяйте уреда да работи на място.

Опасност от увреждане. Повдигнете лентата за засмукване, преди уредът да бъде изтеглен на по-голямо разстояние назад.

→ Поставете ключа на уреда на „I“.
→ Включете прекъсвача за почистващ разтвор.
→ Включете прекъсвача за всмукателната турбина, изсмукването стартира.
→ Натиснете педала на лентата за зас мукване за спускане на лентата на-долу.
→ Изтеглете предпазния прекъсвач към волана, задвижването на четките и нанасянето на почистващия разтвор се включват (ако това е настроено).

→ Избутайте уреда напред, докато опората при паркиране се прибере и почистващата глава докосне пода.
→ Придвижете уреда над повърхността за почистване.

Указание:

Ако воланът се завърти на 180°, уредът се движи и назад.

Спиране и изключване

→ Пуснете предпазния прекъсвач.
→ Уреда да се предвижи 1-2 м напред, за да се изсмучи остатъчната вода.
→ Натиснете педала на лентата за засмукване за повдигане на лентата от-пред надолу.

ВНИМАНИЕ

При това засмукващите езичета и четката и четката могат да бъдат трайно деформирани. Изключвайте уреда винаги с разгъната опора при паркиране.

→ Поставете ключа на уреда на „0“.
→ Поставете стъпало в жлеба за натискане и повдигнете уреда напред като теглите волана, докато опората при паркиране се разгъне.

Изпзване на резевоара за мръсна вода

⚠ПРЕДУПРЕЖДЕНИЕ

Да се спазват местните разпоредби за работа с отпадни води.

→ Завъртете дръжката на резервоара за мръсна вода нагоре и я оставете да се фиксира.
→ Свалете резервоара за мръсна вода.

→ Свалете капака на резервоара за мръсна вода.
→ Изпразнете резервоара за мръсна вода.

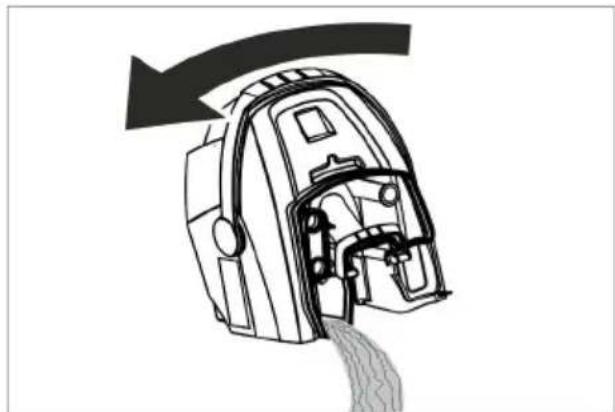

При изпзване завъртете настрани резервоара за мръсна вода, за да се изпразни резервоарът докрай.

→ Изплакнете резервоарът за мръсна вода с чиста вода.
→ Поставете резервоара за мръсна вода отново на уреда.

Изпразнете танка за чиста вода

⚠ПРЕДУПРЕЖДЕНИЕ

Да се спазват местните разпоредби за работа с отпадни води.

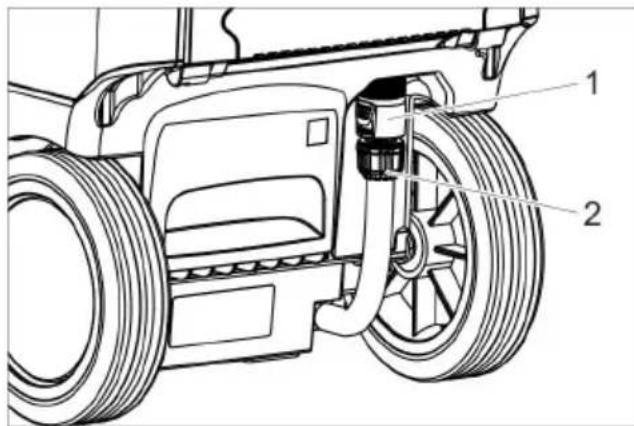

1 Куплунг за изпускане на чиста вода
2 Индикация за нивото на чистата вода

→ Избутайте куплунга надолу.
→ Извадете маркуча на индикатора за нивото на напълване и го завъртете надолу.

Предпазване от замръзване

При опасност от замръзване:

→ Излейте резервоарите за чистата и за мръсната вода.
→ Поставете уреда в защитено от зам- ръзване помещение.

Обръщане на управляващата колонка

За намаляване на заеманото място при транспорт и съхранение управляващата колонка може да бъде обърната.

→ Освободете звездообразната дръжка транспортно положение.
→ Завъртете волана докрай напред.
→ Затегнете звездообразната дръжка.

Спиране на експлоатация

→ Преди паузи в експлоатацията от ня- колко седмици заредете напълно акумулатора.
→ Поставете ключа на уреда на „0“. ВНИМАНИЕ

Опасност от увреждане на акумулатора поради дълбоко разреждане.

При паузи в експлоатацията винаги поста-вяйте прекъсвача на уреда на позиция „0“.

Транспорт

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.

→ Повдигнете четката, за да избегнете увреждането й.
→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

Съхранението на този уред е позволено само във вътрешни помещения.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване. Преди всички работи по уреда завъртете прекъсвача на уреда на „0“ и извадете мрежовия щепсел на зарядното устройство.

ВНИМАНИЕ

Опасност от увреждане за уреда поради изтичаща вода. Източете мръсната вода и останалата чиста вода преди работа по уреда.

→ Уредътсе поставя върху равна плоскост.

План по поддръжка

След работа

ВНИМАНИЕ

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресивни почистващи препарати.

→ Изпуснете мръсната вода.
→ Свалете капака на резервоара за мръсна вода и промийте вътрешната страна на капака и поплавъка с вода.

→ Промийте резервоара за мръсна вода с чиста вода.

→ Почистете лента засмукване.

→ Свалете и почистете резервоара за груби отпадъци.

→ Уредът да се почисти отвън с влажен, натопен в мека почистваща луга парцал.

→ Почистете засмукващите езичета, проверете ги за износване и при необходимост ги сменете.

→ Почистете четката.

→ Проверявайте четката за износване, при необходимост я сменяйте (вижте "Дейности по поддръжката").

→ Извадете водоразделителната лайсна на почистващата глава и почистете водния канал.

1 Филтър чиста вода
2 Цедка за власинки
→ Да се почисти филтъра за чиста вода.
→ Почистете цедката.

Ежемесечно

→ Да се провери състоянието на уплътненията между резервоара за мръсна вода и капака, при необходимост да се сменят.

Ежегодно

→ Препоръчаната инспекция да се проведе от сервиса.

Дейности по поддръжката

Смяна на засмукващи езичета

→ Стиснете закрепващите елементи и изтеглете засмукващите езичета на-долу от лентата за засмукване.
→ Изтеглете засмукващите езичета от носача.

Указание:

Засмукващите езичета са защитени против размяна благодарение на перфорацията. Те не могат да бъдат обърнати и поставени отново.

→ Сменете засмукващите езичета.
→ Поставете носача със засмуквашите езичета в лентата за засмукване и го фиксирайте.

Сменете валяка с четка

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от прищипване поради при- биране на опората при паркиране по време на смяна на четките. Преди смя- на на четките обърнете волана 90° на- ляво.

→ Притиснете копчето за деблокиране на валяка на четката, завъртете я надолу и я свалете от мястото на захващане.

→ Поставете нов валяк на четката на мястото на захващане и го фикси-райте на противоположната страна.

Договор за поддръжка

За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризировано бюро за продажби на Kärcher.

Отстраняване като отпадък

Демонтаж на акумулатор

⚠️ ОПАСНОСТ

Демонтажът на акумулатора е позво- лен само от страна на сервиса на Kärcher или от специалист.

Класифицирането, дали акумулато- рът е повреден, се извършва от ото- ризиран монтьор от сервиса

→ Развийте 2 болта.
→ Накланяне на капака надолу.
→ Освободете и извадете щепсела на акумулатора.
→ Извадете акумулатора.
→ Отстранете изразходения акумула- тор като отпадък съгласно валидните разпоредби.

Повреди

⚠️ ОПАСНОСТ

Опасност от нараняване. Преди всички работи по уреда завъртете прекъсвача на уреда на „0“ и извадете мрежовия щепсел на зарядното устройство.

ВНИМАНИЕ

Опасност от увреждане за уреда поради изтичаща вода. Източете мръсна-

При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиса.

Неизправност Отстраняване
Уредът не може да се стартира	Включете прекъсвача на уреда, изчакайте 3 секунди, проверете състоянието на зареждане на акумулатора.
Недостатъчно количество на водата	Да се провери нивото на чистата вода, при необходимости да се допълни резервоара.
	Включете прекъсвача за почистващ разтвор.
	Отворете дозирането на почистващия разтвор.
	Да се почисти филтъра за чиста вода.
Недостатъчна мощност на изсмукване	Сваляне на смукателната греда.
	Изпразнете резервоара за мръсна вода.
	Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност при необходимост да се сменят.
	Да се почистят засмукващите езичета на лента засмукване, при необходимост да се обърнат или сменят.
	Проверете смукателния шлаух и смукателната греда за запушване и евентуално отстранете запушването
	Смукателния маркуч да се провери за херметичност, при необходимост да се сменят.
Недостатъчен резултат от почистването	Проверете / настройте силата на притискане на четки-те.
	Проверете типа на четката и дали почистващият пре-парат е подходящ.
	Четките да се проверят за износване, при необходимости да се сменят.
Четката не се върти Изтеглете	предпазния прекъсвач към волана.
	Проверете, дали чужди тела не са блокирали валяка на четката, при необходимост ги отстранете.Изключете прекъсвача за задвижване на четките, из-чакайте малко, след това отново го включете.

Принадлежности

В съответствие със съответната задача за почистване уредът може да се оборудва с различни принадлежности. По-

Обозначение Части No Описание
Валяк на четката, бял (мек)	4.037-036.0 За полиране на подове.
Валяк на четката, червен (среден, стандарт)	4.037-031.0 За почистване на леко замърсени или чувствителни подове.
Валяк с четки, зелен (твърд)	4.037-038.0 За почистване на силно замърсени подове.
Валяк с четки, черен (много твърд)	4.037-039.0 За почистване на много силно замърсени подове.
Валяк на четката, оранжев (висок/дълбок)	4.037-037.0 За стъргане на структурни подове (предпазен фаянс и т.н.).
Валяк от микрофибър 4.037	7-040.0 Специално за плочки от фин камък, почист-ваща четка от микрофибър с много висока мощност на почистване.
Вал на подложката на валяка	4.762-009.0 За поемане на подложката на валяка.
Подложка на валяка, червена (средна)	6.369-047.0 За почистване на леко замърсени подове.
Подложка на валяка, зеле-на (твърда)	6.369-052.0 За почистване на нормално до силно за-мърсени подове.
Подложка на валяка, жъл-та (мека)	6.369-053.0 За полиране на подове.
Маркуч за пълнене 6.680-1	24.0 За пълнене на резервоара за чиста вода
Комплект засмукващи ези-чета	4.037-035.0 Като резерва

Технически данни

Мощност
Номинално напреже-ние	V 25,9
Капацитет на акумула-тора	Ah (5h)	22
Тип батерия Литиево		йонен
Средна консумирана мощност	W 500
Клас защита - 1
Мощност на смукател-ния мотор	W 280
Мощност на мотора на четките	W 185
Температурен диапа-зон	°C 0...40
Изсмукване
Смукателна мощност, количество на въздуха	л/сек 20

Смукателна мощност,вакуум	kPa 8
Почистващи четки
Работна ширина	мм	350
Диаметър на четките	мм	96
Обороти на четките	1/мин 1	050
Зарядно устройство
Напрежение	V/Hz	220...240/50...60
Консумирана мощност	W 300
Мерки и тегла
Теоретична повърх-ностна мощност	м^2/ч	1400
Обем резервоар чис-та/ мръсна вода	л	12
Допустимо общо тегло	кг	48
Тегло при транспорт	кг	36
Дължина х широчина хвисочина	мм	930x420x1100
Установени стойности съгласно EN 60335-2-72
Обща стойност вибрации	м/сек ^2	<2,5
Несигурност К м/сек	^2	0,2
Ниво на звука L_pA	dB(A) 65
Неустойчивост K_pA	dB(A) 2
Ниво на звукова мощност L_WA + неустойчивост K_WA	dB(A) 84

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Търкаща изсмукваща ма- шина

Тип: 1.783-xxx

Намиращи приложение Директиви на EC:

2006/42/EO (+2009/127/EO)

2014/30/EC

2011/65/EU

2014/53/EU (TCU)

Намерили приложение хармонизира- ни стандарти:

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Приложими национални стандарти TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Подписвашите лица действат от името и като пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG
