РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BH 18V26 F Professional BOSCH

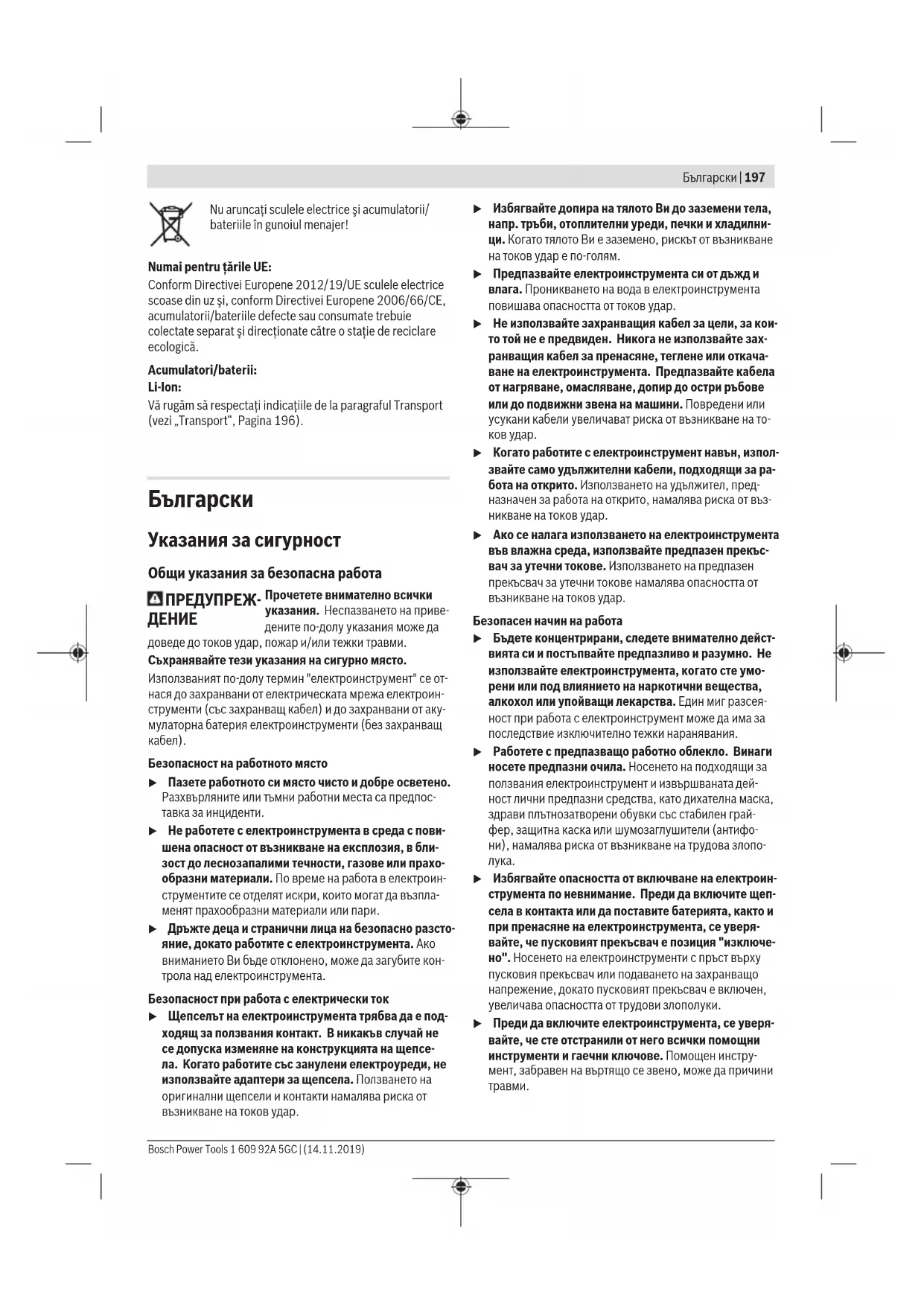

Указания за сигурност Общи указания за безопасна работа

Прочетете внимателно всички указания. Неспазването на приве- дените по‑долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

Bosch Power Tools 1 609 92A 5GC | (14.11.2019)198 | Български u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата си, дре- хите и ръкавици на безопасно разстояние от въртя- щи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат зах- ванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да променяте настройките на електроинст- румента, да заменяте работни инструменти и до- пълнителни приспособления, както и когато про- дължително време няма да използвате електроинс- трумента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупе- ни или повредени детайли, които нарушават или из- менят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддър- жани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност при работа с

u Носете протектори за уши. Излагането на шум може да причини загуба на слуха. u Използвайте спомагателна дръжка(и), ако са доста- вени с инструмента. Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност режещият аксесоар или фиксаторът може да засегне скрити под повърхността провод- ници под напрежение, допирайте електроинстру- мента само до електролизираните повърхности на ръкохватките. При контакт на режещия инструмент или фиксатора с проводник под напрежение е въз- 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsБългарски | 199 можно напрежението да се предаде по металните де- тайли на електроинструмента и това да предизвика то-

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен поздраво и сигурно, отколкото, ако го държите

u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. u Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за ударно пробива- не в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно проби- ване в дървесни материали, метали, керамични материа- ли и пластмаси. Електроинструменти с електронно регу- лиране и дясна и лява посока на въртене са подходящи също и за завиване/развиване. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Бързозатегателен сменяем патронник (GBH18V-26F) (2) Сменяем патронник SDS-plus (GBH18V-26F) (3) Патронник SDS-plus (4) Противопрахова капачка (5) Застопоряваща втулка (6) Застопоряване на сменяемия патронник (GBH18V-26F) (7) Система за поглъщане на вибрациите (8) Превключвател за системата EPC (Electronic Precision Control) (9) Място за захващане на каишка за окачване (10) Бутон за отключване на акумулаторната батери-

(11) Превключвател за посоката на въртене (12) Ръкохватка (изолирани повърхности) (13) Пусков прекъсвач (14) Акумулаторна батерия

(15) Бутон за освобождаване на превключвателя Удари/Спиране на въртенето (16) Превключвател Удари/Спиране на въртенето (17) Работна лампа (18) Бутон за регулиране на дълбочинния ограничи-

(19) Допълнителна ръкохватка (Изолирана повърх- ност за захващане) (20) Дълбочинен ограничител (21) Обезопасителен винт за патронник със зъбен венец (GBH18V-26)

(22) Патронник със зъбен венец (GBH18V-26)

(24) Гнездо за патронник (GBH18V-26F) (25) Маркиращи надрези (26) Ключ за патронник (GBH18V-26) (27) Предна втулка на бързозатегателния сменяем патронник (GBH18V-26F) (28) Задържащ пръстен на бързозатегателния сме- няем патронник (GBH18V-26F) Bosch Power Tools 1 609 92A 5GC | (14.11.2019)200 | Български (29) Универсално гнездо с опашка SDS-plus

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен перфоратор GBH18V-26 GBH18V-26F Каталожен номер 3611J090.. 3611J10... Управление на скоростта на въртене ● ● Спиране на въртенето ● ● Въртене надясно/наляво ● ● Сменяем патронник − ● Номинално напрежение V= 18 18 Номинална консумирана мощност W 425 425 Честота на ударите

0–4350 0–4350 Енергия на единичен удар съгласно EPTA-Procedure 05:2016 J 2,6 2,6 Номинална скорост на въртене – Въртене надясно min

0–980 0–980 – Въртене наляво min

0–980 0–980 Гнездо SDS-plus SDS-plus Диаметър на шпиндела mm 50 50 Макс. диаметър на пробивания отвор.: – Бетон mm 26 26 – Зидария (с куха боркорона) mm 68 68 – Стомана mm 13 13 – Дърво mm 30 30 Маса съгласно EPTA-Procedure 01:2014 kg 3,2−4,2 3,3−4,4 Дължина mm 347 378 Височина mm 225 225 Препоръчителна температура на окол- ната среда при зареждане °C 0 ... +35 0 ... +35 Разрешена температура на околната среда при работа

и при складиране °C −20...+50 −20...+50 Препоръчителни акумулаторни батерии GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Препоръчителни зарядни устройства GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) в зависимост от използваната акумулаторна батерия B) ограничена мощност при температури <0 °C Информация за излъчван шум и вибрации

GBH18V-26 GBH18V-26F

Стойностите на емисии на шум са установени съгласно EN60745-2-6. РавнищетоА на генерирания от електроинструмента шум обикновено е: Налягане на звука dB(A)

Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съг- ласно EN60745-2-6: Ударно пробиване в бетон:

1,5 1,5 Завиване/развиване:

1,5 1,5 Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по уреда (напр. техническо обслужване, смяна на ра- ботния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключвателя за посо- ката на въртене в средна позиция. Съществува опас- ност от нараняване при задействане на пусковия пре- късвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Спазвайте указанията за бракуване. Изваждане на акумулаторната батерия Акумулаторната батерия (14) е с две степени на осво- бождаване, с което се предотвратява изпадането й при натискане по невнимание на деблокиращия бутон (10). Когато акумулаторната батерия е поставена в електроин- струмента, се придържа в нужната позиция от пружина. – За изваждане на акумулаторната батерия (14) натис- нете бутона за освобождаване (10) и издърпайте аку- Bosch Power Tools 1 609 92A 5GC | (14.11.2019)202 | Български мулаторната батерия от електроинструмента. При то- ва не прилагайте сила. Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Акумулаторна батерия модел GBA 18V... Светодиоди Капацитет Непрекъснато светене 3× зелено 60−100% Непрекъснато светене 2× зелено 30−60% Непрекъснато светене 1× зелено 5−30% Мигаща светлина 1× зелено 0−5% Акумулаторна батерия модел ProCORE18V... Светодиоди Капацитет Непрекъснато светене 5× зелено 80−100 % Непрекъснато светене 4× зелено 60−80 % Непрекъснато светене 3× зелено 40−60 % Непрекъснато светене 2× зелено 20−40 % Непрекъснато светене 1× зелено 5−20 % Мигаща светлина 1× зелено 0−5 % Допълнителна ръкохватка u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (19). Завъртане на спомагателна ръкохватка (вж. фиг. A) Можете да завъртите спомагателната ръкохватка (19) до произволна позиция, за да работите в сигурна и удобна

– Завъртете долната част на захвата на спомагателната ръкохватка (19) обратно на часовниковата стрелка и завъртете спомагателната ръкохватка (19) в желаната позиция. След това отново затегнете долната ръкох- ватка на спомагателната ръкохватка (19) по посока на

Внимавайте захващащата лента на спомагателната ръ- кохватка да попадне в предвидения за целта канал в

Избор на патронника и работните инструменти При ударно пробиване и къртене се нуждаете от инстру- менти с опашка SDS-plus, които се поставят в патронника SDS-plus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завиване/ развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец. Монтиране/демонтиране на патронника със зъбен венец (GBH18V-26) Монтиране на патронник със зъбен венец (вж.фиг.B) – Навийте опашката SDS-plus (23) в патронник със зъ- бен венец (22). Застопорете патронника със зъбен ве- нец (22) с винта (21). Внимавайте, осигурителният винт е с лява резба. Поставяне на патронник със зъбен венец (вж.фиг.B) – Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване автоматично. – Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец – Преместете застопоряващата втулка (5) назад и изва- дете патронника със зъбен венец (22). Демонтиране/монтиране на сменяемия

(GBH18V-26F) Демонтиране на сменяемия патронник (вж.фиг.C) – Издърпайте застопоряващия пръстен (6) на сменяе- мия патронник назад, задръжте го в тази позиция и из- дърпайте патронника SDS-plus (2), респ. патронника за бърза замяна (1) напред. – След демонтиране пазете сменяемия патронник от за-

Поставяне на сменяемия патронник (вж.фиг.D) u Използвайте само специфично за модела ориги- нално оборудване и следете за броя на маркиров- ките (25). Допустими са само сменяеми патронни- ци с две или три маркировки. Ако се използва непо- додящ за този електроинструмент сменяем патронник, инструментът може да падне по време на работа. – Преди да поставите сменяемия патронник, го почисте- те и смажете леко опашката му. – Захванете патронника SDS-plus (2), респ. патронника за бърза замяна (1) с цялата ръка. Вкарайте сменяе- 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsБългарски | 203 мия патронник със завъртане на гнездото (24), докато усетите отчетливо прещракване. – Сменяемият патронник се застопорява автоматично. Уверете се, че патронникът е захванат здраво, като го

Смяна на работния инструмент Противопраховата капачка (4) ограничава силно проник- ването на отделящия се при къртене прах в патронника. При поставяне на инструмента внимавайте да не повре- дите противопраховата капачка (4). u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. Смяна на инструмента (SDS-plus) Поставяне на работен инструмент с опашка SDS-plus (вж.фиг.E) С патронник SDS-plus можете да заменяте работния инст- румент лесно и удобно без използване на спомагателни инструменти. – GBH18V-26F: Поставете SDS-plus сменяемия патрон- ник (2). – Почистете опашката на работния инструмент и я сма-

– Вкарайте работния инструмент в патронника със за- въртане, докато се застопори автоматично с прещрак-

– Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. Това обаче не се отразява на точността на пробиване, тъй като при пробиване работният инструмент се центрира автоматич-

Сваляне на работен инструмент с опашка SDS-plus (вж. фиг. F) – Дръпнете застопоряващата втулка (5) назад и изваде- те работния инструмент. Смяна на инструмента (без SDS-plus) (GBH18V-26) Поставяне на работен инструмент (вж.фиг.G) Указание: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно про- биване и къртене инструменти без опашка SDS-plus и пат- ронникът се повреждат. – Поставете патронник със зъбен венец (22). – Чрез завъртане наляво отворете патронника със зъбен венец (22), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента. – Вкарайте ключа за патронник (26) в предвидените за целта отвори на патронника (22) и затегнете работния инструмент равномерно, като използвате всички отво-

– Завъртете превключвателя за ударно пробиване/спи- ране на въртенето (16) в позицията пробиване. Сваляне на работен инструмент (вж. фиг. H) – Завъртете втулката на патронника със зъбен венец (22) обратно на часовниковата стрелка с помощта на специализирания ключ (26), докато работният инстру- мент може да бъде изваден. Смяна на инструмента (без SDS-plus) (GBH18V-26F) Поставяне на работен инструмент (вж.фиг.I) Указание: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно про- биване и къртене инструменти без опашка SDS-plus и пат- ронникът се повреждат. – Поставете патронника за бързо захващане (1). – Захванете здраво пръстена (28) на патронника за бър- зо застопоряване. Отворете челюстите на патронника, като въртите предната втулка (27), докато може да бъ- де поставен инструмент. Захванете здраво пръстена (28) и завъртете предната втулка (27) силно в посока- та, указана със стрелка, докато започне да се чува от- четливо прещракване. – Уверете се, че инструментът е захванат здраво, като се опитате да го издърпате. Указание: Ако патронникът е бил отворен докрай, при за- тягане е възможно да се чува прещракване, без патрон- никът да се затваря. В такъв случай завъртете предната втулка (27) еднократ- но обратно на посоката, указана със стрелка. След това патронникът може да бъде затворен. – Завъртете превключвателя за ударно пробиване/спи- ране на въртенето (16) в позицията пробиване. Сваляне на работен инструмент (вж.фиг.J) – Захванете здраво пръстена (28) на патронника за бър- зо застопоряване. Отворете патронника чрез завърта не на предната втулка (27) в посоката, указана със стрелка, докато инструментът може да бъде изваден. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. Bosch Power Tools 1 609 92A 5GC | (14.11.2019)204 | Български – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Прахоизсмукване с GDE18V-16 (принадлежност) (вж.фиг.K) За засмукването на прах от бетон и каменни материали е необходимо използването на GDE18V-16 (принадлеж-

Тази аспирационна система не е подходяща за прахове от дървесни материали, метали и пластмаси, както и за опасни за здравето прахове (напр.азбест). Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия u Използвайте само оригинални литиево-йонни бате- рии на Bosch с посоченото на табелката на Вашия електроинструмент номинално напрежение. Изпол- зването на други акумулаторни батерии може да пре- дизвика наранявания и опасност от пожар. – Поставете превключвателя за посоката на въртене (11) в средно положение, за да предотвратите включ- ване по невнимание. – Вкарайте акумулаторната батерия (14) до упор в гнез-

Избор на режима на работа Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето (16). – За смяна на режима на работа натиснете освобожда- ващия бутон (15) и завъртете превключвателя ударно пробиване/спиране на въртенето (16) в желаната по- зиция, докато усетите попадането му в позиция с от- четливо прещракване. Указание: Сменяйте режима на работа само при изклю- чен електроинструмент! В противен случай електроинст- рументът може да бъде повреден. Позиция за ударно пробиване в бетон или каменни материали Позиция за безударно пробиване в дър- весни материали, метали, керамични ма- териали и пластмаси, както и за завинтва-

Позиция Vario-Lock за преместване на по- зицията на секач Превключвателят ударно пробиване/спи- ране на въртенето (16) не се фиксира в тази позиция. Позиция за къртене Избор на посоката на въртене С помощта на превключвателя (11) можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (13). u Задействайте превключвателя за посоката на вър- тене(11) само когато електроинструментът е в по-

При ударно пробиване, пробиване и къртене установя- вайте винаги дясна посока на въртене. – Въртене надясно: преместете превключвателя (11) до упор наляво. – Въртене наляво: преместете превключвателя (11) до упор надясно. Включване и изключване – За включване на електроинструмента натиснете пус- ковия прекъсвач (13). Работната светлина (17) свети при частично или напълно натиснат пусков прекъсвач (13) и при неблагоприятни светлинни условия подобрява видимостта в зоната на ра-

При първото включване на електроинструмента задейст- ването му може да се забави, тъй като електронното уп- равление трябва да се инициализира. При ниска околна температура електроинструментът дос- тига пълната си мощност/енергия на удара едва след като работи известно време. – За да изключите електроинструмента, отпуснете пус- ковия прекъсвач (13). Регулиране на скоростта на въртене/честотата на

– В зависимост от силата на натискане на пусковия пре- късвач (13) можете безстепенно да регулирате ско- ростта на въртене/честотата на ударите на работещия електроинструмент. Лекият натиск върху пусковия прекъсвач (13) предизвик- ва малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на вър- тене, респ. честотата на ударите. Electronic Precision Control (EPC) EPC Ви помага при работа с удари в чувствителни мате- риали чрез плавно включване и ограничаване на ско- ростта на въртене. – Преместете до желаната позиция превключвателя за системата EPC (8). 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsБългарски | 205 Позиция за максимална скорост на върте-

Позиция за плавно включване и ограниче- на скорост на въртене Предпазен съединител u Ако работният инструмент се заклини, задвижване- то към вала на електроинструмента се прекъсва. Поради възникващите при това сили на реакцията дръжте електроинструмента винаги здраво с двете ръце и заемайте стабилно положение на тялото. u Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инст- румент. При включване с блокиран работен инстру- мент възникват големи реакционни моменти. Бързо изключване (Kickback Control) Системата за бързо изключване (KickBack Control) осигурява по-добър контрол над електроинструмента и така повишава сигурността на оператора в сравнение с електроинструменти без KickBack Control. При внезапно и неп- редвидено завъртане на електроинст- румента около оста на свредлото елек- троинструментът се изключва автома-

– За повторно включване отпуснете пусковия прекъс- вач (13) и отново го натиснете. Режимът на бързо зареждане се указва чрез мигане на работната лампа (17) на електроинструмента. Указания за работа Настройване на дълбочината на пробиване (вж. фиг.

С дълбочинния ограничител (20) може предварително да се настрои желаната дълбочина на пробиване X. – Натиснете бутона за дълбочинния ограничител (18) и поставете ограничителя в гнездото в спомагателната ръкохватка (19). Награпената повърхност на дълбочинния ограничител (20) трябва да е обърната надолу. – Вкарайте работния инструмент с опашка SDS‑plus до упор в патронника SDS-plus (3). В противен случай по- ради подвижността на работния инструмент SDS-plus е възможно дълбочината на пробиване да бъде настрое- на неправилно. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. Промяна на позицията на секача (Vario-Lock) Можете да застопорите секача в 44 различни позиции. По този начин можете винаги да работите в оптималната работна позиция. – Поставете в патронника секач. – Завъртете превключвателя за спиране на въртенето (16) в позиция „Vario-Lock“. – Завъртете патронника в желаната позиция. – Завъртете превключвателя ударно пробиване/спира- не на въртенето (16) в позицията "Къртене". Така пат- ронникът се блокира в текущата позиция. – При къртене установете дясна посока на въртене. Поставяне на глави на винтовете (вж. фиг. M) u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. За използване на накрайници за завиване (битове) се нуждаете от универсално гнездо (29) с опашка SDS-plus (не е включено в окомплектовката). – Почистете края на опашката и го смажете леко. – Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично. – Уверете се, че гнездото е захванато правилно, като опитате да го издърпате. – Поставете накрайник за завиване (бит) в универсално- то гнездо. Използвайте само битове, подходящи за главите на винтовете. – За демонтиране на универсалното гнездо (5) премес- тете застопоряващата втулка назад и извадете гнездо- то (29) от патронника. Система за поглъщане на вибрациите Интегрираното потискане на вибрациите на- малява възникващите вибрации. u Ако демпфиращият елемент е повреден, не про- дължавайте да използвате електроинструмента. Указания за оптимална работа с акумулаторната

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- Bosch Power Tools 1 609 92A 5GC | (14.11.2019)206 | Македонски не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. – Почиствайте патронника (3) след всяко ползване. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Транспортиране Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС електроу- редите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница206).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен перфора- тор Каталожен номер
