LIETOŠANAS INSTRUKCIJA BH 18V26 F Professional BOSCH

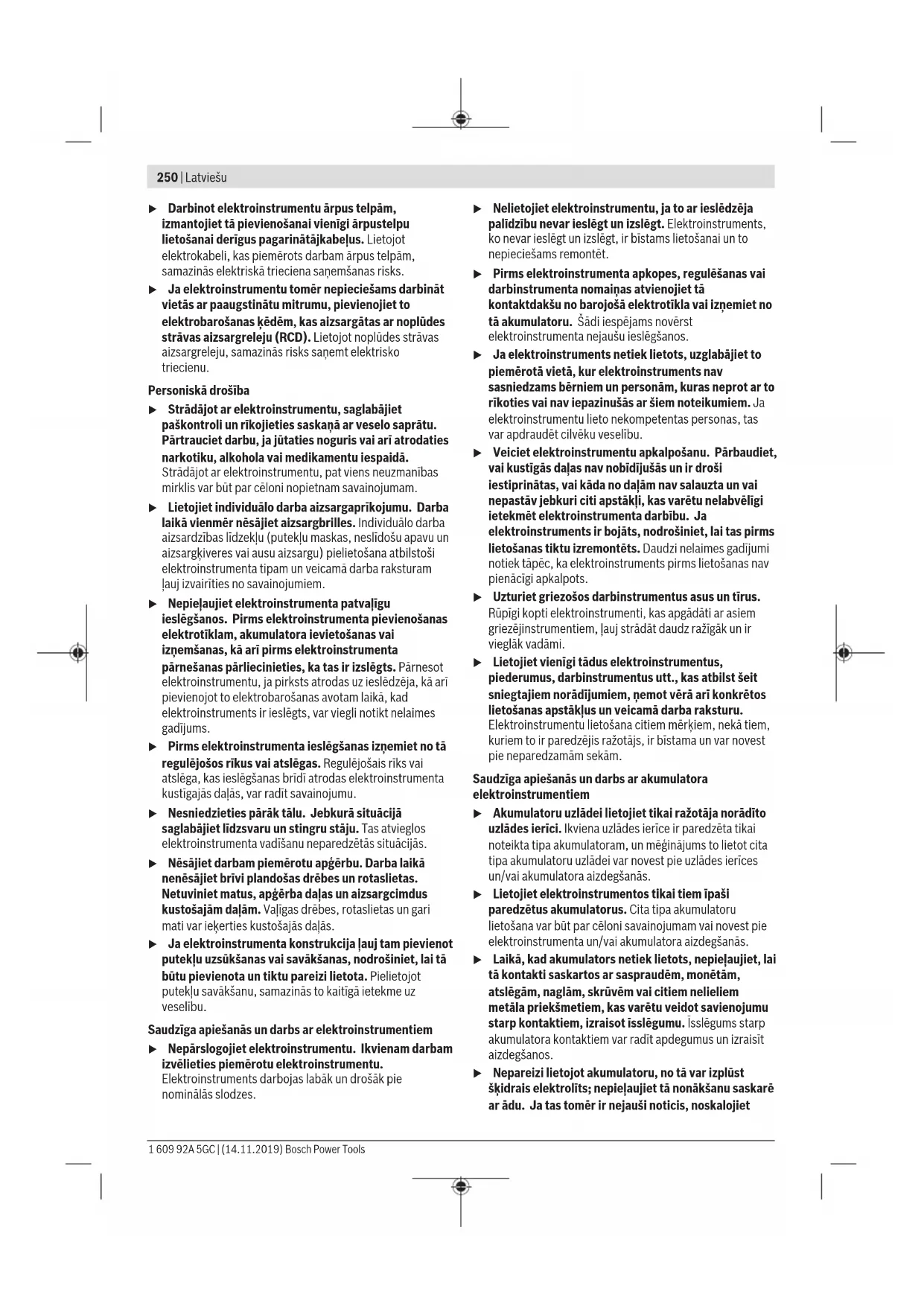

(11) Griešanās virziena pārslēdzējs (12) Rokturis (ar izolētu noturvirsmu) (13) Ieslēdzējs (14) Akumulators

(15) Taustiņš darba režīma pārslēdzēja atbrīvošanai (16) Darba režīma pārslēdzējs (17) LED gaismas avots (18) Dziļuma ierobežotāja iestatīšanas taustiņš (19) Papildrokturis (ar izolētu noturvirsmu) (20) Dziļuma ierobežotājs Bosch Power Tools 1 609 92A 5GC | (14.11.2019)252 | Latviešu (21) Zobaploces urbjpatronas fiksācijas skrūve (GBH18V-26)

(23) SDS-plus stiprinājuma kāts urbjpatronai (GBH18V-26)

(24) Urbjpatronas turētājs (GBH18V-26F) (25) Identifikācijas rievas (26) Urbjpatronas atslēga (GBH18V-26) (27) Nomaināmās ātrspīlējošās urbjpatronas priekšējā aptvere (GBH18V-26F) (28) Nomaināmās ātrspīlējošās urbjpatronas noturgredzens (GBH18V-26F) (29) Universālais turētājs ar SDS-plus stiprinājuma kātu

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Akumulatora perforators GBH18V-26 GBH18V-26F Izstrādājuma numurs 3611J090.. 3611J10... Griešanās ātruma regulēšana ● ● Griešanās apturēšana ● ● Griešanās virziena pārslēgšana ● ● Nomaināma urbjpatrona − ● Nominālais spriegums V= 18 18 Nominālā patērējamā jauda W 425 425 Triecienu biežums

0–4350 0–4350 Viena trieciena enerģija atbilstīgi EPTA- Procedure 05:2016 J 2,6 2,6 Nominālais griešanās ātrums – Griešanās pa labi min.

0–980 0–980 – Griešanās pa kreisi min.

0–980 0–980 Darbinstrumenta turētājs SDS-plus SDS-plus Darbvārpstas aptveres diametrs mm 50 50 Maks. urbuma diametrs: – Betonā mm 26 26 – Mūrī (ar kroņurbi) mm 68 68 – tēraudā mm 13 13 – kokā mm 30 30 Svars atbilstoši EPTA-Procedure 01:2014 kg 3,2−4,2 3,3−4,4 Garums mm 347 378 Augstums mm 225 225 Ieteicamā apkārtējā gaisa temperatūra uzlādes laikā °C No 0 līdz +35 No 0 līdz +35 Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

un uzglabāšanas laikā °C −20 ... +50 −20 ... +50 Ieteicamie akumulatori GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Ieteicamās uzlādes ierīces GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) atkarībā no izmantojamā akumulatora B) samazināta jauda pie temperatūras <0 °C 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsLatviešu | 253 Informācija par troksni un vibrāciju

GBH18V-26 GBH18V-26F

Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartam EN60745-2-6. Elektroinstrumenta A-izsvarotās trokšņa emisijas tipiskās vērtības ir norādītas tālāk: Skaņas spiediena līmenis dB(A)

skaņas jaudas līmenis dB(A)

mērījumu izkliedeK dB

Nēsājiet līdzekļus dzirdes orgānu aizsardzībai! Vibrāciju kopējā vērtība a

(vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi standartam EN60745-2-6, kā ir norādīts tālāk: Triecienurbšana betonā:

1,5 1,5 Veicot urbšanu metālā:

1,5 1,5 Veicot skrūvēšanu:

1,5 1,5 Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Montāža u Pirms jebkuras darbības ar instrumentu (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas u.t.t.), kā arī pirms instrumenta transportēšanas un novietošanas uzglabāšanai pārvietojiet griešanās virziena pārslēdzēju vidējā stāvoklī. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. Akumulatora uzlādes ierīce u Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei. Norāde: akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā. "Electronic Cell Protection (ECP)" (elektroniskās elementu aizsardzības) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārtrauc kustēties. Bosch Power Tools 1 609 92A 5GC | (14.11.2019)254 | Latviešu u Ja elektroinstruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Akumulatora izņemšana Akumulatoram (14) ir divu pakāpju fiksators, kas ļauj novērst tā izkrišanu, nejauši nospiežot akumulatora atbrīvošanas taustiņu(10). Laikā, kad akumulators ir ievietots elektroinstrumentā, to notur vietā atspere. – Lai izņemtu akumulatoru (14), nospiediet atbrīvošanas taustiņu (10) un izvelciet akumulatoru no elektroinstrumenta. Nelietojiet šim nolūkam pārāk lielu spēku. Akumulatora uzlādes pakāpes indikators Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvoklī. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu vai . Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta. Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt. Akumulatora tips GBA 18V... LED diodes Uzlādes pakāpe 3 LED diodes deg pastāvīgi zaļā krāsā 60−100% 2 LED diodes deg pastāvīgi zaļā krāsā 30−60% 1 LED diode deg pastāvīgi zaļā krāsā 5−30% 1 LED diode mirgo zaļā krāsā 0−5% Akumulatora tips ProCORE18V... LED diodes Uzlādes pakāpe 5 LED diode deg pastāvīgi zaļā krāsā 80−100 % 4 LED diode deg pastāvīgi zaļā krāsā 60−80 % 3 LED diodes deg pastāvīgi zaļā krāsā 40−60 % 2 LED diodes deg pastāvīgi zaļā krāsā 20−40 % 1 LED diode deg pastāvīgi zaļā krāsā 5−20 % 1 LED diode mirgo zaļā krāsā 0−5 % Papildrokturis u Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts papildrokturis (19). Papildroktura pagriešana (attēls A) Lai varētu strādāt droši un bez noguruma, papildrokturi (19) var pagriezt un nostiprināt vēlamajā stāvoklī. – Atskrūvējiet papildroktura (19) apakšējo posmu, griežot to pretēji pulksteņa rādītāju kustības virzienam, un tad pagrieziet papildrokturi (19) vēlamajā stāvoklī. Pēc tam no jauna stingri pieskrūvējiet papildroktura (19) apakšējo posmu, griežot to pulksteņa rādītāju kustības virzienā. Sekojiet, lai, papildroktura spīļaploce ievietotos šim nolūkam paredzētajā korpusa gropē. Urbjpatronas un darbinstrumenta izvēle Veicot triecienurbšanu un atskaldīšanu ar kaltu, jālieto SDS- plus darbinstrumenti, kas ir piemēroti iestiprināšanai SDS- plus urbjpatronā. Urbšanai bez triecieniem kokā, metālā, keramiskajos materiālos un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti bez SDS-plus stiprinājuma (piemēram, urbji ar cilindrisku kātu). Šo darbinstrumentu iestiprināšanai nepieciešama bezatslēgas vai zobaploces urbjpatrona. Zobaploces urbjpatronas iestiprināšana un izņemšana (GBH18V-26) Zobaploces urbjpatronas montāža (skatīt attēlu X B) – Ieskrūvējiet SDS-plus stiprinājuma kātu (23) zobaploces urbjpatronā (22). Nostipriniet zobaploces urbjpatronu (22) ar fiksācijas skrūvi (21). Ņemiet vērā, ka fiksācijas skrūvei ir kreisā vītne. Zobaploces urbjpatronas ielikšana (skatīt attēlu B) – Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu. – Nedaudz pagrozot, ievirziet zobaploces urbjpatronas kātu turētājaptverē, līdz tas tur automātiski fiksējas. – Pārbaudiet fiksēšanos, nedaudz pavelkot zobaploces urbjpatronu ārā no turētājaptveres. Zobaploces urbjpatronas izņemšana – Pabīdiet fiksējošo uzmavu (5) uz aizmuguri un noņemiet zobaploces urbjpatronu (22). Nomaināmās urbjpatronas izņemšana/ iestiprināšana (GBH18V-26F) Nomaināmās urbjpatronas izņemšana (attēls C) – Pavelciet nomaināmās urbjpatronas fiksējošo gredzenu (6) virzienā uz aizmuguri, stingri noturiet to šajā stāvoklī un izvelciet nomaināmo SDS-plus urbjpatronu (2) vai nomaināmo bezatslēgas urbjpatronu (1) virzienā uz priekšu. 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsLatviešu | 255 – Pēc nomaināmās urbjpatronas izņemšanas veiciet pasākumus, lai pasargātu to no netīrumiem. Nomaināmās urbjpatronas iestiprināšana (attēls D) u Izmantojiet tikai modelim specifisku oriģinālo aprīkojumu un pievērsiet uzmanību identifikācijas rievu skaitam (25). Atļautas tikai nomaināmās urbjpatronas ar divām vai trim identifikācijas rievām. Ja tiek izmantota šim elektroinstrumentam nepiemērota nomaināmā urbjpatrona, darba laikā iespējama darbinstrumenta atteice. – Pirms iestiprināšanas notīriet nomaināmo urbjpatronu un pārklājiet tās iestiprināmo daļu ar nelielu daudzumu smērvielas. – Ar visu plaukstu satveriet nomaināmo SDS-plus urbjpatronu (2) vai nomaināmo ātrspīlējošo urbjpatronu (1). Nedaudz pagrozot, uzbīdiet nomaināmo urbjpatronu uz urbjpatronas turētāja (24), līdz tā fiksējas ar skaidri sadzirdamu fiksatora klikšķi. – Nomaināmā urbjpatrona automātiski fiksējas. Pārbaudiet nomaināmas urbjpatronas fiksāciju, nedaudz pavelkot to ārā no turētājaptveres. Darbinstrumenta nomaiņa Putekļu aizsargs (4) novērš urbšanas procesā radušos putekļu iekļūšanu turētājaptverē. Iestiprinot darbinstrumentu, sekojiet, lai putekļu aizsargs (4) netiktu bojāts. u Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomaiņu ieteicams veikt pilnvarotā klientu apkalpošanas iestādē. Darbinstrumenta maiņa (SDS-plus) SDS-plus darbinstrumenta iestiprināšana (skatīt attēlu

SDS-plus urbjpatronā var vienkārši un ērti iestiprināt nomaināmos darbinstrumentus, nelietojot palīgrīkus. – GBH18V-26F: ievietojiet nomaināmo SDS-plus urbjpatronu (2). – Pirms iestiprināšanas notīriet darbinstrumenta kātu un pārklājiet tā iestiprināmo daļu ar nelielu daudzumu smērvielas. – Nedaudz pagrozot, ievirziet darbinstrumenta kātu urbjpatronas stiprinājumā, līdz tas tur automātiski fiksējas. – Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā. SDS-plus stiprinājuma sistēmai piemīt īpatnība, ka urbjpatronas stiprinājumā iestiprinātais darbinstruments brīvi kustas. Šā iemesla dēļ darbinstruments tukšgaitā rotē ar zināmu radiālu ekscentritāti. Taču tas neietekmē darba precizitāti, jo urbšanas laikā darbinstruments automātiski centrējas. SDS-plus darbinstrumenta izņemšana (attēls F) – Pabīdiet fiksējošo uzmavu (5) uz aizmuguri un izņemiet darbinstrumentu. Darbinstrumenta maiņa (bez SDS-plus) (GBH18V-26) Darbinstrumenta iestiprināšana (skatīt attēlu G) Norāde: nelietojiet darbinstrumentu bez SDS-plus stiprinājuma triecienurbšanai vai atskaldīšanai! Triecienurbšanas un izciršanas laikā darbinstrumenti bez SDS-plus stiprinājuma un to iestiprināšanai paredzētās urbjpatronas var tikt bojātas. – Ievietojiet zobaploces urbjpatronu (22). – Atveriet zobaploces urbjpatronu (22), to griežot, līdz var ielikt instrumentu. Ievietojiet darbinstrumentu urbjpatronā. – Ielieciet urbjpatronas atslēgu (26) attiecīgajos aobaploces urbjpatronas (22) caurumos un vienmērīgi iespīlējiet instrumentu. – Pagrieziet darba režīma pārslēdzēju (16) pozīcijā „Urbšana”. Darbinstrumenta izņemšana (attēls H) – (26) Ar urbjpatronas atslēgas palīdzību grieziet zobaploces urbjpatronas (22) aploci pretēji pulksteņa rādītāju kustības virzienam, līdz darbinstrumentu iespējams izņemt. Darbinstrumenta maiņa (bez SDS-plus) (GBH18V-26F) Darbinstrumenta iestiprināšana (skatīt attēlu I) Norāde: nelietojiet darbinstrumentu bez SDS-plus stiprinājuma triecienurbšanai vai atskaldīšanai! Triecienurbšanas un izciršanas laikā darbinstrumenti bez SDS-plus stiprinājuma un to iestiprināšanai paredzētās urbjpatronas var tikt bojātas. – Ievietojiet nomaināmo bezatslēgas urbjpatronu (1). – Stingri turiet nomaināmās bezatslēgas urbjpatronas noturgredzenu (28). Griežot nomaināmās bezatslēgas urbjpatronas priekšējo aptveri (27). atveriet tās darbinstrumenta stiprinājumu tik daudz, lai tajā būtu iespējams ievietot darbinstrumenta kātu. Stingri turiet nomaināmās bezatslēgas urbjpatronas noturgredzenu (28) un spēcīgi grieziet tās priekšējo aptveri (27) bultas virzienā, līdz kļūst skaidri dzirdams raksturīgais sprūda mehānisma troksnis. – Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot to ārā no urbjpatronas. Norāde: Ja urbjpatronas darbinstrumenta stiprinājums ir atvērts līdz galam, tad, mēģinot to aizvērt, var notikt tā, ka kļūt dzirdams sprūda mehānisma troksnis, taču darbinstrumenta stiprinājums neaizveras. Šādā gadījumā vienreiz apgrieziet urbjpatronas priekšējo aptveri (27) pretēji bultas virzienam. Pēc tam urbjpatronu kļūst iespējams aizvērt. – Pagrieziet darba režīma pārslēdzēju (16) stāvoklī „Urbšana“. Bosch Power Tools 1 609 92A 5GC | (14.11.2019)256 | Latviešu Darbinstrumenta izņemšana (skatīt attēlu J) – Stingri turiet nomaināmās bezatslēgas urbjpatronas noturgredzenu (28). Griežot nomaināmās bezatslēgas urbjpatronas priekšējo aptveri (27) bultas virzienā, atveriet tās darbinstrumenta stiprinājumu tik daudz, lai no tā varētu izvilkt darbinstrumenta kātu. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Putekļu nosūkšana ar GDE 18V-16 (piederums) (skatīt attēlu K) Betona un akmens putekļu nosūkšanai ir nepieciešama nosūkšanas ierīce GDE 18V-16 (piederums). Šī nosūkšanas sistēma nav piemērota koka, metāla un plastmasas putekļu, kā arī veselībai kaitīgu putekļu (piemēram, azbesta putekļu) nosūkšanai. Lietošana Uzsākot lietošanu Akumulatora ievietošana u Lietojiet vienīgi oriģinālos Bosch litija-jonu akumulatorus, kuru spriegums atbilst uz Jūsu elektroinstrumenta marķējuma plāksnītes norādītajai vērtībai. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. – Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvietojiet griešanās virziena pārslēdzēju (11) vidus stāvoklī. – Līdz galam iebīdiet akumulatoru (14) akumulatora šahtā . Darba režīma izvēle Ar darba režīma pārslēdzēju (16) izvēlieties vajadzīgo elektroinstrumenta darba režīmu. – Lai pārslēgtu darba režīmu, spiediet atbloķēšanas taustiņu (15) un pagrieziet darba režīmu pārslēdzēju (16) vēlamajā pozīcijā, līdz tas dzirdami nofiksējas. Norāde. Grieziet darba režīma pārslēdzēju vienīgi laikā, kad elektroinstruments nedarbojas! Pretējā gadījumā elektroinstruments var tikt bojāts. Pārslēdzēja stāvoklis, veicot Triecienurbšanu betonā vai akmenī Pārslēdzēja stāvoklis, veicot urbšanu bez triecieniem kokā, metālā, keramikā un plastmasā, kā arī skrūvēšanu Pozīcija Vario-Lock kalta pozīcijas pārstatīšanai Šajā pozīcijā darba režīmu pārslēdzējs (16) nenofiksējas. Pārslēdzēja stāvoklis, veicot atskaldīšanu ar kaltu Griešanās virziena izvēle Ar griešanās virziena pārslēdzēju (11) var mainīt elektroinstrumenta griešanās virzienu. Taču tas nav iespējams, ja ir nospiests ieslēdzējs (13). u Pārvietojiet griešanās virziena pārslēdzēju(11) vienīgi laikā, kad elektroinstruments nedarbojas. Veicot triecienurbšanu, urbšanu un atskaldīšanu ar kaltu, vienmēr izvēlieties griešanās virzienu pa labi. – Griešanās virziens pa labi: pārbīdiet griešanās virziena pārslēdzēju (11) līdz galam pa kreisi. – Griešanās virziens pa kreisi: pārbīdiet griešanās virziena pārslēdzēju (11) līdz galam pa labi. Ieslēgšana un izslēgšana – Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (13). LED gaismas avots (17) iedegas, daļēji vai pilnīgi nospiežot ieslēdzēju (13), un apgaismo apstrādes vietu nepietiekoša apgaismojuma apstākļos. Ieslēdzot elektroinstrumentu pirmo reizi, tā ieskrējiens var ieilgt, jo šādā gadījumā vispirms notiek elektroinstrumenta elektroniskā mezgla konfigurēšanās. Pie zemas temperatūras instruments sasniedz pilnu triecienu jaudu tikai pēc zināma laika. – Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (13). Griešanās ātruma / triecienu biežuma regulēšana – Ieslēgta elektroinstrumenta griešanās ātrumu / triecienu biežumu var vienmērīgi regulēt, mainot spiedienu uz ieslēdzēja (13) taustiņu. Viegls spiediens uz ieslēdzēja (13) taustiņa atbilst nelielam griešanās ātrumam / triecienu biežumam. Pieaugot 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsLatviešu | 257 spiedienam uz ieslēdzēja taustiņu, pieaug arī griešanās ātrums / triecienu biežums. Elektroniskā precizitātes kontrole (EPC) EPC funkcija uzlabo precizitāti, triecienu režīmā apstrādājot neizturīgus materiālus, jo ļauj palielināt ieskrējiena laiku un strādāt ar samazinātu griešanās ātrumu. – Pārbīdiet EPC pārslēdzēju (8) vēlamajā stāvoklī. Stāvoklis darbam ar maksimālu griešanās ātrumu Stāvoklis darbam ar palielinātu ieskrējiena laiku un samazinātu griešanās ātrumu Pārslodzes sajūgs u Ja darbinstruments iestrēgst urbumā, instrumenta darbvārpstas piedziņa tiek automātiski pārtraukta. Šādā situācijā var rasties ievērojams pretspēks, tāpēc darba laikā stingri turiet elektroinstrumentu ar abām rokām, nodrošinot zem kājām stabilu pamatu. u Ja darbinstruments iestrēgst, izslēdziet elektroinstrumentu un izbrīvējiet iestrēgušo darbinstrumentu. Mēģinot ieslēgt elektroinstrumentu, kurā iestiprinātais urbšanas darbinstruments ir iestrēdzis, veidojas liels reaktīvais griezes moments. Ātrā izslēgšanās (Kickback Control) Ātrās izslēgšanās funkcija (Kickback Control) ļauj uzlabot kontroli pār elektroinstrumentu un paaugstina lietotāja aizsardzības pakāpi, salīdzinājumā ar elektroinstrumentiem bez Kickback Control funkcijas. Elektroinstrumentam pēkšņi, neparedzēti pagriežoties ap urbja asi, tas izslēdzas. – Lai atkārtoti ieslēgtu, atlaidiet ieslēdzēju/izslēdzēju (13) un nospiediet to atkārtoti. Nostrādājot ātrās izslēgšanās funkcijai, uz elektroinstrumenta sāk mirgot apgaismojošā LED diode (17). Norādījumi darbam Urbšanas dziļuma iestatīšana (attēls L) Ar dziļuma ierobežotāja (20) palīdzību var iestatīt vēlamo urbšanas dziļumu X. – Nospiediet dziļuma ierobežotāja atbrīvošanas taustiņu (18) un iebīdiet dziļuma ierobežotāju papildrokturī (19). Dziļuma ierobežotāja (20) rievojumam jābūt vērstam augšup. – Līdz galam iebīdiet SDS-plus darbinstrumentu SDS-plus turētājaptverē (3). Ja SDS-plus darbinstruments turētājaptverē kustas, tas var novest pie nepareizas urbšanas dziļuma iestatīšanas. – Pavelciet dziļuma ierobežotāju uz priekšu tik daudz, lai attālums starp urbja smaili un dziļuma ierobežotāja galu atbilstu vēlamajam urbšanas dziļumam X. Kalta stāvokļa iestatīšana (Vario-Lock) Kaltu var fiksēt 44 dažādos stāvokļos. Tas ļauj izvēlēties tādu kalta stāvokli, kas vislabāk atbilst veicamā darba raksturam. – Iestipriniet kaltu darbinstrumenta turētājaptverē. – Pagrieziet darba režīmu pārslēdzēju (16) pozīcijā „Vario- Lock”. – Pagrieziet turētājaptveri kopā ar kaltu vēlamajā stāvoklī. – Pagrieziet darba režīma pārslēdzēju (16) stāvoklī „Atskaldīšana ar kaltu“. Līdz ar to darbinstrumenta stiprinājums tiek fiksēts nekustīgi. – Veicot atskaldīšanu ar kaltu, izvēlieties griešanās virzienu pa labi. Skrūvgrieža uzgaļu iestiprināšana (attēls M) u Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas. Izmantojot skrūvgrieža uzgaļus, nepieciešams universālais turētājs (29) ar SDS-plus stiprinājuma kātu (papildpiederums). – Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu. – Nedaudz pagrozot, ievirziet universālā turētāja kātu darbinstrumenta turētājaptverē, līdz tas tur automātiski fiksējas. – Pārbaudiet fiksēšanos, nedaudz pavelkot universālo turētāju ārā no turētājaptveres. – Ievietojiet universālajā turētājā skrūvgrieža uzgali. Izvēlieties tikai tādus skrūvgrieža uzgaļus, kas ir piemēroti ieskrūvējamo skrūvju galvām. – Lai izņemtu universālo turētāju, pabīdiet fiksējošo uzmavu (5) uz aizmuguri un izvelciet universālo turētāju (29) no darbinstrumenta turētājaptveres. Vibrācijas slāpēšana Iebūvēta vibrācijas slāpēšanas sistēma ļauj samazināt elektroinstrumenta radītās vibrācijas līmeni. u Pārtrauciet elektroinstrumenta lietošanu, ja pretvibrācijas elements ir bojāts. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Bosch Power Tools 1 609 92A 5GC | (14.11.2019)258 | Lietuvių k. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. u Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomaiņu ieteicams veikt pilnvarotā klientu apkalpošanas uzņēmumā. – Pēc katras lietošanas reizes notīriet darbinstrumenta turētāju (3). Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse258). Lietuvių k. Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos ĮSPĖJIMAS Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepa- isysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti įrankio. 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsLietuvių k. | 259 Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tik- sliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje elektrinio įrankio dalyje esantis darbo įrankis ar raktas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus, drabužius ir pi- rštines nuo besisukančių elektrinio įrankio dalių. Lais- vus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumu- liatorių. Ši atsargumo priemonė apsaugos jus nuo ne- tikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl nau- dojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susi- žalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš įrankio aku- Bosch Power Tools 1 609 92A 5GC | (14.11.2019)260 | Lietuvių k. muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. Saugos nuorodos dirbantiems su smūginiais įrankiais u Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą. u Naudokite su elektriniu įrankiu pateiktą (-as) papildo- mą (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti. u Jei atliekate darbus, kurių metu darbo įrankis ar va- ržtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Sukimo metu dar- bo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, ku- riose yra įtampa, ir operatorius gali patirti elektros smūgį. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įs- trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įt- virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. u Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laiko- mas elektrinis įrankis yra saugiau valdomas. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Elektrinis įrankis skirtas plytoms, betonui ir natūraliam ak- meniui su smūgiu gręžti bei lengviems kirtimo darbams atlik- ti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smūgio. Elektriniai įrankiai su elektroniniu sūkių re- guliatoriumi ir dešininiu bei kairiniu sukimusi taip pat yra skirti varžtams sukti. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Greitojo užveržimo keičiamasis griebtuvas (GBH18V-26F) (2) SDS-plus keičiamasis griebtuvas (GBH18V-26F) (3) Įrankių įtvaras SDS-plus (4) Apsaugantis nuo dulkių gaubtelis (5) Užraktinė mova (6) Keičiamojo griebtuvo fiksuojamasis žiedas (GBH18V-26F) (7) Vibracijos slopintuvas (8) EPC jungiklis (angl. „Electronic Precision Control“) (9) Kilpos, skirtos įrankiui pakabinti, įtvaras (10) Akumuliatoriaus atblokavimo klavišas

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Akumulatora per- forators Izstrādājuma numurs
