NÁVOD NA OBSLUHU BH 18V26 F Professional BOSCH

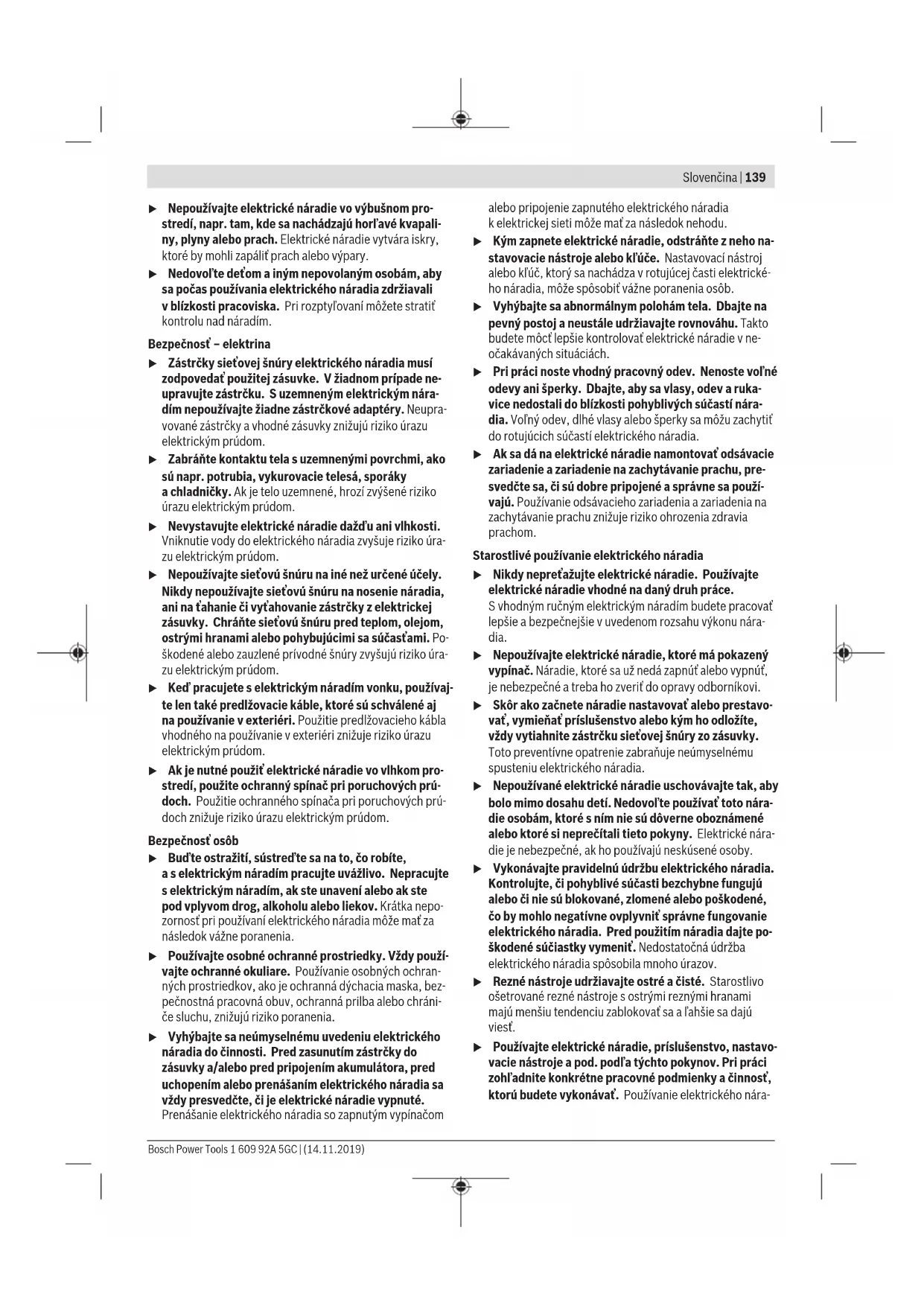

(15) Uvoľňovacie tlačidlo pre prepínač pracovných režimov (16) Prepínač pracovných režimov (17) Pracovné osvetlenie (18) Tlačidlo na nastavenie hĺbkového dorazu (19) Prídavná rukoväť (izolovaná úchopová plocha) (20) Hĺbkový doraz (21) Poistná skrutka skľučovadla sozubeným vencom (GBH18V-26)

(22) Skľučovadlo sozubeným vencom (GBH18V-26)

(24) Upínanie skľučovadla (GBH18V-26F) (25) Identifikačné drážky (26) Doťahovací kľúč (GBH18V-26) (27) Predná objímka rýchloupínacieho výmenného sk- ľučovadla (GBH18V-26F) (28) Pridržiavací prstenec rýchloupínacieho výmenné- ho skľučovadla (GBH18V-26F) (29) Univerzálny držiak supínacou stopkou SDS-plus

Vyobrazené alebo opísané príslušenstvo nepatrí do štan- dardného rozsahu dodávky. Kompletné príslušenstvo náj- dete vnašom sortimente príslušenstva. Technické údaje Akumulátorové vŕtacie kladivo GBH18V-26 GBH18V-26F Vecné číslo 3611J090.. 3611J10... Regulácia otáčok ● ● Zastavenie otáčania ● ● Pravobežný/ľavobežný chod ● ● Výmenné skľučovadlo − ● Menovité napätie V= 18 18 Menovitý príkon W 425 425 Frekvencia príklepu

0–4350 0–4350 Intenzita jednotlivých príklepov podľa EPTA-Procedure 05:2016 J 2,6 2,6 Menovité otáčky – Pravobežný chod min

0–980 0–980 – Ľavobežný chod min

0–980 0–980 Upínanie nástroja SDS-plus SDS-plus Priemer stopky vretena mm 50 50 Max. vŕtací priemer: – Betón mm 26 26 – Murivo (dutou vŕtacou korunkou) mm 68 68 – Oceľ mm 13 13 – Drevo mm 30 30 Hmotnosť podľa EPTA-Procedure 01:2014 kg 3,2–4,2 3,3–4,4 Dĺžka mm 347 378 Výška mm 225 225 Odporúčaná teplota prostredia pri nabíjaní °C 0 až +35 0 až +35 Povolená teplota okolia pri prevádzke

Hodnoty emisií hluku zistené podľa EN60745-2-6. Hladina akustického tlaku elektrického náradia pri použití váhového filtra Aje typicky: Hladina akustického tlaku dB(A)

Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľa EN60745-2-6: Vŕtanie spríklepom do betónu:

1,5 1,5 Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž u Pred všetkými prácami na náradí (napríklad pred údržbou, výmenou nástrojov apodobne), ako aj pri jeho preprave aodkladaní alebo uskladnení, dajte pre- pínač smeru otáčania do stredovej pozície. Vprípade neúmyselného aktivovania vypínača hrozí nebezpečen- stvo poranenia. Nabíjanie akumulátora u Používajte len nabíjačky uvedené vtechnických úda- joch. Len tieto nabíjačky sú prispôsobené na lítium-ió- nový akumulátor používaný pri vašom elektrickom náradí. Upozornenie: Akumulátor sa dodáva včiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite vnabíjačke. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje. Lítiovo-iónový akumulátor je vďaka „Electronic Cell Protecti- on (ECP)“ chránený proti hlbokému vybitiu. Keď je akumulá- 1 609 92A 5GC | (14.11.2019) Bosch Power ToolsSlovenčina | 143 tor vybitý, elektrické náradie sa pomocou ochranného obvo- du vypne: Pracovný nástroj sa už nepohybuje. u Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodiť. Dodržiavajte upozornenia týkajúce sa likvidácie. Vyberanie akumulátora Akumulátor (14) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení od- isťovacieho tlačidla (10) akumulátor nevypadol. Kým sa aku- mulátor nachádza velektrickom náradí, je pridržiavaný vsprávnej polohe pomocou pružiny. – Na vybratie akumulátora (14) stlačte odisťovacie tlačidlo (10) aakumulátor vytiahnite zelektrického náradia. Ne- používajte pritom neprimeranú silu. Indikácia stavu nabitia akumulátora Zelené LED kontrolky indikácie stavu nabitia akumulátora zo- brazujú stav nabitia akumulátora. Zbezpečnostných dôvo- dov je zisťovanie stavu nabitia možné len vtedy, keď je elektrické náradie zastavené. Stlačte tlačidlo pre indikáciu stavu nabitia alebo , aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumu- látor vybratý. Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný amusí sa vyme- niť. Typ akumulátora GBA 18V... LED kontrolky Kapacita Neprerušované svetlo 3× zelená 60−100% Neprerušované svetlo 2× zelená 30−60% Neprerušované svetlo 1× zelená 5−30% Blikanie 1× zelená 0−5% Typ akumulátora ProCORE18V... LED kontrolky Kapacita Neprerušované svetlo 5× zelených 80–100 % Neprerušované svetlo 4× zelené 60–80 % Neprerušované svetlo 3× zelené 40–60 % Neprerušované svetlo 2× zelené 20–40 % Neprerušované svetlo 1× zelená 5–20 % Blikanie 1× zelená 0–5 % Prídavná rukoväť u Elektrické náradie používajte iba sprídavnou rukovä- ťou (19). Otočenie prídavnej rukoväti (pozri obrázok A) Prídavnú rukoväť (19) môžete ľubovoľne otočiť, aby ste zau- jali bezpečný aneunavujúci postoj. – Otočte spodnú časť prídavnej rukoväti (19) proti smeru pohybu hodinových ručičiek aprídavnú rukoväť (19) otočte do želanej polohy. Potom znova utiahnite spodnú časť prídavnej rukoväti (19) vsmere pohybu hodinových ručičiek. Dajte pozor na to, aby sa upínacia páska prídavnej ru- koväti nachádzala vpríslušnej drážke krytu náradia. Výber skľučovadla apracovných nástrojov Na vŕtanie spríklepom ana sekanie potrebujete pracovné nástroje so stopkou SDS-plus, ktoré sa dajú vložiť do skľučo- vadla (upínacej hlavy) SDS-plus. Na vŕtanie bez príklepu do dreva, kovu, keramiky aplastov, ako aj na skrutkovanie sa používajú nástroje bez stopky SDS- plus (napr. vrtáky svalcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie skľučovadlo, resp. sk- ľučovadlo sozubeným vencom. Nasadenie/vybratie ozubeného skľučovadla (GBH18V-26) Montáž skľučovadla sozubeným vencom (pozri obrázok

– Zaskrutkujte upínaciu stopku SDS-plus (23) do skľučo- vadla sozubeným vencom (22). Zaistite skľučovadlo sozubeným vencom (22) poistnou skrutkou (21). Mysli- te na to, že poistná skrutka má ľavotočivý závit. Vloženie skľučovadla sozubeným vencom (pozri obrázok

EÚ vyhlásenie ozhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Akumulátorové vŕtacie kladivo Vecné číslo
