РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HNS61210XH BEKO

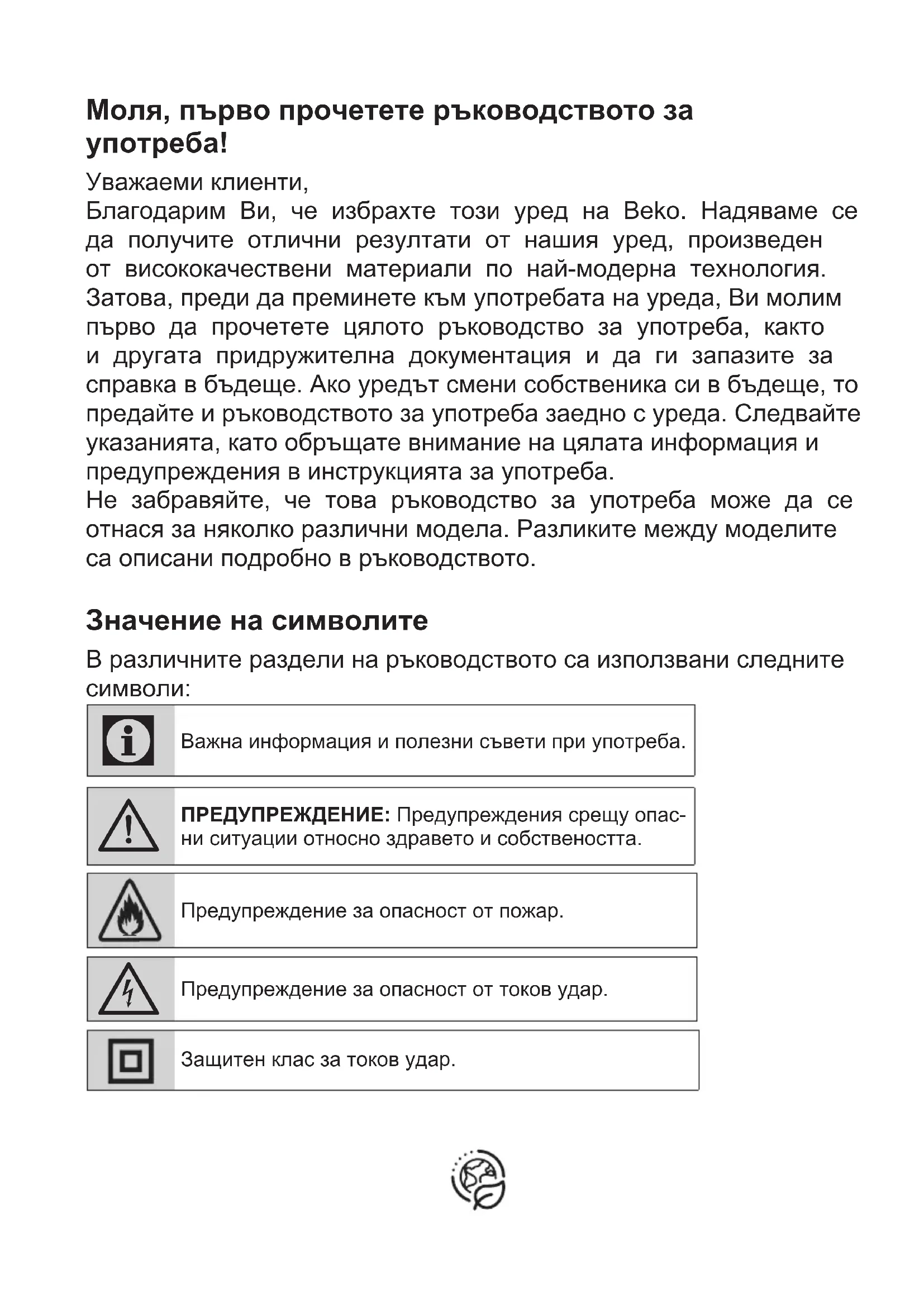

Уважаеми клиенти, Благодарим Ви, че избрахте този уред на Beko. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба. Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството. Значение на символите В различните раздели на ръководството са използвани следните

Важна информация и полезни съвети при употреба.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опас- ни ситуации относно здравето и собствеността. Предупреждение за опасност от пожар.

безопасност Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа ин- струкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енер- гия; нараняване или по- вреди на собственост- та. Неспазването на ин- струкциите прави всяка гаранция невалидна.

• Продуктите Beko съ- ответстват на прило- жимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сер- визен център или спе- циалист и оторизиран сервиз с цел избягване на всякакви опасности. Погрешен или неквали- фициран ремонт може да доведе до опасност и риск за потребителя.

• Уредът е предназначен за битова употреба и по- добни приложения като: – Кухненски зони за персонала в мага- зини, офиси и други работни среди; – Фермерски къщи – От клиенти в хотели и други видове жи- лищни среди, – Места за нощувка със

• Използвайте уреда само по предназначе- ние, както е описано в това ръководство.

• Производителят не носи отговорност за повреди в резултат на непра- вилен монтаж или не- правилна употреба на

Важни инструкции за безопасност и опазване на околната средаАбсорбатор / Ръководство за употреба 103 / BG

• Този уред може да бъде използван от деца над 8 години и лица с огра- ничени физически, сен- зорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или ин- структирани относно употребата на уреда по безопасен начин и са наясно със свързаните

• На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извърш- ват от деца без надзора на възрастен.

• Минималното разстоя- ние между носещата по- върхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.

• Ако инструкциите за монтаж на газовия кот- лон посочват по-голямо разстояние, това трябва да бъде взето под вни-

• Проверете дали да- нните за вашето местно електрозахранване от- говарят на информаци- ята върху табелката с

• Никога не използвайте уреда, ако захранва- щият кабел или самия уред е повреден.

• За да избегнете риска от повреда на захранва- щия кабел, внимавайте да не го притискате, огъ- вате или търкате в остри ръбове. Дръжте захран- ващия кабел далеч от нагорещени повърхно- сти и открит пламък.

• Използвайте уреда само със заземени контакти. ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа

Важни инструкции за безопасност и опазване на околната среда104 / BG Абсорбатор / Ръководство за употреба докато монтажът не е на- пълно приключил.

• Разположете уреда по такъв начин, че щепсе- лът винаги да е достъ-

• Не пипайте лампите ако са работили дълго време. Тъй като са го- рещи, могат да Ви изго- рят ръцете.

• Следвайте наредбите, определени от компе- тентните органи относно освобождаването на от- работения въздух (това предупреждение не се прилага при употреба без вентилационна

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да предизвика дефор- миране на някои части на Вашия продукт.

• Изключете котлона преди да отстраните тенджерата, тигана и т.н. от него.

• Не оставяйте гореща мазнина на котлона. Ти- гани с гореща мазнина могат да предизвикат самозапалване.

• Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде под- менян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

• Продуктът трябва да се почиства според ин- струкциите в ръковод- ството за употреба. Ако почистването не е извършено според инструкциите в ръко- водството за употреба,

Важни инструкции за безопасност и опазване на околната средаАбсорбатор / Ръководство за употреба 105 / BG може да съществува риск от пожар.

• Не използвайте нео- гнеупорни филтърни материали вместо на- стоящия филтър.

• Използвайте само ори- гинални части или та- кива, препоръчани от производителя.

• Не работете с продукта без филтъра и не от- странявайте филтрите, докато продуктът ра-

• В случай на поява на някакъв пламък, пре- къснете захранването на Вашия продукт и на другите готварски уреди.

• В случай на поява на ня- какъв пламък, покрийте пламъка и никога не из- ползвайте вода, за да го

• Изключвайте уреда преди всяко почистване и когато не го използ-

• Отрицателното наля- гане в околната среда не трябва да превишава 4 Па (4 х 10 бара) докато абсорбаторът за елек- трически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електри-

• В околната среда, къ- дето се използва абсор- батора, отработеният въздух от устройства, захранвани с газ или течно гориво, като на- пример стайна печка, трябва да бъде напълно изолиран или устрой- ството да бъде от херме- тически изолиран вид.

• Когато свързвате към вентилацията, използ- вайте тръби с диаметър 120 или 150 мм. Тръб- ната връзка трябва да бъде възможно най- къса и да има възможно най-малък брой чупки.

Важни инструкции за безопасност и опазване на околната среда106 / BG Абсорбатор / Ръководство за употреба Има опасност от заду- шаване! Дръжте опако- въчните материали далеч от достъпа на деца. ВНИМАНИЕ: Достъпните части могат да се нагоре- щят ако се използват за- едно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.

• Вентилацията в стаята трябва да бъде оскъдна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въз- духа обратно в стаята).

• Поставените върху про- дукта предмети може да паднат. Не поставяйте никакви предмети върху

• Не оставяйте висок пла- мък да гори под абсор- батора когато е включен

• Съдовете в които се пържи с много мазнина трябва да бъдат посто- янно следени при упо- треба: прегрялото олио може да се възпламени.

директивата WEEE и Изхвърляне на отпадъчните

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE). Този символ указва, че про- дуктът не бива да се изхвър- ля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой- ство трябва да бъде върнато в офи- циален пункт за събиране и рецикли- ране на електрически и електронни устройства. За да откриете тези пун- ктове за събиране, моля обърнете се към местния орган или търговецът, от

Важни инструкции за безопасност и опазване на околната средаАбсорбатор / Ръководство за употреба 107 / BG

Важни инструкции за безопасност и опазване на околната среда който е закупен продуктът. Всяко до- макинство играе важна роля във въз- становяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предо- твратяването на потенциални нега- тивни последици върху околната сре- да и човешкото здраве.

Директива RoHS Закупеният от вас продукт съответ- ства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

Опаковъчните материали на продукта са. са произведени от рециклируеми материали в съответствие с нашите Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събиране на опаковъчни материали, посочени от местните власти.108 / BG Абсорбатор / Ръководство за употреба

2. Алуминиев филтър за мазнини

2.2 Технически данни

Захранващо напрежение 220-240V ~ 50 Hz Мощност на лампата 1x3 W 2x3 W Мощност на двигателя 115 W Въздушен поток - 3. Нив 272 m³/h Клас на изолация на електродвигателя КЛАС F Клас на изолация КЛАС II

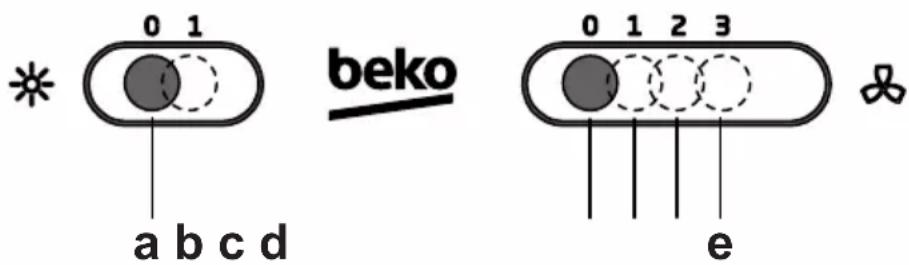

A : Включване / изключване на

Включва и изключва системата за осветление. B : ИЗКЛЮЧЕН

Скоростта изключва двигателя на аспиратора C : 1. Бутон за

Ниска скорост, използвана за непрекъсната и безшумна смяна на въздуха в присъствието на леки пари за готвене. D : 2. Бутон за

Средна скорост, подходяща за повечето работни условия, като се има предвид оптималното съотношение на обработения въздушен поток / ниво на шум. E : 3. Бутон за

Максимална скорост, използвана за елиминиране на най-високата емисия на готварски пари, включително дълги периоди

• Аспираторът е предназначен изключително за домашна употреба за премах- ване на миризмите в кухнята.

• Никога не използвайте аспираторът за цели, различни от тези за които е проектиран.

• Никога не оставяйте висок открит пламък под аспиратора, когато работи.

• Регулирайте интензитета на пламъка, за да го насочите само към дъното на тигана, като внимавате да не погълне страните.

• Фритюрниците с дълбока мазнина трябва да се наблюдават непрекъснато по време на употреба: прегрятото масло може да избухне в пламъци.

3.2 Енергоефективна Работа в Условията на Икономия

• Когато използвате вашия уред, регулирайте настройките на скоростта спо- ред силата на изпарения и миризма, за да спестите енергия.

• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) за интензивна миризма и пара.

• Лампите на аспиратора са поставени за осветяване на зоната за готвене.

• Използването им за осветление на околната среда ще доведе до ненужни разходи на енергия и недостатъчно осветление.

• За да може устройството Ви да консумира по-малко енергия, работете на ниска скорост.

• Вашето устройство ще намали консумацията на енергия, тъй като ще работи по-ефективно, когато му осигурите достатъчен приток на въздух.

Използване на Уреда110 / BGАбсорбатор / Ръководство за употреба • Настройте устройството на ниво на интензивно всмукване преди формирането на пара, в случаите, когато знаете, че ще се появи ин-тензивна пара. По този начин нама-лявате потреблението на енергия, като използвате устройството за по-кратко време, тъй като то ще има достатъчен приток на въздух. • Дръжте капаците на готварските съдове затворени, за да намалите отделянето на пара.

• Вашият уред съдържа мотор с раз- лични скорости.
• За по-добри показатели препоръч- ваме да използвате ниски скорости при нормални условия и високи ско-рости в случаи на силни миризми и интензивни пари. • Можете да стартирате вашия уред, като натиснете бутона за настройка на желаната скорост. (c, d, e)
• Можете да осветите зоната за го- твене, като натиснете лампата.(a)

3.4 Подмяна на лампата

• Преди да смените елек-трическите крушки, из-ключете захранването на аспиратора. • Не докосвайте крушките, когато са горещи. • Внимавайте да не докос-вате подменената крушка директно с ръце. Можете да закупите лампи от Оторизирани Сервизни Агенти.

Използване на Уреда MAX 3 W

• В този продукт се използва LED лампа тип свещ • При смяната на лампата трябва да се използва лампа с максимална мощност 3 WКрушкаМощност на Крушката 3 W Държач / Фасунга E 14 Напрежение на Крушката220 - 240 VРазмер35 x 100 mmILCOS КодDRBB/F-3-220-240-E14-35/100Светлинен поток330 lmКорелирана цветна температура2700 KТози продукт съдържа източник на светлина с клас на енергийна ефективност “E”.
• Парата се извлича през димоотвода, който се закрепва към свързва-щата глава на аспира-тора.Абсорбатор / Ръководство за употреба 111 / BG

• Диаметърът на димоотвода трябва да е същият като свързващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въздухът да излиза лесно от помещението.

3.6 Управление без Димоотводна Връзка

• Въздухът се филтрира през въглеродния филтър и се рецирку- лира в помещението. Въглеродният филтър се използва, когато е невъзможно да се използва димоотвод в къщата.

• При употреба без димоотвод извадете капаците от димоотвод- ния адаптер.

• Извадете масления филтър. За да инсталирате въглеродния филтър, по- ставете филтъра върху разделите, като го центрирате върху пластмасовото парче от двете страни на тялото на вентилатора, затегнете го, като завър- тите надясно или наляво.

Почистване и поддръжка Устройството трябва да бъде почиства- но и поддържано редовно. Ако не под- държате устройството чисто, това ще се отрази неблагоприятно на експло- атационния му живот. За почистване и поддръжка следвайте инструкциите, посочени в ръководството.

Преди почистване и под- дръжка изключете уреда или изключете главния изключвател или разхла- бете предпазителя, който захранва аспиратора. Неспазването на правила- та, свързани с почистване- то на устройството и смя- ната на филтрите, може да доведе до риск от пожар. Следователно е препоръ- чително да следвате по- сочените в този документ указания. Производителят не носи отговорност за по- вреди на мотора или пожа- ри, възникнали в резултат на неправилна употреба. Почиствайте само с кърпа, навлаж- нена с неутрален течен препарат. Не почиствайте с инструменти. Не използвайте абразивни продукти. Не употребявайте алкохол

4.1 Почистване на алуминий

Филтър за мазнини Този филтър улавя маслени части- ци във въздуха. Първо премахнете филтрите за мазнини за този процес.112 / BG Абсорбатор / Ръководство за употреба

Почистване и поддръжка Измийте филтрите с течен препа- рат, изплакнете ги с вода и ги поста- вете обратно, след като изсъхнат. Алуминиевите филтри за мазнини мо- гат да бъдат обезцветени при измива- нето им; това е нормално и няма нуж- да да сменяте филтъра си.

Можете също да измивате алуминиевите маслени филтри в пералнята.

ВНИМАНИЕ: В случай на нормална употреба, почиствайте алуминиевите маслени филтри веднъж

4.2 Смяна на въглероден

филтър (режим на циркулация на въздуха) Аспираторът може да бъде снабден с активен въглероден филтър. Въглеродният филтър се прилага само в случай, че аспираторът не е свързан към вентилационния канал.

• Карбоновият филтър ни- кога не трябва да се мие.

• Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

• Можете да закупите въ- глеродния филтър от ото- ризирани търговци.Абсорбатор / Ръководство за употреба 113 / BG

ВНИМАНИЕ: Преди да за- почнете монтажа, прочете- те информацията за безо- пасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не ин- сталирате винтовете или фиксиращото устройство в съответствие с тези ин- струкции, това може да до- веде до опасност свързана с електричеството.

Моля, вижте страница 153 от ръководството за инста-

За монтажа на аспиратора се свърже- те с най-близкия оторизиран сервиз. Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

5.1 Положение на Уреда

• Преди монтажа трябва да се вземе предвид разстоянието между печ- ката и аспиратора. Това разстояние трябва да бъде 65 см.

• При газови печки, разстоянието трябва да бъде измерено от повърх- ността на решетката, И от повърх- ността на стъклото за електрически

Аспираторът е проектиран да се из- ползва или за изпускателна или фил- търна версия. Въздуховодна версия Аспираторът има горен въздуховод B1 и опционален заден въздуховод B2* за излизане на външни изпаре-

Изберете подходящия въздуховод и поставете предоставения фланец C, уверете се, че сте затворили неиз- ползвания канал с отвор с капачка D*, предоставена, ако е предвидена.

При някои модели горният отвор B1 се доставя затво- рен: Натиснете здраво, за да отделите разглобяемата част, която затваря изход- ния отвор, и я отстранете.

Разглобяемата част не може да се монтира отново на място. Извършете тази операция само ако сте си- гурни в типа монтаж, който трябва да направите.

Настройка на устройството114 / BG Абсорбатор / Ръководство за употреба

ВНИМАНИЕ! При някои модели каналът на задния отвор не е лесно достъпен, дори когато кранът (ако е монтиран) е отстранен, в този случай отстранете пластмасовото парче E1 или E2, което блокира ка- нала на отвора, чрез отви- ване с помощта на клещи и резачка. Проверете дали филтърът / смукателният селектор (вътре в аспира- тора) G е в смукателно (A)

Филтър версия В случай, че не е възможно да се изхвърлят изпаренията за готвене външно, аспираторът може да се използва във филтърната версия чрез фиксиране на въглероден филтър, изпаренията и парите се рециклират през предната решетка, поставена над контролния панел. Проверете дали филтърът / смукателният селектор (вътре в аспиратора) G е в положение на филтъра (F). Моделите без смукателен двигател работят само в режим на въздуховоди и трябва да бъдат свързани към външно смукателно устройство (не се

Инструкциите за свързване се доставят с периферния смукателен

• Ако не възнамерявате да използ- вате уреда за продължителен пе- риод от време, моля съхранете го внимателно.

• Моля, уверете се, че уредът е из- ключен от контакта, охладен и на-

• Съхранявайте уреда на хладно и сухо място.

• Дръжте уреда далеч от деца.

• По време на работа и транспорти- ране носете уреда в оригиналната му опаковка. Опаковката на уреда го предпазва от физически повреди.

• Не поставяйте тежки товари върху уреда или опаковката. Уредът може да се повреди.

• Изпускането на уреда ще го направи неработещо или ще причини трайни

Настройка на устройствотоАбсорбатор / Ръководство за употреба 115 / BG Отстраняване на неизправности Причина Помощ Продуктът не работи. Проверете предпази-

Възможно е предпазителят ви да е затво- рен, направете така че да работи. Продуктът не работи. Проверете електриче- ската връзка. Главното напрежение трябва да бъде меж- ду 220-240 V. Продуктът не работи. Проверете електриче- ската връзка. Проверете дали другите продукти във Ва- шата кухня работят или не. Лампата за осветле- ние не работи. Проверете електриче- ската връзка. Главното напрежение трябва да бъде меж- ду 220-240 V. Лампата за осветле- ние не работи. Проверете превключ- вателя на лампата. Превключвателят на лампата трябва да е в положение "включено". Лампата за осветле- ние не работи. Проверете лампите. Лампите на продукта не трябва да бъдат

Всмукването на въз- дух на продукта е

Проверете алумини- евия филтър. Масленият филтър от алуминий трябва да се почиства поне веднъж месечно при нор- мални условия. Всмукването на въз- дух на продукта е

Димоотводът трябва да бъде във ''включе- но'' положение. Всмукването на въз- дух на продукта е

Проверете въглерод- ния филтър. При продукти с въглеродни филтри филтъ- рът обикновено трябва да се сменя на все- ки 3 месеца.
