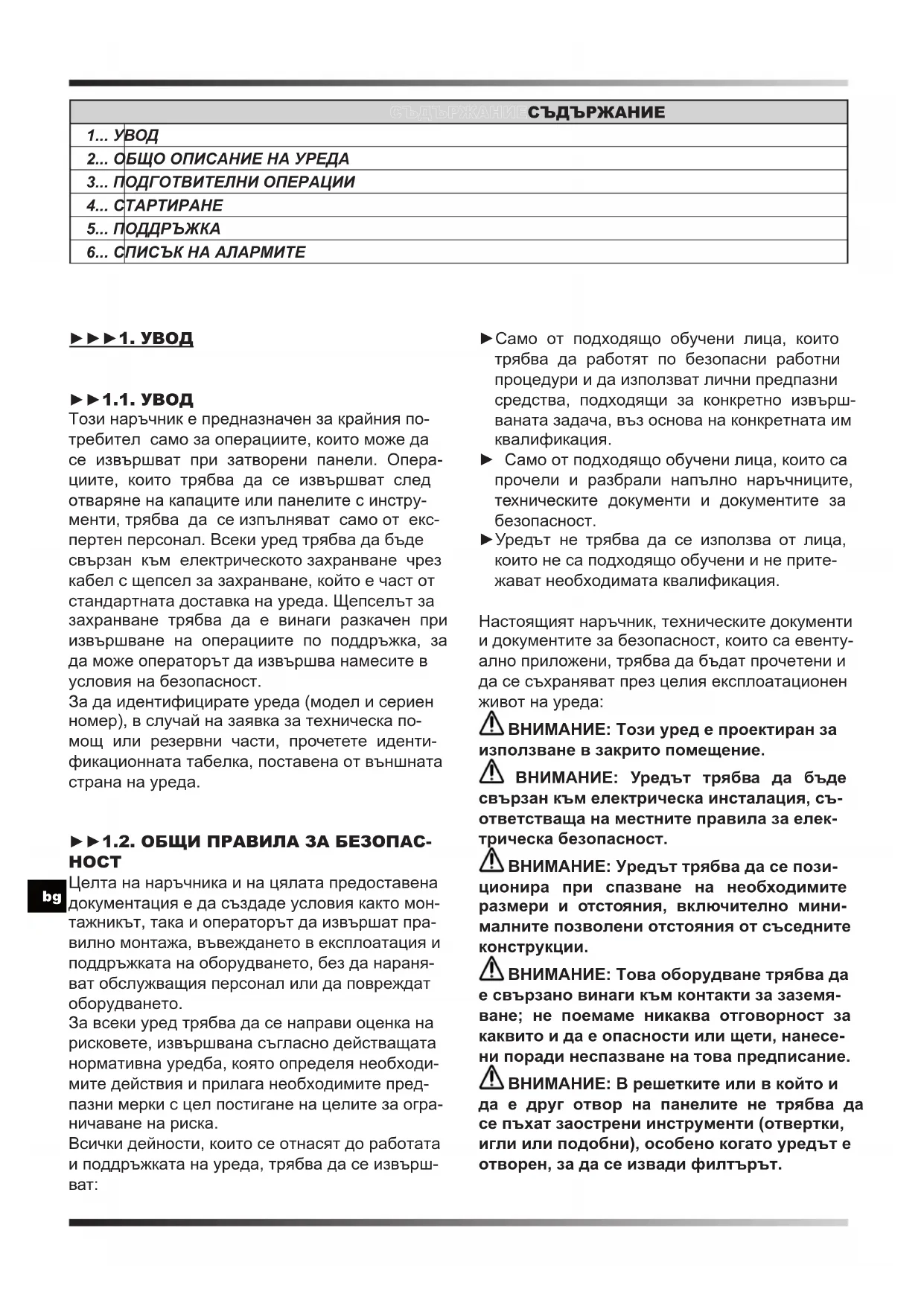

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DH 92 Master

Този наръчник е предназначен за крайния потребител само за операциите, които може да се извършват при затворени панели. Операциите, които трябва да се извършват след отваряне на капаците или панелите с инструменти, трябва да се изпълняват само от експертен персонал. Всеки уред трябва да бъде свързан към електрическото захранване чрез кабел с щепсел за захранване, който е част от стандартната доставка на уреда. Щепселът за захранване трябва да е винаги разкачен при извършване на операциите по поддръжка, за да може операторът да извършва намесите в условия на безопасност.

За да идентифицирате уреда (модел и сериен номер), в случай на заявка за техническа помощ или резервни части, прочетете идентификационната табелка, поставена от външната страна на уреда.

▶▶1.2. ОБЩИ ПРАВИЛА ЗА БЕЗОПАСНОСТ

Целта на наръчника и на цялата предоставена документация е да създаде условия както монтажникът, така и операторът да извършат правилно монтажа, въвеждането в експлоатация и поддръжката на оборудването, без да нараняват обслуживащия персонал или да повреждат оборудването.

За всеки уред трябва да се направи оценка на рисковете, извършвана съгласно действащата нормативна уредба, която определя необходимите действия и прилага необходимите предпазни мерки с цел постигане на целите за ограничаване на риска.

Всички дейности, които се отнасят до работата и поддръжката на уреда, трябва да се извърш-ват:

▶Само от подходящо обучени лица, които трябва да работят по безопасни работни процедури и да използват лични предпазни средства, подходящи за конкретно извършваната задача, въз основа на конкретната им квалификация.
▶ Само от подходящо обучени лица, които са прочели и разбрали напълно наръчниците, техническите документи и документите за безопасност.
▶ Уредът не трябва да се използва от лица, които не са подходящо обучени и не притежават необходимата квалификация.

Настоящият наръчник, техническите документи и документите за безопасност, които са евентуално приложени, трябва да бъдат прочетени и да се съхраняват през целия експлоатационен живот на уреда:

⚠️ ВНИМАНИЕ: Този уред е проектиран за използване в закрито помещение.

⚠️ ВНИМАНИЕ: Уредът трябва да бъде свързан към електрическа инсталация, съответстваща на местните правила за електрическа безопасност.

⚠️ ВНИМАНИЕ: Уредът трябва да се позиционира при спазване на необходимите размери и отстояния, включително минималните позволени отстояния от съседните конструкции.

⚠️ ВНИМАНИЕ: Това оборудване трябва да е свързано винаги към контакти за заземяване; не поемаме никаква отговорност за каквито и да е опасности или щети, нанесени поради неспазване на това предписание.

⚠️ ВНИМАНИЕ: В решетките или в който и да е друг отвор на панелите не трябва да се пъхат заострени инструменти (отвертки, игли или подобни), особено когато уредът е отворен, за да се извади филтърът.

⚠️ ВНИМАНИЕ: Всяка намеса по поддръжка и почистване на уреда трябва да се извършва при разкачено електрическо захранване. Никога не отстранявайте фронталната решетка и не отваряйте която и да е част на уреда, без преди това да сте разкачили щепсела от контакта.

⚠️ ВНИМАНИЕ: Уредът не трябва да се по- чиства с вода. За почистването на уреда из- ползвайте влажен парцал. Никога не пръс- кайте вода по уреда и върху електрическите му компоненти.

Уредът трябва винаги да се държи във верти- кална позиция, за да се предотврати случай- ното изтичане на конденз (вода) от съответния контейнер. Абсолютно е забранено да пре- мествате уреда, докато е свързан към елек- трическия контакт, тъй като предизвиканите от това вибрации и движения може да причинят изтичане на конденза от съответния контейнер и от това да бъдат засегнати и електрическите части.

Уредът може да се премества само след из- празване на резервоара за конденз, и във всеки случай е НЕОБХОДИМО ВИНАГИ да изключвате щепсела от контакта, преди да преместите уреда. Ако водата се излее по невнимание върху уреда, той трябва да се изключи незабавно и да се разкачи от елек- трическата мрежа, и може а се включи не преди да са изминали осем часа.

⚠️ ВНИМАНИЕ: В уреда има хладилен агент R1234yf: този газ е запалим.

Зареденото количество е посочено в таблицата с данни на този наръчник за експлоатация.

Бъдете внимателни, хладилният агент няма мирис.

За ускоряване на процеса на размразяване и за почистване не използвайте средства, различни от препоръчаните от производи- теля.

Уредът трябва да се постави в стая, в коя-то да няма непрекъснато работещи източ-ници на запалване (като например открити

пламъци, работещ газов уред или работещ електрически отоплителен уред).

За операциите по използване и поддръжка на уредите използвайте следните лични предназни средства:

ОБЛЕКЛО: Който извършва поддръжката или работи по уреда трябва да носи обезопасителни обувки с ходило против подхлъзване в помещения с хлъзгава подова настилка.

⚠️ РЪКАВИЦИ: По време на почистване и на операции по поддръжка трябва да се използват подходящи ръкавици. При допълване на хладилен газ, задължително трябва да използвате подходящи ръкавици, за да избегнете риска от замръзване.

⚠️ ПРЕДПАЗНА МАСКА И ОЧИЛА: По вре- ме на операциите по почистване и поддръжка трябва да използвате маски за защита на диха- телните пътища и предпазни очила за защита на очите.

▶▶1.4. ОБЩИ ПРАВИЛА ЗА БЕЗОПАС-НОСТ

Върху уреда са поставени следните знаци за безопасност, които трябва да се спазват:

Прочетете наръчника за потребителя.

Прочетете техническото ръковод

CTBOTO.

Опасност от токов удар.

ВНИМАНИЕ: Строго е забранено да от- анявате сигнализацията за безопасност, по- вена по уредите.

Влагоуловителят е уред за контрол на влажността в помещението, в което е разположен.

Етапът на влагоулавяне е базиран на хладилен цикъл, основан на физическая принцип, съгласно който когато влезе в контакт със студена повърхност, въздухът я намокря, като отдава влага под формата на капки конденз.

Уредът се състои от следните части (ФИГ. 2):

Въздухът се всмуква от уреда, преминава през миещия се филтър (1), студената алуминиева серпентина (изпарител) (2), топлия обменник (кондензатор) (3), вентилатора (4) и накрая изсушеният въздух излиза и се връща в помещението, като преминава през решетката. Кондензираната вода се събира в резервоара (5).

Един микропрекъсвач спира уреда, когато во-дата в резервоара достигне определено ниво.

Една електронна платка (6) управлява правил- ната работа на уреда.

Този уред разполага с устройство за размразяване с горещ газ, което гарантира добрата работа на влагоуловителя в рамките на диапазона на температура и влажност, посочен в таблицата с технически данни.

▶▶2.1. ХЛАДИЛЕН КРЪГ

Използваният в тези уреди хладилен газ е R1234yf. Хладилният кръг е произведен в съответствие с действащите стандарти.

Този модул е херметично запечатан и съдържа флуориран газ R1234yf GWP (R1234yf) = 4.

bg

Отстранете опаковката, като внимавате да не повредите уреда. Изхвърлете опаковъчните материали (дърво, пластмаса, картон), като ги предадете на специализирани центрове за събиране или рециклиране на отпадъци (придържайте се към действащите местни стандарти).

⚠️ ВНИМАНИЕ: В зависимост от модела, сглобете уреда с евентуални ръкохватки, колела и всички съответни болтове (ФИГ. 3), намиращи

се в опаковката, преди да го въведете в експлоатация.

▶▶3.2. ИНСПЕКТИРАНЕ

⚠️ Всички уреди се асемблират и окабеляват фабрично (с изключение на няколко компонента). При получаване на уреда, трябва да го инспектирате веднага и внимателно, като проверите дали не е повреден по време на транспортирането или дали някои части не липсват.

Преди употреба проверете по-специално дали външните метални панели, включително тези на резервоара, не са ударени/изкривени. Освен това проверете дали кабельт, щепселът и съответните изолации са с ненарушена цялост. В противен случай Е ЗАБРАНЕНО да свързвате и пускате уреда да работи, и трябва да го изпратите на оторизиран сервизен център.

⚠️ ВНИМАНИЕ: За да се гарантира добрата работа на уреда, се препоръчва да го пуска-те да работи в границите, посочени в таблицата с технически данни.

▶▶3.4. ПОЗИЦИОНИРАНЕ

Разположете уреда така, че да има гарантиран достатъчен приток на въздух.

⚠️ ВНИМАНИЕ: Проверете дали уредът е разположен така, че да избягва контакт с водата.

▶▶3.5. РАБОТНА ЗОНА

Изхвърляният от вентилатора горещ въздух не трябва да среща препятствия. Избягвайте рециркулацията на горещия въздух между всмукване и подаване, в противен случай работните характеристики на уреда може да се влошат и дори той да спре да работи нормално.

⚠️ ВНИМАНИЕ: Уредът не трябва да бъде поставян в тесни помещения, които не позволяват достатъчно разпространение в стаята на въздуха, идващ от решетката за изход на въздуха.

⚠️ ВНИМАНИЕ: Не опирайте и не окачвайте предмети на фронталния панел - това може да повреди уреда.

▶▶3.6. ОБЩА ИНФОРМАЦИЯ

⚠️ ВНИМАНИЕ: Преди извършване на която и да е операция по поддръжка на електриче-ската част, разкачете захранващия щепсел от контакта.

⚠️ ВНИМАНИЕ: Проверете дали напрежението на захранване отговаря на работните данни на уреда (напрежение и честота), посочени върху табелката с данни върху влагоуловителя. Уредът разполага със захранващ кабел, необходим за нормалното му функциониране.

⚠️ ВНИМАНИЕ: Заземяването е задължител- но.

▶▶▶4. СТАРТИРАНЕ

▶▶4.1. ПРЕДВАРИТЕЛНИ ПРОВЕРКИ

⚠️⚠️ ВАЖНО: В моделите с две напреже- ния (...DV) проверявайте позицията на пре- късвача за смяна на напрежение (220-240V / 110-120V). Ако настроеното напрежение не съответства на подаваното от мрежата, трябва да се намесите, за да настроите на- прежението на нужната стойност (ФИГ. 4). Развийте двата фиксиращи болта на капа- ка, преместете/натиснете ключа върху стой- ността на подаваното напрежение и монти- райте обратно капака.

ВНИМАНИЕ: Проверете дали захран- ващият кабел е свързан правилно.

ВНИМАНИЕ: Преди да пристъпите към въвеждане в експлоатация, проверете дали всички покриващи панели са на правилно положение и дали са застопорени със скрепителни болтове.

ВНИМАНИЕ: В случай че уредът не се използва дълъг период от време, винаги разкачвайте контакта за електрозахранване.

▶▶4.2. КОНТРОЛЕН ПАНЕЛ

(ФИГ. 5)

Уредите са снабдени със светлинен панел за сигнализация, който показва работното състояние на уреда.

По-долу е дадено кратко описание на значе- нието им.

КОНТРОЛЕН ПАНЕЛ:

LED:

▶POWER LED: Този светодиод свети, ако уредът е в състояние „ON“, но в стендбай режим (тоест ако компресорът е изключен).
▶ ALARM LED: Този светодиод свети, когато уредът е в алармено състояние. Дисплеят показва съобщение за грешка.
▶WORKING LED: Този светодиод свети, когато компресорът работи. Светодиодът мига, когато влагоуловителят е в изчакване за рестартиране или е на етап размразяване. Светодиодът изгасва, когато в състояние на „ON” е достигната желаната стойност на влажността.
▶FULL LED: Този светодиод свети, когато резервоарът за конденза е пълен или ако помпата е в алармено състояние.

БУТОНИ:

▶ON/OFF: За да включите влагоуловителя, е достатъчно да натиснете бутон „ON/OFF”. В зависимост от настроената относителна влажност, уредът започва да работи. Когато влажността в помещението достигне изискуемото ниво, уредът влиза в стендбай режим и спира, но остава в състояние „ON” (светещ POWER LED). Ако влажността в помещението отново се повишава, при надхвърляне на настроената преди това зададена стойност, влагоуловителят заработка отново.

За да изключите уреда, натиснете бутон „ON/OFF” (при изключен уред дисплеят продължава да показва относителната влажност в помещението).

“-” / “+” (SET ВЛАЖНОСТ): Чрез натискане на бутони „-” / „+” може да настроите желаната относителна влажност. Дисплеят започва да мига, като показва новата референтна зададена стойност. Няколко секунди след това дисплеят спира да мига и новата зададена стойност за влажността е отчетена от електрониката.

Възможно е уредът да се пусне да работи независимо от степента на влага в помещението. Чрез натискане на бутон „-” до показване на съобщение „CONT” на дисплея, уредът ще работи непрекъснато.

▶HOURS: Чрез натискане на бутон „HOURS“ може да видите часовете работа на уреда.

▶▶4.3. СВЪРЗВАНЕ НА ТРЪБАТА ЗА ОТВЕЖДАНЕ (осигурена конфигурация)

(ФИГ. 6)

Може да свържете една тръба за отвеждане към уреда. Върху резервоара има един щущер с диаметър 16 mm.

▶▶4.4. СВЪРЗВАНЕ НА ПОМПАТА ЗА КОНДЕНЗ (опционална)

В зависимост от модела, уредът може да разполага с осигурена конфигурация за свързване на помпата за отвеждане на конденза.

За правилното свързване, преди да извършите каквато и да е операция, разкачете уреда от електрозахранването.

За правилен монтаж на помпата за конденз, разгледайте техническото ръководство, включено в опционалния комплект.

▶▶▶5. ПОДДРЪЖКА

▶5.1. ПРОВЕРКИ, КОИТО ТРЯБВА ДА СЕ ИЗВЪРШАТ ОТ ПОЛЗВАТЕЛЯ

(ФИГ. 7)

Единствената операция по поддръжка, която трябва да се извърши от потребителя, е почистването на въздушния филтър, което трябва да се прави поне веднъж месечно.

Честотата на почистване може да се увеличи в зависимост от запрашеността на помещение-то, в което работи уредът.

ВНИМАНИЕ: ОТСТРАНЕТЕ ФИЛТЪРА ОТ УРЕДА, ЗА ДА ИЗВЪРШИТЕ ПОЧИСТВАНЕТО. ЗАБРАНЕНО Е ДА ИЗВЪРШВАТЕ ПОЧИСТВАНЕТО ПРИ МОНТИРАН ФИЛТЪР.

▶▶5.2. РЕЗЕРВНИ ЧАСТИ

Ако по време на поддръжка от страна на специализираните оператори се наложи подмяна на една или няколко части, тя трябва да се прави чрез използване единствено и само на оригинални резервни части.

При необходимост поскайте „списъка с резервните части“ от продавача, като посочите модела и серийния номер на уреда.

▶▶5.3. ФИНАЛНО РАЗГЛОБЯВАНЕ НА УРЕДА

Уредът е проектиран и произведен, за да га- рантира непрекъсната работа. Дълготрай- ността на някои компоненти като вентилатор и компресор зависи от поддръжката, която се извършва по тях.

ВНИМАНИЕ: Уредът съдържа веще- ства и компоненти, които са опасни за околната среда (електронни компоненти, хладилен газ и масла). В края на експлоатационния живот на уреда, в случай на финално разглобяване, то трябва да се извърши от специализирани хладилни техници.

Уредът трябва да се предаде на специализирани центрове за събиране и изхвърляне на оборудване, съдържащо опасни вещества.

Хладилният агент и смазочното масло, което се намира в кръга, трябва да се съберат съгласно нормативната уредба, валидна във Вашата страна.

АЛАРМА ВЪЗМОЖНА ПРИЧИНА ВЪЗМОЖНО РЕШЕНИЕ
FULL + “FULL” Пълен резервоар или неналичен резервоар		Алармата се изчиства автоматично при изпразване или поставяне на резервоара
ALARM + “Lo t” Стайната температура е твърде ниска		Температурните условия в помещението не са подходящи за работа на уреда
ALARM + “Prob” Неизправност на сондата за влажност. Във всеки случай уредът продължа-ва да работи		Свържете се с оторизирания сервизен център
ALARM + “Pro3” Неизправност на сондата за стайна температура. Влагоуловителят влиза в стендбай режим		Свържете се с оторизирания сервизен център
ALARM + “dEFr” Неизправност на термостата за размразяване. Влагоуловителят влиза в стендбай режим		Свържете се с оторизирания сервизен център

-Това изделие е проектирано и произведено с материали и компоненти от високо качество, които могат да се рециклират или използват повторно.

-Когато на някое изделие е поставен символ с бидон на колелца, маркиран с хикс, това означава, че изделието е защитено съгласно Европейска Директива 2012/19/UE.

-Моля да се информирате относно местанат система за разделно изхвърляне на електрически и електронни изделия.

-Спазвайтдействащите местни нормативи и не изхвърляйте изделията, заедно с нормалните домакински отпадъци. Правилното изхвърляне на изделията, помага за избягване на възможни отрицателно последици, за здравето на хората и за опазване на околната среда.
