KASUTUSJUHEND DH 92 Master

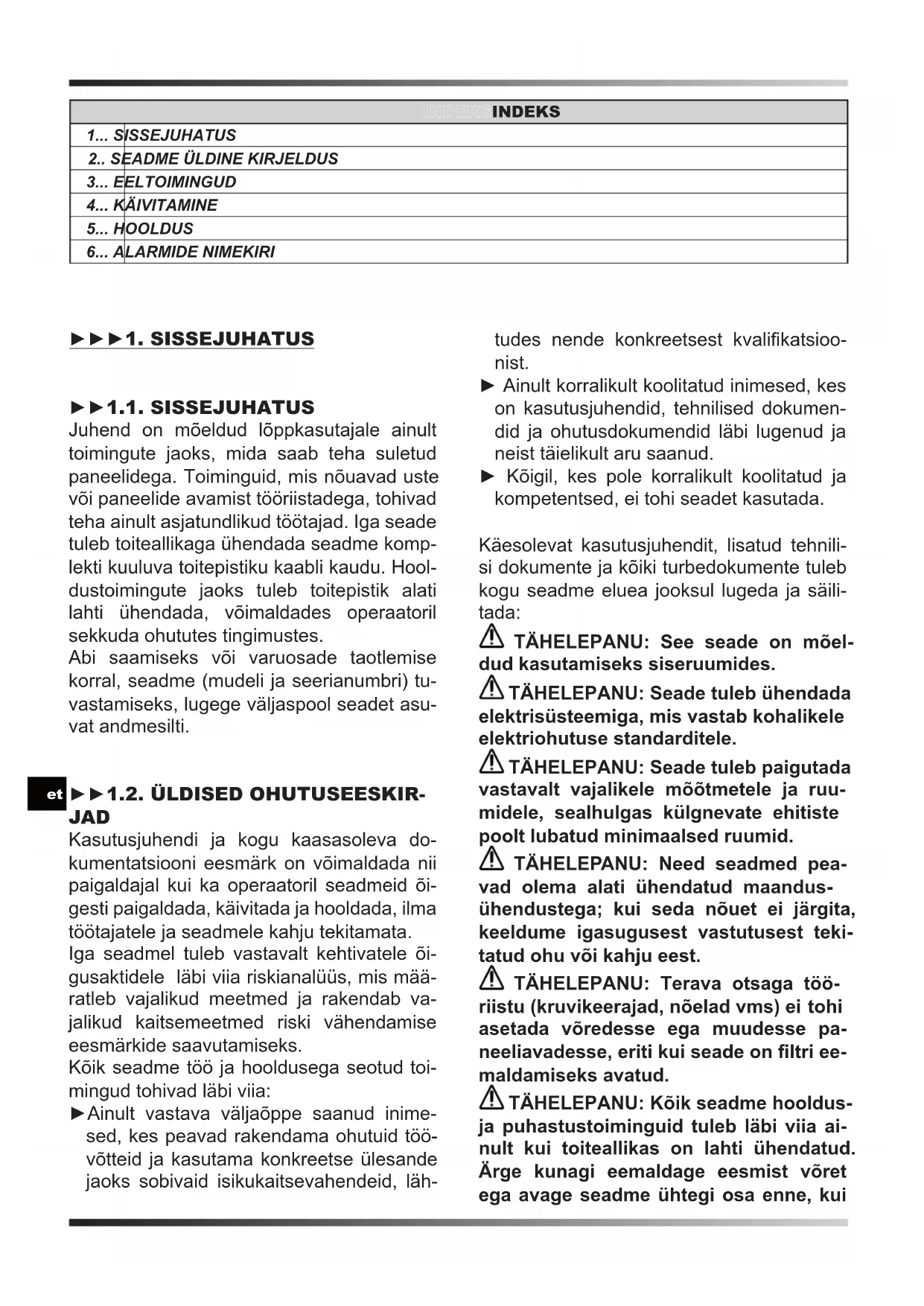

3... EELTOIMINGUD 4... KÄIVITAMINE 5... HOOLDUS 6... ALARMIDE NIMEKIRI ►►►1. SISSEJUHATUS ►►1.1. SISSEJUHATUS Juhend on mõeldud lõppkasutajale ainult toimingute jaoks, mida saab teha suletud paneelidega. Toiminguid, mis nõuavad uste või paneelide avamist tööriistadega, tohivad teha ainult asjatundlikud töötajad. Iga seade tuleb toiteallikaga ühendada seadme komp- lekti kuuluva toitepistiku kaabli kaudu. Hool- dustoimingute jaoks tuleb toitepistik alati lahti ühendada, võimaldades operaatoril sekkuda ohututes tingimustes. Abi saamiseks või varuosade taotlemise korral, seadme (mudeli ja seerianumbri) tu- vastamiseks, lugege väljaspool seadet asu- vat andmesilti. ►►1.2. ÜLDISED OHUTUSEESKIR- JAD Kasutusjuhendi ja kogu kaasasoleva do- kumentatsiooni eesmärk on võimaldada nii paigaldajal kui ka operaatoril seadmeid õi- gesti paigaldada, käivitada ja hooldada, ilma töötajatele ja seadmele kahju tekitamata. Iga seadmel tuleb vastavalt kehtivatele õi- gusaktidele läbi viia riskianalüüs, mis mää- ratleb vajalikud meetmed ja rakendab va- jalikud kaitsemeetmed riski vähendamise eesmärkide saavutamiseks. Kõik seadme töö ja hooldusega seotud toi- mingud tohivad läbi viia: ►Ainult vastava väljaõppe saanud inime- sed, kes peavad rakendama ohutuid töö- võtteid ja kasutama konkreetse ülesande jaoks sobivaid isikukaitsevahendeid, läh- tudes nende konkreetsest kvalikatsioo- nist. ► Ainult korralikult koolitatud inimesed, kes on kasutusjuhendid, tehnilised dokumen- did ja ohutusdokumendid läbi lugenud ja neist täielikult aru saanud. ► Kõigil, kes pole korralikult koolitatud ja kompetentsed, ei tohi seadet kasutada. Käesolevat kasutusjuhendit, lisatud tehnili- si dokumente ja kõiki turbedokumente tuleb kogu seadme eluea jooksul lugeda ja säili- tada: TÄHELEPANU: See seade on mõel- dud kasutamiseks siseruumides. TÄHELEPANU: Seade tuleb ühendada elektrisüsteemiga, mis vastab kohalikele elektriohutuse standarditele. TÄHELEPANU: Seade tuleb paigutada vastavalt vajalikele mõõtmetele ja ruu- midele, sealhulgas külgnevate ehitiste poolt lubatud minimaalsed ruumid. TÄHELEPANU: Need seadmed pea- vad olema alati ühendatud maandus- ühendustega; kui seda nõuet ei järgita, keeldume igasugusest vastutusest teki- tatud ohu või kahju eest. TÄHELEPANU: Terava otsaga töö- riistu (kruvikeerajad, nõelad vms) ei tohi asetada võredesse ega muudesse pa- neeliavadesse, eriti kui seade on ltri ee- maldamiseks avatud. TÄHELEPANU: Kõik seadme hooldus- ja puhastustoiminguid tuleb läbi viia ai- nult kui toiteallikas on lahti ühendatud. Ärge kunagi eemaldage eesmist võret ega avage seadme ühtegi osa enne, kuien

te olete pistikupesast pistikut lahti ühen- danud. TÄHELEPANU: Seadet ei tohi veega puhastada. Seadme puhastamiseks ka- sutage niisket lappi. Ärge kunagi pihus- tage vett seadmele ega selle elektrilistele komponentidele. Seadmeid tuleb alati hoida vertikaalses asendis, et vältida kondensaadi (vee) juhus- likku lekkimist vastavast mahutist. Pistiku- pesaga ühendatud seadme teisaldamine on rangelt keelatud, kuna sellest tulenevad vib- ratsioonid ja liikumised võivad kondensaadi välja pääseda sobivast mahutist, mõjutades elektrilisi osi. Seadet saab teisaldada ainult pärast kon- densaadipaagi tühjendamist, ja igal juhul on ALATI VAJA pistik pistikupesast ee- maldada enne seadme teisaldamist. Kui seadmele võib kogemata sattuda vett, tuleb seade viivitamatult välja lülitada ja toiteallikast lahti ühendada, ning selle saab sisse lülitada alles pärast kaheksa tunni möödumist. TÄHELEPANU: Seadmed sisaldavad R1234yf-jahutusainet: see gaas on tu- leohtlik. Toitekogus on toodud selle kasutusju- hendi andmetabelis. Olge ettevaatlikud, jahutusaine on lõhna- tu. Sulatusprotsessi kiirendamiseks või pu- hastamiseks kasutage ainult tootja poolt soovitatud vahendeid. Seade tuleb paigutada ruumi, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtine leek, töötav gaasiseade või töötav elektrikütteseade). Ärge torgake ega põlege seadet. ►►1.3. ISIKUKAITSEVAHENDID Seadmete kasutus- ja hooldustoimingute jaoks, kasutage järgmisi isikukaitsevahen- deid: RIIETUS: Need, kes teevad seadme hooldustöid või töötavad seadmega, pea- vad libiseva põrandaga keskkonnas kand- ma libisemiskindla tallaga turvajalatseid. KINDAD: Puhastus- ja hooldustoimin- gute ajal on vaja kasutada sobivaid kindaid. Külmutusgaasi uue täitmise korral, on kül- mumise ohu vältimiseks kohustuslik kasuta- da sobivaid kindaid. MASK JA KLAASID: Puhastus- ja hool- dustoimingute ajal tuleb kasutada hingamis- teede kaitseks mõeldud maske ja silmade kaitseks mõeldud kaitseprille. ►►1.4. ÜLDISED OHUTUSEESKIR- JAD Seade teatab järgmistest ohumärkidest, mida tuleb järgida: Lugege kasutusjuhendit. Lugege tehnilist kasutusjuhendit. Elektrilöögi oht. Tuleohtliku materjali oht. TÄHELEPANU: Seadmetes olevate ohumärkide eemaldamine on rangelt keela- tud.

►►►2. SEADME ÜLDINE KIRJEL-

DUS (JOONIS 1) Niiskuseeemaldaja on seade, mis so- bib keskkonna, kus asub seade, niiskuseen

kontrollimiseks. Kuivatusfaasis kasutatak- se jahutustsüklit, mis põhineb füüsikalisel põhimõttel, et kui õhk puutub kokku külma pinnaga, siis ta niisutab seda, vabastades niiskuse kondensaadi tilkade kujul. Seade on valmistatud järgmiselt (JOONIS 2): Seade imeb õhku, mis läbib pestava ltri (1), külma alumiiniumimähise (aurusti) (2), kuuma soojusvaheti (kondensaator) (3), ventilaatori (4) ja lõpuks kuivatatud õhk väl- jub ja viiakse võre kaudu keskkonda tagasi. Kondenseerunud vesi kogutakse paaki (5). Kui paagis olev vesi jõuab teatud taseme- ni, peatab seadme mikrolüliti. Elektrooniline kaart (6) haldab seadme korrektset kasuta- mist. See seade on varustatud kuuma gaasi su- latamise seadmega, mis tagab niiskuse eemaldajale korrektse töö temperatuuri ja niiskuse vahemikus, mis on täpsustatud teh- niliste andmete tabelis. ►►2.1. KÜLMUTUSRING Nendes seadmetes kasutatav külmutusgaas on R1234yf. Külmutusring on valmistatud vastavalt kehtivatele standarditele. Tuleohtliku materjali oht. See seade on hermeetiliselt suletud ja sisal- dab uoritud gaasi R1234yf GWP (R1234yf) = 4. ►►►3. EELTOIMINGUD ►►3.1. PAKENDI EEMALDAMINE JA KOKKUPANEMINE Eemaldage pakend, jälgides, et seade ei kahjustaks. Kõrvaldage pakenditooted (puit, plastik, papp) ja viige need spetsialiseeritud kogumis- või taaskasutuskeskustesse (järgi- ge kehtivaid kohalikke eeskirju). TÄHELEPANU: Sõltuvalt mudelist, enne kasutuselevõttu, pange seade kokku koos käepidemete, rataste ja kogu nendega seo- tud pakendis sisalduvate mutrite ja poltidega (JOONIS 3). ►►3.2. ÜLEVAATUS Kõik seadmed on tehases kokku pandud ja kaabliga ühendatud (välja arvatud mõned komponendid). Seadme kättesaamisel tuleb seda viivitamatult ja hoolikalt üle vaadata, kontrollides, et see poleks transpordi ajal kahjustatud või ei puuduks osi. Enne kasutamist kontrollige eriti, et vä- listel metallpaneelidel, sealhulgas paagiruu- mi metallpaneelidel, poleks mõlke. Samuti kontrollige, kas kaabel, pistik ja suhteline isolatsioon on terved. Vastasel juhul ON KEELATUD seadme ühendamine ja käivi- tamine, mis tuleb saata volitatud teenindus- keskusesse. ►►3.3. FUNKTSIONAALSE TOIMI- MISE PIIRID TÄHELEPANU: Seadme korrektse töö tagamiseks on soovitatav seadet kasu- tada tehniliste andmete tabelis näidatud piirides. ►►3.4. POSITSIONEERIMINE Asetage seade nii, et tagada piisav õhuvool. TÄHELEPANU: Veenduge, et seade oleks positsioneeritud nii, et vältida kokku- puudet veega. ►►3.5. TEENINDUSPIIRKOND Ventilaatori poolt väljutatav kuum õhk ei tohi takistusi leida. Vältige kuuma õhu retsirku- latsiooni nähtusi imemise ja kohaletoimeta- mise vahel, vastasel juhul halveneb seadme töö või isegi normaalse töö katkemine.en

TÄHELEPANU: Seadmeid ei tohi aseta- da kitsasse ruumi, mis ei võimalda ruumis õhu väljalaskevõrest tuleneva õhu piisavat hajutamist. TÄHELEPANU: Ärge asetage ega ripu- tage esemeid esipaneelile, see võib seadet kahjustada. ►►3.6. ÜLDOSA TÄHELEPANU: Enne elektrilise osa hooldamist tuleb toitepistik pistikupesast lahti ühendada. TÄHELEPANU: Kontrollige, kas toitepin- ge vastab seadme tööandmetele (pinge ja sagedus), mis on näidatud niiskuseeemal- daja andmesildil. Õigeks tööks on seade va- rustatud toitekaabliga. TÄHELEPANU: Maaühendus on kohus- tuslik. ►►►4. KÄIVITAMINE ►►4.1. EELKONTROLLID OLULINE: Kahepingelistes mude- lites (...DV) kontrollige pingemuutmislüli- ti (220-240V / 110-120V) asendit. Kui sea- distatud pinge ei vasta võrgu poolt antud pingele, tuleb sekkuda, et pinget regulee- rida (JOONIS 4). Keerake katte kaks kin- nituskruvi lahti, viige/vajutage lüliti an- tud pinge väärtuseni ja pange kate uuesti kokku. TÄHELEPANU: Veenduge, et toite- kaabel oleks korralikult ühendatud. TÄHELEPANU: Enne kasutuselevõ- tu teostamist, kontrollige, kas kõik kattepa- neelid on õiges asendis ja lukustatud kinni- tuskruvidega. TÄHELEPANU: Kui seadet pikema aja jooksul ei kasutata, eemaldage alati toi- teallikas. ►►4.2. JUHTPANEEL (JOONIS 5) Seadmed on varustatud helendava signaal- paneeliga, mis näitab seadme tööolekut. Allpool on toodud nende tähenduse lühikir- jeldus. JUHTPANEEL: LED: ►POWER LED: See led-tuli põleb, kui sea- de on “ON”-asendis , kuid ooterežiimis (st kompressor on välja lülitatud). ►ALARM LED: See led-tuli on sisse lülita- tud, kui seade on häireseisundis. Ekraanil kuvatakse tõrketeade. ►WORKING LED: See led-tuli on sisse lü- litatud, kui kompressor töötab. Led-tuli vil- gub, kui niiskuseeemaldaja ootab taaskäi- vitust või on sulatusfaasis. Led-tuli lülitub välja, "ON"-asendis, kui on soovitud niis- kuse tase saavutatud. ►FULL LED: See led-tuli põleb, kui konden- saadipaak on täis või kui pump on häire- seisundis. NUPUD: ►ON/OFF: Niiskuseeemaldaja sisselülita- miseks vajutage lihtsalt nuppu "ON/OFF". Sõltuvalt seadistatud suhtelisest õhuniis- kusest hakkab seade tööle. Kui ümbritse- va õhu niiskus jõuab nõutavale tasemele, läheb seade ooterežiimi ja seade peatub, kuid jääb "ON"-asendisse (POWER LED põleb). Kui ruumi niiskus tõuseb uuesti, ületades eelnevalt seadistatud seade- väärtuse, taaskäivitub niiskuseeemaldaja. Seadme väljalülitamiseks vajutage nup- pu "ON/OFF" (kui seade on välja lülitatud, näitab ekraan endiselt keskkonnas leidu- vat suhtelist õhuniiskust). ►“-” / “+” (NIISKUSE SEADISTAMINE): Nuppu "-" / "+" vajutades saate soovitud suhtelise õhuniiskuse seadistada. Ekraan hakkab vilkuma, näidates uut võrdlussea- deväärtust. Mõne sekundi pärast lakkab ekraan vilkumast ja elektroonika on uue niiskuse seadeväärtuse tuvastanud.en

Seadet on võimalik kasutada sõltumatult keskkonnas esinevast õhuniiskuse tase- mest. Vajutades nuppu "-" kuni ekraanile ilmub kiri "CONT", töötab seade pidevalt. ►HOURS: Vajutades nuppu "HOURS", saate vaadata seadme töötunnid.

►►4.3. VÄLJALASKETORU ÜHEN-

DAMINE (Ettevalmistamine) (JOONIS 6) Seadmega on võimalik ühendada väljalas- ketoru. Paagi küljes on voolikuhoidik, mille läbimõõt on 16 mm. ►►4.4. PUMBA ÜHENDAMINE KONDENSAAT (Valikuline) Sõltuvalt mudelist võib seade olla va- rustatud kondensaadi äravoolupumba ühen- damissüsteemiga. Korrektseks ühendamiseks, enne mis ta- hes toimingute teostamist, ühendage seade vooluvõrgust lahti. Kondensaatpumba korrektse paigaldamise kohta vaadake valikulises komplektis sisal- duvat tehnilist kasutusjuhendit. ►►►5. HOOLDUS

►►5.1. KONTROLLID, MILLE EEST

VASTUTAB KASUTAJA (JOONIS 7) Ainus kasutaja teostatav hooldus on õhultri puhastamine, mida tuleb teha vähemalt üks kord kuus. Puhastamise sagedust võib intensiivistada seadme töökeskkonna tolmususe tõttu.

MINE ON KEELATUD KUI FILTER ON PAI- GALDATUD. ►►5.2. VARUOSAD Kui hooldamise ajal, mille eest vastutavad spetsialiseerunud operaatorid, osutub vaja- likuks ühte või mitu osa välja vahetada, tuleb seda teha ainult originaalvaruosade abil. Vajadusel küsige müüjalt "varuosade nime- kiri", täpsustades seadme mudeli ja seeria- numbri. ►►5.3. SEADME LAMMUTAMINE Seade projekteeriti ja ehitati pideva töö ta- gamiseks. Mõnede komponentide, näiteks ventilaatori ja kompressori, eluiga sõltub hooldusest, mis neile tehti. TÄHELEPANU: Seade sisaldab keskkonnale ohtlikke aineid ja komponen- te (elektroonilised komponendid, külmutus- gaas ja õlid). Pärast kasuliku tööea lõppu, seadme lammutamise korral peab seda te- gema spetsialiseerunud külmseadmete per- sonal. Seade tuleb saata ettenähtud spetsialisee- runud keskustesse, kus kogutakse ja kõrval- datakse ohtlikke aineid sisaldavad seadmed. Ahelas sisalduv külmutusagens ja määrdeõ- li tuleb vastavalt teie riigis kehtivatele eeskir- jadele taaskasutada.en

►►►6. ALARMIDE NIMEKIRI ALARM VÕIMALIK PÕHJUS VÕIMALIK LAHENDUS FULL + “FULL“ Paak täis või puudub Alarm lähtestatakse automaatselt, tüh- jendades või sisestades paaki ALARM + “Lo t“ Ümbritseva õhu tempe- ratuur on liiga madal Tööks mittesobivad ümbritseva õhu temperatuuritingimused ALARM + “Prob“ Niiskusanduri rike. Igal juhul jätkab seade tööd Võtke ühendust volitatud teeninduskes- kusega ALARM + “Pro3“ Ümbritseva tempera- tuuri anduri rike. Niiskuseeemaldaja läheb ooterežiimi Võtke ühendust volitatud teeninduskes- kusega ALARM + “dEFr“ Sulatustermostaadi rike. Niiskuseeemaldaja läheb ooterežiimi Võtke ühendust volitatud teeninduskes- kusegaen
