| 产品类型 | 立体声集成放大器 |
| 品牌 | Naim |
| 型号 | Nait 50 |
| 尺寸（高 x 宽 x 深） | 87 x 207 x 321 毫米（含脚垫） |
| 重量 | 4.5 千克（仅放大器） |
| 电源 | 110-120 V 或 220-240 V, 50/60 Hz |
| 扬声器输出功率 | 8 Ω 下 25 W，4 Ω 下 40 W（0.1% THD+N） |
| 耳机输出功率 | 16 Ω 下 1.5 W（6.35 mm 插孔） |
| 输入 | 2 x 线路 DIN 5 针（47 kΩ），1 x 唱机 MM（RCA） |
| 输出 | 扬声器接线柱，6.35 mm 耳机插孔 |
| 频率响应（线路） | -3 dB @ 4 Hz - 45 kHz |
| 唱机增益 | 40 dB (@1 kHz, RIAA) |
| 信噪比（线路，参考 1 W） | 80 dB（A 加权） |
| 待机功耗 | < 0.5 W（自动待机） |
| 被动功耗 | 20 W（待机） |
| 材质 | 黑色阳极氧化铝前面板/后面板，黑色粉末涂层外壳 |
| 附带配件 | 电源线，安全手册，扬声器连接器 |
| 维护 | 仅使用软布，不要使用清洁剂 |
| 安全 | 雷雨时拔掉插头；不要使用损坏的电源插座 |
| 维修 | 仅由 Naim 授权服务中心进行 |
| 工作温度 | 5 至 35 °C |
| 存储温度 | 0 至 50 °C |
常见问题 - Nait 50 NAIM
用户关于以下问题的提问 Nait 50 NAIM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接收器 免费PDF格式！查找您的手册 Nait 50 - NAIM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Nait 50 品牌 NAIM.
用户手册 Nait 50 NAIM
注意：完整的安全警告可参阅《安全手册》。
欢迎使用全新的Naim集成式放大器。与所有Naim Audio产品一样，NAIT 50将音乐性能放在首位。为帮助产品发挥全部潜力，请务必遵循本手册中介绍的简单安装和使用指南。我们首先了解一些产品和设置要点，然后在第4节中介绍更详细的信息。

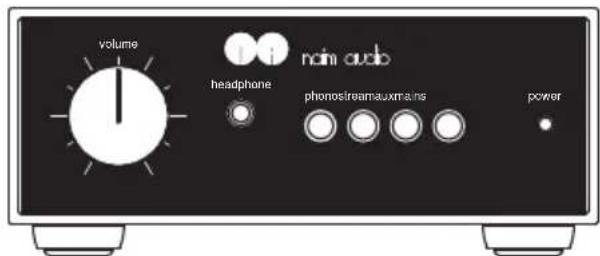

1. 包装盒内容
故事缘起于一个人对音乐的热爱，经过五十年的辛勤耕耘至今，我们已经推出了众多标志性产品。
Naim Audio创始人朱利安·韦雷克（Julian Vereker MBE，1945-2000）是一位热爱音乐的赛车手、实业家，也是一位自学成才的工程师。20世纪60年代，朱利安把业余时间用在了聆听和录制朋友们的现场演出，但他发现自己家中的设备播放出来的音乐与他渴望的效果相差甚远。
他不想勉强迁就，于是决定挑战公认的常理，自己设计放大器和扬声器，致力于让音乐迸发出活力。最初的设计为后续的创新奠定了基础，催生出一系列杰出的获奖高保真产品，对50年后的今天仍有重要影响。
Nait 50专门为纪念Naim创立50周年而打造，限量发售1973台，一眼望去与当初的Nait 1如出一辙。但是，细看会发现它前后均采用高品质阳极氧化铝，旋钮由整块铝材加工而成，有利于降低震动，均衡控制成为耳机插座，LED灯也改为白色。
内部的改变才是Nait 50真正的魅力所在。输入选择采用fly-by-wire控制，极大缩短了信号路径，并且采用NSC 222的新耳机放大器。全新的独家分离式晶体管MM唱机台与来自NAP 250（2023年）的功率放大器并肩运行，致敬Nait 1的声音传奇。
尽管身材小巧，但Nait 50是一款名副其实的发烧级集成式放大器。
需了解有关详情，请登陆
| LED亮度规格 | |
| 明亮 | NAIT 50开机 |
| 暗淡 | NAIT 50待机 |
4.设置
您的NAIT 50必须连接到（例如NDX2或唱机）音源，但在此之前，请确保两个组件都处于最终位置并与主电源断开连接。

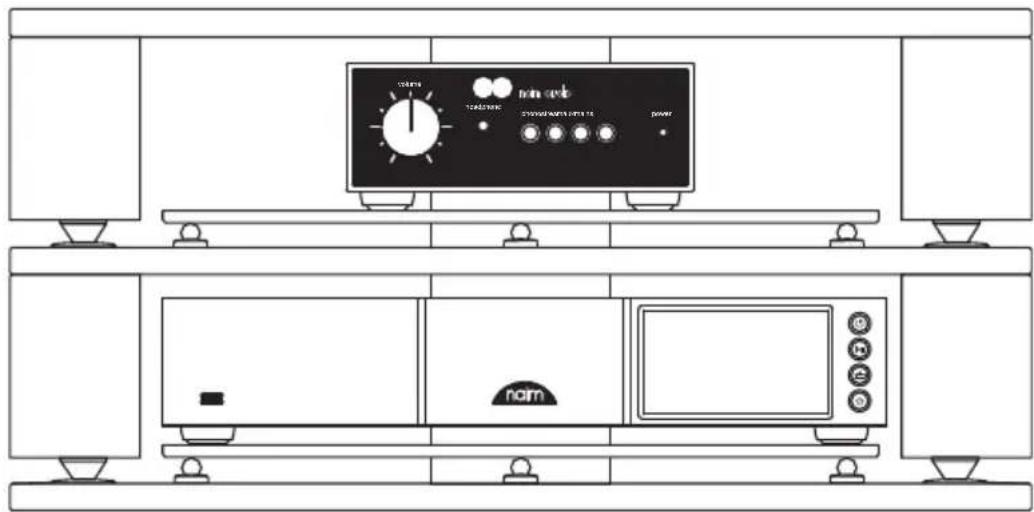

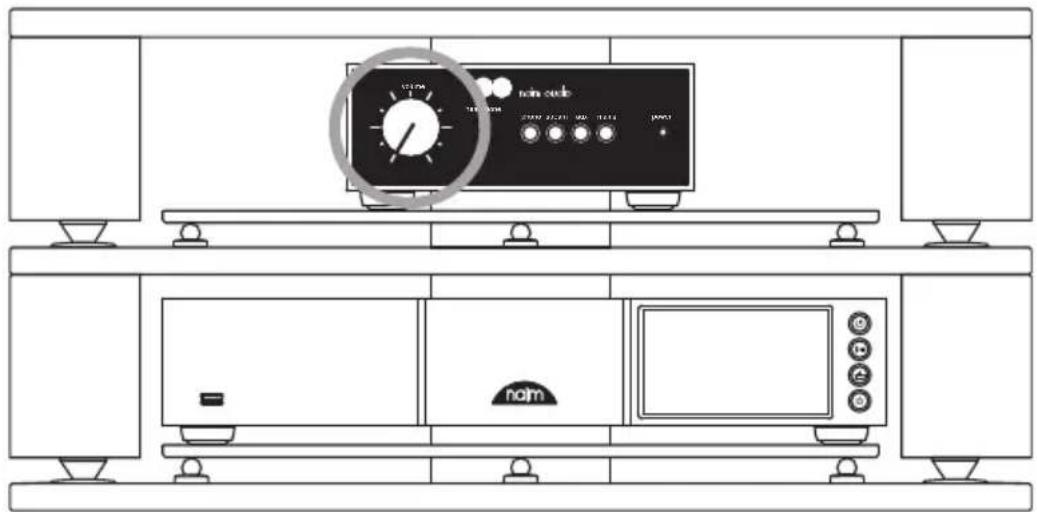

为了获得最佳性能，请使用专用的高保真支架（最好是 Naim Fraim），NAIT 50 位于音源上方，如图所示。
更多信息，请参见第5.1节
连接前确保所有设备均已关闭。

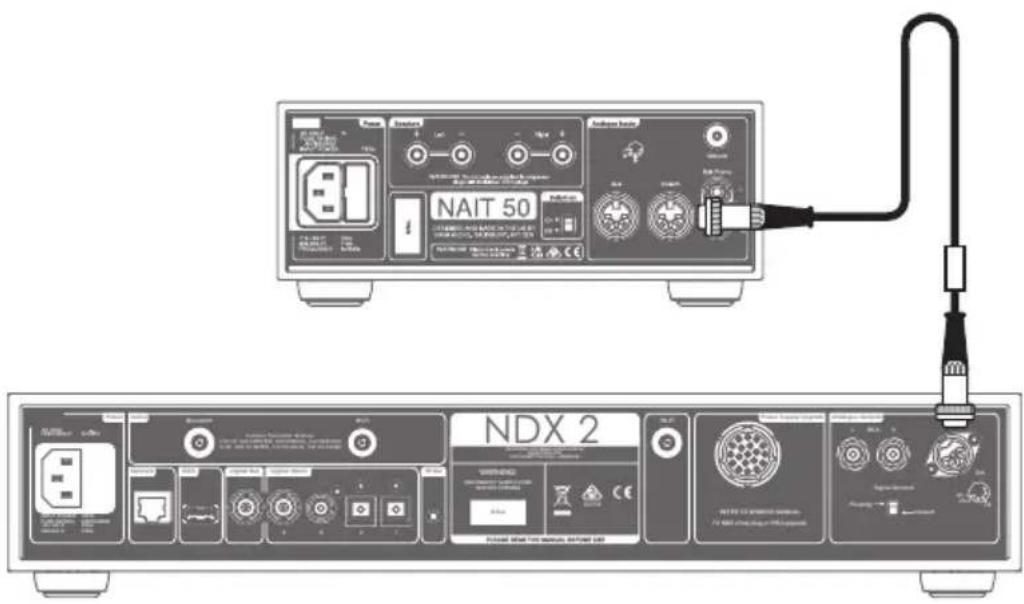

将NDX2附带的DIN互连缆线连接到NAIT 50的流媒体输入。

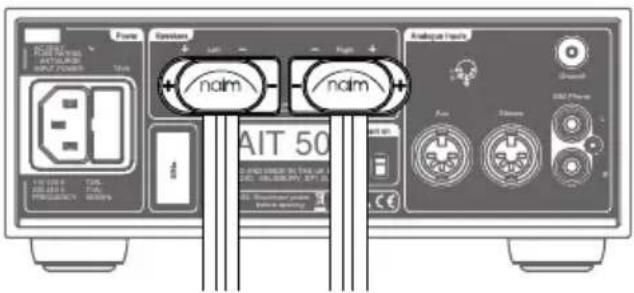

将扬声器缆线连接到 NAIT 50，确保每根缆线都连接到正确的扬声器，并且均处于同相状态。
更多信息，请参见第5.3节。
检查音量处于最小位置，然后打开音源，最后打开NAIT 50。
更多信息，请参见第5.4节
5.NAIT 50安装和使用技巧
我们知道您已迫不及待地想要享受全新的NAIT50了，但我们保证，只要遵循下列指引，它将获得更好的音质水平，这些指引旨在帮助您充分体验您的集成式放大器。
5.1 拆箱和放置
为获得最佳性能，请将您的 Naim 产品放置在专用的高保真设备架上（最好是 Naim Fraim 或 Fraim Lite），以尽量减少可能影响声音的振动。
没有空间放置支架？考虑将您的NAIT 50放在合适家具的Fraim玻璃搁板上，以提供坚固但隐蔽的支撑。
切勿将Naim产品堆叠在一起，如果将它们并排放置，请在产品之间留出一些距离。同样，相连接的产品不应离得太远：最大间隔距离应为随附的互连导线所允许的距离。
为降低扬声器发出嗡嗡声的风险，请勿将电源或功率放大器靠近源组件放置。

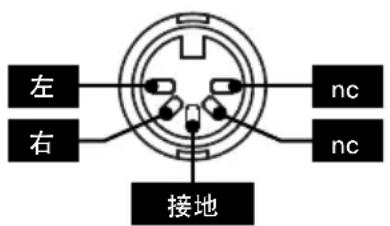

5.2 输入连接详细信息

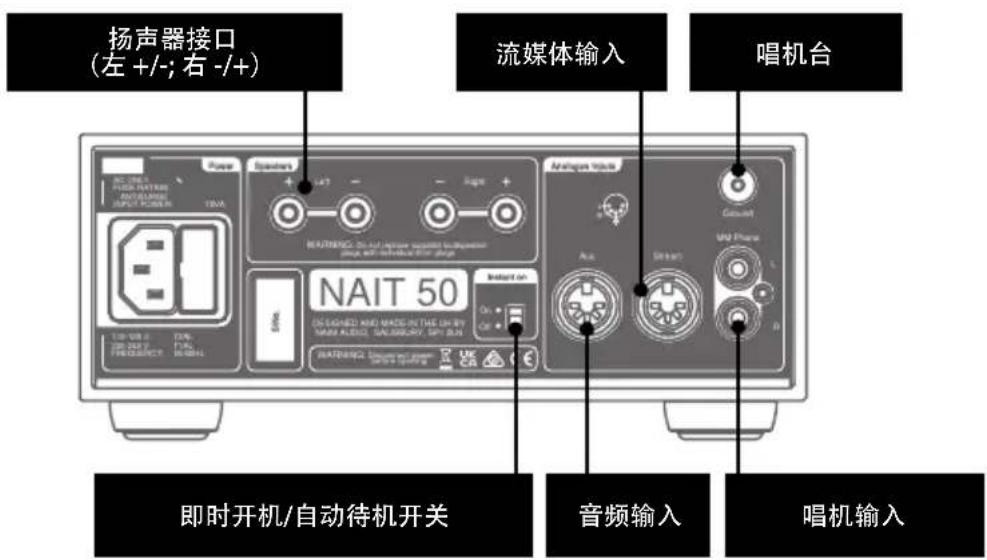

NAIT 50具有用于线路电平音源的DIN输入和用于唱机的RCA连接器。
5.3 扬声器缆线和连接器
要获得更佳的性能，请使用Naim NAC A5扬声器缆线。
使用其他制造商生产的缆线可能影响性能甚至损坏集成式放大器。
Naim NAC A5缆线具有方向性，连接时应将绝缘层上的箭头指向扬声器。附带的Naim扬声器连接器符合欧盟安全法规，必须使用。
需要注意，一对扬声器的缆线长度要相同，建议不超过20m。
与一些早期的 Naim 设计不同，我们没有规定最小的扬声器缆线长度，但仍建议您避免使用低于 2m 的长度。
确保在连接扬声器时它们是“同相”的，即放大器的扬声器正输出连接到扬声器正输入，并且左右输出分别连接到正确的扬声器上。
5.4 上电/断电

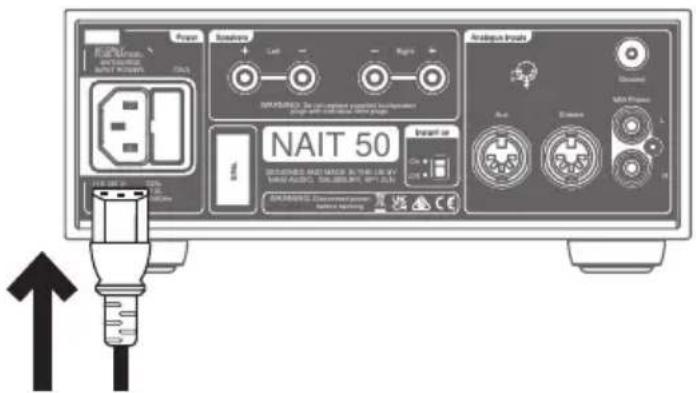

完成所有输入和输出连接后，将随附的电源线连接到 NAIT 50 和主电源。
请注意：在打开 NAIT 50 之前，您的音频源（例如流媒体或 CD 播放器）以及任何相关的外部电源都应打开。
只需按下集成式放大器前面板上的待机按钮即可打开NAIT 50。
5.5 待机功率设置
NAIT 50默认设置为 “自动待机” ——不工作19分钟后，它会自动进入待机模式（功耗低于0.5W）。
为获得最佳音质，可以将后面板上的待机设置切换为“即时启动”，这样可以使所有敏感音频电路永久通电。
6. 主电源、接地及其他
仅使用NAIT 50随附的电源线和插头，或升级的Naim Power-Line电源线。
在使用保险丝插头的位置，应安装 13 安培的保险丝。
请勿将电压相关电阻器或噪声抑制器连接到电源插头中；它们会降低主电源和声音。
6.1 接地
为避免回路噪音，整个系统的信号接地应在一个地方与电源接地相连。通常，这个地方在主电源处。
例如，Naim串流装置有一个接地开关。如果没有其他来源将电源接地连接到信号接地，则应将此功能设置为“默认”。此设置将提供最佳音质。
6.2 不可重新接线的电源插头
如果从电源线切断不可重新接线的主插头（无论出于什么目的），必须以使其完全无用的方式处理插头。
如果将切断插头插入电源插座，则存在极大的触电危险。
6.3 电源电路和干扰
高保真音响系统通常与其他家用设备共用主电源电路，其中一些设备会导致失真，可能表现为电源变压器产生的机械嗡嗡声，包括NAIT50中的变压器。
变压器嗡嗡声不会通过扬声器传输，对系统性能没有任何影响；不过，精心挑选 Naim 系统的放置位置可能减少嗡嗡声，独立的专用电源电路也可达到此效果。这种专用电路通常能够提升系统性能。有关安装独立电源电路的建议，请仅咨询合格的电工。
6.4 防雷措施
当存在雷击风险时，您的Naim系统应关闭并与主电源完全断开，防止出现潜在的损坏。
7.其他提示及建议
现在您已经整理了所有要点，让我们继续执行一些操作以优化新 NAIT 50 的性能。
7.1 试运行
Naim 产品由一系列精心挑选的高品质组件手工打造而成。您的 NAIT 50 开箱即用功能听起来很棒，但所有这些不同组件在使用的最初几周内启动并相互作用后，其性能可能会进一步提高。保持系统处于通电状态将有助于此过程。
7.2 清洁产品和连接组件
Naim建议使用软布轻轻擦拭产品表面。清洁产品可能含有对外观表面处理和涂层有不良影响的成分。
互连插头和插座应保持清洁且无腐蚀。最简单的方法是完全关闭您的 Naim 产品（和任何连接的设备），将所有连接组件从插座上拔下，然后再次将它们牢牢地插入。不应使用接触清洁剂和所谓的“增强剂”，因为残留的沉积物可能会降低系统的声音。
8.支持
消费者保护条例因国家/地区而异。在大多数地区，如果您的产品出现问题，您购买 Naim 产品的零售商应该是您的主要联系人。
问题可能是由于系统或其安装故障所致，因此充分利用经销商的诊断技能至关重要。您可以在 naimaudio.com 上找到一系列有关 Naim 产品的支持文章
如果您的Naim产品仍有问题，请通过support@naimaudio.com直接联系我们寻求帮助和建议
9.服务和更新
任何维修或硬件更新只能由授权的 Naim 服务中心或在 Naim 总部进行。许多组件都是经过测试或匹配的定制件，通常无法从其他来源获得适当的替换件。
如有任何服务或维修问题，请联系您当地的 Naim 零售商。
10.规格
| 音频规格 | |
| 功率输出(扬声器) | 25 W转换为8Ω @0.1% THD+N @ 230VAC |
| 功率输出(耳机) 1.5 W转换为6Ω | 1/4英寸(6.35毫米)插头 |
| 增益 唱机台:40 dB (@1kHz RIAA) | |
| 前置放大器平台(和耳机)16 dB | |
| 功率放大器平台:29 dB | |
| 输入 立体声5针DIN x 2,47 k线路电平 | |
| 立体声RCA 47 K x 1,5 mV MM电平 | |
| 频率响应 通过线路:-3 dB @ 4 Hz至45 kHz | |
| 通过唱机:-3 dB @ 6 Hz至30 kHz | |
| 硬件规格 | |
| 尺寸(高x宽x深) | 87 x 207 x 321 mm(包括支脚) |
| 重量 | 4.5千克(仅放大器) |
| 被动功耗20 W(闲置) | |
| 待机功耗<0.5 W(自动待机带有音乐感应) | |
| 电源110 V - 120 V, 220 V - 240 V 50/60 Hz | |
| 保险丝230 V = T1AL(防喘振);115 V = T2AL(防喘振) | |
| 外观“镀铬减震器” | 前后-黑色阳极氧化铝机盖-黑色粉末涂层 |
| 运行温度5-35°C | |
| 储存温度0-50°C | |
| 扩展规格 | |
| 功率输出 | 40 W 4Ω @0.1% THD+N @ 230VAC |
| 脉冲功率转换为2Ω (1kHz为20mS,重复500mS IHF) | 60 W 2Ω @1% THD+N |
| 峰值电流转换为1Ω (1kHz 1mS) +/-15 放大峰值(225 W峰值功率) | |
| 最大功耗 160 VA全功率 4Ω 2通道驱动 | |
| 功耗(大声) 2x时为73 VA,1/8全功率 8R | |
| 2/3全功率时为THD+N 8Ω@1kHz 0.015% | |
| 剪切的输入信号(最大音量) | 88 mV线路710 uV唱机 |
| 信噪比参照1W 8ΩA-加权 80 dB线路 | 1 V输入78 dB唱机参照5 mV输入 |
| 信噪比参照25W 8ΩA-加权 93 dB线路 | 1 V输入84 dB唱机参照5 mV输入 |
| 串扰 85 dB线路1 kHz参照25 W 8Ω | 80 dB唱机 |
| 阻尼系数转换为8Ω 36 | |
| 控制仅位于产品上(无遥控器),3个输入按钮、待机、自动静音耳机、后侧自动待机失败开关 | |
12.产品回收
带有轮式垃圾桶打叉标志的产品不能作为生活垃圾处理。
by-products. 请联系当地的相关部门，了解距您最近的此类机构的详细信息。
适当的回收和废物处理有助于优化资源并保护环境免受污染。protects the environment from contamination.
歡迎使用全新 Naim 集成放大器。與所有 Naim Audio 產品一樣，NAIT 50 以音樂效能作為優先考慮因素。為了實現該產品的全部潛能，請務必按照本手冊中提供的簡單安裝與使用指南進行操作。我們先開始瞭解一些產品和設定要點，然後再進入第 4 節瞭解詳細資訊。
1. 包装內的物品
我們的故事，源於一個男人對音樂的熱情，歷經五十年的時間，憑藉一系列經典產品的發佈，交織出其音響事業之路，並且一直走到今天。
Naim Audio 的創辦人 Julian Vereker 勳爵 (1945-2000) 對音樂充滿熱情。他曾經是一位賽車手，也是一名企業家，並自學成為工程師。1960 年代，Julian 利用空餘時間聆聽和錄製友人的現場演奏，但他發現，家中系統的回放效果並不理想，遠遠達不到他所渴求的體驗。
他不甘於退而求其次，於是決定設計自己的放大器和揚聲器。他敢於挑戰公認的智慧，專注於各方面效能的研究，務求讓音效能直擊人心。這些最初的設計為高保真產品奠定了基礎，往後陸續有一系列屢獲殊榮的經典產品誕生，而這些產品在50年後仍然能夠產生影響。
Nait 50 專為紀念 Naim 50 周年而設計，限量 1,973 部。乍看之下，Nait 50 與 Nait 1 的外觀完全相同，但細看就會發現，產品前後都是優質陽極氧化鋁，音量旋鈕採用實心鋁結構，有助於減震，平衡控制已被換成耳機插孔，而 LED 燈則變成了白色。
內部的轉變則為 Nait 50 帶來了真正屬於自己的特質。輸入選擇採用線傳飛控 (Fly-by-wire) 技術，訊號路徑長度得以大幅減少，而全新的耳機放大器則是從 NSC 222 升級而來。全新的獨家分立式晶體管 MM 唱頭放大器致敬卓著的 Nait 1 音效，並配合從 NAP 250 (2023) 升級而來的功率放大器一起運作。
Nait 50 是一款真正的音響發燒友級別集成放大器，僅推出微型版。
有關詳細信息，請訪問
您的 NAIT 50 必須與音源連接（例如 NDX2 或您的轉盤），但是在您進行連接前，請確保組件均位於其最終位置並斷開主電源連線。
如需獲得最佳效能，請使用專用高保真支架－理想為 Naim Fraim－NAIT 50 位於音源上方（如圖所示）。
如需瞭解詳細資訊，請參閱第 5.1 節。
確保所有設備在連接前均為關閉狀態。

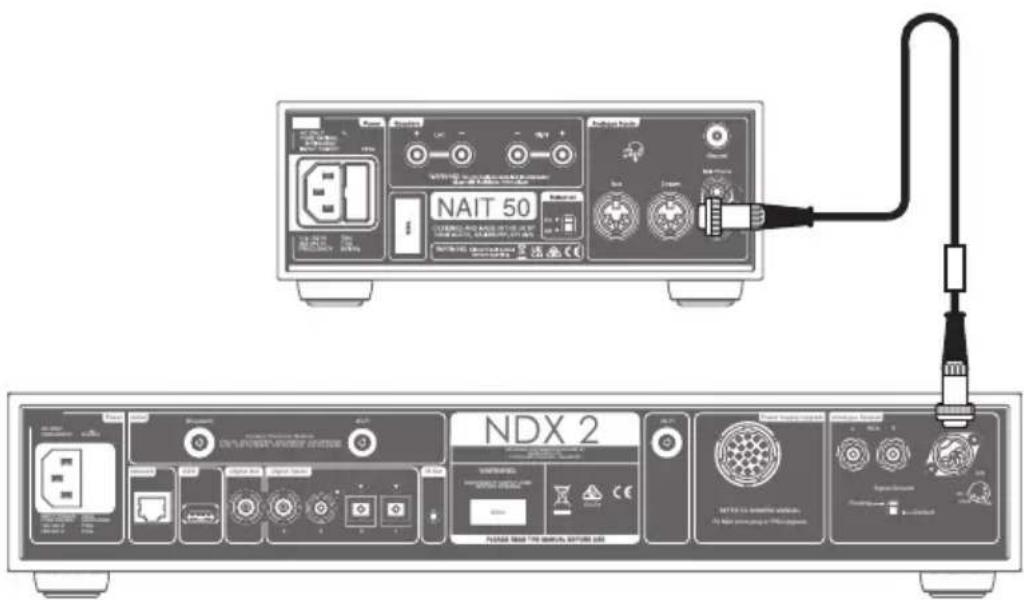

將 NDX2 隨附的 DIN 連接纜線與 NAIT 50 的串流輸入端連接。
將揚聲器纜線與 NAIT 50 連接，並確保每一條纜線均與正確的揚聲器連接，且兩條纜線均為同相。
如需瞭解詳細資訊，請參閱第 5.3 節。
最後，將電源線與 NAIT 50 連接。
檢查音量是否調校至最低，然後開啟音源，最後才開啟 NAIT 50。
如需瞭解詳細資訊，請參閱第 5.4 節。
5.NAIT 50 安裝與使用貼士
我們知道您想立即體驗全新 NAIT 50，但如果您按照本指南進行操作，一定會獲得更加完美的音效，所有設計旨在為您提供完美的集成放大器使用體驗。
5.1 開箱與放置
爲了獲得最佳效能，請在專用的高保真設備支架上使用您的 Naim 產品 - 理想支架為 Naim Fraim 或 Fraim Lite - 以將可能影響聲音的振動最小化。
沒有安裝支架的空間？可考慮將 NAIT 50 放置在位於合適家具上的 Fraim 玻璃架上，以提供堅實有力的支撐。
請勿將 Naim 產品堆放在一起，如果您要將它們並排放置，請在裝置之間留出一定距離。同樣，相互連接的產品不應該相距太遠：最大分隔距離不可超過隨附連接線的長度。
為降低揚聲器發出雜音的風險，請勿將電源或功率放大器放置在靠近音源組件的位置。
5.2 輸入連接詳情
NAIT 50 具備適用於線路位準音源的 DIN 輸出，以及適用於轉盤的 RCA 連接器。
5.3 揚聲器纜線和連接器
如需獲得最佳效能，請使用 Naim NAC A5 揚聲器纜線。
使用其他製造商的纜線可能會影響效能，甚至可能會損壞集成放大器。
Naim NAC A5 纜線是分方向的。連接時，絕緣層上所印的箭頭應該要指向揚聲器。隨附的 Naim 揚聲器連接器符合歐洲的安全規例，必須使用。
重要的是，您的兩條揚聲器纜線長度應當相同，建議的最大長度為20米。
與早期的 Naim 設計不同，我們沒有規定最小的揚聲器纜線長度，但仍然建議纜線長度不應少於 2 米。
確保它們在與揚聲器連接時為同相－也就是說放大器的正極揚聲器輸出端口連接到正極揚聲器輸入端口－並且左右輸出端口連接到正確的揚聲器。
5.4 通電/斷電
所有輸入和輸出連接完成後，將隨附的主電源線連接至您的 NAIT 50 和主電源。
請注意：在您開啟 NAIT 50 前，您的音源－如音樂串流器或 CD 播放器－以及任何相關的外部供電器應當開啟。
您現在只需按下集成放大器前方面板上的待命按鈕，即可接通 NAIT 50 的電源。
5.5 待命電源設定
根據預設，NAIT 50 設定為「自動待命」－如非活動狀態持續達 19 分鐘，可自動進入待命模式（耗電量低於 0.5W）。
為了呈現最佳音效品質，將後方面板上的待命設定切換為「瞬動」，使所有感應式音訊電路始終處於通電狀態。
6. 主電源、接地配置及更多
僅使用 NAIT 50 隨附的主電源線和插頭或升級的 Naim Power-Line 專用主電源線。
使用帶熔斷器插頭時，應安裝額定值為 13 安培的熔斷器。
請勿將接線電壓依賴性電阻或噪聲抑制器連接到主電源插頭上；否則會降低主電源供應水平和音效品質。
6.1 接地
為了避免重複噪聲，整個系統的訊號接地應在一個地方與總接地系統相連。通常，它位於主音源處。
例如，Naim 音樂串流器有一個接地開關。如果沒有其他音源將總接地系統與訊號接地連接，應將此設定為「預設」。該設定可提供最佳音效品質。
6.2 不可重新接線的主電源插頭
如果不可重新接線的主電源插頭與主電源線的連線斷開（無論出於何種目的），則必須將該插頭完全棄置。
如果將斷開後的插頭插入主電源插座，則存在極大的觸電危險。
6.3 主電源電路和干擾
高保真系統通常與其他家用設備共用一個主電源電路，其中一些設備可能會導致失真，具體表現為主電源變壓器（包括 NAIT 50 中的變壓器）產生機械性噪聲。
變壓器的噪聲不透過揚聲器傳輸，因此不影響系統效能；但小心放置 Naim 系統可降低此噪聲，因為它是一個單獨專用的主電源電路。這種專用電路通常也會提高系統效能。如需安裝單獨主電源電路，應向有資格的電工徵求意見。
6.4 防雷措施
如果有雷擊風險，您的 Naim 系統應關閉並完全與主電源斷開，以防止出現潛在損壞。
7. 更多貼士與建議
現在您已瞭解所有基本要素，接下來我們來瞭解更多資訊，以協助您優化全新 NAIT 50 的性能。
7.1 運行
Naim 產品採用一系列精心挑選的高品質組件手工製作而成。NAIT 50 開箱使用後就能達到很好的音效品質，但它的效能還會進一步提高，因為在產品使用的前幾週內，所有這些不同組件都處於通電並相互作用的階段。讓您的系統保持通電狀態可加快這一磨合過程。
7.2 清潔產品與連接件
Naim 建議使用軟布輕輕擦拭產品表面的灰塵。清潔產品中所含成分可能對裝飾性表面處理材料和塗層有不利影響。
使連接塞和插座保持清潔，以防出現腐蝕。最簡單的方法是完全關閉 Naim 產品（和任何連接設備），拔掉插座上的所有連接件，然後再重新將它們牢牢地插進去。不可使用接點清潔劑和所謂的「增強劑」，因為它們會留下沉澱物並降低系統的音效品質。
8.支援
消費者保護情況因國家/地區而異。在大多數地區，如果您的產品出現問題，則售出此 Naim 產品的零售商應當為您的主要聯絡人。
具體問題可能是系統本身問題或安裝造成的，因此零售商必須充分運用診斷技能判斷原因。您可以在 naimaudio.com 上找到每種 Naim 產品的支援說明文章
如果您的 Naim 產品仍存在問題，請直接傳送郵件至 support@naimaudio.com 以獲取協助和建議。
9.維修與更新
只有授權的 Naim 維修中心或 Naim 總部才可進行維修或硬體更新。許多組件都是經過定製、測試或與其他組件相配的，因此無法從其他來源獲得合適的替換件。
如您有服務或維修需求，請聯絡本地的 Naim 零售商。
10.規格
| 音訊規格 | |
| 電源輸出(揚聲器) | 25 W 8Ω @0.1% THD+N @ 230VAC |
| 電源輸出(耳機) 1.5 W 16Ω | 6.35 mm 插孔 |
| 增益 唱頭放大器:40 dB (@1kHz RIA) | A) |
| 前置放大器(和耳機):16 dB | |
| 功率放大器:29 dB | |
| 輸入2個立體聲5針DIN、47k線路位準 | |
| 頻率響應:經線路:-3 dB @ 4 Hz至45 kHz | |
| 硬體規格 | |
| 尺寸(高x寬x深) | 87 x 207 x 321 mm(含機腳) |
| 重量 | 4.5 公斤(僅放大器) |
| 被動功耗20 W(閒置) | |
| 待命功耗<0.5 W(能感應音樂的自動 | 待命功能) |
| 主電源110V-120 V、220 V-240 V | 0/60 Hz |
| 熔斷器230 V=T1AL(防電湧);115 V=T2AL(防電湧) | |
| 飾面「Chrome bumper」 | 前方和後方-黑色陽極氧化鋁機蓋-黑色粉末塗層 |
| 工作溫度5-35°C | |
| 儲存溫度0-50°C | |
| 延伸規格 | |
| 電源輸出 | 40 W 4Ω @0.1% THD+N @ 230 VAC |
| 2Ω 時的脈衝功率(1kHz 持續20mS、重複 500mS IHF) | 60 W 2Ω @1% THD+N |
| 1Ω 時的峰值電流 (1kHz 1mS) +/-15 | 安培峰值(225W 峰值功率) |
| 最大功耗 160 VA 全功率 4Ω 2 通道驅動 | |
| 功耗(大聲) 2x 1/8 全功率 8R 時為 | 73VA |
| 2/3 全功率 8Ω@1kHz 時為 THD+N 0 | 015% |
| 削峰輸入訊號(音量最大時) | 88 mV 線路710 uV 唱頭 |
| 訊噪比參考 1W 8Ω A 加權 80 dB 線路、1 V 輸出78 dB 唱頭參考 5 mV 輸入 | |
| 訊噪比參考 25W 8Ω A 加權 93 dB 線路、1 V 輸出84 dB 唱頭參考 5 mV 輸入 | |
| 串音干擾 85 dB 線路 1 kHz 參考 25 W | 8Ω80 dB 唱頭 |
| 8Ω 時的阻尼係數 36 | |
| 控制 僅在產品上控制(無遙控)、3 | 個輸入按鈕、待命、自動靜音耳機、後方有自動待命切斷開關 |
12.產品回收
帶有劃掉的輪式垃圾箱標誌的產品不可作為
生活垃圾處理。這些產品必須在回收設施中進行處理，之後所產生的任何廢物亦需妥善處理。
如需瞭解有關附近回收設施的詳細資訊，請聯絡您的地方當局。
遵守適當的回收和廢物處理方式有助於節約資源和保護環境免受污染。
