MANUAL DE USUARIO Nait 50 NAIM
Nota: Todas las advertencias de seguridad se encuentran en el manual de seguridad.
Le presentamos su nuevo amplificador integrado de Naim. Como todos los productos de Naim Audio, el NAIT 50 pone el sonido por encima de todo. Para alcanzar todo su potencial, es importante seguir las sencillas pautas de instalación y uso recogidas en este manual. Comenzaremos con algunos aspectos básicos del producto y su configuración, para proporcionarle después información más detallada en el apartado 4.

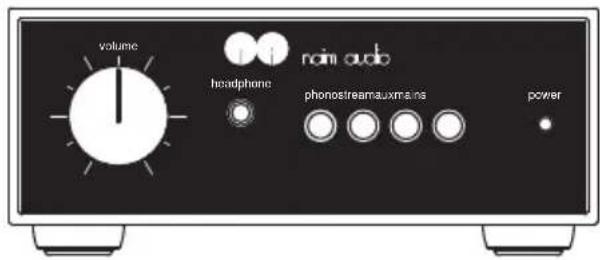

1. Contenido de la caja
1 folleto de información 1 manual de seguridad
1 cable de alimentación
2 conectores para el altavoz (preinstalados en la unidad)
2. La tradición de los amplificadores integrados de Naim
Nuestra historia comienza con la pasión por la música de un hombre y se desarrolla a lo largo de cinco décadas y una serie de lanzamientos de productos emblemáticos hasta nuestros días.
Julian Vereker MBE (1945-2000), el fundador de Naim, fue piloto de carreras, empresario e ingeniero autodidacta con una profunda pasión por la música. Al pasar su tiempo libre escuchando y grabando los conciertos de sus amigos en la década de 1960, Julian descubrió que la reproducción de su sistema en casa no era la experiencia que esperaba.
No contento con ser el segundo mejor, decidió diseñar sus propios amplificadores y altavoces. Para ello, dejó atrás las viejas costumbres y se centró en los aspectos de rendimiento que hacían que la música cobrara vida. Estos primeros diseños sentaron las bases de una gama de productos de alta fidelidad icónicos y galardonados que siguen haciendo eco 50 años después.
El Nait 50, diseñado exclusivamente para el 50.° aniversario de Naim y limitado a solo 1973 unidades, parece idéntico al Nait 1 a simple vista. Sin embargo, tras una inspección más detallada, la parte frontal y trasera son de aluminio anodizado de alta calidad, el botón del volumen está mecanizado directamente sobre aluminio sólido para amortiguar las vibraciones, el control de balance se ha sustituido por una toma de auriculares y el LED se ha cambiado a blanco.
En su interior, estos cambios hacen que el Nait 50 sea realmente único. La selección de entrada utiliza el mando con tecnología fly-by-wire («pilotaje por cable») para reducir de manera significativa la longitud de la ruta de señal. Además, el nuevo amplificador de auriculares se ha tomado del NSC 222. El nuevo y exclusivo preamplificador de fono de transistor MM discreto, junto al amplificador de potencia que se ha extraído del NAP 250 (2023), hace honor al famoso sonido del Nait 1.
En definitiva, el Nait 50 es un auténtico amplificador integrado audiófilo, solo que en miniatura.
Para más información, visite

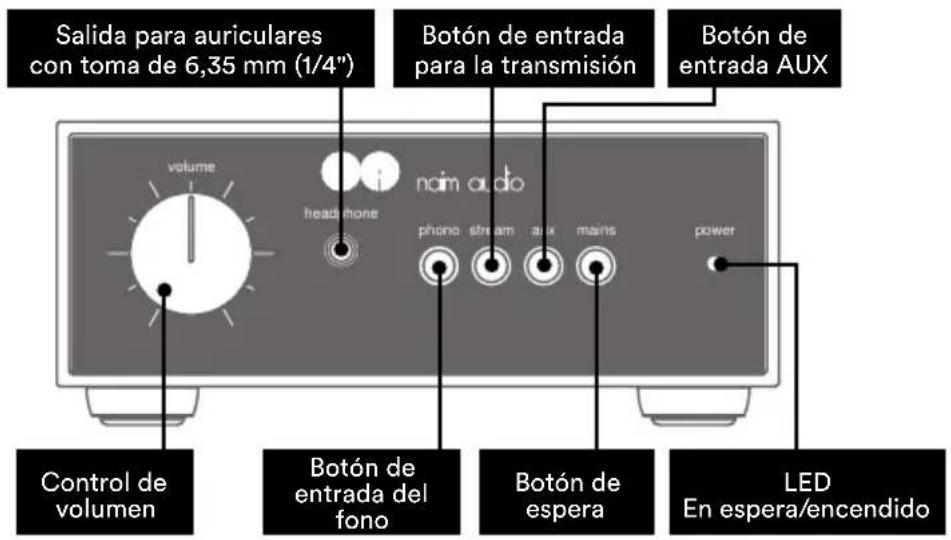

3. Características y conexiones
| Brillante | NAIT 50 activo |
| Tenue | NAIT 50 en espera |


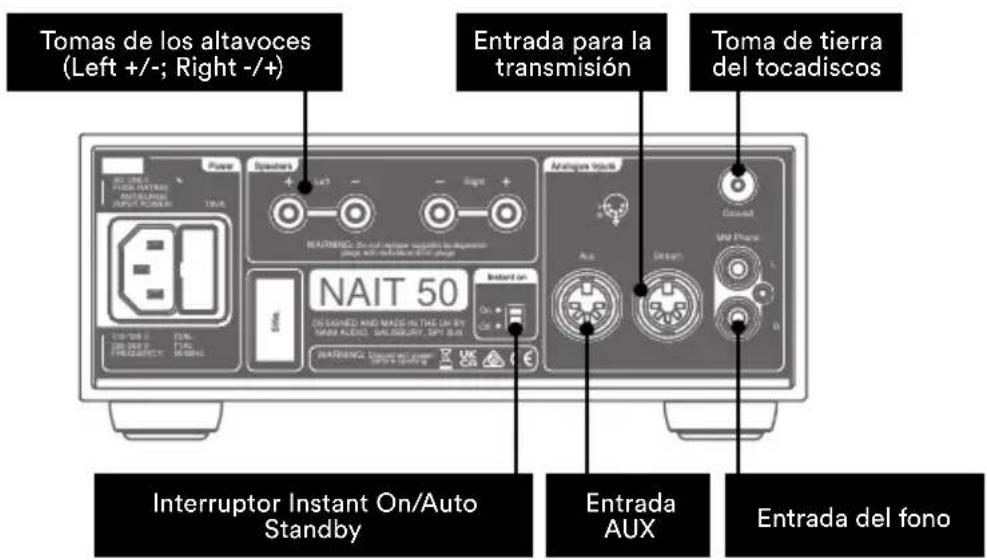

Tomas de los altavoces (Left +/-; Right -/+) Entrada para la transmisión Toma de tierra del tocadiscos NAIT 50 INSTANT ON Interruptor Instant On/Auto Standby Entrada AUX Entrada del fono4. Configuración


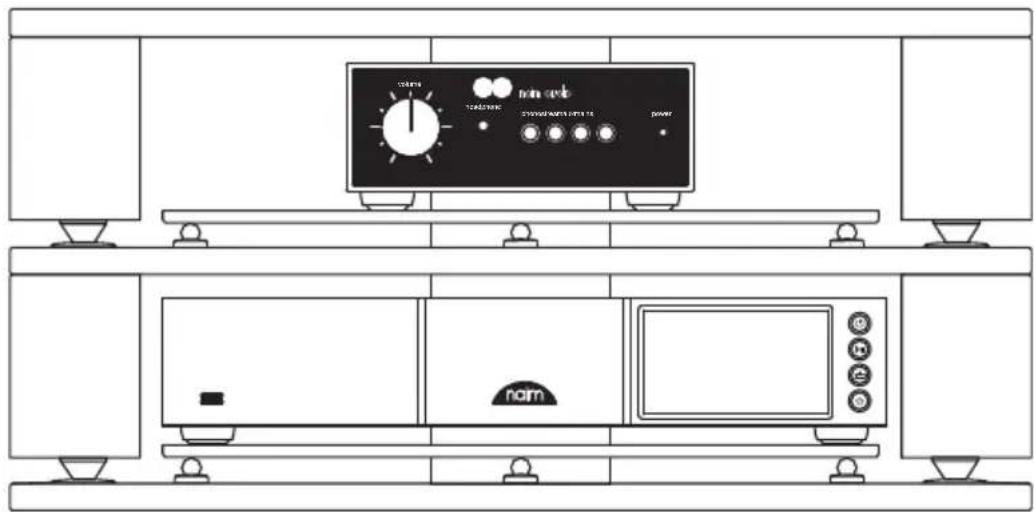

Para un rendimiento óptimo, utilice un soporte de alta fidelidad específico (idealmente el Naim Fraim), con el NAIT 50 situado encima de la fuente como se muestra en la imagen.
Para más información, consulte el apartado 5.1.
Asegúrese de que todo el equipo esté apagado antes de conectarlo.

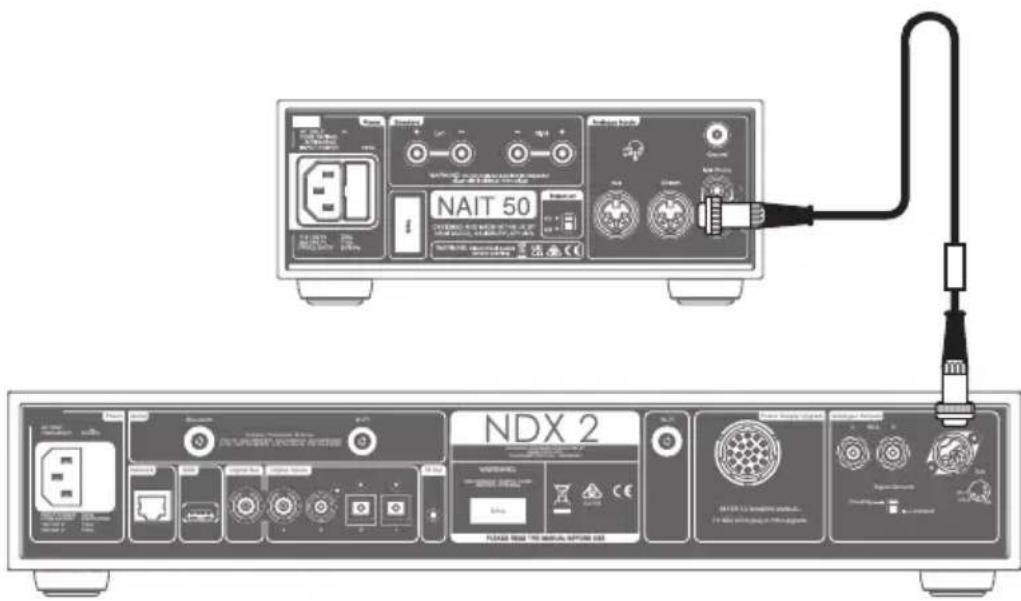

Conecte el cable de interconexión DIN suministrado con el NDX2 a la entrada para la transmisión del NAIT 50.
Para más información, consulte el apartado 5.3.

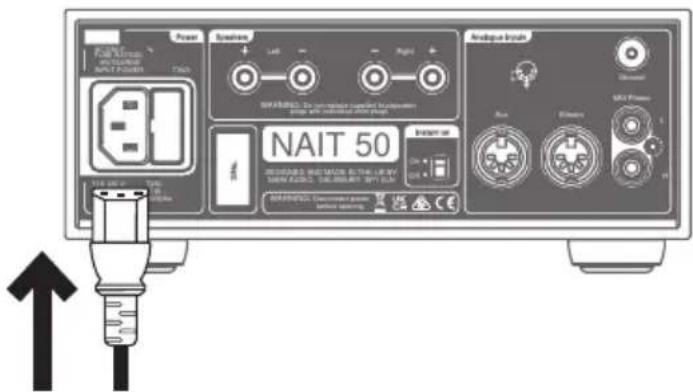

Por último, conecte el cable de alimentación al NAIT 50.

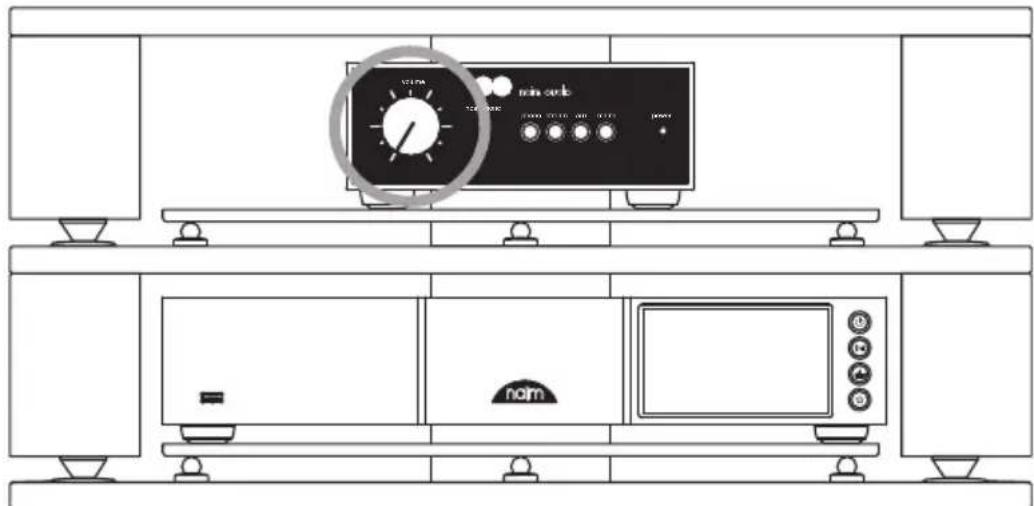

Compruebe que el volumen está al mínimo, encienda la fuente y, por último, el NAIT 50.
Para más información, consulte el apartado 5.4.
5. Consejos de instalación y uso del NAIT 50
Sabemos que está deseando disfrutar de su nuevo NAP 50, pero le aseguramos que sonará aún mejor si sigue estas pautas, que se han diseñado para que utilice su amplificador integrado sin riesgos.
5.1 Desembalaje y colocación
Para obtener un rendimiento óptimo, utilice los productos Naim en un bastidor para equipos de alta fidelidad específico (el ideal sería Naim Fraim o Fraim Lite) para minimizar las vibraciones que pueden afectar al sonido.
¿No tiene espacio para un bastidor? Considere la posibilidad de colocar su NAIT 50 sobre un estante de vidrio Fraim en un mueble adecuado para proporcionarle un soporte sólido y discreto.
No apile nunca los productos Naim uno encima del otro, y si los coloca al lado, deje cierta distancia entre ellos. Asimismo, los equipos conectados no deben estar demasiado separados: la distancia máxima de separación es la que permite el cable de interconexión suministrado.
Para reducir el riesgo de zumbido audible desde los altavoces, no coloque las fuentes de alimentación y los amplificadores de potencia cerca de los componentes de fuente.
5.2 Información de la conexión de entrada
El NAIT 50 cuenta con entradas DIN para fuentes a nivel de línea y conectores RCA para tocadiscos.

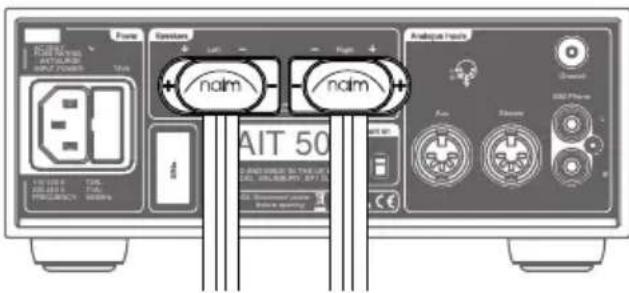

5.3 Cable y conectores del altavoz
Para un rendimiento óptimo, utilice el cable de altavoz Naim NAC A5.
El uso de cables de otros fabricantes puede perjudicar el rendimiento o incluso dañar el amplificador integrado.
El cable Naim NAC A5 es direccional y debe conectarse de forma que las flechas impresas en el aislamiento apunten hacia los altavoces. Los conectores de los altavoces Naim suministrados cumplen la normativa europea de seguridad y, por tanto, son los que deben utilizarse.
Es importante que los cables de los altavoces tengan la misma longitud, hasta un máximo recomendado de 20 m.
A diferencia de algunos diseños anteriores de Naim, no exigimos una longitud mínima del cable del altavoz, pero le sugerimos que evite longitudes inferiores a 2 m.
Cuando conecte los altavoces, asegúrese de que estén "en fase", es decir, que la salida positiva del altavoz esté conectada a la entrada positiva del altavoz, y que las salidas izquierda y derecha vayan al altavoz correcto.
5.4 Encendido y apagado
Cuando haya preparado todas las conexiones de entrada y salida, conecte el cable de alimentación suministrado al NAIT 50 y a la red eléctrica.
Tenga en cuenta que su fuente, como una unidad de transmisión o un reproductor de CD, y cualquier fuente de alimentación externa asociada deben estar encendidas antes de encender su NAIT 50.
Una vez hecho esto, puede encender el NAIT 50 con tan solo pulsar el botón «Standby» del panel frontal del amplificador integrado.
5.5 Configuración de la energía de reserva
Por defecto, el NAIT 50 está configurado en «Auto Standby», es decir, entra automáticamente en el modo Standby (en el que consume menos de 0,5 W de potencia) tras 19 minutos de inactividad.
Para obtener una calidad de sonido óptima, cambie el ajuste del modo Standby del panel trasero a "Instant on", que mantiene todos los circuitos de audio sensibles permanentemente encendidos.
6. Alimentación de red, toma de tierra y más
Utilice solo los cables de alimentación y los enchufes de red suministrados con el NAIT 50 o el cable de alimentación Naim Power-Line.
Si se emplean fusibles, deben instalarse de 13 A.
No conecte resistencias eléctricas que dependan de la tensión ni supresores de ruido en los enchufes de red, ya que degradan el suministro eléctrico y el sonido.
6.1 Toma de tierra
Para evitar zumbidos, la señal de tierra de todo el sistema debe conectarse a la puesta a tierra de red solo en un lugar. Lo normal es que esto se haga en la fuente principal.
Por ejemplo, una unidad de transmisión Naim cuenta con un interruptor Ground Lift. Ajústelo a «Default» si no hay otra fuente que conecte la puesta a tierra de la red a la puesta a tierra de la señal. Este ajuste proporcionará la mejor calidad de sonido.
6.2 Enchufes de red no desmontables
Si se corta un enchufe no desmontable de un cable de alimentación (por el motivo que sea), el enchufe DEBERÁ desecharse de forma que quede totalmente inservible.
Existe un riesgo de descarga eléctrica considerable si se inserta el enchufe cortado en la toma de red.
6.3 Circuitos e interferencias de red
Los sistemas de alta fidelidad suelen compartir la red de alimentación con otros electrodomésticos. Algunos de ellos pueden provocar distorsiones que se manifiestan como un zumbido mecánico de los transformadores de alimentación, como el transformador del NAIT 50.
El zumbido del transformador no se transmite por los altavoces y no tiene ningún efecto en el rendimiento del sistema, pero puede reducirlo si coloca de forma adecuada su sistema Naim con un circuito de alimentación específico independiente. Un circuito específico de este tipo también suele mejorar el rendimiento del sistema. Para la instalación de un circuito de alimentación independiente, solicite consejo a un electricista cualificado.
6.4 Precauciones contra los rayos
Cuando exista riesgo de tormenta eléctrica, su sistema Naim deberá estar apagado y totalmente desconectado de la red de suministro para protegerlo de posibles daños.
7. Más consejos y sugerencias
Ahora que ya tiene todo lo esencial resuelto, pasaremos a otras aspectos que puede tener en cuenta para optimizar el rendimiento de su nuevo NAIT 50.
7.1 Funcionamiento
Los productos Naim se fabrican a mano con una cuidadosa selección de componentes de alta calidad. Su NAIT 50 tendrá un sonido magnífico nada más sacarlo de la caja, pero su rendimiento puede mejorar aún más a medida que todos estos componentes se activen e interactúen durante las primeras semanas de uso. Mantener el sistema encendido ayudará en este proceso.
7.2 Limpieza del producto y conexiones
Naim recomienda usar un paño suave para retirar el polvo de las superficies del equipo. Los productos de limpieza contienen ingredientes que pueden afectar negativamente a los tratamientos y acabados de la superficie.
Mantenga las clavijas y las conexiones limpias y libres de corrosión. La forma más sencilla de hacerlo es apagar completamente su equipo Naim (y cualquier otro equipo conectado), desenchufar todas las conexiones de sus tomas y volver a introducirlas firmemente. No se deben utilizar limpiadores de contactos ni otros productos «mejoradores», ya que pueden dejar restos que podrían deteriorar el sonido de su sistema.
8. Asistencia
La protección del consumidor varía de un país a otro. En la mayoría de países, el distribuidor donde adquirió su producto Naim será su contacto principal en caso de problemas con la unidad.
Los problemas pueden deberse a fallos del sistema o de la instalación, por lo que es esencial emplear al máximo las capacidades de diagnóstico de su proveedor. Puede encontrar en línea varios artículos de ayuda para cada producto Naim en naimaudio.com
Si sigue teniendo problemas con su producto Naim, póngase en contacto con nosotros directamente para obtener ayuda y asesoramiento en support@naimaudio.com
9. Servicio y actualizaciones
Las reparaciones y las actualizaciones de hardware solo pueden llevarse a cabo en centros de servicio autorizados Naim o en la propia sede central de Naim. Muchos componentes se fabrican, se prueban y se adaptan a medida, y a menudo no es posible conseguir de otras fuentes las piezas de repuesto adecuadas.
Para cualquier solicitud de servicio o reparación, póngase en contacto con su distribuidor local Naim.
10. Especificaciones
| Especificaciones técnicas de sonido | |
| Potencia de salida (altavoces) 25 vat | os a 8Ω @0,1 % THD+N @ 230 VCA |
| Potencia de salida (auriculares) 1,5 W | a 16ΩToma de 6,35 mm (1/4") |
| Ganancia Preamplificador de fono: | 40 dB (@1 kHz RIAA) |
| Etapa de preamplificación (y auriculares): 16 dB | |
| Etapa de amplificador de potencia: 29 dB | |
| Inputs 2 DIN estéreo de 5 pines, a nivel de línea de 47 k | |
| Respuesta de frecuencia A través de la línea: -3 dB @ 4 Hz a 45 kHz | |
| Especificaciones técnicas del hardware | |
| Dimensiones (Altura x Ancho x Profundidad) | 87 × 207 × 321 mm (incluyendo las patas) |
| Peso 4,5 kg (solo el amplificador) | |
| Consumo pasivo 20 W (en reposo) | |
| Consumo en reserva <0,5 W (modo de espera automático con detección de música) | |
| Suministro de red: 110 V - 120 V, 220 V - 240 V 50/60 Hz | |
| Fusible 230 V = T1AL (contra sobretensiones); 115 V = T2AL (contra sobretensiones) | |
| Acabado « parachoques cromado » | Parte delantera y trasera: aluminio anodizado negro Cubierta: recubrimiento en polvo negro |
| Temperatura de funcionamiento 5-35°C | |
| Temperatura de almacenamiento 0-50°C | |
| Más especificaciones técnicas | |
| Salida de potencia 40 vatios a 4 Ω @ 0,1% THD+N @ 230 VCA | |
| Potencia de arranque en 2Ω(1 kHz durante 20 mS, repetición500 mS IHF) | 60 vatios 2Ω @1% THD+N |
| Valor de pico en 1Ω (1 kHz 1 mS) +/- | 5 amperios de pico (225 W de valor de pico) |
| Consumo máximo 160 VA a plena potencia 4Ω, 2 canales accionados | |
| Consumo (alto) 73 VA a 2x 1/8 de la potencia máxima 8R | |
| THD+N a 2/3 de la potencia máxima 8Ω@1kHz | 0,015 % |
| Señal de entrada para la saturación(volumen al máximo) | 88m V en línea710 uV en el fono |
| Radio de señal de ruido de 1 W 8Ω ponderada en A | Entrada 80 dB de la línea, 1 VEntrada 78 dB del fono de 5 mV |
| Radio de señal de ruido de 25 W 8Ω ponderada en A | Entrada 93 dB de la línea, 1 VEntrada 84 dB del fono de 5 mV |
| Diafonía 85 dB de la línea 1 kHz en 25 W 8Ω80 dB en el fono | |
| Factor de amortiguación en 8Ω 36 | |
| Control Solo en el producto (sin mando a distancia), 3 botonesde entrada, modo de espera, auriculares con silenciadorautomático, interruptor de desactivación automática del modode espera en la parte trasera | |
12. Reciclaje del producto
Los productos con el logotipo del contenedor tachado no pueden eliminarse como residuos domésticos. Estos productos deben eliminarse en centros capacitados para reciclar y tratar adecuadamente los residuos.
Póngase en contacto con su autoridad local para informarse sobre el centro más cercano. Eliminar y reciclar los residuos adecuadamente contribuye a preservar los recursos y a prevenir la contaminación medioambiental.
