用户手册 AquaMax Eco Classic 18000 C OASE

▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。

安全提示

电气连接

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
• 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
• 如有疑问或问题，请您咨询专业电工。

- 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。

- 只能将设备连接到按规定安装的插座上。

- 本设备必须使用故障电流保护装置（RCD）进行保护，其测量错误电流为最大30 mA。

- 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。

- 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的距离至少应为 0.2 m。
• 请勿通过电缆搬运或拉扯设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 切勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请咨询授权客服或 OASE。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

- 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。

- 遵守技术数据。（→ 技术数据）

- 遵守许可的水值。(→ 允许的水值)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 不可输送除水以外的其他液体。
• 严禁在无水流的情况下运行。
• 禁止与化学物质、食品、易燃或者易爆物质一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。

- 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。

产品介绍

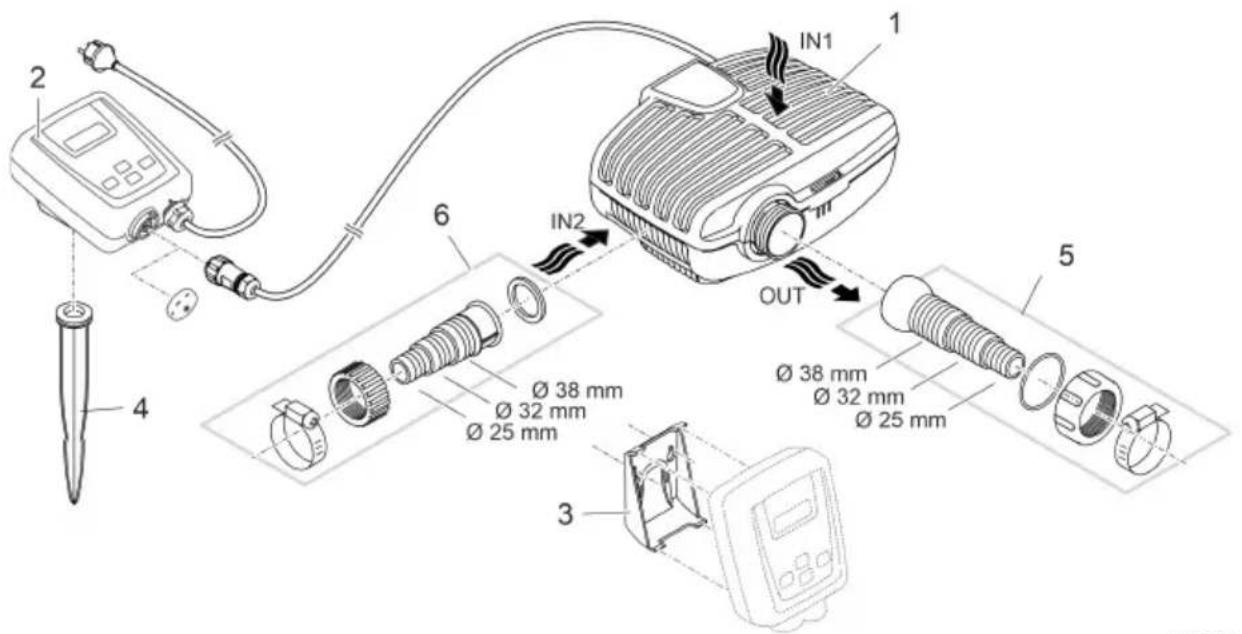

概况

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

AMX0096

□ A 说明

1 过滤泵

2 用于过滤泵转速控制的控制器

- 通过 OASE 应用程序 "Easy Switch" 控制

3 用于控制器墙壁安装的支架框

4 用于安装控制器的地钉

5 带球头节的阶梯式软管接头、密封件、锁紧螺母、软管箍

6 带锁紧螺母和软管箍的阶梯式软管接头

设备上的符号

IP68 4.0 m	防尘。防水深度可达 4 m。
IP44	防尘。防溅水。不得浸没。
	如有霜冻,拆除设备。
	对装有心脏起搏器的人员可能存在危险。
	避免阳光直接照射。
	不可当普通生活垃圾处置。
	阅读使用说明书。

安装方式

- 没有过滤筐的泵并不得安装在池塘或水槽里，但仍处于水平面以下。

- 通过卫星过滤器或撇渣器输水。

安装和连接

此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。

警告

在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压下。

▶ 只有在水里无人时才能运行设备。

小心

抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。

特别要注意的是：因超负荷而停止的设备可能会意外启动！

▶ 插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。
▶ 如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。

① 设备所有组件都不得长时间暴露在阳光下，否则会造成损坏。必要时，使用保护盖。

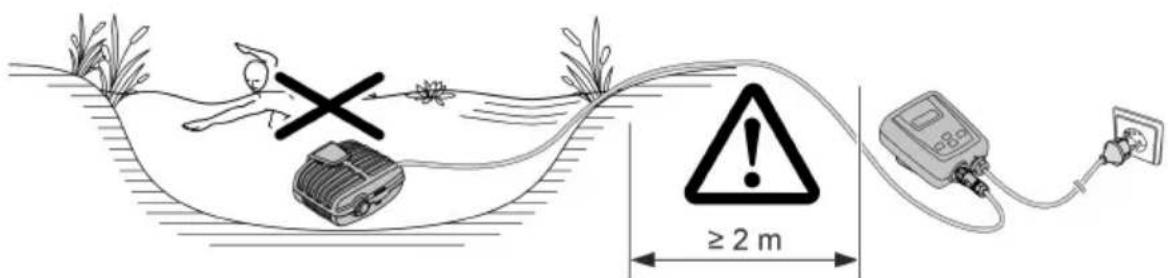

将设备浸入水下安装

连接

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 在发生淤积或水被污染的情况时, 我方建议将泵或抽吸端连接的组件 (撇渣器、卫星过滤器、地面下水口等等) 抬高安装到地上。这样一来就能减少吸入的颗粒量, 从而延长叶轮总成的使用寿命。
• 只有当泵被 10 厘米以上的水浸没时，才能运行泵。否则会吸入空气。

≥ 2 m

AMX0090

借助缆索将水泵从水中拽出。

- 将缆索穿过过滤器底盘上的圆孔，然后打好结。

干式安放设备

在干燥环境下安装泵时，切勿不能带上过滤器壳体。

改装

max. 90° 1. 2x 3.

AMX0204

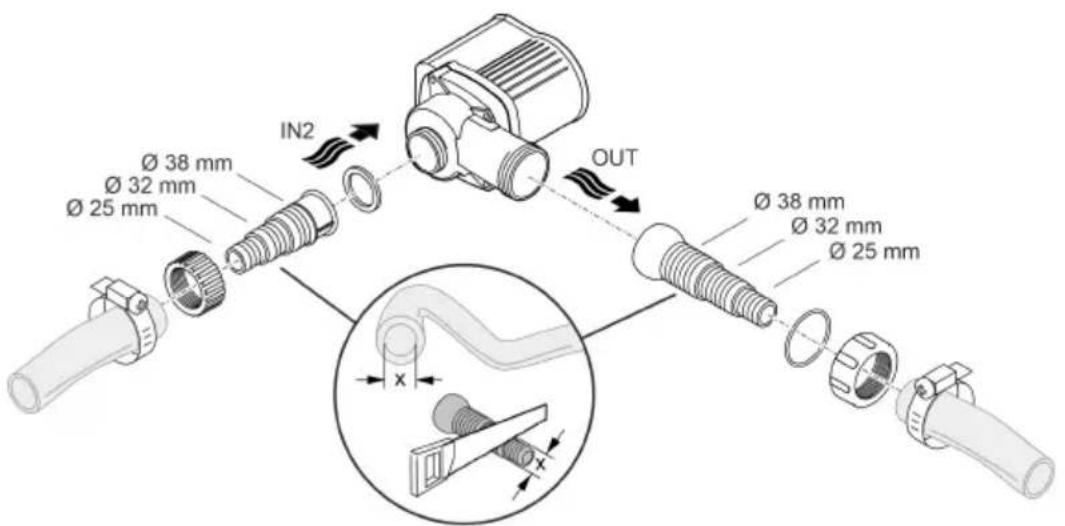

连接

- 在入水口（IN）和出水口（OUT）上可以连接软管或管道。

- 软管的接头包含在供货范围内。其安装方法参见下述说明。

- 配件中提供一个符合 DN75/DN110 标准的管道适配器（货号 35578）。

• 抽吸端软管（IN）的直径不得小于压力端的软管（OUT）。
• 软管直径越大，管路中的摩擦损耗就越小，流量也随之更佳。
• 如非必要，请不要用宝塔软管接头来缩小软管直径。必要时，按照软管直径截短宝塔软管接头。

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

先不要将电源插头插入插座！

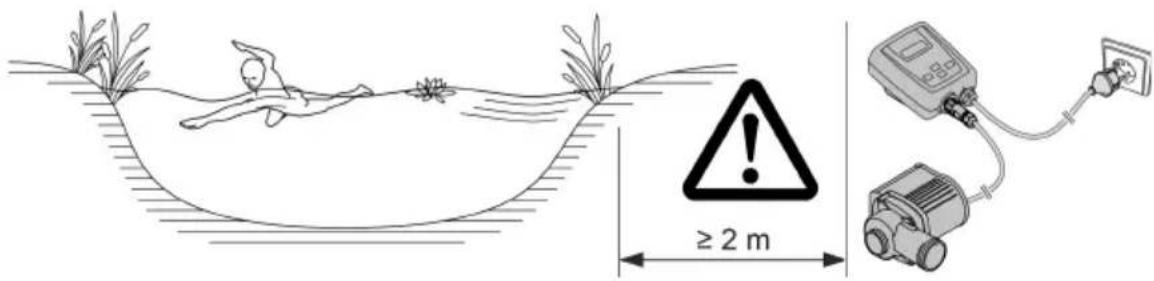

安装

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 该泵不应受阳光直射。

- 安装位置必须通风良好，以免泵过热。允许的环境温度（→技术数据）

≥ 2 m

AMX0089

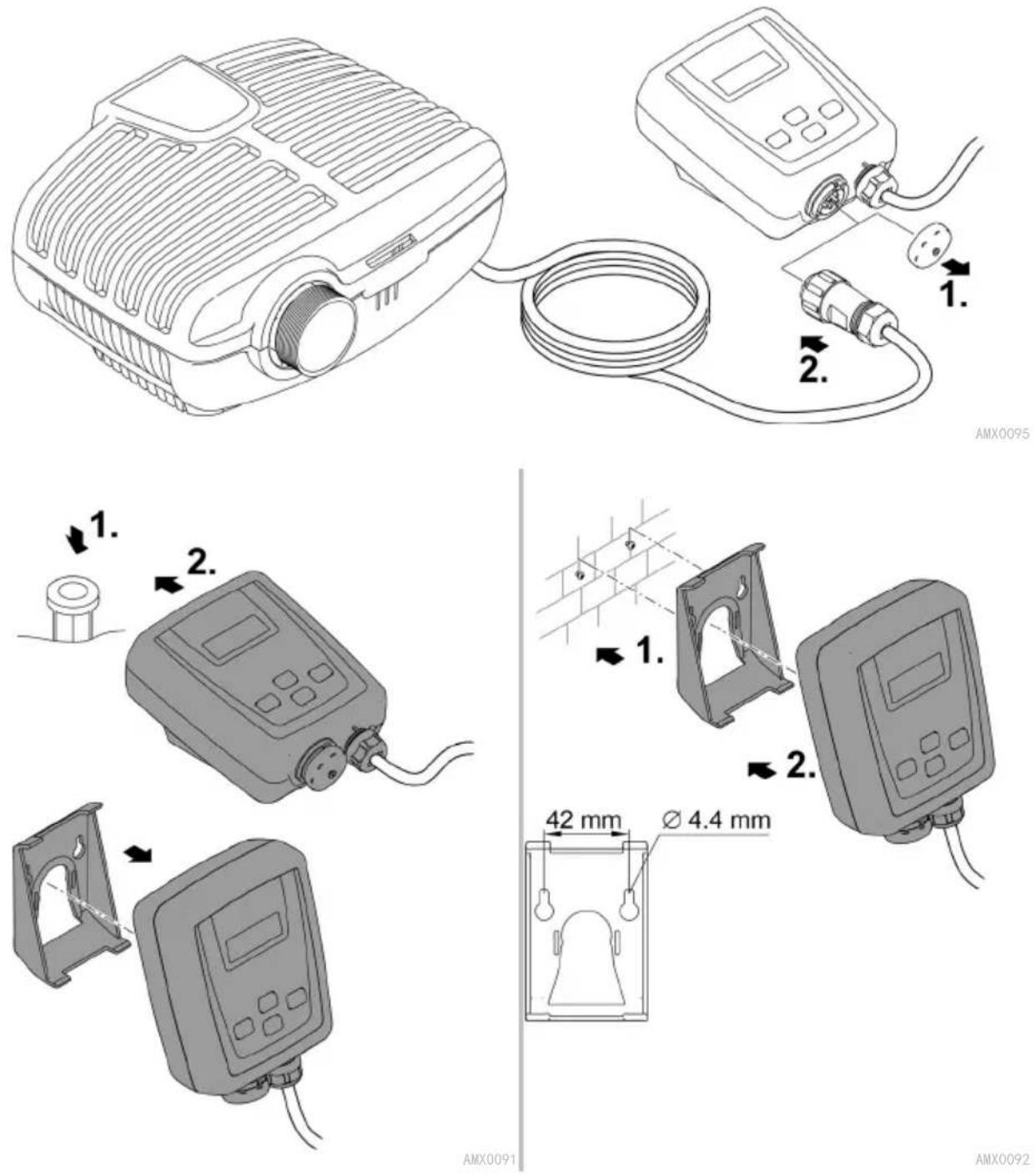

连接控制器

AMX0095 1. 2. 1. 2. 1. 2. 42 mm Ø 4.4 mm AMX0091 AMX0092

调试

提示

如果用调光器运行设备，设备会损坏。包含敏感电组件。

▶ 不得将设备连接到可调光供电装置上。

提示

泵不得无水运转。否则会毁坏该泵。

▶ 只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

接通

接通控制器之前，必须完成泵和控制器的连接。

- 首先连接控制器的电源，然后接通控制器上的泵。

关闭

- 关闭控制器上的泵。

- 对设备作业时，断开控制器电源。

在调试和之后的运行期间，该泵自动每隔 20-40 分钟进行程序预设定的自测（环境功能控制（EFC））。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。

操作

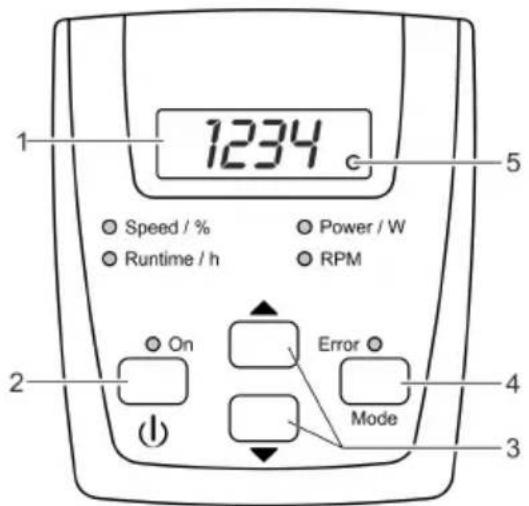

控制器概览

1234 Speed / % Runtime / h On Error Mode 5 4 3 2 1

AMX0087

说明		功能
1	四位 LED 显示	显示数值默认显示“Power /W”模式。
2	按键“开/关”	开启或关闭泵
3	箭头按键	增大或减小转速/功率
4	按键“模式”	选择下一模式接通/断开无线电连接
5	无线电连接 LED	接通无线电连接时,LED 点亮。与 OASE 应用程序连接时,LED 闪烁。
C	Speed/%Runtime/hPower/WRPM	选定模式后,相应的 LED 点亮。屏幕上会显示模式的当前值。
C	开	接通泵时,LED 点亮。
C	错误	出错时,LED 点亮。屏幕上会显示错误代码。(→ 故障消息)

操作功能

打开/关闭泵

操作方法：

消息

短触按键，打开或关闭泵。

增大/减小转速

操作方法：

消息

多次按下或按住所需的按键，以百分比形式更改速度。

• 可设置的范围： 1% ·s 100%
• 步进方式：1%
• 仅在 “Speed / %” 或 “Power / W” 模式下可以进行设置。
• 设置的值会直接采用。
• 按下按键，控制器会自动切换到“Speed / %”模式。

15 s 无操作后，控制器将自动切换到模式 "Power / W"。

显示当前的状态值

操作方法：

消息

短触按键，选择下一模式。

“Runtime / h” 模式

• 显示泵的总运行时间
• 最多显示 9999 个工作小时：0 至 9999
• 显示的步进方式：1 小时
• 显示从 10000 到 99900 的工作小时：100H 至 999H

- 显示的步进方式：100 小时

- 比如： 0224 = 22 × 100 = 2200 工作小时

“Power / W” 模式

- 以瓦特显示泵的当前功率消耗

- 公差：最大功率消耗的 ±5%。（→ 技术数据）

“RPM”模式

- 以“转/分钟”显示泵的当前转速

"Speed / %"模式

- 以百分比显示当前转速

- 显示范围：1 至 100

15 s 无操作后，控制器将自动切换到模式 "Power / W"。

接通/断开无线电连接

操作方法:		消息
MODE	按住按键超过 10 s。	如果屏幕上显示 bOF,则无线电连接已断开。如果屏幕上显示 bON,则无线电连接已接通。-接通无线电连接时,屏幕上的 LED 点亮。-与 OASE 应用程序连接时,屏幕上的 LED 闪烁。-(→ 控制器概览)交货时,无线电连接处于接通状态。15 s 无操作后,控制器将自动切换到模式 "Power / W"。

将控制器与智能手机/平板电脑连接

控制器与智能手机/平板电脑之间正常通信的最大距离取决于智能手机/平板电脑的传输功率。墙壁、钢筋混凝土墙、较大的金属物体以及灌木丛和树木会削弱无线电波并缩短距离。

操作方法:		消息
第1次	在智能手机/平板电脑上下载并安装OASE 应用程序 "Easy Switch"。	OASE 应用程序适用于 iOS (Appstore) 和 Android (Playstore)。
第2次	如果尚未完成,请打开控制器上的无线电连接。	(→ 接通/断开无线电连接)
第3次	在智能手机/平板电脑上打开蓝牙功能。	-
第4次	启动 App "Easy Switch"。	短时间搜索后将列出可用的产品。
第5次	选择所需的泵。	验证码会在控制器上显示两分钟。
第6次	将验证码输入智能手机/平板电脑。	如果连接成功,显示将切换到泵的操作页面。现在可以通过智能手机/平板电脑控制泵。控制器屏幕上的 LED 闪烁。(→ 控制器概览)

清洁和保养

小心

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

▶ 在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

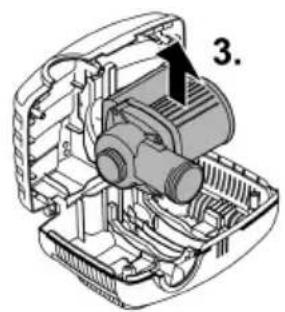

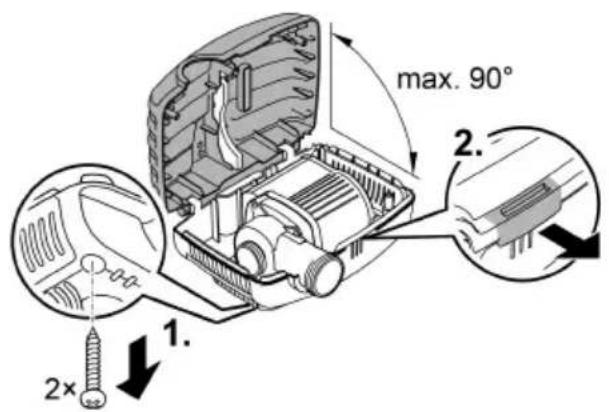

拆解设备

• 拔下电源插头并移除所有的接口。
• 按图示拆解设备。

max. 90° 1. 2x 1.

• 以相反顺序组装好设备。

• 组装时请检查

• 泵是否固定在托架中。

• 穿过壳体槽的电缆是否没有严重弯折或挤压。

清洁设备

① 根据需要清洁设备，但每年至少清洁 2 次。

- 尤其须清洁泵上的运行单元和泵外壳。

• 对于顽固积垢建议采用的清洁剂：
• OASE 出产的 PumpClean 泵器清洗剂。
• 不含酸和氯的家用清洁剂。
• 清洁完毕后，用清水彻底冲洗所有部件。

更换运行单元

提示

运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行单元和电机机体造成无法修复的损伤。

▶ 在安装之前，小心清除运行单元上的粘附颗粒。

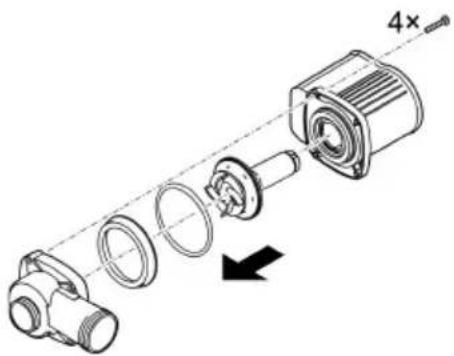

• 如图所示拆解电机组。
• 在清水中用刷子清洗部件。
• 检查所有部件是否损坏。更换损坏或磨损的部件。
• 请以倒序组装电机组。

在水温低于 +4 °C 或者最晚在预计结冻时，请停止运行设备。

• 请彻底清洁设备。
• 检查设备是否损坏，必要时更换损坏的部件。
• 在无锈环境下将泵浸入水中或者注水存放。这时不得将电源插头浸入水中！

故障排除
可能的故障概述

故障	原因	对策
泵没有启动。	未接电	·检查接电·控制输送
	控制器上的泵连接不正确	建立正确的插拔连接
	泵未接通	接通控制器上的泵
泵不供水	过滤器壳体阻塞	清理过滤壳
	水污染严重	清理泵。发动机冷却后泵又再次自动启动。
	泵的降速幅度过大	在控制器上增大泵的转速
	运行单元受阻	拔下电源插头并去除阻塞物。接着再次启动泵。
供水量不足	过滤器壳体阻塞	清理过滤壳
	输送管损失太大	·选择更大的管道直径·根据软管直径调整阶梯式软管接头·将软管长度缩减至最小使用长度·避免使用不必要的连接件
	泵的降速幅度过大	在控制器上增大泵的转速
泵短暂运行后关闭	水污染严重	清理泵。发动机冷却后泵又再次自动启动。
	运行单元受阻	拔下电源插头并去除阻塞物。接着再次启动泵。
	泵干转	用水没过泵。在池塘中运行时,将设备完全浸没。

故障消息

消除故障后，故障消息将自动复位。

故障消息	原因	对策
Er1	尚未连接泵或缺少泵连接	·检查连接泵的电缆安装是否正确·将泵连接到控制器
Er2	控制器-泵的通信故障	·检查连接泵的电缆安装是否正确。·将泵连接到控制器
Er3	过热	·检查运行单元的运行是否平稳-如果运行单元迟缓,则泵消耗的功率太多·环境温度过高
Er4	过电流	检查运行单元的运行是否平稳·如果运行单元迟缓,则泵消耗的功率太多
Er5	泵受阻	检查泵并去除阻塞物
Er6	干运转	·将泵浸入水中·在干燥环境下安装时,保证进水量
Er7	过电压	在正确的电源电压下运行泵·设备不适用于现有的电源电压范围
Er8	电压过低	·尽可能缩短至泵的延长管线。-长管线的电压降会使泵上的电压过低。·使用导线横截面较大的泵延长管线。-导线横截面大小的管线电压降会使泵上的电压太低。

技术数据
说明
AquaMax Eco Classic

			9000 C	12000 C	18000 C
连接电压 V		AC 220	... 240 220	... 240 220	... 240
电源频率		Hz	50/60	50/60	50/60
功率消耗 W 23			... 90 26	... 120 33	... 175
泵的防护等级			IP 68	IP 68	IP 68
控制器的防护等级			IP 44	IP 44	IP 44
接口	压力侧		G1 12 G2 G2
	吸入侧		G1 12 G1	12 G1	12
	软管	mm	25/32/38	25/32/38	25/32/38
最大输送功率		l/h	8800	12000	17600
最大输送高度		m	4.5	4.7	5.3
过滤器进给面		cm ^2	810	810	810
最大颗粒尺寸,粗尘		mm	8	8	8
最大浸入深度		m	4	4	4
控制器电源连接线长度		m	2	2	2
泵连接线长度		m	10	10	10
尺寸	长度	mm	280	280	280
	宽度	mm	230	230	230
	高度	mm	140	140	140
重量		kg	4.4	5.0	5.35

允许的水值

淡水、池水

pH 值		6.8 ... 8.5
硬度	°dH	8 ... 15
游离氯	mg/l	<0.3
氯含量	mg/l	<250
盐含量	%	<0.4
总蒸发残留	mg/l	<50
温度	°C	+4 ... +35

磨损件

- 运转单元

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。

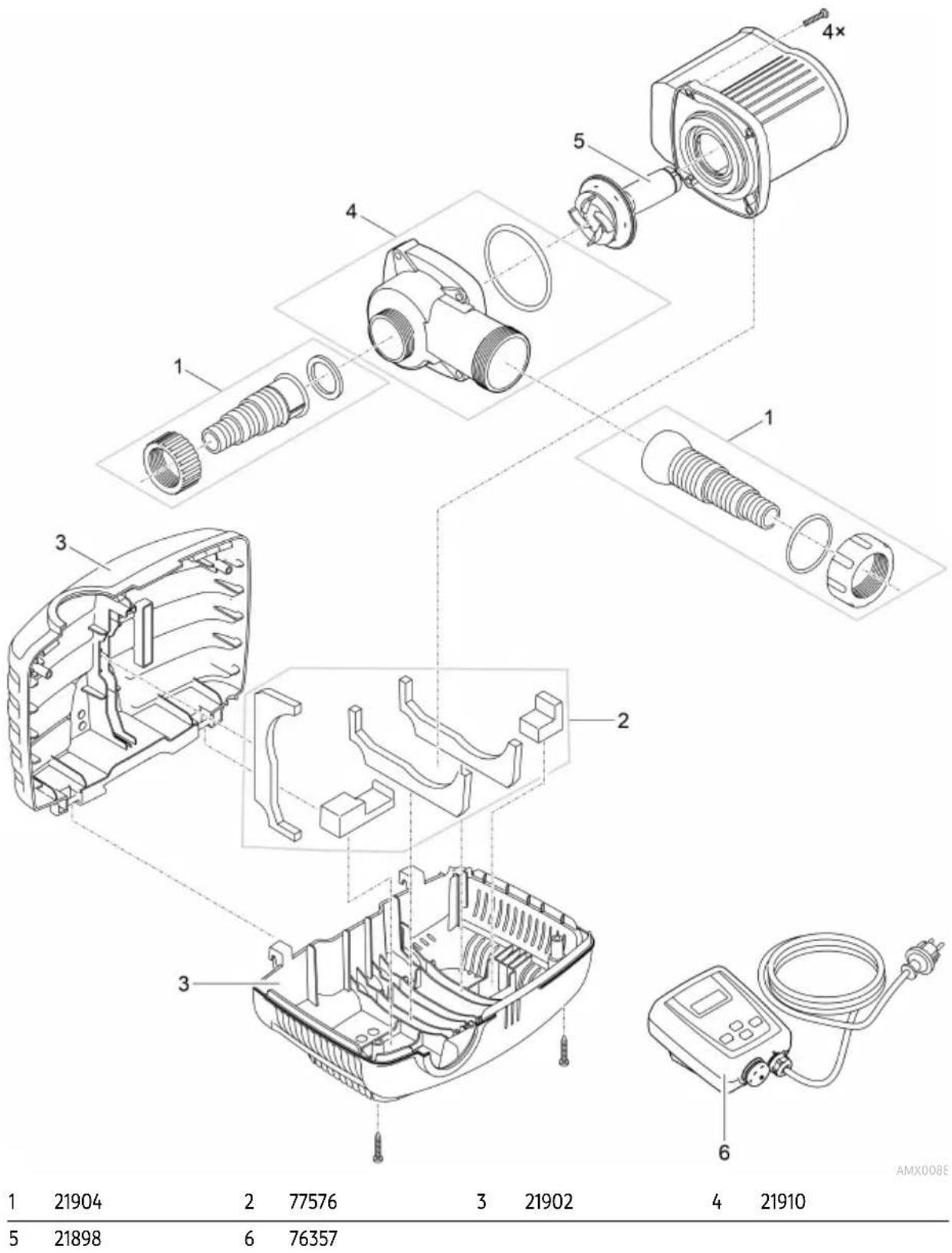

1 21904 2 77576 3 21902 4 21910 5 21898 6 76357 AMX008E
