INSTRUKCJA OBSŁUGI AquaMax Eco Classic 18000 C OASE

PL Instrukcja użytkowania

CS Návod k použití

Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem.
Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

Przepisy bezpieczeństwa

Przyłącza elektryczne

• W stosunku do instalacji elektrycznych na zewnątrz budynków obowiązują specjalne przepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko specjalistom elektrykom.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest uprawniona do wykonania instalacji elektrycznych na zewnątrz budynków. Ponadto potrafi rozpoznać możliwe zagrożenia i przestrzega regionalnych i krajowych norm, przepisów i zarządzeń.
  — W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.
• Urządzenie musi być zabezpieczone poprzez wyłącznik różnicowo-prądowy (RCD), ze znamionowym prądem upływowym wynoszącym maksymalnie 30 mA.
• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).
• Otwarte gniazdka i wtyczki należy chronić przed wilgocią.

Bezpieczna eksploatacja

• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.
• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.
• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.
• Nie podnosić ani nie ciągnąć urządzenia za przewód elektryczny.
• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.
• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.
• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.
• Należy stosować tylko oryginalne części zamienne i akcesoria.
• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.

Zastosowanie zgodne z przeznaczeniem

Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do pompowania zwykłej wody stawowej do układów filtrów, wodospadów i strumieni.
• W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne)
• W warunkach dotrzymywania dozwolonych parametrów wody. (→ Dopuszczalne parametry wody)

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.
• Nigdy nie używać do pompowania innych cieczy niż woda.
• Nigdy nie użytkować urządzenia bez przepływu wody.
• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopalnymi lub wybuchowymi.
• Nie podłącać do domowej instalacji wodnej.
• Nie nadaje się do celów rzemieślniczych ani przemysłowych.
• Według EMV (tolerancja elektromagnetyczna) urządzenie spełnia wymagania klasy A. W obrębie obszaru zamieszkałego urządzenie stanowić źródło zakłóceń elektromagnetycznych. Do obowiązku użytkownika należy podjęcie stosownych działań zapobiegawczych.

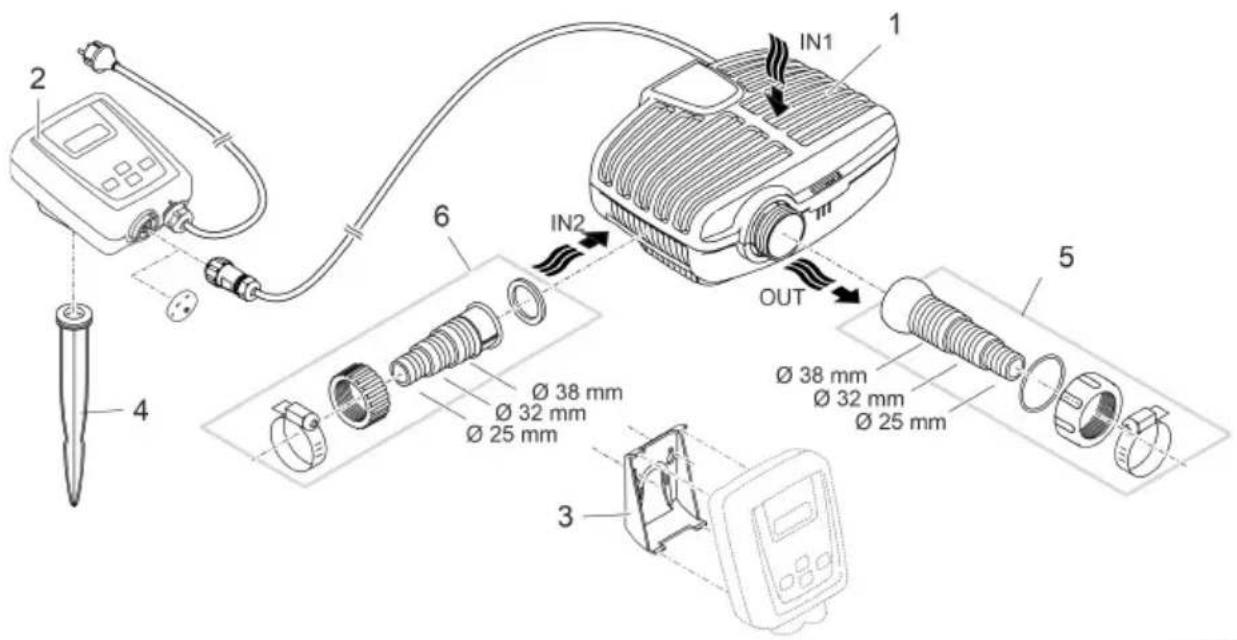

Opis produktu Przegląd

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

□ A Opis

1	Pompa filtra
2	Sterownik do regulacji prędkości obrotowej pompy filtrującej• Sterowanie poprzez aplikację OASE "Easy Switch"
3	Rama do mocowania sterownika na ścianie
4	Pręt do wbicia w ziemię do ustawienia sterownika
5	Stopniowana końcówka z przegubem kulowym, uszczelką, nakrętką łączącą i opaską zaciskową węża
6	Stopniowana końcówka z nakrętką łączącą i opaską zaciskową węża

Symbole na urządzeniu

IP68 4.0 m		Pyłoszczelna. Wodoszczelny do głębokości 4 m.
IP44		Ochrona przed pyłem. Zabezpieczenie przed ochlapaniem wodą. Nie zanu-rzyć w wodzie.
		W razie mrozu zdeinstalować urządzenie.
		Możliwość wystąpienia zagrożeń dla osób ze stymulatorami.
		Chronić przed bezpośrednim nasłonecznieniem.
[457x]		Nie utylizować ze zwykłymi odpadami komunalnymi.
		Przeczytać instrukcję obsługi.

Wersja zainstalowania

- Wersja (a): Ustawienie pompy w sposób zanurzony

– Umieścić pompę w stawie lub w zbiorniku.

— Tłoczenie wody przez kosz filtrujący.

- Wersja (b): Ustawienie pompy w suchym miejscu

- Pompe bez kosza filtrującego należy ustawić poza obrębem stawu/zbiornika, ale poniżej lustra wody.

– Tłoczenie wody przez filtr peryferyjny lub skimmer.

Ustawienie i podłączenie

Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu).

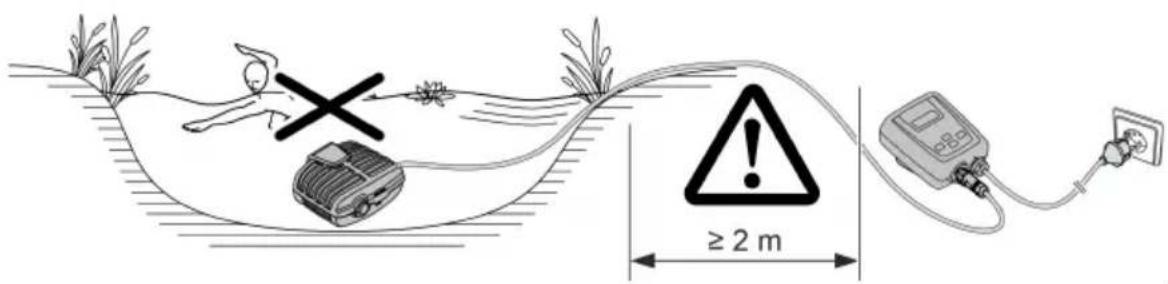

! OSTRZEŻENIE

Śmierć lub ciężkie obrażenia ciała w razie eksploatacji urządzenia w stawie pływackim. Uszkodzenie elementów elektrycznych urządzenia spowoduje, że woda zacznie przewodzić prąd elektryczny o niebezpiecznym napięciu.

▶ Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie.

OSTROŻNIE

Obracające się części w obrębie krócca zasysania i krócca ciśnieniowego. Możliwość odniesienia obrażeń, w razie włożenia rąk do króćców.

Należy pamiętać szczególnie o tym, że: Urządzenie zatrzymane z powodu przeciążenia może nie-oczekiwanie ruszyć!

▶ Nie wkładać rąk do otworu króca ssania lub króca ciśnieniowego, gdy wtyczka sieciowa jest włożona do gniazdka.
Jeżeli podczas pracy dostęp do króćców jest możliwy, np. gdy nie są podłączone węże, to należy zastosować osłonę króćców chroniącą przed włożeniem rąk. Ostone króćców chroniącą przed włożeniem rąk można nabyć jako akcesoria.

① Chronić podzespoły urządzenia przed dłuższym bezpośrednim nasłonecznieniem, ponieważ może to spowodować ich uszkodzenie W razie potrzeby zastosować osłonę ochronną.

Ustawianie urządzenia pod woda

Podłączenie

Jeszcze nie włożyć wtyczki sieciowej do gniazdka!

Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.
• Zadbać o stabilne ustawienie pompy.
• W przypadku wody zawierającej szlam lub zanieczyszczenia zaleca się ustawienie pompy lub podzespołów podłączonych na stronie ssania (skimmer, filtr peryferyjny, odpływ denny itp.) na podwyższeniu nad podłożem. Dzięki temu zmniejszy się zasysanie cząstek zanieczyszczeń, co wydłuża okres trwałości zespołu wirnika.
• Pompe użytkować tylko wtedy, gdy jest zanurzona co najmniej 10 cm w wodzie. W przeciwnym razie może ona zassać powietrze.

≥2 m

AMX009C

① Za pomocą linki pociągowej można łatwo wyciągnąć pompę z wody.

- Linkę pociągową przeciągnąć przez okrągłe otwory w dolnej części obudowy filtra i związać na supel.

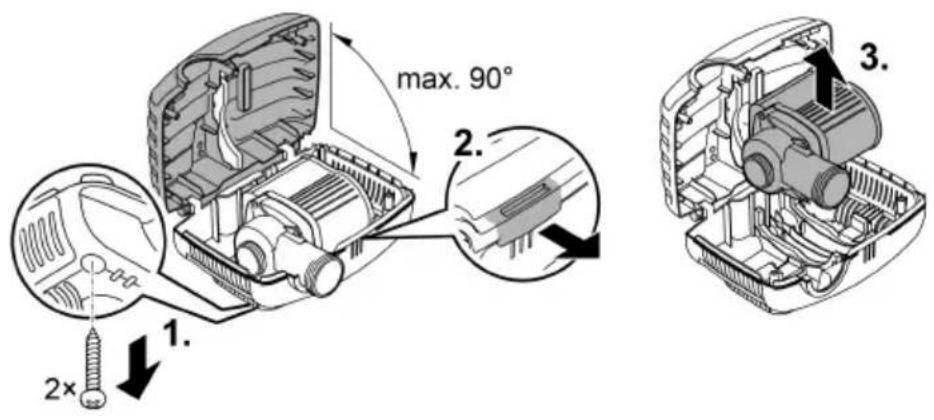

Ustawianie urządzenia w suchym miejscu

Przy ustawieniu w suchym miejscu, pompa musi być ustawiona bez obudowy filtra.

Przebudowanie

max. 90° 1. 2× 2.

AMX0204

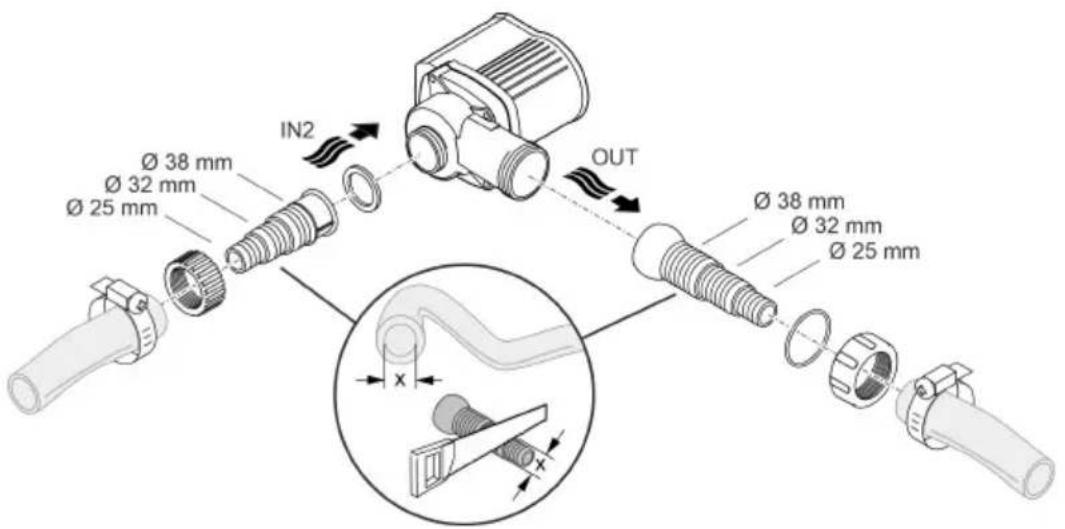

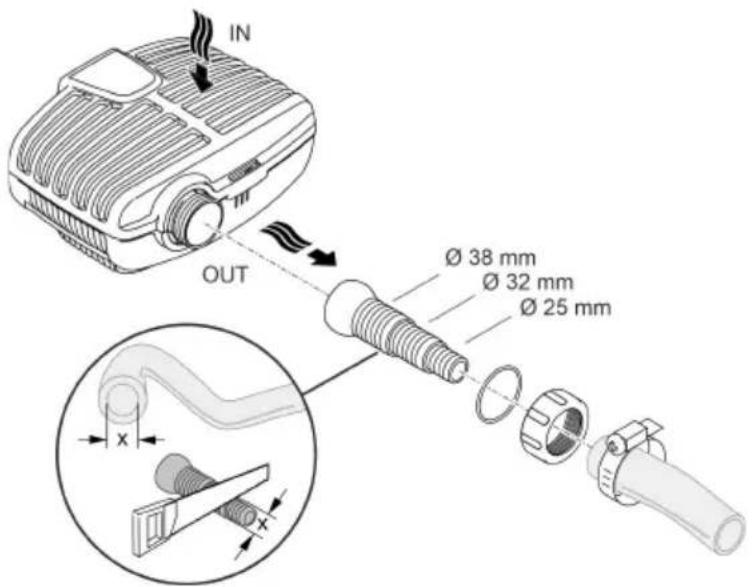

Podłączenie

• Do wlotu (IN) i do wylotu (OUT) można podłączyć zarówno węże, jak i rury.
  — Przyłącza dla węży są objęte zakresem dostawy. Ich montaż jest poniżej opisany.
• Adapter dla rur o średnicy DN75/DN110 jest do nabycia jako akcesoria (numer artykułu 35578).
• Średnica węża na stronie ssania (IN) nie może być mniejsza niż średnica wąż na stronie ciśnienia (OUT).
• Im większa średnica węża, im mniejsze są straty wywołane tariem w przewodach i tym wyższe natężenie przepływu.
• Średnica węża nie może być zawężona przez końcówkę węża. W razie potrzeby skrócić końcówkę węża stosownie do średnicy węża.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Jeszcze nie włożyć wtyczki sieciowej do gniazdka!

Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.
• Zadbać o stabilne ustawienie pompy.
• Pompy nie wystawiać na bezpośrednie działanie promieni słonecznych.
• Miejsce ustawienia musi być dostatecznie przewietrzane, żeby nie przegrzać pompy. Dozwo-lona temperatura otoczenia (→Dane techniczne)

≥ 2 m

AMX0085

PL

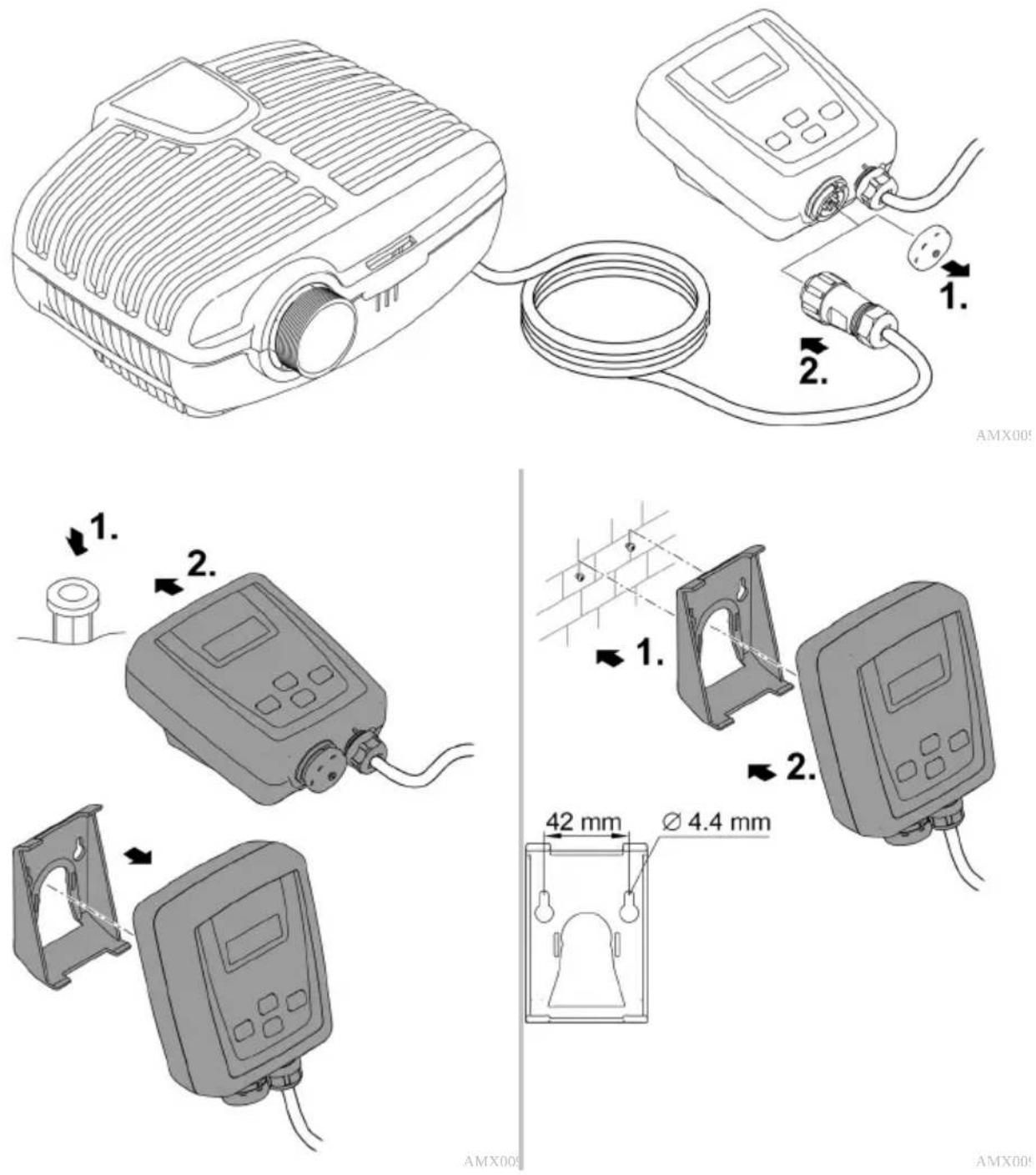

Podłączenie sterownika

AMX009

Rozruch

WSKAZÓWKA

Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne.

▶ Nie podłącać urządzenia do zasilania z regulacją napięcia.

WSKAZÓWKA

Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.

Pompe użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

Włączanie

Przed włączeniem sterownika pompa musi być połączona ze sterownikiem.

- Najpierw połączyć sterownik z siecią prądową, potem włączyć pompę na sterowniku.

Wyłączanie

- Pompe wyłączyć poprzez sterownik.

— Przed przystąpieniem do prac przy urządzeniu odłączyć sterownik od sieci prądowej.

Po uruchomieniu i potem podczas pracy pompa automatycznie przeprowadza co 20 ... 40 minut wstępnie zaprogramowaną autodiagnozę (Environmental Function Control (EFC)). Pompa rozpoznaje przy tym bieg na sucho / zablokowanie lub zanurzenie w wodzie. W przypadku pracy na sucho / przy zablokowaniu pompa wyłącza się automatycznie po upływie od 60 do 120 sekund. W razie wystąpienia usterki przerwać zasilanie prądowe i "zalać pompę" lub usunąć przeszkodę. Następnie można na powrót uruchomić urządzenie.

Obstuga

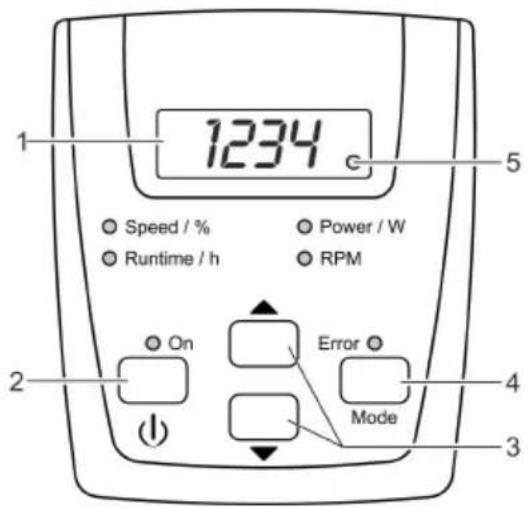

Przegląd sterownika

1234 Speed / % Runtime / h On Error Mode 5 4 3 2 1

AMX0087

Opis		Funkcja
1	Czteromiejscowy wyświetlacz LED	Wyświetlacz wartości liczbowejStandardowo pokazywany jest "Power / W".
2	Przycisk "Włącz/Wył."	Włączenie lub wyłączenie pompy
3	Przyciski ze strzałkami	Zwiększenie lub zmniejszenie prędkości obrotowej / mocy
4	Przycisk "Mode"	Wybieranie następnego trybu działaniaWłączenie / wyłączenie połączenia bezprzewodowego
5	Dioda LED kontrolna połączenia bezprzewodowego	Dioda LED świeci się przy włączonym połączeniu bez-przewodowym.Dioda LED miga przy połączeniu z aplikacją OASE.
©	Speed / %Runtime / hPower / W RPM	Odpowiednia dioda LED świeci się przy wybranym trybie pracy.Na wyświetlaczu pokazywana jest aktualna wartość liczbowa dla danego trybu.
©	ON	Dioda LED świeci się przy włączonej pompie.
©	Error	Dioda LED świeci się w razie wystąpienia błędu.Na wyświetlaczu pokazywany jest kod błędu.(→Komunikaty o błędach)

Obstuga

Włączenie / wyłączenie pompy

Sposób postępowania

Informacja

Krótko nacisnąć przycisk w celu włączenia lub wyłączenia pompy.

Gdy pompa jest wyłączona, na wyświetlaczu widać komunikat „OFF”.

Zwiększenie i zmniejszenie prędkości obrotowej

Sposób postępowania

Informacja

Przycisk nacisnąć kilka razy albo przytrzymać wciśnięty, żeby zmienić prędkość obrotową w sposób procentowy.

• Zakres nastawiania: 1% ... 100%
- Wielkość kroku: 1%
- To ustawienie jest możliwe tylko w trybie "Speed / %" albo "Power / W".
- Ustawiona wartość liczbowa zostanie bezpośrednio zastosowana.
- Po naciśnięciu jednego z przycisków sterownik przełącza się automatycznie na tryb "Speed / %".

Po 15 s bez wykonywania czynności obsługowych sterownik przełącza się automatycznie na tryb "Power / W".

Wyświetlanie aktualnej wartości statusu

Sposób postępowania

Informacja

Krótko nacisnąć przycisk w celu prze- Tryb pracy "Runtime / h"

• Wyświetlanie całkowitej liczby godzin pracy pompy
• Wyświetlacz max. do 9999 godzin pracy: 0 do 9999 – Wyświetlana wielkość kroku: 1 godzina
• Wyświetlacz od 10000 do 99900 godzin pracy: 100H do 999H
  – Wyświetlana wielkość kroku: 100 godz.
• Przykład: 0224 = 22 × 100 = 2200 godzin pracy

Tryb pracy "Power / W"

• Wyświetlacz aktualnego poboru mocy pompy, wyrażony w W
  – Tolerancja: ±5 % licząc od max. poboru mocy. (→ Dane techniczne)

Tryb pracy "RPM"

- Wyświetlacz aktualnej prędkości obrotowej pompy wyrażonej w obrotach na minutę

Tryb pracy "Speed / %"

- Wyświetlacz aktualnej prędkości obrotowej wyrażonej w procentach –Zakres wyświetlania: I do 100

Po 15 s bez wykonywania czynności obsługowych sterownik przełącza się automatycznie na tryb "Power / W".

Włączenie / wyłączenie połączenia bezprzewodowego

Sposób postępowania

Informacja

MODE

Wciśnięty przycisk przytrzymać dłużej niż 10 s.

• Gdy na wyświetlaczu pokazywany jest BOF, wtedy połączenie bezprzewodowe jest wyłączone.
• Gdy na wyświetlaczu pokazywany jest b0n, wtedy połączenie bezprzewodowe jest włączone.
  – Dioda LED na wyświetlaczu świeci się przy włączonym połączeniu bezprzewodowym.
  – Dioda LED na wyświetlaczu miga przy połączeniu z aplikacją OASE.
• (→ Przegląd sterownika)
• W stanie fabrycznym połączenie bezprzewodowe jest włączone.

Po 15 s bez wykonywania czynności obsługowych sterownik przełącza się automatycznie na tryb "Power / W".

Połączenie sterownika z smartfonem / tabletem

Maksymalna odległość bezbłędnej komunikacji między sterownikiem a smartfonem / tabletem jest zależna od mocy, jaką posiada nadajnik w smartfonie / tablecie. Mury, ściany z żelbetonu, większe przedmioty metalowe oraz krzaki i drzewa tłumią fale radiowe i zmniejszają zasięg komunikacji.

Sposób postępowania

Informacja

1.	Pobrać aplikację OASE "Easy Switch" i zainstalo-wać ją na smartfonie/tablecie.	Aplikacja OASE App jest dostępna dla iOS (Appstore) i Android (Playstore).
2.	Jeśli do tej pory nie było połączenia bezprzewo-dowego ze sterownikiem, to włączyć je.	(→ Włączenie / wyłączenie połączenia bezprzewodo-wego)
3.	Na smartfonie / tablecie włączyć funkcję Bluetooth.	-
4.	Uruchomić aplikację "Easy Switch".	Po krótkim szukaniu pokaże się lista z dostępnymi produktami.
5.	Wybrać potrzebną pompę.	Przez dwie minuty na sterowniku pokazywany jest kod uwierzytelniający.
6.	Kod uwierzytelniający wpisać w smartfonie / ta-blecie.	Po pomyślnym nawiązaniu połączenia otwiera się strona do obsługi pompy.• Pracą pompy można teraz sterować przez smart-fon / tablet.• Dioda LED na wyświetlaczu sterownika miga.(→Przegląd sterownika)

Czyszczenie i konserwacja

OSTROŻNIE

Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znajdujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządzenia.

▶ Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodliwie wpłynąć na zwierzęta, rośliny i środowisko naturalne.

▶ Urządzenie umyć możliwe czystą wodą i miękką szczoteczką albo gąbką. W przypadku trudnych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

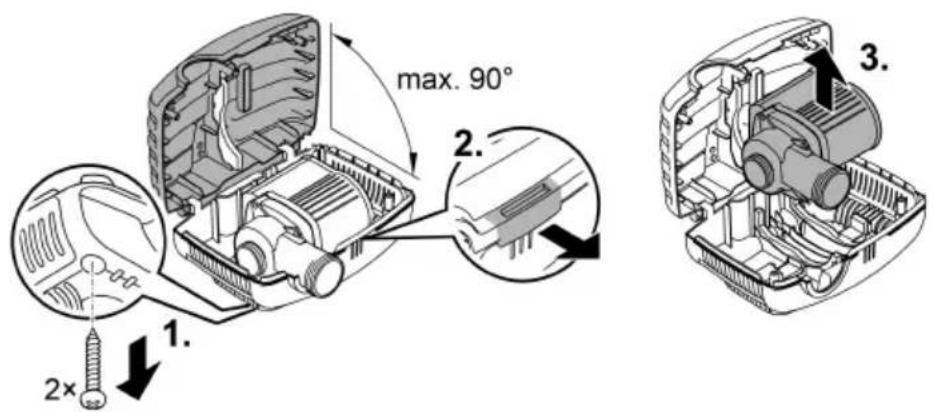

Rozłożenie urządzenia

• Wyciągnąć wtyczkę sieciową i odłączyć wszystkie przyłącza.
• Rozłożyć urządzenie tak, jak pokazano na rysunku.

max. 90° 1. 2× 2.

• Urządzenie należy zmontować w chronologicznie odwrotnej kolejności.
• Podczas montowania należy sprawdzić, czy
  — pompa została zamocowana w uchwycie.
  — kabel sieciowy jest wyprowadzony przez rowek i nie jest mocno załamany lub zaciśnięty.

Czyszczenie urządzenia

i Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku.

— Na pompie należy ze szczególną starannością wyczyścić zespół wirnika oraz obudowę pompy.

- W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środków czyszczących:

– Środek czyszczący PumpClean marki OASE.

– Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.

- Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.

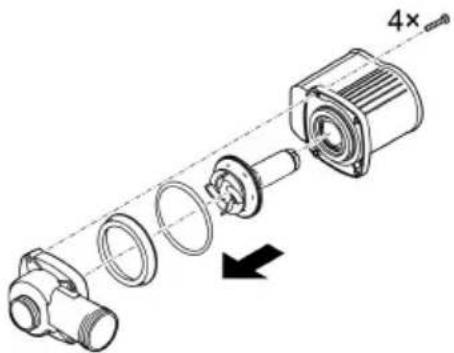

Wymiana zespołu wirnika

WSKAZÓWKA

Zespół wirnika posiada silny magnes, który przyciąga cząsteczki magnetyczne (np. wióry żelaza). Pozostawienie cząstek może spowodować nieodwracalne uszkodzenie zespołu wirnika i bloku silnika.

- Przed zamontowaniem zespołu wirnika należy starannie oczyścić z przyklejonych cząstek zanieczyszczeń.

• Rozłożyć blok silnika tak, jak pokazano na rysunku.
• Oczyścić podzespoły szczotką pod bieżącą, czystą wodą.
• Sprawdzić wszystkie części pod kątem uszkodzeń. Wymienić uszkodzone lub zużyte części.
• Blok silnika zmontować w chronologicznie odwrotnej kolejności.

Magazynowanie / Przechowywanie w okresie zimowym

Urządzenie należy wyłączyć z eksploatacji, gdy temperatura wody spadnie poniżej +4°C lub najpóźniej po prognozie wystąpienia przymrozków.

• Dokładnie wyczyścić urządzenie.
• Skontrolować urządzenie pod kątem uszkodzeń i w razie potrzeby wymienić uszkodzone elementy.
• Pompe należy przechowywać w stanie zanurzonym lub napełnioną wodą w miejscu nienarażonym na działanie mrozu. Nie zanurzać wtyczki sieciowej w wodzie!

Usuwanie usterek

Przegląd możliwych usterek

Usterka	Przyczyna	Środki zaradcze
Pompa nie uruchamia się	Brak napięcia sieciowego	Sprawdzić napięcie siecioweSkontrolować przewody
	Wadliwe podłączenie pompy do sterownika	Prawidłowo połączyć złącze wtykowe
	Pompa nie jest włączona	Pompę włączyć poprzez sterownik
Pompa nie tłoczy	Zatkana obudowa filtra	Wyczyścić obudowę filtra
	Silne zanieczyszczenie wody	Wyczyścić pompę. Pompa włącza się znów automatycznie po ochłodzeniu silnika.
	Parametry pracy pompy są regulo-wane na zbyt niskim poziomie	Na sterowniku zwiększyć prędkość obrotową pompy
	Zablokowany zespół wirnikowy	Wyciągnąć wtyczkę sieciową i usu-nąć przyczynę zablokowania. Po-nownie włączyć pompę.
Niewystarczające natężenie prze-pływu	Zatkana obudowa filtra	Wyczyścić obudowę filtra
	Za duże opory przepływu w prze-wodach zasilających	Użyć węża o większej średnicyDopasować stopniowaną koń-cówkę węża do średnicy wężaZredukować długość węża do niezbędnego minimumUnikać niepotrzebnych elementów łączących
	Parametry pracy pompy są regulo-wane na zbyt niskim poziomie	Na sterowniku zwiększyć prędkość obrotową pompy
Pompa wyłącza się po krótkim cza-sie pracy	Silne zanieczyszczenie wody	Wyczyścić pompę. Pompa włącza się znów automatycznie po ochło-dzeniu silnika.
	Zablokowany zespół wirnikowy	Wyciągnąć wtyczkę sieciową i usu-nąć przyczynę zablokowania. Po-nownie włączyć pompę.
	Pompa pracowała na sucho	Zalać pompę. W przypadku eksplo-atacji w stawie całkowicie zanurzyć urządzenie.

Komunikaty o błędach

Po usunięciu przyczyny usterki następuje automatyczny reset komunikatu o błędzie.

Komunikat o błę-dzie	Przyczyna	Środki zaradcze
Er-1	Brak podłączonej pompy albo brak połą-czenia z pompą	Sprawdzić prawidłowe podłączenie ka-bla pompyPodłączyć pompę do sterownika
Er-2	Błąd w komunikacji sterownik-pompa	Sprawdzić prawidłowe podłączenie ka-bla pompy.Podłączyć pompę do sterownika
Er-3	Za wysoka temperatura	Sprawdzić, czy występują niskie opory ruchu wirnika– Przy wysokich oporach ruchu wirnika pompy potrzebna jest duża mocZa wysoka temperatura otoczenia
Er-4	Za wysokie natężenie prądu	Sprawdzić, czy występują niskie opory ru-chu wirnikaPrzy wysokich oporach ruchu wirnika pompy potrzebna jest duża moc
Er-5	Pompa zablokowana	Sprawdzić pompę i usunąć przeszkodę
Er-6	Suchobieg pompy	Zanurzyć pompę w wodzieW przypadku ustawienia w miejscu su-chym zapewnić dostateczny dopływ wody
Er-7	Za wysokie napięcie	Pompę użytkować z prawidłowym napię-ciem sieciowymUrzadzenie nie nadaje się do występują-cego zakresu napięcia sieciowego
Er-8	Za niskie napięcie	Zastosować możliwe krótki przedłu-zacz do pompy.– W wyniku spadku napięcia w długich przewodach występuje zbyt niskie na-pięcie przy pompie.Zastosować przedłużacz do pompy o większym przekroju poprzecznym żył.– W wyniku spadku napięcia w przewo-dach o zbyt małym przekroju po-przecznym żył występuje zbyt niskie napięcie przy pompie.

Dane techniczne

Opis			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Napięcie przyłącza		V AC	220 ... 240	220 ... 240	220 ... 240
Częstotliwość sieci		Hz	50/60	50/60	50/60
Pobór mocy		W	23 ... 90	26 ... 120	33 ... 175
Stopień ochrony pompy			IP 68	IP 68	IP 68
Stopień ochrony sterownika		IP 44 IP 44 IP 44
Przyłącze	Strona ciśnie- nia	G 112 G2 G2
	Strona ssania	G 112 G 112 G 112
	Wąż	mm	25/32/38	25/32/38	25/32/38
Max. wydajność pompowania		l/h	8800	12000	17600
Max. wysokość pompowania		m	4,5	4,7	5,3
Powierzchnia dopływu filtra		cm ^2	810	810	810
Max. wielkość uziarnienia, duże zanieczyszczenia		mm	8	8	8
Maks. głębokość zanurzenia		m	4	4	4
Długość przewodu sieciowego sterownika		m	2	2	2
Długość kabla przyłączenio- wego pompy		m	10	10	10
Wymiary	Długość	mm	280	280	280
	Szerokość	mm	230	230	230
	Wysokość	mm	140	140	140
Masa		kg	4,4	5,0	5,35

Dopuszczalne parametry wody
Świeża woda, woda stawowa

Odczyn pH		6.8 ... 8.5
Twardość	^ dH	8 ... 15
Chlor wolny	mg/l	<0,3
Zawartość chlorków	mg/l	<250
Zawartość soli	%	<0,4
Sucha pozostałość	mg/l	<50
Temperatura	^ C	+4 ... +35

Części ulegające zużyciu

- Jednostka wirnikowa

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

▶ Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych.
▶ W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki odpadami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia.
▶ Przed przystąpieniem do utylizacji należy odciąć przewód zasilający urządzenia.

! VAROVÁNÍ
