MANUAL DE UTILIZADOR AquaMax Eco Classic 18000 C OASE

PT Instruções de uso

IT Istruzioni d'uso

DA Brugsanvisning

NO Bruksanvisning

SV Bruksanvisning

FI Käyttöohje

Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.
O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança

Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado.

• O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescrições e regulamentos nacionais e regionais.
  — Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Antes de cometar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

• Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes.
• O disjuntor de corrente de avaria (RCD) deve proteger o aparelho com valor máximo 30 mA (rated leakage current).
• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).
• Proteja de humidade fichas e tomadas abertas.

Operação segura

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.
• O aparelho já não pode ser utilizado nem reparado com o cabo de alimentação elétrica defeituosa. O cabo de alimentação não pode ser substituído.
• A unidade de rotor, no interior do aparelho, contém um ímã com forte campo magnético, passível de influir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o íman deve ser observada uma distância não inferior a 0,2 m.
• Não transporte nem puxe o aparelho pelo fio elétrico.
• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.
• Não efetue modificações técnicas do aparelho.
• Faça só os trabalhos, no aparelho, descritos nestas instruções.
• Utilize só peças de reposição originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.

Emprego conforme o fim de utilização acordado

O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros.
• Conforme as características técnicas obrigatórias. (→ Dados técnicos)
• Com a observação dos valores admissíveis para a água. (→ Valore permitidos da água)

O aparelho está sujeito a estas restrições:

• Não utilizar em piscinas.
• Nunca operar com outros líquidos que não a água.
• Nunca operar a bomba sem que seja percorrida por água.
• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizações industriais.
• De acordo com a CEM (compatibilidade eletromagnética), é um aparelho da classe A. Em zonas habitadas, o aparelho pode dar origem a interferências radioelétricas. Compete ao cliente adoptar as medidas adequadas.

Descrição do produto

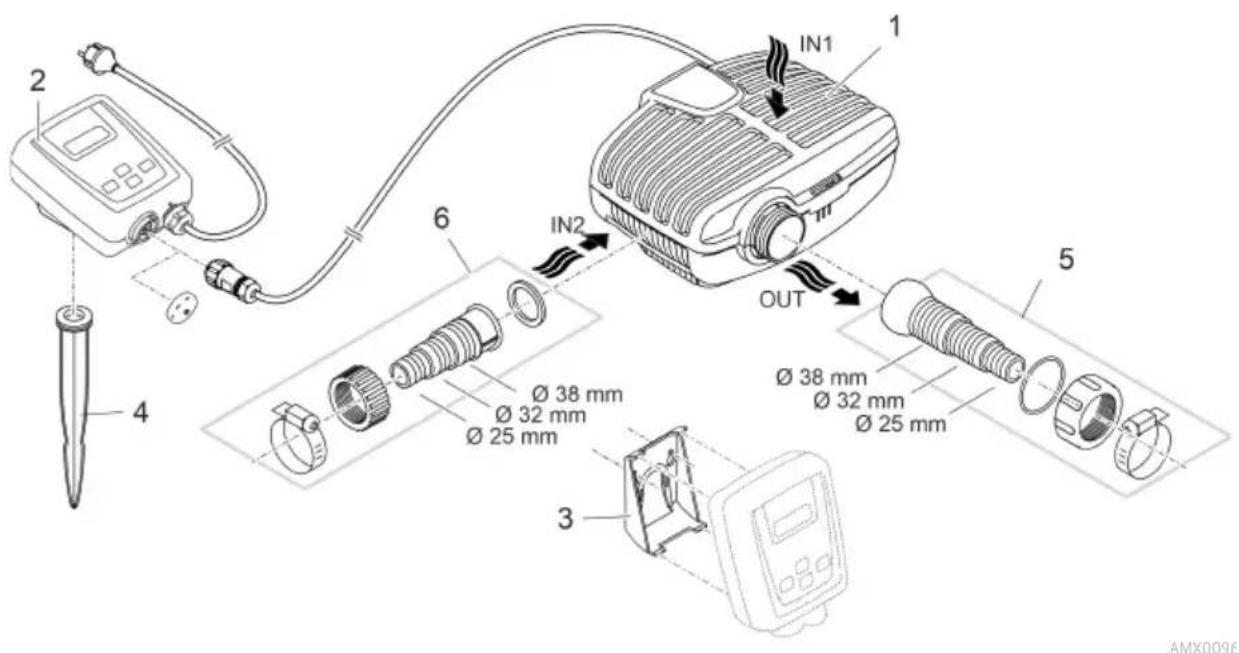

Descrição geral

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm AMX0096

□ A Descrição

1	Bomba-filtro
2	Controlador para o comando da velocidade de rotação da bomba-filtroComando através da aplicação OASE "Easy Switch"
3	Quadro de retenção para a montagem docontrolador na parede
4	Espeto de suporte para a instalação do controlador
5	Bocal escalonado com articulação esférica, vedação, porca de capa e braçadeira
6	Bocal escalonado com porca de capa e braçadeira

Símbolos sobre o aparelho

IP68 4.0 m		À prova de pó. À prova de água até 4 m de profundidade.
IP44		Protegido contra pó. Protegido contra respingos de água.Não mergulhar.
		Em caso de geada, desinstalar o aparelho.
		Eventuais perigos para pessoas com pacemakers.
		Proteger contra a radiação solar direta.
		Não deitar no lixo doméstico.
		Ler as instruções de uso.

Variantes de instalação

- Transporte de água através do cesto-filtro.

- Variante (b): Posicionar a bomba fora do tanque

- A bomba, sem cesto-filtro, deve ser colocada fora do tanque ou da piscina, mas abaixo do nível de água.

- Transporte de água mediante filtro-satélite ou skimmer.

Posicionar e conectar

A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água).

AVISO

Morte ou graves lesões quando o aparelho é operado numa piscina. Componentes elétricos defeituosos do aparelho são suscetíveis de pôr a água sob tensão elétrica perigosa.

▶ Operar o aparelho só quando não estão pessoas na água.

CUIDADO!

Componentes em rotação na área da tubuladura de aspiração e tubuladura de pressão. Risco de acidente ao meter a mão no interior das tubuladuras.

Cuidado: O aparelho parado devido à sobrecarga pode arrancar subitamente.

Mantenha as mãos afastadas da abertura da tubuladura de aspiração e tubuladura de pressão enquanto a ficha elétrica se encontrar cometada.
Se, com a operação do aparelho, as tubuladuras são livremente acessíveis, p. ex. quando não há mangueiras ligadas, coloque protetores anti-contato nas mesmas. O protetor anti-contato pode ser adquirido como acessório.

Todos os componentes do aparelho não podem ser expostos por muito tempo à radiação solar direta para impedir defeitos dos mesmos. Utilize, se necessário, uma cobertura prote-tora,

Colocar o aparelho na água

Conetar

Ainda não conete a ficha elétrica à caixa de tomada!

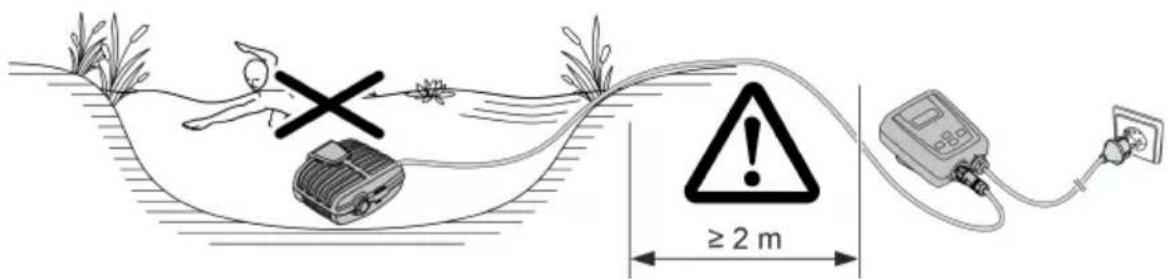

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• Para água lodosa ou muito suja, recomendamos que a bomba o os componentes (skimmer, filtro-satélite, ponto de saída no fundo) cometados ao lado de sucção sejam posicionados num sítio um pouco elevado, acima do fundo. Desta forma pode ser reduzida a aspiração de partículas o que aumenta a vida útil do rotor.
• Para operar a bomba, esta deve ficar coberta com, pelo menos, 10 cm de água. De contrário, a bomba pode aspirar ar.

≥ 2 m

AMX009C

i Com o cordão, a bomba pode ser tirada facilmente da água.

— Passar o cordão pelas aberturas circulares e atar à parte inferior do filtro.

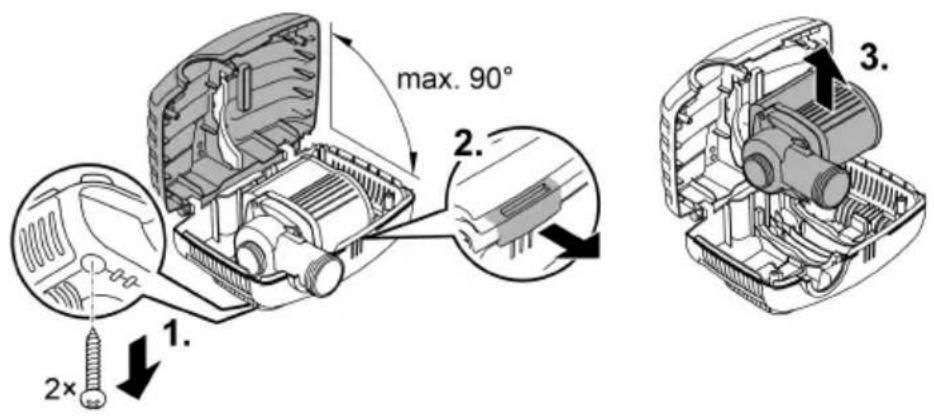

Colocar o aparelho fora do tanque

Para posicionamento fora do tanque, a bomba deve ser utilizada sem caixa-filtro.

Adaptar

max. 90° 1. 2× 2.

AMX0204

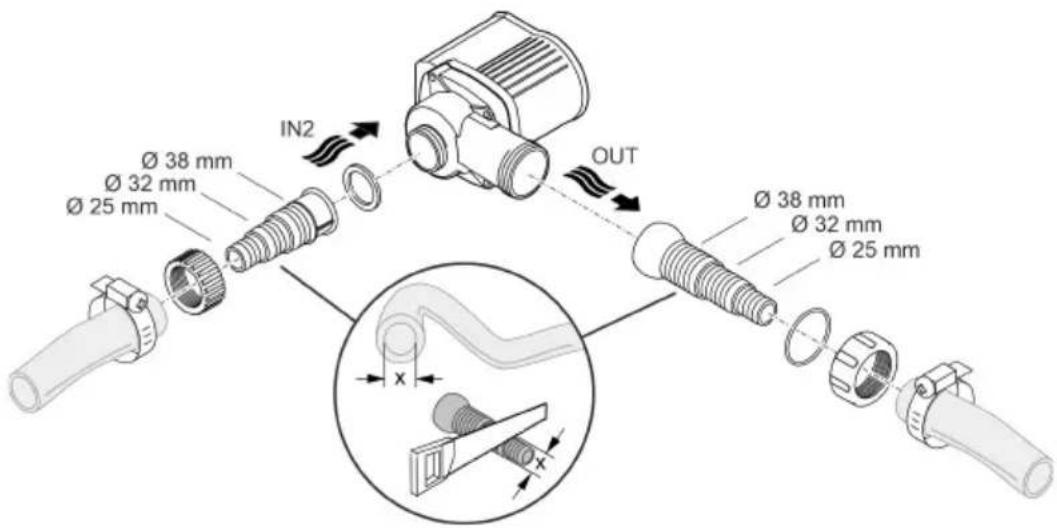

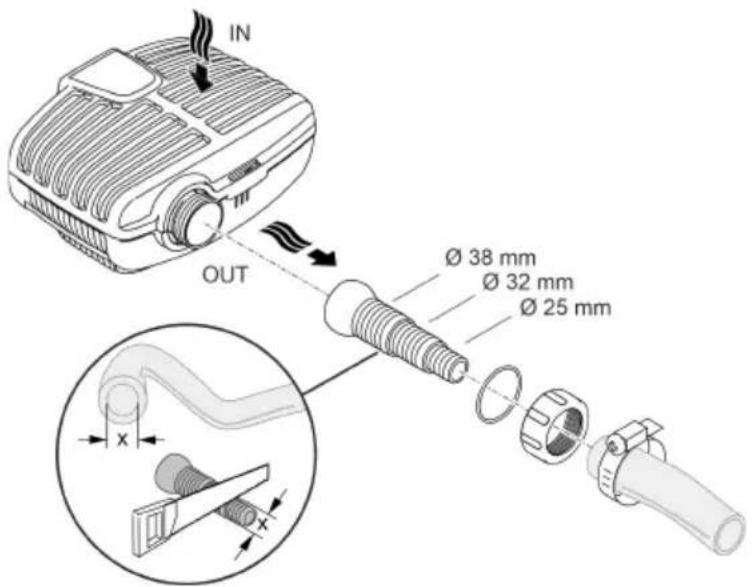

Conetar

• A entrada (IN) e a saía (OUT) permitem ligar tubos flexíveis ou rígidos.
• Os elementos de união para tubos flexíveis fazem parte do volume de entrega. A montagem dos mesmos está descrita abaixo.
• Um adaptador para tubos rígidos com DN75/DN110 existe como acessório (artigo número 35578).
• O diâmetro do tubo flexível do lado de sucção (IN) não pode ser menor do que o diâmetro do lado de pressão (OUT).
• Maior o diâmetro do tubo flexível, menor será a perda por fricção nos tubos e maior será o causal.
• O diâmetro do tubo flexível não pode ser desnecessariamente reduzido por um cânula. Se necessário, o comprimento da cânula deve ser reduzido conforme o diâmetro do tubo flexível.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Ainda não conete a ficha elétrica à caixa de tomada!

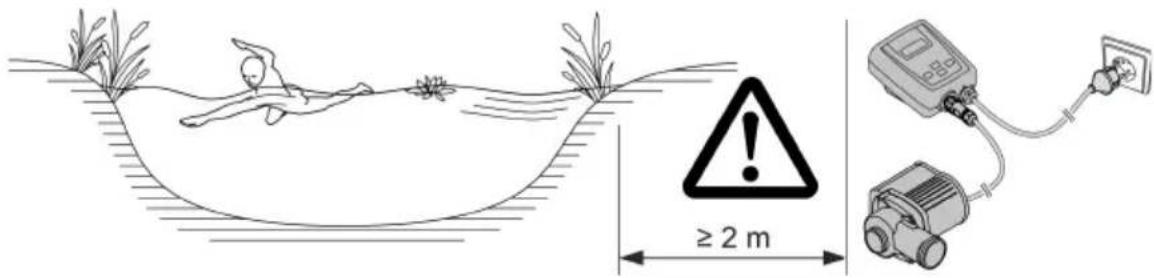

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• A bomba nunca pode fixar exposta à radiação solar direta.
• O local de operação deve apresentar-se bem ventilado para que a bomba não sobreaqueça. Temperaturas ambientes admissíveis (→ Dados técnicos)

≥ 2 m

AMX0085

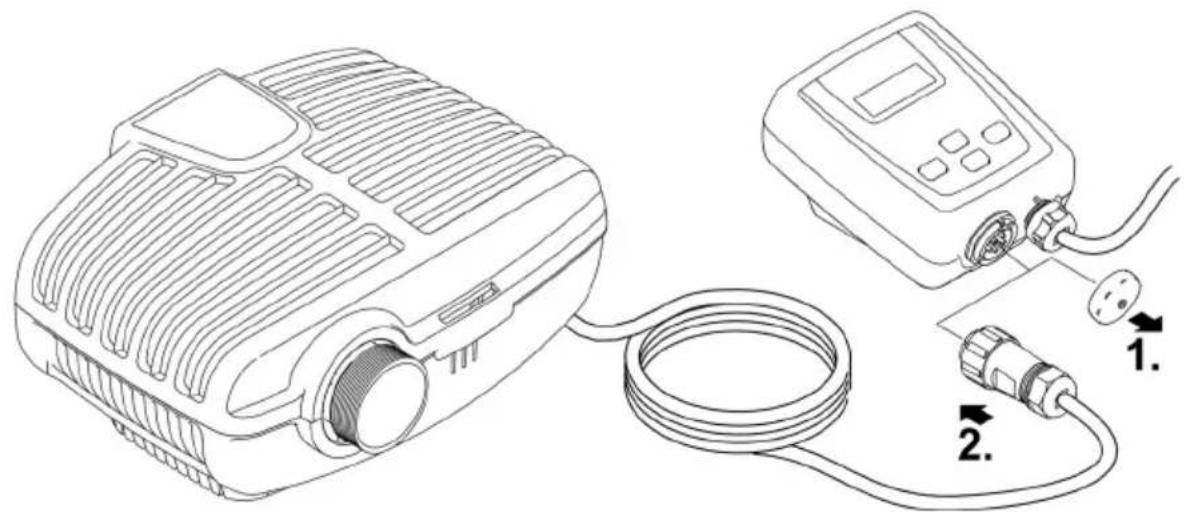

Conectar o controlador

Colocação em operação

NOTA

O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.

▶ Nunca conectar o aparelho a uma fonte de energia variável.

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruída.

▶ Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada ou percorrida. por água.

Ligar/Desligar

Ligar

A bomba e o controlador têm de estar conectados antes de o controlador ser ligado.

- Conectar primeiro o controlador à rede elétrica e depois ligar a bomba no controlador.

Desligar

- Desligar a bomba no controlador.

— Durante trabalhos no aparelho, desconectar o controlador da rede elétrica.

No momento do arranque e, seguidamente, quando em operação, a bomba cada 20 ... 40 minutos, realiza automaticamente o auto-teste pré-programado (Environmental Function Control (EFC)). Durante o teste, a bomba reconhece automaticamente se opera sem água (risco de bloqueio) ou se está mergulhada na água. No caso de operação sem água / bloqueio, a bomba desliga automaticamente após cerca de 60 - 120 segundos. Em caso de falha, desligue a alimentação elétrica e “afogue” a bomba ou tire o obstáculo. Depois, ligue o aparelho.

Operação

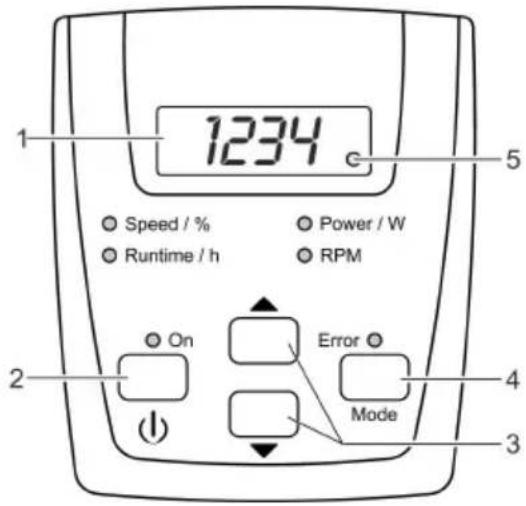

Vista geral do controlador

1234 Speed / % Runtime / h On Error Mode 5 Power / W RPM 2 3 4

AMX0087

Descrição		Função
1	Display LED de quatro dígitos	Indicação dos valoresDe série, é indicado o modo "Power / W".
2	Tecla "On/Off"	Ligar ou desligar a bomba
3	Teclas de seta	Aumentar ou diminuir a velocidade de rotação/potência
4	Tecla "Mode"	Selecionar o modo seguinteLigar/desligar a ligação via rádio
5	LED da ligação via rádio	O LED acende quando a ligação via rádio está ligada.O LED pisca em caso de ligação à aplicação OASE.
©	Speed / %Runtime / hPower / W RPM	O respetivo LED acende com o modo selecionado.No display é indicado o valor atual do modo.
©	ON	O LED acende com a bomba ligada.
©	Error	O LED acende em caso de erro.No display é indicado o código de erro. (→Mensagens de falha)

Funções de comando

Ligar/desligar a bomba

Proceder conforme descrito abaixo:

Info

Premir brevemente a tecla para ligar ou desligar a bomba.

A bomba desligada é indicada com OFF sobre o display.

Aumentar / diminuir velocidade de rotação

Proceder conforme descrito abaixo:

Info

Premir várias vezes ou manter pre-mida a tecla desejada para alterar a velocidade de rotação em percentagem.

• Margem de ajuste: 1% ... 100 %
- Incrementos: 1%
- O ajuste só é possível nos modos "Speed / %" ou "Power / W".
- O valor ajustado é atualizado diretamente.
- Ao premir uma tecla, o controlador muda automaticamente para o modo "Speed / %".

Após 15 segundos sem uma ação, o controlador muda automaticamente para o modo "Power / W".

Indicar valores de estado atuais

Proceder conforme descrito abaixo:

Info

Premir brevemente a tecla para seleccionar o modo seguinte.

Modo "Runtime / h"

• Indicação do total de horas de serviço da bomba
• Indicação até 9999 horas de serviço: Oa 9999
• Incrementos indicados: 1 hora
• Indicação a partir de 10000 até 99900 horas de serviço: 100H a 999H
• Incrementos indicados: 100 horas
• Exemplo: 0224 = 22 × 100 = 2200 horas de serviço

Modo "Power / W"

• Indicação do consumo de potência atual da bomba em Watt
• Tolerância: ±5 % do consumo de potência máx. (→ Dados técnicos)

Modo "RPM"

- Indicação da velocidade de rotação atual da bomba em rotações por minuto

Modo "Speed / %"

- Indicação da velocidade de rotação atual em percentagem - Margem de indicação: 1 a 100

Após 15 segundos sem uma ação, o controlador muda automaticamente para o modo "Power / W".

Ligar/desligar a ligação via rádio

Proceder conforme descrito abaixo:

Info

MODE

Manter a tecla premida durante mais de 10 segundos.

• Se for indicado bOF no display, isso significa que a ligação via rádio está desligada.
• Se for indicado bôm no display, isso significa que a ligação via rádio está ligada.
• O LED no display acende quando a ligação via rádio está ligada.
• O LED no display pisca em caso de ligação à aplicação OASE.
• (→ Vista geral do controlador)

- No estado de expedição, a ligação via rádio está ligada.

Após 15 segundos sem uma ação, o controlador muda automaticamente para o modo "Power / W".

Conectar o controlador ao smartphone/tablet

A distância máxima para uma comunicação sem interferências entre controlador e smartphone/tablet depende da potência de emissão do smartphone/tablet. Muros, paredes em betão armado, objetos metálicos maiores, assim como arbustos e árvores, atenuam as ondas de rádio e diminuem a distância.

Proceder conforme descrito abaixo:

Info

1.	Descarregar e instalar a aplicação OASE "Easy Switch" no smartphone/tablet.	A aplicação OASE está disponível para iOS (Appstore) e Android (Playstore).
2.	Caso ainda não tenha sido feito, ligar a ligação via (→ Ligar/desligar a ligação via rádio) rádio no controlador.
3.	Ligar a função Bluetooth no smartphone/tablet.	-
4.	Iniciar a aplicação "Easy Switch".	Após uma breve pesquisa são listados os produtos disponíveis.
5.	Seleccionar a bomba desejada.	No controlador é indicado durante dois minutos um código de autenticação.
6.	Introduzir o código de autenticação no smartphone/tablet.	Quando a ligação for bem sucedida, a indicação muda para o lado de comando da bomba.A bomba pode agora ser comandada através do smartphone/tablet.O LED no display do controlador pisca.(→ Vista geral do controlador)

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparelho e reativar automaticamente.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente.

- Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Desmontar o aparelho

• Desconete a ficha e separe todos os pontos de ligação.
• Desmonte o aparelho como mostra a figura.

max. 90° 1. 2× 2.

AMX0204

• Monte o aparelho pela ordem inversa à da desmontagem.
  • Verifique, na montagem, que
• a bomba se encontra fixa no suporte.
• o fio elétrico é passado pela ranhura da caixa e que não apresenta dobraduras bruscas nem pontos de entalamento.

Limpar o aparelho

i Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano. — Limpar cuidadosamente o rotor e a carcaça da bomba.

• Solventes de limpeza adequados para remover aderências calcificadas resistentes:
• Solvente PumpClean para limpar bombas, fabricante: OASE.
  — Detergente doméstico, desprovido de vinagre e cloro.
• Após a limpeza, lavar todas as peças em abundante água limpa.

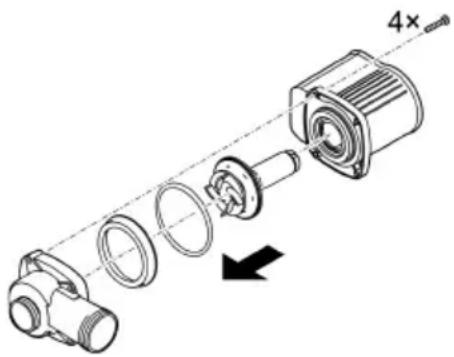

Substituir a unidade de rotor

NOTA

A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro). Eventuais partículas não removidas são susceptíveis de provocar danos irreparáveis da unidade de rotor e do bloco do motor.

• Desmonte o bloco do motor conforme mostrado na figura.
• Limpe os componentes com uma escova e água limpa.
• Verifique se existem danos nas peças. Substitua as peças danificadas ou desgastadas.
• Monte o bloco do motor na ordem inversa à desmontagem.

Desative o aparelho quando a temperatura da água for inferior a +4°C ou, o mais tardar, quando estiver prevista geada.

• Limpe minuciosamente o aparelho.
• Controle a ausência de defeitos do aparelho e substitua peças defeituosas.
• Guarde a bomba quando mergulhada em água ou enchida de água e à prova de geada. Nunca mergulhe a ficha elétrica na água!

Eliminação de falhas
Vista geral de possíveis avarias

Avaria	Causa	Resolução
A bomba não arranca	Tensão elétrica ausente	• Controlar a tensão elétrica• Controlar o cabo de alimentação
	Conexão da bomba no controlador com erro	Estabelecer uma ligação de ficha correta
	Bomba não ligada	Ligar a bomba no controlador
A bomba não funciona	Filtro está entupido	Limpar todo o filtro
	Água muito suja	Limpar a bomba. Após o arrefecimento do motor, a bomba liga automaticamente.
	Bomba com regulação demasiado baixa	Aumentar a velocidade de rotação da bomba no controlador
	Rotor bloqueado	Desconectar a ficha elétrica e desbloquear o rotor. Depois, ligar a bomba.
Caudal de água insuficiente	Filtro está entupido	Limpar todo o filtro
	Perdas demasiado altas nas man-gueiras alimentadoras	• Utilizar mangueira com maior diâmetro• Adaptar o bocal escalonado ao diâmetro da mangueira• Reduzir ao mínimo necessário o comprimento das mangueiras• Evitar elementos de ligação des-necessários
	Bomba com regulação demasiado baixa	Aumentar a velocidade de rotação da bomba no controlador
Bomba desliga após pouco tempo de funcionamento	Água muito suja	Limpar a bomba. Após o arrefecimento do motor, a bomba liga automaticamente.
	Rotor bloqueado	Desconectar a ficha elétrica e desbloquear o rotor. Depois, ligar a bomba.
	Bomba funciona em seco	Encher a bomba com água. Mergulhar totalmente a bomba na água do tanque/lago de jardim.

Mensagens de falha

Após a eliminação do erro, a mensagem de erro é reposta automaticamente.

Mensagem de erro	Causa	Resolução
Er1	Nenhuma bomba conectada ou falta liga-ção à bomba	Verificar o cabo que liga à bomba quanto a um ajuste corretoConectar a bomba ao controlador
Er2	Erro de comunicação controlador-bomba	Verificar o cabo que liga à bomba quanto a um ajuste correto.Conectar a bomba ao controlador
Er3	Temperatura excessiva	Verificar se o rotor se move com facilidade-Se o rotor apresentar dificuldades no movimento, a bomba está a precisar de demasiada potênciaA temperatura ambiente é muito alta
Er4	Excesso de corrente	Verificar se o rotor se move com facilidadeSe o rotor apresentar dificuldades no movimento, a bomba está a precisar de demasiada potência
Er5	Bomba bloqueada	Verificar a bomba e remover o obstáculo
Er6	Funcionamento em seco	Mergulhar a bomba na águaEm caso de instalação em local seco, garantir a entrada de água
Er7	Sobretensão	Operar a bomba com uma tensão de rede corretaO aparelho não é adequado para a margem de tensão de rede existente
Er8	Subtensão	Manter o cabo de extensão à bomba tão curto quanto possível.Devido à queda de tensão em cabos compridos, a tensão na bomba é demasiado baixa.Utilizar um cabo de extensão à bomba com uma maior secção transversal dos condutores.Devido à queda de tensão em cabos com uma secção transversal dos condutores demasiado pequena, a tensão na bomba é demasiado baixa.

Dados técnicos

Descrição			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Tensão de conexão		V AC	220 ... 240	220 ... 240	220 ... 240
Frequência		Hz	50/60	50/60	50/60
Consumo de energia		W	23 ... 90	26 ... 120	33 ... 175
Tipo de proteção da bomba			IP 68	IP 68	IP 68
Tipo de proteção do controlador		IP 44 IP 44 IP 44
Ligação	Lado de pressão	G1 12 G2 G2
	Lado de sucção	G1 12 G1 12 G1 12
	Mangueira	mm	25/32/38	25/32/38	25/32/38
Capacidade máxima bomba		l/h	8800	12000	17600
Altura de elevação máxima		m 4,5	4,7	5,3
Área de entrada do filtro		cm ^2	810	810	810
Tamanho máx. do grão, suji-dade grossa		mm	8	8	8
Profundidade máx. de imersão		m	4	4	4
Comprimento do cabo de ali-mentação do controlador		m	2	2	2
Comprimento do cabo de liga-ção da bomba		m	10	10	10
Dimensões	Comprimento	mm	280	280	280
	Largura	mm	230	230	230
	Altura	mm	140	140	140
Peso		kg	4,4	5,0	5,35

Valore permitidos da água
Água fresca, água do tanque

Valor ph		6.8 ... 8.5
Dureza	°dH	8 ... 15
Cloro livre	mg/l	<0,3
Teor de cloreto	mg/l	<250
Teor de sais	%	<0,4
Total de residuo seco	mg/l	<50
Temperatura	°C	+4 ... +35

Peças de desgaste

- Rotor

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

▶ O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.
Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
- Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.

AVVERTENZA
