РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Classic 18000 C OASE

BG Упътване за употреба

▶ Преди да бъркате във водата, изключете всички електрически уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт поради токов удар.
▶ Този уред може да се използва от деца от 8-годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.

Указания за безопасност

Електрическа връзка

• По отношение на електрическата инсталация на открито важат специални правила. Електрическата инсталация трябва да се изпълнява само от електротехник.
  – Електротехникът е квалифициран въз основа на своето професионално образование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания.
  – При въпроси и проблеми се обръщайте към електроспециалист.
• Свързвайте уреда само ако електрическите данни на уреда и електрозахранването съвпадат.
• Свързвайте уреда само към инсталирана според предписанията контактна кутия.
• Уредът трябва да е обезопасен с дефектнотокова защита (RCD) с номинален ток на утечка от максимум 30 mA.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Защитете отворените щепсели и контакти от влага.

Безопасна експлоатация

• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.
• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.
• Не носете, съответно не теглете уреда за електрическия проводник.
• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.
• Никога не извършвайте технически промени по уреда.
• По уреда извършвайте само работите, които са описани в настоящото ръководство.
• Използвайте само оригинални резервни части и аксесоари.
• При проблеми се обърнете към оторизирания сервис или към OASE.

Употреба по предназначение

Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.
• При спазване на техническите данни. (→ Технически данни)
• При спазване на допустимите стойности на водата. (→ Допустими стойности на водата)

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.
• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.
• Не свързвайте към водоснабдяването на къщата.
• Не използвайте уреда за производствени или промишлени цели.
• По отношение на EMC (електромагнитна съвместимост) това е уред от клас А. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.

1	Филтрираща помпа
2	Контролер за управление на оборотите на филтриращата помпа• Управление чрез приложението OASE "Easy Switch"
3	Държач за стенен монтаж на контролера
4	Прът за забиване в земята за монтаж на контролера
5	Стъпаловиден накрайник за маркуч със сферичен шарнир, уплътнение, холендрова гайка и скоба за маркуч
6	Стъпаловиден накрайник за маркуч с холендрова гайка и скоба за маркуч

Символи върху уреда

IP68 4.0 m		Прахоустойчива. Водоустойчив до 4 m.
IP44		Защитено от прах. Защитен срещу водни пръски. Не потапяйте под вода.
		При замръзване деинсталирайте уреда.
		Възможен риск за хора с пейс-мейкъри.
		Да се пази от слънчеви лъчи.
		Не изхвърляйте с обикновените битови отпадъци.
		Прочетете ръководството за употреба.

Варианти за монтаж

– Помпата се позиционира в езерото, респ. басейна.

– Подаването на вода е през филтърната кошница.

– Помпата се монтира без филтърна кошница извън езерото, респ. басейна, но под нивото на водата.

– Подаването на вода е през сателитен филтър или скимер.

Монтаж и свързване

Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата).

ПРЕДУПРЕЖДЕНИЕ

Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Дефектни електрически компоненти на уреда поставят водата под опасно електрическо напрежение.

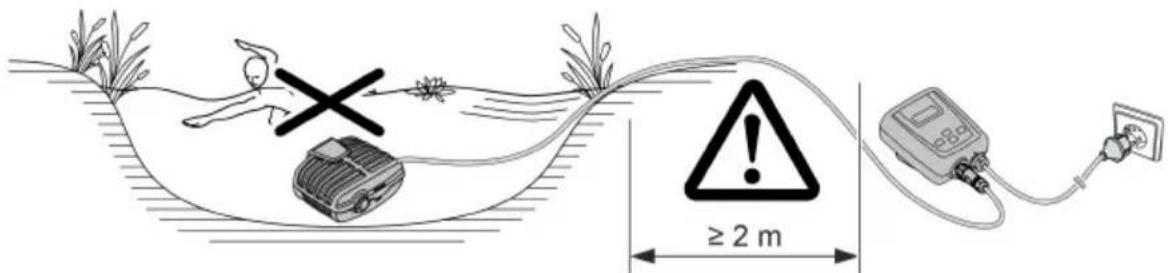

▶ Използвайте уреда само ако във водата няма хора.

ВНИМАНИЕ

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрайник. Възможни са наранявания, ако бръкнете в накрайниците.

Обърнете по-специално внимание на: Спрял поради претоварване уред може неочаквано да се стартира!

▶ Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен.
▶ Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите възможността за допир до тях. Защитата от допир се предлага като принадлежност.

Всички компоненти на уреда не бива да бъдат подлагани за дълго време на пряка слънчева светлина, тъй като това може да доведе до повреда. За целта използвайте предпазен капак.

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Препоръчваме, при затлачена или замърсена вода помпата, респективно свързаните от страната на засмукването компоненти (скимер, сателитен филтър, дънен сифон и т.н.) да бъдат инсталирани повдигнато над дъното. По този начин се намалява засмукването на частици, което увеличава експлоатационния живот на ходовия модул.
• Използвайте помпата само когато е покрита с най-малко 10 см вода. В противен случай тя може да изтегли въздух.

≥ 2 m

AMX0090

① Чрез въжето можете просто да изтеглите помпата от водата.

– Изтеглете въжето през кръглите отвори върху долната скоба на филтъра и го завържете на възел.

Поставете уреда сух

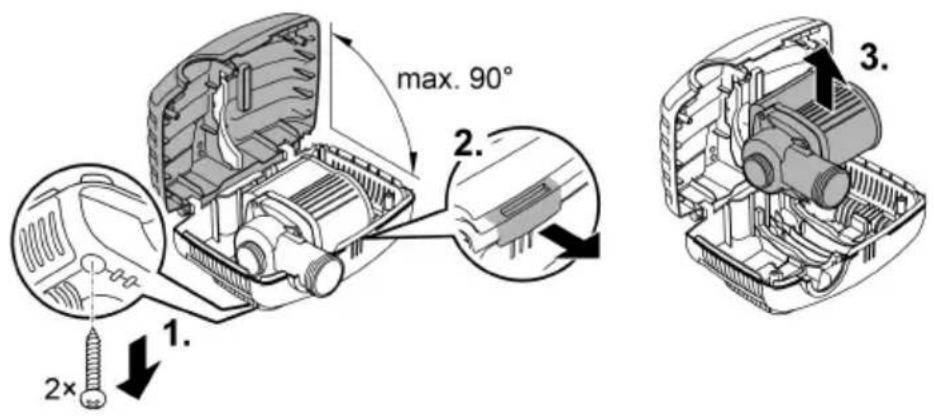

При сух монтаж помпата трябва да се монтира без корпуса на филтъра.

Преоборудване

max. 90° 1. 2× 2.

AMX0204

Свързване

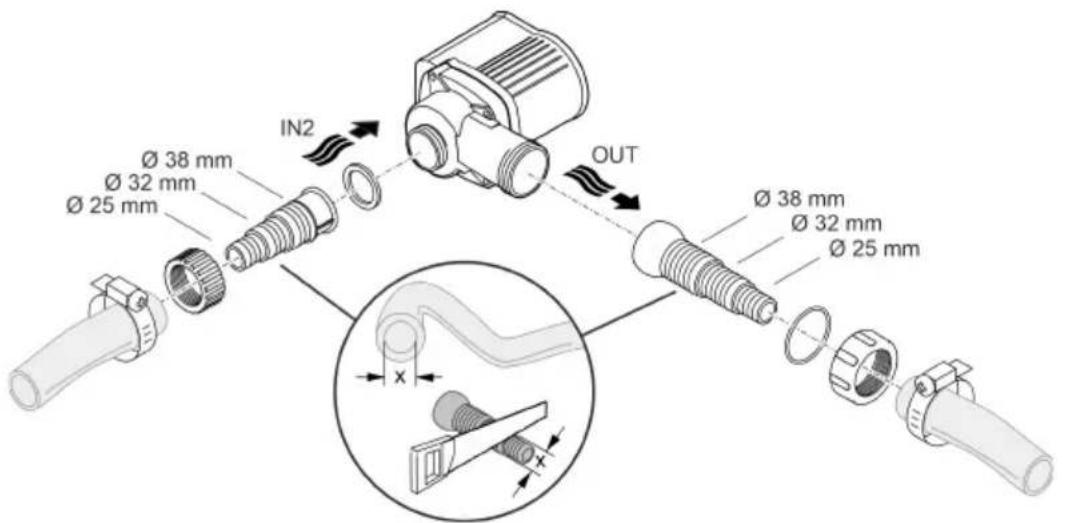

• На входа (IN) и на изхода (OUT) могат да бъдат свързани маркучи или тръби.
  – Накрайниците за маркучи са включени в доставката. Техният монтаж е описан по-нататьк.
  – Адаптер за тръби с DN75/DN110 се предлага като принадлежност (артикул № 35578).
• Маркучът от страната на засмукване (IN) не бива да бъде с по-малък диаметър от маркуча от страната на налягането (OUT).
• Колкото по-голям е диаметърът на маркуча, толкова по-малки са загубите от триене в линиите и толкова по-добър е дебитьт.
• Диаметърът на маркуча не бива да бъде ограничаван ненужно с накрайник. Скъсете накрайника на маркуча, ако е необходимо в съответствие с диаметъра на маркуча.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Помпата не бива да бъде излагана на пряка слънчева светлина.

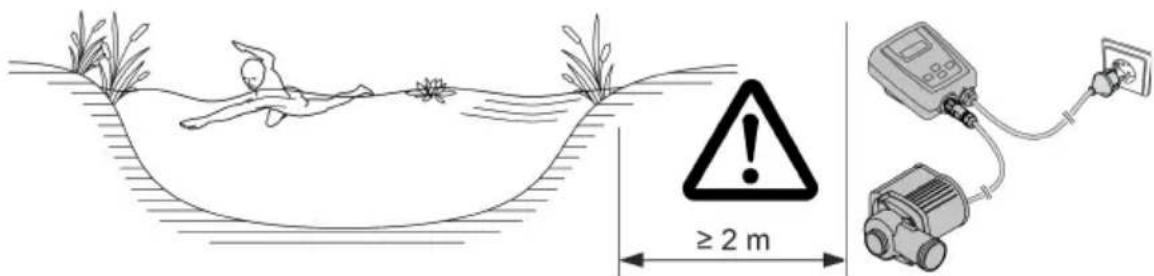

• Мястото на разполагане трябва да бъде с достатъчно проветряване, за да не прегрее помпата. Допустими температури на обкръжението (→ Технически данни)

≥ 2 m

AMX0089

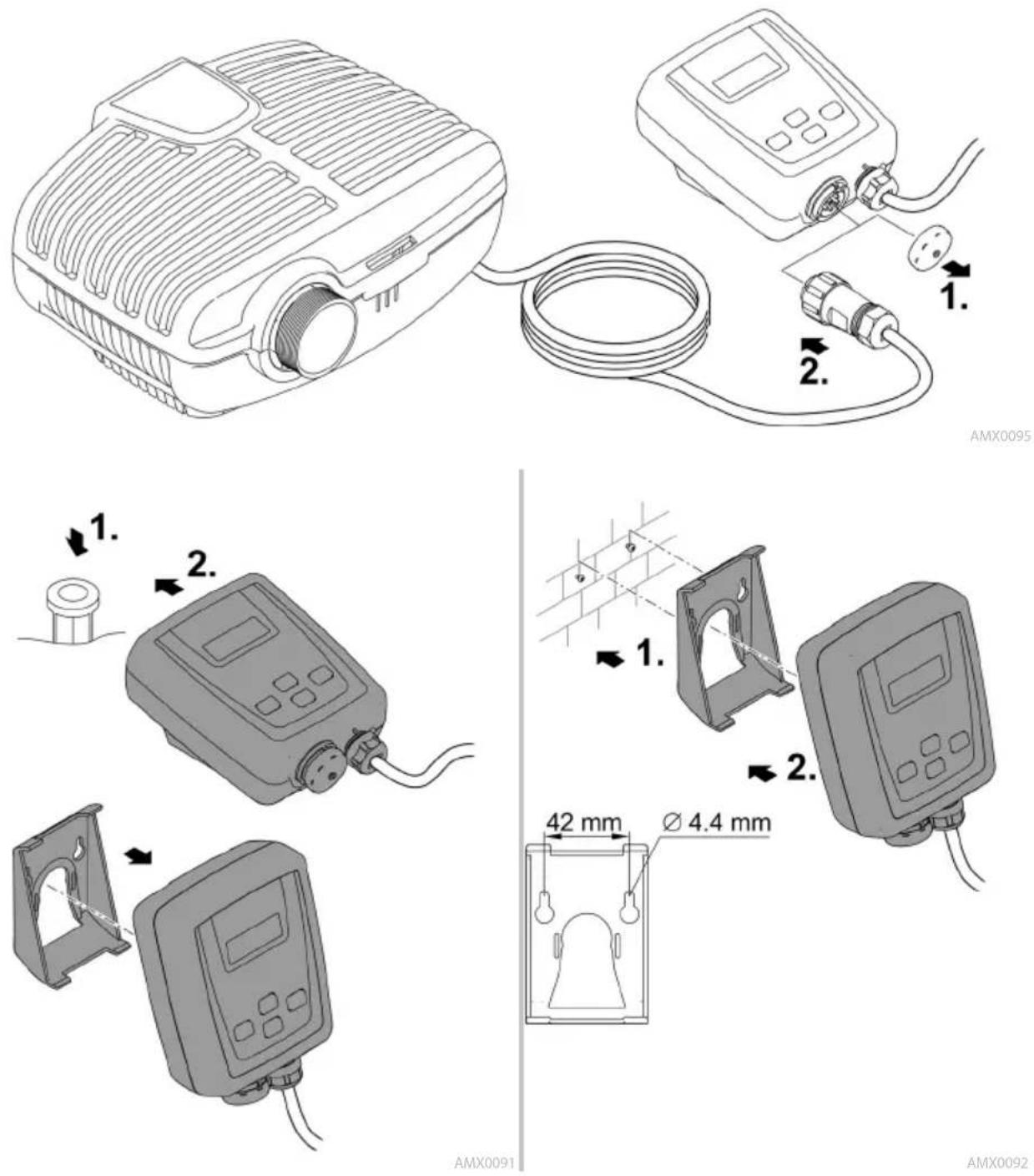

Свързване на контролера

AMX0095 1. 2. 1. 2. 1. 2. 42 mm Ø 4.4 mm AMX0091 AMX0092

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електрически компоненти.

▶ Не свързвайте уреда към електрозахранване с димер.

УКАЗАНИЕ

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде разрушена.

▶ Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

Включване

Помпата и контролерът трябва да са свързани, преди контролерът да се включи.

- Първо свържете контролера към захранващата мрежа, след това включете помпата от контролера.

Изключване

- Изключете помпата от контролера.

– При работи по уреда изключвайте контролера от захранващата мрежа.

При пускане в действие и в последствие по време на експлоатация помпата автоматично изпълнява на всеки 20 ... 40 минути тест (Environmental Function Control – контрол на екологичните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на режим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В случай на повреда прекъснете електрозахранването и „наводнете помпата“, съответно отстранете проблема. След това отново можете да експлоатирате уреда.

Обслужване

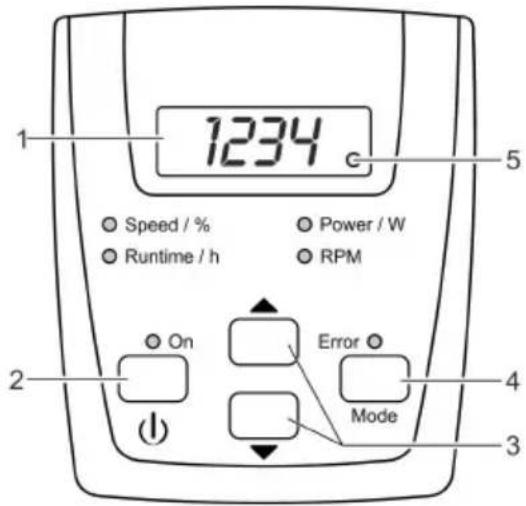

Преглед на контролера

1234 Speed / % Runtime / h On Error Mode 5 Power / W RPM 2 3 4

AMX0087

Описание	Функция
Четирипозиционен светоди-оден дисплей	Показане на стойноститеСтандартно се показва режимът "Power / W".
Бутон "Вкл./Изкл."	Включване или изключване на помпата
Бутони Стрелки	Увеличаване или намаляване на оборотите/мощността
Бутон "Режим"	Избиране на следващ режимВключване/изключване на радиовръзката
Светодиод радиовръзка	Светодиодът свети при включена радиовръзка.Светодиодът мига при свързване с приложението OASE.
Speed / %Runtime / hPower / W RPM	При избран режим свети съответният светодиод.На дисплея се показва актуалната стойност на режима.
ON	Светодиодът свети при включена помпа.
Error	Светодиодът свети при грешка.На дисплея се показва кодът на грешката.(→ Съобщения за грешки)

Включване/изключване на помпата

Натиснете бутона за кратко, за да включите или изключите помпата.

При изключена помпа на дисплея се показва "OFF".

Увеличаване/намаляване на оборотите

Натиснете желания бутон ня- колко пъти или го задръжте на- тиснат, за да промените про- цента на оборотите.

• Регулируем диапазон: 1 % ... 100 %
• Стойност на стъпките: 1 %
- Настройката е възможна само в режимите "Speed / %" или "Power / W".
- Настроената стойност се възприема директно.
- С натискане на произволен бутон контролерът автоматично превключва в режим "Speed / %".

След 15 s без обслужване контролерът автоматично превключва в режим "Power / W".

Показване на актуални стойности за статус

Процедирайте по следния начин		Информация
	Натиснете бутона за кратко, за да изберете следващия режим.	Режим "Runtime / h"Показане на всички работни часове на помпатаПоказане на до 9999 работни часа:0 до 9999–Показана стойност на стъпките: 1 часПоказане на от 10000 до 99900 работни часа:100H до 999H–Показана стойност на стъпките: 100 часа–Пример:022H= 22 × 100 = 2200 работни часаРежим "Power / W"Индикация на актуалната консумирана мощност на помпата във ватове–Толеранс: ±5 % от макс. консумирана мощност. (→ Технически данни)Режим "RPM"Iндикация на актуалните обороти на помпата в обороти в минутаРежим "Speed / %"Индикация на актуалните обороти в проценти–Диапазон на показанието:1 до 100След 15 s без обслужване контролерът автоматично превключва в режим "Power / W".

Включване/изключване на радиовръзката

Процедирайте по следния начин		Информация
	Задръжте бутона натиснат за повече от 10 s.	Ако на дисплея се покаже b_0F , радиовръзката е изключена.Ако на дисплея се покаже b_0n , радиовръзката е включена.– Светодиодът на дисплея свети при включена радиовръзка.– Светодиодът на дисплея мига при свързване с приложението OASE.– (→ Преглед на контролера)В състоянието на доставка радиовръзката е включена.След 15 s без обслужване контролерът автоматично превключва в режим "Power / W".

Свързване на контролера със смартфона/таблета

Максималното разстояние за безпроблемна комуникация между контролера и смартфона/таблета зависи от предавателната мощност на смартфона/таблета. Зидове, стени от стоманобетон, големи метални предмети, храсти и дървета заглушават радиовълните и намаляват разстоянието.

Процедирайте по следния начин	Информация
1. На смартфона/таблета свалете и инстали-райте приложението OASE "Easy Switch".	Приложението OASE е налично за iOS (Appstore) и Android (Playstore).
2. Включете радиовръзката от контролера, ако това все още не е направено.	(→ Включване/изключване на радиовръзката)
3. От смартфона/таблета включете функцията Bluetooth.	–
4. Стартирайте приложението "Easy Switch".	След кратко търсене се показва списък на на-личните продукти.
5. Изберете желаната помпа.	На контролера в продължение на две минути се показва код за идентификация.
6. Въведете кода за идентификация в смартфона/таблета.	При успешно свързване показанието превк-лючва на страницата за управление на пом-пата.Сега помпата може да се управлява от смартфона/таблета.Светодиодът на дисплея на контролера мига. (→ Преглед на контролера)

Почистване и поддръжка

ВНИМАНИЕ

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда контролни функции могат да изключат уреда и да го включат отново самостоятелно.

▶ Преди работа по уреда извадете щепсела от контакта.

УКАЗАНИЕ

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда.

▶ Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

Разглобяване на уреда

• Изключете мрежовия адаптер и разединете всички връзки.
• Разглобете уреда, както е показано на изображението.

max. 90° 1. 2x 2.

AMX0204

• Сглобете уреда в обратна последователност.
• След сглобяване проверете дали:

– помпата е захваната в държача.

— мрежовият кабел е изкаран през жлеба в корпуса и не е силно прегънат или за- щипан.

Почистете уреда

① Почиствайте уреда при необходимост, но най-малко 2 пъти годишно. – На помпата почиствайте особено работния елемент и корпуса.

• Препоръчани почистващи препарати при упорити варовикови отлагания:
  – Почистващ препарат за помпата PumpClean от OASE.
  – Домакински почистващ препарат без съдържание на оцет и хлор.
• След почистването изплакнете основно всички части с чиста вода.

Смяна на двигателя

УКАЗАНИЕ

Работният елемент съдържа силен магнит, който привлича магнитни частици (напр. железни стружки). Останалите частици могат да предизвикат непоправими щети по работния елемент и двигателния блок.

▶ Преди монтирането старателно почистете работния елемент от полепнали частици.

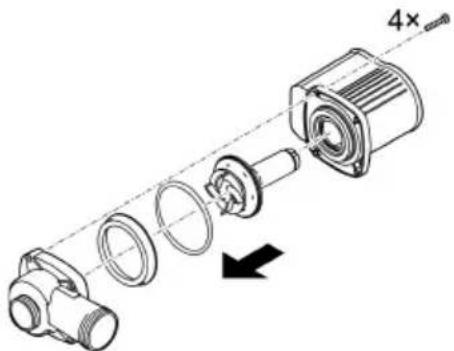

• Разглобете двигателния блок, както е показано на изображението.
• Почистете компонентите с четка под чиста вода.
• Проверете всички части за повреда. Сменете повредените или износените части.
• Сглобете двигателния блок в обратна последователност.

Съхранение/Зазимяване

Изведете уреда от употреба при температури на водата под +4°C или най-късно при очаквани минусови температури.

• Почистете уреда обстойно.
• Проверете уреда за повреди и заменете повредените части, ако е нужно.

- Съхранявайте помпата потопена под или напълнена с вода в защитена от замръзване среда. Не потапяйте щепсела във водата!

Отстраняване на неизправности
Преглед на възможни неизправности

Неизправност	Причина	Помощ за отстраняване
Помпата не се задейства	Липсва напрежение в мрежата	Проверете напрежението в мрежатаПроверете захранващите проводници
	Свързването на помпата към контролера е неправилно	Направете правилното щепселно съединение
	Помпата не е включена	Включете помпата от контролера
Помпата не изпомпва	Корпусът на филтъра е задръстен	Почистете филтрите
	Силно замърсена вода	Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
	Помпата е регулирана на твърде намалени обороти	От контролера увеличете оборотите на помпата
	Работният елемент е блокиран	Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
Недостатьчен дебит	Корпусът на филтъра е задръстен	Почистете филтрите
	В захранващите тръбопроводи има прекалено много загуби	Изберете по-голям диаметър на маркучаПригодете стъпаловидния накрайник за маркуч към диаметъра на маркучаНамалете дължината на маркучите до необходимия минимумИзбягвайте ненужните съединителни части
	Помпата е регулирана на твърде намалени обороти	От контролера увеличете оборотите на помпата
След кратко време на работа помпата изключва	Силно замърсена вода	Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
	Работният елемент е блокиран	Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
	Помпата е работила на сухо	Напълнете помпата с вода. При работа във воден басейн потапяйте уреда изцяло.

Съобщения за грешки

След отстраняването на грешката съобщението за грешка се нулира автоматично.

Съобщение за грешка	Причина	Помощ за отстраняване
Er1	Не е свързана помпа или няма връзка с помпата	Проверете кабела към помпата за правилно положениеСвържете помпата към контролера
Er2	Грешка в комуникацията контролер – помпа	Проверете кабела към помпата за правилно положение.Свържете помпата към контролера
Er3	Превишена температура	Проверете дали работният елемент има лек ход– При работен елемент със затруднен ход помпата се нуждае от твърде много мощностТемпературата на заобикалящата среда е твърде висока
Er4	Свръхток	Проверете дали работният елемент има лек ходПри работен елемент със затруднен ход помпата се нуждае от твърде много мощност
Er5	Помпата е блокирала	Проверете помпата и отстранете препятствието
Er6	Работа на сухо	Потопете помпата във водатаПри монтиране на сухо осигурете подаване на вода
Er7	Свръхнапрежение	Работете с помпата при правилно напрежение в мрежатаУредът не е подходящ за наличния диапазон на напрежение в мрежата
Er8	Ниско напрежение	По възможност поддържайте удължителния кабел на помпата къс.– При спадане на напрежението при дълги кабели напрежението на помпата е твърде ниско.Използвайте удължителен кабел за помпата с по-голямо сечение.– При спадане на напрежението при кабели с твърде малко сечение напрежението на помпата е твърде ниско.

Технически данни

Описание			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Захранващо напрежение		V AC	220 ... 240	220 ... 240	220 ... 240
Мрежова честота		Hz	50/60	50/60	50/60
Консумирана енергия		W	23 ... 90	26 ... 120	33 ... 175
Тип защита, помпа			IP 68	IP 68	IP 68
Тип защита, контролер			IP 44	IP 44	IP 44
Свързване	Напорна страна		G112	G2	G2
	Всмукателна страна		G112	G112	G112
	Маркуч	mm	25/32/38	25/32/38	25/32/38
Макс. мощност на изпомпване		л/ч	8800	12000	17600
Максимална височина на изпомпване		m	4,5	4,7	5,3
Подаваща площ на фил-търа		cm^2	810	810	810
Макс. зърнометрия, едри замърсявания		mm	8	8	8
Максимална дълбочина		m	4	4	4
Дължина на проводника за свързванекъм мрежата, контролер		m	2	2	2
Дължина на захранващия кабел, помпа		m	10	10	10
Размери	Дължина	mm	280	280	280
	Широчина	mm	230	230	230
	Височина	mm	140	140	140
Тегло		kg	4,4	5,0	5,35

Допустими стойности на водата

Чиста вода, вода от воден басейн

pH-стойност		6,8 ... 8,5
Твърдост	°dH	8 ... 15
Свободен хлор	mg/l	<0,3
Хлоридно съдържание	mg/l	<250
Съдържание на сол	%	<0,4
Общ сух остатък	mg/l	<50
Температура	°C	+4 ... +35

Бързо износващи се части

- Работен елемент

Изхвърляне

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

▶ Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.
▶ При въпроси се обърнете към местен пункт за събiranе на отпадъци. Там ще получите информация за правилното изхвърляне на уреда.
▶ Направете уреда негоден за употреба, като отрежете кабелите.

! УВАГА!
