ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Classic 18000 C OASE

UK Посібник з експлуатації

▶ Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Інструкція з техніки безпеки

Електричне приєднання

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні правила. Електромонтажні роботи може виконувати лише кваліфікований електрик.
  – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати можливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм.
  – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.
• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мере- жевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Не переносьте і не тягніть пристрій за електричний кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Не здійснюйте технічних змін у пристрої.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків.
• Відповідно до технічних характеристик. (→ Технічні характеристики)
• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики води)

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не перекачуйте іншу рідину, крім води.
• Ніколи не експлуатувати без подачі води.
• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами
• Не підключати до водопроводу в будинку.
• Не для комерційного або промислового використання.
• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У житлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.

Опис виробу Огляд

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

AMX0096

□ A Опис

1	Фільтр-насос
2	Контролер для регулювання швидкості фільтруючого насосаУправління за допомогою додатка OASE "Easy Switch"
3	Каркас для встановлення контролера на стіні
4	Заземлюючий стержень для встановлення контролера
5	Ступінчастий наконечник шланга з кульовим шарніром, прокладкою, накидною гайкою та хомутом для шланга
6	Ступінчастий наконечник шланга з накидною гайкою та хомутом для шланга

Символи на пристрої

IP68 4.0 m		Пилонепроникний. Водонепроникний до 4 м.
IP44		Захист від пилу. Захист від бризок води. Не занурювати у воду.
[НТ6W]		Перед морозами пристрій необхідно демонтувати.
		Небезпечно для осіб з кардіостимулятором.
		Необхідно захищати від дії прямого сонячного світла.
		Забороняється утилізувати зі звичайним побутовим сміттям.
[BWTA]		Читати інструкцію з експлуатації.

Варіанти встановлення

- Варіант (a): Встановлення насосу в зануреному положенні

– Насос розташований у ставку та/або водоймі.

– Подача води через фільтрувальний кошик.

- Варіант (b): Встановлення насосу в сухому місці

– Насос встановлюється поза межами ставка та/або водойми нижче рівня поверхні води без фільтрувального кошика.

– Подача води через супутниковий фільтр або скиммер.

UK

Встановлення та підключення

Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою).

! УВАГА!

Пристрій може стати причиною серйозних травм або смерті, якщо він використовується в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою.

▶ Використовуйте прилад тільки якщо в воді немає людей.

ОБЕРЕЖНО

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Можнове отримання травм, якщо братись руками за патрубки.

Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може рактово запуститися!

▶ Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли мережевий штекер вставлений в розетку.
Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби захисту від пропонуються як додаткове обладнання.

① Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього пошкодження. За потреби використовуйте захисне покриття.

Занурення пристрою

Підключення

• Покладіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні.
• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під'єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.

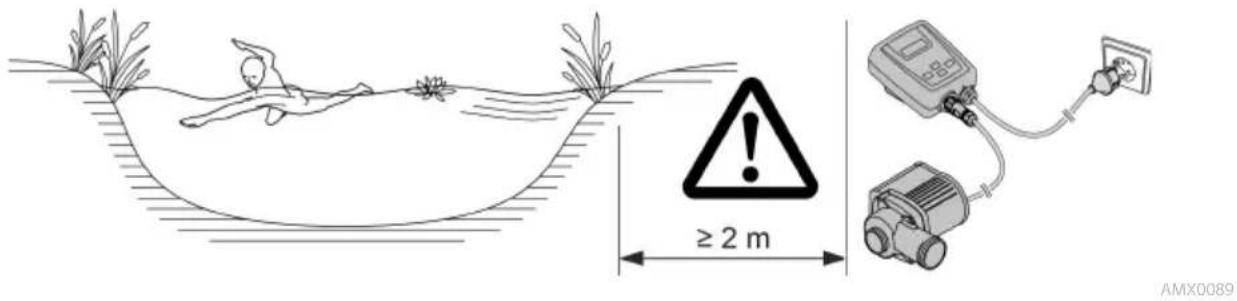

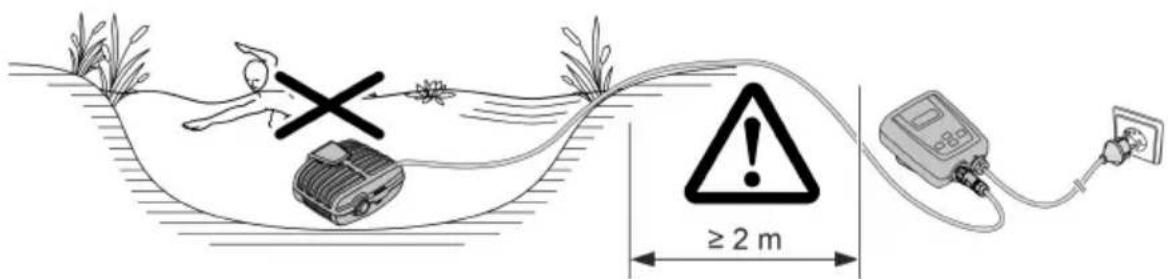

• Експлуатуйте насос, тільки коли він занурений у воду щонайменше на 10 см. Інакше він може засмоктувати повітря.

≥2 m

AMX0090

За допомогою тросу при потребі можна легко витягнути насос із води. – Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.

UK

Установка пристрою в сухому місті

Для варіанту встановлення в сухому місці насос повинен встановлюватись без корпуса фільтра.

Переобладнання

max. 90° 1. 2× 2.

AMX0204

Підключення

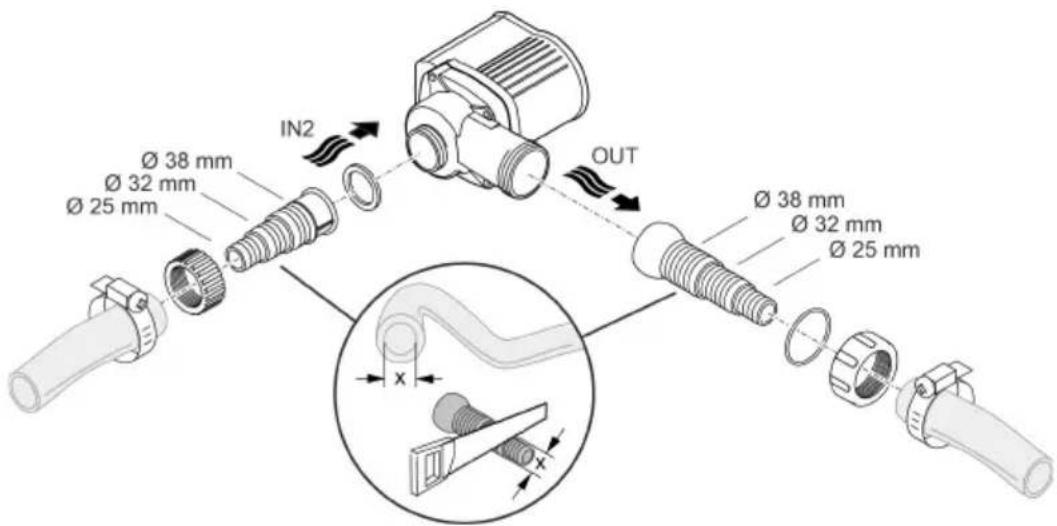

• На вході (IN) та виході (OUT) можна під'єднувати шланги або труби.
  – Патрубки для шлангів входять до комплекту поставки. Їхній монтаж буде описано нижче.
  – Адаптер для труб із DN75/DN110 є серед приладдя (арт. № 35578).
• Діаметр шланга на стороні всмоктування (IN) не може бути меншим ніж діаметр шланга на стороні напору (OUT).
• Що більше діаметр шланга, то менше втрати через тертя в трубопроводах і ліпше пропускна здатність.
• Не слід обмежувати діаметр шланга шланговою насадкою без реальної потреби. Укоротіть шлангову насадку відповідно до діаметра шланга.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

• Покладіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні.
• Захищайте насос від впливу прямих сонячних променів.
• Місце встановлення має добре вентилюватися, щоб насос не перегрівався. Допустима температура навколишнього середовища (→ Технічні характеристики)

≥2 m AMX0089

UK

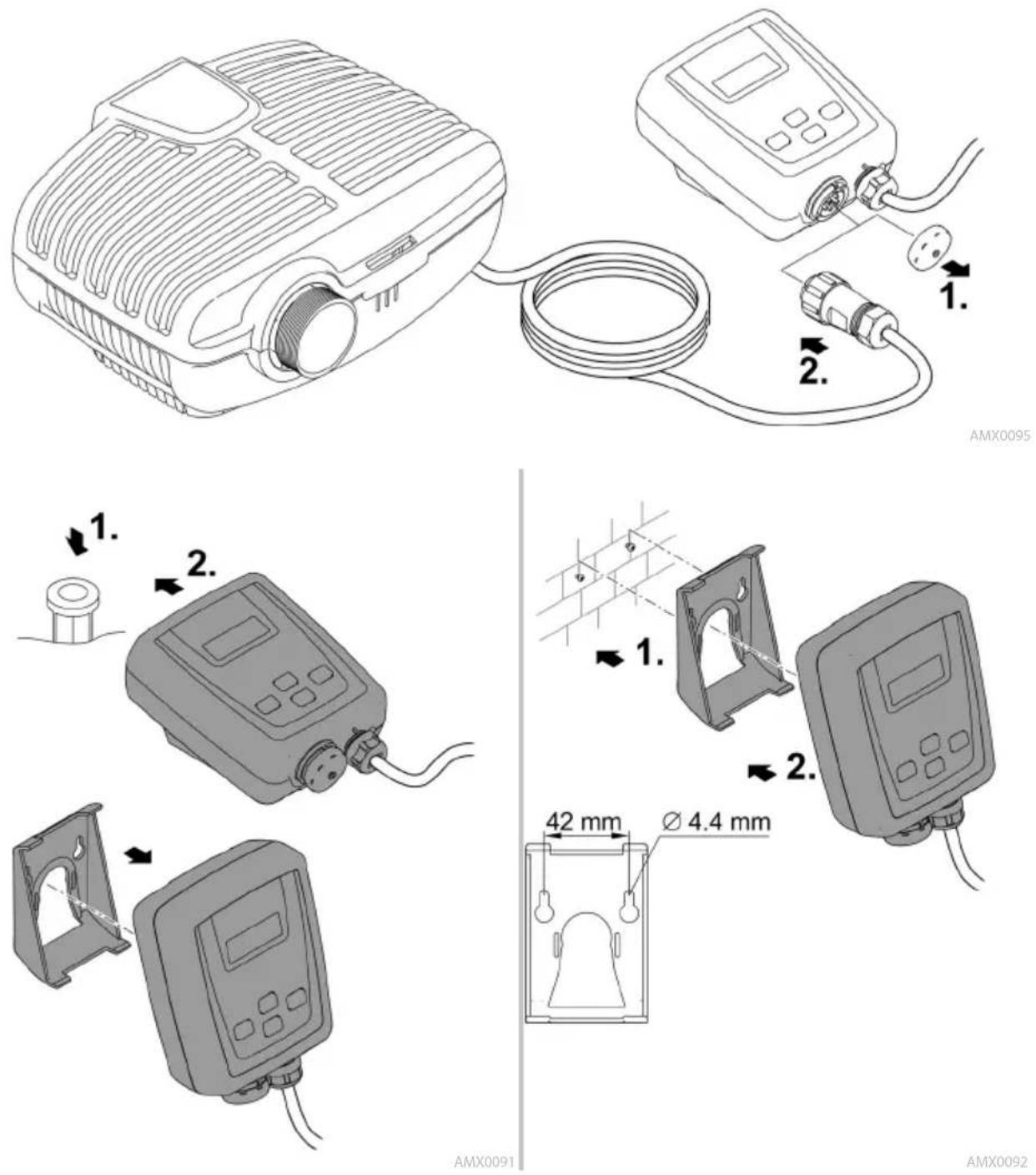

Підключення контролера

AMX0095 1. 2. 1. 2. 1. 2. 42 mm Ø 4.4 mm AMX0091 AMX0092

Введення в експлуатацію

ПРИМІТКА

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні елементи.

▶ Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

ПРИМІТКА

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодитися.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

Увімкнення

Насос та контролер повинні бути підключені перед увімкненням контролера.

- Спочатку потрібно підключити контролер до мережі, а потім необхідно увімкнути насос на контролері.

Вимкнення

• Вимкнути насос на контролері.

– Перед проведенням робіт на пристрої необхідно відключити контролер від мережі.

Під час уведення в експлуатацію, а потім під час експлуатації кожні 20–40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику

(Environmental Function Control (EFC)). Насос визначає, в якому стані він знаходиться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/блокування насос автоматично вимикається через 60 - 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть перешкоду. Після цього пристроєм знову можна користуватися.

Обслуговування

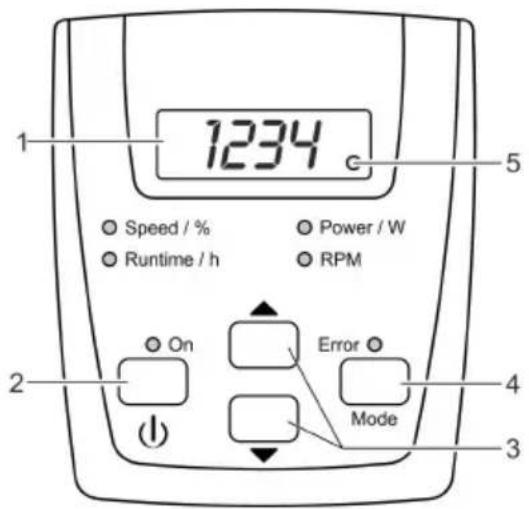

Огляд контролера

1234 Speed / % Runtime / h On Error Mode 5 4 3 2 1

AMX0087

Опис		Функція
1	Чотиризначний світлодіод-ний дисплей	Відображення значенняЗа замовчуванням відображається режим «Power / W».
2	Кнопка «Увімк./Вимк.»	Увімкнення та вимкнення насоса
3	Кнопки зі стрілками	Збільшення або зменшення швидкості/потужності
4	Кнопка «Mode»	Вибір наступного режимуУвімкнення/вимкнення безпровідного зв'язку
5	Світлодіодний індикатор безпровідного зв'язку	Світлодіодний індикатор світиться при підключенні безпровідного зв'язку.Світлодіодний індикатор блимає, коли активоване підключення до додатка OASE.
©	Speed / %Runtime / hPower / W RPM	Відповідний світлодіодний індикатор світиться при виборі необхідного режиму.На дисплеї відображається поточне значення режиму.
©	ON	Світлодіодний індикатор світиться при підключенні насоса.
©	Error	Світлодіодний індикатор світиться при виявленні помилки.На дисплеї відображається код помилки.(→ Повідомлення про помилку)

Функції управління

Увімкнення/вимкнення насоса
Необхідно виконати наступні дії
Інформація

Коротко натиснути кнопку, щоб увімкнути або вимкнути насос.

Коли насос вимкнений, на дисплеї відображається «OFF».

Збільшення/зменшення швидкості
Необхідно виконати наступні дії
Інформація

Декілька раз натиснути або потримати натиснутою необхідну кнопку, щоб змінити швидкість у відсотках.

• Діапазон налаштування: 1 % ... 100 %
• 3більшення: 1 %
- Налаштування можливе лише в режимах «Speed / %» або «Power / W».
- Встановлене значення передається напряму.
- Натискання кнопки автоматично перемикає контролер в режим «Speed / %».

Через 15 с без роботи контролер автоматично переходить у режим "Power / W".

Відображення поточного значення стану
Необхідно виконати наступні дії
Інформація

Коротко натиснути кнопку, щоб вибрати наступний режим.

Режим «Runtime / h»

• Індикатор загальної кількості годин роботи насоса
• Індикатор до 9999 годин роботи: від 0 до 9999
  – Відображена величина значення: 1 година
• Індикатор від 10000 до 99900 годин роботи: від 100H до 999H
  – Відображена величина значення: 100 годин
  – Приклад: 0224 = 22 × 100 = 2200 годин ро- боти

Режим «Power / W»

- Індикатор поточної споживаної потужності насоса у ватах

– Допуск: ±5 % від макс. споживаної потужності. (→ Технічні характеристики)

Режим «RPM»

- Індикатор поточної швидкості насоса в обертах за хвилину

Режим «Speed / %»

- Індикатор поточної швидкості насоса у відсотках

– Область відображення: від 1 до 100

Через 15 с без роботи контролер автоматично переходить у режим "Power / W".

Увімкнення/вимкнення безпровідного зв'язку

Необхідно виконати наступні дії		Інформація
	Натиснути та утримувати кнопку більше 10 секунд	Якщо на дисплеї відображається b , то безпровідний зв’язок вимкнений.Якщо на дисплеї відображається b , то безпровідний зв’язок увімкнений.– Світлодіодний індикатор на дисплеї світиться при підключенні безпровідного зв’язку.– Світлодіодний індикатор на дисплеї блимає при підключенні до додатка OASE.– (→ Огляд контролера)Стандартно безпровідний зв’язок увімкнений.Через 15 с без роботи контролер автоматично переходить у режим "Power / W".

Підключення контролера до смартфона/планшета

Максимальна відстань для безперешкодного зв'язку між контролером та смартфоном/планшетом залежить від потужності передачі смартфона/планшета. Цегляні конструкції, стіни, великі металеві предмети, а також кущі та дерева приглушують радіохвилі та зменшують відстань передачі.

Необхідно виконати наступні дії	Інформація
1. Завантажити та встановити додаток OASE "Easy Switch" на смартфоні/планшеті.	Додаток OASE доступний для iOS (Appstore) та Android (Playstore).
2. Якщо це ще не зроблено, необхідно увімкнути безпровідний зв'язок на контролері.	(→ Увімкнення/вимкнення безпровідного зв 'язку)
3. Увімкнути функцію Bluetooth на смартфоні/планшеті.	–
4. Запустити додаток "Easy Switch".	Після короткого пошуку відобразиться список доступних пристроїв.
5. Вибрати потрібний насос.	На контролері протягом двох хвилин буде відображатися код підтвердження.
6. Ввести код підтвердження на смартфоні/планшеті.	Якщо з'єднання успішно активується, відкриється сторінка функцій управління насосом.Тепер насосом можна керувати за допомогою смартфона/планшета.Заблимає світлодіодний індикатор контролера на дисплеї. (→ Огляд контролера)

Чистка і догляд

ОБЕРЕЖНО

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПРИМИТКА

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

Розбирання пристрою

• Витягніть штекер та від'єднайте усі підключення.

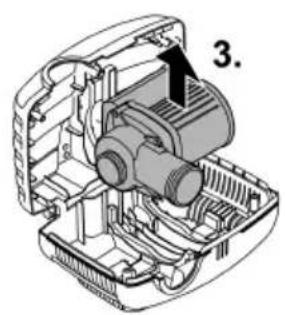

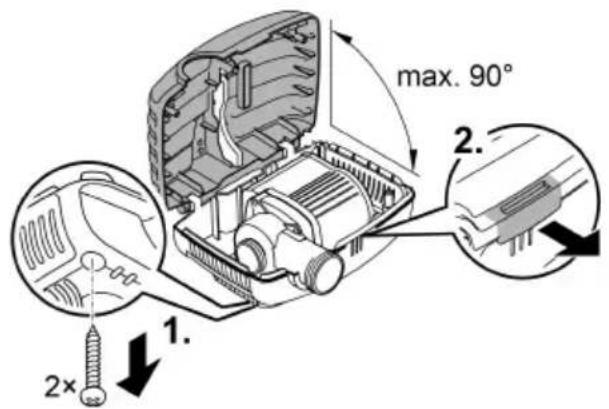

• Розберіть пристрій, як показано на малюнку.

max. 90° 1. 2x 1.

• Зберіть пристрій у зворотній послідовності.
• Під час збирання перевірте, щоб

– насос був зафіксований в утримувачі.

– мережевий кабель був проведений через канавку у корпусі та не був переламаний або перетиснутий.

Очищення пристрою

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. – Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні:
  – Фільтр насоса PumpClean від OASE.
  – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

Заміна турбіни

ПРИМІТКА

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок двигуна.

▶ Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

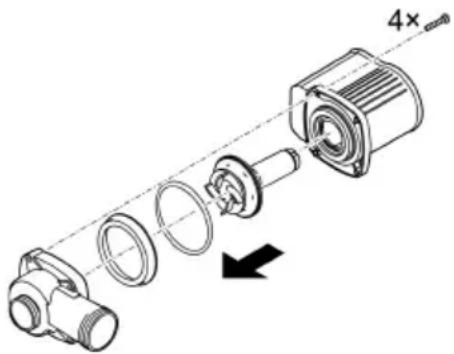

• Розберіть блок двигуна, як показано на малюнку.
• Очистьте компоненти щіткою під чистою водою.
• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зношені деталі.
• Зберіть блок двигуна у зворотній послідовності.

Зберігання пристрою, в т. ч. взимку

При температурі води нижче за +4 °C або не пізніше настання заморозків слід при- пинити експлуатацію пристрою.

• Ретельно очистіть пристрій.
  • Перевірте чи не пошкоджений пристрій й замініть за необх. пошкоджені деталі.
• Зберігайте насос у зануреному положенні або заповненим водою у середовище, яке не замерзає. При цьому мережевий штекер не повинен потрапляти у воду!

Усунення несправностей
Огляд можливих несправностей

Несправність	Причина	Усунення
Насос не запускається	Відсутня напруга в мережі	Перевірити напругу в мережіПеревірити трубопроводи
	Несправне підключення насоса до контролера	Встановити правильне підключення штекера
	Насос не увімкнений	Увімкнути насос на контролері
Насос не працює	Засмічення корпусу фільтра	Почистити частини фільтра
	Дуже забруднена вода	Очистити насос. Після охолодження двигуна насосавтоматично ввімкнеться.
	Занадто мале значення швидкості насоса	Збільшити швидкість насоса на контролері
	Турбіна заблокована	Дістати вилку з розетки й видалити сторонній предмет.Потім знову ввімкнути насос.
Недостатня потужність	Засмічення корпусу фільтра	Почистити частини фільтра
	Надто великі втрати в трубопроводах	Вибрати шланг більшого діаметруАдаптувати насадку до діаметра шлангаЗменшити довжину шланга до необхідного мінімумуУникати використання зай-вих з'єднувальних елементів
	Занадто мале значення швидкості насоса	Збільшити швидкість насоса на контролері
Через короткий проміжок часу насос вимикається	Дуже забруднена вода	Очистити насос. Після охолодження двигуна насос автоматично ввімкнеться.
	Турбіна заблокована	Дістати вилку з розетки й видалити сторонній предмет.Потім знову ввімкнути насос.
	Насос працював без води	Заповнити насос водою. У разі використання в ставку повні-стю занурити пристрій.

UK

Повідомлення про помилку

Після усунення несправності повідомлення про помилку буде автоматично скасовано.

Повідомлення про помилку	Причина	Усунення
Er-1	Насос не підключений або відсутнє з'єднання	Перевірити, чи надійно кабель приєднаний до насосаПідключити насос до контролера
Er-2	Помилка зв'язку між контролером і насосом	Перевірити, чи надійно кабель приєднаний до насосаПідключити насос до контролера
Er-3	Перегрів	Перевірити, чи правильно працює робоче колесо– Якщо робоче колесо крутиться туго, то насос працює з занадто великою потужністю• Температура навколишнього се-редовища занадто висока
Er-4	Перевантаження струму	Перевірити, чи правильно працює робоче колесоЯкщо робоче колесо крутиться туго, то насос працює з занадто великою потужністю
Er-5	Насос заблокований	Перевірити насос та видалити пере-шкоду
Er-6	Насос працює в сухому стані	Занурити насос у водуЗабезпечити подачу води при встановленні в сухому місці
Er-7	Надмірна напруга	Підключити насос до мережі з відпо-відною напругою• Пристрій не підходить для існую-чої напруги електромережі
Er-8	Недостатня напруга	Електропроводка до насоса по-винна бути якомога коротшою.– Через падіння напруги на довгих лініях напруга на насосі занадто низька.• Необхідно використовувати елек-тропроводку до насоса з більшим січенням проводів.– Через падіння напруги від за-надто малого січення проводів напруга на насосі занадто ни-зька.

Технічні характеристики

Опис			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Напруга мережі живлення		В змін. струму	220 ... 240	220 ... 240	220 ... 240
Частота мережі		Гц	50/60	50/60	50/60
Споживана потужність		Вт	23 ... 90	26 ... 120	33 ... 175
Ступінь захисту насоса			IP 68	IP 68	IP 68
Ступінь захисту контролера			IP 44	IP 44	IP 44
З'єднання	Сторона нагнітання		G112	G2	G2
	Сторона всмоктування		G112	G112	G112
	Шланг	мм	25/32/38	25/32/38	25/32/38
Макс. потужність подачі		л/год	8800	12000	17600
Макс. висота подачі		м	4,5	4,7	5,3
Підвідна площа фільтра		см^2	810	810	810
Макс. розмір частинок, грубий бруд		мм	8	8	8
Макс. глибина занурення		м	4	4	4
Довжина кабелю контролера		м	2	2	2
Довжина з'єднувального кабелю насоса		м	10	10	10
Розміри	Довжина	мм	280	280	280
	Ширина	мм	230	230	230
	Висота	мм	140	140	140
Bara		кг	4,4	5,0	5,35

Допустимі характеристики води

		Питна вода, ставкова вода
Значення pH		6,8 ... 8,5
Жорсткість	°dH	8 ... 15
Вільний хлор	мг/л	<0,3
Вміст хлоридів	мг/л	<250
Вміст солі	%	<0,4
Загальний сухий залишок	мг/л	<50
Температура	°C	+4 ... +35

UK

Деталі, що швидко зношуються

- Турбіна

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.

ПРЕДУПРЕЖДЕНИЕ
