GEBRUIKSAANWIJZING AquaMax Eco Classic 18000 C OASE

NL Gebruiksaanwijzing

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contactdoos.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek-loopinstallaties.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)
• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.

- Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

- Niet op de drinkwatervoorziening aansluiten.

- Niet gebruiken voor commerciële of industriële doeleinden.

- Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

Overzicht

IN1 1 2 6 IN2 OUT 5 3 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

□ A Omschrijving

1	Filterpomp
2	Regelaar voor de toerentalregeling van de filterpompBediening via de OASE-app "Easy Switch"
3	Montagebeugel voor wandmontage van de controller
4	Grondpen voor het plaatsen van de controller
5	Getrapte slangaansluiting met kogelscharnier, afdichting, wartelmoer en slangklem
6	Getrapte slangaansluiting met wartelmoer en slangklem

Symbolen op het apparaat

IP68 4.0 m		Stofdicht. Waterdicht tot 4 m.
IP44		Stofvrij. Beschermd tegen spatwater. Niet onderdompelen.
		Bij vorst het apparaat deïnstalleren.
		Mogelijke gevaren voor personen met een pacemaker.
		Tegen rechtstreeks zonlicht beschermen.
		Niet verwijderen samen met het normale huishoudelijke afval.
		Lees de gebruiksaanwijzing.

Installatievarianten

- De pomp wordt in de vijver resp. het bekken gepositioneerd.

— Watertoevoer via de filterkorf.

- Variant (b): Pomp droog opstellen

- De pomp wordt zonder filterkorf buiten de vijver resp. het bekken, maar onder de waterspiegel opgesteld.

- Watertoevoer via een satellietfilter of skimmer.

Plaatsen en aansluiten

De pomp kan of onder water (ondergompeld) of droog (niet ondergompeld) opgesteld worden.

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

▶ Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is mogelijk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten!

▶ Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
▶ Als de steunen tijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten zijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

Stel onderdelen van het apparaat niet gedurende langere tijd bloot aan direct zonlicht, aangezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.

Apparaat gedompeld opstellen

Aansluiten

Steek de netstekker nog niet in het stopcontact!

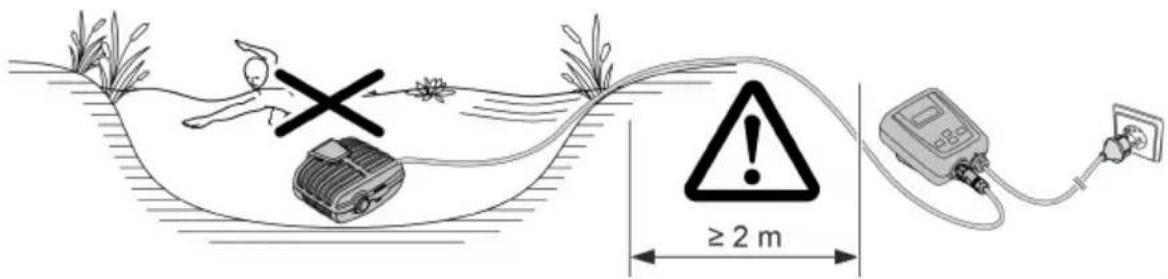

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer te plaatsen wanneer het water modderig of vuil is. Hierdoor wordt het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlengt.
• Gebruik de pomp uitsluitend als deze ten minste met 10 cm water is bedekt. Anders kan deze lucht aantrekken.

≥ 2 m

AMX009C

① Met een trekkabel kunt u de pomp eenvoudig uit het water trekken.

- Trek de trekkabel door de ronde openingen aan de onderste filterschelp en knoop deze vast.

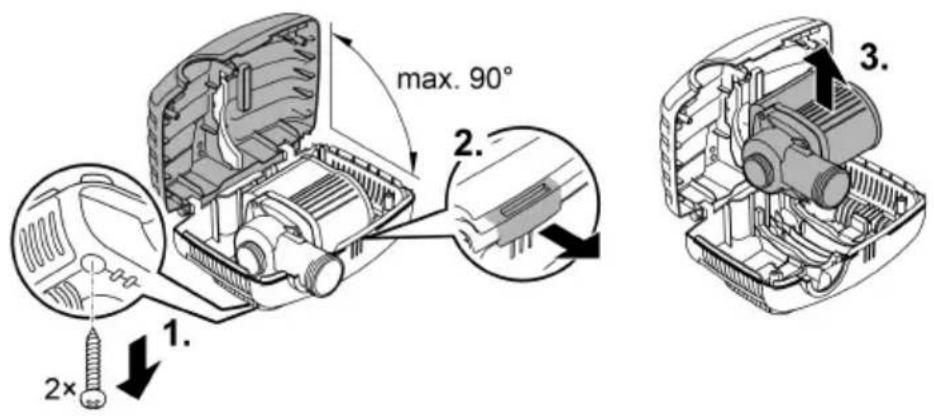

Apparaat droog plaatsen

Voor droogopstelling moet de pomp zonder filterbehuizing worden opgesteld.

Ombouwen

max. 90° 1. 2× 2.

NL

AMX0204

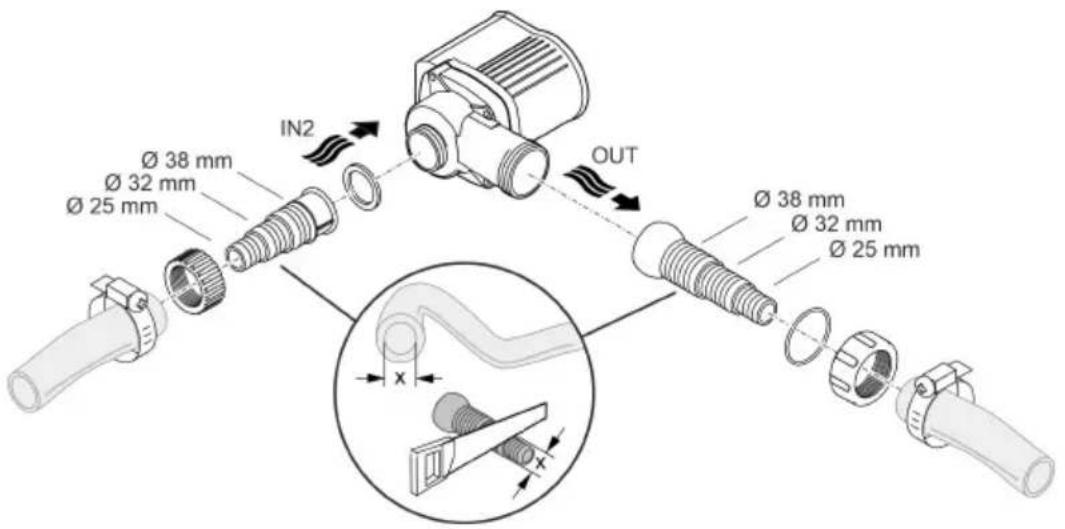

Aansluiten

• Op de ingang (IN) en uitgang (OUT) kunnen slangen of buizen worden aangesloten.
• Aansluitingen voor slangen zijn bij de levering inbegrepen. De montage hiervan wordt hieronder beschreven.
• Een adapter voor buis met DN75/DN110 is verkrijgbaar als accessoire (artikelnummer 35578).
• De slang aan de zuigzijde (IN) mag in diameter niet kleiner dan de slang aan de drukzijde (OUT).
• Hoe groter de slangdiameter is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter het debiet.
• De slangdiameter mag door een slangtule niet onnodig worden beperkt. Kort de slangtule evt. in volgens de slangdiameter.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Steek de netstekker nog niet in het stopcontact!

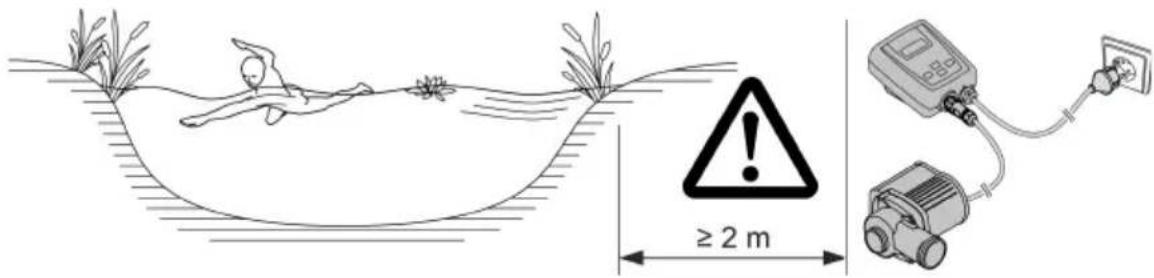

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• De pomp mag niet worden blootgesteld aan direct zonlicht.
• De opstellingslocatie moet voldoende geventileerd zijn, zodat de pomp niet oververhit raakt. Toelaatbare omgevingstemperaturen (→ Technische gegevens)

≥ 2 m

AMX0085

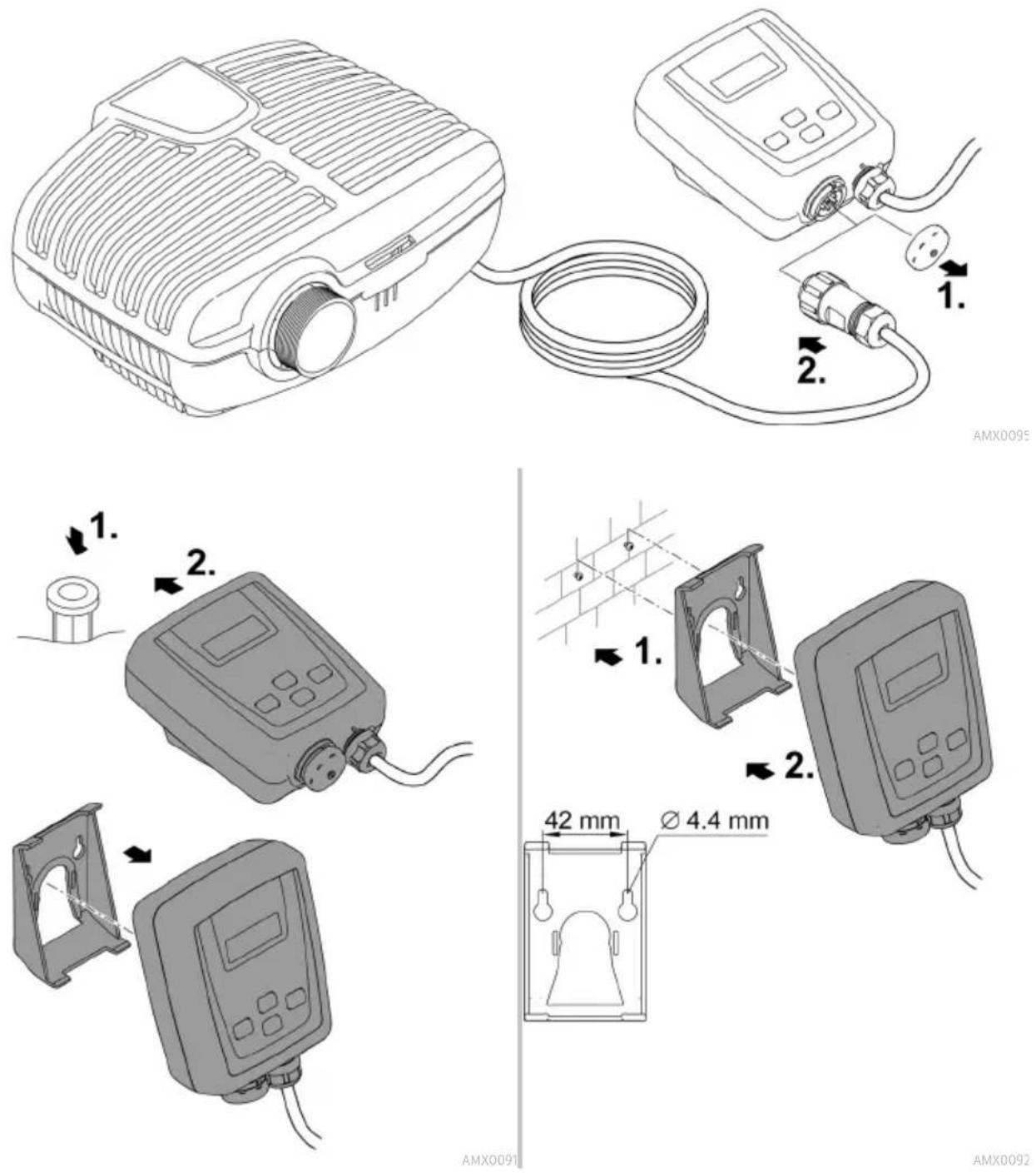

Controller aansluiten

NL

Ingebruikname

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

▶ Sluit het apparaat niet aan op een dimbare voeding.

OPMERKING

De pomp mag niet drooglopen. Anders kan de pomp defect raken.

- Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

Inschakelen

Pomp en controller moeten worden aangesloten voordat de controller wordt ingeschakeld.

- Eerst de controller met de stroomvoorziening verbinden, vervolgens de pomp op de controller inschakelen.

Uitschakelen

- Pomp op de controller uitschakelen.

- Bij werkzaamheden aan het apparaat de controller van de stroomvoorziening loskoppelen.

De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minuten automatisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en laat de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat weer in bedrijf nemen.

Bediening

Overzicht controller

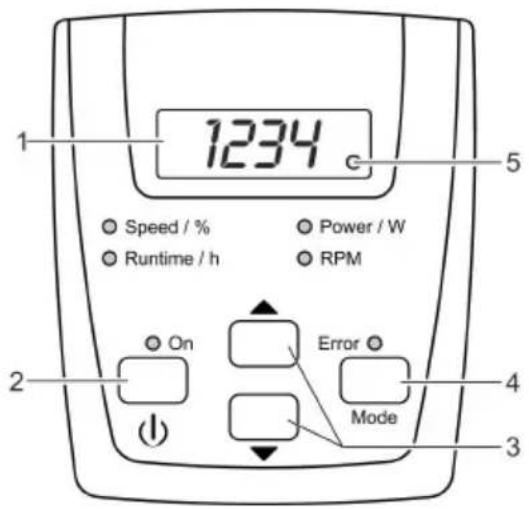

1234 Speed / % Runtime / h On Error Mode 5 4 3 2 Speed / % Power / W RPM

NL

AMX0087

Omschrijving
Functie

1	Vier-cijferig LED-display	Weergave van de waardenStandaard wordt de modus “Power / W” weergegeven.
2	Toets "Aan/uit"	Pomp in- of uitschakelen
3	Pijltjestoetsen	Toerental / snelheid verhogen of verlagen
4	Toets "Mode"	Volgende modus selecterenDraadloze verbinding inschakelen/ uitschakelen
5	Draadloze LED-verbinding	Het led gaat branden bij een ingeschakelde draadloze verbinding.Het led knippert bij een verbinding met de OASE-app.
C	Speed / %Runtime / uurPower / W RPM	Het desbetreffende led gaat branden bij de geselecteerde modus.In het display wordt de actuele waarde van de modus weergegeven.
C	ON	Het led brandt bij een ingeschakelde pomp.
C	Error	Het led gaat branden bij van een fout.In het display wordt de foutcode weergegeven.(→ Foutmeldingen)

Bedieningsfuncties

Pomp inschakelen/ uitschakelen

Zo gaat u te werk

Info

Toets kort indrukken om de pomp in- of uit te schakelen.

Bij uitgeschakelde pomp wordt op het display "OFF" getoond.

Toerental verhogen/verlagen

Zo gaat u te werk

Info

Gewenste Toets meerdere keren in- drukken of ingedrukt houden om het toerental procentueel te wijzigen.

• Instelbaar bereik: 1% ... 100%
• Stapinterval: 1%
• De instelling is alleen mogelijk in de modi "Speed / %" of "Power / W".
• De ingestelde waarde wordt direct overgenomen.
• Door het indrukken van een toets schakelt de controller automatisch in de modus "Speed / %".

Na 15sec zonder bediening schakelt de controller automatisch in de modus "Power / W".

Zo gaat u te werk

Info

Toets kort indrukken om de volgende modus te selecteren.

Modus "Runtime / uur"

• Weergave van de totale bedrijfsuren van de pomp
  • Weergave tot 9999 bedrijfsuren: 0 tot 9999
• Weergegeven stapwijdte: 1 uur
• Weergave vanaf 10000 tot 99900 bedrijfsuren: 100H tot 999H
• Weergegeven stapwijdte: 100 uur
• Voorbeeld: 022H = 22 × 100 = 2200 bedrijfsuren

Modus "Power / W"

• Weergave van het actueel opgenomen vermogen de pomp in watt
• Tolerantie: ±5% van max. opgenomen vermogen. (→ Technische gegevens)

Modus "RPM"

- Weergave van het actuele toerental de pomp in toeren per minuut

Modus "Speed / %"

- Weergave van het actuele toerental in procent - Weergavebereik: I tot 100

Na 15sec zonder bediening schakelt de controller automatisch in de modus "Power / W".

Draadloze verbinding inschakelen/uitschakelen

Zo gaat u te werk		Info
	Toets ten minste 10 sec. ingedrukt houden.	Als in het display b0F wordt weergegeven, is de draadloze verbinding uitgeschakeld.Als in het display b0n wordt weergegeven, is de draadloze verbinding ingeschakeld.- Het led in het display brandt bij een ingeschakelde draadloze verbinding.- Het led in het display knippert bij een verbinding met de OASE-app.-(→ Overzicht controller)Af fabriek is de draadloze verbinding ingeschakeld.Na 15sec zonder bediening sch akelt de controller automatisch in de modus "Power / W".

Controller met de smartphone/tablet verbinden

De maximale afstand voor storingsvrije communicatie tussen controller en smartphone/tablet is afhankelijk van het zendvermogen van de smartphone/tablet. Muren, wanden van gewapend beton, grotere metalen voorwerpen, struiken en bomen dempen de radiogolven en verminderen de afstand.

Zo gaat u te werk		Info
1.	Op de smartphone/tablet de OASE-app "Easy Switch" downloaden en installeren.	De OASE-app is beschikbaar voor iOS (Appstore) en Android (Playstore).
2.	Indien dit tot nu toe nog niet is uitgevoerd, de draadloze verbinding op de controller inschakelen.	(→ Draadloze verbinding inschakelen/uitschakelen)
3.	Op de smartphone/tablet de Bluetooth-functie inschakelen.	-
4e	De-app "Easy Switch" starten.	Na een kort zoeken worden de beschikbare producten vermeld.
5.	De gewenste pomp selecteren.	Op de controller wordt gedurende twee minuten een verificatiecode weergegeven.
6.	De verificatiecode in de smartphone/tablet in-voeren.	Bij een succesvolle verbinding schakelt de weergave naar de bedieningspagina van de pomp.De pomp kan nu via de smartphone/tablet worden bediend.Het led in het display van de controller knippert.(→ Overzicht controller)

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat demonteren

• Verwijder de netstekker en verwijder alle aansluitingen.
• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

max. 90° 1. 2× 3.

AMX0204

• Monteer het apparaat weer in omgekeerde volgorde.
• Controleer bij het samenstellen of

- de pomp in de houder is gefixeerd.

- de netkabel door de groef op de behuizing naar buiten wordt geleid en dat deze niet geknikt of vastgeklemd wordt.

Apparaat reinigen

① Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. - Aan de pomp vooral de rotor en het pomphuis reinigen.

- Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:

— Pompreiniger PumpClean van OASE.

— Azijn- en chloorvrije huishoudreiniger.

- Na het reinigen alle delen met schoon water afspoelen.

Rotor vervangen

OPMERKING

De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Achtergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken.

▶ Maak de rotoreenheid vóór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

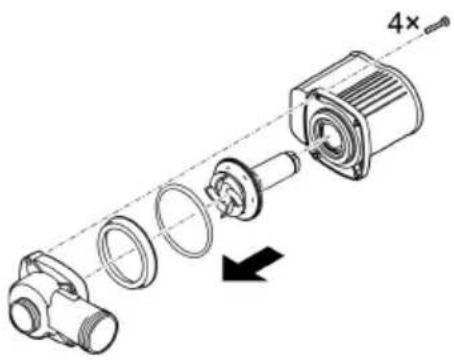

• Demonteer het motorblok, zoals in de afbeelding is weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Zet het monteer in omgekeerde volgorde weer in elkaar.

Neem het apparaat bij watertemperaturen lager dan +4 °C of uiterlijk bij te verwachten vorst buiten gebruik.

• Reinig het apparaat grondig.
• Controleer het apparaat op beschadigingen en vervang evt. beschadigde onderdelen.
• Bewaar de pomp ondergedompeld of met water gevuld in een vorstvrije omgeving. Daarbij de netstekker niet in water onderdompelen!

Storing verhelpen
Overzicht van mogelijke storingen

Storing	Oorzaak	Oplossing
De pomp start niet	Er is geen netspanning	Netspanning controlerenToevoerleidingen controleren
	Aansluiting van de pomp op de controller defect	Juiste stekkeraansluiting tot stand brengen
	Pomp niet ingeschakeld	Pomp op de controller inschakelen
Pomp werkt niet	Filterhuis verstopt	Reinig de filterschalen
	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Pomp te laag ingeschakeld	Op de controller het toerental van de pomp verhogen
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijderen. Aansluitend pomp weer inschakelen.
Oppompvolume onvoldoende	Filterhuis verstopt	Reinig de filterschalen
	Te hoge verliezen in de toevoerleidingen	Kies een grotere slangdiameterHet trapsgewijze slangmondstuk op de slangdiameter aanpassenSlang inkorten tot de benodigde minimumlengteOnnodige koppelstukken vermijden
	Pomp te laag ingeschakeld	Op de controller het toerental van de pomp verhogen
Pomp schakelt na korte looptijd uit	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijderen. Aansluitend pomp weer inschakelen.
	Pomp is drooggelopen	Pomp vullen. Bij gebruik in vijver het apparaat volledig onderdompe-len.

Foutmeldingen

Na verhelpen van de fout wordt de foutmelding automatisch gereset.

Foutmelding	Oorzaak	Oplossing
Er1	Geen pomp aangesloten of ontbrekende aansluiting op de pomp	Kabel naar de pomp op juiste bevesti-ging controlerenPomp op de controller aansluiten
Er2	Communicatiefout controller-pomp	Kabel naar de pomp op juiste bevesti-ging controleren.Pomp op de controller aansluiten
Er3	Te hoge temperatuur	Controleren of de unit soepel loopt- Als de unit zwaar loopt, heeft de pomp te veel vermogen nodigDe omgevingstemperatuur is te hoog
Er4	Overstroom	Controleren of de unit soepel looptAls de unit zwaar loopt, heeft de pomp te veel vermogen nodig
Er5	Pomp geblokkeerd	Pomp controleren en obstakel verwijderen
Er6	Droogloop	Pomp in water dompelenBij droge opstelling voor voldoende wa-tertoevoer zorgen
Er7	Te hoge spanning	Pomp op juiste netspanning gebruikenHet apparaat is niet geschikt voor de beschikbare netspanning
Er8	Te lage spanning	Verlengsnoer naar de pomp zo kort mo-gelijk houden.- Door het spanningsverlies bij lange snoeren is de spanning aan de pomp te laag.Verlengsnoer naar de pomp met een grotere diameter gebruiken.- Door spanningsverlies bij snoeren met een te kleine diameter is de spanning aan de pomp te laag.

Technische gegevens

Omschrijving			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Aansluitspanning		V AC	220 ... 240	220 ... 240	220 ... 240
Netfrequentie		Hz	50/60	50/60	50/60
Opgenomen vermogen		W	23 ... 90	26 ... 120	33 ... 175
Beschermingsklasse pomp			IP 68	IP 68	IP 68
Beschermingsklasse controller IP 44 IP 44 IP 44
Aansluiting	Drukzijde	G 112 G2 G2
	Zuigzijde	G 112 G 112 G 112
	Slang	mm	25/32/38	25/32/38	25/32/38
Max. capaciteit		l/h	8800	12000	17600
Max. toevoerhoogte		m	4,5	4,7	5,3
Filterinlaatoppervlak		cm ^2	810	810	810
Max. korrelgrootte, grof vuil mm 8 8 8
Max. dompeldiepte m		4	4	4
Lengte netsnoer controller		m	2 2	2
Lengte aansluitsnoer pomp		m	10	10	10
Afmetingen	Lengte	mm	280	280	280
	Breedte	mm	230	230	230
	Hoogte	mm	140	140	140
Gewicht		kg	4,4	5,0	5,35

Toelaatbare waterwaarden

		Leidingwater, vijverwater
pH-waarde		6.8 ... 8.5
Hardheid	^ dH	8 ... 15
Vrij chloor	mg/l	<0,3
Chlorideniveau	mg/l	<250
Zoutgehalte	%	<0,4
Totaal droog residu	mg/l	<50
Temperatuur	^ C	+4 ... +35

Slijtagedelen

- Rotor

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

ADVERTENCIA
