MANUALE UTENTE AquaMax Eco Classic 18000 C OASE

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali.
• Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
• L'apparecchio deve essere protetto con un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto nominale di max. 30 mA.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magnetico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.
• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• Non apportate mai modifiche tecniche all'apparecchio.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per pompare acqua normale di laghetti per sistemi di filtraggio, a caduta d'acqua e a ruscello.
• Rispettando i dati tecnici. (→ Dati tecnici)
• In conformità ai valori ammissibili dell'acqua. (→ Valori dell'acqua ammessi)

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.
• Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
• Non utilizzarlo mai senza flusso d'acqua.
- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.
• Non allacciare all'impianto di acqua a uso domestico.
• Non utilizzarlo per scopi commerciali o industriali.
- Secondo l'EMC (compatibilità elettromagnetica), si tratta di un apparecchio della categoria A, che può provocare radiodisturbi se utilizzato in prossimità di abitazioni. Spetta all'utilizzatore adottare le apposite misure di protezione.

Descrizione del prodotto

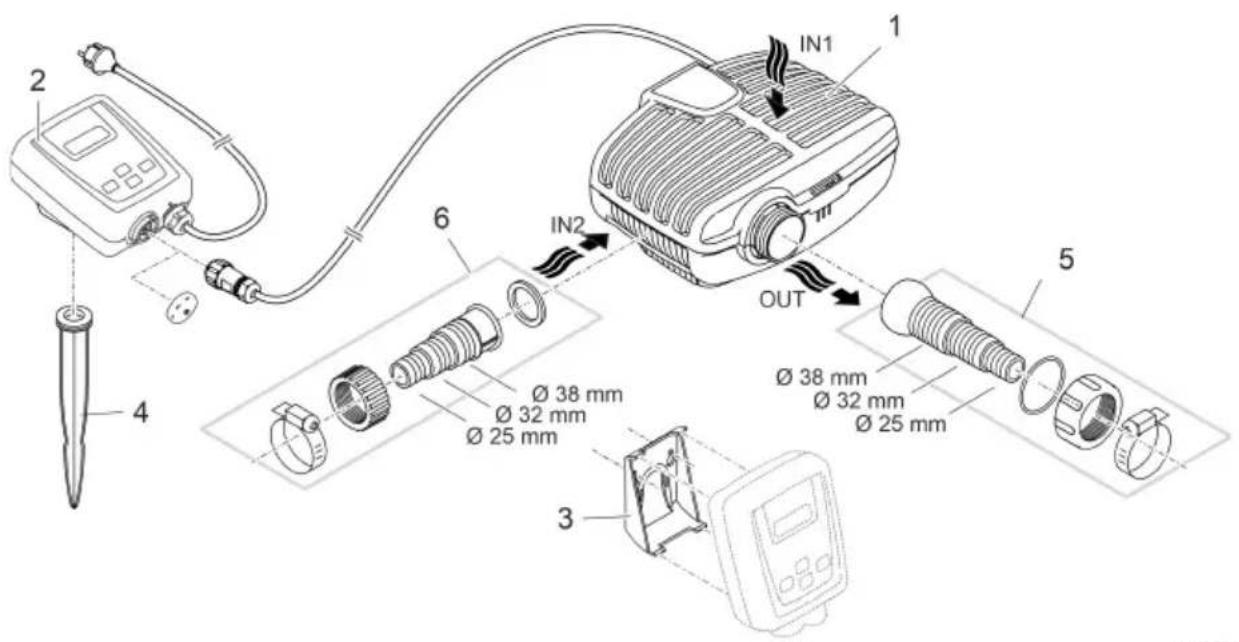

Prospetto

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

AMX0096

□ A Descrizione

1	Pompa di filtraggio
2	Controller per il controllo del numero di giri della pompa di filtraggioControllo tramite l'app OASE "Easy Switch"
3	Telaio di supporto per il montaggio a parete del controller
4	Picchetto per terreno per l'installazione del controller
5	Portagomma gradinato con snodo sferico, guarnizione, dado a risvolto e fascetta per tubo flessibile
6	Portagomma gradinato con dado a risvolto e fascetta per tubo flessibile

Simboli sull'apparecchio

IP68 4.0 m	A tenuta di polvere. Impermeabile all'acqua fino a 4 m
IP44	Protetto dalla polvere. Protetto contro gli spruzzi d'acqua.Non immergere completamente.
	In caso di gelo, disinstallare l'apparecchio.
	Possibili pericoli per persone con pace-maker.
	Proteggere da raggi solari diretti.
	Non smaltire con normali rifiuti domestici
	Leggere le istruzioni d'uso

IT

Varianti di installazione

- Variante (a): installazione sott'acqua della pompa

— La pompa viene posizionata nel laghetto ovvero nella vasca.
— L'acqua passa attraverso il cestello del filtro.

- Variante (b): installazione all'asciutto della pompa

— La pompa viene installata senza cestello del filtro fuori dal laghetto ovvero dalla vasca, ma al di sotto del livello dell'acqua.
- L'acqua scorre attraverso un filtro satellite o skimmer.

Installazione e allacciamento

La pompa può essere installata in posizione immersa (nell'acqua) o all'asciutto (fuori dall'acqua).

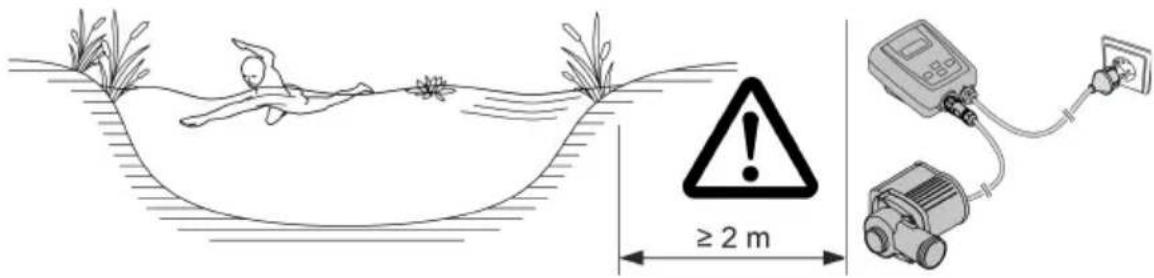

AVVERTENZA

Pericolo di morte o gravi lesioni in caso di funzionamento dell'apparecchio in un laghetto natatorio. Parti elettriche difettose mettono l'acqua sotto tensione elettrica pericolosa.

▶ Far funzionare l'apparecchio solo se non ci sono persone in acqua.

ATTENZIONE

Parti rotanti nella zona del bocchettone di aspirazione e di quello di mandata. Sono possibili lesioni se si inseriscono le mani nei bocchettoni.

Osservare in particolare: un apparecchio arrestato a causa di un sovraccarico può avviarsi improvvisamente!

▶ Non inserire le mani nelle aperture del bocchettone di aspirazione o di quello di mandata se la spina elettrica è inserita.
Se è possibile accedere liberamente ai bocchettoni durante l'esercizio, ad es. se non sono collegati tubi flessibili, chiudere i bocchettoni con una protezione contro il contatto. La protezione contro il contatto è disponibile come accessorio.

Tutti i componenti dell'apparecchio non devono essere esposti alle radiazioni solari dirette per tempi prolungati perché ciò può causare danni. Se necessario, usare una copertura di protezione.

Installare apparecchio sott'acqua

Collegare

IT

AMX020

Non inserire ancora la spina elettrica nella presa!

Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.
• Assicurarsi che l'apparecchio abbia una posizione stabile.
• In caso di acqua fangosa ovvero sporca si consiglia di installare la pompa ovvero i componenti collegati sul lato aspirazione (skimmer, filtro satellite, scarico sul fondo ecc.) in posizione rialzata rispetto al fondo. In questo modo si riduce l'aspirazione di particelle aumentando la durata utile dell'unità rotante.
• Utilizzare la pompa solo se è immersa nell'acqua per almeno 10 cm. Altrimenti potrebbe aspirare aria.

AMX009

① Con la fune di trazione la pompa può essere facilmente tirata fuori dall'acqua.

- Far passare la fune di trazione attraverso le aperture rotonde della tazza inferiore del filtro e annodarla.

Installare apparecchio all'asciutto

Per l'installazione all'asciutto la pompa deve essere montata senza scatola del filtro.

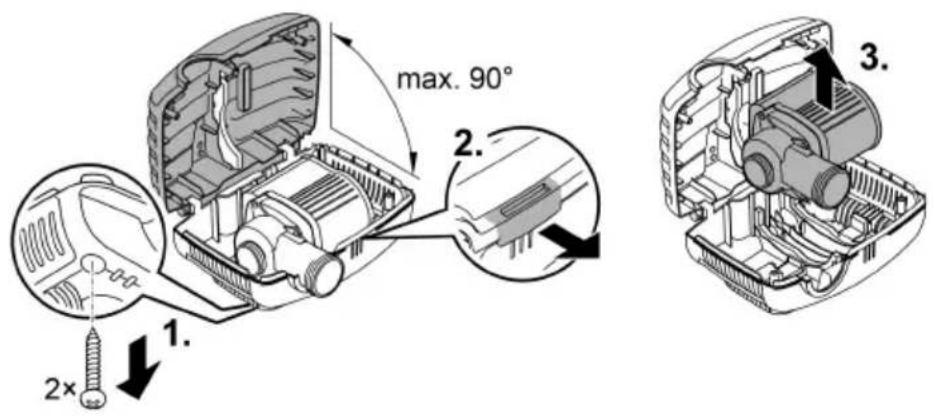

Cambiare configurazione

max. 90° 1. 2× 2.

AMX0204

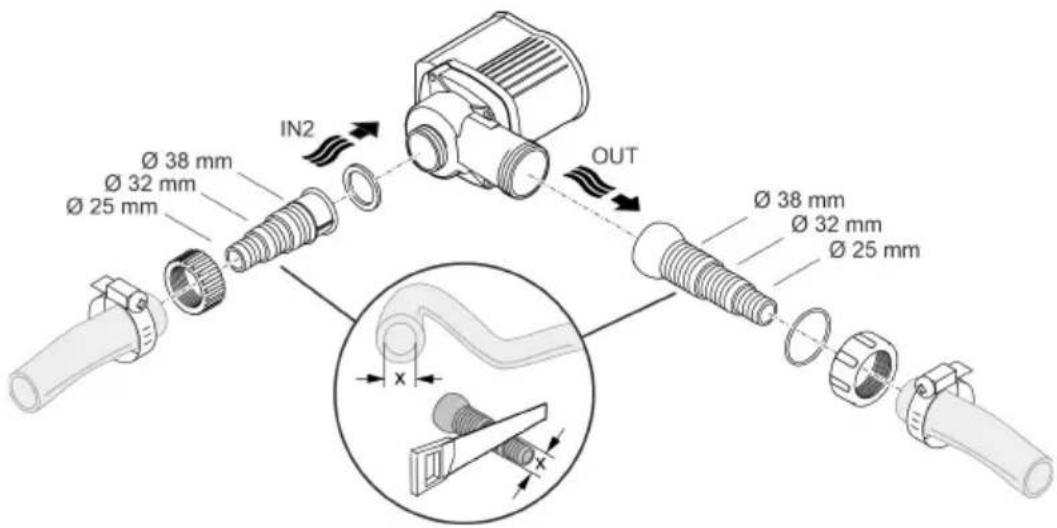

Collegare

• Su entrata (IN) e uscita (OUT) si possono collegare tubi flessibili o tubi rigidi.
• Gli attacchi per i tubi flessibili sono compresi tra gli elementi forniti. Il montaggio è descritto qui di seguito.
• Un adattatore per tubi rigidi con DN75/DN110 è disponibile come accessorio (numero di articolo 35578).
• Il diametro del tubo flessibile sul lato aspirazione (IN) non deve essere inferiore a quello del tubo flessibile sul lato mandata (OUT).
• Con diametro del tubo flessibile maggiore si hanno minori perdite per attrito nelle tubazioni e anche una portata migliore.
• Il diametro del tubo flessibile non deve essere limitato inutilmente da una boccola. Accorciare eventualmente la boccola del tubo flessibile in base al suo diametro.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Non inserire ancora la spina elettrica nella presa!

Installazione

• Installare la pompa in posizione orizzontale su un fondo stabile.
- Assicurarsi che l'apparecchio abbia una posizione stabile.
- La pompa non deve essere esposta alla luce solare diretta.
- Il luogo di installazione deve essere sufficientemente ventilato in modo che la pompa non si surriscaldi. Temperature ambiente ammissibili (→ Dati tecnici)

≥ 2 m

AMX0085

IT

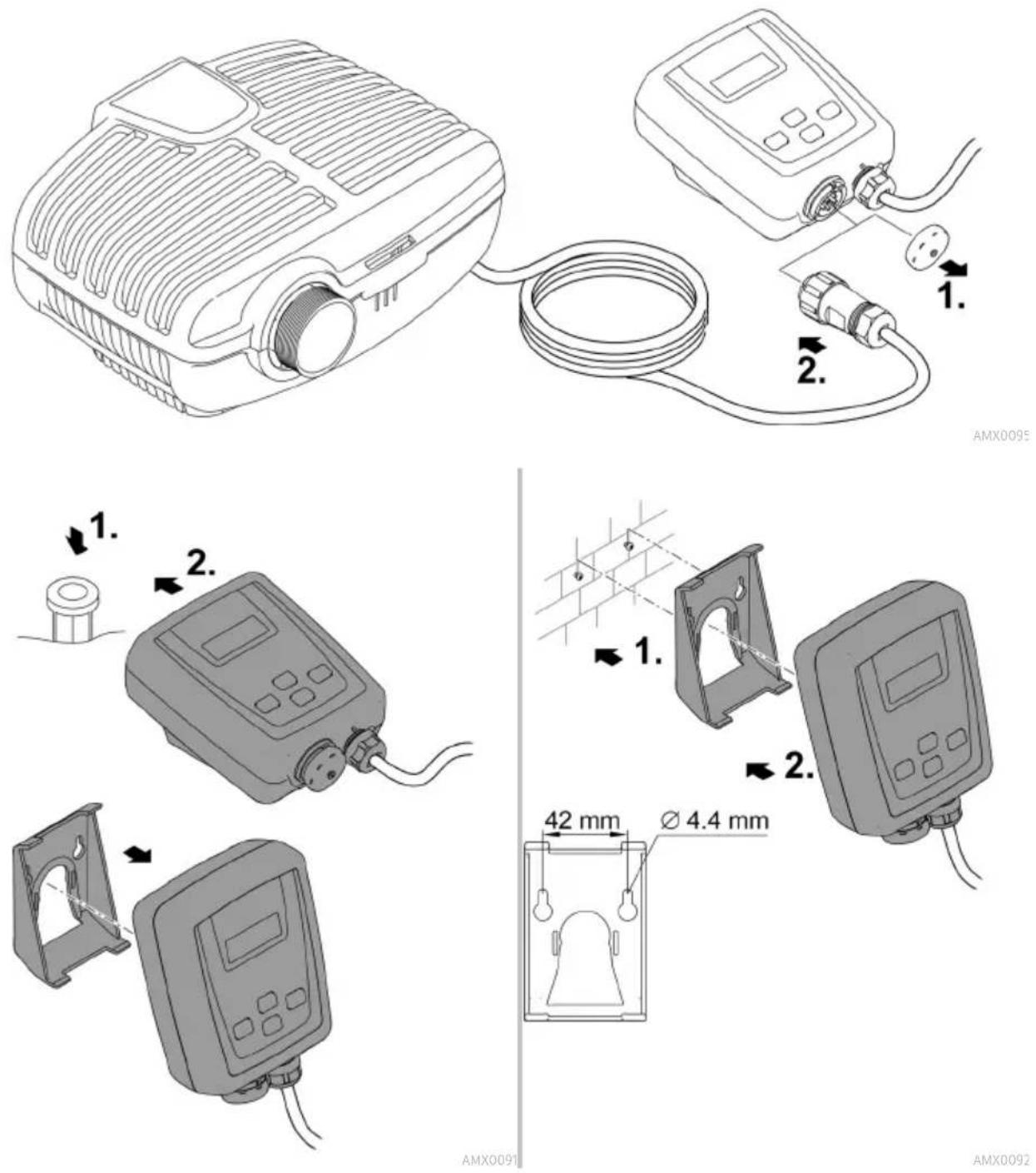

Collegare il controller

1. 2. AMX0095 1. 2. 1. 2. 42 mm Ø 4.4 mm AMX0091 AMX0092

Messa in funzione

NOTA

L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'apparecchio sono incorporati componenti elettrici sensibili.

▶ Non collegare l'apparecchio ad una alimentazione elettrica regolabile.

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa può venire danneggiata irreparabilmente.

▶ Utilizzare la pompa solo sott'acqua ovvero completamente riempita.

Avviamento / Spegnimento

Avviamento

La pompa e il controller devono essere collegati tra loro prima di avviare il controller.

- Collegare prima il controller alla rete elettrica e poi avviare la pompa tramite il controller.

Spegnimento

- Spegnere la pompa con il controller.

— Nel caso di lavori all'apparecchio scollegare il controller dalla rete elettrica.

Al momento della messa in esercizio e poi ogni 20 ... 40 minuti durante l'esercizio la pompa esegue automaticamente un autotest preprogrammato (Environmental Function Control (EFC)). La pompa rileva immediatamente il funzionamento a secco/bloccaggio o lo stato di immersione. La pompa si spegne automaticamente dopo circa 60-120 secondi in caso di funzionamento a secco o bloccaggio. In caso di anomalia staccare l'alimentazione di corrente e "riempire completamente la pompa la pompa" ovvero eliminare l'ostacolo. Poi l'apparecchio può essere riavviato.

Impiego

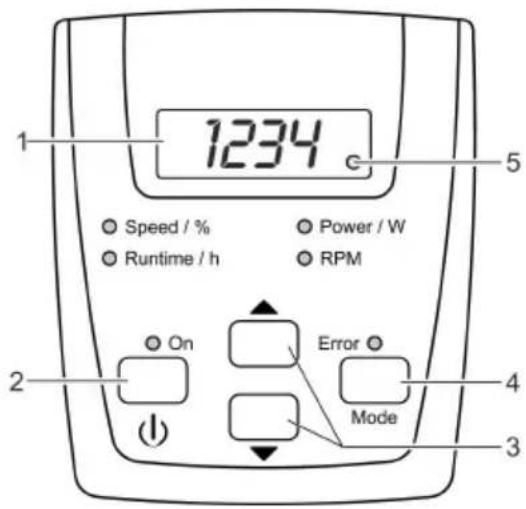

Panoramica del controller

1234 Speed / % Runtime / h On Error Mode 5 Power / W RPM 2 3 4

AMX0087

Descrizione		Funzione
1	Display a LED a quattro cifre	Indicazione di valoriNormalmente viene visualizzato il modo "Power / W".
2	Tasto "ON/OFF"	Avviare o spegnere la pompa
3	Tasti freccia	Aumentare o diminuire il numero di giri/la potenza
4	Tasto "Mode"	Selezionare il modo successivoAttivare/disattivare il collegamento radio
5	LED collegamento radio	Il LED è illuminato con collegamento radio attivato.Il LED lampeggia con collegamento all'app OASE.
C	Speed / %Runtime / hPower / WRPM	È illuminato il LED del relativo modo selezionato.Sul display viene indicato il valore attuale del modo.
C	ON	Il LED è illuminato con pompa inserita.
C	Error	Il LED è illuminato in caso di errore.Sul display viene indicato il codice di errore.(→ Messaggi di errore)

Funzioni di operazione

Avviare/spegnere la pompa

Procedere nel modo seguente:		Info
	Premere brevemente il tasto per avviare o spegnere la pompa.	Se la pompa è spenta, sul display viene visualizzato “OFF”.

Aumentare/diminuire il numero di giri

Procedere nel modo seguente:		Info
	Premere più volte o tenere premuto il tasto desiderato per modificare il numero di giri in percentuale.	Campo di impostazione: 1% ... 100%Passi: 1%La regolazione è possibile solo nei modi

Visualizzare i valori di stato attuali

Procedere nel modo seguente:

Info

Modo "Runtime / h"

• Indicazione delle ore di esercizio complessive della pompa
• Indicazione fino a 9999 ore di esercizio: da 0 a 9999
• Passi indicati: 1 ora

- Indicazione da 10000 a 99900 ore di esercizio: da 100H a 999H

— Passi indicati: 100 ore

— Esempio: 0224 = 22 × 100 = 2200 ore di esercizio

Modo "Power / W"

• Indicazione della potenza attualmente assorbita dalla pompa in watt.
• Tolleranza: ±5 % della potenza assorbita max. (→ Dati tecnici)

Modo "RPM"

- Indicazione del numero di giri attuale della pompa in giri/minuto

Modo "Speed / %"

- Indicazione del numero di giri attuale della pompa in percentuale - Campo di indicazione: da 1 a 100

Se non viene utilizzato per 15 secondi, il controller passa automaticamente al modo "Power / W".

Attivare/disattivare il collegamento radio

Procedere nel modo seguente:

Info

MODE

Tenere premuto il tasto per più di 10 secondi.

• Se sul display appare bOF, il collegamento radio è disattivato.
• Se sul display appare bOn, il collegamento radio è attivato.
• Il LED sul display è illuminato con collegamento radio attivato.
• Il LED sul display lampeggia con collegamento all'app OASE.
• (→ Panoramica del controller)

- Alla consegna è attivato il collegamento radio.

Se non viene utilizzato per 15 secondi, il controller passa automaticamente al modo "Power / W".

Collegare il controller a smartphone/tablet

La distanza massima per una comunicazione corretta tra controller e smartphone/tablet dipende dalla potenza di trasmissione dello smartphone/del tablet. Pareti, muri in calcestruzzo armato, oggetti metallici di grandi dimensioni oppure cespugli e alberi ostacolano le onde radio e riducono la distanza di propagazione.

Procedere nel modo seguente:

Info

1.	Scaricare e installare l'app OASE "Easy Switch" sullo smartphone/sul tablet	L'app OASE è disponibile per iOS (App Store) e Android (Play Store).
2.	Se non è stato ancora fatto, attivare il collegamento radio sul controller.	(→ Attivare/disattivare il collegamento radio)
3.	Attivare la funzione Bluetooth sullo smartphone/sul tablet.	-
4.	Avviare l'app "Easy Switch".	Dopo una breve ricerca vengono elencati i prodotti disponibili.
5.	Selezionare la pompa desiderata.	Sul controller viene visualizzato per due minuti un codice di autenticazione.
6.	Immettere il codice di autenticazione nello smartphone/nel tablet.	Dopo che è avvenuto il collegamento, il display passa alla pagina di controllo della pompa.È ora possibile controllare la pompa tramite lo smartphone/il tablet.II LED sul display del controller lampeggia.(→ Panoramica del controller)

Pulizia e manutenzione

ATTENZIONE

Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

▶ Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

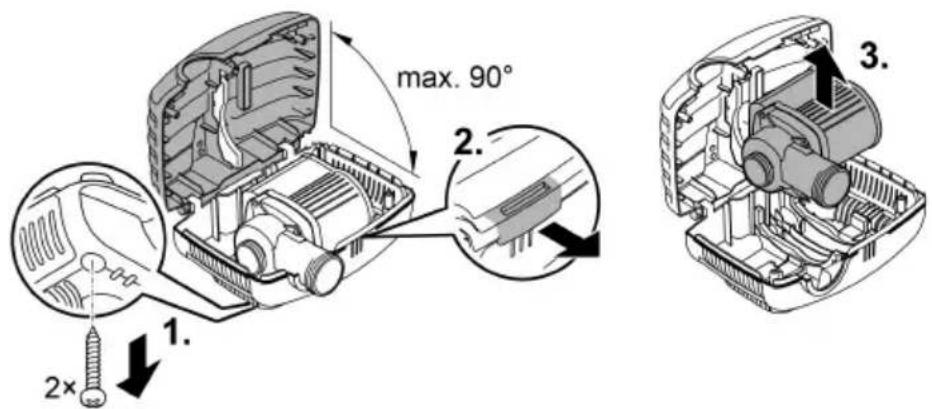

Smontaggio dell'apparecchio

• Staccare la spina elettrica e togliere tutti i collegamenti.
• Smontare l'apparecchio come indicato nella figura.

max. 90° 1. 2x 3.

AMX0204

• Assemblare di nuovo l'apparecchio nell'ordine inverso.
  • Nell'assemblaggio controllare che
  — la pompa sia fissata nel supporto.

- il cavo di rete venga fatto uscire attraverso la scanalatura sulla scatola e che non sia piegato o schiacciato.

Pulizia dell'apparecchio

Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. — Pulire soprattutto l'unità rotante e il corpo della pompa.

• Detergenti consigliati per calcificazioni resistenti:
  — Detergente PumpClean OASE.
• Detergente per uso domestico senza aceto e cloro.
• Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.

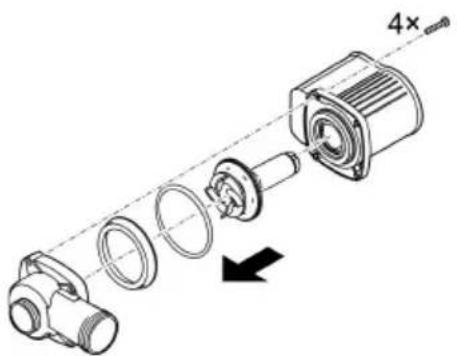

Sostituzione dell'unità rotante

NOTA

Nell'unità rotante è presente un forte magnete che attira le particelle magnetiche (ad es. trucioli di ferro). Le particelle residue possono provocare danni irreparabili all'unità rotante e al blocco motore.

- Prima dell'installazione, rimuovere con attenzione eventuali particelle aderenti dall'unità rotante.

• Smontare il gruppo motore come indicato nella figura.
• Pulire i componenti con una spazzola tenendoli sotto acqua corrente pulita.
• Controllare tutte le parti che non siano danneggiate. Sostituire le parti danneggiate o usurate.
• Assemblare di nuovo il gruppo motore nell'ordine inverso.

Immagazzinaggio/Invernaggio

Mettere fuori servizio l'apparecchio a temperature dell'acqua inferiori a +4 °C o al più tardi se si prevede gelo.

• Pulire accuratamente l'apparecchio.
- Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate.
- Conservare la pompa sott'acqua o riempita d'acqua e al riparo dal gelo. Non immergere nell'acqua anche la spina di rete!

Eliminazione di anomalie
Panoramica delle possibili anomalie

Anomalia	Causa	Intervento
La pompa non si avvia	Manca la tensione di rete	Verificare la tensione di reteVerificare le linee di alimentazione
	Errore di collegamento tra pompa e controller	Collegare correttamente il connet-tore
	La pompa non è inserita	Inserire la pompa con il controller
La pompa non convoglia	Scatola del filtro intasata	Pulire le tazze dei filtri
	Acqua molto sporca	Pulire la pompa. Dopo il raffredda-mento del motore la pompa si riav-via automaticamente
	Regolazione della pompa su un va-lore troppo basso	Aumentare il numero di giridella pompa con il controller
	L'unità rotante è bloccata	Staccare la spina di rete e togliere l'ostacolo. Poi riavviare la pompa
Portata insufficiente	Scatola del filtro intasata	Pulire le tazze dei filtri
	Perdite troppo elevate nelle linee di alimentazione	Scegliere un diametro più grande per il tubo flessibileAdattare il portagomma gradi-nato al diametro del tuboRidurre la lunghezza del tubo flessibile al minimo necessarioEvitare l'utilizzo di parti di colle-gamento inutili
	Regolazione della pompa su un va-lore troppo basso	Aumentare il numero di giri della pompa con il controller
La pompa si arresta dopo un breve tempo di funzionamento	Acqua molto sporca	Pulire la pompa. Dopo il raffredda-mento del motore la pompa si riav-via automaticamente
	L'unità rotante è bloccata	Staccare la spina di rete e togliere l'ostacolo. Poi riavviare la pompa
	La pompa funziona a secco	Riempire completamente la pompa. In caso di funzionamento nel laghetto, immergere completa-mente l'apparecchio.

Messaggi di errore

Dopo aver eliminato l'errore, il relativo messaggio viene resettato automaticamente.

Messaggio di errore	Causa	Intervento
Er1	Non c'è una pompa collegata o manca il collegamento alla pompa	Verificare il collegamento corretto del cavo che porta alla pompaCollegare la pompa al controller
Er2	Errore di comunicazione controller – pompa	Verificare il collegamento corretto del cavo che porta alla pompa.Collegare la pompa al controller
Er3	Sovratemperatura	Verificare se l'unità rotante si muove facilmenteSe l'unità rotante si muove con diffi-coltà, alla pompa serve troppa po-tenzaLa temperatura ambiente è troppo ele-vata
Er4	Sovracorrente	Verificare se l'unità rotante si muove facilmenteSe l'unità rotante si muove con diffi-coltà, alla pompa serve troppa potenza
Er5	Pompa bloccata	Verificare la pompa ed eliminare l'ostacolo
Er6	Funzionamento a secco	Immergere la pompa nell'acquaSe la pompa è installata all'asciutto, ga-rantire l'afflusso di acqua
Er7	Sovratensione	Far funzionare la pompa con la tensione di rete correttaL'apparecchio non è adatto per il range di tensione di rete disponibile
Er8	Bassa tensione	Utilizzare un cavo di prolunga possibilmente corto per la pompa.- La tensione sulla pompa è troppo bassa a causa del calo di tensione do-vuto alla lunghezza del cavo.Impiegare un cavo di prolunga per la pompa con una sezione più grande.- La tensione sulla pompa è troppo bassa a causa del calo di tensione do-vuto alla sezione insufficiente del cavo.

Dati tecnici

Descrizione			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Tensione di attacco		V CA	220 ... 240	220 ... 240	220 ... 240
Frequenza di rete		Hz	50/60	50/60	50/60
Potenza assorbita		W	23 ... 90	26 ... 120	33 ... 175
Tipo di protezione pompa			IP 68	IP 68	IP 68
Tipo di protezione controller		IP 44 IP 44 IP 44
Attacco	Lato mandata	G1 12 G2 G2
	Lato aspirazione	G1 12 G1 12 G1 12
	Tubo flessibile	mm	25/32/38	25/32/38	25/32/38
Portata max.		l/h	8800	12000	17600
Prevalenza max.		m	4,5	4,7	5,3
Superficie di ingresso del filtro		cm ^2	810	810	810
Dimensione max. particelle,sporco grossolano		mm	8	8	8
Profondità d'immersione max.		m	4	4	4
Lunghezza linea di collegamento alla rete controller		m	2	2	2
Lunghezza linea di collegamento alla rete pompa		m	10	10	10
Dimensioni	lunghezza	mm	280	280	280
	larghezza	mm	230	230	230
	altezza	mm	140	140	140
Peso		kg	4,4	5,0	5,35

Valori dell'acqua ammessi

		Acqua pulita, acqua laghetto
Valore pH		6.8 ... 8.5
Durezza	°dH	8 ... 15
Cloro libero	mg/l	<0,3
Contenuto di cloruro	mg/l	<250
Contenuto di sale	%	<0,4
Residuo secco complessivo	mg/l	<50
Temperatura	°C	+4 ... +35

Pezzi soggetti a usura

- Unità rotante

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.

ADVARSEL

Variante de instalare

Pornire/oprire pompă

Pornire/oprire conexiune radio
