MANUAL DE UTILIZARE AquaMax Eco Classic 18000 C OASE

RO Instructiuni de folosință

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.

Indicații de securitate

Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
• Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
  — Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
• Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.
• Conectați aparatul numai la o priză instalată corect.
• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vagabonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.
• Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectție împotriva stropilor de apă).
• Protejati stecărele și conectorii liberi împotriva umidității.

Functionare sigură

• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Unitatea de functionare din aparat conține un magnet cu un câmp magnetic intens, care poate influența stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstrați o distanță de cel puțin 0,2 m între implant și magnet.
• Nu transportați sau trageți aparatul de cablul de alimentare.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme, contactați serviciului autorizat pentru clienti sau OASE.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obișnuite pentru sisteme de filtrare, sisteme cascadă și sisteme pârâu.
• Cu respectarea datelor tehnice. (→ Date tehnice)
• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei)

Pentru aparat sunt valabile următoarele restrictii:

• A nu se utiliza în iazuri tip piscină!
• Nu este admisă în nicio situație acționarea cu alte lichide cu exceptia apei.
• Nu se va utiliza niciodată fără debit de apă.
• NU utilizati în combinație cu substanțe chimice, alimente, substanțe ușor inflamabile sau explozive
• A nu se racorda la sursa casnică de alimentare cu apă.
• Nu utilizati în scopuri profesionale sau industriale.
• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.

Descrierea produsului

Vedere de ansamblu

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm AMX0096

□ A Descriere

1	Pompă de filtrare
2	Controller pentru comanda turației pompei de filtrareComandă prin aplicația OASE "Easy Switch"
3	Cadru de susținere pentru montarea pe perete a controlerului
4	Pilon pentru pământ pentru instalarea controlerului
5	Duza în trepte pentru furtun cu articulație cu bilă, garnitură, piuliță de cuplare și clemă furtunului
6	Manșon în trepte pentru furtun cu piuliță olandeză și clemă de furtun

Simbolurile de pe aparat

IP68 4.0 m		Etans la praf. Etans la apă până la 4 m.
IP44		Protejat împotriva prafului. Protejat împotriva stropilor de apă. Nu scufundati.
		Dezinstalăți aparatul pe timp de înghet.
		Posibile pericole pentru persoane cu stimulatoare cardiace.
		Protejati împotriva razelor directe ale soarelui.
[5DTW]		A nu se elimina împreună cu deșeurile menajere normale.
[52HY]		Citiți manualul de utilizare.

• Varianta (a): Instalare pompă imersată
• Pompa este poziționată în iaz, resp. bazin.
  — Pomparea apei prin colivia cu filtru.
• Varianta (b): Instalarea pe uscat a pompei
• Pompa se montează fără colivie cu filtru în afara iazului, resp. bazinului dar sub nivelul apei.
  — Pomparea apei prin intermediul unui filtru satelit sau skimmer.

Amplasarea și racordarea

Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă).

AVERTIZARE

Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor electrice defecte ale aparatului, apa se află sub tensiune electrică periculoasă.

▶ Utilizați aparatul numai dacă în apă nu se află nicio persoană.

ATENTIE

Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atingeti ștuțurile.

Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat!

▶ Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză.
În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conectate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atingerii este disponibilă ca accesoriu.

Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz contrar survine pericolul deteriorării aparatului. Utilizați un capac de protecție dacă este necesar.

Amplasare aparat imersat

Conectare

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurati pompei o poziție stabilă.
• Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și componentele racordate la partea de aspirație (separator, filtru satelit, rigola inferioară) pe un support de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.

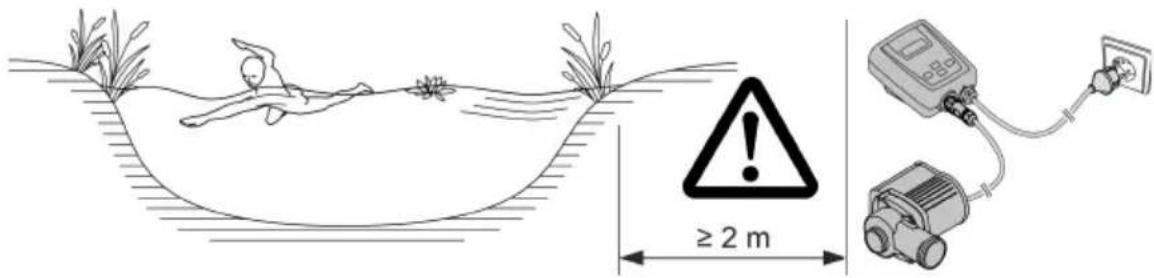

• Acționați pompa doar dacă aceasta este acoperită cu minim 10 cm de apă. În caz contrar, pompa poate aspira aer.

≥ 2 m

AMX009C

Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință.

- Tragetii coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno-dati-o.

Amplasați aparatul pe o suprafață uscată

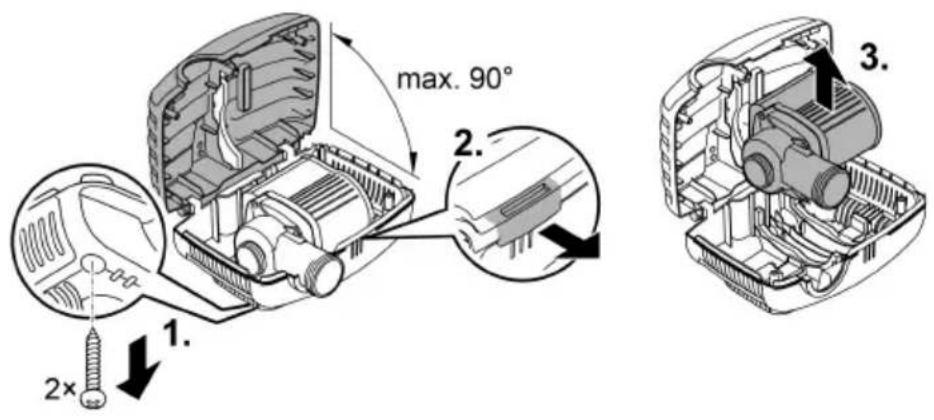

Pentru instalarea pe uscat, poziția trebuie instalată fără carcasa filtrului.

Conversie

max. 90° 1. 2× 2.

AMX0204

Conectare

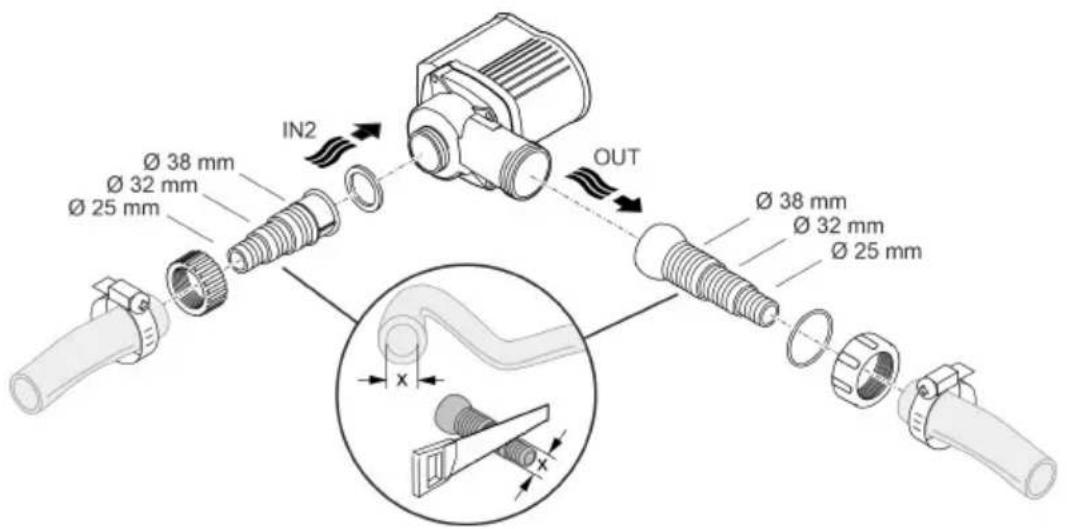

• Furtunurile sau tevile pot fi conectate la orificiile de intrare (IN) și la orificiile de ieșire (OUT).
• Racordurile pentru furtunuri sunt incluse în pachetul de livrare. Montarea acestora este descrisă mai jos.
• Un adaptor pentru tevi DN75/DN110 este disponibil ca accesoriu (nr. articol 35578).
• Asigurați-vă de faptul că furtunul de pe partea de aspirație (IN) nu prezintă diametru mai mic, decât furtunul de pe partea de presiune (OUT).
• Cu cât diametrul furtunului este mai mare, cu atât pierderile prin fricțiune în conducte sunt mai mici și debitul este mai bun.
• Preveniți limitarea inutilă a diametrului furtunului cu un conector de furtun. Scurtați conectorul de furtun în funcție de diametrul furtunului utilizat.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurați pompei o poziție stabilă.
• Evitați expunerea pompei la lumina directă a soarelui.
• Asigurați ventilarea corespunzătoare a locului de montare, în scopul prevenirii supraîncălzirii pompei. Temperatura ambientală permisă (→ Date tehnice)

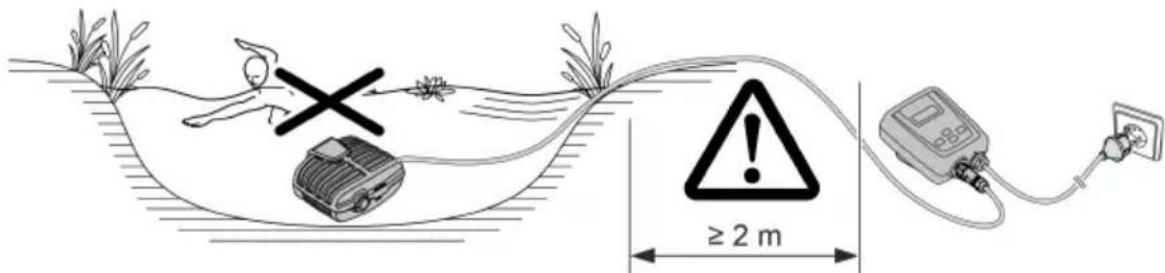

≥ 2 m

AMX0085

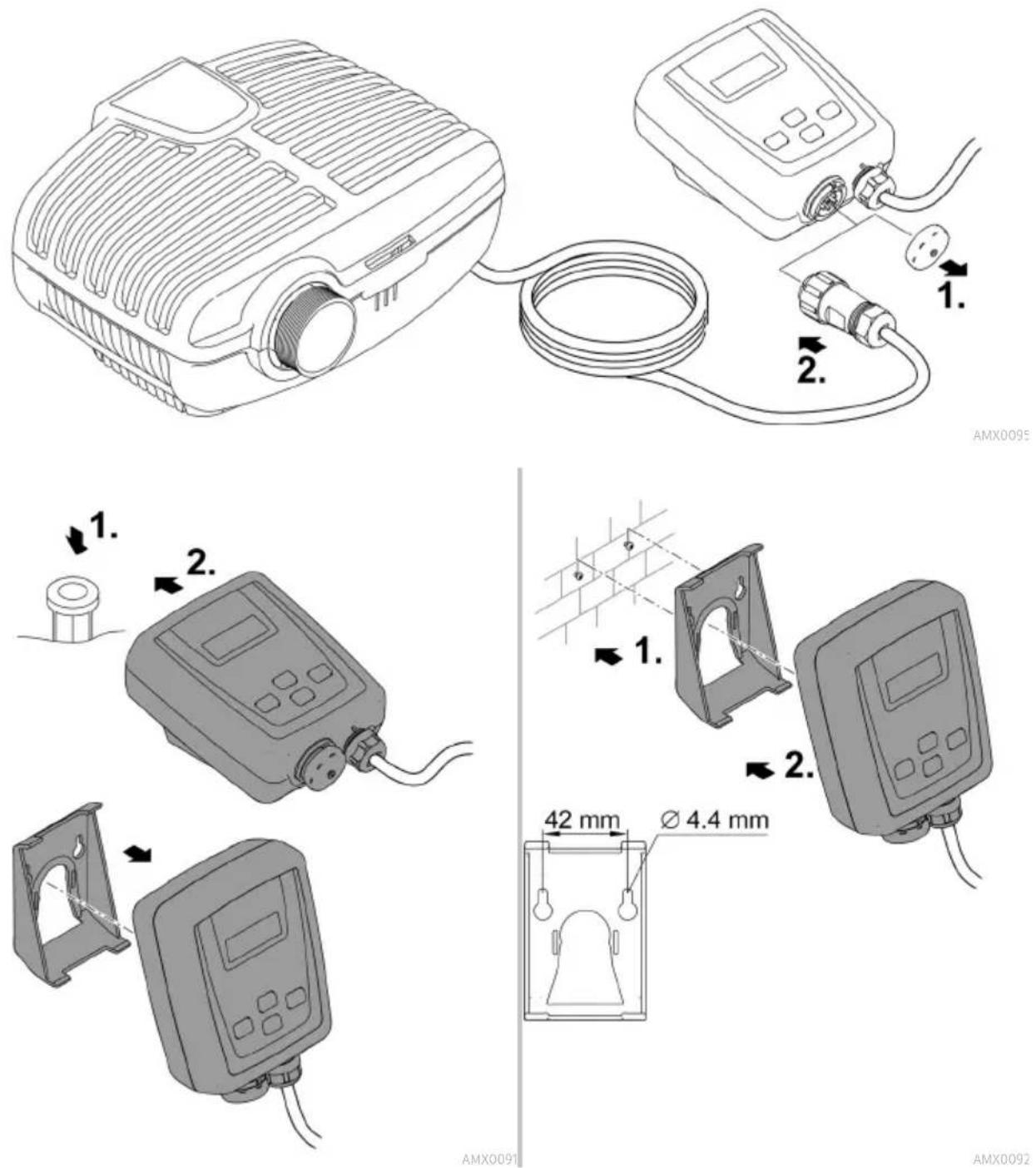

Conectarea controlerului

AMX0095

RO

Punerea în funcțiune

INDICATIE

Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile.

▶ Nu conectați aparatul la o alimentare cu curent cu intensitate reglabilă.

INDICATIE

Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei.

▶ Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

Activare / dezactivare

Pornire

Pompa și controllerul trebuie să fie conectate înainte de a porni controllerul.

- Mai întâi conectați controllerul la rețea, apoi porniți pompa de la controller.

Oprire

- Opriti pompa de la controller.

- Deconectați controlerul de la rețeaua de alimentare când lucrați la aparat.

În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un autotest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Controlul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcționare uscată/blocare sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defectiune, întrerupeți alimentarea cu tensiune electrică și „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcțiune.

Modalitatea de operare

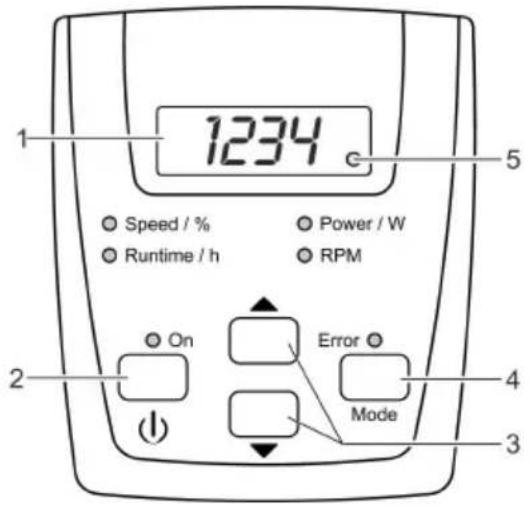

Prezentare generală controller

1 1234 Speed / % Runtime / h On Error Mode 5 4 3

AMX0087

Descriere		Functie
1	Afişaj LED cu patru cifre	Afişarea valorilorModul „Power/W” este afişat în mod implicit.
2	Tastă „Pornit/Oprit“	Pornirea sau oprirea pompei
3	Taste săgeată	Măriți sau micșorați turația/puterea
4	Tastă „Mode“	Selectați modul următorPornire/oprire conexiune radio
5	LED conexiune radio	LED-ul se aprinde atunci când conexiunea radio este pornită.LED-ul se aprinde intermitent atunci când există o conexiune la aplicația OASE.
©	Viteză/%Durată de funcționare/hPutere/WRPM	LED-ul respectiv se aprinde atunci când este selectat un mod.Valoarea curentă a modului este afișată pe afișaj.
©	ON	LED-ul se aprinde atunci când pompa este pornită.
©	Eroare	LED-ul se aprinde atunci când apare o eroare.Pe afișaj este afișat codul de eroare. (→Mesaje de eroare)

Funcții de operare

Procedați după cum urmează

Info

Apăsați scurt tasta pentru a porni sau opri pompa.

Atunci când pompa este oprită, pe afișaj apare „OFF”.

Creşterea/scăderea turației

Procedați după cum urmează

Info

Apăsați de mai multe ori sau mențineți apăsată tasta dorită pentru a modifica turația procentual.

• Domeniu reglabil: 1% ... 100%
- Treaptă: 1%
- Reglarea este posibilă numai în modurile „Speed/%” sau „Power/W”.
- Valoarea reglată este preluată în mod direct.
- Apăsarea unei taste trece automat controlerul în modul „Speed/%”.

După 15 s de nefuncționare, controlerul trece automat în mod "Power / W".

Afişati valorile de stare curente

Procedați după cum urmează

Info

Apăsați scurt tasta pentru a selecta următorul mod.

Modul „Runtime/h“

• Afișarea orelor de funcționare totale ale pompei
• Afisează până la 9999 ore de funcționare: O până la 9999
  – Treaptă afișată: 1 oră
• Afisare de la 10000 până la 99900 ore de funcționare: 100 H până la 999 H
  – Treaptă afișată: 100 ore
• Exemplu: 022 H = 22 × 100 = 2200 ore de funcțio- nare

Modul „Power/W“

• Afișarea puterii consumate actuale a pompei în wați.
• Toleranță: ± 5 % din max. puterii consumate. (→ Date tehnice)

Modul „RPM”

- Afișarea turației curente a pompei în rotații pe minut

Modul „Speed/%”

- Afișarea turației curente în procente - Interval de afișare: I până la 100

După 15 s de nefuncționare, controllerul trece automat în mod "Power / W".

Procedați după cum urmează

Info

Țineți apăsată tasta mai mult de 10 s.

• Dacă pe afișaj apare 60F, conexiunea radio este oprită.
• Dacă pe afișaj apare bûn, conexiunea radio este pornită.
  — LED-ul de pe afișaj se aprinde atunci când cone-xiunea radio este pornită.
• LED-ul de pe afișaj se aprinde intermitent atunci când există o conexiune la aplicația OASE.
• (→ Prezentare generală controller)
• Conexiunea radio este pornită în starea de livrare.

După 15 s de nefuncționare, controlerul trece automat în mod "Power / W".

Conectați controllerul la smartphone/tabletă

Distanța maximă pentru comunicarea fără interferențe între controller și smartphone/tabletă depinde de puterea de transmisie a smartphone-ului/tabletei. Zidurile, pereții din beton armat, obiectele metalice mai mari, precum și tufele și copacii diminuează undele radio și reduc distanța.

Procedați după cum urmează		Info
1.	Descărcați și instalați aplicația OASE "Easy Switch" pe smartphone/tabletă.	Aplicația OASE este disponibilă pentru iOS (Appstore) și Android (Playstore).
2.	Dacă nu s-a conectat deja, porniți conexiunea radio de la controller.	(→Pornire/oprire conexiune radio)
3.	Porniți funcția Bluetooth de pe smartphone/tabletă.	–
4.	Porniți aplicația "Easy Switch".	După o scurtă căutare, produsele disponibile sunt listate.
5.	Selectați pompa dorită.	Pe controller este afișat un cod de autentificare timp de două minute.
6.	Introduceți codul de autentificare în smartphone/tabletă.	Dacă conexiunea are succes, afișajul se schimbă la pagina de operare a pompei.Acum pompa poate fi controlată prin intermediul smartphone-ului/tabletei.LED-ul de pe afișajul controllerului se aprinde intermitent. (→Prezentare generală controller)

RO

Curățarea și întreținerea

ATENTIE

Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamentului pot decupla și recupla autonom echipamentul.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

INDICATIE

Nu utilizați agenti de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul înconjurător

▶ Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur-dărie persistentă, utilizați agentii de curățare recomandați.

Dezasamblarea aparatului

• Trageți stecherul de rețea și îndepărtați toate conexiunile.
• Demontați aparatul așa cum se indică în figură.ță.

max. 90° 1. 2× 3.

AMX0204

• Asamblati aparatul în ordine inversă.
• La asamblare, verificați dacă
• pompa este fixată în suport.
• cablul de rețea este trecut prin piuliță în carcasă și nu este puternic îndoit sau blocat.

Curățați aparatul

i Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. — La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenti de curățare recomandați în cazul depunerilor de calcar persistente:
  — Detergent pentru pompe PumpClean de la OASE.
• Detergent casnic fără oțet și clor.
• După curățare clătiți temeinic toate piesele cu apă curată.

Înlocuirea unității mobile

INDICATIE

Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor.

Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

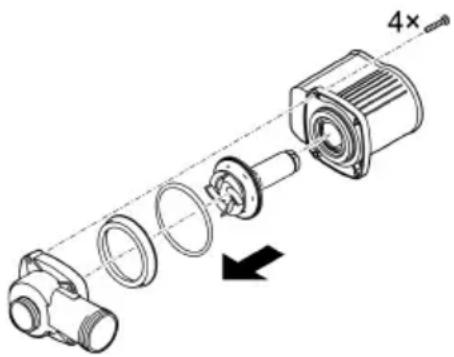

• Dezasamblau blocul motor precum indicat pe figură.
• Curățați componentele cu o perie, sub jet de apă curată.
• Verificați toate piesele să nu prezinte deteriorări. Înlocuiti piesele deteriorate sau uzate.
• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

Depozitare/depozitare pe timp de iarnă

Scoateți dispozitivul din funcțiune la temperaturi ale apei sub +4 °C sau, cel mai târziu, atunci când se preconizează condiții de îngheț.

• Curățați bine aparatul.
• Verificați aparatul dacă prezintă defectiuni și înlocuiti piesele defecte dacă este cazul.
• Depozitați pompa imersată sau plină cu apă astfel încât să fie ferită de îngheț. Nu introduceți în apă ștecherul de alimentare!

RO

Resetarea defectiunii
Prezentare generală a posibilelor defectiuni

Defecțiune	Cauză	Remediere
Pompa nu pornește	Tensiunea de rețea lipsește	Verificați tensiunea de rețeaControlați conductorii de alimentare
	Conectarea defectuoasă a pompei la controller	Stabiliți conexiunea corectă a fișei
	Pompa nu este pornită	Porniți pompa de la controller.
Pompa nu transportă	Carcasa filtrului înfundată	Curățați capacul filtrului.
	Apă deosebit de murdară	Curățați pompa. După răcirea motorului pompa se reconectează automat.
	Pompa reglată prea mult în jos	Măriți turația pompei pe controller
	Unitatea de funcționare este blo-cată	Trageți fișa de rețea și înlăturați obstacolul. Conectați la sfârșit pompa din nou.
Cantitate purjată insuficientă	Carcasa filtrului înfundată	Curățați capacul filtrului.
	Pierderi prea mari în conductele de aspirație	Alegeți un diametru mai mare al furtunuluiAdaptați manșonul în trepte pentru furtun pe diametrul fur-tunuluiReduceți la minimumul necesar lungimea furtunuluiEvitați piesele de legătură care nu sunt absolut necesare
	Pompa reglată prea mult în jos	Măriți turația pompei pe controller
Pompa se deconectează după un timp scurt de funcționare	Apă deosebit de murdară	Curățați pompa. După răcirea motorului pompa se reconectează automat.
	Unitatea de funcționare este blo-cată	Trageți fișa de rețea și înlăturați obstacolul. Conectați la sfârșit pompa din nou.
	Pompa a funcționat uscat	Inundați pompa. La funcționarea îniaz, imersați complet aparatul.

Mesaje de eroare

După eliminarea erorii, mesajul de eroare este repornit automat.

Mesaj de eroare	Cauză	Remediere
Er1	Nicio pompă nu este conectată saulip-sește conexiunea la pompă	Verificați dacă este așezat corect cablul de la pompăConectați pompa la controller
Er2	Eroare de comunicare între controller – pompă	Verificați dacă este așezat corect cablul de la pompă.Conectați pompa la controller
Er3	Supratemperatură	Verificați dacă unitatea de rulare se mișcă fără probleme– Dacă unitatea de rulare este rigidă, pompa necesită prea multă putereTemperatura ambientală este prea ridicată
Er4	Supracurent	Verificați dacă unitatea de rulare se mișcă fără problemeDacă unitatea de rulare este rigidă, pompa necesită prea multă putere
Er5	Pompa este blocată	Verificați pompa și îndepărtați obstacolul
Er6	Funcționare uscată	Introduceți pompa în apăAsigurați fluxul de apă la instalarea us-cată
Er7	Supratensiune	Utilizați pompa la tensiunea de rețea co-rectăAparatul nu este potrivit pentru inter-valul de tensiune existent
Er8	Subtensiune	Mentineți conducta de extensie la pompă cât mai scurtă posibil.– Scăderea de tensiune pe conductele lungi înseamnă că tensiunea la pompă este prea mică.Utilizați o conductă de extensie la pompă cu o secțiune transversală a conductorului mai mare.– Scăderea de tensiune pe conductele cu secțiune transversală a conductorului prea mică înseamnă că tensiunea la pompă este prea mică.

Date tehnice

Descriere			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Tensiune de conexiune		V c.a.	220 ... 240	220 ... 240	220 ... 240
Frecvența rețelei		Hz	50/60	50/60	50/60
Putere consumată		W	23 ... 90	26 ... 120	33 ... 175
Grad de protectie pompă			IP 68	IP 68	IP 68
Grad de protectie controller		IP 44	IP 44	IP 44
Racord	Parte de presi-une	G1 1⁄2 G2 G2
	Parte de aspiratie	G1 1⁄2 G11⁄2 G11⁄2
	Furtun	mm	25/32/38	25/32/38	25/32/38
Debitul max. de pompare		l/h	8800	12000	17600
Înălțime max. de pompare		m 4,5	4,7	5,3
Suprafață de admisie a filtrului		cm2	810	810	810
Dimensiune maximă a granula-tiei, murdărie grosieră		mm	8	8	8
Adâncimea max. de scufundare		m	4	4	4
Lungime cablu de conectare controller		m	2	2	2
Lungime cablu conexiune pompă		m	10	10	10
Dimensiuni	Lungime	mm	280	280	280
	Lățimea	mm	230	230	230
	Înălțime	mm	140	140	140
Masa		kg	4,4	5,0	5,35

Valori permise ale apei
Apă curată, apă de iaz

Valoare pH		6.8 ... 8.5
Duritate	°dH	8 ... 15
Clor liber	mg/l	<0,3
Conținut de cloruri	mg/l	<250
Conținut de sare	%	<0,4
Total resturi uscate	mg/l	<50
Temperatură	°C	+4 ... +35

Consumabile

- Unitate de functionare

Îndepărtarea deșeurilor

INDICATIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin sectionarea cablurilor.

ПРЕДУПРЕЖДЕНИЕ
