用户手册 BD 5055 W Classic Kärcher

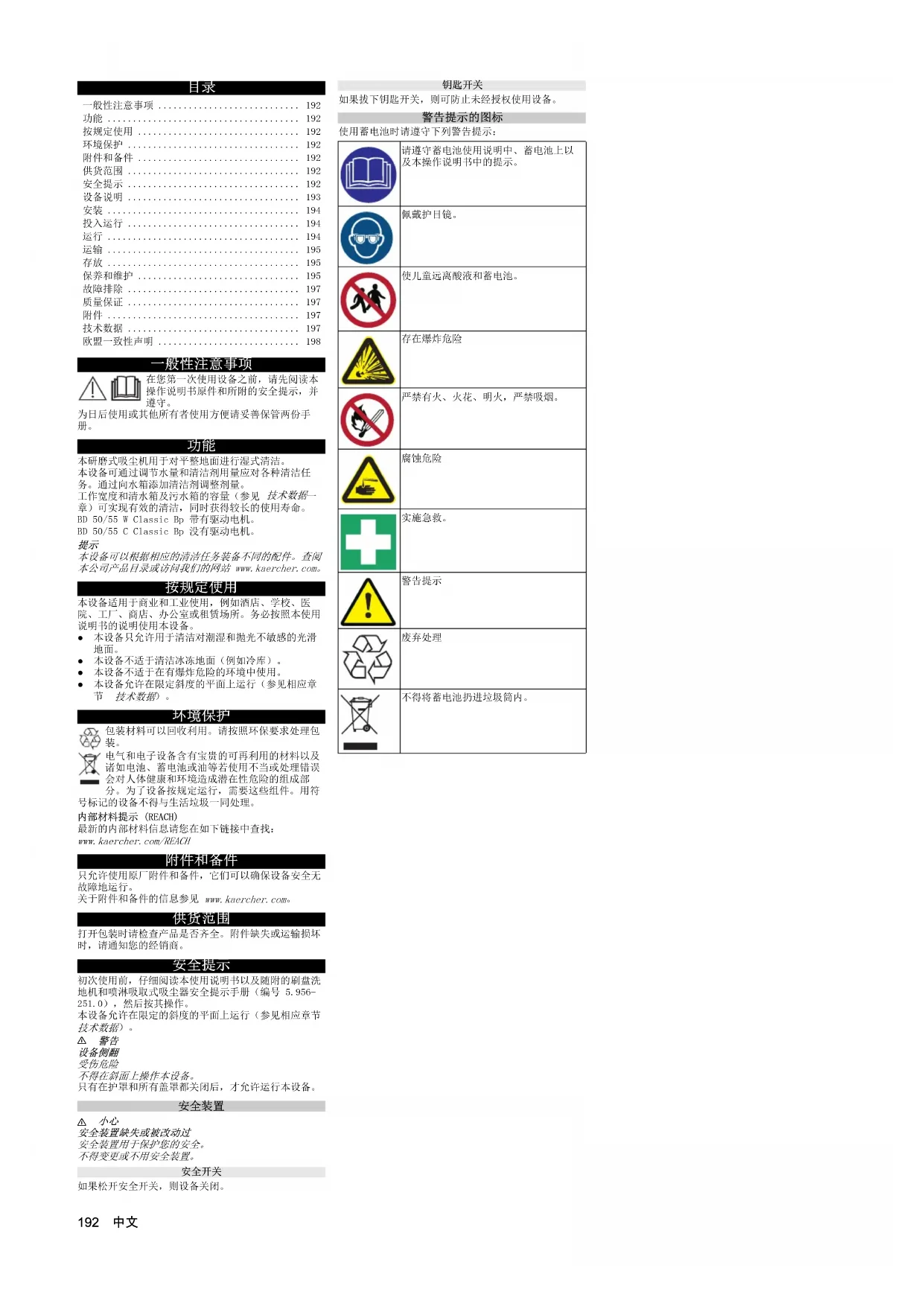

在您第一次使用设备之前，请先阅读本 操作说明书原件和所附的安全提示，并

为日后使用或其他所有者使用方便请妥善保管两份手

本研磨式吸尘机用于对平整地面进行湿式清洁。 本设备可通过调节水量和清洁剂用量应对各种清洁任 务。通过向水箱添加清洁剂调整剂量。 工作宽度和清水箱及污水箱的容量（参见

章）可实现有效的清洁，同时获得较长的使用寿命。 BD 50/55 W Classic Bp 带有驱动电机。 BD 50/55 C Classic Bp 没有驱动电机。

本设备可以根据相应的清洁任务装备不同的配件。查阅 本公司产品目录或访问我们的网站 www.kaercher.com。

本设备适用于商业和工业使用，例如酒店、学校、医 院、工厂、商店、办公室或租赁场所。务必按照本使用 说明书的说明使用本设备。 ● 本设备只允许用于清洁对潮湿和抛光不敏感的光滑

● 本设备不适于清洁冰冻地面（例如冷库）。 ● 本设备不适于在有爆炸危险的环境中使用。 ● 本设备允许在限定斜度的平面上运行（参见相应章

包装材料可以回收利用。请按照环保要求处理包

电气和电子设备含有宝贵的可再利用的材料以及 诸如电池、蓄电池或油等若使用不当或处理错误 会对人体健康和环境造成潜在性危险的组成部 分。为了设备按规定运行，需要这些组件。用符 号标记的设备不得与生活垃圾一同处理。 内部材料提示 (REACH) 最新的内部材料信息请您在如下链接中查找： www.kaercher.com/REACH

只允许使用原厂附件和备件，它们可以确保设备安全无

打开包装时请检查产品是否齐全。附件缺失或运输损坏 时，请通知您的经销商。

初次使用前，仔细阅读本使用说明书以及随附的刷盘洗 地机和喷淋吸取式吸尘器安全提示手册（编号 5.956- 251.0），然后按其操作。 本设备允许在限定的斜度的平面上运行（参见相应章节

不得在斜面上操作本设备。 只有在护罩和所有盖罩都关闭后，才允许运行本设备。

安全装置缺失或被改动过 安全装置用于保护您的安全。 不得变更或不用安全装置。

如果拔下钥匙开关，则可防止未经授权使用设备。

1 粗滤网2 绒毛过滤器3 浮子4 刷头5 刷盘6 手柄7 安全开关8 带计量装置的污水排放软管9 污水箱盖罩10 Home Base 固定轨11 污水箱12 **电池13 清水过滤器14 清水箱排放口15 刷子释放踏板16 防喷器17 清水箱18 铭牌19 软管夹20 清水箱加注漏斗21 吸水扒22 吸水扒锁23 刷头踏板24 吸水扒倾斜度调节器25 抽吸软管26 偏心杆

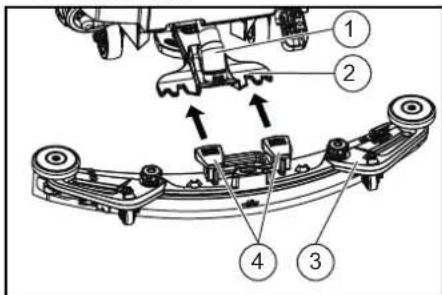

15194 中文 27 清水液位表28 用水量调节钮29 电池插头30 吸水扒操控杆31 钥匙开关32 显示屏33 工作速度旋钮（仅限 BD 50/55 W Classic Bp）34 行驶方向开关（仅限 BD 50/55 W Classic Bp）** 不属于供货范围 ● 清洁过程或日常保养的操作元件为黄色。● 保养和检修的操作元件为浅灰色。设备上的标志* 选配 安装吸水扒1. 向上转动两个夹紧杆。1 抽吸软管2 吸水扒悬挂装置3 吸水扒4 夹紧杆2. 将吸水扒装入吸水扒悬挂装置中。3. 向下转动两个夹紧杆。 推荐的电池组 BD 50/55免维护电池（湿式蓄电池）

在电池放电状态下补充加水酸液溢出造成腐蚀危险，损坏衣物处理电池酸液时，必须佩戴防护眼镜。遵守各项规定。一旦酸液溅到皮肤或衣物上，就要立即用大量清水冲

使用加有添加剂的水损坏的电池，无权要求保修在给电池补充加水时，只能使用蒸馏水或去离子水 (EN 50272-T3)。不要使用第三方添加剂，即所谓的改良剂，否则保修失

1. 在充电过程结束前一个小时，添加蒸馏水。按照电池上的标记规定，注意遵守正确的酸液液位。充电过程结束时所有的电池必须鼓冷风。免维护电池（AGM 和凝胶电池）

打开 AGM 和凝胶电池时有损坏危险！AGM 和凝胶电池免维护，并具有密闭的电池壳。不能加注蒸馏水或电池酸液。打开电池壳或在其上钻孔会损坏 AGM 或凝胶电池，必须更换。不要打开电池壳，也不要钻孔。不要盖住泄压阀，也不要进行改动。1. 仅使用指定的充电器对 AGM 和凝胶电池充电，参见

拆卸和安装电池机器位置不稳定拆卸和安装电池时，注意机器位置是否安稳。

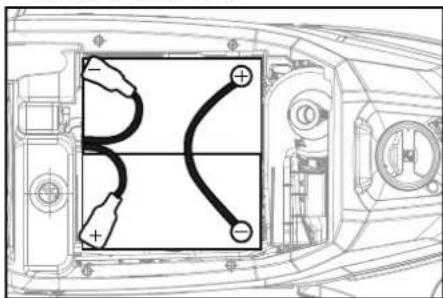

电子控制设备损坏连接电池时,注意确保电极正确。

运行设备前先给电池充电。1. 排放污水。2. 向上翻转污水箱。3. 如图所示将电池装入设备中。115 Ah，2.815-091.080 Ah，2.815-090.0105 Ah，2.815-100.076 Ah，2.815-099.01 垫片4. 用电池安装套件中的连接电缆连接电极。5. 将连接电缆夹紧在尚未接线的电池电极 (+) 和 (-

将设备侧电池插头与电池侧电池插头连接。7. 向下翻转污水箱。

拆卸和安装电池机器位置不稳定拆卸和安装电池时，注意机器位置是否安稳。1. 将钥匙开关转至“0”位并拔下钥匙。2. 断开电池插头。3. 排放污水。4. 向上翻转污水箱。5. 将设备侧电缆与电池负极断开。6. 将剩余电缆与电池断开。7. 拆卸电池。8. 根据现行规定回收处理废旧电池。

注意遵守设备型号铭牌上的电源电压和保险装置。仅在干燥且通风充分的环境中使用充电器。 在充电过程中，危险气体会在水箱下方聚积存在爆炸危险给免保养型电池充电前向上翻转污水箱。

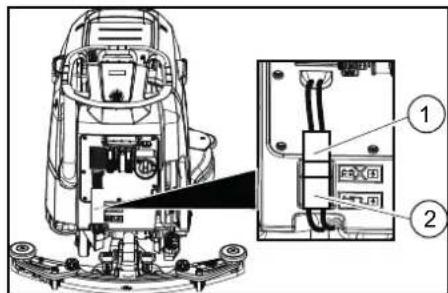

不要将充电器与设备侧电池插头相连接。仅使用与安装的电池型号相配的充电器。仔细阅读充电器制造商使用说明书，尤其是要注意遵守安全提示。平均充电时间约 10-15 小时。在充电过程中不得使用设备。 本设备配有一个深度放电保护装置，即如果达到了仍然允许的最低限度电量，则清洁刷电机和涡轮机关闭。1. 将本设备直接驶至充电器，同时应避开斜坡。2. 拔下设备侧电池插头。1 电池插头，设备侧2 电池插头，电池侧3. 将电池侧电池插头与充电器连接。4. 将充电器电源插头插入插座。5. 根据充电器使用说明书中的说明进行充电。6. 将设备侧电池插头与电池侧电池插头连接。

出现危险时，必须松开安全开关。加注运行材料

1. 打开清水箱密封盖。2. 加注清水（最高 50 °C），至加注漏斗下缘。

加注时可以用软管夹夹紧清水软管。3. 关闭清水箱密封盖。关于清洁剂的提示

不合适的清洁剂健康危险，设备损坏仅限使用推荐的清洁剂。如使用其他清洁剂，则营运方在运行安全性和事故危险上所承担的风险加大。仅限使用不含稀释剂、盐酸和氢氟酸成分的清洁剂。遵守清洁剂上的安全提示。 不要使用大量起泡的清洁剂。清水箱排放口污水箱排放口清水箱液位 (25%)充电器插头插入处

清水箱加注漏斗的盖子可用于测量正确的清洁剂量。其内侧刻有刻度。调节用水量1. 根据地板面层的脏污程度，通过调节钮来调节用水

用少量水尝试进行第一次清洁。逐步提高用水量，直至达到所需的清洁效果。 清水箱用空时，刷头在没有液体供应的情况下继续工 调节吸水扒调节倾斜度必须调节倾斜度，确保吸水扒的吸水胶条在整个长度上都均匀地压在地面上。1. 将设备放置在无坡度的地面上。2. 将钥匙开关转至“ON”位置。放下吸水扒。3. 将设备向前行驶一小段距离。4. 读取水平仪。1 螺栓2 螺母3 水平仪5. 松开螺母。6. 调节螺栓，使水平仪的指针处于两个标线之间。7. 拧紧螺母。8. 要检查设备的新设置，请再次将设备向前行驶一小段距离。必要时重复该调节过程。9. 将钥匙开关转至“OFF”位置。 通过高度调节影响吸水胶条与地面接触时的弯曲度。 基本设置： 吸水扒上方 3 个垫片，下方 3 个垫片。地面不平整： 吸水扒上方 5 个垫片，下方 1 个垫片。地面非常光滑： 吸水扒上方 1 个垫片，下方 5 个垫

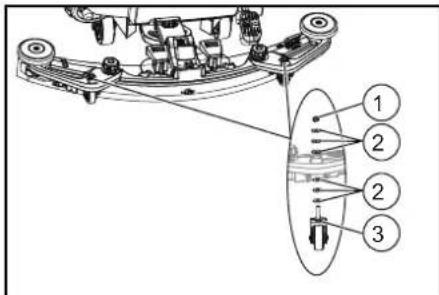

3 间隔滚轮与支架2. 将所需数量的垫片放在吸水扒和间隔滚轮之间。3. 将剩余的垫片装在间隔滚轮上方。4. 拧上螺母并拧紧。5. 在另一个间隔滚轮上重复该过程。 将两个间隔滚轮设置为相同的高度。

1. 将钥匙开关调至“1”。屏幕依次显示：● Kärcher● 电池充电状态和工作小时数● 至下一次维保时间● 操作面板软件版本● 电池充电状态和工作小时数（适用于 BD 50/55 CClassic Bp）电池充电状态和速度（适用于 BD 50/55 W Clas sic

在清洗作业时可以改变行驶方向。多次向前或向后行驶可进行局部强力清洗。1. 将行驶方向转换开关调至“前进”（Vorwärts）

为了改善吸尘效果，可调节吸水扒的倾斜度和高度（参见相应章节 调节吸水扒）。 污水箱已满时，浮子关闭吸尘口，吸尘涡轮机转速加快。在这种情况下，要提升吸水扒，移动设备，以排空 1. 将工作速度旋钮转至所需的数值。在调节过程中速度显示在显示屏上。显示以最高速度的百分比表示。2. 通过调节阀调节用水量。3. 向下按压吸水扒操控杆。吸水扒降下。开始吸尘。4. 踩下刷头踏板、脱开并使其上升。5. 将安全开关拉至伸缩把手。刷头启动，设备以设定的速度行驶。

1. 松开安全开关。2. 踩下刷头踏板并使其卡入。3. 继续行驶一小段路程。抽吸剩余用水。4. 升起吸水扒。吸尘关停后还会惯性运行 10 秒钟。5. 将钥匙开关调至“0”。6. 必要时给电池充电。

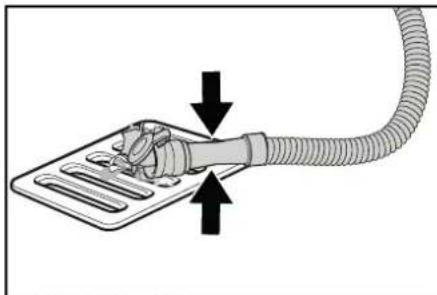

遵守所在地废水处理规定。1. 从支架上取出排放软管，然后将其降到相应的集水装置上方。2. 压合或弯折计量装置。3. 打开计量装置盖罩。4. 排放污水。通过按压或弯折调节用水量。5. 用清水冲洗污水箱。快速排放清水1. 拧下清水排放盖。2. 让清水流出。3. 装上清水排放盖并拧紧。 注意拧紧后软管接头在清水箱密封盖中应位于最低点。

在装载和卸载时，仅在不超过最大斜度的斜坡上运行本设备（参见 技术数据一章)。慢速行驶。

受伤与损坏危险运输时请注意设备的重量。只能在他人协助下或使用行驶驱动装置的情况下装载设

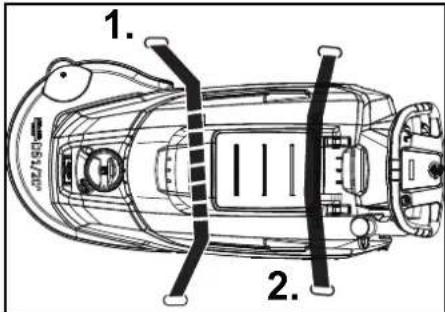

1. 踩下刷头踏板并使其卡入。2. 升起吸水扒。3. 将钥匙开关调至“1”。4. 用行驶方向开关选择行驶方向。5. 将安全开关拉至伸缩把手。6. 用车辆运输时，根据现行准则用捆绑环固定设备以防滑动和倾翻。

冻住的水导致设备损坏彻底排空设备中的水。将设备保管在无霜冻的地方。● 本设备只允许存放在室内。● 长时间存放之前，要给电池完全充电。● 在存放期间，每月至少要给电池完全充电一次。

意外启动的设备受伤危险，触电在设备上进行各项作业之前，都要将钥匙开关调至“0”位并拔下钥匙。拔下充电器的电源插头。 排放和处理污水和清水。安全检查/保养合同可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

损坏危险。不得用水喷射本设备。不得使用腐蚀性清洁剂。有关各项保养工作的详细说明参见相关章节

排放污水。 用清水冲洗污水箱。 使用浸有中性洗涤用碱液的抹布擦拭设备外部。 检查细滤网，必要时清洁。 清洁粗大污染物滤网。 清洁吸水胶条，检查是否有磨损，必要时再次调整高度或更换。 检查刷盘是否有磨损，必要时更换。 给电池充电。 如果充电状态低于 50%，必须给电池连续完全充 如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池充电。 频繁使用时，至少每周给电池连续完全充电一次。 有关各项保养工作的详细说明参见相关章节

1. 清空清水箱，并冲掉沉积物。2. 清洗清水过滤器。3. 清洁浮子和细滤网。使用 清洁剂所有防水地板的保养清洁 RM 746RM 756RM 780光滑表面的保养清洁（例如花岗

4. 检查电池电极是否有氧化，必要时刷掉氧化层。注意确保连接电缆牢固。5. 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。6. 如果使用非免保养型电池，则检查电池的酸液密

7. 较长时间停机时，只有给电池完全充电后，才能存储设备。每月至少给电池完全充电一次。

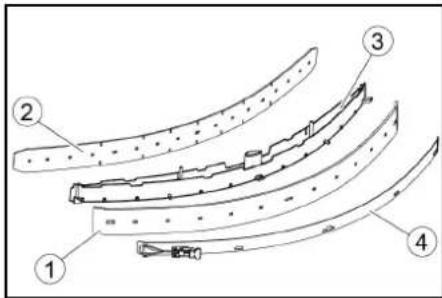

让客服进行规定的检修。 翻转或更换吸水胶条吸水胶条磨损之后，必须翻转或更换吸水胶条。1. 取下吸水扒。2. 拧出星形手柄。1 星形手柄2 紧固带3 吸水扒内置件4 紧固封盖3. 拉出吸水扒内置件。4. 打开紧固封盖。5. 拆下紧固带。6. 从内置件中松开吸水胶条。1 后部吸水胶条2 前部支撑胶条3 吸水扒内置件4 紧固带7. 将翻转后的或新的吸水胶条按到吸水扒内置件的栓 8. 系上紧固带。9. 将吸水扒的内置件推入上部件中。10. 拧入星形手柄并拧紧。清洗粗大污染物滤网1. 打开污水箱盖罩。1 粗大污染物滤网2. 向上拉出粗大污染物滤网。3. 将粗大污染物滤网放到自来水下冲洗。4. 将粗大污染物滤网装入污水箱中。清洗清水过滤器1. 排放清水（参见

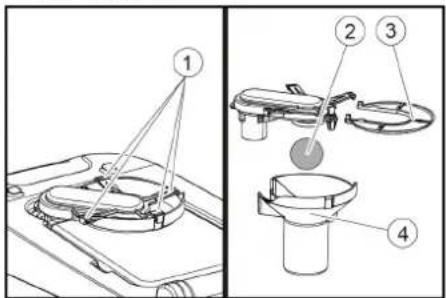

2. 拧下清水箱密封盖。1 清水箱密封盖2 清水过滤器3. 拔出清水过滤器并且用干净的水进行冲洗。4. 安装清水过滤器。5. 装上清水箱密封盖。提示： 注意拧紧后软管接头在清水箱密封盖中应位于最低点。清洁浮子和细滤网1. 打开污水箱盖罩。1 卡钩2 浮子3 细滤网4 浮子室2. 松开卡钩。3. 向下拔出浮子室。4. 从浮子室中取出浮子并清洁。5. 取下并且清洁细滤网。6. 按照相反的顺序组装所有零部件。

刷毛长度达到 10 mm 后，请更换刷盘。

1. 升起刷头。2. 踩下刷子释放踏板。3. 将刷盘侧向从刷头下方拉出。4. 将新的刷盘放到清洗头下方，向上按压并且使其卡

在设备上进行各项作业之前，都要将钥匙开关调至 “0”位并拔下钥匙。 拔下充电器的电源插头。 排放和处理污水和清水。 对于借助本表格仍无法排除的故障，请致电客服。

接近可能会影响视线的看不清的角落、灌木丛、树木或

我们的主管销售公司所发布的质量保证条件在每个国家 均适用。在质量保证期内，如果您的产品发生了任何故 障，我们都将为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如属质量保证情 况，请凭发票联系贵方经销商或就近联系获得授权的客

设备无法启动 1. 将钥匙开关调至“1”。

用水量不充足 1. 检查清水液位，必要时加注清水箱。

抽吸功率过小 1. 停止设备运行，排放污水。

2. 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。

3. 检查抽吸软管与污水箱的连接是否正确。

4. 检查细滤网是否有污物，必要时清洁。

5. 清洁吸水扒上的吸水胶条，必要时翻转或更换。

6. 检查污水排放软管上的盖罩是否已关闭。

检查抽吸软管是否密封，必要时更换。 清洁效果不理想 1. 调低速度。

4. 检查抽吸软管是否阻塞，必要时清洁。

5. 检查吸水扒是否阻塞，必要时清除阻塞。

刷子不转动 1. 检查是否有异物卡住刷子，必要时清除异物。 设备在清洁时抖动 1. 使用软毛刷子

刷盘，整套，红色 D51 9.753-021.0 用于一般清洁，适用于所有表面。 刷盘（非常软） 4.905-028.0 用于清洁敏感地面和抛光。 刷盘（软） 4.905-027.0 采用天然纤维，用于清洁和抛光。 刷盘（中等软） 4.905-026.0 用于一般清洁，适用于所有表面。 刷盘（硬） 4.905-029.0 用于顽固污垢和深度清洁。仅适用于耐磨表面。 驱动盘，479 mm 4.762-534.0 用于用垫清洁。带快速更换接合器和中央锁。 垫，500 mm，(软) 6.371-146.0 采用天然毛，用于抛光。有效去除擦伤点。 垫，508 mm，(软) 6.369-468.0 细粒度，适用于地面抛光。 垫，508 mm（中等软） 6.369-079.0 用于清洁所有类型的地面。 垫，508 mm（中等硬） 6.369-078.0 用于清除顽固污垢和深度清洁。 垫，508 mm（硬） 6.369-077.0 用于清洁严重脏污的地面和深度清洁。 金刚石垫，508 mm（粗糙） 6.371-260.0 用于粗略清洁/修复。去除细小的划痕，产生干净的亚光表面。用于在使用黄色垫之前进行表面处 理。作为基础结晶的结晶垫。 金刚石垫，508 mm（中等） 6.371-261.0 用于粗略清洁/修复。去除细微的划痕，使表面更均匀、更有光泽。用于在使用绿色金刚石垫之前 进行表面处理。作为高光泽结晶的结晶垫。 金刚石垫，508 mm（精细） 6.371-240.0 用于轻松抛光强化地板、水磨石和天然石材表面。用于在使用白色和黄色垫之后进行保养清洁。 微纤维垫，508 mm 6.371-271.0 出色的清洁力。还能有效清洁精细陶瓷瓷砖。 三聚氰胺垫，508 mm 6.371-025.0 三聚氰胺垫套件，可有效清洁微孔表面。 刮板，850 mm 4.778-008.0 抛物线形刮板，采用耐磨红色 Linatex 材质的吸水胶条，带支撑滚轮。 吸水胶条，33 英寸，红色 4.400-011.0 采用 Linatex 材质，耐磨。 吸水胶条，33 英寸，透明 4.400-005.0 采用 PU 材质，耐油。 BD 50/55 W Classic Bp BD 50/55 C Classic Bp

额定电压 V24 24 电池容量 Ah (5 h) 80 / 115 80 / 115 平均功率消耗 W 880 750 驱动电机功率 W130 - 抽吸涡轮机功率 W 250 250 清洁刷驱动装置功率 W 500 500 理论清洁面积效率 m

我们在此声明，基于其设计和结构以及我们投入市场的 款型，下述机器满足欧盟指令的相关基本安全健康要 求。如果在没有与我方协商的情况下更改机器，本声明

签署人受董事会的委托并且全权处理相关事宜。

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden （德国） 电话：[phone] 传真：[phone] Winnenden，2019/01/25 工作区域最大斜度 % 2 2

工作宽度 mm 510 510 刷子直径 mm 510 510 刷子转速 1/min

清洁刷接触压力 kg ≥ 27 ≥ 27

空载重量（运输重量） kg 115 110 电池舱尺寸 mm 330 x 355 x 290 330 x 355 x 290 根据 EN 60335-2-72 标准测得的数值 总振动值 m/s

dB(A) 65.2 65.2 不确定度 K

在您第一次使用設備之前，請閱讀原版 操作說明書與隨附的安全提示，並遵守

為日後使用或其他所有者使用方便，請妥善保管這兩本

本研磨式吸塵機用於對平整地面進行濕式清潔。 本設備可透過調節水量和清潔劑用量應對各種清潔任 務。透過向水箱添加清潔劑調整劑量。 工作寬度和清水箱及污水箱的容量（參見

章）可實現有效的清潔，同時獲得較長的使用壽命。 BD 50/55 W Classic Bp 帶有驅動電機。 BD 50/55 C Classic Bp 沒有驅動電機。

本設備可以根據相應的清潔任務裝備不同的附件。查閱 本公司產品目錄或訪問我們的網站 www.kaercher.com。

本設備適用於商業和工業使用，例如酒店、學校、醫 院、工廠、商店、辦公室或租賃場所。務必按照本使用 說明書的說明使用本設備。 ● 本設備只允許用於清潔對潮濕和拋光不敏感的光滑

● 本設備不適於清潔冰凍地面（例如冷庫）。 ● 本設備不適於在有爆炸危險的環境中使用。 ● 本設備允許在限定斜度的平面上運行（參見

包裝材料可回收利用。請按照環保要求處理包

電氣和電子設備含有寶貴的可再利用的材料以及 諸如電池、蓄電池或油等若使用不當或處理錯誤 會對人體健康和環境造成潛在性危險的成分。為 了設備能正確的運作，需要這些元件。用符號標 記的設備不得與生活垃圾一同處理。 內部材料指示(REACH) 最新的內部材料資訊請參見： www.kaercher.com/REACH

只允許使用原廠附件和備件，以確保設備安全無故障地

打開包裝時請檢查產品是否齊全。附件缺失或運輸損壞 時，請通知您的經銷商。

初次使用前，仔細閱讀本使用說明書以及隨附的刷盤洗 地機和噴淋吸取式吸塵器安全提示手冊（編號 5.956- 251.0），然後按其操作。 本設備允許在限定的斜度的平面上運行（參見

不得在斜面上運行本設備。 只有在護罩和所有蓋罩都關閉後，才允許運行本設備。

安全裝置用於保護你自身的安全。 禁止修改或繞過安全裝置。

如果拔下鑰匙開關，則可防止未經授權使用設備。

不得將電池扔進垃圾筒內。200 繁體中文

1 粗濾網2 絨毛過濾器3 浮子4 刷頭5 刷盤6 手柄7 安全開關8 帶計量裝置的污水排放軟管9 污水箱蓋罩10 Home Base 固定軌11 污水箱12 **電池13 清水過濾器14 清水箱排放口15 刷子釋放踏板16 防噴器17 清水箱18 銘牌19 軟管夾20 清水箱加注漏斗21 吸水扒22 吸水扒鎖23 刷頭踏板24 吸水扒傾斜度調節器25 抽吸軟管26 偏心杆

15繁體中文 201 27 清水液位表28 用水量調節鈕29 電池插頭30 吸水扒操控杆31 鑰匙開關32 顯示螢幕33 工作速度旋鈕（僅限 BD 50/55 W Classic Bp）34 行駛方向開關（僅限 BD 50/55 W Classic Bp）** 不屬於供貨範圍 ● 清潔過程或日常保養的操作元件為黃色。● 保養和檢修的操作元件為淺灰色。設備上的符號* 選配 安裝吸水扒1. 向上轉動兩個夾緊杆。1 抽吸軟管2 吸水扒懸掛裝置3 吸水扒4 夾緊杆2. 將吸水扒裝入吸水扒懸掛裝置中。3. 向下轉動兩個夾緊杆。 推薦的電池組 BD 50/55免維護電池（濕式蓄電池）

在電池放電狀態下補充加水酸液溢出造成腐蝕危險，損壞衣物處理電池酸液時，必須佩戴防護眼鏡。遵守各項規定。一旦酸液濺到皮膚或衣物上，就要立即用大量清水沖

使用加有添加劑的水損壞的電池，無權要求保修在給電池補充加水時，只能使用蒸餾水或去離子水 (EN 50272-T3)。不要使用協力廠商添加劑，即所謂的改良劑，否則保修

1. 在充電過程結束前一個小時，添加蒸餾水。按照電池上的標記規定，注意遵守正確的酸液液位。充電過程結束時所有的電池必須鼓冷風。免維護電池（AGM 和凝膠電池）

打開 AGM 和凝膠電池時有損壞危險！AGM 和凝膠電池免維護，並具有密閉的電池殼。既不可能也沒必要加注蒸餾水或電池酸液。打開電池殼或在其上鑽孔會損壞 AGM 或凝膠電池，必須更換。不要打開電池殼，也不要鑽孔。不要蓋住泄壓閥，也不要進行改動。1. 僅使用指定的充電器對 AGM 和凝膠電池充電，參見

拆卸和安裝電池機器位置不穩定拆卸和安裝電池時，注意機器位置是否安穩。

電子控制設備損壞連接電池時，注意確保電極正確。

運行設備前先給電池充電。1. 排放污水。2. 向上翻轉污水箱。3. 如圖所示將電池裝入設備中。115 Ah，2.815-091.080 Ah，2.815-090.0105 Ah，2.815-100.076 Ah，2.815-099.01 墊片4. 用電池安裝套件中的連接電纜連接電極。5. 將連接電纜夾緊在尚未接線的電池電極 (+) 和 (-

將設備側電池插頭與電池側電池插頭連接。7. 向下翻轉污水箱。

拆卸和安裝電池機器位置不穩定拆卸和安裝電池時，注意機器位置是否安穩。1. 將鑰匙開關轉至「0」位並拔下鑰匙。2. 斷開電池插頭。3. 排放污水。4. 向上翻轉污水箱。5. 將設備側電纜與電池負極斷開。6. 將剩餘電纜與電池斷開。7. 拆卸電池。8. 根據現行規定回收處理廢舊電池。

注意遵守設備型號銘牌上的電源電壓和保險裝置。僅在乾燥且通風充分的環境中使用充電器。 在充電過程中，危險氣體會在水箱下方聚積存在爆炸危險給免維護電池充電前向上翻轉污水箱。

不要將充電器與設備側電池插頭相連接。僅使用與安裝的電池型號相配的充電器。仔細閱讀充電器製造商使用說明書，尤其是要注意遵守安全提示。平均充電時間約 10-15 小時。在充電過程中不得使用設備。 本設備配有一個深度放電保護裝置，即如果達到了仍然允許的最低限度電量，則清潔刷電機和渦輪機關閉。1. 將本設備直接駛至充電器，同時應避開斜坡。2. 拔下設備側電池插頭。1 電池插頭，設備側2 電池插頭，電池側3. 將電池側電池插頭與充電器連接。4. 將充電器電源插頭插入插座。5. 根據充電器使用說明書中的說明進行充電。6. 將設備側電池插頭與電池側電池插頭連接。

出現危險時，必須鬆開安全開關。加注運行材料

1. 打開清水箱密封蓋。2. 加注清水（最高 50 °C），至加注漏斗下緣。

加注時可以用軟管夾夾緊清水軟管。3. 關閉清水箱密封蓋。關於清潔劑的提示

不合適的清潔劑健康危險，設備損壞僅限使用推薦的清潔劑。如果使用其他清潔劑，則營運方在運行安全性和事故危險上所承擔的風險加大。僅限使用不含稀釋劑、鹽酸和氫氟酸成分的清潔劑。遵守清潔劑上的安全提示。 不要使用大量起泡的清潔劑。清水箱排放口污水箱排放口清水箱液位 (25%)充電器插頭插入處

清水箱加注漏斗的蓋子可用於測量正確的清潔劑量。其內側刻有刻度。調節用水量1. 根據地板面層的髒汙程度，透過調節鈕來調節用水

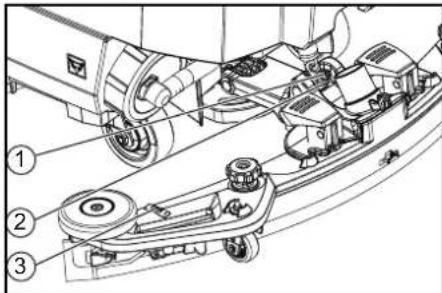

用少量水嘗試進行第一次清潔。逐步增加用水量，直至達到所需的清潔效果。 清水箱用空時，刷頭在沒有液體供應的情況下繼續工 調節吸水扒調節傾斜度必須調節傾斜度，確保吸水扒的吸水膠條在整個長度上都均勻地壓在地面上。1. 將設備放置在無坡度的地面上。2. 將鑰匙開關轉至「ON」位置。放下吸水扒。3. 將設備向前行駛一小段距離。4. 讀取水平儀。1 螺栓2 螺母3 水平儀5. 鬆開螺母。6. 調節螺栓，使水平儀的指針處於兩個標線之間。7. 擰緊螺母。8. 要檢查設備的新設定，請再次將設備向前行駛一小段距離。必要時重複該調節過程。9. 將鑰匙開關轉至「OFF」位置。 透過高度調節影響吸水膠條與地面接觸時的彎曲度。 基本設定： 吸水扒上方 3 個墊片，下方 3 個墊片。地面不平整： 吸水扒上方 5 個墊片，下方 1 個墊片。地面非常光滑： 吸水扒上方 1 個墊片，下方 5 個墊

3 間隔滾輪與支架2. 將所需數量的墊片放在吸水扒和間隔滾輪之間。3. 將剩餘的墊片裝在間隔滾輪上方。4. 擰上螺母並擰緊。5. 在另一個間隔滾輪上重複該過程。 將兩個間隔滾輪設定為相同的高度。

1. 將鑰匙開關調至「1」。螢幕依次顯示：● Kärcher● 電池充電狀態和工作小時數● 至下一次維保時間● 操作面板軟體版本● 電池充電狀態和工作小時數（適用於 BD 50/55 CClassic Bp）電池充電狀態和速度（適用於 BD 50/55 W Clas sic

在清潔作業時可以改變行駛方向。多次向前或向後行駛可進行局部强力清洗。1. 將行駛方向開關調至「前進」位置。

為了改善吸塵效果，可調節吸水扒的傾斜度和高度（參見 調節吸水扒一章）。 污水箱已滿時，浮子關閉吸塵口，吸塵渦輪機轉速加快。在這種情況下，要升起吸水扒，移動設備，以排空 1. 將工作速度旋鈕轉至所需的數值。在調節過程中速度顯示在顯示幕上。顯示以最高速度的百分比表示。2. 透過調節閥調節用水量。3. 向下按壓吸水扒操控杆。吸水扒降下。開始吸塵。4. 踩下刷頭踏板、脫開並使其上升。5. 將安全開關拉至伸縮把手。刷頭啟動，設備以設定的速度行駛。

1. 鬆開安全開關。2. 踩下刷頭踏板並使其卡入。3. 繼續行駛一小段路程。抽吸剩餘用水。4. 升起吸水扒。吸塵關停後還會慣性運行 10 秒鐘。5. 將鑰匙開關調至「0」。6. 必要時給電池充電。

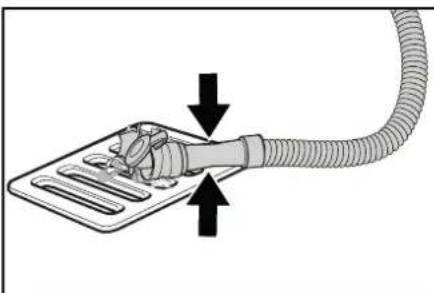

遵守所在地廢水處理規定。1. 從支架上取出排放軟管，然後將其降到相應的集水裝置上方。2. 壓合或彎折計量裝置。3. 打開計量裝置蓋罩。4. 排放污水。透過按壓或彎折調節用水量。5. 用清水沖洗污水箱。快速排放清水1. 擰下清水排放蓋。2. 讓清水流出。3. 裝上清水排放蓋並擰緊。 注意擰緊後軟管接頭在清水箱密封蓋中應位於最低點。

在裝載和卸載時，僅在不超過最大斜度的斜坡上運行本設備（參見 技術資料一章)。慢速行駛。

受傷與損壞危險運輸時請注意設備的重量。只能在他人協助下或使用行駛驅動裝置的情況下裝載設

1. 踩下刷頭踏板並使其卡入。2. 升起吸水扒。3. 將鑰匙開關調至「1」。4. 用行駛方向開關選擇行駛方向。5. 將安全開關拉至伸縮把手。6. 用車輛運輸時，根據現行準則用捆綁環固定設備以防滑動和傾翻。

凍住的水導致設備損壞徹底排空設備中的水。將設備保管在無霜凍的地方。● 本設備只允許存放在室內。● 長時間存放之前，要給電池完全充電。● 在存放期間，每月至少要給電池完全充電一次。

意外啟動設備受傷危險，觸電在設備上進行各項作業之前，都要將鑰匙開關調至「0」位並拔下鑰匙。拔下充電器的電源插頭。 排放和處理污水和清水。安全檢查/保養合同可以與您的經銷商協定定期的安全檢查或簽訂保養合同。請與我們協商。

損壞危險。不得用水噴射本設備。不得使用腐蝕性清潔劑。有關各項保養工作的詳細說明參見 保養作業 排放污水。 用清水沖洗污水箱。 使用浸有中性洗滌用堿液的抹布擦拭設備外部。 檢查細濾網，必要時清潔。 清潔粗濾網。 清潔吸水膠條，檢查是否有磨損，必要時再次調整高度或更換。 檢查刷盤是否有磨損，必要時更換。 給電池充電。 如果充電狀態低於 50%，必須給電池連續完全充 如果充電狀態高於 50%，只有當下次使用需要充足運行時間時，才能給電池充電。 頻繁使用時，至少每週給電池連續完全充電一次。 有關各項保養工作的詳細說明參見 保養作業 1. 清空清水箱，並沖掉沉積物。2. 清洗清水過濾器。3. 清潔浮子和細濾網。4. 檢查電池電極是否有氧化，必要時刷掉氧化層。注意確保連接電纜牢固。5. 清潔污水箱和罩蓋之間的密封件，檢查密封性，必要時更換。6. 如果使用非免維護電池，則檢查電池的酸液密度。使用 清潔劑所有防水地板的保養清潔 RM 746RM 756RM 780光滑表面的保養清潔（例如花崗 RM 755 es工業地板的保養清潔和徹底清潔 RM 69 ASF精細陶瓷瓷磚的保養清潔和徹底清

7. 較長時間停機時，只有給電池完全充電後，才能存放設備。每月至少給電池完全充電一次。

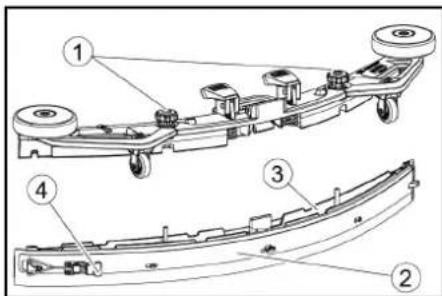

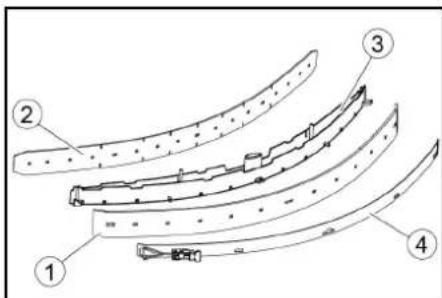

讓客服安排進行規定的檢修。 翻轉或更換吸水膠條吸水膠條磨損之後，必須翻轉或更換吸水膠條。1. 取下吸水扒。2. 擰出星形手柄。1 星形手柄2 緊固帶3 吸水扒內置件4 緊固封蓋3. 拉出吸水扒內置件。4. 打開緊固封蓋。5. 拆下緊固帶。6. 從內置件中鬆開吸水膠條。1 後部吸水膠條2 前部支撐膠條3 吸水扒內置件4 緊固帶7. 將翻轉後的或新的吸水膠條按到吸水扒內置件的栓

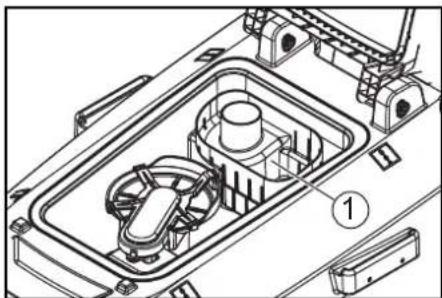

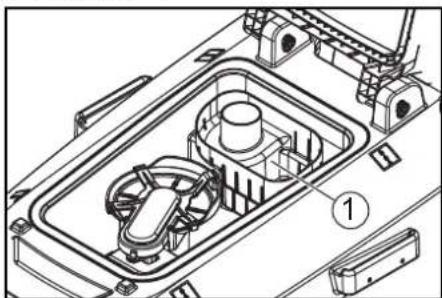

8. 系上緊固帶。9. 將吸水扒的內置件推入上部件中。10. 擰入星形手柄並擰緊。清洗粗濾網1. 打開污水箱蓋罩。1 粗濾網2. 向上拉出粗濾網。3. 將粗濾網放到自來水下沖洗。4. 將粗濾網裝入污水箱中。清洗清水過濾器1. 排放清水（參見

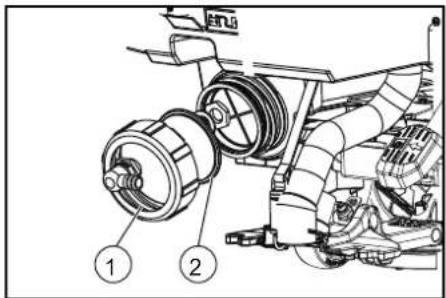

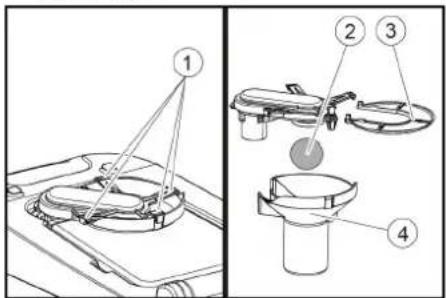

2. 擰下清水箱密封蓋。1 清水箱密封蓋2 清水過濾器3. 拔出清水過濾器並且用乾淨的水進行沖洗。4. 安裝清水過濾器。5. 裝上清水箱密封蓋。提示： 注意擰緊後軟管接頭在清水箱密封蓋中應位於最低點。清潔浮子和細濾網1. 打開污水箱蓋罩。1 卡鉤2 浮子3 細濾網4 浮子室2. 鬆開卡鉤。3. 向下拔出浮子室。4. 從浮子室中取出浮子並清潔。5. 取下並清潔細濾網。6. 按照相反的順序組裝所有零部件。

刷毛長度達到 10mm 後，請更換刷盤。

1. 升起刷頭。2. 踩下刷子釋放踏板。3. 將刷盤側向從刷頭下方拉出。4. 將新的刷盤放到清洗頭下方，向上按壓並且使其卡

在設備上進行各項作業之前，都要將鑰匙開關調至 「0」位並拔下鑰匙。 拔下充電器的電源插頭。 排放和處理污水和清水。 對於借助本表格仍無法排除的故障，請致電客服。

接近可能會影響視線的盲角、灌木叢、樹木或物體時務

我們的負責銷售的公司所發佈的品質保證條件在每個國 家均適用。在品質保證期內，如果您的產品發生了任何 故障，我們都將為您提供免費維修，但是這種故障應當 是由於機身材料或製造上的缺陷造成的。如屬品質保證 情況，請憑發票聯絡貴方經銷商或就近聯絡取得授權的

設備無法啟動 1. 將鑰匙開關調至「1」。

用水量不充足 1. 檢查清水液位，必要時加注清水箱。

抽吸功率過小 1. 停止設備運行，排放污水。

2. 清潔污水箱和罩蓋之間的密封件，檢查密封性，必要時更換。

3. 檢查抽吸軟管與污水箱的連接是否正確。

4. 檢查細濾網是否有汙物，必要時清潔。

5. 清潔吸水扒上的吸水膠條，必要時翻轉或更換。

6. 檢查污水排放軟管上的蓋罩是否已關閉。

檢查抽吸軟管是否密封，必要時更換。 清潔效果不理想 1. 調低速度。

4. 檢查抽吸軟管是否阻塞，必要時清潔。

5. 檢查吸水扒是否阻塞，必要時清除阻塞。

刷子不轉動 1. 檢查是否有異物卡住刷子，必要時清除異物。 設備在清潔時抖動 1. 使用軟毛刷子

刷盤，整套，紅色 D51 9.753-021.0 用於一般清潔，適用於所有表面。 刷盤（非常軟） 4.905-028.0 用於清潔敏感地面和拋光。 刷盤（軟） 4.905-027.0 採用天然纖維，用於清潔和拋光。 刷盤（中等軟） 4.905-026.0 用於一般清潔，適用於所有表面。 刷盤（硬） 4.905-029.0 用於頑固污垢和深度清潔。僅適用於耐磨表面。 驅動盤，479 mm 4.762-534.0 用於用墊清潔。帶快速更換接合器和中央鎖。 墊，500 mm，(軟) 6.371-146.0 採用天然毛，用於拋光。有效去除擦傷點。 墊，508 mm，(軟) 6.369-468.0 小顆粒度，適用於地面拋光。 墊，508 mm（中等軟） 6.369-079.0 用於清潔所有類型的地面。 墊，508 mm（中等硬） 6.369-078.0 用於清除頑固污垢和深度清潔。 墊，508 mm（硬） 6.369-077.0 用於清潔嚴重髒汙的地面和深度清潔。 金剛石墊，508 mm（粗糙） 6.371-260.0 用於粗略清潔/修復。去除細小的劃痕，產生乾淨的亞光表面。用於在使用黃色墊之前進行表面處 理。作為基礎結晶的結晶墊。 金剛石墊，508 mm（中等） 6.371-261.0 用於粗略清潔/修復。去除細微的劃痕，使表面更均勻、更有光澤。用於在使用綠色金剛石墊之前 進行表面處理。作為高光澤結晶的結晶墊。 金剛石墊，508 mm（精細） 6.371-240.0 用於輕鬆拋光強化地板、水磨石和天然石材表面。用於在使用白色和黃色墊之後進行保養清潔。 微纖維墊，508 mm 6.371-271.0 出色的清潔力。還能有效清潔精細陶瓷瓷磚。 三聚氰胺墊，508 mm 6.371-025.0 三聚氰胺墊套件，可有效清潔微孔表面。 刮板，850 mm 4.778-008.0 抛物線形刮板，採用耐磨紅色 Linatex 材質的吸水膠條，帶支撐滾輪。 吸水膠條，33 吋，紅色 4.400-011.0 採用 Linatex 材質，耐磨。 吸水膠條，33 吋，透明 4.400-005.0 採用 PU 材質，耐油。 BD 50/55 W Classic Bp BD 50/55 C Classic Bp

額定電壓 V24 24 電池容量 Ah (5 h) 80 / 115 80 / 115 平均功率消耗 W 880 750 驅動電機功率 W130 - 抽吸渦輪機功率 W 250 250 清潔刷驅動裝置功率 W 500 500 理論清潔面積效率 m

我們在此聲明，基於其設計和結構以及我們投入市場的 款型，下述機器滿足歐盟指令的相關基本安全健康要 求。如果在沒有與我方協商的情況下更改機器，本聲明

簽名人代表公司並在公司管理層的授權下行事。

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str.28 - 40 71364 Winnenden （德國） 電話： [phone] 傳真：[phone] Winnenden, 2019/01/25 工作區域最大斜度 % 2 2

工作寬度 mm 510 510 刷子直徑 mm 510 510 刷子轉速 1/min

空載重量（運輸重量） kg 115 110 電池艙尺寸 mm 330 x 355 x 290 330 x 355 x 290 根據 EN 60335-2-72 標準測得的數值 總振動值 m/s
