用户手册 100 IC8T UL FOCAL

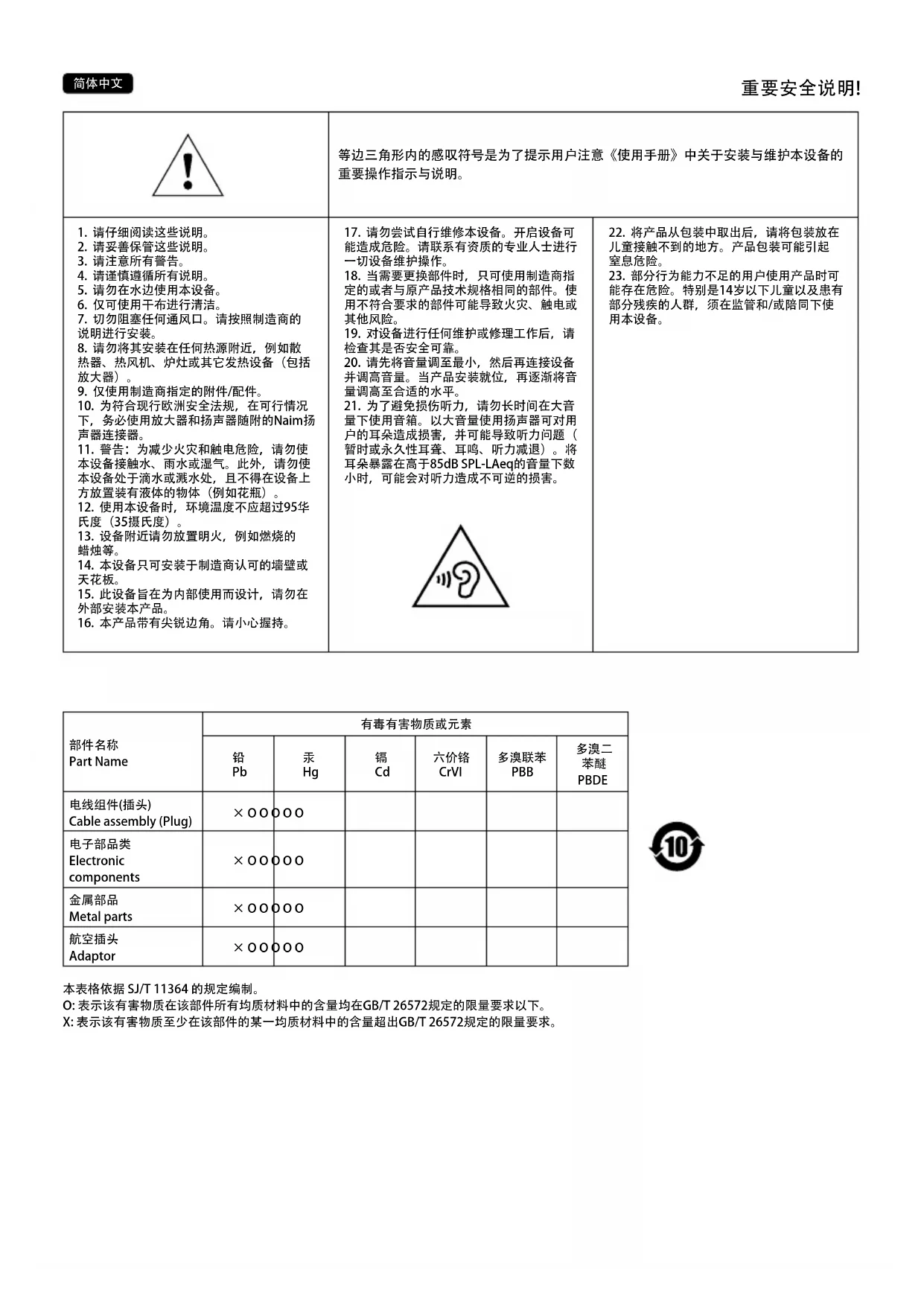

7. 切勿阻塞任何通风口。请按照制造商的

8. 请勿将其安装在任何热源附近，例如散

10. 为符合现行欧洲安全法规，在可行情况

下，务必使用放大器和扬声器随附的Naim扬

11. 警告：为减少火灾和触电危险，请勿使

本设备接触水、雨水或湿气。此外，请勿使 本设备处于滴水或溅水处，且不得在设备上 方放置装有液体的物体（例如花瓶）。

12. 使用本设备时，环境温度不应超过95华

13. 设备附近请勿放置明火，例如燃烧的

14. 本设备只可安装于制造商认可的墙壁或

15. 此设备旨在为内部使用而设计，请勿在

16. 本产品带有尖锐边角。请小心握持。

17. 请勿尝试自行维修本设备。开启设备可

18. 当需要更换部件时，只可使用制造商指

定的或者与原产品技术规格相同的部件。使 用不符合要求的部件可能导致火灾、触电或

19. 对设备进行任何维护或修理工作后，请

20. 请先将音量调至最小，然后再连接设备

21. 为了避免损伤听力，请勿长时间在大音

量下使用音箱。以大音量使用扬声器可对用 户的耳朵造成损害，并可能导致听力问题（ 暂时或永久性耳聋、耳鸣、听力减退）。将 耳朵暴露在高于85dB SPL-LAeq的音量下数 小时，可能会对听力造成不可逆的损害。

22. 将产品从包装中取出后，请将包装放在

23. 部分行为能力不足的用户使用产品时可

能存在危险。特别是14岁以下儿童以及患有 部分残疾的人群，须在监管和/或陪同下使

Adaptor × O O O O O 本表格依据 SJ/T 11364 的规定编制。 O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。ZH

为了使产品日益完善并且符合法律法规的规定，FOCAL JMLab保留随时修改产品技术规格的权利，恕不另行通知。 所提供的图片仅用于演示说明，且可能与所售产品存在差异。 要方便获得Focal-JMlab产品的质保， 您现在可以在线注册产品:www.focal.com/garantie/ 感谢您购买Focal产品。欢迎步入我们的高保真天地。创新、传统、卓越和愉悦是我们的价值观；我们全力以赴地为您 提供纯粹、保真且丰富的声音。为充分发挥产品的性能，建议您阅读本手册中的指引，并妥善保存以备日后参考。

铝制倒圆顶高音单元：专为100-T UL Series系列产品而研发的高音喇叭运用Focal独有的倒圆顶技术，能够优化能量传 送，打造全方位的乐音体验。圆顶的铝合金材质能够保证卓越的轻盈和阻尼性能，具有顺畅精准的高音表现。 Polyglass®苯乙烯玻璃锥体音箱驱动器：100-T UL Series音箱的驱动器椎体采用Polyglass®苯乙烯技术制造。锥体前面 的玻璃微珠可增强椎体的强度并实现与无失真低音相耦合的丰富的中音。 保护网罩依靠磁铁进行固定：易于安装，集成度更高。 可用于潮湿环境：无视空气湿度影响，可在浴室、厨房等环境使用，是游艇（内部）安装的理想选择。但是，不可将 本产品浸入水或其他液体中。 安装套件（可选）：用于施工过程中产品在隔板内的安装。 变压器调节： 100-T UL Series系列整合型音箱配备能用于70/100V或8 Ω的可调节变压器。

在8Ω配置中：功放的冗余功率不会对音箱驱动器造成损坏。反之，功率不足则会造成损坏。当功率不足时，如果声音 等级过高，放大器饱和并产生干扰信号具有摧毁音箱驱动器的风险。100-T UL Series系列音箱的动态容量和清晰度足 以突显与其连接的放大器的品质缺陷。经销商会根据您的品位和预算引导您的选择。 在70V/100V放大器配置中： 建议所使用的放大器功率比设备总功率高出20%，以免使100-T UL Series系列产品出现过载或损坏。 全功率放大器与70V/100V变压器搭配使用时可能产生危险电压。为避免触电，进行任何操作之前请务必断开放大器和 变压器的电源。 安装实施过程由客户自行负责。因此，对于因安装音箱而引起的任何性质的意外、事故和/或任何后 果或损坏，Focal概不负责。请务必遵循针对放大器的建议，将每台100-T UL Series系列整合型音箱正

100-T UL Series系列音箱经过充分研究，以尽可能忠实再现各种形式的音乐。但是，需遵循一些简单的规则来优化其性 能，保证良好的音调平衡和逼真的声像。 声音扩散用途（吸顶）ZH

要用于背景声音扩散（每个音箱独立于其它而运行），音箱可根据您的需求或房间的结构限制来安装。但请注意不要 使音箱太过靠近墙壁或角落，避免低频过度。为确保较佳的声音分散效果和均匀的音质，100-T UL系列音箱的声场较 为宽阔，因此指向性较差。建议在安装顶棚嵌入式音箱时，每组扬声器之间应保持2米以上的间距。

请务必遵循针对放大器的建议，将每台100-T UL Series系列整合型音箱正确连接。100-T UL Series系列整合型音箱必须 连接100 V/70V放大器，以便通过较长线缆连接多台音箱。每组音箱可以通过并联方式连接（图1）。这种方式可以使 音箱直接相互连接，以便实现更大的安装灵活性。建议您使用带有+/-标记的线缆以区分扬声器的极性。请选择截面与 安装长度相配的优质线缆。您的经销商可为您提供建议。下表为部分常见放大器功率连接线缆截面积参考信息： 电缆截面积（平方毫米）取决于放大器功率和长度

• 安装音箱之前，请确保顶棚的相应位置不会受到通风管道或干扰安装的电缆阻碍。使用适当的工具帮助您确定正确

• 使用提供的切割模板，在现有的顶棚绘制安装轮廓。 然后根据轮廓用合适工具在顶棚上切割出开口（图3）。

• 应先完成布线工作，再进行音箱安装。确保留出足够的线缆长度以轻松连接您的产品（约50厘米）。建议 您使用带有标记的线缆以区分扬声器的极性（+/-）。根据经销商的建议，选择截面与长度相配的优质线缆。

• 请使用附带的安全吊索将产品固定到顶棚上（图8、9）。请务必将每组音箱与承重结构相连接，如条件允 许最好进行2处连接。

• 通过旋转爪钩将音箱固定在顶棚。为此，请将扬声器插入切口，使用十字螺丝刀或类似工具顺时针拧紧固定爪钩上 的螺丝。请将紧固扭矩设置为较低值，以免损坏固定爪钩（图10）。当拧紧感到受到阻力时，音箱即已固定妥当。

• 准备线缆，并确保留出足够的线缆长度以轻松连接您的产品（约50厘米）。建议您使用带有标记的线缆以 区分扬声器的极性（+/-）。请选择截面与长度相配的优质线缆。您的经销商可为您提供建议。

• 通过旋转爪钩将音箱固定在顶棚上。为此，请将扬声器插入切口，使用十字螺丝刀或类似工具顺时针拧紧 固定爪钩上的螺丝。如果使用螺丝刀，请将紧固扭矩设置为较低值，以免损坏固定爪钩（图10）。拧紧螺丝直至感觉 到较大阻力，扬声器即为安装完毕。

产品的变压器功率设置位于前面板（图11）。

100-T UL Series系列整合型音箱采用的音箱驱动器是复杂的机械组件，需要经过一定适应期才能发挥最佳性能并适应 环境的温度和湿度条件。根据所处环境的差异，磨合期长短也不同，最长将持续数周时间。为加速这一过程，建议您 让音箱连续运行约二十小时。ZH

当音箱的性能稳定之后，您便可以充分享受100-T UL Series整合型音箱的卓越性能。

如有疑问，请联系Focal经销商。 法国的隐蔽瑕疵法定质保从发现瑕疵之日起两年内有效。在法国购买的任何Focal新产品享受自购买之日起两年的法定 质保期。如设备不合格，您需使用原包装或同类型包装以便在运输过程中提供妥善保护，将其寄送至经销商处，由经 销商对产品进行检测并排查故障原因。如设备在质保期内且符合质保条件，我们将依据产品购买时的法定质保条款对 其进行维修或更换。反之，我们将出具维修费用明细。不当使用或错误连接（如移动线圈烧毁等）导致的损坏不在质 保范围内。在法国以外地区，Focal产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律制定
