Alpha 50 Evo - 扬声器 FOCAL - 免费用户手册

用户手册 Alpha 50 Evo FOCAL

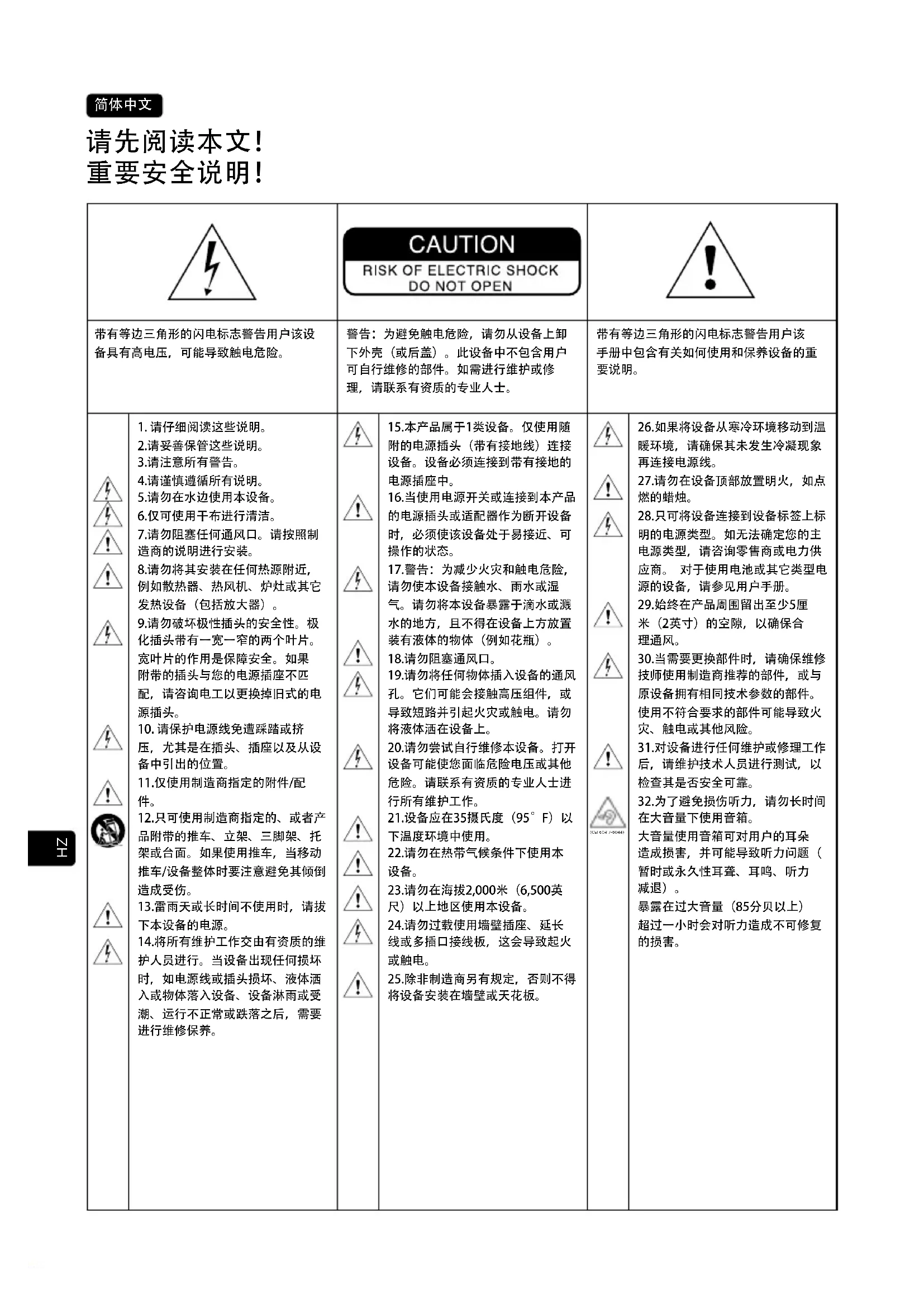

带有等边三角形的闪电标志警告用户该设 备具有高电压，可能导致触电危险。 警告：为避免触电危险，请勿从设备上卸 下外壳（或后盖）。此设备中不包含用户 可自行维修的部件。如需进行维护或修 理，请联系有资质的专业人士。 带有等边三角形的闪电标志警告用户该 手册中包含有关如何使用和保养设备的重

2.请妥善保管这些说明。 3.请注意所有警告。 4.请谨慎遵循所有说明。 5.请勿在水边使用本设备。 6.仅可使用干布进行清洁。 7.请勿阻塞任何通风口。请按照制

8.请勿将其安装在任何热源附近， 例如散热器、热风机、炉灶或其它 发热设备（包括放大器）。 9.请勿破坏极性插头的安全性。极 化插头带有一宽一窄的两个叶片。 宽叶片的作用是保障安全。如果 附带的插头与您的电源插座不匹 配，请咨询电工以更换掉旧式的电

12.只可使用制造商指定的、或者产 品附带的推车、立架、三脚架、托 架或台面。如果使用推车，当移动 推车/设备整体时要注意避免其倾倒

14.将所有维护工作交由有资质的维 护人员进行。当设备出现任何损坏 时，如电源线或插头损坏、液体洒 入或物体落入设备、设备淋雨或受 潮、运行不正常或跌落之后，需要

15.本产品属于1类设备。仅使用随 附的电源插头（带有接地线）连接 设备。设备必须连接到带有接地的

16.当使用电源开关或连接到本产品 的电源插头或适配器作为断开设备 时，必须使该设备处于易接近、可

17.警告：为减少火灾和触电危险， 请勿使本设备接触水、雨水或湿 气。请勿将本设备暴露于滴水或溅 水的地方，且不得在设备上方放置 装有液体的物体（例如花瓶）。 18.请勿阻塞通风口。 19.请勿将任何物体插入设备的通风 孔。它们可能会接触高压组件，或 导致短路并引起火灾或触电。请勿

20.请勿尝试自行维修本设备。打开 设备可能使您面临危险电压或其他 危险。请联系有资质的专业人士进

23.请勿在海拔2,000米（6,500英 尺）以上地区使用本设备。 24.请勿过载使用墙壁插座、延长 线或多插口接线板，这会导致起火

25.除非制造商另有规定，否则不得 将设备安装在墙壁或天花板。 26.如果将设备从寒冷环境移动到温 暖环境，请确保其未发生冷凝现象

28.只可将设备连接到设备标签上标 明的电源类型。如无法确定您的主 电源类型，请咨询零售商或电力供 应商。 对于使用电池或其它类型电 源的设备，请参见用户手册。 29.始终在产品周围留出至少5厘 米（2英寸）的空隙，以确保合

30.当需要更换部件时，请确保维修 技师使用制造商推荐的部件，或与 原设备拥有相同技术参数的部件。 使用不符合要求的部件可能导致火

31.对设备进行任何维护或修理工作 后，请维护技术人员进行测试，以

大音量使用音箱可对用户的耳朵 造成损害，并可能导致听力问题（ 暂时或永久性耳聋、耳鸣、听力

暴露在过大音量（85分贝以上） 超过一小时会对听力造成不可修复

请于10天内寄回随附的产品质保书，使Focal-JMlab质保生效。 您现在可以在线注册产品：www.focal.com/warranty 感谢您选择Focal音箱，一起分享我们的“倾听超越”理念。这些高科技音箱采用Focal最新设计理念，为您提供高保真的家庭影院体验。为充分发挥其性能，建议您阅读本手册中的指引，并小心保存以备日后参考。为了使产品日益完善，Focal-JMlab保留其随时修改产品技术规格的权利，恕不另行通知。图片不具合同效力。感谢您购买Focal产品。欢迎步入我们的高保真天地。创新、传统、卓越和愉悦是我们的价值观；我们全力以赴地为您提供纯粹、保真且丰富的声音。为充分发挥产品的性能，建议您阅读本手册中的指引，并妥善保存以备日后参考。 音箱包装箱中附带以下部件（除本手册外）：• 电源线1根• 高音扬声器保护格栅（建议聆听时尽可能将其取下）1个• 低音扬声器保护格栅（建议聆听时尽可能将其取下）1个• 橡胶脚钉4枚确认所有部件均无缺失，并从纸箱中取出所有附件。为避免在拆箱过程中损坏产品，请按照以下步骤进行：将包装箱的上盖完全打开，并折向两边。取出上方的防护。小心地取出音箱。确认包装箱未出现任何损坏迹象。如有损坏，请告知承运人和供应商。将包装保存完好以备日后使用尤为重要。 我们郑重强调：您所购买的产品可产生较高的声压，尤其是在5.1模式下。由于失真程度低，用户疲劳程度极小，因此未必能够始终实现实际声压。敬请牢记，暴露于高音量环境超过特定时长可对听力造成不可逆的损伤。 如有疑问，请联系您的Focal经销商。在法国购买的任何Focal产品享受自购买之日起2年的质保期，质保期不因转售而延续。如产品存在缺陷，您需使用原包装自费将其寄送至经销商处，由经销商对产品进行检测并排查故障原因。如果在质保范围内，产品将更换并返还给您。反之，我们将为您出具维修费用 不当使用或错误连接（如移动线圈烧毁等）导致的损坏不在质保范围内。在法国以外的地区，Focal-JMlab产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律制定。铅 汞 镉六价铬 多溴联苯 多溴二苯醚 X O O O O O O O O O O O电子部品类X O O O O O O O O O O O X O O O O O Product / Model: SHAPE 40, SHAPE 50, SHAPE 65, SHAPE TWIN

本表格依据 SJ/T 11364 的规定编制。 O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 本设备不适用于热带气候条件下 本产品仅适用于海拔2000米以下地区使用94 ALPHA

1. 执行任何操作之前，请确认音箱和音频源（控制台等）处于关闭状态，且音箱背面所有设置均位于0位置。

2. 使用XLR、RCA或TRS输入将音源的音频信号与音箱进行连接。音箱可以使用三组输入，最多连接三个输入源。但是，TRS输入的优先

级高于XLR输入。RCA输入可与TRS输入或XLR输入结合。如需更多信息，请参见第98页。

3. 请使用附带的电源线将音箱连接到电源。

4. 打开音源的电源并确认将连接到音箱的音频源的输出电平设置为-∞或最小值。

5. 打开音箱电源。音箱现在处于“待机”模式。

6. 增大音频源的电平，直到音箱检测到信号并自动切换至“运行”模式。

音箱电源打开后，自动待机模式将自动启动（此功能详见第98页），几秒钟后，音箱的音频源信号检测电路会自动从“ 待机”模式切换到“运行”模式。

7. 录音、混合或母带处理结束后，建议您按照以下顺序关闭各设备：

ALPHA 50 EVO ALPHA 50 EVO音箱是一款2路有源（2组内置放大器）近距 监听专业音箱，由大截面通风口的5英寸（13厘米）Slate- fiber振膜低音/中音扬声器和铝制倒圆顶高音扬声器组成 （ 图A）。 ALPHA 65 EVO ALPHA 65 EVO音箱是一款2路有源（2组内置放大器）近距

大截面通风口的6.5英寸（16.5厘米）Slatefiber振膜低音/中 音扬声器和铝制倒圆顶高音扬声器组成（图B）。

音箱可以使用三组输入，最多连接三个输入源。三组输入（XLR、RCA和TRS）同时处于启用状态。为充分利用此功能，

建议您只开启三个音频源中的一个，以避免不必要的噪音污染。

ALPHA EVO监听器配有“待机”模式。开启监听器时，“待机”模式开启。要关闭待机模式，请将音频信号发送到监听器并逐渐增加音 频源的音量。如超过15分钟未接收到音频源信号，监听器将自动切换至“待机”模式。“待机”模式的功耗小于0.5W。您可以使用自动 待机开关（第99页）禁用“待机”功能。

ALPHA EVO音箱是近距监听音箱，应朝向听音者，摆放在与其距离40厘米至3米之间。您完全可以将其摆放在调音台顶部或者合适的支 架上；无论如何，强烈建议高音扬声器的高度要对应听音者耳朵的高度。如有必要，您完全可以将音箱倒置，使高音扬声器位于下方，

确定布局后，请使用4枚橡胶脚钉将音箱与支架分开（图E）。您 可以通过每组扬声器的间距和左右方向控制声音场景的宽度、均 衡和整体协调（左/中/右），取决于您的录音精确度。

建议将音箱呈等边三角形摆放。3个角分别为聆听位置、右扬声器 和左扬声器（图F）。

针对5.1声道安装，建议将音箱呈圆形摆放，从而使每组扬声器到 听音位置的距离相等。中心声道位于0°，右前声道位于30°， 右后声道位于110°，左后声道位于250°，左前声道位于330° （图G）。

ALPHA EVO音箱采用的变频器是复杂的机械组件，需要经过一定磨合期才能发挥最佳性能并适应环境的温度和湿度条件。根据所处环境 的差异，磨合期长短也不同，最长将持续数周时间。最初的几个小时内，避免使音箱在高音量水平运行。为加速磨合过程，建议您采用 低频密集的音乐，以中等音量让本产品运行二十小时左右。当Focal变频器的性能稳定之后，您便可以充分享受其卓越性能。 30° 110° 250° 330°

ALPHA EVO音箱附带高音扬声器保护格栅和低音扬声器保护格栅。拆卸格栅时，只需用手指拉动格栅顶部和底部的凹槽，注意不要损坏 高音扬声器或低音扬声器。必要时可使用塑料物件轻轻撬动。要插入格栅，请将格栅的槽口放在专用孔位前并逐一按下（图H）。

ALPHA 50 EVO和ALPHA 65 EVO 1的设置与连接

1– 均衡 - XLR XLR端口可连接对称信号源，并使用标准接线方案：引脚1 = 接地（屏蔽） 引脚2 = 热点（相位信号） 引脚3 = 冷点（非相位信号） 该输入具有对称源敏感度+4dBu的灵敏度。 2– 均衡 - TRS TRS端口可连接对称信号源，并使用标准接线方案：提示：热点（端） 环：冷点（环） 套：接地（主体） 该输入具有对称源敏感度+4dBu的灵敏度。 3– 均衡 RCA端口可连接非对称信号源。通常将“冷点”（引脚3）进行接地（引脚1）。该连接通常借助线缆进行。该输入具有对应于不对称源 敏感度的－10dbv的灵敏度。 4– 灵敏度 必要情况下，该功能可为您提供更高的音量。可用灵敏度为0和+6 dB。+6dB位置的优点是能够提高监听器的音量，同时避免转换器或声 卡出现任何输出阶段饱和。 5– ON/OFF开关

ON/OFF开关可打开或关闭内置放大器的电源从“OFF关机”模式切换到“ON开机”模式时，音箱处于“待机”状态。要关闭“待机”模

式，可向音箱发送音频信号，音箱检测到该信号后将自动从“待机”模式切换至“运行”模式。 6– 低频滤波器 低频滤波电位器可启用或禁用低于300Hz的声级校正。当监听室的声学效果自然衰减至该频率范围时，建议将低频滤波电位器设置为 +2dB。当监听室处于中性声学状态时，建议将低频滤波电位器设置为0。当音箱靠近墙壁或角落摆放时，建议将低频滤波电位器设置 为-2、-4或-6dB。99 ALPHA

7– 高频滤波器 高频滤波电位器可启用或禁用高于4.5kHz的声级校 正。当监听室的声学效果自然衰减至该频率范围时（ 沉闷环境），建议将高频滤波电位器设置为+2dB。当 监听室处于中性声学状态时，建议将高频滤波电位器 设置为0。当监听室的声学效果自然提升至该频率范围 时（开阔环境），建议将高频滤波电位器设置为-2dB 或-3dB。 8– 电源插孔 将附带的电源线连接至此插孔。 9– 前面板LED 当音箱处于关闭状态时，前面板上的LED灯熄灭。

当ON/OFF开关从“OFF关机”切换到“ON开机”

时，LED灯亮起。当检测到音频信号时，音箱从“待机”模式切换至“运行”模式，LED保持亮起。如超过15分钟未接收到音频源信号， 监听器将自动切换至“待机”模式，并且LED熄灭，以减少不必要的耗电。“待机”模式的功耗小于0.5W。要关闭“待机”模式，可向 音箱发送音频信号即可。从“待机”模式切换至“开启”模式需要几秒钟时间。 10– 自动待机 ALPHA EVO监听器“待机”模式，可根据需要将其禁用。出厂时，其默认设置为“启用”。待机模式已启用。开启监听器时，“待机” 模式启用。要退出“待机”模式，请将音频信号发送到监听器并逐渐增加音频源的音量。如超过15分钟未接收到音频源信号，监听器将 自动切换至“待机”模式。“待机”模式的功耗小于0.5W。

此自动待机模式可以禁用。要将其禁用，只需将开关设定至“DISABLE（禁用）”位置。这时，将“ON-OFF”开关调整至“ON开机”

位置，音箱会一直通电运行。 11– 墙壁式和/或吸顶式安装 安装位置应符合将ALPHA EVO监听器通过K&M®配件固定到墙壁和/或顶棚的条件。ALPHA 50 EVO和65的孔距为70毫米。请使用M6型螺

请参考下图，了解更多关于紧固件的信息。请参考下表获取兼容的K&M®编号。 与任何壁挂式或吸顶式附件操作一样，监听器的安装具有潜在风险，墙壁、天花板或其他表面的钻孔和安装应遵循适用 于相关介质的施工、布局、安全和布线的条件和标准。因此，相应的钻孔、固定和安装操作必须由了解安装和安全规范

Focal不对特定的支架、安装位置或安装方式提供任何保证，监听器的安装实施由客户自行负责。因此，对于因安装监听 器而引起的任何性质的脱落、坠落、事故和/或任何后果或损坏，Focal概不负责。 壁挂式安装 吸顶式安装

ALPHA 50 EVO 固定套件 K&M® 24471

+ 适配器 K&M® 24359 固定套件 K&M® 24496 + 适配器 K&M® 24359

TRS：10k欧姆 对称 XLR：10k欧姆 对称 RCA：10k欧姆 非对称，带灵敏度补偿

30 W，D类 20 W，D类 55 W，D类 25 W，D类

超过15分钟未使用 监测>6 mV的信号

可调节，0或+6 dB 可调节，+/-6 dB 可调节，+/-3 dB

• 用户控制 电源开关LED指示灯 - 待机LED指示灯

• 低音扬声器 13厘米（5英寸） Slatefiber振膜 16.5厘米（6.5英寸） Slatefiber振膜

• 构造 0.6英寸（15毫米）中密度纤维板

• 含4枚橡胶脚钉的尺寸（高度x长度x宽度） 310 x 228 x 239 毫米 (12.2 x 9 x 9.41 英寸) 339 x 261 x 289 毫米 (13.35 x 10.28 x 11.38 英寸)

• 重量 5.95公斤（13.1磅） 7.6公斤（16.8磅）KO 사용에 앞서 먼저 읽어보십시오!

等腰三角形中的閃電符號是用來警告使用 者裝置具有高電壓，可能導致觸電風險。 警告：為了避免觸電風險，請勿將裝置的 封蓋（或背殼）移除。此裝置中沒有使用 者可自行更換的零件。請聯繫合格專業人

等腰三角形中的驚嘆號用以警示使用者， 注意手冊中含有關於使用和照顧裝置的重

散熱器、暖通空調出風口、爐灶或 其他產熱的裝置（包括放大器）。

能。定極插頭有兩個接腳，其中一 個接腳比另一個接腳寬。寬接腳 是為了您的安全而提供。若所提供 的插頭與您的插座無法配合，請諮 詢電工人員汰換老式插座。

備一同販售的推車、三腳架、支架 或桌子。當使用推車時，請在移動

修人員。若本設備受到任何損傷， 則需進行維修，例如電源供應線或 插頭受到損傷、液體傾灑入或異物 落入設備中、設備曝露於雨水或濕 氣中、不能正常操作或設備摔落。

用所提供的市電插頭來連接裝置， 該插頭內含接地連接。裝置插頭必 須接入有接地的市電插座。

產品的市電插頭或轉接器被用作一 個切斷裝置時，此裝置必須隨時保 持可接觸進行操作的狀態。

險，請勿將此設備曝露於水、雨水 或濕氣中。另外，設備不得曝露於 滴落或噴濺的液體之下，並且設備 上不得放置盛裝液體的物體，例如

風口。因為物體可能與高壓元件接 觸，或使高壓元件短路造成火災或 觸電。請勿潑灑液體於裝置上。

裝置可能使您曝露於危險電壓或其 他風險之下。所有維護工作均應聯

23. 請勿在高於 2,000 米 (6,500 英

顯示的市電類型。若您不確定您的 市電電力供應類型為何，請詢問您 的零售商或電力供應商。對於預定 與電池或其他電源使用的裝置，請

技術人員使用製造商推薦的元件 或與原本產品有相同技術特徵的元

請勿以高音量長時間聆聽揚聲器播 放。以高音量聆聽揚聲器可造成使 用者耳朵的傷害，並可能引起聽力 問題（暫時性或永久性失聰、耳中 嗡嗡作響、耳鳴、聽覺過敏）。 曝露於過高音量（超過 85 dB）下 超過一小時可以對您的聽力造成無

請驗證您的 Focal-JMlab 保固， 現在您可以在線上為產品進行註冊：www.focal.com/warranty 我們擁有持續追求產品進步的政策，這也代表 Focal-JMlab 保留了毋須通知即可改變技術規格的權利。產品可能與手冊中圖像不同。。感謝您購買 Focal 產品。歡迎加入高保真音質世界。創新、傳統、卓越和愉悅是我們的價值；我們唯一的目標是為您帶來豐富、純粹和真實的聲音。為了完全發揮您所購買產品的價值，我們建議您閱讀這本小冊子內的說明，並且將其存放在安全的位置，以便日後參考。產品包裝內容揚聲器與下列零件（還有本手冊）一同提供：• 1 條電源纜線• 1 個高音喇叭使用的防護網罩（建議您聆聽使用時盡早移除）• 1 個低音喇叭使用的防護網罩（建議您聆聽使用時盡早移除）• 4 片橡膠墊腳確認上述物件均無遺漏後，從盒子內取出所有配件。為了不在拆開包裝時損傷產品，請遵守以下步驟：完全打開紙箱的上蓋。把上蓋向下折出。移除上層保護包裝。小心地將揚聲器提出。確認包裝沒有顯示任何損傷跡象。若包裝受損，請通知運送商或供應商。將包裝材料良好保存十分重要，可供日後使用。 我們想提醒您，我們的產品可以產生極高聲壓，尤其是 5.1 聲道組態。由於失真程度很低，使用者疲勞會被降到最低，有時會不容易察覺到聲壓實際上有多高。請記得，曝露於高音量下超過一定時間會引起不可逆的聽力損失。保固條款與條件所有 Focal 揚聲器皆受保固，保固內容由您所在國家的官方 Focal 經銷商制定。您的經銷商能夠提供關於保固條件的所有細節。保固範圍延伸至在原購買發票的開立國家內有效的合法保固所授予的範圍。在法国以外的地区，Focal-JMlab产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律制定。124 ALPHA

1. 在您開始操作之前，檢查揚聲器與音源設備（混音台等）均為關閉狀態，且揚聲器背面的所有設定均設至 0 刻度。

2. 使用XLR、RCA 或 TRS 輸入來連接音源的音頻信號至揚聲器。您可以使用所提供的三種輸入來連接多達三個音源至各揚聲器。然而，TRS

輸入的優先順序較 XLR 輸入為高。RCA 輸入係附加於 TRS 或 XLR 輸入額外使用。請參考第 18 頁取得更多資訊。

3. 使用所提供的電源纜線將揚聲器連接至市電。

4. 開啟音源設備電源，檢查連接到揚聲器的音源設備之輸出音量設定至 -∞ 或極低的位準。

5. 開啟揚聲器。揚聲器現在處於「待機」模式。

6. 增加音源設備的音量直到揚聲器偵測到信號，因而自動切換入「開啟」模式。

在揚聲器電源開啟且自動待機模式啟用後（此功能的更多資訊請參見第 128 頁），揚聲器內的音頻信號偵測電路將在數 秒後自動從「待機」模式切換到「開啟」模式。

7. 在您完成一段錄音、混音或母帶處理工作後，我們推薦您使用下列順序來關閉您的設備：

a. 關閉揚聲器 b. 關閉音源125 ALPHA

ALPHA 50 EVO ALPHA 50 EVO 是一款主動式 2 音路近場專業揚聲器（2 個內部放大器），包含一個具有石板纖維音盆 (Slatefiber cone) 的 13 公分 (51/8") 中低音喇叭驅動器，裝配有大截 面層流端口與鋁製倒穹頂高音喇叭（圖 A）。 ALPHA 65 EVO ALPHA 65 EVO 是一款主動式 2 音路近場專業揚聲器（2 個 內部放大器），包含一個具有石板纖維音盆的 16.5 公分 (61/2") 中低音喇叭，裝配有大截面層流端口與鋁製倒穹頂高 音喇叭（圖 B）。

您可以使用所提供的三種輸入來連接多達三個音源至各揚聲器。同時有三種輸入（XLR、RCA 與 TRS）被啟用。為了發揮

此特色的所有效益，我們建議您僅對三種音源的其中一種接通電源，避免不必要的聲音干擾。

ALPHA EVO 監聽設備均配備有「自動待機」模式。當您開啟監聽設備電源時，即啟用「待機」模式。欲停用待機模式時，以逐漸增加音 源設備音量的方式，傳送音頻信號至監聽設備。在持續未接收到音頻信號大約 15 分鐘後，監聽設備將自動切換入「待機」模式。「待 機」模式下功率消耗小於 0.5 瓦。可使用自動待機開關停用「待機」功能（第 19 頁）。

ALPHA EVO 揚聲器為近場揚聲器，必須放置於距離聆聽者 40 公分到 3 公尺處，並朝向聆聽者。它們可以被良好地擺放於混音桌面上或置於合 適的立架上，請記得，在所有情境下，我們都強烈建議您將高音喇叭放置於與聆聽者耳朵高度相對接近的位置。若有必要，您可以輕易地將

揚聲器一般布局反轉，將高音喇叭放置於底部，使其更接近我們推薦的高度。ALPHA EVO 揚聲器必須垂直定位並朝向聆聽者（圖 C、D）。

一旦確定布局，您可以使用所提供的橡膠墊腳使揚聲器與其立架 解耦（圖 E）。各揚聲器的距離以及右／左擺設方位讓您能夠控 制音場（左／右／中）的寬度、中心以及全局和諧性，提供基礎 讓您打造錄音精準度。。

我們推薦您將揚聲器擺放形成一個等腰三角形。三角形的 3 個頂 點為聆聽位置、右側揚聲器以及左側揚聲器（圖 F）。

對於 5.1 聲道安裝，我們推薦您將揚聲器放置為一個圓形，使得它 們與聆聽點等距。中央聲道位於 0° 位置，右前方聲道位於 30° 位置，右後方聲道位於 110° 位置，左後方聲道位於 250° 位 置，且左前方聲道位於 330° 位置（圖 G）。

ALPHA EVO 揚聲器中的換能器是複雜的機械組件，需要一段磨合運轉期，以達到最佳表現並適應您環境中的溫溼度條件。所需時間長短 取決於情況不同而改變，而且可能需要數週。在頭幾個小時內，避免以高音量聆聽揚聲器。若要縮短磨合運轉期，建議您以含有豐富低 頻的音樂，用中等音量操作各種產品連續大約 20 個小時。一旦換能器的特性穩定後，您就可以享受 Focal 產品的所有潛力。 30° 110° 250° 330°

ALPHA EVO 揚聲器為高音喇叭與低音喇叭各提供一個網罩。若欲移除網罩，僅需使用手指拉動網罩上方與下方的缺口，請小心操作不要 損傷高音喇叭或低音喇叭。若有必要，使用塑膠物體輕柔地將其卸下。若欲接上網罩，將網罩缺口與設計的對應插槽對準，並且輕柔地 施力按壓（圖 H）。

ALPHA 50 EVO 與 ALPHA 65 EVO 設定與連接 – 平衡式 - XLR

1–XLR 插座讓您能夠連接對稱信號源，其使用標準纜線連接圖：接腳 1 = 接地（屏蔽）接腳 2 = 熱連接（同相信號） 接腳 3 = 冷連接（

此輸入的靈敏度為 +4dBu，對應於對稱音源的靈敏度。 2– 平衡式 - TRS TRS 插座讓您能夠連接對稱信號源，其使用標準纜線連接圖：尖端：熱點；環：冷點；封套：接地 此輸入的靈敏度為 +4dBu，對應於對稱音源的靈敏度。 3– 非平衡式 RCA 插座讓您能夠連接非對稱信號源。「冷點」（接腳 3）通常連接到接地（接腳 1）。此連接通常在纜線內達成。此輸入的靈敏度為 -10dBV，對應於非對稱音源的靈敏度。

使用此功能來在需要的時候享有更高的音量。可用靈敏度為 0 與 +6dB。+6dB 位置提供益處，能在避免音效卡轉換器輸出級產生飽和的 情況下，仍然能夠增加監聽設備音量。

使用 ON/OFF 開關來將內部放大器切換為開啟 (ON) 或關閉 (OFF)。從 OFF 模式切換到 ON 模式的效果是揚聲器將設定為「待機」位置。

若欲停用「待機」模式，傳送音頻信號到揚聲器，揚聲器會偵測信號並自動從「待機」模式切斷到「開啟」模式。

6 - 低頻擱架 (LF SHELVING)

使用低頻擱架旋轉開關來對 300Hz 以下的聲音音量進行校正或停止校正。若聆聽位置的聲學環境會自然抑制此頻率範圍，建議將低頻擱 架旋轉開關調整至 +2dB。若聆聽位置屬於聲學中性，建議您將低頻擱架旋轉開關調整至 0。若揚聲器放置於牆邊或角落時，建議您將低 頻擱架旋轉開關調整至 -2、-4 或 -6dB。129 ALPHA

7 - 高頻擱架 (HF SHELVING)

使用高頻擱架旋轉開關來對 4.5kHz 以上的聲音音量進 行校正或停止校正。若聆聽位置的聲學環境會自然抑 制此頻率範圍（平整環境），建議將高頻擱架旋轉開 關調整至 +2dB。若聆聽位置屬於聲學中性，建議您將 高頻擱架旋轉開關調整至 0。若聆聽位置的聲學環境會 自然增強此頻率範圍（亮音環境），建議將高頻擱架 旋轉開關調整至 -2 或 -3dB。

在揚聲器設定為 OFF 位置時，位於前面板上的 LED 燈

關閉。當 ON/OFF 開關從 OFF 位置移動到 ON 位置時，LED 燈亮起。一旦偵測到音頻信號，揚聲器會從「待機」模式切換到「開啟」模

式，且 LED 燈維持發光。未收到音頻信號約 15 分鐘後，揚聲器自動切換至「待機」模式，且 LED 燈關閉，以避免所有非必要的能源消 耗。「待機」模式下消耗低於 0.5 瓦。欲停用此狀態，傳送音頻信號至揚聲器。揚聲器需要數秒鐘來從「待機」模式切換成「開啟」模

ALPHA EVO 監聽設備均配備有「待機」模式，若必要可停用此模式。監聽設備出廠後，均設定至「啟用 (ENABLE)」位置。待機模式因而

啟用。當您開啟監聽設備電源時，即啟用「待機」模式。若欲離開「待機模式」，以逐漸增加音源設備音量的方式，傳送音頻信號至監 聽設備。在持續未接收到音頻信號大約 15 分鐘後，監聽設備將自動切換入「待機」模式。「待機」模式下功率消耗小於 0.5 瓦。 您可以停用此自動待機模式。若欲進行停用，將開關移動至「停用 (DISABLE)」位置。在此開關在「停用」位置時，只要「開啟關閉 (ON-OFF) 開關」在「開啟」位置，揚聲器的電源就持續開啟。

安裝點讓您可以用 K&M® 配件將 ALPHA EVO 監聽設備固定至牆面和／天花板。用於 ALPHA 50 EVO 和 65 的中心距為 70 mm。請使用 M6 螺釘。 欲取得與安裝插入件有關的額外資訊，請參考以下圖面。欲取得相容的 K&M® 產品的資訊，請參考下列表格。 如同任何壁掛／吸頂安裝一樣，安裝監聽設備可能會有風險，並且在牆面、天花板和其他表面進行鑽孔和架設的方法需 取決於所施行的建造、整修、安全以及纜線連接的條件和標準，並且需適用於所使用支架。因此，相關的鑽孔、架設和 安裝操作必須由熟悉安裝與安全標準的合格專業人員進行。 Focal 不對任意支架或安裝提供使用終止保固，因監聽設備的安裝由客戶負完全責任。因此，若發生與監聽設備安裝相關 的任何種類的脫鉤、掉落、意外及／或其他後果或損傷，Focal 不以任何身份負法律責任。 Focal不对特定的支架、安装位置或安装方式提供任何保证，监听器的安装实施由客户自行负责。因此，对于因安装监听器而引起的任何 性质的脱落、坠落、事故和/或任何后果或损坏，Focal概不负责。 壁掛式安裝 吸頂式安裝

ALPHA 50 EVO K&M® 24471 固定套件

+ K&M® 24359 轉接架 K&M® 24496 固定套件 + K&M® 24359 轉接架

・頻率響應 (+/- 3dB) 45Hz - 22kHz 40Hz - 22kHz ・最大聲壓級 101dB 聲壓級 （峰值 ＠ 39⅜" （1 米）） 104dB 聲壓級（峰值 ＠ 39®" （1 米））

TRS：對稱 10 千歐姆 XLR：對稱 10 千歐姆 RCA：非對稱 10 千歐姆，具補償靈敏度

30 瓦，D 類 20 瓦，D 類 55 瓦，D 類 25 瓦，D 類 ・ 自動待機模式 - 待機

未使用大約 15 分鐘後 藉由 > 6mV 的信號偵測 ・電源供應 - 電壓 100-240V~ (T2AL fuse/250V) 100-240V~ (T2AL fuse/250V) - 連接 IEC 插座以及可拆式電源纜線

可調，0 或 +6dB 可調，+/-6dB 可調，+/-3dB 背板上之 On/off 開關 ・ 待機功耗 < 0.5 W

・ 檢視和控制 開啟和關閉 LED 燈 - 待機 LED 燈

・ 高音喇叭 25 mm (1")，具鋁製倒穹頂

(339 x 261 x 289mm) ・ 重量 5.95 公斤（13.1 磅） 7.6 公斤（16.8 磅）AR
