MANUALE UTENTE Alpha 50 Evo FOCAL

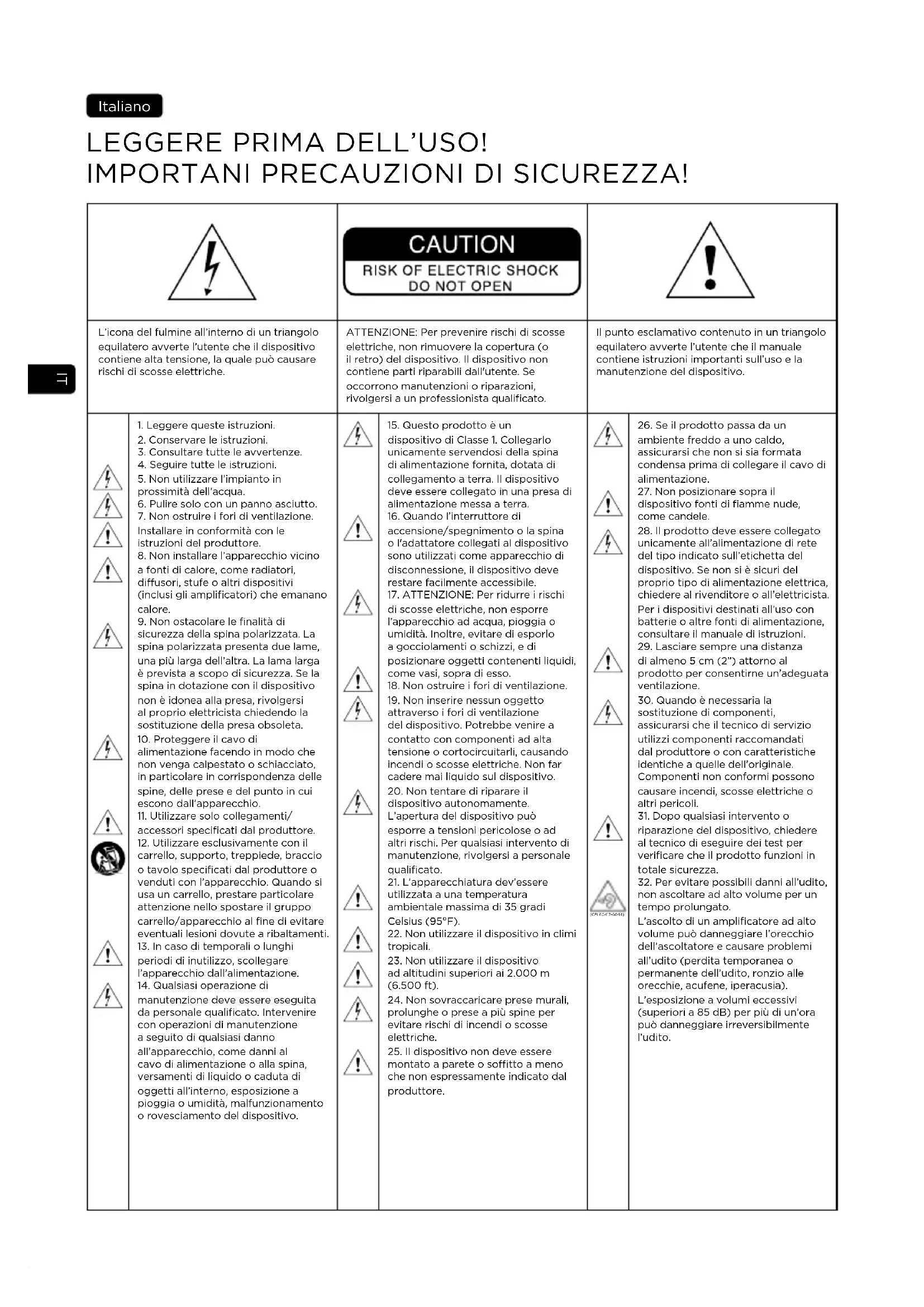

• Gewicht 5,95 kg (13.1 lbs) 7,6 kg (16.8 lbs)IT LEGGERE PRIMA DELL’USO! IMPORTANI PRECAUZIONI DI SICUREZZA! Italiano L’icona del fulmine all’interno di un triangolo equilatero avverte l’utente che il dispositivo contiene alta tensione, la quale può causare rischi di scosse elettriche. ATTENZIONE: Per prevenire rischi di scosse elettriche, non rimuovere la copertura (o il retro) del dispositivo. Il dispositivo non contiene parti riparabili dall'utente. Se occorrono manutenzioni o riparazioni, rivolgersi a un professionista qualificato. Il punto esclamativo contenuto in un triangolo equilatero avverte l’utente che il manuale contiene istruzioni importanti sull’uso e la manutenzione del dispositivo.

1. Leggere queste istruzioni.

2. Conservare le istruzioni.

3. Consultare tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l’impianto in

prossimità dell’acqua.

6. Pulire solo con un panno asciutto.

7. Non ostruire i fori di ventilazione.

Installare in conformità con le istruzioni del produttore.

8. Non installare l’apparecchio vicino

a fonti di calore, come radiatori, diusori, stufe o altri dispositivi (inclusi gli amplificatori) che emanano calore.

9. Non ostacolare le finalità di

sicurezza della spina polarizzata. La spina polarizzata presenta due lame, una più larga dell’altra. La lama larga è prevista a scopo di sicurezza. Se la spina in dotazione con il dispositivo non è idonea alla presa, rivolgersi al proprio elettricista chiedendo la sostituzione della presa obsoleta.

10. Proteggere il cavo di

alimentazione facendo in modo che non venga calpestato o schiacciato, in particolare in corrispondenza delle spine, delle prese e del punto in cui escono dall’apparecchio.

11. Utilizzare solo collegamenti/

accessori specificati dal produttore.

12. Utilizzare esclusivamente con il

carrello, supporto, treppiede, braccio o tavolo specificati dal produttore o venduti con l’apparecchio. Quando si usa un carrello, prestare particolare attenzione nello spostare il gruppo carrello/apparecchio al fine di evitare eventuali lesioni dovute a ribaltamenti.

13. In caso di temporali o lunghi

periodi di inutilizzo, scollegare l’apparecchio dall’alimentazione.

14. Qualsiasi operazione di

manutenzione deve essere eseguita da personale qualificato. Intervenire con operazioni di manutenzione a seguito di qualsiasi danno all’apparecchio, come danni al cavo di alimentazione o alla spina, versamenti di liquido o caduta di oggetti all’interno, esposizione a pioggia o umidità, malfunzionamento o rovesciamento del dispositivo.

15. Questo prodotto è un

dispositivo di Classe 1. Collegarlo unicamente servendosi della spina di alimentazione fornita, dotata di collegamento a terra. Il dispositivo deve essere collegato in una presa di alimentazione messa a terra.

16. Quando l’interruttore di

accensione/spegnimento o la spina o l'adattatore collegati al dispositivo sono utilizzati come apparecchio di disconnessione, il dispositivo deve restare facilmente accessibile.

17. ATTENZIONE: Per ridurre i rischi

di scosse elettriche, non esporre l’apparecchio ad acqua, pioggia o umidità. Inoltre, evitare di esporlo a gocciolamenti o schizzi, e di posizionare oggetti contenenti liquidi, come vasi, sopra di esso.

18. Non ostruire i fori di ventilazione.

19. Non inserire nessun oggetto

attraverso i fori di ventilazione del dispositivo. Potrebbe venire a contatto con componenti ad alta tensione o cortocircuitarli, causando incendi o scosse elettriche. Non far cadere mai liquido sul dispositivo.

20. Non tentare di riparare il

dispositivo autonomamente. L’apertura del dispositivo può esporre a tensioni pericolose o ad altri rischi. Per qualsiasi intervento di manutenzione, rivolgersi a personale qualificato.

21. L’apparecchiatura dev’essere

utilizzata a una temperatura ambientale massima di 35 gradi Celsius (95°F).

22. Non utilizzare il dispositivo in climi

23. Non utilizzare il dispositivo

ad altitudini superiori ai 2.000 m (6.500 ft).

24. Non sovraccaricare prese murali,

prolunghe o prese a più spine per evitare rischi di incendi o scosse elettriche.

25. Il dispositivo non deve essere

montato a parete o sotto a meno che non espressamente indicato dal produttore.

26. Se il prodotto passa da un

ambiente freddo a uno caldo, assicurarsi che non si sia formata condensa prima di collegare il cavo di alimentazione.

27. Non posizionare sopra il

dispositivo fonti di fiamme nude, come candele.

28. Il prodotto deve essere collegato

unicamente all’alimentazione di rete del tipo indicato sull’etichetta del dispositivo. Se non si è sicuri del proprio tipo di alimentazione elettrica, chiedere al rivenditore o all’elettricista. Per i dispositivi destinati all’uso con batterie o altre fonti di alimentazione, consultare il manuale di istruzioni.

29. Lasciare sempre una distanza

di almeno 5 cm (2”) attorno al prodotto per consentirne un’adeguata ventilazione.

30. Quando è necessaria la

sostituzione di componenti, assicurarsi che il tecnico di servizio utilizzi componenti raccomandati dal produttore o con caratteristiche identiche a quelle dell’originale. Componenti non conformi possono causare incendi, scosse elettriche o altri pericoli.

31. Dopo qualsiasi intervento o

riparazione del dispositivo, chiedere al tecnico di eseguire dei test per verificare che il prodotto funzioni in totale sicurezza.

32. Per evitare possibili danni all’udito,

non ascoltare ad alto volume per un tempo prolungato. L’ascolto di un amplificatore ad alto volume può danneggiare l’orecchio dell’ascoltatore e causare problemi all’udito (perdita temporanea o permanente dell’udito, ronzio alle orecchie, acufene, iperacusia). L’esposizione a volumi eccessivi (superiori a 85 dB) per più di un’ora può danneggiare irreversibilmente l’udito. (CEI 60417-6044)33 ALPHA

EVO Istruzioni per l'uso

Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Al fine di apportare migliorie, Focal-JMlab si riserva il diritto di modificare le specifiche tecniche dei propri prodotti senza preavviso. Immagini non contrattuali. La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l’universo: quello dell’Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo.Contenuto della confezioneOgni diffusore, alla consegna, è accompagnato dagli elementi seguenti (oltre a questo manuale):• 1 cavo di alimentazione• 1 griglia di protezione per il tweeter (si consiglia di toglierla, per l’ascolto, il prima possibile).• 1 griglia di protezione per il woofer (si consiglia di toglierla, per l’ascolto, il prima possibile)• 4 bulloni in gomma Verificare che non manchi nessuno di questi elementi e togliere dalla scatola tutti gli accessori. Per non danneggiare i prodotti durante il disimballaggio, seguire i passaggi descritti di seguito: aprire completamente i lembi del cartone. Ripiegarli ai lati. Rimuovere la protezione superiore. Sollevare il diffusore con attenzione. Verificare che l’imballaggio non mostri segni di deterioramento. Qualora fosse danneggiato, avvertire il trasportatore e il fornitore. È importante che l’imballaggio venga conservato in buono stato per eventuali usi futuri.Raccomandazioni Vorremmo sottolineare che i prodotti possono generare un'alta pressione sonora, soprattutto nella configurazione 5.1. Quando il livello di distorsione è basso e il livello di fatica dell’utente è minimo, non è sempre facile ottenere la pressione sonora reale. È bene non dimenticare che l’esposizione a livelli sonori alti, oltre un certo lasso di tempo, può causare una perdita irreversibile dell’udito.Condizioni di garanzia Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore uciale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d’acquisto originale.34 ALPHA

EVO Istruzioni per l'uso

Avvio veloce 1. Prima di qualsiasi operazione, verificare che i diffusori e la sorgente audio (console, ecc.) siano spenti e che tutte le regolazioni situate sulla parte posteriore dei dispositivi siano sulla posizione 0. 2. Collegare il segnale audio proveniente dalla sorgente ai diffusori, servendosi delle entrate XLR, RCA o TRS. È possibile collegare a ogni diffusore un massimo di tre sorgenti, servendosi degli ingressi disponibili. Tuttavia, l’ingresso TRS è prioritario rispetto a quello XLR. L’ingresso RCA si aggiunge all’ingresso TRS o XLR. Per maggiori informazioni, consultare pagina 38.

3. Collegare il diffusore alla corrente di rete mediante il cavo di alimentazione in dotazione.

4. Accendere la sorgente audio e verificare che il livello di uscita della sorgente audio collegata al diffusore sia impostato su -∞ o su un livello molto basso.

5. Accendere i diffusori. Saranno ora in modalità “Standby”.

6. Aumentare il livello della sorgente audio fino a quando i diffusori non rilevano il segnale e non passano automaticamente in modalità “Avvio”. Una volta accesi i diffusori e attivata automaticamente la modalità di standby (consultare pagina 38 per maggiori informazioni su tale funzione), il circuito di rilevamento del segnale audio del diffusore passa automaticamente dalla modalità “Standby” alla modalità “Avvio” dopo qualche secondo. 7. Terminata la sessione di registrazione, di missaggio o di mastering, si consiglia di spegnere i dispositivi nell’ordine seguente: a. Spegnere i diffusori b. Spegnere le sorgenti audio35 ALPHA

EVO Istruzioni per l'uso

ALPHA 50 EVO Il diffusore ALPHA 50 EVO è un diffusore professionale di prossimità attivo a 2 vie (2 amplificatori interni), formato da un altoparlante gravi/medi di 5" (13 cm) a membrana Slatefiber, caricato da un ampio condotto reflex laminare e da un tweeter a cupola rovesciata in alluminio (fig. A). ALPHA 65 EVO Il diffusore ALPHA 65 EVO è un diffusore professionale di prossimità attivo a 2 vie (2 amplificatori interni), formato da un altoparlante gravi/medi di 6,5" (16,5 cm) a membrana Slatefiber, caricato da un ampio condotto reflex laminare e da un tweeter a cupola rovesciata in alluminio (fig. B).

EVO Istruzioni per l'uso

Installazione Alimentazione di rete I dispositivi devono essere collegati tassativamente a terra, utilizzando il cavo di alimentazione. Attenzione È possibile collegare a ogni diffusore un massimo di tre sorgenti, servendosi degli ingressi disponibili. I tre ingressi (XLR, RCA e TRS) sono attivi simultaneamente. Per ottenere i massimi benefici da questa funzionalità, si raccomanda di mettere sotto tensione una sola delle tre sorgenti per evitare eventuali inquinamenti sonori indesiderati. Standby automatico I monitor ALPHA EVO sono dotati di una modalità “Standby”. All’accensione dei monitor, si attiva appunto la modalità “Standby”. Per disattivarla, inviare al monitor un segnale audio aumentando progressivamente il livello sonoro della fonte audio. Dopo circa 15 minuti senza ricezione di segnale audio, i monitor passano automaticamente alla modalità “Standby”. In questa modalità, il consumo energetico è inferiore a 0,5 W. La funzione di attivazione dello “Standby” può essere disattivata mediante l’interruttore Auto Stand-by (pagina 39). Posizionamento Gli ALPHA EVO sono diffusori di controllo della prossimità e devono essere posizionati a una distanza compresa fra 40 cm e 3 metri dall’ascoltatore, orientati verso quest’ultimo. Possono essere posizionati sopra una console di missaggio o, in alternativa, su supporti idonei allo scopo; in ogni caso, si raccomanda caldamente che il tweeter si trovi a un’altezza relativamente simile a quella dell’orecchio dell’ascoltatore. Se necessario, è possibile valutare di invertire la normale disposizione dei diffusori, posizionando il tweeter in basso per avvicinarsi a questa regola. I diffusori ALPHA EVO devono essere posizionati verticalmente e orientati verso l'ascoltatore (fig. C, D).

EVO Istruzioni per l'uso

Una volta stabilita la posizione, disporre i 4 bulloni in gomma per disaccoppiare i diffusori dal rispettivo supporto (fig.E). Il distanziamento e l’orientamento a destra/sinistra di ogni diffusore consente di controllare l’ampiezza, la centratura e la coerenza complessiva della scena sonora (sinistra/centro/ destra) alla sorgente di precisione della registrazione. Posizionamento stereo Si raccomanda di posizionare i diffusori in modo da formare un triangolo equilatero. I 3 angoli saranno costituiti, rispettivamente, dalla posizione di ascolto, dal diffusore destro e da quello sinistro (fig. F). Posizionamento multicanale Nel caso di installazioni 5.1, si raccomanda di posizionare i diffusori a cerchio in modo che siano equidistanti dal punto di ascolto. Il canale centrale sarà posizionato a 0°, il canale anteriore destro a 30°, il canale posteriore destro a 110°, il canale posteriore sinistro a 250° e il canale anteriore sinistro a 330° (fig. G). Rodaggio I trasduttori utilizzati nei diffusori ALPHA EVO sono elementi meccanici complessi che richiedono un periodo di rodaggio per funzionare al meglio delle loro capacità e adattarsi alle condizioni di temperatura e umidità dell’ambiente. Il periodo di rodaggio varia a seconda delle condizioni specifiche e può durare anche alcune settimane. Non ascoltare i diffusori a un volume elevato nelle prime ore. Per accelerare il processo, si consiglia di tenere in funzione i vari prodotti per circa venti ore a medio livello, su programmi musicali ricchi di basse frequenze. Una volta stabilizzate le caratteristiche dei trasduttori, si potrà godere a pieno delle prestazioni dei prodotti Focal. 30° 110° 250° 330°

EVO Istruzioni per l'uso

Inserimento/rimozione delle griglie Con i diffusori ALPHA EVO sono fornite due griglie, una per il tweeter e una per il woofer. Per rimuovere la griglia, basta tirarla con le dita in corrispondenza delle fessure posizionate sulla parte superiore e inferiore della griglia stessa, facendo attenzione a non rovinare il tweeter o il woofer. Se necessario, utilizzare un oggetto di plastica e fare leva con delicatezza. Al contrario, per inserire la griglia, posizionare gli incavi davanti alle sedi dedicate e premere progressivamente (fig H). Regolazioni e connessioni ALPHA 50 EVO e ALPHA 65 EVO

Il connettore XLR consente il collegamento di una sorgente di segnale bilanciata e si basa su uno schema di cablaggio standard: Pin 1 = massa (schermatura) Pin 2 = hot spot o posizione di ascolto migliore (segnale in fase) Pin 3 = punto freddo (segnale fuori fase) Questo ingresso è dotato di una sensibilità di +4 dBu, corrispondente alla sensibilità delle sorgenti asimmetriche.

Il connettore TRS consente il collegamento di una sorgente di segnale bilanciata e si basa su uno schema di cablaggio standard: Tip: hot spot o posizione di ascolto migliore (estremità) Ring: punto freddo (anello) Sleeve: massa (corpo) Questo ingresso è dotato di una sensibilità di +4 dBu, corrispondenti alla sensibilità delle sorgenti asimmetriche. 3 – UNBALANCED Il connettore RCA consente il collegamento di una sorgente di segnale asimmetrica. Normalmente si lega il “punto freddo” (Pin 3) alla massa (Pin 1). Tale connessione viene realizzata solitamente a livello di cablaggio. Questo ingresso è dotato di una sensibilità di -10 dBV, corrispondente alla sensibilità delle sorgenti asimmetriche.

Se necessario, questa funzione consente di godere di un livello sonoro più elevato. Le sensibilità disponibili sono 0 e +6 dB. La posizione +6 dB offre la possibilità di aumentare il livello sonoro del monitor evitando al tempo stesso eventuali saturazioni a livello dell’uscita del convertitore o della scheda audio.

Il selettore ON/OFF consente di accendere o spegnere gli amplificatori interni. Il passaggio dalla modalità OFF a quella ON consente di far passare il diffusore in posizione di “Standby”. Per disattivare lo “Standby”, inviare un segnale audio al diffusore, che lo rileverà e passerà automaticamente dalla modalità “Standby” alla modalità “In funzione”.

Il potenziometro LF SHELVING permette di attivare, opzionalmente, una correzione del livello sonoro al di sotto dei 300 Hz. Si consiglia di impostare il potenziometro LF SHELVING a +2 dB quando l’acustica dell’ambiente di ascolto attenua naturalmente questo intervallo di frequenze. Si raccomanda di impostare il potenziometro LF SHELVING su 0 quando l’ambiente di ascolto è acusticamente neutro. Si consiglia infine di impostare il potenziometro LF SHELVING a -2, -4 o -6 dB quando i diffusori sono posizionati vicino a una parete o a un angolo.39 ALPHA

EVO Istruzioni per l'uso

Il potenziometro HF SHELVING consente di attivare o meno una correzione del livello sonoro al di sotto dei 4,5 kHz. Si consiglia di impostarlo su +2 dB quando l’acustica dell’ambiente di ascolto attenua naturalmente questo intervallo di frequenze (ambiente smorzato). Si raccomanda di impostarlo su 0 quando l’ambiente di ascolto è acusticamente neutro. Si consiglia di impostarlo su -2 o -3 dB quando l’acustica dell’ambiente di ascolto aumenta naturalmente questo intervallo di frequenze (ambiente brillante).

Collegare a questa presa il cavo di alimentazione in dotazione.

9 - LED SUPERFICIE ANTERIORE

Il LED situato sul pannello anteriore è spento quando il diffusore è in posizione OFF. Si accende quando l’interruttore ON/ OFF passa dalla posizione OFF alla posizione ON. Appena rileva il segnale audio, il diffusore passa dalla modalità “Standby” alla modalità “In funzione” e il LED resta acceso. Dopo circa 15 minuti senza ricevere un segnale audio, il diffusore passa automaticamente in modalità “Standby” e il LED si spegne, per evitare eventuali consumi di energia non necessari. In modalità “Standby”, il consumo è inferiore a 0,5 W. Per disattivarla, inviare un segnale audio al diffusore. ll diffusore passa dalla modalità “Standby” alla modalità “In funzione” in pochi secondi.

I monitor ALPHA EVO sono dotati di una modalità “Standby”, disattivabile all’occorrenza. Per fabbricazione, il monitor è impostato sulla posizione “ENABLE”. In questo modo, la modalità “Standby” è attiva. All’accensione dei monitor, si attiva appunto la modalità “Standby”. Per uscire, inviare al monitor un segnale audio aumentando progressivamente il livello sonoro della fonte audio. Dopo circa 15 minuti senza ricezione di segnale audio, i monitor passano automaticamente alla modalità “Standby”. In questa modalità, il consumo energetico è inferiore a 0,5 W. Questa modalità di sospensione automatica può essere disattivata impostando il selettore sulla posizione “DISABLE”. In posizione “DISABLE”, il diffusore è sempre sotto tensione, a partire dal momento del passaggio del selettore “ON-OFF” (avvio - arresto) sulla posizione “ON” (in funzione).

11 - FISSAGGIO A MURO E/O SOFFITTO

I punti di fissaggio consentono di fissare i monitor ALPHA EVO al muro e/o al soffitto utilizzando gli accessori K&M®. L'interasse è di 70 mm per ALPHA 50 EVO e 65. Utilizzare viti di tipo M6. Fare riferimento agli schemi sottostanti per altre informazioni sugli inserti di fissaggio. Fare riferimento alla tabella sottostante per conoscere le referenze compatibili K&M®. Come ogni operazione di fissaggio a muro o a soffitto, l’installazione dei monitor può comportare dei rischi e le modalità di foratura e fissazione a parete, soffitto o altre superfici rispondono a condizioni e a norme vigenti di costruzione, struttura, sicurezza e cablaggio applicabili ai supporti interessati. È per questo motivo che le operazioni di foratura, fissaggio e installazione devono essere effettuate da un professionista qualificato e adeguatamente informato delle corrette norme di installazione e sicurezza. Focal non offre alcuna garanzia sulla destinazione di determinati supporti o installazioni, poiché la messa in opera dell’installazione dei monitor è di esclusiva responsabilità del cliente. Focal non sarà dunque ritenuta responsabile a nessun titolo in caso di sganciamento, caduta, incidenti e/o ogni altra conseguenza o danno di qualsiasi natura legati all’installazione dei monitor. Fissaggio a muro Fissaggio a soffitto ALPHA 50 EVO kit di fissaggio K&M® 24471 + adattatore K&M® 24359 kit di fissaggio K&M® 24496 + adattatore K&M® 24359 ALPHA 65 EVO kit di fissaggio K&M® 24471 + adattatore K&M® 24359 kit di fissaggio K&M® 24496 + adattatore K&M® 24359 -8 dB-7 dB-6 dB-5 dB-4 dB-3 dB-2 dB-1 dB 0 dB 1 dB 2 dB 3 dB 4 dB 5 dB 6 dB 7 dB 8 dB 10 Hz100 Hz 1000 Hz 10000 Hz40 ALPHA

EVO Istruzioni per l'uso

EVO Istruzioni per l'uso

• Livello SPL massimo 101 dB SPL (picco @ 1 m) 104 dB SPL (picco @ 1 m) Sezione elettronica

• Ingressi - Tipo/impedenza - Connettori TRS: simmetrico 10 kOhm XLR: simmetrico 10 kOhm RCA: asimmetrico 10 kOhm con sensibilità compensata

• Amplificatore frequenze medie e basse

• Amplificatore alte frequenze 30 W, classe D 20 W, classe D 55 W, classe D 25 W, classe D

• Passaggio in modalità Standby automatico - Standby - Disattivazione dello Standby Dopo circa 15 minuti di inattività Per rilevamento del segnale >6 mV

• Alimentazione elettrica - Tensioni 100-240V~ (T2AL fuse/250V) 100-240V~ (T2AL fuse/250V) - Collegamento Scheda IEC e cavo di alimentazione removibile

• Regolazioni - Sensibilità - Livello medio/grave (0 - 300 Hz) - Livello acuto (4.5 - 22 kHz) - Avvio/arresto alimentazione Regolabile, 0 o +6 dB Regolabile, +/-6 dB Regolabile, +/-3 dB Commutatore avvio/arresto sul pannello posteriore

• Consumo in modalità Standby <0.5 W

• Visualizzazioni e controlli LED di messa sotto tensione e spegnimento - LED Standby Trasduttori

• Struttura 0.6" (15 mm) MDF

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.
