MANUALE UTENTE Kanta N°1 FOCAL

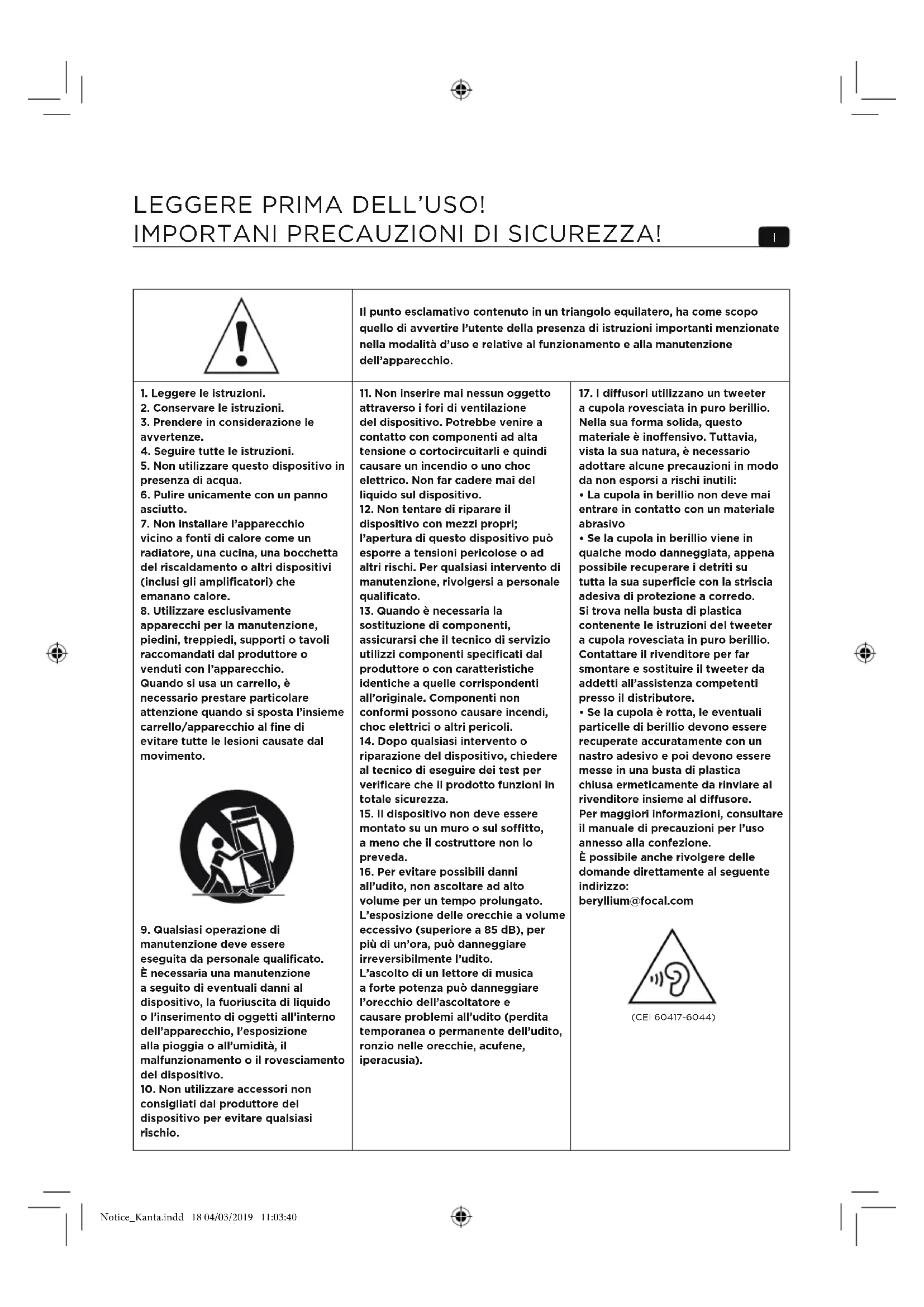

Il punto esclamativo contenuto in un triangolo equilatero, ha come scopo quello di avvertire l’utente della presenza di istruzioni importanti menzionate nella modalità d’uso e relative al funzionamento e alla manutenzione dell’apparecchio.

1. Leggere le istruzioni.

2. Conservare le istruzioni.

3. Prendere in considerazione le

4. Seguire tutte le istruzioni.

5. Non utilizzare questo dispositivo in

6. Pulire unicamente con un panno

vicino a fonti di calore come un radiatore, una cucina, una bocchetta del riscaldamento o altri dispositivi (inclusi gli amplificatori) che emanano calore.

8. Utilizzare esclusivamente

apparecchi per la manutenzione, piedini, treppiedi, supporti o tavoli raccomandati dal produttore o venduti con l’apparecchio. Quando si usa un carrello, è necessario prestare particolare attenzione quando si sposta l’insieme carrello/apparecchio al fine di evitare tutte le lesioni causate dal movimento.

9. Qualsiasi operazione di

manutenzione deve essere eseguita da personale qualificato. È necessaria una manutenzione a seguito di eventuali danni al dispositivo, la fuoriuscita di liquido o l’inserimento di oggetti all’interno dell’apparecchio, l’esposizione alla pioggia o all’umidità, il malfunzionamento o il rovesciamento del dispositivo.

10. Non utilizzare accessori non

consigliati dal produttore del dispositivo per evitare qualsiasi rischio.

11. Non inserire mai nessun oggetto

attraverso i fori di ventilazione del dispositivo. Potrebbe venire a contatto con componenti ad alta tensione o cortocircuitarli e quindi causare un incendio o uno choc elettrico. Non far cadere mai del liquido sul dispositivo.

12. Non tentare di riparare il

dispositivo con mezzi propri; l’apertura di questo dispositivo può esporre a tensioni pericolose o ad altri rischi. Per qualsiasi intervento di manutenzione, rivolgersi a personale qualificato.

13. Quando è necessaria la

sostituzione di componenti, assicurarsi che il tecnico di servizio utilizzi componenti specificati dal produttore o con caratteristiche identiche a quelle corrispondenti all’originale. Componenti non conformi possono causare incendi, choc elettrici o altri pericoli.

14. Dopo qualsiasi intervento o

riparazione del dispositivo, chiedere al tecnico di eseguire dei test per verificare che il prodotto funzioni in totale sicurezza.

15. Il dispositivo non deve essere

montato su un muro o sul sotto, a meno che il costruttore non lo preveda.

16. Per evitare possibili danni

all’udito, non ascoltare ad alto volume per un tempo prolungato. L’esposizione delle orecchie a volume eccessivo (superiore a 85dB), per più di un’ora, può danneggiare irreversibilmente l’udito. L’ascolto di un lettore di musica a forte potenza può danneggiare l’orecchio dell’ascoltatore e causare problemi all’udito (perdita temporanea o permanente dell’udito, ronzio nelle orecchie, acufene, iperacusia).

17. I diusori utilizzano un tweeter

a cupola rovesciata in puro berillio. Nella sua forma solida, questo materiale è inoensivo. Tuttavia, vista la sua natura, è necessario adottare alcune precauzioni in modo da non esporsi a rischi inutili:

• La cupola in berillio non deve mai entrare in contatto con un materiale abrasivo

• Se la cupola in berillio viene in qualche modo danneggiata, appena possibile recuperare i detriti su tutta la sua superficie con la striscia adesiva di protezione a corredo. Si trova nella busta di plastica contenente le istruzioni del tweeter a cupola rovesciata in puro berillio. Contattare il rivenditore per far smontare e sostituire il tweeter da addetti all’assistenza competenti presso il distributore.

• Se la cupola è rotta, le eventuali particelle di berillio devono essere recuperate accuratamente con un nastro adesivo e poi devono essere messe in una busta di plastica chiusa ermeticamente da rinviare al rivenditore insieme al diusore. Per maggiori informazioni, consultare il manuale di precauzioni per l’uso annesso alla confezione. È possibile anche rivolgere delle domande direttamente al seguente indirizzo: beryllium@focal.com (CEI 60417-6044) Notice_Kanta.indd 18 04/03/2019 11:03:4019 KANTA

Collegamento I connettori dei Kanta garantiscono dei contatti affidabili e polivalenti, per cavi spellati (fino a 4 mm di diametro), forcelle o banane. È obbligatorio rispettare la polarità dei diffusori. Il connettore segnato con “+” deve essere collegato all’uscita corrispondente dell’amplificatore, il connettore segnato con “-” sul morsetto negativo (fig. A). Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi si degradano considerevolmente. Scegliere dei cavi di qualità di sezione appropriati alla lunghezza: il vostro rivenditore vi saprà consigliare. Scelta della posizione I vostri diffusori sono stati studiati per restituire, nel modo più fedele possibile, tutte le forme di musica o programmi home cinema. Si raccomanda comunque di osservare qualche semplice regola per ottimizzare le loro prestazioni, garantire un buon equilibrio tonale e un’immagine sonora realista. I diffusori dovranno essere posizionati simmetricamente, di fronte alla zona d’ascolto, in modo da formare idealmente un triangolo equilatero con questa. È tuttavia possibile variare queste distanze per trovare il compromesso ideale in funzione delle condizioni particolari di arredo (fig. B). I diffusori dovranno essere posizionati alla stessa altezza, su uno stesso piano orizzontale. Idealmente, il tweeter dovrà essere posizionato a livello dell’orecchio dell’ascoltatore, secondo il punto d’ascolto abituale (fig. C). Non posizionate i diffusori troppo vicino ad uno degli angoli della stanza ed evitate di avvicinarli troppo al muro. Questo avrebbe come effetto quello di sollecitare alcune risonanze del locale e aumentare artificialmente il livello dei bassi. Al contrario, se il livello dei bassi è giudicato insufficiente, si potrà cercare di avvicinare i diffusori ai muri per riequilibrarli (fig. E). Ottimizzazione Per i perfezionisti, offriremo adesso la formula ottimale di posizionamento: Se A è la distanza dal centro dell’altoparlante alla parete più vicina (pavimento o muro), B la distanza intermedia e C la distanza maggiore (A < B < C), la relazione B2 = AC definisce la posizione ideale del diffusore. Esempio: Se il centro dell’altoparlante è distante 50 cm dal muro posteriore (A) e 60 cm dal pavimento (B), allora la parete laterale sarà idealmente a 72 cm (C = B2⁄A = 72 cm) (fig. D). Con lo scopo di migliorarsi, Focal-JMlab si riserva il diritto di modificare le specifiche tecniche dei suoi prodotti senza preavviso. Immagini non contrattuali. Italiano Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Manuale d’uso Notice_Kanta.indd 19 04/03/2019 11:03:4020 KANTA

Manuale d’uso Consigli per l’utilizzo Il comportamento dei diffusori dipende dall’acustica della stanza, dal corretto posizionamento dei diffusori nella stanza e dalla posizione dell’ascoltatore. È possibile agire su questi elementi per correggere o migliorare un effetto ricercato. La percezione stereofonica è imprecisa e mal centrata: provate ad avvicinare i diffusori uno all’altro e/o ad orientarli verso il punto d’ascolto. Il suono è duro ed aggressivo: l’acustica della stanza è probabilmente troppo riverberante. Contemplate l’utilizzo di materiali assorbenti (tappeti, divani, arazzi, tende…) e riflettenti (arredi) per assorbire o diffondere le risonanze. Il suono è “piatto”, smorzato: eccesso di materiali assorbenti nella stanza, il suono è bloccato, senza rilievo. Cercate un compromesso migliore tra materiali assorbenti e riflettenti del vostro arredo. In maniera generale, si cercherà di fare in modo che il muro dietro i diffusori sia di natura riflettente affinché il suono si sviluppi in maniera corretta. Al contrario, il muro dietro la zona d’ascolto dovrà essere idealmente assorbente per evitare che dei riflessi posteriori “inquinino” la percezione dell’immagine stereofonica. I mobili potranno essere posizionati con criterio sulle pareti laterali per diffondere le onde sonore al fine di evitare la sollecitazione di alcune zone di frequenza, Kantattutto nei suoni medi (soppressione dell’effetto “flutter echo”). Piedini Le colonne Kanta hanno dei piedini di equilibramento. Questi piedini permettono di garantire un’ottima stabilità dei diffusori colonne, Kantattutto quando il pavimento non è perfettamente piano e liscio. I piedini forniti sono regolabili in altezza, in modo che i 4 piedini si posino uniformemente al suolo, senza nessuna oscillazione. Vengono forniti anche 4 tacchetti (fig. F), in modo da proteggere i pavimenti più delicati, come parquet, ecc. (fig. G). Per sistemare questi spike occorre inclinare leggermente il diffusore e contemporaneamente posizionare gli spike uno ad uno sotto ogni punta. Si consiglia vivamente di eseguire questa operazione in due persone e di fare molta attenzione quando si avvicinano le mani alle punte (rischio di ferirsi). Pattini di silicone per Kanta N°1 e Kanta Center Il diffusore biblioteca Kanta N°1 e il diffusore Kanta Center include dei pattini di silicone. Quando si posizionano i diffusori su una mensola o un mobile, prima dell’installazione attaccare con attenzione i pattini di silicone. (fig. J). Fissaggio del diffusore biblioteca sul piede Il diffusore Kanta N°1 può essere fissato sul suo piede con le viti in dotazione (fig. H). Per evitare ogni eventuale rischio di caduta, quando si monta il diffusore Kanta N°1 sul piede verificare che sia stabile. Il diffusore deve essere saldamente fissato sul piede (stringere forte le viti). Notice_Kanta.indd 20 04/03/2019 11:03:4021 KANTA

Manuale d’uso Sfiatatoio in schiuma per Kanta N°1 L’utilizzo dello sfiatatoio in schiuma consente di conservare i vantaggi del bass-reflex, quando le condizioni d’utilizzo delle casse non sono ottimali in termini di superficie disponibile in una stanza (quando le casse sono a meno di 20-30 cm da una parete) o in termini di acustica della stanza smorzata. L’ascolto sembrerà amplificato nei bassi. L’utilizzo del tubo di schiuma consente così di frenare e di ridurre l’onda posteriore emessa dallo sfiatatoio per adattare il livello di bassi all’ambiente. Il tubo deve essere utilizzato contemporaneamente sulle due casse. Per fare ciò, inserire il tubo di schiuma nello sfiatatoio come indicato nella figura I. Periodo di rodaggio Gli altoparlanti utilizzati nei diffusori Kanta sono degli elementi meccanici complessi che esigono un periodo di adattamento per funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente. Questo periodo di rodaggio varia a seconda delle condizioni incontrate e può prolungarsi di qualche settimana. Per accelerare questa operazione, vi consigliamo di far funzionare i diffusori per una ventina di ore consecutive. Una volta stabilizzate totalmente le caratteristiche del diffusore, potrete godere appieno delle prestazioni dei vostri diffusori Kanta. Precauzioni particolari L’unica manutenzione di cui avranno bisogno i diffusori Kanta sarà quella di essere spolverati con un panno asciutto. Se il diffusore è macchiato, vi consigliamo semplicemente di usare un panno umido. Non utilizzare mai solventi, detergenti, alcool, prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Evitare la vicinanza con le fonti di calore. Posizionamento della cassa centrale Kanta Center La cassa centrale deve essere posizionata in prossimità dello schermo per una restituzione realista dei dialoghi. Se viene utilizzato uno schermo standard, la cassa centrale dovrà essere posizionata ai piedi dello schermo per risultati ottimali. Se viene utilizzato uno schermo microperforato, in questo caso potrà essere posizionata dietro lo schermo, più o meno nella parte bassa. Scelta dell’amplificatore Non è l’eccesso di potenza di un amplificatore che rischia di deteriorare il diffusore e gli altoparlanti ma, al contrario, una mancanza di potenza. In effetti se il volume è troppo elevato, l’amplificatore satura e genera dei segnali parassiti che rischierebbero di distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Kanta sono sufficientemente elevati per mettere in evidenza le qualità e difetti degli amplificatori associati. Il vostro rivenditore saprà consigliarvi nella scelta, in funzione dei vostri gusti e del vostro budget. Condizioni di garanzia Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d’acquisto originale. Notice_Kanta.indd 21 04/03/2019 11:03:4022 ¡PARA LEER EN PRIMER LUGAR! ¡ESTAS INSTRUCCIONES DE SEGURIDAD SON IMPORTANTES!

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza. Notice_Kanta.indd 54 04/03/2019 11:03:4255 KANTA
