MODE D'EMPLOI Kanta N°1 FOCAL

KANTA N°1 KANTA N°2 KANTA N°3 KANTA CENTER Type Bibliothèque 2 voies Bass-reflex Colonne 3 voies Bass-reflex Colonne 3 voies Bass-reflex Centrale 2 voies Bass-reflex Haut-parleurs Grave-Médium Flax 16,5cm avec suspension TMD et moteur NIC Tweeter ‘IAL3’ à dôme inversé Be 27 mm 2 x Grave Flax 16,5 cm avec moteur NIC Médium Flax 16,5 cm avec suspension TMD et moteur NIC Tweeter ‘IAL3’ à dôme inversé Be 27 mm 2 x Grave Flax 21 cm avec moteur NIC Médium Flax 16,5cm avec suspension TMD et moteur NIC Tweeter ‘IAL3’ à dôme inversé Be 27 mm 2 x Grave-Médium Flax 16,5 cm avec suspension TMD et moteur NIC Tweeter ‘IAL3’ à dôme inversé Be 27 mm Sensibilité (2,83V/1m) 88 dB 91 dB 91 dB 91 dB Bande Passante (±3 dB) 46 Hz - 40 kHz 35 Hz - 40 kHz 33 Hz - 40 kHz 55 Hz - 40 kHz Coupure basse (-6 dB) 42 Hz 29 Hz 26 Hz 50 Hz Impédance nominale 8 Ohms 8 Ohms 8 Ohms 8 Ohms Impédance minimale 3,9 Ohms 3,1 Ohms 3 Ohms 3,5 Ohms Puissance ampli recommandée

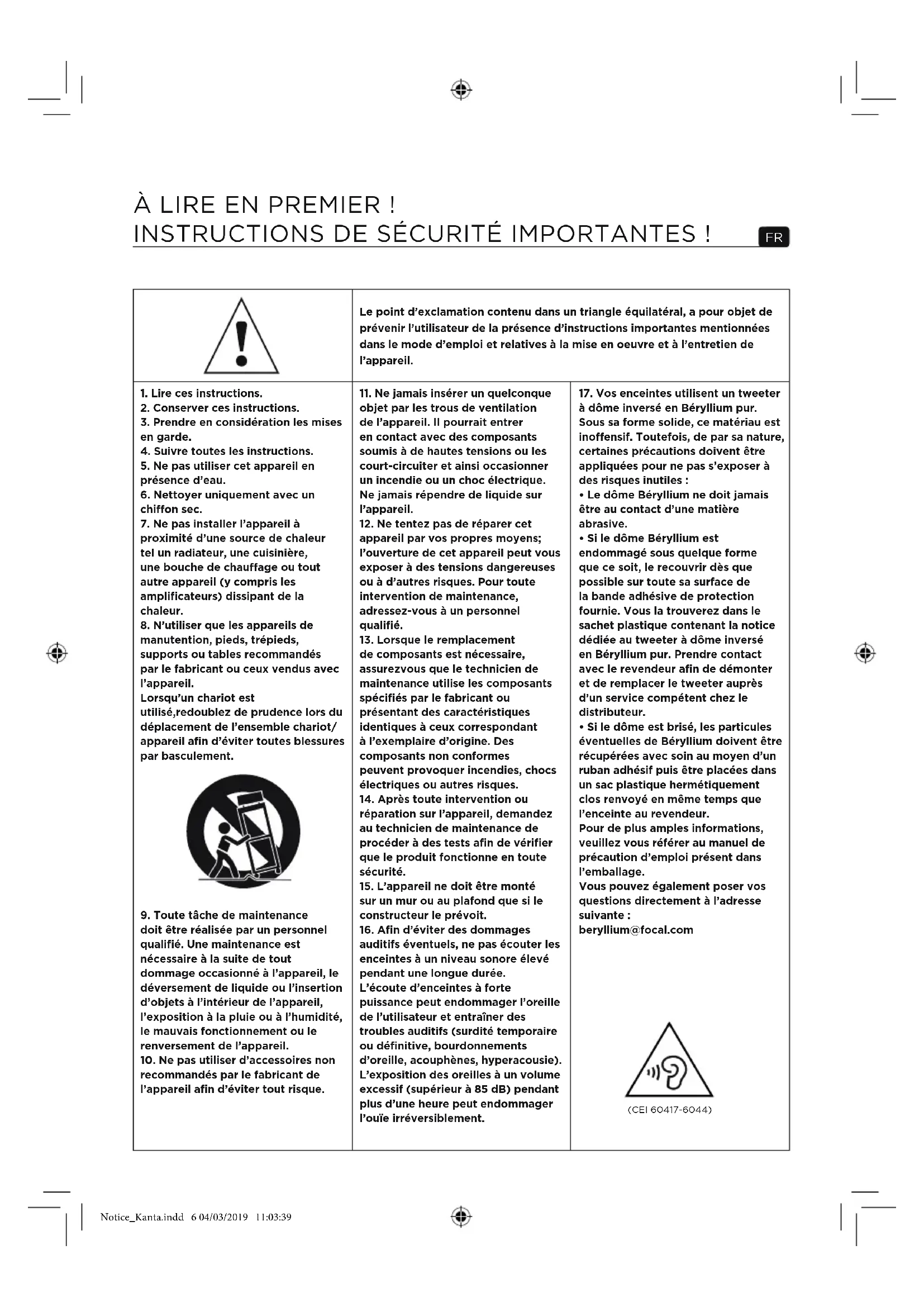

Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

3. Prendre en considération les mises

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil en

6. Nettoyer uniquement avec un

7. Ne pas installer l’appareil à

proximité d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.

8. N’utiliser que les appareils de

manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/ appareil afin d’éviter toutes blessures par basculement.

9. Toute tâche de maintenance

doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.

10. Ne pas utiliser d’accessoires non

recommandés par le fabricant de l’appareil afin d’éviter tout risque.

11. Ne jamais insérer un quelconque

objet par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.

12. Ne tentez pas de réparer cet

appareil par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.

13. Lorsque le remplacement

de composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.

14. Après toute intervention ou

réparation sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

15. L’appareil ne doit être monté

sur un mur ou au plafond que si le constructeur le prévoit.

16. Afin d’éviter des dommages

auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à forte puissance peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition des oreilles à un volume excessif (supérieur à 85dB) pendant plus d’une heure peut endommager l’ouïe irréversiblement.

17. Vos enceintes utilisent un tweeter

à dôme inversé en Béryllium pur. Sous sa forme solide, ce matériau est inoensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s’exposer à des risques inutiles :

• Le dôme Béryllium ne doit jamais être au contact d’une matière abrasive.

• Si le dôme Béryllium est endommagé sous quelque forme que ce soit, le recouvrir dès que possible sur toute sa surface de la bande adhésive de protection fournie. Vous la trouverez dans le sachet plastique contenant la notice dédiée au tweeter à dôme inversé en Béryllium pur. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d’un service compétent chez le distributeur.

• Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d’un ruban adhésif puis être placées dans un sac plastique hermétiquement clos renvoyé en même temps que l’enceinte au revendeur. Pour de plus amples informations, veuillez vous référer au manuel de précaution d’emploi présent dans l’emballage. Vous pouvez également poser vos questions directement à l’adresse suivante : beryllium@focal.com (CEI 60417-6044) Notice_Kanta.indd 6 04/03/2019 11:03:397 KANTA

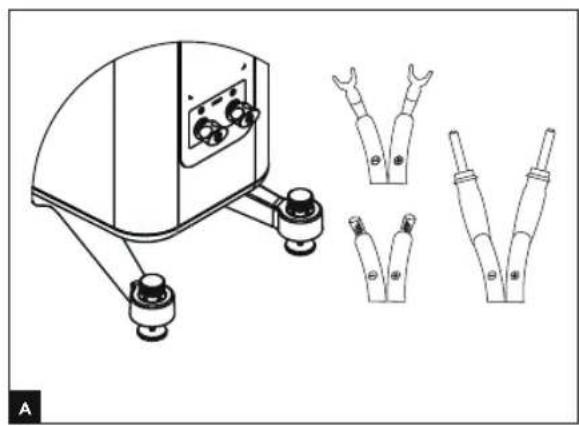

Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. Français Pour validation de la garantie Focal-JMlab, il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Manuel d’utilisation Branchements Les connecteurs des Kanta assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre), fourches ou fiche banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriés à la longueur : votre revendeur saura vous conseiller. Choix de l’emplacement Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions particulières d’aménagement (fig. B). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. C). Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour le rééquilibrer (fig. D). Optimisation Pour les perfectionnistes, nous donnerons une formule de positionnement optimal : Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B2 = AC définit la position idéale de l’enceinte.

• Exemple : Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur latéral sera idéalement à 72 cm (C = B2 ⁄A = 72 cm) (fig. E).

Manuel d’utilisation Conseils d’utilisation Le comportement des enceintes dépend de l’acoustique de la pièce, du bon positionnement des enceintes dans celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché. La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et/ou de les orienter vers le point d’écoute. Le son est dur, agressif : l’acoustique de votre pièce est probablement trop réverbérante. Envisagez l’utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur. D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences notamment dans le médium (suppression du "flutter écho"). Pointes Les colonnes Kanta intègrent des pointes de découplage. Ces pointes permettent d’assurer une très bonne stabilité des enceintes colonnes, notamment lorsque le sol n’est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement (fig. F). 4 contrepointes sont également fournies de manière à protéger les sols tendres de type parquet bois, etc. (fig. G). La mise en place de ces contrepointes nécessite de basculer légèrement l’enceinte et de positionner en même temps les contrepointes une par une sous chaque pointe. Nous recommandons fortement que cette opération soit effectuée par deux personnes et qu’une attention particulière soit portée lors de l’approche des mains à proximité des pointes (risque de blessure). Patins en silicone Des patins en silicone sont inclus avec l’enceinte bibliothèque Kanta N°1 et l’enceinte Kanta Center. Lorsque vous positionnez les enceintes sur une étagère ou un meuble, veillez à coller les patins en silicone avant l’installation. (fig. J). Fixation de l’enceinte bibliothèque sur le pied L’enceinte Kanta N°1 peut être fixée sur son pied grâce aux vis fournies (fig. H). Assurez-vous de la stabilité de l’enceinte Kanta N°1 lors de l’assemblage de celle-ci sur le pied pour éviter toute chute. L’enceinte doit être fixée solidement sur le pied (vis bien serrées) Mousse évent pour Kanta N°1 L’utilisation de la mousse pour évent permet de conserver les avantages du bass-reflex, lorsque les conditions d’utilisation des enceintes ne sont pas optimales, en termes de surface disponible dans une pièce (lorsque les enceintes se trouvent situées à moins de 20-30 cm d’une paroi) ou d’acoustique de pièce trop amortie. L’écoute semblera gonflée dans le grave. L’usage du tube de mousse permet de freiner et de réduire l’onde arrière émise par l’évent et ainsi d’adapter le niveau de grave à votre environnement. Utiliser le tube simultanément sur les deux enceintes. Insérer le tube de mousse dans l’évent (fig. I). Notice_Kanta.indd 8 04/03/2019 11:03:409 KANTA

Période de rodage Les haut-parleurs utilisés dans les enceintes Kanta sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes Kanta. Précautions particulières L’entretien des enceintes Kanta se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l’enceinte. Éviter la proximité d’une source de chaleur. Placement de l’enceinte centrale Kanta Center L’enceinte centrale doit être placée à proximité de l’écran pour une restitution réaliste des dialogues. Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de cet écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l’écran, vers la moitié basse de celui-ci. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Kanta sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner dans votre choix, en fonction de vos goûts et de votre budget. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Manuel d’utilisation Notice_Kanta.indd 9 04/03/2019 11:03:4010 READ FIRST ! IMPORTANT SAFETY INSTRUCTIONS !

Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
