Sopra No. 1 - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur compact
Réponse en fréquence	60 Hz - 28 kHz
Impédance	8 Ohms
Puissance nominale	25 - 100 Watts
Dimensions	300 x 200 x 250 mm
Poids	5,5 kg
Matériaux	Bois MDF, finition laquée
Connectivité	Bornes à vis pour câbles de haut-parleur
Utilisation recommandée	Écoute musicale, home cinéma
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans

FOIRE AUX QUESTIONS - Sopra No. 1 FOCAL

Comment connecter mes haut-parleurs FOCAL Sopra No. 1 à mon amplificateur ?

Utilisez des câbles de haut-parleur de qualité pour relier les bornes de sortie de votre amplificateur aux bornes d'entrée des haut-parleurs. Assurez-vous de respecter la polarité (+ et -).

Quels sont les dimensions des FOCAL Sopra No. 1 ?

Les dimensions des FOCAL Sopra No. 1 sont 325 mm de largeur, 430 mm de hauteur et 390 mm de profondeur.

Quel type d'amplificateur est recommandé pour les FOCAL Sopra No. 1 ?

Il est recommandé d'utiliser un amplificateur avec une puissance de 25 à 150 W par canal pour une performance optimale.

Comment optimiser le placement des FOCAL Sopra No. 1 dans ma pièce ?

Pour de meilleures performances, placez les haut-parleurs à au moins 50 cm des murs arrière et latéraux, et essayez de les positionner à hauteur d'oreille lorsque vous êtes assis.

Que faire si le son est faible ou distordu ?

Vérifiez les connexions des câbles, assurez-vous que l'amplificateur est correctement réglé et que les haut-parleurs ne sont pas en mode 'mute'.

Est-ce que les FOCAL Sopra No. 1 nécessitent un rodage ?

Oui, il est recommandé de roder les haut-parleurs pendant environ 50 à 100 heures d'écoute à un volume modéré pour optimiser leur performance.

Les FOCAL Sopra No. 1 sont-elles adaptées pour une utilisation en Home Cinema ?

Oui, les FOCAL Sopra No. 1 peuvent être utilisées dans un système Home Cinema, mais il est conseillé d'associer un caisson de basses pour des performances audio complètes.

Comment nettoyer mes haut-parleurs FOCAL Sopra No. 1 ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Les FOCAL Sopra No. 1 sont-elles disponibles en plusieurs finitions ?

Oui, les FOCAL Sopra No. 1 sont disponibles dans plusieurs finitions, y compris la finition laquée et le placage bois.

Comment obtenir un meilleur basses avec mes FOCAL Sopra No. 1 ?

Assurez-vous que les haut-parleurs sont correctement positionnés et envisagez d'utiliser un caisson de basses pour améliorer la réponse des basses.

MODE D'EMPLOI Sopra No. 1 FOCAL

Type Bibliothèque 2 voies Bass-reflex Colonne 3 voies Bass- reflex Colonne 3 voies Bass- reflex Haut-parleurs Grave-Médium “W” 16,5 cm avec suspension TMD, moteur NIC Tweeter “IHL“ 27 mm à dôme inversé en Béryllium pur 2 x Grave “W” 18 cm Médium “W” 16,5 cm avec suspension TMD, moteur NIC Tweeter “IHL“ 27 mm à dôme inversé en Béryllium pur 2 x Grave “W” 21 cm avec moteur “NIC” Médium “W” 16,5 cm avec suspension “TMD”, moteur “NIC” Tweeter “IHL” 27 mm à dôme inversé en Béryllium pur Réponse en fréquence (±3 dB) 45 Hz - 40 kHz 34 Hz - 40 kHz 33 Hz - 40 kHz Réponse à -6 dB 41 Hz 28 Hz 26 Hz Sensibilité (2,83 V/1 m) 89 dB 91 dB 91,5 dB Impédance nominale 8 Ohms 8 Ohms 8 Ohms Impédance minimale 3,9 Ohms 3,1 Ohms 3,1 Ohms Fréquences de filtrage 2 200 Hz 250 Hz / 2 200 Hz 250 Hz / 2 200 Hz Puissance ampli recommandée 25 - 150 W 40 - 300 W

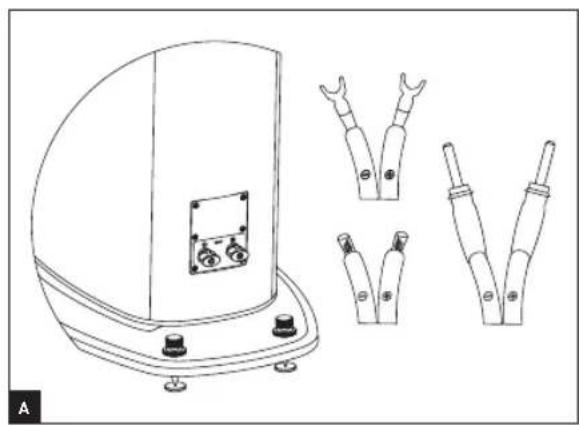

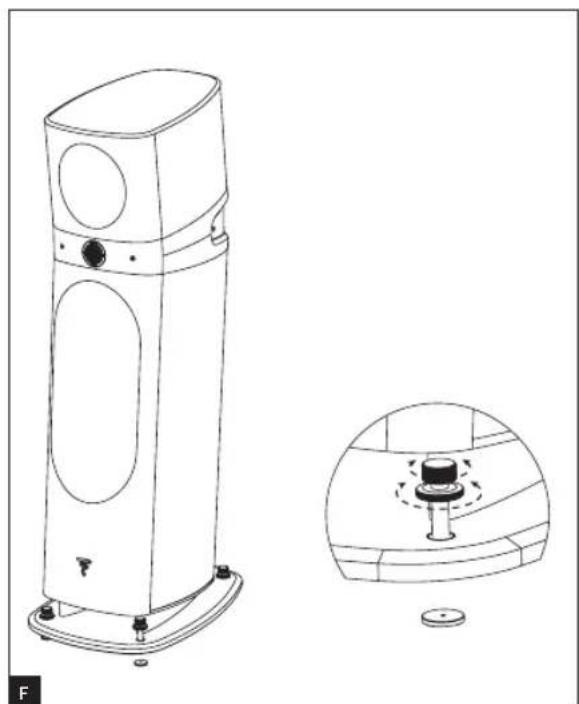

(390x430x190mm) Net Weight (unit) 121.25lbs - (19kg) (stand: 40.78lbs (18.5kg)) 27.77lbs - (12.6kg) Notice_Sopra_CODO1482_V2.indd 7 14/03/2019 15:58:338 Branchements Les connecteurs des Sopra assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre), fourches ou fiches banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité et de section appropriées à la longueur : votre revendeur saura vous conseiller. Choix de l’emplacement Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musique ou les programmes Home Cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions particulières d’aménagement (fig. B). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. C). Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour le rééquilibrer (fig. E). Optimisation Pour les perfectionnistes, nous donnerons une formule de positionnement optimal : Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B

= AC définit la position idéale de l’enceinte.

• Exemple : Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur latéral sera idéalement à 72 cm (C = B

⁄A = 72 cm) (fig. D). Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. SOPRA

Manuel d’utilisation Français Pour validation de la garantie Focal-JMlab, il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Notice_Sopra_CODO1482_V2.indd 8 14/03/2019 15:58:339 Conseils d’utilisation Le comportement des enceintes dépend de l’acoustique de la pièce, du bon positionnement des enceintes dans celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché. La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et/ou de les orienter vers le point d’écoute. Le son est dur, agressif : l’acoustique de votre pièce est probablement trop réverbérante. Envisagez l’utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur. D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences notamment dans le médium (suppression du "flutter écho"). Pointes Les colonnes Sopra intègrent des pointes de découplage dans la base en verre. Ces pointes permettent d’assurer une très bonne stabilité des enceintes, notamment lorsque le sol n’est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou (fig. F). 4 contrepointes sont également fournies de manière à protéger les sols tendres de type parquet bois, etc. (fig. G). Fixation de l’enceinte bibliothèque sur le pied Nous vous conseillons de fixer solidement l’enceinte Sopra N°1 sur son pied grâce aux vis fournies (fig. H). Mousse évent pour Sopra N°1 L’utilisation de la mousse pour évent permet de conserver les avantages du bass-reflex, lorsque les conditions d’utilisation des enceintes ne sont pas optimales, en termes de surface disponible dans une pièce (lorsque les enceintes se trouvent situées à moins de 20-30 cm d’une paroi) ou d’acoustique de pièce trop amortie. L’écoute semblera gonflée dans le grave. L’usage du tube de mousse permet de freiner et de réduire l’onde arrière émise par l’évent et ainsi d’adapter le niveau de grave à votre environnement. Utiliser le tube simultanément sur les deux enceintes. Insérer le tube de mousse dans l’évent (fig. I). SOPRA

Manuel d’utilisation Notice_Sopra_CODO1482_V2.indd 9 14/03/2019 15:58:3310 Choix des enceintes Vos enceintes ont été mises au point pour fonctionner en stéréo comme en Home Cinéma. Si vous possédez déjà des enceintes Sopra à l’avant et désirez évoluer vers le Home Cinéma, il est primordial d’utiliser une enceinte centrale et des enceintes surround de la ligne Sopra. Nous vous recommandons d’utiliser les modèles Sopra Center et Surround Be. À défaut, vous pourrez aussi utiliser les enceintes In-Wall Electra IW 1002Be ou Electra 1002Be lorsque les contraintes d’environnement ne permettent pas d’utiliser les enceintes d’effets Surround Be. Le subwoofer SW 1000Be complètera idéalement toutes les configurations Sopra multicanales. Placement de l’enceinte centrale Sopra Center L’enceinte centrale doit être placée à proximité de l’écran pour une restitution réaliste des dialogues. Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de cet écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l’écran, vers la moitié basse de celui-ci (fig. J). Fixation des Surround Be Fixez solidement les rails de fixation au mur au moyen des chevilles fournies, puis insérez-y la Surround Be (fig. K). Placement des Surround Be Évitez de placer les enceintes surround trop en arrière de la zone d’écoute, car la perception s’en trouvera dégradée. Le meilleur emplacement est obtenu lorsque les enceintes forment un angle de 120° à 160° par rapport à l’auditeur (fig. L). Placez les enceintes suffisamment en hauteur, entre 50 et 90 cm au-dessus des oreilles de l’auditeur. Mode Bi/Twin (Surround Be) L’enceinte Surround Be intègre un double système de fonctionnement Bi/Twin afin de pouvoir utiliser l’enceinte en mode standard bipolaire (Bi) ou double monopolaire (Twin). Cette fonction permet de réaliser une configuration 5.1 ou 7.1 au moyen d’une seule paire d’enceinte surround, grâce à un paramétrage adapté du sélecteur de mode à 3 positions et du double connecteur d’entrée pour la connexion d’un ou deux amplificateurs de puissance par enceinte (fig. M). Ce sélecteur permet de faire fonctionner les haut-parleurs en tandem ou de les dissocier en deux groupes (1 et 2) diffusant des informations différentes vers l’avant et vers l’arrière (fig. N). Le sélecteur à trois positions permettra de choisir entre le mode Bipolaire 󳘠 ou 󳘡 mode Twin, Front 󳘠 et Front 󳘡 selon l’orientation de l’enceinte (fig. O). SOPRA

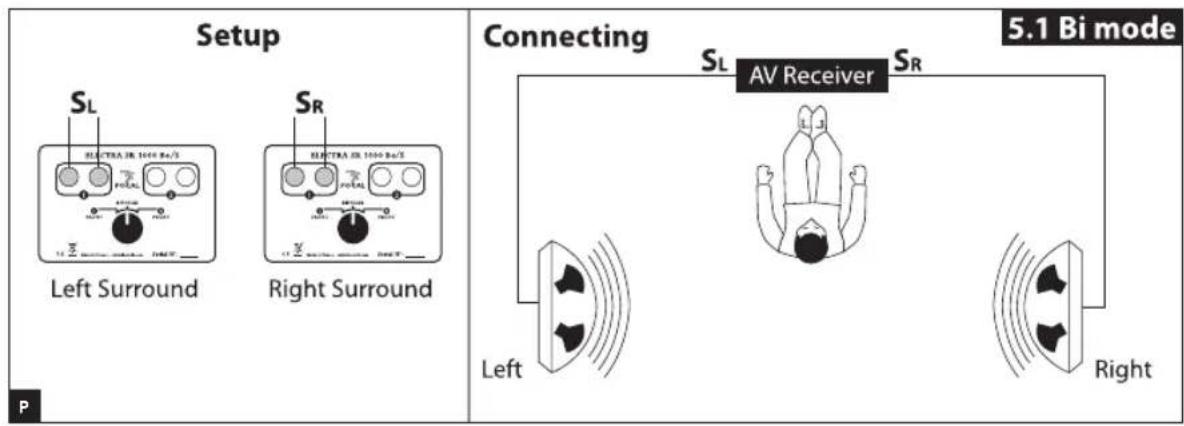

Manuel d’utilisation Notice_Sopra_CODO1482_V2.indd 10 14/03/2019 15:58:3311 Précautions d’utilisation Le sélecteur de mode à 3 positions a été conçu pour supprimer tout risque de court-circuit ou erreur de connexion lorsque deux amplificateurs sont simultanément connectés à la Surround Be. C’est pourquoi, pour garantir les meilleurs résultats possibles selon la structure choisie, nous recommandons d’appliquer scrupuleusement les conseils de branchements et de réglages du sélecteur de mode. Eteignez les amplificateurs raccordés à la Surround Be à chaque intervention sur le sélecteur de mode ! Mode bipolaire (5.1) Placez le sélecteur arrière des enceintes surround droite et gauche sur Bipolar. Connectez toujours l’amplificateur unique sur l’entrée 󳘠 des Surround Be gauche et droite (fig. P). Note : en mode bipolaire tous les haut-parleurs fonctionnent en tandem vers l’avant et l’arrière pour couvrir de façon large et uniforme toute la pièce d’écoute. Note : l’entrée 󳘡 est toujours inopérante lorsque le sélecteur est sur Bipolar. Mode Twin (7.1) Enceinte gauche : mettez le sélecteur en position Front 󳘠. Connectez la voie surround latérale sur l’entrée 󳘠 et la voie surround centrale arrière sur l’entrée 󳘡 (fig. Q). Enceinte droite : mettez le sélecteur en position Front 󳘡. Connectez la voie surround latérale sur l’entrée 󳘠 et la voie surround centrale arrière sur l’entrée 󳘡 (fig. Q). Note : la voie latérale est toujours connectée sur l’entrée 󳘠 aussi bien sur les enceintes gauche et droite et la voie surround centrale toujours sur l’entrée 󳘡. Cette méthode permet de commuter le sélecteur de mode sur Bi ou Twin sans modification du câblage. Note : ce mode sert à diffuser simultanément l’information surround latérale et arrière sur une seule enceinte surround en dissociant l’enceinte en deux parties rayonnant vers l’avant et vers l’arrière. Note : l’information surround latérale sera diffusée vers l’avant et celle surround centrale vers l’arrière de l’enceinte grâce aux deux jeux de connecteurs séparés. Mode Bi/Twin (7.1) Enceinte centrale arrière : lorsqu’une troisième enceinte centrale arrière est utilisée, utilisez les Surround Be latérales en mode Bi et la surround centrale en mode Twin. Mettez le sélecteur en position Front 󳘠. Connectez la voie surround arrière gauche sur l’entrée 󳘠 et la voie surround arrière droite sur l’entrée 󳘡 (fig. R). SOPRA

Manuel d’utilisation Période de rodage Les haut-parleurs utilisés dans les enceintes Sopra sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes Sopra. Précautions particulières L’entretien des enceintes Sopra se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l’enceinte. Évitez la proximité d’une source de chaleur. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Sopra sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner dans votre choix, en fonction de vos goûts et de votre budget. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Notice_Sopra_CODO1482_V2.indd 12 14/03/2019 15:58:3313 Connections Sopra connectors provide reliable, multi-purpose contacts for stripped cables (up to 4mm diameter), fork terminals or banana connectors. It is imperative to respect the connector polarity of both the loudspeaker and the amplifier. The connector marked “+” must be connected to the positive output on the amplifier and the connector marked “-” must be connected to the negative terminal (fig. A). Stereo image and bass perception would be seriously compromised if these conditions are not respected. Choose good quality cables with a cross-section appropriate to their length: your retailer will be able to advise you. Positioning These loudspeakers have been designed to deliver the most faithful reproduction of all kinds of music or home cinema programmes. Nonetheless, we recommend following these simple rules to optimise their performance and to guarantee good tonal balance and a realistic sound image. The loudspeakers should be positioned symmetrically, facing the listening area, ideally forming an equilateral triangle with it. However, these distances may be adjusted to find the ideal compromise according to the design of your interior (fig. B). The loudspeakers should be positioned at the same height, in the same horizontal plane. Ideally, the tweeter should be positioned at the same height as the listener’s ears in the usual listening position (fig. C). Do not position your loudspeakers too close to a corner of the room and do not place them too close to a wall. This will induce some unwanted room resonance and artificially increase bass response. On the other hand, if the bass level is considered to be insufficient, you could try moving the loudspeakers nearer a wall to re-balance the bass level (fig. E). Optimisation For perfectionists, here is a formula for optimal positioning: If A is the distance from the centre of the woofer to the nearest floor or wall, B is the distance to the next closest floor or wall, and C is the greatest distance (A < B < C), the equation B
