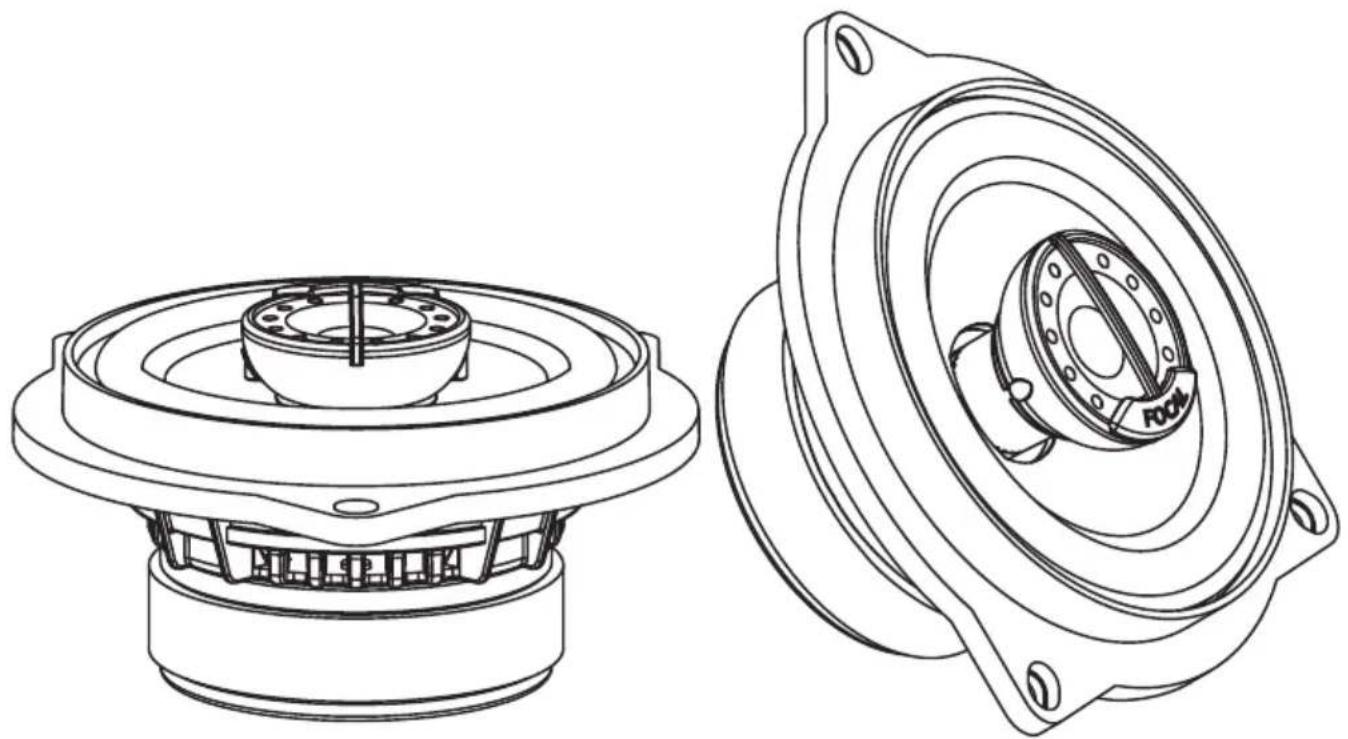

IFBMW-C - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	Focal
Modèle	IFBMW-C
Type de produit	Haut-parleur coaxial
Utilisation	Installation dans véhicules BMW
Diamètre	165 mm
Puissance admissible RMS	80 W
Puissance crête	160 W
Impédance	4 ohms
Réponse en fréquence	55 Hz - 20 kHz
Sensibilité	90 dB (2.83 V/1 m)
Matériau du cône	Polyglass
Matériau du tweeter	Aluminium / magnésium
Diamètre du tweeter	25 mm (1 po)
Poids	1.5 kg
Dimensions (diamètre x profondeur)	165 x 75 mm
Alimentation	Via système électrique du véhicule (12 V)
Fonctions principales	Reproduction audio haute fidélité, compatibilité BMW, installation directe
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Éteindre l'autoradio avant intervention. Éviter tout contact avec l'eau.
Pièces détachées et réparabilité	Grille de protection, câbles de connexion, kit de montage. Réparation par centre agréé Focal.
Garantie	2 ans
Informations générales	Conçu pour une utilisation en intérieur de véhicule. Respecter les polarités lors du branchement.

FOIRE AUX QUESTIONS - IFBMW-C FOCAL

Quels modèles de BMW sont compatibles avec le Focal IFBMW-C ?

Ce haut-parleur est conçu pour s'adapter à la plupart des BMW des séries 1, 3, 5, X1, X3, etc. Vérifiez le diamètre de l'emplacement (165 mm) et la profondeur de montage.

Quelle est la puissance recommandée pour l'amplificateur ?

Il est conseillé d'utiliser un amplificateur délivrant entre 40 et 120 W RMS par canal pour exploiter pleinement le haut-parleur sans risque d'endommagement.

Le Focal IFBMW-C est-il livré avec un kit de montage ?

Oui, le produit est généralement fourni avec les grilles, les câbles et les adaptateurs nécessaires pour une installation dans les véhicules BMW.

Comment installer le haut-parleur dans ma BMW ?

Retirez la grille d'origine, déconnectez les câbles, fixez le nouveau haut-parleur avec les vis fournies, puis reconnectez les câbles en respectant la polarité (+ et -).
Consultez la notice complète pour les étapes détaillées.

Quelle est l'impédance du Focal IFBMW-C ?

L'impédance est de 4 ohms, ce qui est standard pour les systèmes audio automobiles.

Puis-je utiliser ce haut-parleur sans amplificateur externe ?

Oui, il peut fonctionner directement avec l'autoradio d'origine, mais un amplificateur permettra d'obtenir de meilleures performances sonores.

Quel type de tweeter est intégré ?

Le tweeter est en aluminium/magnésium de 25 mm, offrant une restitution aiguë précise et détaillée.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et la membrane. Évitez tout produit liquide ou abrasif.

Que faire en cas de distorsion sonore ?

Vérifiez le niveau de volume : une distorsion peut provenir d'une surpuissance. Réduisez le volume ou ajustez l'égaliseur. Assurez-vous également que les connexions sont correctes.

Où puis-je trouver les pièces de rechange ?

Les pièces détachées (grilles, câbles, etc.) sont disponibles auprès des revendeurs agréés Focal ou sur le site officiel. Contactez le service après-vente pour plus d'informations.

MODE D'EMPLOI IFBMW-C FOCAL

User manual / Manuel d'utilisation

Manuel d'utilisation

Français

Nous vous remercions d'avoir choisi les kits coaxiaux Intégration Focal et de partager avec nous notre philosophie "the Spirit of Sound".

Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

Conditions de garantie

expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant

France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Manuel d'utilisation

Installation 100 % dédiée à BMW® Séries 3 / 1 / 5 / x1 en moins d'une heure (BMW est une marque de BMW®). La preuve en vidéo : http://mobi.focal.com/ifbmw-c/fr/

• Ce kit a été développé pour un montage dans une BMW® (Séries 3 / 1 / 5 / x1)
• Les composants de ce kit dédié respectent la connectique et les fixations d'origine de ce véhicule.
• Veuillez apporter un grand soin lors du montage.
• Seule l'utilisation d'outils appropriés de qualité peut garantir un montage optimal.
• Les connectiques restent des composants électroniques fragiles qui méritent une manipulation délicate.
• Le bon fonctionnement du kit IFBMW-C dépend du respect de ces consignes.
• Avant la remise en fonctionnement de votre système, veuillez également vous assurer des réglages de votre autoradio (différents suivant les modèles, versions et motorisations de véhicules).

Manuel d'utilisation

1. Démontage de la garniture de portière à l'aide de l'outil focal et d'une clé torx (tous deux fournis).

Manuel d'utilisation

1. Déconnexion de la commande d'ouverture de portière et de la connectique d'origine.

1. Démontage du haut-parleur d'origine à l'aide d'une clé de 8 mm (non fournie dans le kit haut-parleur Focal).

1. Connexion du cable d'alimentation haut-parleur Focal et fixation de celui-ci dans la garniture de portière (pour éviter toutes vibrations).

Respectez la connection du bornier comme ci-dessous (repérage du bornier).

Manuel d'utilisation

1. Remontage de la garniture de portière.


Manuel d'utilisation

Ci-dessous explications du montage de notre kit IFBMW-C dans les dernières générations de BMW Séries F20 / F30/F31* (*Hors modèles coupés et cabriolets).

1. Montage du haut-parleur d'origine. 2. Haut-parleur d'origine démonté.

1. Décollage de la protection et passage du câble.

2. Passage du câble du haut-parleur du Kit IFBMW-C.

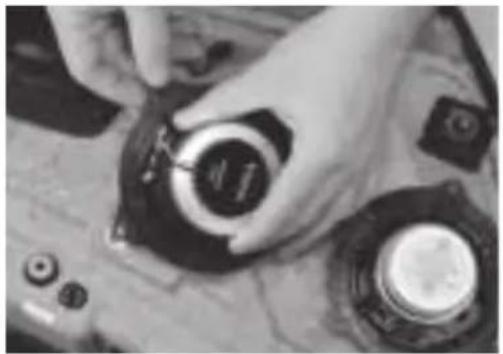

1. Connexion du connecteur sur le bornier du haut-parleur du Kit IFBMW-C.

2. Remontage du haut-parleur du Kit IFBMW-C.

Manuel d'utilisation

1. Connection du câble d'origine sur le Kit IFBMW-C.

1. Fixation du connecteur sur le faisceau d'origine.

1. Emplacement dans la garniture de portière. Veillez à ce que la membrane ne vienne pas en contact avec la garniture.

User manual / Manuel d'utilisation

16

D

Garantiebedingungen

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom : ____, Âge : ____, Profession : ____.

Votre adresse complète : ____

Votre adresse e-mail : ____

Vos centres d'intérêts :

Chez vous, possédez-vous des enceintes haute-fidélité ? □ - Oui - Non □

Si oui, précisez la marque :

Lisez-vous la presse écrite ? □ - Oui - Non □

Si oui, quel(s) titre(s) : ____

Votre équipement audio/vidéo (marques et modèles) avant l'acquisition du produit Focal :

Lecteur CD /tuner : Lecteur multimédia :

Système de navigation : Amplificateur :

Kit haut-parleur : Caisson de grave / subwoofer :

Autres éléments :

Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :

□- Conseil du revendeur - Conseil d'un ami, relation
□ - Visite d'un salon, d'une exposition - Rapport qualité / prix
- Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
□ - Fiabilité / qualité de fabrication - Catalogues
□ - Esthétique / finition - Matériel français
- Article de presse écrite (si oui, précisez le titre du magazine) :

Votre Produit Focal :

Modèle : N° de série : ____

Nom du revendeur : Ville : ____ ____

Date de l'achat : Prix de l'achat :

Avez-vous confié l'installation du produit à votre revendeur ?

□ - Oui - Non □

Si non, pourquoi : ____

Ces informations sont nécessaires à notre société pour traiter votre demande. Elles sont enregistrées dans notre fichier de clients et peuvent donner lieu à l'exercice du droit d'accès et de rectification auprès de notre service clientele [04 77 43 57 00].

Si vous ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre. □ Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre. □

Vous êtes susceptibles de recevoir des offers commerciales de notre société pour des produits analogues à ceux que vous avez achetés. Si vous ne le souhaitez pas, cochez la case ci-contre.

Nous garantissons la confidentialité de ces informations.

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
