Utopia Be Kit N°6 /Active - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Utopia Be Kit N°6 /Active FOCAL au format PDF.
| Type de produit | Kit haut-parleur |
| Marque | Focal |
| Modèle | Utopia Be Kit N°6 /Active |
| Catégorie | Haut-parleur |
| Configuration | 2 voies (graves/aigus) |
| Diamètre du haut-parleur de graves | 165 mm (6.5 pouces) |
| Diamètre du tweeter | 25 mm (1 pouce) à dôme inversé en Béryllium |
| Puissance nominale | 80 W RMS |
| Puissance maximale | 160 W |
| Impédance | 4 ohms |
| Réponse en fréquence | 45 Hz - 40 kHz |
| Sensibilité | 91 dB |
| Matériau du cône (graves) | Verre sandwich W |
| Matériau du dôme (tweeter) | Béryllium |
| Type de filtre | Actif intégré |
| Dimensions du kit (L x l x h) | 500 x 400 x 200 mm |
| Poids du kit | 8 kg |
| Alimentation | Active (amplification intégrée) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas exposer à l'humidité, respecter la polarité des connexions |
| Pièces détachées et réparabilité | Tweeter, haut-parleur de graves, filtre actif disponibles chez revendeur agréé |
FOIRE AUX QUESTIONS - Utopia Be Kit N°6 /Active FOCAL
Questions des utilisateurs sur Utopia Be Kit N°6 /Active FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Utopia Be Kit N°6 /Active - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Utopia Be Kit N°6 /Active de la marque FOCAL.
MODE D'EMPLOI Utopia Be Kit N°6 /Active FOCAL
| Page | |
| Précautions | 32 |
| Utopia Be : Manuel de l’utilisateur | 33 |
| Installation des tweeters | 35 |
| Installation woofers / médiums | 37 |
| Connexion Crossblock N°5 et N°6 | 41 |
| Connexion Crossblock N°7 | 43 |
| Installation Crossblock | 45 |
| Réglages Crossblock N°5 et N°6 | 47 |
| Réglages Crossblock N°7 | 49 |
| Kit Utopia Be Active | 51 |
| Installation subwoofers | 53 |
| Montage du caisson de grave | 55 |
| Caractéristiques des kits | 56 |
| Caractéristiques des subwoofers | 57 |
| Conditions de garantie | 58 |

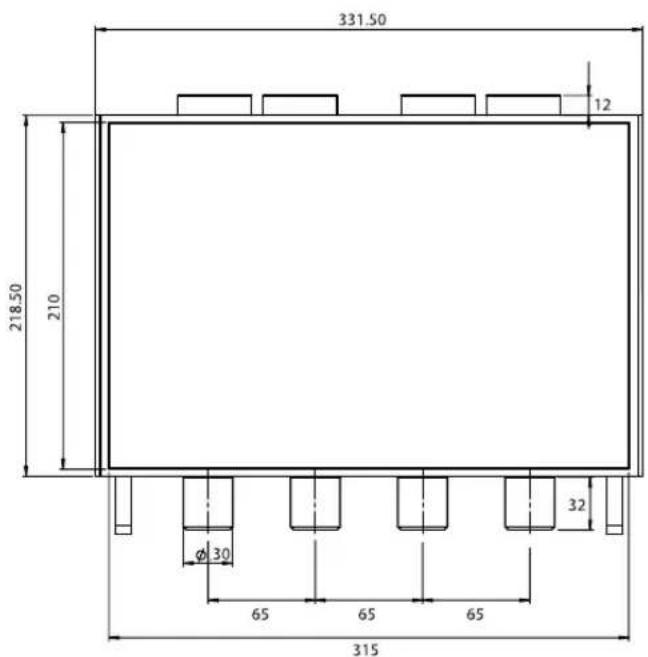

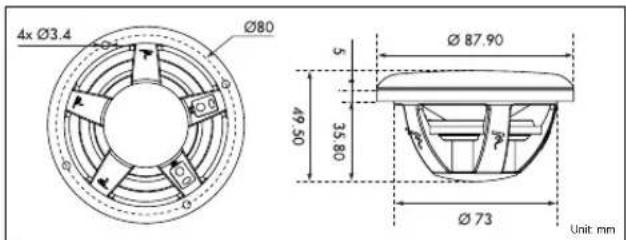

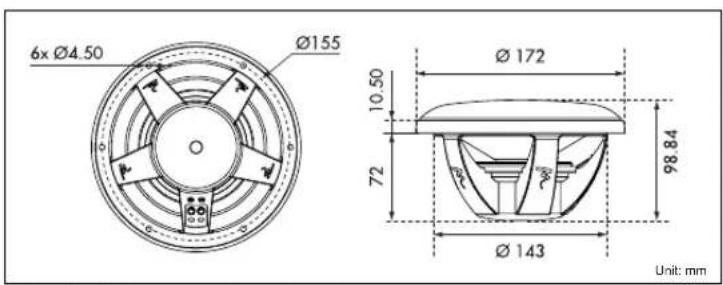

| Dimensions | 59 |
| Garantie internationale | 62 |
| Garantie France | 63 |
| Mes réglages | 64 |
| Numéros de série | 68 |
Précautions
Mise en garde particulière sur le Béryllium
La ligne Utopia Be utilise un tweeter à dôme inversé en Béryllium pur, capable d'atteindre 40 kHz. Sous sa forme solide, ce matériau est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être prises pour ne pas s'exposer à des risques inutiles :
- Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive. Pour éviter tout dommage accidentel, nous vous conseillons de mettre en place la cache haut-parleur en tissu.
- Si le cône Béryllium est endommagé, le recouvrir dès que possible sur toute sa surface avec la bande adhésive de protection fournie. Prendre contact avec le revendeur afin de remplacer le tweeter.
- Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif, puis doivent être placées dans le sac plastique hermétiquement clos fourni avant d'être renvoyé chez le revendeur.
Pour plus d'informations complémentaires, veuillez nous contacter directement à l'adresse suivante : beryllium@focal-fr.com
Avertissement
L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Période de rodage
Les haut-parleurs utilisés sur la ligne Utopia Be sont des éléments mécaniques extrêmement complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais riches en grave. Une fois les caractéristiques totalement stabilisées, vous pourrez profiter intégralement des performances de vos haut-parleurs Utopia Be.
Utopia Be : Manuel de l'utilisateur

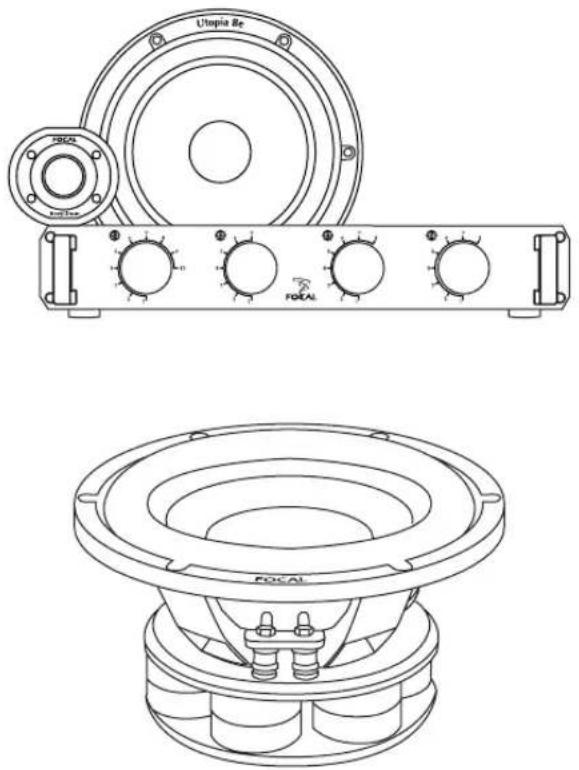

Nous vous remercions d'avoir choisi la ligne Utopia Be et de partager avec nous notre philosophie "the Spirit of Sound". Cette ligne de référence vous garantie le meilleur des technologies jamais atteint en voiture. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret et de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Pour validation de la garantie Focal-JMlab, inscrivez vous en ligne sur le site : http://register.focal-fr.com ou nous retourner la garantie jointe dans les 10 jours.

• Fig. 1

Choix des emplacements
Le tweeter TBe est conçu pour être monté en surface ou encastré en affleurement (conseillé), grâce aux deux kits de fixation fournis. Le choix de l'implantation du tweeter, de la méthode de montage, mais aussi l'orientation du tweeter ont une influence considérable sur le rendu des hautes fréquences, la stabilité de l'image stéréophonique et le "staging". L'idéal est de chercher le meilleur emplacement possible pour que les tweeters droit et gauche soient placés approximativement à égale distance de l'auditeur. L'emplacement idéal du tweeter exigera de multiples écoutes comparatives avant de procéder à un montage définitif. Le tweeter devra impérativement être placé en avant du point d'écoute, de préférence aux extrémités du tableau de bord (fig. 1, A), ou mieux encore, sur les montants de pare-brise (fig. 1, B). Le carter des rétroviseurs (fig. 1, C) accepte généralement l'implantation d'un tweeter. Un positionnement en haut des portières (fig. 1, D) est acceptable, même si il n'est pas optimal en termes de "staging". Il est impératif de vérifier la profondeur d'encastrement du tweeter avant perçage. Le Crossblock fournit avec les kits N°5, N°6 et N°7 contient toutes les fonctionnalités pour optimiser le réglage du tweeter en fonction de son implantation et de l'acoustique du véhicule.
Montage en surface
Le kit de fixation pour le montage en surface a été développé pour offrir une très grande souplesse d'utilisation, grâce à sa glissière qui offre toutes les possibilités d'orientation. Fixez le support au moyen de la vis directement sur la garniture du véhicule. Ne pas oublier la rondelle pour éviter le cisaillement du joint caoutchouc de la glissière (fig. 2). Faire passer les fils du tweeter au travers du support, puis y fixer le tweeter au moyen des 4 vis inox (fig 3).
Montage encastré (recommandé)
Les meilleurs résultats (réponse plus linéaire, directivité mieux maîtrisée) seront obtenus pour un montage des tweeters en encastrement. Découper la garniture en se servant du tweeter comme gabarit. Insérer le support de montage en affleurement avec sa barrette de fixation maintenue par le boulon (fourni). Bloquer la vis afin que la barrette pince le support et le maintienne fermement en haut de porte ou sur la planche de bord (fig. 4). Faire passer les fils du tweeter au travers du support, mettre en place le tweeter au moyen des 4 vis inox (fig.5).

• Fig. 1

• Fig. 2

• Fig. 3
Installation woofers / médiums

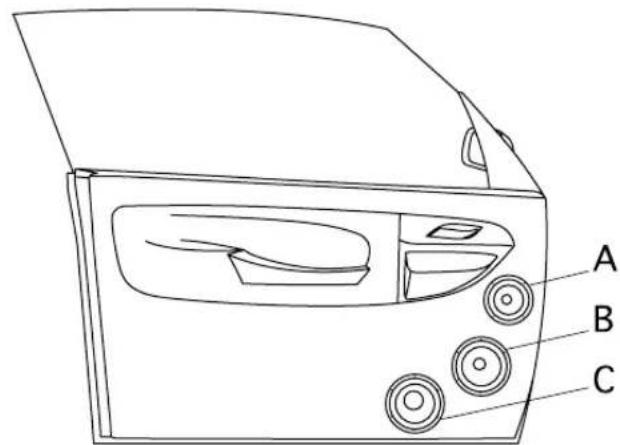

Choix des emplacements des woofers
Les woofers pourront être placés en haut des portières pour une perception optimale des fréquences médium (fig. 1, A). Si les woofers sont fixés au bas des portières (fig. 1, C), le niveau de grave sera maximal, mais le médium sera en retrait. Le placement en milieu de portière est un compromis intéressant pour obtenir un bon équilibre tonal (fig. 1, B). Le montage en kick panel (fig. 2, D) pourra être privilégié pour une perception optimale de la stéréophonie et du staging. Ce type de montage induit un faible volume de charge qui limitera obligatoirement le niveau obtenu dans le grave et un bas-médium difficile à maîtriser. Ce type de montage est à réserver en priorité au woofer de 13 cm du kit N°5 et ne convient pas aux autres woofers de la ligne Utopia Be. Le Crossblock permettra de parvenir à un réglage très fin de l'équilibre tonal en fonction du placement.
Choix des emplacements des médiums (kit N°7 et N°7 Active)
Le médium de 8 cm ultra compact du kit N°7 est conçu pour être placé à proximité immédiate du tweeter, de préférence à l'extrémité de la planche de bord (fig. 2, E) pour un staging de très haute qualité. Il peut être chargé par un volume de seulement 0,5 litres pour descendre jusqu'à 180 Hz environ.
Conseils de montage
Les woofers Utopia Be sont conçus, grâce à des réglages adaptés et optimisés, pour fonctionner au mieux dans la plupart des emplacements d'origine. Ces haut-parleurs délivrent une énergie considérable qui impose un montage optimisé. Nous vous suggérons de fixer les haut-parleurs en affleurement (fig. 3, A) sur un support très rigide en MDF, éventuellement renforcé par de la résine (fig. 3, B) puis de les visser directement sur une partie métallique du véhicule pour éviter les vibrations parasites (fig. 3, C). L'étanchéité du support doit être parfaite pour éviter les fuites entre l'avant et l'arrière du woofer, sous peine d'occasionner un dysfonctionnement important (utiliser le joint fourni).
Pour des écoutes optimales, nous vous conseillons de coller un matériau absorbant type "Plain Chant" (fig. 3, D) directement sur la tôle intérieure de la portière, juste derrière le haut-parleur, pour amortir les vibrations.
Vérifier également que l'aimant du woofer ne gênera pas certains organes mécaniques du véhicule.
Si vous n'utilisez pas les grilles fournies avec les woofers mais celles d'origine par exemple, veillez à ce que l'espace entre le haut-parleur et la grille soit suffisant pour que la membrane ne vienne pas percuter la grille.
• Fig. 1

Placer les agrafes de fixation des vis fournies (fig. 1) comme indiqué. Mettre en place la couronne de fixation de la grille (fig. 2). Fixer le joint circulaire sur la face arrière du châssis du haut-parleur. Fixer solidement l'ensemble au moyen des vis fournies. Mettre la grille de protection en place en la clipsant sur les vis.
Pour enlever le cache, tirer sur la languette à la base du haut-parleur (fig. 4).
Médium (kit N°7)
Placer les agrafes de fixation de vis fournies (fig. 1) comme indiqué. Mettre en place la couronne de fixation de la grille (fig. 3). Fixer solidement l'ensemble au moyen des vis fournies. Mettre la grille de protection en place.
Pour enlever le cache, tirer sur la languette à la base du haut-parleur (fig. 4).

• Fig. 1

• Fig. 2

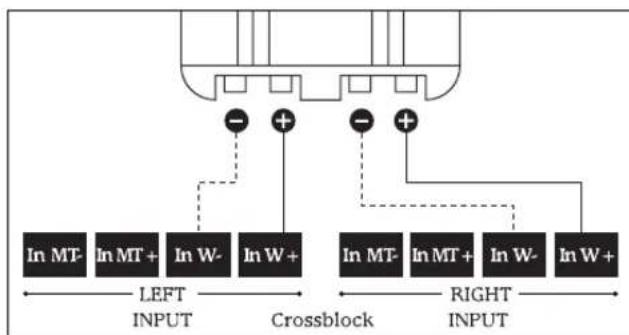

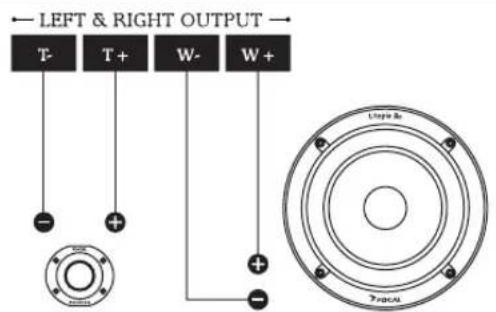

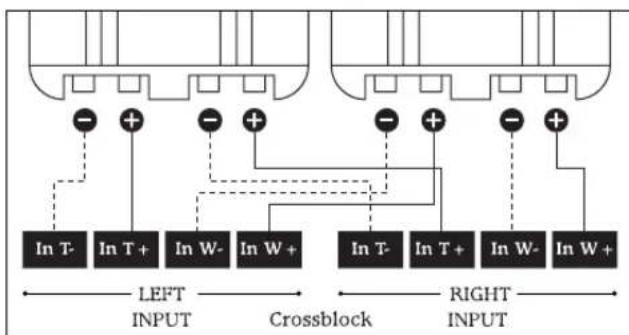

Connexion Crossblock N°5 et N°6
Le Crossblock N°5 / N°6 peut être connecté à l'amplificateur selon 3 types de configurations différents :
- Monocâblage : un seul câble par groupe de haut-parleurs gauche et droite. C'est la solution la plus courante (fig. 1).
- Bicâblage : deux paires de câbles partant distinctement du même amplificateur pour alimenter séparément les voies grave et aigu. Cette solution est intéressante, notamment pour les grandes longueurs de câblage entre l'amplificateur et le Crossblock, car elle évite la propagation de courant de contre réaction générée par le woofer pouvant interférer avec le tweeter (fig.2).
- Biamplification : le Crossblock est alimenté séparément pour le canal woofer et le tweeter par deux amplificateurs différents pour optimiser au mieux leurs caractéristiques (fig.3).
• Fig. 1
• Fig. 2
• Fig. 3


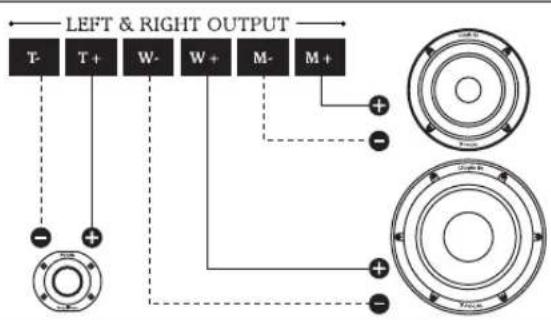

Connexion Crossblock N°7
Le Crossblock peut être connecté à l'amplificateur selon 3 types de configurations différents :
- Monocâblage : un seul câble par groupe de haut-parleurs gauche et droite. C'est la solution la plus courante (fig. 1).
- Bicâblage : deux paires de câbles partant distinctement du même amplificateur pour alimenter séparément les voies grave et médium / aigu. Cette solution est intéressante, notamment pour les grandes longueurs de câblage entre l'amplificateur et le Crossblock, car elle évite la propagation de courant de contre réaction générée par le woofer dans le tweeter (fig.2).
- Biamplification : le Crossblock est alimenté séparément pour le canal woofer et le médium / aigu par deux amplificateurs différents pour optimiser au mieux leurs caractéristiques (fig. 3). Brancher les sorties de l'amplificateur sur les entrées "IN" du filtre comme indiqué. Connecter le woofer sur l'entrée "W", le médium sur "M" et le tweeter sur "T".
Attention : il est primordial de respec-ter les polarités "+" et "-" pour l'obtention d'un recoupement optimal entre le woofer et le tweeter, sans sensation de "trou" ou de "bosse" à l'écoute.

Pour utiliser le Crossblock en configuration bicâblage ou biamplification, il faut impérativement retirer les 4 cavaliers à l'arrière de l'appareil, sous peine d'entraîner de graves dommages sur les amplificateurs (fig. 1). Les laisser en place pour le monocâblage.
Montage
Pour accéder aux trous de fixation du filtre retirer les 6 vis du capot (fig. 2).
Fixer solidement le Crossblock au moyen des 4 vis fournies sur une surface parfaitement plane du véhicule (fig. 3).
Prévoir un espace suffisant à l'arrière du Crossblock pour un accès aisé aux câbles de connexion.


Réglages Crossblock N°5 et N°6
Le Crossblock N°5 / N°6 est un filtre exclusif de très haute technologie qui offre 4480 combinaisons de filtrage différentes pour adapter les caractéristiques des kits à l'environnement automobile.
Nous vous conseillons de vous référer à la fiche de contrôle (Quality Control Certificate) fournie avec chaque kit afin de connaître le réglage de référence et de positionner les curseurs S1, S2, S3 et S4 en conséquence (fig. 1).
Ce réglage correspond à une linéarité optimale obtenue selon des conditions de mesure normalisées (voir descriptif sur la fiche) et constitue donc une bonne base de référence avant d'affiner les réglages. Selon l'acoustique du véhicule, la position des haut-parleurs, l'éloignement du woofer et de l'aigu, l'orientation des haut-parleurs, la courbe de réponse peut varier dans des proportions plus ou moins marquées. Un réglage adapté du Crossblock permettra de compenser ces écarts.
Nous vous conseillons d'utiliser un appareil de mesure en tiers d'octave (RTA) pour affiner les réglages puis de valider ce résultat à l'écoute.
Nous vous conseillons de noter les différents réglages auxquels vous êtes parvenus sur les pages de notes à la fin de cette notice, ainsi que les commentaires associés, afin de pouvoir vous y référer à tout moment.
Modifie la fréquence de coupure basse (12 dB/octave) du filtre passe-bas du woofer sur 10 crans. La position 1 correspond à la fréquence de coupure possible la plus haute, 10 à la plus basse avec 8 valeurs intermédiaires (fig. 2).
Réglage S2 (Q factor)
Réglage de la surtension du médium à la fréquence de coupure. Cette fonction permet de corriger le médium, lorsque le woofer est placé hors de l'axe d'écoute, en bas de portière par exemple et que se pose des problèmes liés à la directivité du haut-parleur. La position 8 correspond à une réponse linéaire, le cran 1 à la correction maximale pour compenser le médium, avec 6 valeurs intermédiaires (fig. 3).
Réglage S3 (Hi-pass)
Modifie la fréquence de coupure haute (12 dB/octave) du filtre passe-haut du tweeter sur 7 crans. La position 1 correspond à la fréquence de coupure possible la plus haute, 7 à la plus basse avec 5 valeurs intermédiaires (fig. 4).

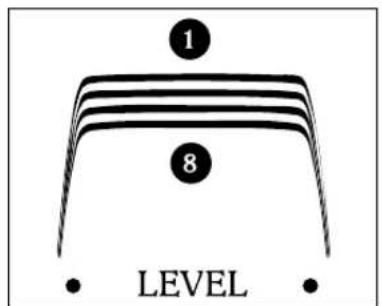

Réglage S4 (Level)
Réglage du niveau du tweeter sur 8 paliers de 1 dB chacun. La position 1 correspond à un maximum de niveau, le cran 8 à un minimum, avec 6 valeurs intermédiaires (fig. 5).

• Fig. 1


- Fig. 3 - Fig. 2


- Fig. 4 - Fig. 5
Réglage Crossblock N°7
Le Crossblock N°7 est un filtre exclusif de très haute technologie qui offre 4480 combinaisons de filtrage différentes pour adapter les caractéristiques des kits à l'environnement automobile.
Nous vous conseillons de vous référer à la fiche de contrôle (Quality Control Certificate) fournie avec chaque kit afin de connaître le réglage de référence et de positionner les curseurs S1, S2, S3 et S4 en conséquence (fig. 1).
Ce réglage correspond à une linéarité optimale obtenue selon des conditions de mesure normalisées (voir descriptif sur la fiche) et constitue donc une bonne base de référence avant d'affiner les réglages. Selon l'acoustique du véhicule, la position des haut-parleurs, l'éloignement du woofer et de l'aigu, l'orientation des haut-parleurs, la courbe de réponse peut varier dans des proportions plus ou moins marquées. Un réglage adapté du Crossblock permettra de compenser ces écarts.
Nous vous conseillons d'utiliser un appareil de mesure en tiers d'octave (RTA) pour affiner les réglages puis de valider ce résultat à l'écoute.
Nous vous conseillons de noter les différents réglages auxquels vous êtes parvenus sur les pages de notes à la fin de cette notice, ainsi que les commentaires associés, afin de pouvoir vous y référer à tout moment.
Modifie la fréquence de coupure basse (12 dB/octave) du filtre passe-bas du woofer selon 2 lois différentes. Les réglages de 1 à 5 correspondent à des fréquences de coupure variables sur 5 valeurs et sans surtension (mode Flat) (fig. 2. A). Les réglages de 6 à 10 correspondent aux mêmes valeurs de filtrage mais avec une surtension en fin de bande (mode Boost) (fig 2. B) pour compenser une perte de niveau due à un problème de directivité (woofer en bas de porte par exemple). Les positions 1 et 6 correspondent à la fréquence de coupure possible la plus haute, 5 et 10 à la plus basse avec 3 valeurs intermédiaires pour chacun des 2 groupes.
Réglage S2 (Hi-pass)
Modifie la fréquence de coupure haute (12 dB/octave) du filtre passe-haut du médium sur 7 crans. La position 1 correspond à la fréquence de coupure possible la plus haute, 7 à la plus basse avec 5 valeurs intermédiaires (fig. 3). A noter que la valeur du filtre passe-bas du médium est fixe.
Réglage S3 (Level)
Réglage du niveau du médium sur 8 paliers de 1 dB chacun. La position 1 correspond à un maximum de niveau, le cran 8 à un minimum, avec 6 valeurs intermédiaires (fig. 4).
Réglage S4 (Level)
Réglage du niveau du tweeter sur 8 paliers de 1 dB chacun. La position 1 correspond à un maximum de niveau, le cran 8 à un minimum, avec 6 valeurs intermédiaires (fig. 5).

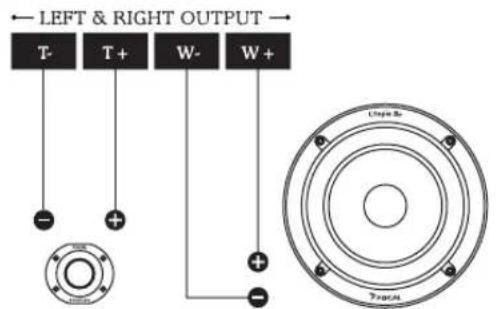

Les versions Active des kits N°5, N°6 et N°7 sont livrées sans le filtre passif Crossblock pour répondre à des configurations multiamplifiées avec filtrage actif. Elles sont particulièrement adaptées pour des configurations multivoies très complexes avec de nombreux haut-parleurs Utopia Be.
Connexion kits N°5 / N°6 Active
Connectez le tweeter et le woofer directement sur leur amplificateur respectif précédé du filtre actif en respectant les polarités (fig. 1).
Connexion kits N°7 Active
Connectez le tweeter, le médium et le woofer directement sur leur amplificateur respectif précédé du filtre actif en respectant les polarités (fig. 2).
Haut-parleurs Filtrage passe-haut mini conseillé Filtrage passe-bas maxi conseillé
| Tweeter Tbe 2,5 kHz | non | |
| 3 W2 Be | 150 Hz | 6 kHz |
| 5 W2 Be | 80 Hz | 4 kHz |
| 6 W2 Be | 70 Hz | 4 kHz |
| 6 W3 Be | 60 Hz | 1 kHz |

Les subwoofers de la ligne Utopia Be sont conçus pour être chargés par des enceintes très compactes pour permettre leur implantation plus facile à l'avant du véhicule. Le principe de ramener les graves vers l'avant, avec les autres haut-parleurs, permet de gagner énormément en qualité de timbre et de staging. Elle permet également d'allouer la bande critique comprise entre 50 et 100 Hz à de vraies enceintes accordées pour obtenir un maximum de tenue, de neutralité et de dynamique dans cette bande de fréquence.
Installation Subwoofers
Les subwoofers Focal sont livrés avec un kit de fixation et joint d'étanchéité.
Après avoir effectué la découpe permettant l'insertion du subwoofer, positionnez le haut-parleur et pré-percez les trous de fixation.
Montage 13 WS
Placer les agrafes de fixation des vis fournies comme indiqué. Mettre en place la couronne de fixation de la grille (fig. 1). Fixer le joint circulaire sur la face arrière du châssis du haut-parleur. Fixer solidement l'ensemble au moyen des vis fournies. Mettre la grille de protection en place, en la clipsant sur les têtes de vis.
Pour enlever le cache, tirer sur la languette à la base du haut-parleur.

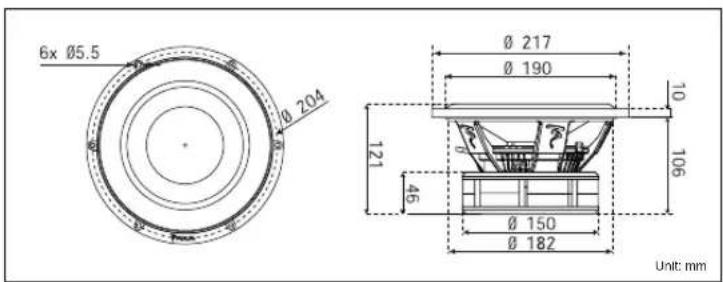

Montage du 21 WX
Fixer le joint circulaire sur la face arrière du châssis du haut-parleur. Fixer solidement l'ensemble au moyen des vis fournies. Mettre la grille de protection en place, en la clipsant sur les têtes de vis (fig. 3). Pour enlever le cache, tirer sur la languette à la base du haut-parleur.
Connexions
Il est impératif de respecter les polarités de branchement des subwoofers sur l'amplificateur pour obtenir un couplage optimal avec les kits Utopia Be (fig. 2, 4).

line
| Fréquence (Hz) | 3 litres | 5 litres | | -------------- | -------- | -------- | | 20 | -18 | -18 | | 50 | -8 | -7 | | 100 | -2 | -1 | | 150 | 0 | 0 | | 200 | 0 | 0 |• Fig. 1
13 WS Clos
| Volume | F-3 (Hz) | Facteur | Q |
| 5 litres | 76 | 0.707 | |
| 3 litres | 78 | 0.82 |

line
| Fréquence (Hz) | 15 litres | 30 litres | | --------------- | --------- | --------- | | 20 | -15 | -15 | | 50 | -5 | -5 | | 100 | 0 | 0 | | 150 | 0 | 0 | | 200 | 0 | 0 |• Fig. 2
21 WX clos
| Volume | F | 3 (Hz) | Facteur | Q |
| 30 litres | 43 | 0.77 | ||
| 15 litres | 45 | 0.907 |

line
| Fréquence (Hz) | SPL (dB) | | -------------- | -------- | | 20 | -15 | | 50 | 0 | | 100 | 0 | | 150 | 0 | | 200 | 0 |• Fig. 3
21 WX bass-reflex
| Volume | F-3 (Hz) | Fb (Hz) | Event (d x l) |
| 30 litres | 29 | 34 6 x 20 cm |
Montage du caisson de grave
L'enceinte acoustique est un élément indissociable du subwoofer : c'est elle qui va conditionner les caractéristiques mais aussi les performances souhaitées du caisson.
Chaque subwoofer possède des caractéristiques propres auxquelles convient un type d'enceinte (clos ou bass-reflex par exemple) et un litrage interne optimal. Il est indispensable de respecter cette règle pour profiter intégralement des très hautes performances dont sont capables les subwoofers Utopia Be.
Enceinte close
Les subwoofers Utopia Be ont été optimisés pour fonctionner dans une enceinte close. Ce type d'enceinte offre des caractéristiques remarquables tant en termes de tenue du grave, de linéarité, de contrôle des déplacements de la membrane (limitation des distorsions), que de qualité sonore.
L'enceinte close offre également la possibilité d'utiliser de faibles volumes de charge, de manière à obtenir un caisson d'encombrement limité. Un autre aspect intéressant est une optimisation assez peu critique et une variation réduite du volume par rapport à l'alignement idéal qui n'influe pas de façon trop sensible sur les caractéristiques du caisson. Nous vous conseillons de respecter les indications de charges pour des performances optimales.
Le principal inconvénient de la charge close réside dans un rendement relativement faible dans le grave comparé à d'autres solutions d'accord (bass-reflex notamment). Toutefois, la très grande admissibilité en puissance des subwoofers Utopia Be permet de compenser le rendement (fig. 1 et 2).
Charge bass-reflex
L'enceinte bass-reflex convient au subwoofer 21 WX sous certaines conditions. Elle apporte un gain d'énergie intéressant vers 50 Hz pour obtenir un grave très dynamique. L'enceinte Bass-reflex, se caractérise par sa très grande efficacité dans le grave et l'extrême grave. Contrairement à l'enceinte close, la charge bass-reflex réclame un volume interne sensiblement plus important et exige une mise au point plus critique. Toute latitude d'adaptation du volume de charge et surtout de dimensions de l'évent est à proscrire : suivre scrupuleusement les recommandations (fig. 3).
Montage inversé
Il est tout à fait possible de monter votre subwoofer 21 WX avec l'aimant Multiferrite tourné vers l'extérieur du caisson. Le fonctionnement de votre subwoofer ne sera pas affecté. Par contre, il sera impératif d'inverser la polarité de branchement du subwoofer.
Caractéristiques des kits
| Kit | N° 5 / N° 5 Active N° 6 / N° 6 Active N° 7 / N° 7 Active | |||
| Puissance maximale | 150 W 200 W 200 W | |||
| Puissance nominale | 75 W 100 W 100 W | |||
| Sensibilité (2,83 V/m) | 89,5 dB 91,5 dB 89 dB | |||
| Réponse en fréquence (± 3 dB) | 75 Hz à 40 kHz 66 Hz à 40 kHz 55 Hz à 40 kHz | |||
| Impédance nominale | 4 Ohms 4 Ohms 4 Ohms | |||
| Tweeter | TBe | TBe | TBe | |
| Dôme | Dôme inversé en Béryllium pur | Dôme inversé en Béryllium pur | Dôme inversé en Béryllium pur | |
| Aimant | Néodyme | Néodyme | Néodyme | |
| Fréquence de résonance (Fs) | 1294 Hz | 1294 Hz | 1294 Hz | |
| Résistance continue (Re) | 6 Ohms 6 Ohms 6 Ohms | |||
| Woofer/médium | 5 W2 Be | 6 W2 Be | 3 W2 Be | 6 W3 Be |
| Membrane | Sandwich composite "W" | Sandwich composite "W" | Sandwich composite "W" | Sandwich composite "W" |
| Bobine mobile (d x h) | 32 x 13 mm | 40 x 15 mm | 25 x 8,5 mm | 40 x 17 mm |
| Aimant | Néodyme | Néodyme | Néodyme | Néodyme |
| Suspension | Caoutchouc | Caoutchouc | Caoutchouc | Caoutchouc |
| Fréquence de résonance (Fs) | 67,47 Hz | 64,39 Hz | 188,74 Hz | 55,28 Hz |
| Résistance continue (Re) | 3,48 Ohms | 2,91 Ohms | 3,37 Ohms | 3,22 Ohms |
| Vas | 5,23 litres | 9,19 litres | 0,31 litre | 9,92 litres |
| Qes | 0.64 | 0.79 | 0.77 | 0.82 |
| Qms | 9.37 | 14.73 | 13.79 | 11.42 |
| Qts | 0.6 | 0.75 | 0.729 | 0.765 |
| Sd | 86,59 cm2 | 132,73 cm2 | 30,19 cm2 | 132,73 cm2 |
| BI | 5,08 N/A | 4,95 N/A | 3,93 N/A | 5,31 N/A |
| Xmax | 3,5 mm | 4,5 mm | 2 mm | 5,5 mm |
| Diamètre d'encastrement | 115,50 mm | 143 mm | 73 mm | 143 mm |
| Profondeur d'encastrement | 63 mm | 72 mm | 35,8 mm | 72 mm |
Caractéristiques des subwoofers
| 13 WS 21 WX | ||
| Puissance maximale | 50 W 500 W | |
| Puissance nominale | 75 W 250 W | |
| Sensibilité | 88 dB 86,5 dB | |
| Membrane | Sandwich composite "W" Sandwich composite "W" | |
| Suspension | Caoutchouc Caoutchouc | |
| Impédance nominale | 4 Ohms 4 Ohms | |
| Diamètre de la bobine | 32 mm 50 mm | |
| Hauteur de la bobine | 22 mm 25 mm | |
| Xmax | 8 mm | 8,5 mm |
| Aimant | Néodyme | Multiferrite (x12) |
| Hauteur de l'entrefer | 6 mm | 8 mm |
| Fs | 53,43 Hz | 36,63 Hz |
| Vas | 5,24 litres | 18,8 litres |
| Qes | 0.52 | 0.77 |
| Qms | 10.09 | 2.81 |
| Qts | 0.495 | 0.6 |
| Re | 3,09 Ohms | 3,4 Ohms |
| Sd | 86,59 cm ^2 | 208,67 cm ^2 |
| Mms | 17,84 g | 61,4 g |
| Les | 17,70 mH | 19,19 mH |
| Res | 59,96 Ohms | 12,41 Ohms |
| BI | 5,97 N/A | 7,9 N/A |
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Pour validation de la garantie Focal-JMlab, inscrivez vous en ligne sur le site : http://register.focal-fr.com ou nous retourner la garantie jointe dans les 10 jours.
Dimensions

- Tweeter TBe - Kit N°5, N°6, N°7 & Active

• Midrange/Médium 3 W2 Be - Kit N°7 & N°7 Active

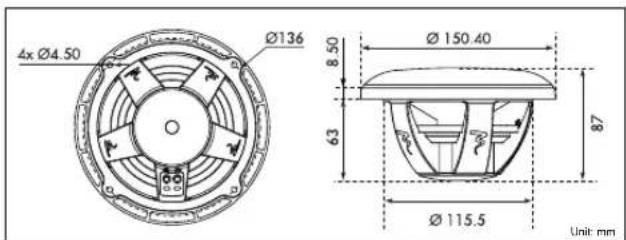

• Woofer 5 W2 Be - Kit N°5 & N°5 Active

- Woofer 6 W2 Be - Kit N°6 & N°6 Active
Dimensions

• Woofer 6 W3 Be - Kit N°7 & N°7 Active

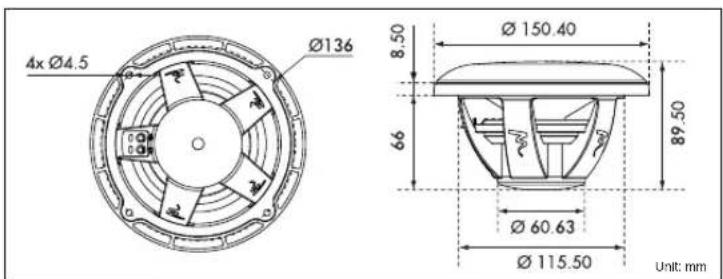

- Subwoofer 13 WS Be

- Subwoofer 21 WX Be
Dimensions


Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
Model: ____ Serial number: ____
Name of dealer: ____ Town: ____
Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
Modèle : N° de série :
Nom du revendeur : Ville : ____ ____
Date de l'achat : Prix de l'achat :
Votre nom : Âge : Profession : ____ ____
Votre adresse complète : ____
Votre adresse email : ____
Composition de votre installation (marque, modèle) :
■ Cassette : ____ ■ CD : ____
■ Système de navigation : ____. ■ Système multimédia : ____
■ DVD : ____ ■ Amplificateur : ____
- Chargeur CD : ____. - Autres éléments : ____
Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :
□ Conseil du revendeur Conseil d'amis, relation Visite d'exposition, salon
□ Article de presse □ Ecoute en auditorium Possède déjà Focal
□ Fiabilité / Qualité □ Catalogues Réputation □
□ Matériel Français Garantie Rapport qualité / prix
□ Esthétique / Finition □ Son Autre □ ____
En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ?
Dîtes en quelques mots pourquoi vous avez choisi Focal...
Vos annotations éventuelles : ____
Notes
Date S1 S2 S3 S4 Comment / Commentaire
Notes
Date S1 S2 S3 S4 Comment / Commentaire
Notes
Date S1 S2 S3 S4 Comment / Commentaire
Serial Numbers / Numéros de série
Numéros de série
