Marque	Focal
Modèle	300 ICW 6
Type de produit	Haut-parleur encastrable (In-Wall)
Diamètre du haut-parleur	6,5 pouces (165 mm)
Puissance admissible (RMS)	80 W
Puissance admissible (crête)	160 W
Réponse en fréquence	55 Hz - 25 kHz
Impédance	8 ohms
Sensibilité	90 dB (2,83 V/1 m)
Technologie du cône	Cône W (verre/lin multicouche)
Tweeter	Tweeter à dôme inversé en aluminium/magnésium
Dimensions de découpe	205 mm de diamètre
Profondeur de montage	90 mm
Poids	2,5 kg
Alimentation	Passif (nécessite amplificateur externe)
Fonctions principales	Reproduction sonore haute fidélité, installation murale discrète
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux et sec
Sécurité	Installation par un professionnel recommandée pour respecter les normes électriques
Pièces détachées et réparabilité	Grille, tweeter et cône disponibles via le service après-vente

FOIRE AUX QUESTIONS - 300 ICW 6 FOCAL

Comment installer le haut-parleur Focal 300 ICW 6 ?

L'installation nécessite une découpe de 205 mm de diamètre dans le mur. Assurez-vous que l'espace derrière le mur est dégagé et respectez la profondeur minimale de 90 mm. Utilisez les pattes de fixation fournies. Pour une sécurité optimale, faites appel à un installateur professionnel.

Quelle est la puissance recommandée pour l'amplificateur ?

Un amplificateur délivrant entre 30 et 160 W RMS par canal est recommandé, avec une impédance de 8 ohms. Évitez de dépasser la puissance crête pour ne pas endommager le haut-parleur.

Ce haut-parleur est-il compatible avec un amplificateur Home Cinéma ?

Oui, il peut être utilisé dans un système Home Cinéma comme enceinte surround ou principale. Vérifiez que l'amplificateur supporte une impédance de 8 ohms et une puissance adaptée.

Comment régler le tweeter pour un meilleur rendu sonore ?

Le tweeter à dôme inversé est orientable. Tournez-le doucement pour diriger le son vers la zone d'écoute. Évitez de forcer pour ne pas endommager le mécanisme.

Puis-je peindre la grille du haut-parleur ?

Oui, la grille est prévue pour être peinte. Utilisez une peinture acrylique fine et appliquez-la en couches légères pour ne pas obstruer les perforations. Retirez la grille avant de peindre.

Quelle est la différence entre la version ICW et IW ?

La série ICW (In Ceiling Wall) est conçue pour une installation au plafond ou au mur. La 300 ICW 6 utilise un tweeter orientable et un cône W pour une meilleure dispersion sonore.

Comment nettoyer le haut-parleur encastré ?

Dépoussiérez la grille avec un chiffon doux ou un aspirateur à faible puissance. N'utilisez jamais de produits chimiques ou d'eau directement sur le haut-parleur.

Le haut-parleur produit un grésillement, que faire ?

Vérifiez les connexions des câbles : assurez-vous qu'ils sont bien serrés et que la polarité est respectée. Si le problème persiste, testez le haut-parleur avec un autre amplificateur pour isoler la source.

Quelles sont les dimensions exactes hors tout ?

Le diamètre extérieur (avec la grille) est d'environ 240 mm. Le diamètre de découpe est de 205 mm et la profondeur de montage de 90 mm.

Où trouver les pièces de rechange pour ce modèle ?

Contactez le service après-vente Focal ou un revendeur agréé. Les pièces disponibles incluent la grille, le tweeter et le cône. Conservez la facture pour la garantie.

MODE D'EMPLOI 300 ICW 6 FOCAL

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Ajustement du niveau du Tweeter
(sur 300ICW6 et 300ICW8 uniquement).
Commutateur positionne à l'arrière du produit. Tweeter level adjustment
(300ICW6 and 300ICW8 models only).
Switch positioned at the rear of the product.

Manuel d'utilisation / User manual

	300ICW4 300ICW6 300ICW8
Type	2 voies 2 voies 2 voies
Sensibilité (2,83 V/1 m)	88 dB 89 dB 89 dB
Bande passante (+/-3 dB)	80 Hz - 28 kHz 65 Hz - 28 kHz 48 Hz - 28 kHz
Coupure basse (-6 dB)	72 Hz 45 Hz 35 Hz
Impédance nominale	8 Ohms 8 Ohms 8 Ohms
Impédance minimale	4,5 Ohms 4,8 Ohms 4,5 Ohms
Puissance ampli recommandée	25 - 100 W 25 - 130 W 25 - 150 W
Dimensions (∅ x Profondeur)	192 x 100 mm 247 x 108 mm 302 x 130 mm
Diamètre d'encastrement	165 mm	216 mm	264 mm
Profondeur d'encastrement	95 mm	105 mm 130 mm
Poids net (avec grille)	1,3 kg	2,4 kg 3,2 kg
Dimensions carton (L x P x H)	260 x 260 x 250 mm	310 x 310 x 270 mm	375 x 375 x 310 mm
Poids total en carton	2,3 kg 3,9 kg 5,1 kg

	300ICW4 300ICW6 300ICW8
Type	2 ways	2 ways	2 ways
Sensitivity (2.83V/1m)	88dB	89dB	89dB
Frequency response (+/-3dB)	80Hz - 28kHz	65Hz - 28kHz 48Hz - 28kHz
Low frequency point (-6dB)	72Hz	45Hz	35Hz
Nominal impedance	8 Ohms 8 Ohms 8 Ohms
Minimal impedance	4.5 Ohms 4.8 Ohms 4.5 Ohms
Recommended amplifier power	25 - 100W	25 - 130W	25 - 150W
Dimensions (∅/Depth)	7^916 × 3^1516" (192 x 100mm)	9^23/32 × 4^74" (247 x 108mm)	11^57/64 × 5^1/8" (302 x 130mm)
Cut-Out diameter	6^1/2" (165mm)	8^1/2" (216mm)	10^25/64" (264mm)
Depth behind surface	3^4564" (95mm)	4^964" (105mm)	5^1/8" (130mm)
Net weight (with grill)	2.6lbs - (1.3kg)	5.3lbs - (2.4kg) 7.05lbs - (3.2kg)
Box dimensions (W x D x H)	10^15/64 × 10^15/64 × 9^27/32" (260 x 260 x 250mm)	12^13/64 × 12^13/64 × 10^5/8" (310 x 310 x 270mm)	14^49/64 × 14^49/64 × 12^13/64" (375 x 375 x 310 mm)
Total weight in box	5.07lbs - (2.3kg)	8.6lbs - (3.9kg)	11.24lbs - (5.1kg)

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Contenu de l'emballage

• 1 x enceinte 300ICW de la gamme 300 Series
• 1 x cadre de montage
- 1 x grille circulaire
- 1 x grille carrée
- 1 x masque de protection à utiliser pour peinture mur/plafond
- 1 x manuel d'utilisation détaillé + QuickStart
• 1 x gabarit de découpe

Tweeter TNV2 à dôme inversé en alliage aluminium / magnésium : le tweeter développé pour ces produits utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique

Haut-parleurs à membrane Flax (Lin) : toutes les membranes des haut-parleurs de la gamme 300 Series sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin) est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une meilleure définition.

Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.

Filtre à phase optimisée OPC ^* : optimisation de la phase pour une image sonore précise, stable et naturelle.

Utilisable en milieu humide : insensible à l'humidité, utilisation possible dans salle de bains, cuisine...

Kit de montage optionnel.

Période de rodage

Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 300 Series sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 300 Series.

Câblage avant l'installation

Vous ne pourrez envisager le montage de vos enceintes qu'après la pose des câbles. Assurez-vous de laisser suffisamment de longueur de câble pour pouvoir connecter facilement votre produit (environ 50 cm). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriées à la longueur : votre revendeur saura vous conseiller.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Intégration 300 Series sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.

Installation

Construction existante

• Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction comme le passage d'un conduit d'aération, ou de tout câble risquant d'interférer avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits adéquats.
• Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit.

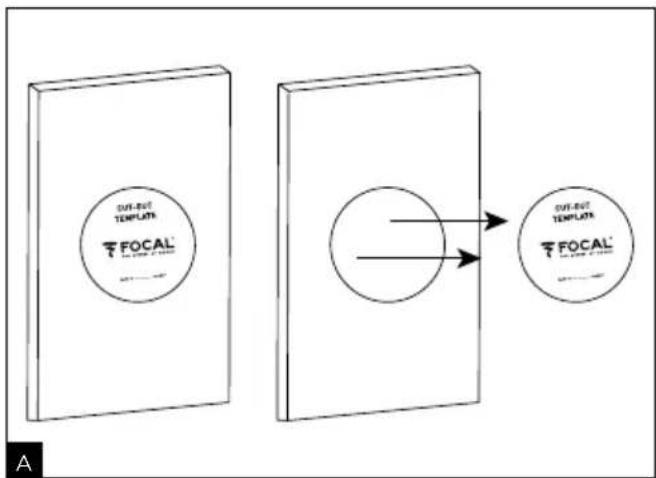

• En utilisant le gabarit de découpe fourni, tracez une ligne sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié pour pratiquer une ouverture circulaire dans le plafond/mur (fig. A).

Nouvelle construction

• Utilisez le kit de montage optionnel spécifique
• Câblez les enceintes avant de les installer

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pose de l'enceinte

Les produits 300ICW de la gamme 300 Series comprennent un cadre de montage, une enceinte 300ICW, des grilles magnétiques circulaires et carrées. La mise en place des produits 300ICW de la gamme 300 Series ne nécessite aucun outil !

1. Faites pivoter la patte de fixation jusqu'à ce qu'elle se clipse sur le cadre de montage de manière à pouvoir passer le cadre de montage au travers de l'ouverture. (fig. 1)
2. Avec une main, insérez le cadre de montage dans l'ouverture du plafond/mur de manière à ce qu'il soit bien plaqué contre le plafond/mur. (fig. 2)

3. Pour verrouiller le cadre de montage, placez votre autre main au travers de l'ouverture et avec 2 doigts, faites pivoter la patte de fixation à l'opposé de sa position initiale. (fig. 3)

4. Poussez alors la patte vers le bas jusqu'à la butée (fig. 4).

5. Pour finir relâchez la patte et assurez-vous qu'elle est bien fixée. Vérifiez également que la patte ne repose pas sur le câble d'enceinte. (fig. 5)

Note 1 : répéter l'opération pour les autres pattes de fixation.

Note 2 : pour déverrouiller la patte de fixation : en utilisant 2 doigts, faites pivoter vers l'extérieur la patte de fixation, poussez-la vers le haut puis relâchez-la.

1. Connectez le câble d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le câble connecté à la borne "+" de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le câble connecté à la borne "-" de l'amplificateur doit être relié à la borne noire. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement. (fig. 6)

2. L'enceinte peut maintenant être assemblée sur le cadre de montage. Pour ce faire, positionnez les flèches rouges de l'enceinte en face des zones avec le cadenas ouvert du cadre de montage. (fig. 8)

Note : en utilisation In-Ceiling, l'enceinte peut être solidement fixée au plafond à l'aide d'une élingue (non fournie) qui peut-être accrochée à l'aide du crochet dédié situé à l'arrière du produit. (fig. 6)

1. Insérez l'enceinte dans le cadre de montage (fig. 7) jusqu'à la butée, et à l'aide des poignées rouges, tournez l'enceinte de manière à ce que les repères soient situées entre 2 zones de cadenas ouverts. (fig. 9)

2. La grille, carrée ou circulaire, peut maintenant être mise en place. La grille est maintenue en place magnétiquement sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage. (fig. 10)

Réglage du tweeter (300ICW6 et 300ICW8)

Le niveau du tweeter peut être ajusté grâce à l'interrupteur situé sur l'arrière de l'enceinte comme indiqué (fig. B).

Orientation du tweeter (300ICW6 et 300ICW8)

Le tweeter peut-être articulé sur ±20^ et orienté à 360^ : dirigez-le vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. C).

Placement des enceintes principales en utilisation In-Wall

Vos enceintes Intégration 300 Series ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musique stéréo ou programmes home-cinéma. Il convient d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci.

Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. D).

Les enceintes devront être placées à la même hauteur et sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. E).

Placement des enceintes centrale et surround

La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser, par le respect de quelques règles de base (fig. F).

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Fa). Si un écran de projection micro-perforé est utilisé (transparent acoustiquement), on pourra prévoir l'implantation de l'enceinte centrale derrière cet écran.

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Wall, placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs. Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Fb, Fd).

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Ceiling, placez-les suffisamment écartées de chaque côté de la zone d'écoute, ou très légèrement en arrière de celle-ci (fig. Fc).

Pour les systèmes multicanaux 6.1 ou 7.1 il est possible de combiner les enceintes 300 Series comme enceintes In-Wall ou In-ceiling.

Précautions particulières

L'entretien des enceintes d'intégration 300 Series se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

Peinture

Si vous le désirez, la grille de vos produits 300ICW peut être peinte de manière à harmoniser votre produit avec votre environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale. (fig. G)

Si vous désirez peindre le plafond/mur sans démonter votre produit 300ICW nous vous conseillons d'utiliser le masque de protection fourni. Sa fixation sur le cadre de montage est magnétique. (fig. G)

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.
