РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Alpha 50 Evo FOCAL

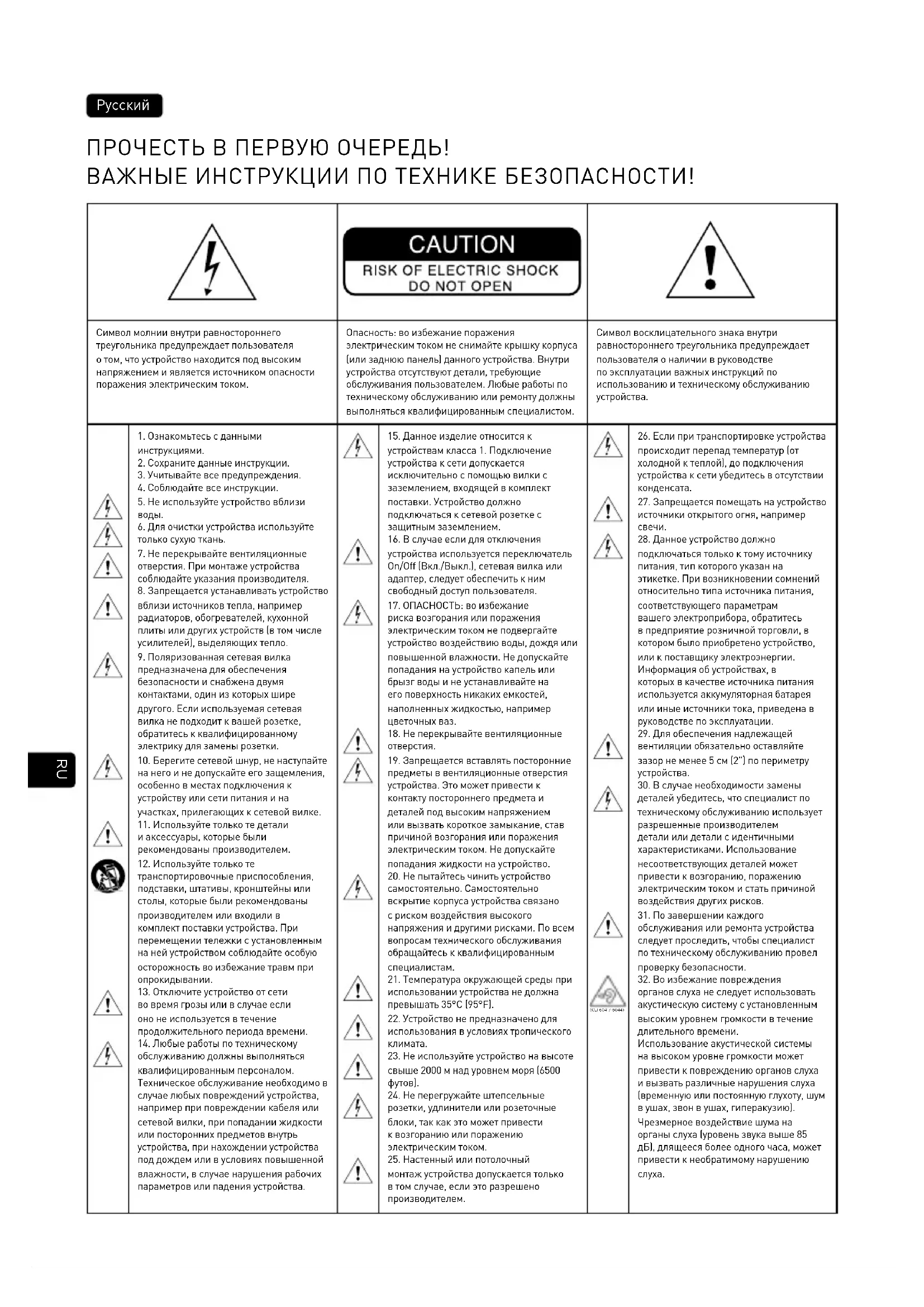

• Waga 5,95 kg (13.1 lbs) 7,6 kg (16.8 lbs)RU ПРОЧЕСТЬ В ПЕРВУЮ ОЧЕРЕДЬ! ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

Символ молнии внутри равностороннего треугольника предупреждает пользователя о том, что устройство находится под высоким напряжением и является источником опасности поражения электрическим током. Опасность: во избежание поражения электрическим током не снимайте крышку корпуса (или заднюю панель) данного устройства. Внутри устройства отсутствуют детали, требующие обслуживания пользователем. Любые работы по техническому обслуживанию или ремонту должны выполняться квалифицированным специалистом. Символ восклицательного знака внутри равностороннего треугольника предупреждает пользователя о наличии в руководстве по эксплуатации важных инструкций по использованию и техническому обслуживанию устройства.

1. Ознакомьтесь с данными

2. Сохраните данные инструкции.

3. Учитывайте все предупреждения.

4. Соблюдайте все инструкции.

5. Не используйте устройство вблизи

6. Для очистки устройства используйте

7. Не перекрывайте вентиляционные

отверстия. При монтаже устройства соблюдайте указания производителя.

8. Запрещается устанавливать устройство

вблизи источников тепла, например радиаторов, обогревателей, кухонной плиты или других устройств (в том числе усилителей), выделяющих тепло.

9. Поляризованная сетевая вилка

предназначена для обеспечения безопасности и снабжена двумя контактами, один из которых шире другого. Если используемая сетевая вилка не подходит к вашей розетке, обратитесь к квалифицированному электрику для замены розетки.

10. Берегите сетевой шнур, не наступайте

на него и не допускайте его защемления, особенно в местах подключения к устройству или сети питания и на участках, прилегающих к сетевой вилке.

11. Используйте только те детали

и аксессуары, которые были рекомендованы производителем.

12. Используйте только те

транспортировочные приспособления, подставки, штативы, кронштейны или столы, которые были рекомендованы производителем или входили в комплект поставки устройства. При перемещении тележки с установленным на ней устройством соблюдайте особую осторожность во избежание травм при опрокидывании.

13. Отключите устройство от сети

во время грозы или в случае если оно не используется в течение продолжительного периода времени.

14. Любые работы по техническому

обслуживанию должны выполняться квалифицированным персоналом. Техническое обслуживание необходимо в случае любых повреждений устройства, например при повреждении кабеля или сетевой вилки, при попадании жидкости или посторонних предметов внутрь устройства, при нахождении устройства под дождем или в условиях повышенной влажности, в случае нарушения рабочих параметров или падения устройства.

15. Данное изделие относится к

устройствам класса 1. Подключение устройства к сети допускается исключительно с помощью вилки с заземлением, входящей в комплект поставки. Устройство должно подключаться к сетевой розетке с защитным заземлением.

16. В случае если для отключения

устройства используется переключатель On/Off (Вкл./Выкл.), сетевая вилка или адаптер, следует обеспечить к ним свободный доступ пользователя.

17. ОПАСНОСТЬ: во избежание

риска возгорания или поражения электрическим током не подвергайте устройство воздействию воды, дождя или повышенной влажности. Не допускайте попадания на устройство капель или брызг воды и не устанавливайте на его поверхность никаких емкостей, наполненных жидкостью, например цветочных ваз.

18. Не перекрывайте вентиляционные

19. Запрещается вставлять посторонние

предметы в вентиляционные отверстия устройства. Это может привести к контакту постороннего предмета и деталей под высоким напряжением или вызвать короткое замыкание, став причиной возгорания или поражения электрическим током. Не допускайте попадания жидкости на устройство.

20. Не пытайтесь чинить устройство

самостоятельно. Самостоятельно вскрытие корпуса устройства связано с риском воздействия высокого напряжения и другими рисками. По всем вопросам технического обслуживания обращайтесь к квалифицированным специалистам.

21. Температура окружающей среды при

использовании устройства не должна превышать 35°C (95°F).

22. Устройство не предназначено для

использования в условиях тропического

23. Не используйте устройство на высоте

свыше 2000 м над уровнем моря (6500

24. Не перегружайте штепсельные

розетки, удлинители или розеточные блоки, так как это может привести к возгоранию или поражению электрическим током.

25. Настенный или потолочный

монтаж устройства допускается только в том случае, если это разрешено производителем.

26. Если при транспортировке устройства

происходит перепад температур (от холодной к теплой), до подключения устройства к сети убедитесь в отсутствии конденсата.

27. Запрещается помещать на устройство

источники открытого огня, например

28. Данное устройство должно

подключаться только к тому источнику питания, тип которого указан на этикетке. При возникновении сомнений относительно типа источника питания, соответствующего параметрам вашего электроприбора, обратитесь в предприятие розничной торговли, в котором было приобретено устройство, или к поставщику электроэнергии. Информация об устройствах, в которых в качестве источника питания используется аккумуляторная батарея или иные источники тока, приведена в руководстве по эксплуатации.

29. Для обеспечения надлежащей

вентиляции обязательно оставляйте зазор не менее 5 см (2") по периметру устройства.

30. В случае необходимости замены

деталей убедитесь, что специалист по техническому обслуживанию использует разрешенные производителем детали или детали с идентичными характеристиками. Использование несоответствующих деталей может привести к возгоранию, поражению электрическим током и стать причиной воздействия других рисков.

31. По завершении каждого

обслуживания или ремонта устройства следует проследить, чтобы специалист по техническому обслуживанию провел проверку безопасности.

32. Во избежание повреждения

органов слуха не следует использовать акустическую систему с установленным высоким уровнем громкости в течение длительного времени. Использование акустической системы на высоком уровне громкости может привести к повреждению органов слуха и вызвать различные нарушения слуха (временную или постоянную глухоту, шум в ушах, звон в ушах, гиперакузию). Чрезмерное воздействие шума на органы слуха (уровень звука выше 85 дБ), длящееся более одного часа, может привести к необратимому нарушению

EVO Руководство по эксплуатации

Для подтверждения гарантии Focal-JMlab, еперь продукт можно зарегистрировать на сайте www.focal.com/warranty Постоянно развиваясь, компания Focal-JMlab оставляет за собой право изменять технические спецификации своих изделий без предварительного уведомления. Изображение носит иллюстративный характер. Благодарим вас за покупку изделия Focal. Надеемся, что вы по достоинству оцените применимые нами технологии высокой точности. Мы ценим новаторство, традиции и превосходное качество и стремимся к тому, чтобы вы получили удовольствие от прослушивания. Наша единственная цель — добиться чистоты, достоверности и красоты звучания. Для того чтобы в полной мере использовать все характеристики изделия, внимательно ознакомьтесь с настоящими инструкциями и сохраните их для использования в будущем.КомплектацияВ комплект поставки акустической системы входят следующие компоненты (помимо настоящей инструкции по эксплуатации):• 1 шнур питания• 1 защитная сетка для ВЧ-динамика (для прослушивания рекомендуется как можно скорее ее снять);• 1 защитная сетка для НЧ-динамика (для прослушивания рекомендуется как можно скорее ее снять);• 4 резиновые ножки. избежание повреждения деталей устройства во время извлечения из упаковки соблюдайте следующий порядок: полностью откройте крышку картонной коробки. Сложите крышку, прижав ее к наружной стороне коробки. Снимите внешнюю защитную упаковку. Осторожно извлеките громкоговоритель. Убедитесь, что на упаковке отсутствуют признаки повреждения. Если упаковка повреждена, сообщите об этом перевозчику и поставщику. Важно сохранить упаковку для использования в будущем.Рекомендации Обращаем ваше внимание на то, что изделие может быть источником высокого звукового давления, особенно в конфигурации 5.1. В силу низкого уровня искажений и минимальной усталости пользователя действительное звуковое давление не всегда можно оценить адекватно. Помните, что длительное воздействие громкого звука может привести к необратимой потере слуха.Условия гарантииНа все мониторы Focal распространяется действие гарантии, оформленной официальным дистрибьютором компании Focal в вашей стране. Подробная информация, касающаяся условий гарантии, предоставляется дистрибьютором. Минимальный гарантийный срок соответствует сроку действующих правовых гарантий в стране, в которой оформлен оригинальный счет за приобретенные товары.84 ALPHA

EVO Руководство по эксплуатации

Быстрый запуск 1. Прежде чем приступать к каким-либо действиям с акустической системой, убедитесь в том, что громкоговорители и источники звука (консоль и т. д.) выключены и все переключатели, расположенные на задней панели громкоговорителей, установлены на 0.

2. Подключите источник аудиосигнала к акустической системе c помощью входов XLR, RCA или TRS. Возможно подключение до

трех источников на каждый громкоговоритель через три имеющихся входа. Следует отметить, что разъем TRS имеет приоритет перед разъемом XLR. Разъем RCA используется в сочетании с разъемами TRS и XLR. См. подробную информацию на стр. 88.

3. Для подключения громкоговорителей к электросети используйте шнур питания, включенный в комплект поставки.

4. Включите источник звука и убедитесь в том, что уровень выходного сигнала источника звука, подключенного к акустической системе, установлен на -∞ или на самую низкую величину.

5. Подключите акустическую систему к сети питания. Теперь акустическая система находится в режиме ожидания.

6. Повышайте мощность источника звука до его распознавания акустической системой, которая автоматически переключится в

рабочий режим. В течение нескольких секунд после подключения акустической системы к сети питания и автоматического включения режима ожидания детектор аудиосигнала акустической системы автоматически переключит систему из режима ожидания в рабочий режим (см. подробное описание этой функции на стр. 88).

7. По завершении записи, сведения или мастеринга рекомендуем отключить аппаратуру в следующем порядке:

a. отключить акустическую систему; b. отключить источники звука.85 ALPHA

EVO Руководство по эксплуатации

ALPHA 50 EVO Акустическая система ALPHA 50 EVO — это профессиональный двухполосный монитор ближнего поля с двумя встроенными усилителями, состоящий из басового/среднечастотного 13-сантиметрового (5-дюймового) динамика с мембраной Slatefiber, помещенного в большой слоистый порт, и ВЧ-динамика с вогнутым куполом из алюминиевого сплава (рис. A). ALPHA 65 EVO Акустическая система ALPHA 65 EVO — это профессиональный двухполосный монитор ближнего поля с двумя встроенными усилителями, состоящий из басового/среднечастотного 16,5-сантиметрового (6,5-дюймового) динамика с мембраной Slatefi- ber, помещенного в большой слоистый порт, и ВЧ- динамика с вогнутым куполом из алюминиевого сплава (рис. B).

EVO Руководство по эксплуатации

Шнур электропитания Устройства должны быть в обязательном порядке заземлены с помощью шнура питания.

Возможно подключение до трех источников на каждый громкоговоритель через три имеющихся входа. Три входа (XLR, RCA и TRS) активны одновременно. Для того чтобы в полной мере воспользоваться всеми функциональными возможностями устройства и избежать нежелательного шумового загрязнения, рекомендуем подключать к сети один из трех источников. Автоматическое включение режима ожидания В мониторах ALPHA EVO предусмотрено автоматическое включение режима ожидания. При включении монитора режим ожидания активирован. Для выхода из режима ожидания подайте аудиосигнал на монитор и постепенно увеличивайте мощность звука. При отсутствии звукового сигнала в течение 15 мин режим ожидания включается автоматически. В режиме ожидания устройство потребляет не более 0,5 Вт электроэнергии. Автоматический режим ожидания отключается при помощи переключателя Auto Stand- by (стр. 89). Размещение акустической системы Акустическая система ALPHA EVO представляет собой монитор ближнего звукового поля и должна устанавливаться на расстоянии 0,4–3 м от слушателя в положении, развернутом в направлении слушателя. Допускается установка системы на микшерную консоль или на приспособленную для этих целей стойку; при этом необходимо учитывать, что твитер рекомендуется размещать приблизительно на уровне органов слуха. При необходимости вы можете изменить стандартное расположение громкоговорителей, разместив твитер снизу, для того чтобы он находился на уровне органов слуха. Акустические системы ALPHA EVO должны быть расположены вертикально и развернуты в сторону слушателя (рис. C, D).

EVO Руководство по эксплуатации

Разместив компоненты акустической системы, прикрепите 4 резиновые ножки к громкоговорителям, для того чтобы изолировать их от опорной поверхности (рис. E). Расположение в пространстве и левая/правая ориентация каждого из громкоговорителей позволяют контролировать широту, центрирование и общую связность звуковой сцены (левую/ центральную/правую), что непосредственно влияет на точность ваших записей. Размещение стереофонической акустической системы Громкоговорители рекомендуется располагать таким образом, чтобы получить равносторонний треугольник, тремя вершинами которого должны быть зона прослушивания, правый громкоговоритель и левый громкоговоритель (рис. F. Размещение многоканальной акустической системы При использовании конфигурации 5.1 мы рекомендуем установить громкоговорители по периметру круга на одинаковом расстоянии от зоны прослушивания. Центральный канал следует установить под углом 0°, фронтальный – под углом 30°, задний – под углом 110°, задний левый – под углом 250° и задний правый – под углом 330° (рис. G). Период приработки Звуковые преобразователи, используемые в акустической системе ALPHA EVO, представляют собой сложные механические устройства, оптимальные характеристики работы которых достигаются по истечении периода адаптации к температуре и влажности окружающей среды. Длительность периода приработки зависит от ряда условий и может составлять несколько недель. В течение нескольких первых часов эксплуатации не рекомендуется повышать громкость звука. В целях ускорения процесса приработки рекомендуется непрерывно эксплуатировать устройство на протяжении ок. 20 часов при среднем уровне громкости, воспроизводя музыкальные мелодии, богатые низкими частотами. После полной стабилизации характеристик звуковых преобразователей изделие Focal будет демонстрировать оптимальные рабочие параметры. 30° 110° 250° 330°

EVO Руководство по эксплуатации

Установка/снятие защитных сеток В комплект поставки акустической системы ALPHA EVO входят защитные сетки для ВЧ- и НЧ-динамика. Для снятия сетки достаточно аккуратно потянуть сетку, взявшись за пазы вверху и внизу, стараясь не повредить ВЧ- или НЧ-динамик. При необходимости воспользуйтесь пластиковым предметом в качестве рычага. Для того чтобы установить сетку, вставьте выступы в соответствующие пазы и аккуратно надавите на сетку (рис. H). Настройки и подключение акустических систем ALPHA 50 EVO и ALPHA 65 EVO 1 — БАЛАНСНЫЙ СИГНАЛ — разъем XLR Разъем XLR используется для подключения балансного оборудования по стандартной схеме: Контакт 1 = земля (корпус) Контакт 2 = сигнал плюс (прямой) Контакт 3 = сигнал минус (инвертированный) Чувствительность разъема составляет +4 дБмкВ, что соответствует чувствительности балансных источников. 2 — БАЛАНСНЫЙ СИГНАЛ — TRS Разъем TRS используется для подключения балансного оборудования по стандартной схеме: Tip (наконечник): сигнал плюс Ring (кольцо): сигнал минус Sleeve (гильза): земля (корпус) Чувствительность разъема составляет +4 дБмкВ, что соответствует чувствительности балансных источников. 3 — НЕБАЛАНСНЫЙ СИГНАЛ Разъем RCA используется для подключения одного источника небалансного сигнала. Как правило, сигнал минус (контакт 3) подключается на экран кабеля (контакт 1). Обычно это подключение выполняется на уровне кабеля. Чувствительность этого разъема составляет -10 дБВ, что соответствует чувствительности небалансных источников. 4 — ЧУВСТВИТЕЛЬНОСТЬ Эта функция позволяет при необходимости повысить уровень звукового давления. Диапазон чувствительности составляет от 0 до +6 дБ. Чувствительность на уровне +6 дБ позволяет усилить звук монитора, избежав перегрузки выходного каскада преобразователя или звуковой

5 — ON/OFF (ВКЛ./ВЫКЛ.) Переключатель ON/OFF (ВКЛ./ВЫКЛ.) используется для включения и выключения встроенных усилителей. При переходе из положения «ВЫКЛ.» в положение «ВКЛ.» происходит включение режима ожидания громкоговорителя. Для отключения режима ожидания необходимо подать аудиосигнал на громкоговоритель. При обнаружении аудиосигнала громкоговоритель автоматически переходит из режима ожидания в рабочий режим. 6 — Регулятор низких частот LF SHELVING Регулятор низких частот LF SHELVING позволяет активировать и деактивировать коррекцию громкости звука в диапазоне до 300 Гц. Рекомендуется устанавливать регулятор LF SHELVING на +2 дБ, в случае если акустические характеристики помещения приглушают этот диапазон частот. Рекомендуется устанавливать регулятор LF SHELVING на 0 в случае, если помещение обладает нейтральными акустическими характеристиками. Рекомендуется устанавливать регулятор LF SHELVING на -2 , -4 или -6 дБ, в случае если громкоговорители установлены вблизи стены или в углу.89 ALPHA

EVO Руководство по эксплуатации

7 — Регулятор высоких частот HF SHELVING Регулятор высоких частот HF SHELVING позволяет активировать и деактивировать коррекцию насыщенности частот в диапазоне от 4,5 кГц. Рекомендуется устанавливать регулятор высоких частот на +2 дБ, в случае если акустические характеристики помещения приглушают этот диапазон частот (высокий уровень поглощения звука). Рекомендуется устанавливать регулятор на 0, в случае если помещение обладает нейтральными акустическими характеристиками. Рекомендуется устанавливать регулятор на -2 или -3 дБ, в случае если акустические характеристики помещения усиливают этот диапазон частот (высокий уровень отражения звука). 8 — СЕТЕВАЯ ВИЛКА Подключите к этому разъему включенный в комплект поставки шнур питания. 9 — СВЕТОДИОДНЫЙ ИНДИКАТОР НА ПЕРЕДНЕЙ ПАНЕЛИ Расположенный на передней панели светодиодный индикатор выключен, если переключатель громкоговорителя находится в положении «ВЫКЛ.». При включении громкоговорителя при помощи переключателя «ВКЛ./ВЫКЛ.» светодиодный индикатор загорается зеленым светом. При обнаружении аудиосигнала громкоговоритель переходит из режима ожидания в рабочий режим, светодиодный индикатор продолжает гореть. Если аудиосигнал отсутствует в течение ок. 15 мин, громкоговоритель автоматически переключается в режим ожидания, светодиодный индикатор гаснет. Переключение в режим ожидания предназначено для предотвращения излишнего потребления электроэнергии. Потребление электроэнергии в режиме ожидания составляет менее 0,5 Вт. Для отключения режима ожидания следует подать аудиосигнал на громкоговоритель. Длительность перехода из режима ожидания в рабочий режим составляет несколько секунд. 10 — АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОЖИДАНИЯ В мониторах ALPHA EVO предусмотрена функция автоматического включения режима ожидания, которую при желании можно отключить. Производителем установлен режим ENABLE («РАЗРЕШИТЬ»). Это означает, что режим ожидания активирован. При включении монитора режим ожидания активирован. Для выхода из режима ожидания следует подать аудиосигнал на монитор и постепенно увеличивать мощность звука. При отсутствии звукового сигнала в течение 15 мин монитор автоматически переходит в режим ожидания. В режиме ожидания устройство потребляет не более 0,5 Вт электроэнергии. Автоматическое включение режима ожидания может быть деактивировано. Для этого установите переключатель в положение DISABLE («ЗАПРЕТИТЬ»). В положении DISABLE («ЗАПРЕТИТЬ») устройство постоянно находится под напряжением, если переключатель ON-OFF (ВКЛ./ВЫКЛ.) находится в положении ON (ВКЛ.). 11 — НАСТЕННЫЙ И ПОТОЛОЧНЫЙ МОНТАЖ Система крепежа мониторов ALPHA EVO в сочетании с аксессуарами K&M® допускает настенный и (или) потолочный монтаж. Межосевое расстояние в акустических системах ALPHA 50 EVO и 65 составляет 70 мм. Для крепления используйте винты М6. Дополнительная информация о стопорных штифтах приведена на схемах ниже. Сведения о совместимых крепежных приспособлениях K&M

приведены в таблице ниже. Как и любые работы по настенному и потолочному монтажу, установка мониторов связана с определенными рисками, а методы сверления стен, потолков и прочих поверхностей, как и методы крепления оборудования должны соответствовать строительным правилам и нормам, а также действующим в отношении соответствующих поверхностей стандартам проектирования, безопасности и прокладки электрической проводки. По этой причине работы по сверлению поверхностей, крепежу и монтажу должны выполняться квалифицированным специалистом с соблюдением норм монтажа и техники безопасности. Focal не предоставляет гарантий относительно пригодности несущей поверхности или соответствия выбранного типа монтажа вашим целям. Клиент самостоятельно несет ответственность за монтаж мониторов. В этой связи Focal не несет никакой ответственности в случае открепления, падения, несчастного случая и любых других последствий и ущерба любого рода, связанных с монтажом мониторов. Настенный монтаж Потолочный ALPHA 50 EVO набор для крепления K&M® 24471 + адаптер K&M® 24359 набор для крепления K&M® 24496 + адаптер K&M® 24359 ALPHA 65 EVO набор для крепления K&M® 24471 + адаптер K&M® 24359 набор для крепления K&M® 24496 + адаптер K&M® 24359 -8 dB-7 dB-6 dB-5 dB-4 dB-3 dB-2 dB-1 dB 0 dB 1 dB 2 dB 3 dB 4 dB 5 dB 6 dB 7 dB 8 dB 10 Hz100 Hz 1000 Hz 10000 Hz90 ALPHA

EVO Руководство по эксплуатации

EVO Руководство по эксплуатации

• Частотный диапазон (+/- 3 дБ) 45 Гц — 22 кГц 40 Гц – 22 кГц

• Максимальный уровень звукового давления (SPL) 101 дБ SPL (пиковое значение на расстоянии 1 м) 104 дБ SPL (пиковое значение на расстоянии 1 м) Электроника

• Входы - Тип / импеданс

TRS: симметричный, 10 кОм XLR: симметричный, 10 кОм RCA: асимметричный, 10 кОм с компенсированной чувствительностью

• Усилитель средних и низких частот

• Усилитель высоких частот 30 Вт, класс D 20 Вт, класс D 55 Вт, класс D 25 Вт, класс D

режима ожидания - Включение режима ожидания - Отключение режима ожидания Через ок. 30 мин покоя При обнаружении сигнала > 6 мВ

• Электропитание - Напряжение 100-240V~ (T2AL fuse/250V) 100-240V~ (T2AL fuse/250V) - Подключение Штекер IEC и съемный сетевой кабель

• Настройки - Чувствительность Средние/низкие (0–300 Гц) - Высокие (4,5–22 кГц) - Питание в режиме - «ВКЛ.»/«ВЫКЛ.» Регулируется, 0 или +6 дБ Регулируются, +/-6 дБ Регулируются, +/- 3 дБ Выключатель «ВКЛ.»/«ВЫКЛ.» на задней панели

• Энергопотребление в режиме ожидания < 0.5 W

• Средства визуализации и контроля Светодиод, указывающий на наличие/отсутствие электропитания/ режим ожидания Звуковые преобразователи

• НЧ-динамик 13 см (5") Мембрана Slatefiber 16,5 см (6,5") Мембрана Slatefiber

• ВЧ-динамик 25 мм (1") с вогнутым куполом из алюминиевого сплава

• Конструкция ДВП 15 мм (0,6")

• Отделка Винил и черная краска

• Габаритные размеры с четырьмя резиновыми ножками (ВxДxШ) 310 x 228 x 239 мм (12,2 x 9 x 9.41") 339 x 261 x 289 мм (13,35 x 10,28 x 11,38")

Правильная утилизация продукта. Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором. В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
