MANUALE UTENTE Chora Center FOCAL

1. Leggere le istruzioni.

2. Conservare le istruzioni.

3. Prendere in considerazione le

4. Seguire tutte le istruzioni.

5. Non utilizzare questo dispositivo in

6. Pulire unicamente con un panno

vicino a fonti di calore come un radiatore, una cucina, una bocchetta del riscaldamento o altri dispositivi (inclusi gli amplificatori) che emanano calore.

8. Utilizzare esclusivamente

apparecchi per la manutenzione, piedini, treppiedi, supporti o tavoli raccomandati dal produttore o venduti con l’apparecchio. Quando si usa un carrello, è necessario prestare particolare attenzione quando si sposta l’insieme carrello/apparecchio al fine di evitare tutte le lesioni causate dal movimento.

9. Qualsiasi operazione di

manutenzione deve essere eseguita da personale qualificato. È necessaria una manutenzione a seguito di eventuali danni al dispositivo, la fuoriuscita di liquido o l’inserimento di oggetti all’interno dell’apparecchio, l’esposizione alla pioggia o all’umidità, il malfunzionamento o il rovesciamento del dispositivo.

10. Non utilizzare accessori non

consigliati dal produttore del dispositivo per evitare qualsiasi rischio.

11. Non inserire mai nessun oggetto

attraverso i fori di ventilazione del dispositivo. Potrebbe venire a contatto con componenti ad alta tensione o cortocircuitarli e quindi causare un incendio o uno choc elettrico. Non far cadere mai del liquido sul dispositivo.

12. Non tentare di riparare il

dispositivo con mezzi propri; l’apertura di questo dispositivo può esporre a tensioni pericolose o ad altri rischi. Per qualsiasi intervento di manutenzione, rivolgersi a personale qualificato.

13. Quando è necessaria la

sostituzione di componenti, assicurarsi che il tecnico di servizio utilizzi componenti specificati dal produttore o con caratteristiche identiche a quelle corrispondenti all’originale. Componenti non conformi possono causare incendi, choc elettrici o altri pericoli.

14. Dopo qualsiasi intervento o

riparazione del dispositivo, chiedere al tecnico di eseguire dei test per verificare che il prodotto funzioni in totale sicurezza.

15. Il dispositivo non deve essere

montato su un muro o sul sotto, a meno che il costruttore non lo preveda.

16. Per evitare possibili danni

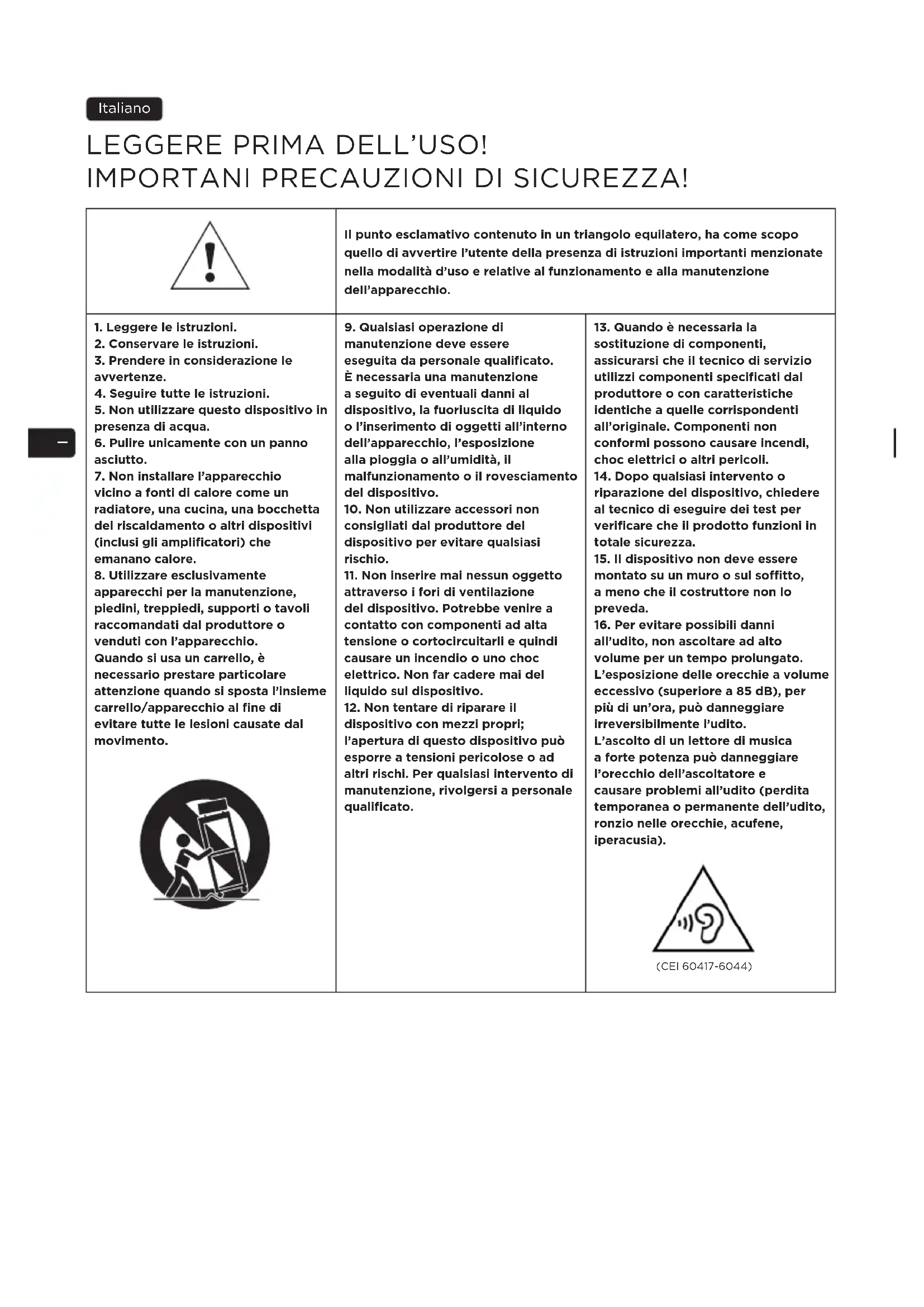

all’udito, non ascoltare ad alto volume per un tempo prolungato. L’esposizione delle orecchie a volume eccessivo (superiore a 85dB), per più di un’ora, può danneggiare irreversibilmente l’udito. L’ascolto di un lettore di musica a forte potenza può danneggiare l’orecchio dell’ascoltatore e causare problemi all’udito (perdita temporanea o permanente dell’udito, ronzio nelle orecchie, acufene, iperacusia). (CEI 60417-6044) LEGGERE PRIMA DELL’USO! IMPORTANI PRECAUZIONI DI SICUREZZA! Italiano I21 CHORA

Con lo scopo di migliorarsi, Focal-JMlab si riserva il diritto di modificare le specifiche tecniche dei suoi prodotti senza preavviso. Immagini non contrattuali. Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Manuale d’uso La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l’universo: quello dell’Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo. Manutenzione (fig. A) I diffusori Chora presentano spigoli vivi. Attenzione a non ferirsi durante la loro manipolazione. Griglie (fig. B) I diffusori Chora sono consegnati con griglie che consentono di proteggere gli altoparlanti. Si possono posizionare o rimuovere facilmente grazie a un sistema di fissaggio magnetico. Consigliamo di rimuoverle durante l’ascolto della musica, per godere al meglio delle prestazioni dei diffusori. Collegamenti (fig. C) I connettori dei diffusori Chora assicurano contatti affidabili e polivalenti, per cavi nudi (fino a 4 mm di diametro), connettori a forcella o a banana. È tassativo rispettare la polarità dei diffusori. Il connettore contrassegnato da «+» deve essere collegato all’uscita corrispondente dell’amplificatore, mentre quello con il segno «-» al terminale negativo. Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi ne risulteranno notevolmente compromesse. Scegliere cavi di qualità con una sezione idonea alla lunghezza: il proprio rivenditore di fiducia saprà sicuramente consigliare la soluzione migliore. Consigli per l’uso Il comportamento dei diffusori dipende dall’acustica della stanza, da un loro posizionamento corretto nell’ambiente e dal punto in cui si trova l’ascoltatore. Per correggere o migliorare l’effetto ricercato è possibile agire su questi diversi fattori. Il suono è duro e aggressivo: probabilmente l’acustica della stanza ha troppo riverbero. Valutare di utilizzare materiali assorbenti (tappeti, divani, tappezzerie murali, tende, ecc.) e riflettenti (mobili) per assorbire o diffondere le risonanze. Il suono è “piatto”, smorzato: nell’ambiente ci sono troppi materiali assorbenti e il suono ha un effetto in sordina, privo di spessore. In questo caso, cercare il migliore compromesso fra i materiali assorbenti e riflettenti presenti.22 CHORA

Manuale d’uso In linea generale, per consentire uno sviluppo corretto del suono, si dovrebbe far sì che il muro posizionato dietro i diffusori sia riflettente. Al contrario, quello posizionato alle spalle della zona di ascolto dovrebbe essere assorbente, per evitare che i riflessi retrostanti “inquinino” la percezione dell’immagine stereofonica. Si possono posizionare i mobili in maniera intelligente lungo le pareti laterali per diffondere le onde sonore ed evitare di stimolare determinate frequenze, soprattutto quelle intermedie (eliminazione dell’“eco flutter”). Posizionamento di Chora Center (fig. D, E) Per una resa realistica dei dialoghi, il diffusore centrale deve essere posizionato vicino allo schermo. Se il mobile TV lo consente, posizionare il diffusore sotto al televisore. Se invece si utilizzano schermi di proiezione standard, per un risultato ottimale il diffusore centrale dovrà essere posizionato ai piedi dello schermo. (fig. D) Infine, in caso di utilizzo di schermi microforati, si consiglia di installarlo dietro allo schermo, indicativamente nella sua metà inferiore. Se il diffusore viene posizionato su un mobile, prima dell’installazione incollare i pattini di silicone con cura sul dispositivo. In alternativa, è possibile regolare la base di gomma sotto il diffusore in modo da inclinarlo all’indietro e sollevare lievemente la scena sonora. (fig. E) Posizionamento dei diffusori Chora Surround (fig. F) La complessità delle colonne sonore dei film di oggi, in particolare quelle mixate in 5.1 e 7.1, consente di ottenere un’incredibile varietà di effetti surround. La scelta della posizione dei diffusori Surround, dunque, è fondamentale per ottenere uno spazio tridimensionale realistico. L’obiettivo a cui si deve puntare è ottenere suoni abbastanza diffusi e difficili da localizzare, applicando qualche regola di base. Innanzitutto, evitare di posizionare i diffusori Surround troppo posteriormente rispetto alla zona di ascolto, per non rovinare la percezione dei suoni. Piuttosto, per ottenere effetti sonori più avvolgenti, è consigliabile posizionarli sulle pareti laterali. - Sedersi nella zona di ascolto - Fare riferimento allo schema di posizionamento (fig. F). Indica il posizionamento migliore dei diffusori in

Fissaggio a parete di Chora Surround (fig. G, H) - Incollare i pattini dietro al diffusore, nelle posizioni previste. - Posizionare e fissare il supporto apposito sulla parete. L’altezza delle viti dovrà corrispondere all’altezza del tweeter. Viti e tasselli di fissaggio non sono inclusi. Utilizzare esclusivamente tasselli adatti alla tipologia della parete su cui deve essere montato il diffusore. - Prima di appendere il diffusore al muro, effettuare i collegamenti. - Sollevare il diffusore e posizionarlo davanti al supporto a parete. Incastrarlo sul supporto spingendolo dal suo lato superiore. Periodo di rodaggio Gli altoparlanti utilizzati nei diffusori Chora sono degli elementi meccanici complessi che esigono un periodo di adattamento per funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente. Questo periodo di rodaggio varia a seconda delle condizioni incontrate e può prolungarsi di qualche settimana. Per accelerare questa operazione, vi consigliamo di far funzionare i diffusori per una ventina di ore consecutive. Una volta stabilizzate totalmente le caratteristiche del diffusore, potrete godere appieno delle prestazioni dei vostri diffusori Chora.23 CHORA

Manuale d’uso Precauzioni particolari L’unica manutenzione di cui avranno bisogno i diffusori Chora sarà quella di essere spolverati con un panno asciutto. Se il diffusore è macchiato, vi consigliamo semplicemente di usare un panno umido. Non utilizzare mai solventi, detergenti, alcool, prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Evitare la vicinanza con le fonti di calore. Scelta dell’amplificatore Non è l’eccesso di potenza di un amplificatore che rischia di deteriorare il diffusore e gli altoparlanti ma, al contrario, una mancanza di potenza. In effetti se il volume è troppo elevato, l’amplificatore satura e genera dei segnali parassiti che rischierebbero di distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Chora sono sufficientemente elevati per mettere in evidenza le qualità e difetti degli amplificatori associati. Il vostro rivenditore saprà consigliarvi nella scelta, in funzione dei vostri gusti e del vostro budget. Condizioni di garanzia Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d’acquisto originale.El punto de exclamación dentro de un triángulo equilátero tiene como fin prevenir al usuario ante instrucciones importantes mencionadas en las instrucciones de uso y relacionadas con la puesta en marcha y limpieza del aparato.

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.57 CHORA
