BEDIENUNGSANLEITUNG Chora Center FOCAL

1. Die Anleitung lesen.

2. Die Anleitung aufbewahren.

3. Warnhinweise beachten.

4. Alle Anweisungen befolgen.

5. Dieses Gerät niemals in der Nähe

von Wasser benutzen.

6. Nur mit einem trockenen Tuch

7. Das Gerät niemals in der Nähe

einer Wärmequelle aufstellen, beispielsweise neben einem Heizkörper, Herd, Heizungsschacht bzw. in der Nähe jedes anderen Geräts (einschließlich Verstärkern), das Wärme abgibt.

8. Es sollten ausschließlich vom

Hersteller empfohlene oder die im Lieferumfang des Geräts enthaltenen Transportvorrichtungen, Ständer, Stative, Halterungen oder Tische verwendet werden. Wird ein Wagen verwendet, ist besondere Vorsicht beim Bewegen von Wagen und Gerät geboten, um Verletzungen und Schäden durch Umkippen zu vermeiden.

9. Sämtliche Wartungs- und

Instandhaltungsarbeiten müssen von qualifizierten Fachleuten durchgeführt werden. Eine Wartung ist unter anderem nach Schäden am Gerät erforderlich, verschütteter Flüssigkeit oder wenn Fremdkörper ins Innere des Geräts eingedrungen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde sowie bei Fehlfunktionen oder wenn das Gerät heruntergefallen ist.

10. Kein nicht vom Hersteller des

Geräts empfohlenes Zubehör verwenden, um jegliche Gefährdung zu vermeiden.

11. Niemals Gegenstände durch

die Lüftungsönungen des Geräts einführen. Sie könnten in Kontakt mit unter Spannung stehenden Teilen kommen und sie kurzschließen, was zu einem Brand oder Stromschlag führen kann. Das Gerät niemals in Kontakt mit Flüssigkeit bringen.

12. Versuchen Sie nicht, dieses

Gerät selbst zu reparieren. Wenn Sie das Gerät önen, könnten Sie sich gefährlichen Spannungen oder anderen Gefahren aussetzen. Sollten Wartungs- oder Reparaturarbeiten nötig sein, wenden Sie sich bitte an entsprechend qualifizierte Fachkräfte.

13. Falls der Austausch von

Komponenten erforderlich ist, stellen Sie sicher, dass der Servicetechniker die vom Hersteller angegebenen Komponenten bzw. geeignete Komponenten verwendet, die mit dem Originalteil identische Merkmale und Eigenschaften aufweisen. Nichtkonforme Komponenten können Brände, Stromschläge oder andere Gefahren verursachen.

14. Fordern Sie den Servicetechniker

nach jedem Eingri bzw. jeder Reparatur am Gerät auf, Tests durchzuführen, um sicherzustellen, dass das Produkt sicher funktioniert.

15. Das Gerät darf nur an einer Wand

oder Decke montiert werden, wenn dies vom Hersteller vorgesehen ist.

16. Um mögliche Hörschäden zu

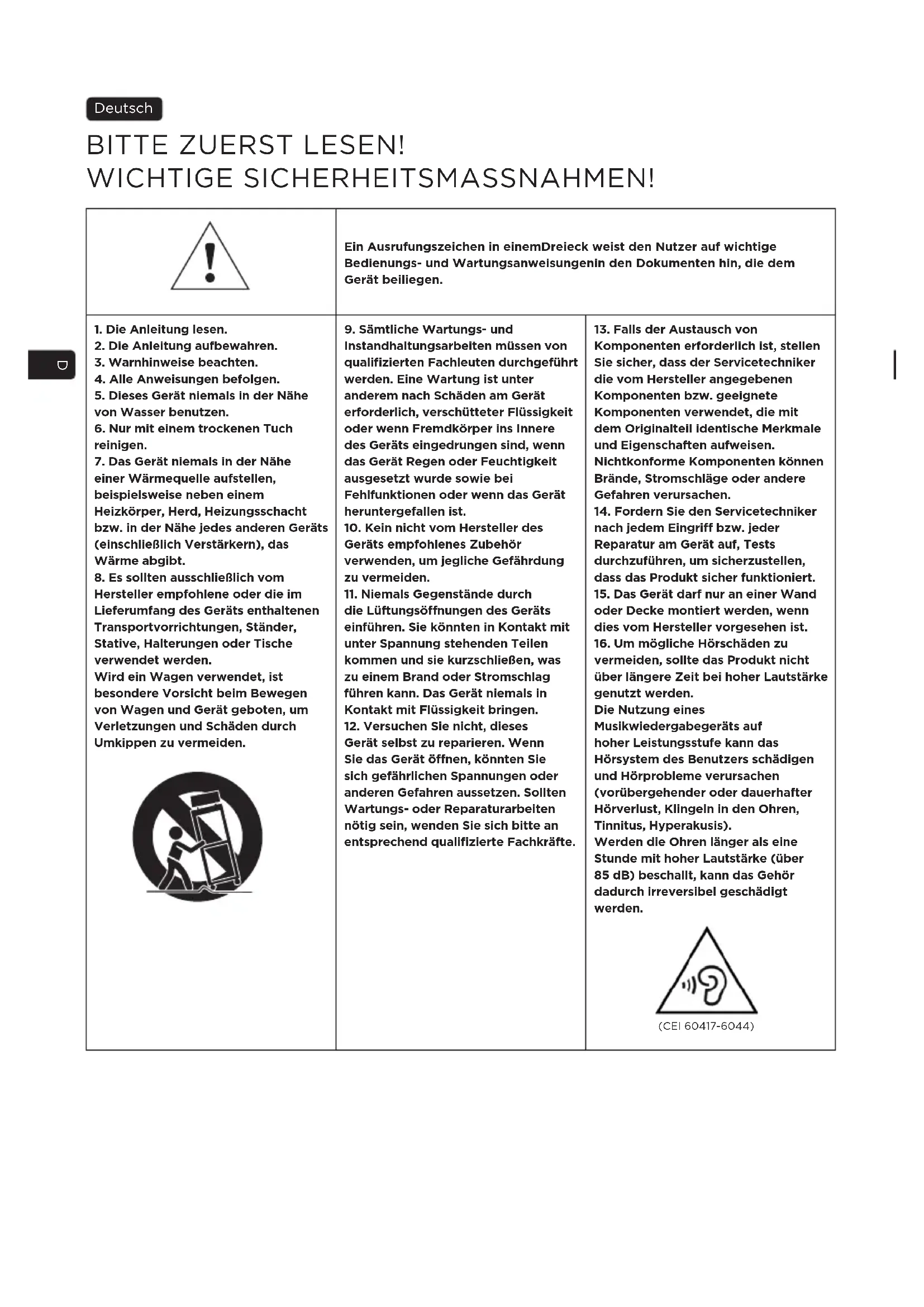

vermeiden, sollte das Produkt nicht über längere Zeit bei hoher Lautstärke genutzt werden. Die Nutzung eines Musikwiedergabegeräts auf hoher Leistungsstufe kann das Hörsystem des Benutzers schädigen und Hörprobleme verursachen (vorübergehender oder dauerhafter Hörverlust, Klingeln in den Ohren, Tinnitus, Hyperakusis). Werden die Ohren länger als eine Stunde mit hoher Lautstärke (über 85 dB) beschallt, kann das Gehör dadurch irreversibel geschädigt werden. (CEI 60417-6044) BITTE ZUERST LESEN! WICHTIGE SICHERHEITSMASSNAHMEN! Deutsch D17 CHORA

Registrieren Sie Ihr Produkt online, um Ihre Focal-JMlab-Garantie zu bestätigen: www.focal.com/warranty Gebrauchsanleitung Sie haben soeben ein Focal-Produkt erworben, und wir möchten uns bei Ihnen dafür bedanken. Willkommen in unserer Welt der hohen Wiedergabequalität. Innovation, Tradition, Exzellenz und Genuss sind unsere Werte; und es ist unser einziges Ziel, Ihnen ein reines, treues und reichhaltiges Klangvergnügen zu vermitteln. Um den vollen Leistungsumfang dieses Produkts zu entdecken, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren. Handhabung (Abb. A) Die Lautsprecher der Modellreihe Chora verfügen über scharfe Kanten. Achten Sie darauf, sich bei der Handhabung Ihrer Lautsprecher nicht zu verletzen. Stoffabdeckung (Abb. B) Chora Lautsprecher werden mit Stoffabdeckungen zum Schutz der Lautsprecher geliefert. Dank des magnetischen Befestigungssystems lassen sich die Stoffabdeckungen kinderleicht befestigen und abnehmen. Wir empfehlen Ihnen, die Stoffabdeckungen beim Musik hören zu entfernen, um ein bestmögliches Klangerlebnis mit Ihren Lautsprechern erzielen zu können. Anschlüsse (Abb. C) Die Steckanschlüsse der Chora Lautsprecher, die für blanke Kabel (mit einem Durchmesser bis zu 4 mm), Gabelkabel oder Bananenstecker geeignet sind, bieten zuverlässige und vielseitige Anschlussmöglichkeiten. Die korrekte Polung der Lautsprecher ist unbedingt zu beachten. Der Stecker mit der „+“-Markierung muss an den entsprechenden Ausgang des Verstärkers, der Stecker mit der „-“-Markierung an der negativen Klemme angeschlossen werden. Wird dies nicht beachtet, werden sowohl Stereo-Abbildung als auch Basswiedergabe erheblich beeinträchtigt. Wählen Sie qualitativ hochwertige Kabel mit einem für die Länge geeigneten Querschnitt: Ihr Händler kann sie diesbezüglich beraten. Gebrauchsanleitung Das klangliche Verhalten der Lautsprecher hängt von der Akustik des Raums, der richtigen Positionierung der Lautsprecher in diesem Raum und der Position des Hörers ab. Sie können diese Faktoren beeinflussen, um den angestrebten Klangeffekt zu korrigieren bzw. zu verbessern. Der Klang ist hart, aggressiv: Die Akustik in Ihrem Raum ist wahrscheinlich zu hallend. Sie sollten Schallabsorber (Teppich, Sofa, Wandbespannungen, Vorhänge usw.) oder reflektierende Materialien (Möbel) verwenden, um die Resonanzen zu absorbieren bzw. zu verteilen. Der Klang ist „flach“, dumpf: Es gibt zu viele Schallabsorber im Raum, der Klang wird unterdrückt, kann sich nicht ausbreiten. Versuchen Sie, ein ausgewogenes Verhältnis von schalldämpfenden und reflektierenden Materialien in Ihrem Raum herzustellen.18 CHORA

In der Regel sollte die Wand hinter den Lautsprechern reflektierend sein, damit sich der Klang richtig ausbreiten kann. Umgekehrt sollte die Wand hinter dem Bereich, in dem sich der Zuhörer befindet, schalldämpfend sein, um zu vermeiden, dass Reflexionen im Hintergrund die Stereo-Abbildung beeinträchtigen. Zum Ausbreiten der Schallwellen sollten Möbel daher möglichst an den Seitenwänden aufgestellt werden, um zu vermeiden, dass bestimmte Frequenzbereiche, insbesondere im Mitteltonbereich, zu stark betont werden (Unterdrückung von „Flatterechos“). Positionierung von Chora Center (Abb. D, E) Der Center-Lautsprecher muss in der Nähe des Bildschirms platziert werden, um eine realistische Wiedergabe der Dialoge zu erzielen. Er kann auch unterhalb des Fernsehers installiert werden, falls das TV-Möbel dies zulässt. Bei einem Standard-Bildschirm sollte der Center-Lautsprecher für ein optimales Ergebnis am Fuß des Bildschirms platziert werden. (Abb. D) Bei einem mikroperforierten Bildschirm kann er auch hinter dem Bildschirm aufgestellt werden, ungefähr in der unteren Hälfte. Wenn Sie den Lautsprecher auf ein Möbelstück stellen, achten Sie darauf, die Silikon-Pads vor der Installation anzukleben. Sie können an der vorgesehenen Stelle auch den Gummisockel unter den Lautsprecher stellen, um den Lautsprecher nach etwas nach hinten zu kippen und somit das Schallfeld leicht anzuheben. (Abb. E) Positionierung der Chora Surraound Lautsprecher (Abb. F) Die komplexen Film-Soundtracks, insbesondere mit 5.1-Systemen bzw. 7.1-Systemen aufgenommene, bieten heute eine große Spannbreite an Surround-Effekten. Die Positionierung der Surround-Lautsprecher ist daher beim Schaffen eines realistischen dreidimensionalen Raums entscheidend. Ziel ist es, ausreichend diffuse und schwer zu lokalisierende Klänge herzustellen. Dies kann durch die Beachtung von einigen grundlegenden Regeln gelingen. Vermeiden Sie, die Surround Lautsprecher zu weit hinter die Hörzone zu platzieren, da das Klangerlebnis dadurch beeinträchtigt werden kann. Besser ist es, sie an den Seitenwänden aufzustellen, um umhüllende Klangeffekte zu erzielen. - Begeben Sie sich in die Hörzone - Beziehen Sie sich auf das Schema bzgl. der Positionierung, (Abb. F). Hier ist der ideale Platz für Ihre 5.1 und 7.1 Surround-Lautsprecher ersichtlich. Wandbefestigung der Chora Surround Lautsprecher (Abb. G, H) - Kleben Sie die Pads auf die Rückseite Ihres Lautsprechers an den vorgesehenen Stellen. - Positionieren und befestigen Sie anschließend die Wandhalterung an der Wand. Die Schrauben werden auf Höhe des Hochtöners befestigt. Die Befestigungsschrauben und Dübel sind nicht im Lieferumfang enthalten. Verwenden Sie ausschließlich Befestigungsdübel, die für Ihren Wandtyp geeignet sind. - Schließen Sie die Kabel am Lautsprecher an, bevor sie ihn an der Wand befestigen. - Positionieren Sie den Lautsprecher vor die Wandhalterung. Lassen Sie den Lautsprecher in die Halterung einrasten, indem Sie einen leichten Druck auf dessen Oberseite ausüben. Einspielzeit Die in den Chora-Modellen verwendeten Lautsprecherchassis sind komplexe mechanische Bauteile, die eine gewisse Zeit benötigen, um sich an die Temperatur- und Feuchtigkeitsbedingungen Ihres Hörraums anzupassen und optimale Performance zu bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen, empfehlen wir, etwa zwanzig Stunden am Stück Musik über die Lautsprecher laufen zu lassen. Nachdem sich die mechanischen Eigenschaften der Chassis vollständig stabilisiert haben, können Sie das gesamte klangliche Potenzial Ihrer Chora-Lautsprecher genießen. Gebrauchsanleitung19 CHORA

Gebrauchsanleitung Besondere Vorsichtsmaßnahmen Die Pflege der Chora-Lautsprecher beschränkt sich auf gelegentliches Abstauben mit einem trockenen Tuch. Flecken am Lautsprechergehäuse sollten mit einem feuchten Tuch entfernt werden. Verwenden Sie niemals Lösungs- bzw. Reinigungsmittel, Alkohole, Ätzmittel, Schaber oder Schleifmittel, um die Oberfläche des Gehäuses zu reinigen. Halten Sie die Lautsprecher von Hitzequellen fern. Wahl des Verstärkers Ihre Lautsprecher können eher durch zu schwache als durch zu leistungsstarke Verstärker beschädigt werden. Wenn eine zu hohe Lautstärke gewählt wird, erreicht der Verstärker den Sättigungsbereich und erzeugt Störsignale, die den Hochtöner beschädigen können. Die dynamische Kapazität und das Auflösungsvermögen der Chora-Lautsprecher sind groß genug, um die Qualitäten oder Fehler jedes angeschlossenen Verstärkers aufzuzeigen. Ihr Händler wird Ihnen bei der Wahl eines passenden Verstärkers behilflich sein. Garantiebedingungen Alle Focal-Produkte werden von einer Garantie abgedeckt, die von der offiziellen Focal-Vertriebsgesellschaft Ihres Landes ausgearbeitet wurde. Diese kann Ihnen weiterführende Informationen zu den Garantiebedingungen zur Verfügung stellen. Die Garantie umfasst mindestens die Bedingungen, die vom Gesetzgeber des Landes, in dem der Original- Kaufbeleg ausgestellt wurde, eingeräumt werden.Il punto esclamativo contenuto in un triangolo equilatero, ha come scopo quello di avvertire l’utente della presenza di istruzioni importanti menzionate nella modalità d’uso e relative al funzionamento e alla manutenzione dell’apparecchio.

Ordnungsgemäße Entsorgung des Produkts. Diese Kennzeichnung weist darauf hin, dass dieses Produkt innerhalb der EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Als Präventivmaßnahme für die Umwelt und die menschliche Gesundheit muss auf eine verantwortungsbewusste Wiederverwertung zur Förderung der Wiederverwendung von materiellen Ressourcen geachtet werden. Für die Rückgabe von Gebrauchtgeräten verwenden Sie bitte zur Verfügung stehende Rückgabe- und Recyclingsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben. Letzterer kann das Gerät sicher dem Wertstoffkreislauf zuführen.
