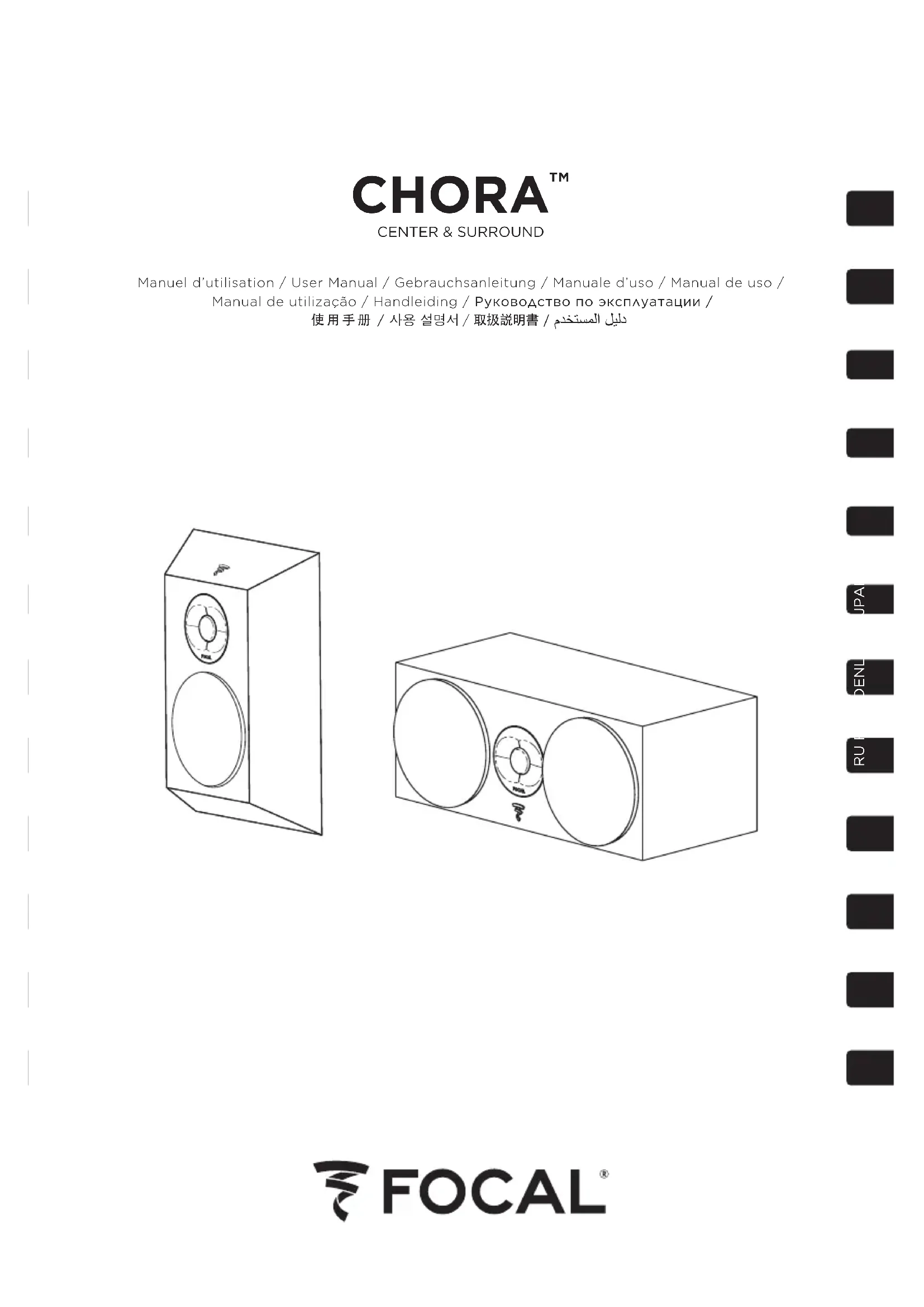

MODE D'EMPLOI Chora Center FOCAL

Type Enceinte centrale 2 voies close Enceinte surround 2 voies close Haut-parleurs 2x Grave/Médium Slatefiber 16,5 cm Tweeter TNF à dôme inversé Al/Mg 25mm Grave/Médium Slatefiber 16,5 cm Tweeter TNF à dôme inversé Al/Mg 25mm Sensibilité (2,83V/1m) 91 dB 89 dB Bande Passante (±3 dB) 59 Hz - 28 kHz 80 Hz - 28 kHz Coupure basse (-6 dB) 51 Hz 67 Hz Impédance nominale 8 Ω 8 Ω Impédance minimale 3,8 Ω 4,5 Ω Puissance ampli recommandée 40 / 200 W 25 / 100 W Fréquence de filtrage 2 100 Hz 3 000 Hz Dimensions enceinte (L x P x H) 53 x 25 x 21 cm 44,5 x 32 x 10 cm Poids net (avec porte tissu) 8,90 kg 5,45 kg Dimensions carton (L x P x H) 62 x 39 x 32 cm 56 x 47 x 18 cm Poids net (avec carton) 10,7 kg 7,1 kg

(44,5x32x10cm) Net weight (unit with grille) 19.6lbs (8.9kg) 12lbs (5.45kg) Packaging dimensions (WxDxH) 24.4x15.35x12.6" (62 x 39 x 32 cm) 22x18,5x7.1" (56x47x18cm) Net weight (with packaging) 22.04lbs (10.7kg) 15.7lbs (7.1kg) Manuel d’utilisation / User manualLe point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

3. Prendre en considération les mises

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil en

6. Nettoyer uniquement avec un

7. Ne pas installer l’appareil à

proximité d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.

8. N’utiliser que les appareils de

manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/ appareil afin d’éviter toutes blessures par basculement.

9. Toute tâche de maintenance

doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.

10. Ne pas utiliser d’accessoires non

recommandés par le fabricant de l’appareil afin d’éviter tout risque.

11. Ne jamais insérer un quelconque

objet par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.

12. Ne tentez pas de réparer cet

appareil par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.

13. Lorsque le remplacement

de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.

14. Après toute intervention ou

réparation sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

15. L’appareil ne doit être monté

sur un mur ou au plafond que si le constructeur le prévoit.

16. Afin d’éviter des dommages

auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à forte puissance peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition des oreilles à un volume excessif (supérieur à 85dB) pendant plus d’une heure peut endommager l’ouïe irréversiblement. (CEI 60417-6044) À LIRE EN PREMIER ! INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ! Français FR9 CHORA

Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. Pour validation de la garantie Focal-JMlab, il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Manuel d’utilisation Vous venez d’acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d’exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement. Manutention (fig.A) Les enceintes Chora présentent des angles vifs. Prenez garde à ne pas vous blesser lorsque vous les manipulez. Porte-tissus (fig.B) Les enceintes Chora sont livrées avec des porte-tissus permettant de protéger les haut-parleurs. Vous pouvez les mettre ou les enlever facilement grâce à leur système d’accroche magnétique. Nous vous conseillons de les retirer lorsque vous écoutez de la musique afin de profiter des meilleures performances de vos enceintes. Branchements (fig.C) Les connecteurs des Chora assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre), fourches ou fiche banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué «+» doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué «-» sur la borne négative. Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriés à la longueur : votre revendeur saura vous conseiller. Conseils d’utilisation Le comportement des enceintes dépend de l’acoustique de la pièce, du bon positionnement des enceintes dans celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché. Le son est dur, agressif : l’acoustique de votre pièce est probablement trop réverbérante. Envisagez l’utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.10 CHORA

Manuel d’utilisation D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences notamment dans le médium (suppression du "flutter écho"). Placement de Chora Center (fig.D, E) L’enceinte centrale doit être placée à proximité de l’écran pour une restitution réaliste des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet. Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de l’écran pour un résultat optimal. (fig. D) Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l’écran, vers la moitié basse de celui-ci. Lorsque vous positionnez l’enceinte sur un meuble, veillez à bien coller les patins en silicone avant l’installation. Vous pouvez également ajouter la base en caoutchouc sous l’enceinte à l’emplacement prévu pour l’incliner vers l’arrière et ainsi réhausser légèrement la scène sonore. (fig. E) Placement des enceintes Chora Surround (fig.F) La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1 ou 7.1 permet aujourd’hui d’obtenir une très grande diversité d’effets surround. Le choix du placement des enceintes Surround est donc déterminant pour l’obtention d’un espace tridimensionnel réaliste. L’objectif visé est d’obtenir des sons suffisamment diffus et difficiles à localiser par l’application de quelques règles de base. Évitez de placer les enceintes Surround trop en arrière de la zone d’écoute, car la perception s’en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants. - Installez-vous à votre place d’écoute - Référez-vous au schéma de positionnement, (fig. F). Il vous donne le meilleur emplacement de vos enceintes en 5.1 et 7.1. Fixation de Chora Surround au mur (fig.G, H) - Collez les patins sur l’arrière de l’enceinte aux emplacements prévus. - Positionnez puis fixez le support mural sur la cloison. La hauteur à laquelle les vis seront fixées correspond à la hauteur du tweeter. Les vis et chevilles de fixation ne sont pas fournies. N’utilisez que des chevilles de fixation adaptées à la nature de votre cloison. - Connectez les câbles à l’enceinte avant de l’accrocher au mur. - Présentez l’enceinte en face du support mural. Enclenchez bien l’enceinte sur le support en exerçant une pression sur le haut de celle-ci. Période de rodage Les haut-parleurs utilisés dans les enceintes Chora sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes Chora.11 CHORA

Précautions particulières L’entretien des enceintes Chora se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l’enceinte. Éviter la proximité d’une source de chaleur. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Chora sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner dans votre choix, en fonction de vos goûts et de votre budget. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Manuel d’utilisationThe exclamation mark represented in an equilateral triangle is intended to alert users to the existence of important instructions in the user manual relating to the use and maintenance of the device.

Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
