用户手册 300 IW 6 FOCAL

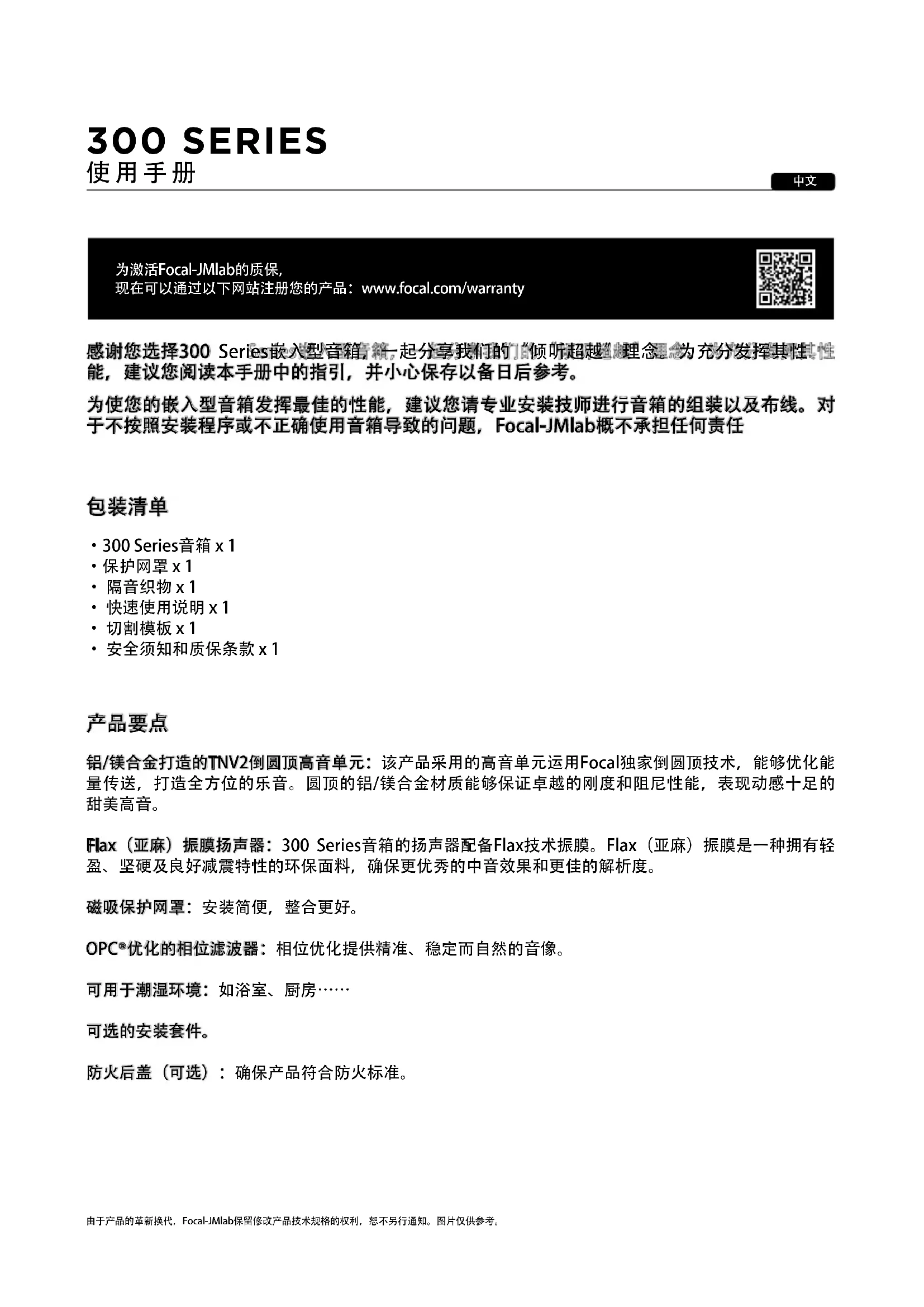

为激活Focal-JMlab的质保，现在可以通过以下网站注册您的产品：www.focal.com/warranty由于产品的革新换代，Focal-JMlab保留修改产品技术规格的权利，恕不另行通知。图片仅供参考。 感谢您选择300 Series嵌入型音箱，一起分享我们的“倾听超越”理念。为充分发挥其性 能，建议您阅读本手册中的指引，并小心保存以备日后参考。 为使您的嵌入型音箱发挥最佳的性能，建议您请专业安装技师进行音箱的组装以及布线。对 于不按照安装程序或不正确使用音箱导致的问题，Focal-JMlab概不承担任何责任
铝/镁合金打造的TNV2倒圆顶高音单元：该产品采用的高音单元运用Focal独家倒圆顶技术，能够优化能 量传送，打造全方位的乐音。圆顶的铝/镁合金材质能够保证卓越的刚度和阻尼性能，表现动感十足的
Flax（亚麻）振膜扬声器：300 Series音箱的扬声器配备Flax技术振膜。Flax（亚麻）振膜是一种拥有轻 盈、坚硬及良好减震特性的环保面料，确保更优秀的中音效果和更佳的解析度。 磁吸保护网罩：安装简便，整合更好。 OPC
优化的相位滤波器：相位优化提供精准、稳定而自然的音像。 可用于潮湿环境：如浴室、厨房……
防火后盖（可选）：确保产品符合防火标准。61
300 Series整合型音箱采用的扬声器是复杂的机械组件，需要经过一定适应期才能发挥最佳性能并适应 环境的温度和湿度条件。根据所处环境的差异，磨合期长短也不同，最长将持续数周时间。为加速这一 过程，建议您让音箱连续运行约二十小时。当音箱的性能稳定之后，您便可以充分享受300 Series整合
只有在布线工作完成之后，您才可以进行音箱的安装。确保留出足够的线缆长度以轻松连接您的产品（ 约50厘米）。建议您使用带有标记的线缆以区分扬声器的极性（+/-）。根据经销商的建议，选择截面 与长度相配的优质线缆。
功放的冗余功率不会对音箱和扬声器造成损坏，相反，功率不足则会。实际上，如果音量过高，功放饱 和并产生干扰信号具有摧毁高音单元的风险。300 Series整合型音箱的动态容量和清晰度足以突显与其 连接的放大器的品质缺陷。经销商会根据您的品位和预算引导您的选择。
300 Series音箱经过充分研究，以尽可能忠实再现各种形式的音乐或家庭影院节目。但是，需遵循一些 简单的规则来优化其性能，保证良好的音调平衡和逼真的声像。
要用于背景声音扩散（每个音箱独立于其它而运行），音箱可根据您的需求或房间的结构限制来安装。 但请注意不要使音箱太过靠近墙壁或角落，避免低频过度。 立体声用途（吸顶或壁挂） 音箱应与听音区对称放置，以与其形成理想的等腰三角形。对于距离3至6米（图1）的听音区，两组音 箱之间的距离应为2.5至4米之间。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大 小。各组音箱需布置在相同高度和同一水平面上（图2）。 作为吸顶音箱使用时，前置左右音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的间距应 在2.5米至4米之间（图3）。 300 SERIES 使用手册62 家庭影院用途（吸顶或壁挂）
- 前置左、右和中置音箱 作为壁挂使用时，前置左右音箱应安装在屏幕两侧与听音区对称的中间高度，以与其形成理想的等腰三 角形。对于距离3至6米的听音区，两组音箱之间的距离应为2.5至4米之间，同时与屏幕保持约50厘米的 距离。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大小。 中置扬声器应尽可能靠近屏幕上方或下方安装，以实现真实的对话再现（图4）。 如使用微孔（透声）屏幕，则应将前置左右音箱和中置音箱以中间位置安装在屏幕后方的同一水平面上 （图5）。 作为吸顶使用时，前置左右音箱和中置音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的 间距应在2.5米至4米之间（图6）。
- 5.1系统的后置效果扬声器。 作为壁挂使用时，后置效果音箱应安装在收听位置侧后方（0.5至1.5米）侧面墙壁上，并与前置左右音 箱保持相同高度（图7）。 作为吸顶使用时，后置效果音箱应安装在收听位置略偏后方（理想距离1.5至3米）的相同水平线上，且 左右侧音箱的距离应在2.5至4米之间（图8）。
- 7.1系统的后置效果扬声器。 作为壁挂使用时，后置左右效果音箱应安装在收听位置相同高度的侧面墙壁上，并与前置左右音箱保持 相同高度。后置效果音箱应安装在收听位置后方墙壁上，并与前置左右音箱保持相同高度。两组音箱的 间距应在2.5米至4米之间（图9）。 作为吸顶使用时，后置左右效果音箱应放置在收听位置前方的同一水平线上。后置效果音箱应安装在收 听位置略偏后方（1.5至3米）的相同水平线上，且两组音箱的距离应在1.5至2.5米之间（图10）。
全景声效果音箱（吸顶） 对于5.1.2系统，Atmos全景声效果音箱应安装在同一水平线，相对于收听位置略偏前方（0.5至1.5米） 且两组音箱之间的距离应在2.5至4米之间（图11）。 对于5.1.4系统，Atmos全景声前置效果音箱应安装在同一水平线，相对于收听位置略偏前方（0.5至1.5 米）且两组音箱之间的距离应在2.5至4米之间。Atmos全景声后置效果音箱应安装在同一水平线，相对 于收听位置略偏后方（0.5至1.5米）且两组音箱之间的距离应在2.5至4米之间（图12）。 300 SERIES 使用手册63
- 安装音箱之前，请确保顶棚/墙壁上的相应位置没有障碍物，如通风管道的通道或任何可能干扰安装 的电缆。使用适当的工具帮助您确定正确的位置。
- 请确保顶棚/墙壁有足够的内部空间来安装产品。
- 使用提供的切割模板，在现有的顶棚/墙壁绘制标线。然后根据标线用合适的工具在顶棚/墙壁上切割 出开口（图A1、A2/B1、B2/C1、C2）。
300 Series产品中包含外壳和磁架。 300ICLCR5音箱提供适配器（靠近角落安装），能够满足不同厚度（12至54毫米）顶棚的使用需求。 由于300 Series产品采用“简易快速安装”系统，其安装过程无需借助任何工具！ 300IW6/300IWLCR6
放“+”端子的电缆必须连接到扬声器的红色端子。同样，连接到功放“-”端子的电缆必须连接到
3. 按压音箱的外沿将产品嵌入墙壁或天花板以将其固定（图A5/B5）
4. 如有必要，根据房间的声学特征调整高音和中音水平（图A7/B7）
300IWLCR6: 作为中置音箱使用时，卸下中高音面板的4枚螺丝，将面板旋转90°以使高音单元的 位置与“CENTER”标记相对应（图B6）。拧紧4枚螺丝。 300IW6: 将高音单元指向收听位置（图A7）。
5. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光
6. 现在可将网罩安装就位。网罩依靠安装支架上的磁铁进行固定，您只需将其与安装架的边缘对齐即
可。(图A8/B8) 300 SERIES 使用手册64
3. 测量顶棚的厚度，根据需要安装合适的适配器（靠近角落安装）（图C5）。
4. 借助吊索确保产品安装的安全（图C6）。
5. 将预先剥好的音箱电缆连接至音箱的弹簧端子。务必确保每组音箱的极性正确连接：连接到功
放“+”端子的电缆必须连接到扬声器的红色端子。同样，连接到功放“-”端子的电缆必须连接到 扬声器的黑色端子。如果此处不符合条件，立体声像和低音品质将极大降低（图C7）。
6. 按压音箱的外沿将产品嵌入墙壁或顶棚以将其固定（图C8）然后锁定保险装置（图C9）。
7. 如有必要可加装固定螺丝（最多9颗）。建议使用长度超过8厘米的长螺丝，将其插入红色箭头所
8. 将中高音面板指向收听位置（图C10）。如有必要，根据房间的声学特征调整高音和中音水平（图
9. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光
10. 现在可将网罩安装就位。它依靠安装支架上的磁铁进行固定，您只需将其与安装架的边缘对齐即
< 54毫米(2.1英寸) ≥ 352毫米(13.9英寸) 383毫米(15.1英寸) <
< 414毫米(16.3英寸) ≥ 390毫米(15.4英寸) ≥ 195毫米(7.7英寸)
< 43毫米 (1.0英寸) (1.7英寸) 43毫米 <
< 54毫米 (1.7英寸) (2.1英寸) 12毫米 <
< 25毫米 (0.5英寸) (1.0英寸)
如果您愿意，可将产品的网罩进行喷漆以便与周边的环境进行协调。建议您先从产品上取下网罩，然后再用喷枪喷漆。可以采用与壁画相同性质的涂料（图E/F/G）。如您希望在不拆除产品的情况下对顶棚/墙壁进行喷涂，建议您使用提供的保护罩。它通过磁铁与安装支架进行固定（图E/F/G）。 如有疑问，请联系您的Focal经销商。在法国购买的任何Focal产品享受自购买之日起2年的质保期，质保期不因转售而延续。如产品存在缺陷，您需使用原包装自费将其寄送至经销商处，由经销商对产品进行检测并排查故障原因。如果在质保范围内，产品将更换并返还给您，邮费由Focal承担。反之，我们将为您出具维修费用明细。不当使用或错误连接（如移动线圈烧毁等）导致的损坏不在质保范围内。在法国以外的地区，Focal产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律
Speaker × O O O O O 本表格依据 SJ/T 11364 的规定编制。 O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
