GEBRUIKSAANWIJZING 300 IW 6 FOCAL

• 1 x gebruiksaanwijzing snel starten

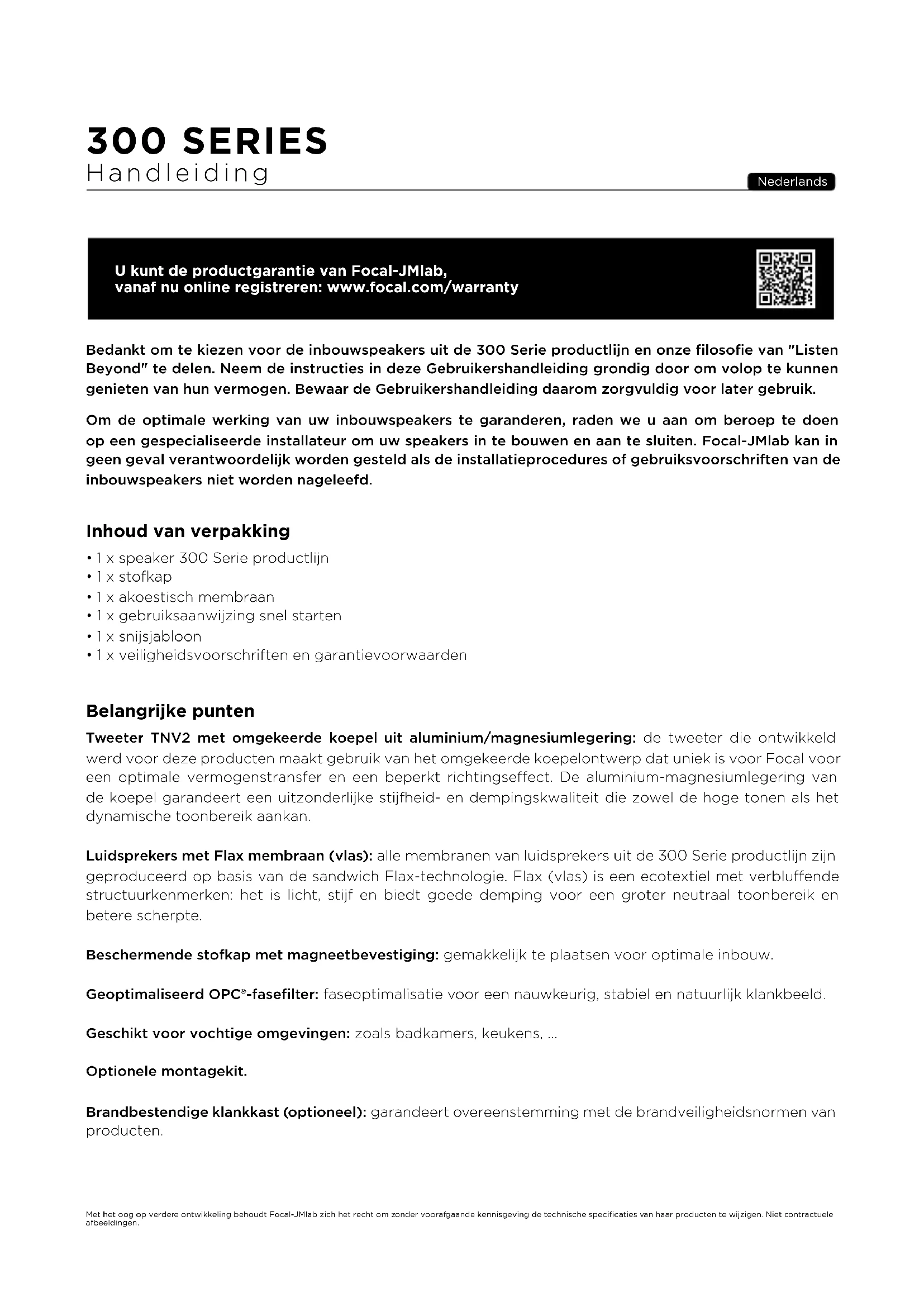

• 1 x veiligheidsvoorschriften en garantievoorwaarden Belangrijke punten Tweeter TNV2 met omgekeerde koepel uit aluminium/magnesiumlegering: de tweeter die ontwikkeld werd voor deze producten maakt gebruik van het omgekeerde koepelontwerp dat uniek is voor Focal voor een optimale vermogenstransfer en een beperkt richtingseect. De aluminium-magnesiumlegering van de koepel garandeert een uitzonderlijke stijfheid- en dempingskwaliteit die zowel de hoge tonen als het dynamische toonbereik aankan. Luidsprekers met Flax membraan (vlas): alle membranen van luidsprekers uit de 300 Serie productlijn zijn geproduceerd op basis van de sandwich Flax-technologie. Flax (vlas) is een ecotextiel met verbluende structuurkenmerken: het is licht, stijf en biedt goede demping voor een groter neutraal toonbereik en betere scherpte. Beschermende stofkap met magneetbevestiging: gemakkelijk te plaatsen voor optimale inbouw. Geoptimaliseerd OPC®-fasefilter: faseoptimalisatie voor een nauwkeurig, stabiel en natuurlijk klankbeeld. Geschikt voor vochtige omgevingen: zoals badkamers, keukens, ...Optionele montagekit. Brandbestendige klankkast (optioneel): garandeert overeenstemming met de brandveiligheidsnormen van producten.49 Aanpassingsperiode De inbouwspeakers die gebruikt worden in de productlijn 300 Serie zijn complexe mechanische onderdelen die een aanpassingsperiode vereisen om optimaal te werken en zich aan te passen aan de temperatuuromstandigheden en vochtigheidsgraad van uw omgeving. Deze aanpassingsperiode verschilt naargelang de omstandigheden en kan verschillende weken duren. We raden u aan om uw speakers minstens twintig opeenvolgende uren te laten werken om deze periode te versnellen. Zodra de eigenschappen van uw speaker volledig stabiel zijn, kunt u volledig gebruik maken van het vermogen van uw 300 Serie inbouwspeaker. Pre-installatie bekabeling Breng eerst alle kabels aan alvorens de speakers te monteren. Zorg dat u voldoende kabellengte voorziet om uw product gemakkelijk te kunnen aansluiten (ca. 50 cm). We adviseren om een kabel met een merkteken te gebruiken om de polariteit van de luidsprekers (+/-) te controleren. Kies kwaliteitsvolle kabels met een geschikte diameter voor de lengte: vraag raad aan uw verkoper. Keuze van versterker Het grootste gevaar voor beschadiging van een versterker en de speakers is niet een teveel aan vermogen maar net een tekort aan vermogen. Als het volume te hoog is, zal de versterker verzadigd raken en parasitaire signalen opwekken die de tweeter kunnen beschadigen. De inbouwspeakers uit de 300 Serie hebben voldoende dynamisch vermogen en scherpte om de kwaliteiten en tekorten van de bijhorende versterkers te onderstrepen. Uw verkoper kan u helpen op basis van uw voorkeuren en budget het juiste product te kiezen. Installatie Plaatsing van speakers De speakers uit de 300 Serie werden ontwikkeld met het oog op de grootste mogelijke betrouwbaarheid voor alle muziekgenres of software voor thuisbioscopen. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om hun vermogen te optimaliseren, een goed toonevenwicht en realistisch klankbeeld te garanderen. Gebruik als box (plafondspeaker) Bij toepassing als eindspeaker (elke speaker werkt onafhankelijk van de anderen), de speakers kunnen op basis van uw behoeften en de ruimtelijke indeling van uw kamer worden geïnstalleerd. Zorg er echter voor dat u de speakers niet te dicht in de buurt van een muur of hoek installeert om te veel lagetonenfrequenties te vermijden. Stereogebruik (plafond of muur) De speakers moeten symmetrisch naar de luisterzone worden geplaatst zodat ze een perfecte gelijkbenige driehoek vormen met de luisterzone. De ruimte tussen de twee speakers moet 2,5 tot 4 m bedragen voor een luisterzone van 3 tot 6 m (afb. 1). U kunt deze afstanden echter afwisselen om het ideale compromis te bepalen in functie van de specifieke ruimtelijke indeling. De speakers moeten op dezelfde hoogte worden geplaatst en in hetzelfde horizontaal vlak liggen (afb. 2). Bij toepassing als plafondspeakers moeten de frontspeakers links en rechts op dezelfde horizontale lijn worden geplaatst met een afstand van 0,3 tot 0,6 van de muur. De afstand tussen de linker- en rechterspeaker moet ca. 2,5 en 4 m (afb. 3) bedragen. 300 SERIES Handleiding50 Gebruik voor thuisbioscoop (plafond of muur)

• Frontspeakers links, rechts en centraal Indien gemonteerd op de muur moeten de linker- en rechterfrontspeakers aan weerszijden van en halverwege het scherm en symmetrisch naar de luisterzone worden geplaatst. Zorg dat ze een perfecte gelijkbenige driehoek vormen met de luisterzone. De ruimte tussen de twee speakers moet 2,5 tot 4 m bedragen voor een luisterzone van 3 tot 6 m, rekening houdend met een afstand van 50 cm tot het scherm. U kunt deze afstanden echter afwisselen om het ideale compromis te bepalen in functie van de specifieke ruimtelijke indeling. De centrale speaker moet zo dicht mogelijk onder of boven het scherm worden geplaatst voor een realistische geluidsweergave van de dialogen (afb. 4). Als u gebruik maakt van een projectiescherm met microperforaties (akoestisch transparant) moeten de linker- en rechterfrontspeakers en de centrale speaker halverwege van het scherm worden geplaatst en op hetzelfde horizontale vlak achter dit scherm (afb. 5). Bij toepassing als plafondspeakers moeten de frontspeakers links en rechts en de centrale speaker op dezelfde horizontale lijn worden geplaatst met een afstand van 0,3 tot 0,6 van de muur. De afstand tussen de linker- en rechterspeaker moet ca. 2,5 en 4 m (afb. 6) bedragen.

• Achterspeakers voor systeem 5.1. Indien bevestigd op de muur moeten de achterspeakers op de zijwanden worden geïnstalleerd, een beetje achter de luisterpositie (0,5 – 1,5 m) en op dezelfde hoogte als de linker- en rechterfrontspeakers (afb. 7). Indien bevestigd op het plafond, moeten de achterspeakers op dezelfde horizontale lijn worden geplaatst, een beetje achter de luisterpositie (ideaal 1,5 - 3 m) en de afstand tussen de linker- en rechterspeakers moet tussen 2,5 en 4 m (afb. 8) bedragen.

• Achterspeakers voor systeem 7.1. Indien bevestigd op de muur moeten de linker- en rechterachterspeakers op de zijwanden worden geïnstalleerd, ter hoogte van de luisterpositie en op dezelfde hoogte als de linker- en rechterfrontspeakers. Achterspeakers moeten op de muur achter de luisterpositie worden bevestigd en op dezelfde hoogte als de linker- en rechterfrontspeakers. De afstand tussen de twee speakers moet ca. 2,5 en 4 m (afb. 9) bedragen. Bij toepassing als plafondspeakers moeten de linker- en rechterachterspeakers op dezelfde horizontale lijn worden geplaatst voor de luisterpositie. De achterspeakers moeten op dezelfde horizontale lijn worden geplaatst, een beetje achter de luisterpositie (1,5 - 3 m) en de afstand tussen de twee speakers moet tussen 1,5 en 2,5 m (afb. 10) bedragen.

• Atmos® (plafondspeakers) Op een 5.1.2 geluidssysteem moeten de Atmos speakers op dezelfde horizontale lijn worden geplaatst, een beetje voor de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m (afb. 11) bedragen. Op een 5.1.4 geluidssysteem moeten de voorste Atmos speakers op dezelfde horizontale lijn worden geplaatst, een beetje voor de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m bedragen. De Atmos speakers moeten op dezelfde horizontale lijn worden geïnstalleerd, een beetje achter de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m (afb. 12) bedragen. 300 SERIES Handleiding51 Bestaande constructie

• Controleer eerst of de overeenkomstige posities in het plafond/de muur vrij zijn van obstructies zoals ventilatiekanalen of kabels die een probleem kunnen vormen voor de installatie alvorens de speakers te installeren. Gebruik het juiste gereedschap om na te gaan of een locatie geschikt is.

• Controleer of er voldoende vrije ruimte is in het plafond de muur om het product te installeren.

• Gebruik het meegeleverde snijsjabloon om een lijn te tekenen op de bestaande muur/het plafond. Snijd met het geschikte gereedschap de vorm uit volgens het sjabloon om een opening te maken in het plafond/ de muur (afb. A1, A2 / B1, B2 / C1, C2). Nieuwe constructie

• Gebruik de overeenkomstige optionele montagekit

• Bekabel de speakers alvorens ze te installeren Plaatsing van de speaker De producten uit de 300 Serie productlijn hebben een speaker en een magnetische kap. De 300ICLCR5 speaker wordt geleverd met adapters (in de hoeken) om ze aan te passen aan alle plafonddiktes (12 tot 54 mm). Voor de montage van producten uit de 300 Serie productlijn is geen gereedschap vereist dankzij het Easy Quick Install! systeem. 300IW6/300IWLCR6

1. Zet de bevestigingspootjes omhoog (afb. A3/B3)

2. Sluit de vooraf ontblote speakerkabel aan op de veerklemmen van de speaker. Het is van cruciaal belang

dat de polariteit van de aansluiting van alle speakers juist is: de kabel die op de “+“ pool van de versterker is aangesloten, moet verbonden zijn met de rode klem op de speaker. Ook de kabel op de “-“ pool van de versterker moet op de zwarte klem verbonden zijn.

3. Plaats het product in de muur of het plafond door op de verschillende zijden van de speaker te drukken

zodat deze goed op zijn plaats klikt (afb. A5/B5)

4. Pas de toonfrequenties en -media naar behoefte aan in functie van de akoestiek van de ruimte (afb. A7/B7)

300IWLCR6 : Indien gebruikt als centrale speaker eerst de 4 schroeven van het plaatje voor de midden- tonen verwijderen, draai het plaatje 90° zodat de positie van de tweeter overeenkomt met het merkteken "CENTER" (afb. B6). Draai de 4 schroeven vast. 300IW6 : Richt de tweeter naar de luisterpositie (afb. A7).

5. LSpeakers uit de 300 Serie worden geleverd met een contrasterend akoestisch membraan. Verwijder de

beschermingsfolie en plaats daarna het membraan op de kap. Gebruik van het contrasterend membraan wordt echter afgeraden voor betere audioprestaties.

6. De kap kan nu worden aangebracht. De kap wordt magnetisch op zijn plaats gehouden op het montage-

frame. U moet ze alleen nog uitlijnen op de randen van het montageframe. (afb. A8/B8) 300 SERIES Handleiding52

1. Ontgrendel de beveiliging (afb. C3).2. Zet de bevestigingspootjes omhoog (afb. C4).

3. Meet de dikte van het plafond en monteer, indien nodig, de geschikte adapters (in de hoeken) (afb. C5).

4. Zet de installatie van het product vast met een strop (afb. C6).

5. Sluit de vooraf ontblote speakerkabel aan op de veerklemmen van de speaker. Het is van cruciaal belang

dat de polariteit van de aansluiting van alle speakers juist is: de kabel die op de “+“ pool van de versterker is aangesloten, moet verbonden zijn met de rode klem op de speaker. Ook de kabel op de “-“ pool van de versterker moet op de zwarte klem verbonden zijn. Als deze voorwaarde niet wordt nageleefd, zal de ste- reoklank en de perceptie van de lage tonen aanzienlijk slechter worden (afb. C7).

6. Plaats het product in de muur of het plafond door op de verschillende zijden van de speaker te drukken

zodat deze goed op zijn plaats klikt (afb. C8) en vergrendel vervolgens de beveiliging (afb. C9).

7. Indien nodig kunt u ook borgschroeven toevoegen (max. 9). We adviseren om lange schroeven te gebruiken

(meer dan 8 cm) en steek ze in de daarvoor voorziene openingen gemarkeerd met een rode pijl (afb. C12).

8. Richt het plaatje voor middentonen naar de luisterpositie (afb. C10). Pas de toonfrequenties en -media naar

behoefte aan in functie van de akoestiek van de ruimte (afb. C10).

9. Speakers uit de 300 Serie worden geleverd met een contrasterend akoestisch membraan. Verwijder de bes-

chermingsfolie en plaats daarna het membraan op de kap. Gebruik van het contrasterend membraan wordt echter afgeraden voor betere audioprestaties.

10. De kap kan nu worden aangebracht. Ze wordt magnetisch op zijn plaats gehouden op het montageframe.

U moet ze alleen nog uitlijnen op de randen van het montageframe. (afb. C11)300ICLCR5

300 SERIES Handleiding53 Laklaag Indien gewenst, kunt u de kap van uw producten een andere kleur geven om uw product af te stemmen op uw omgeving. We adviseren om eerst de kap van het product te verwijderen en deze vervolgens met een verfspuit in een andere kleur te lakken. De gebruikte verf is best van dezelfde soort als de muurverf (afb. E/F/G). Als u de muur/het plafond wilt verven zonder het product te demonteren, adviseren we om het meegeleverde beschermingsmasker te gebruiken. Het beschikt over een magnetisch montageframe (afb. E/F/G). Garantievoorwaarden Neem contact op met uw verkoper als er zich problemen voordoen. De Franse garantietermijn voor alle producten van Focal is 2 jaar vanaf de aankoopdatum en niet overdraagbaar in geval van wederverkoop. In geval van defecte materialen moet u deze op eigen kosten en in de originele verpakking naar de verkoper retourneren. Uw leverancier zal het product analyseren en de aard van het defect bepalen. Als het product nog onder garantie is, wordt het materiaal portvrij terugbezorgd of vervangen. Indien de garantie verlopen is, zal u een oerte voor de reparatie ontvangen. De garantie geldt niet voor schade als gevolg van verkeerd gebruik of verkeerde aansluiting (bijvoorbeeld verbrande mobiele spoelen ...). Buiten Frankrijk valt het materiaal van Focal onder een lokale garantie op basis van voorwaarden bepaald door de ociële Focal verdeler van het respectievelijke land. Deze voorwaarden zijn altijd in overeenstemming met de geldende wetgeving van dat land. 300 SERIES Handleiding300 SERIES Руководство по эксплуатации Для подтверждения гарантии Focal-JMlab теперь можно зарегистрировать свою покупку онлайн: www.focal.com/warranty Постоянно развиваясь, компания Focal-JMlab оставляет за собой право изменять технические спецификации своих изделий без предварительного уведомления. Неконтрактные изображения.Благодарим Вас за выбор встраиваемых колонок серии 300 Series и за то, что Вы разделяете нашу философию "Listen Beyond". Чтобы использовать все их характеристики, рекомендуем ознакомиться с инструкциями в этом буклете, сохранить его, чтобы обращаться к нему в будущем.Для обеспечения оптимальной работы Ваших встроенных колонок советуем обратиться в специализированную службу по установке и подключению колонок. Компания Focal-JMlab ни в коем случае не может нести ответственность в случае несоблюдения порядка установки или неправильного использования колонок. Содержимое упаковки
